Сборка
После замены фильтра грубой очистки и самого насоса следует проверить плотность прилегания фишки проводов. Сам стакан должен надежно стоять на месте. Далее элемент устанавливается в бак. К нему подключают ранее отсоединенные трубки. И вот тут появляется проблема – как закрыть крышку? Крышка была вырезана самостоятельно, поэтому нужно придумать, как ее заделать максимально герметично. Для этого можно взять пластину размером 30х30 см и по углам просверлить отверстия дрелью.
Смотреть галерею
Далее окончательно срезаем старую крышку и накладываем пластину на отверстие. Нам потребуется просверлить пару отверстий в самом кузове. Затем метчиком нарезается резьба соответствующего диаметра и устанавливаются болты. Для крепежа пластины достаточно использовать болт на 8 или 10 мм
При выборе глубины отверстия важно не переусердствовать, иначе можно просверлить сам бак. Более того, это произойдет незаметно, ведь он сделан из пластика, поэтому болты выбирайте максимально короткими
Замена топливного фильтра грубой очистки Ford Focus 2 (бензин)
При засорении топливного фильтра грубой очистки (ТФГО) положено менять полностью весь электробензонасос, но многие автовладельцы находят выход из положения – чистят сеточку (фильтрующий элемент в насосе). Еще есть один вариант – установить на входе б/насоса фильтрующий элемент (сетку) от какой-нибудь другой модели, например от Toyota. Дополнительная фильтрация предохранит топливную систему от засорения, соответственно, позволит двигателю работать стабильно в течение долгого времени.
Чтобы снять электрический топливный насос, необходимо демонтировать полностью бензобак. Так как эта процедура достаточно трудоемкая, а чистка ТФГО требуется достаточно часто, хозяева машин Focus-2 идут по обходному пути – сверху в днище кузова прорубают отверстие, в таком случае снятие бензонасоса осуществляется без демонтажа топливного бака.
Сделать это можно следующим образом:
- откинуть «сидушки» задних сидений;
- найти провода, идущие к насосу;
- от проводов в сторону левой задней двери ножницами по металлу начать разрезать металл на кузове;
отогнув железо, можно будет увидеть, как лучше сделать отверстие для того, чтобы можно было отвернуть гайку крепления бензобака и вытащить бензонасос сверху.
Нужно сказать, что не все автовладельцы идут по этому пути, не всем хочется уродовать днище машины.
Чтобы почистить ТФГО на снятом бензонасосе, необходимо:
- отсоединить от колбы нижнюю пластмассовую крышку;
- снять сеточку, оставить ее на некоторое время отмокать в банке с растворителем;
- затем сетку следует обработать средством для очищения карбюраторов, отряхнуть и продуть сжатым воздухом.
Замена топливного фильтра грубой очистки Ford Focus 2 (бензин)
При засорении фильтра грубой очистки топлива (ТФГО) предполагается полная замена электробензонасоса в сборе, но многие автовладельцы находят выход – чистят сетку (фильтрующий элемент в насосе). Есть еще вариант — установить фильтрующий элемент (сетку) на вход бывшего в употреблении насоса от какой-нибудь другой модели, например, от Тойоты. Дополнительная фильтрация защитит топливную систему от засорения, соответственно позволит двигателю стабильно работать длительное время.
Чтобы снять электрический топливный насос, необходимо полностью разобрать бензобак. Так как процедура эта довольно трудоемкая и чистка ТФГО требуется довольно часто, владельцы автомобилей Фокус-2 принимают альтернативное решение — прорезают отверстие в нижней части кузова сверху, в этом случае помпа вынимается не снимая топливный бак.
Вы можете сделать это следующим образом:
складывание «сидушек» задних сидений;
- найти провода, идущие к насосу;
от тросов к левой задней двери ножницами по металлу начинаем резать металл на кузове;
согнув железо, видно как лучше сделать отверстие, чтобы можно было открутить гайку крепления бензобака и снять бензонасос сверху.
Надо сказать, что не все автовладельцы идут по этому пути, не всем хочется портить днище автомобиля.
Для очистки ТФГО в снятом топливном насосе необходимо:
отсоедините нижнюю пластиковую крышку от колбы;
- снимите сетку, дайте ей немного отмокнуть в банке с растворителем;
затем сеточку нужно обработать очистителем карбюратора, стряхнуть и продуть сжатым воздухом.
Метод со снятием бака
Для начала рассмотрим, как меняется бензонасос на Фокус 2 по рекомендации автопроизводителя, то есть с демонтажем топливного бака.
Для проведения работ никакого спец оснащения не потребуется, достаточно наличия стандартного набора инструментов, а также смотровой ямы.
Операцию по замене лучше выполнять с помощником. При этом следует проследить, чтобы топлива было меньше половины бака.
Алгоритм работ такой:
Ставим авто на яму; Извлекаем предохранитель, отвечающий за работу насоса, запускаем двигатель и ждем его остановки. Таким образом просто сбрасываем давление в топливной системе;
Забираемся под автомобиль и в задней части авто находим пластиковый бак; Выкручиваем болты крепления теплового экрана от бака, а сам экран отводим вниз;
Возле задней балки закреплен адсорбер, к которому подходят два трубопровода. Эти трубки отсоединяем от адсорбера (отверткой нажимаем на фиксаторы и стаскиваем трубопроводы);
Перед баком находим две магистрали, по одной движется топливо, другая трубка адсорбера. От этих магистралей отсоединяем трубопроводы, идущие от резервуара. На одной из трубок фиксатор – двойной, одна часть которого поддевается отверткой и вытаскивается, вторая – зажимается пальцем, после чего трубопровод можно стянуть. На второй трубке фиксатор обычный – зажимаем на нем язычок и стаскиваем трубопровод. Отсоединяем трубки аккуратно, поскольку из них может политься немного бензина; Находим хомут крепления трубопровода заливной горловины к баку. Послабляем его и отводим вверх по трубе. Аккуратно стягиваем трубопровод с выходного патрубка бака
Обратите внимание, что топлива в баке должно быть меньше половины иначе все зальет;
Чуть в стороне патрубка располагается еще один трубопровод – отвода паров. На нем нажимаем кнопку и стаскиваем трубку
Если кнопка не нажимается, аккуратно постучите по всему узлу крепления;
Ставим специальную подпорку под бак или используем деревянный столбик или отрезок трубы; Головкой на 13 выкручиваем три болта крепления металлических лент, удерживающих резервуар (два в задней части, и один – перед баком);
Удерживая с помощником бак, убираем подпорку и опускаем резервуар немного вниз; Если топлива много, можно его откачать в канистру, воспользовавшись топливооткачивающим шлангом с «грушей» (после опускания бака шланг несложно будет просунуть в выходной патрубок трубопровода заливной горловины); Добираемся и отсоединяем от бензонасоса проводку (для этого нажимаєм на фиксатор на фишке проводов отверткой);
Правильно позиционируя (сдвигами вперед и в стороны, чтобы пролез патрубок) опускаем резервуар еще ниже. Обратите внимание, что еще одна тонкая трубка проходит возле заливного шланга. Она крепиться с помощью хомута. Снимаем последний с помощью отвертки и демонтируем трубку. Вместо старого хомута рекомендуем поставить обычный зажимной. Дальше отстегните еще одну трубку адсорбера она находится в задней части бака. Снимите бензобак. Остальные работы проводятся на демонтированном резервуаре;
Тщательно очищаем верхнюю поверхность топливной емкости от пыли и грязи, а также хорошо его обдуваем сжатым воздухом;
Бензонасос фиксируется прижимным откручивающимся кольцом из пластика. Для отвинчивания крепежа применяется специальный инструмент, хотя можно обойтись и без него
Молотком через деревянную наставку наносим удары по выступам на кольце, чтобы сорвать с места;
Сняв кольцо, аккуратно извлекаем насос;
Перед установкой нового узла оцениваем степень загрязнения резервуара, и при надобности его промываем; При установки нового насоса важно его правильно расположить. Для этого вверх на корпусе имеется стрелка, которую совмещаем с риской, сделанной на баке возле отверстия под электронасос;
Фиксируем узел крепежным кольцом
Обработайте резьбу кольца WD-40. Затягивать нужно хорошо, при этом следует учитывать, что кольцо пластиковое, поэтому чрезмерной силы прилагать не стоит. Для надежной фиксации используйте туже деревянную наставку и молоток; Ставим на место резервуар с новым насосом на авто, фиксируем болтами и подсоединяем обратно все элементы.
При монтаже особое внимание следует уделить затяжке хомутов и правильному положению фиксаторов. Все места соединения должны хорошо быть затянутыми, чтобы исключить подтекания топлива
Рекомендуем на первых порах после замены бензонасоса периодически осматривать места соединения всех патрубков, чтобы в случае подтека топлива своевременно это заметить и устранить подтяжкой хомутов.
Способы замены
Поэтому тут остаётся только два выхода:
- Менять весь блок у официального дилера.
- Заниматься разборкой и очисткой блока самостоятельно.
Какой путь выбирать – решать должен каждый самостоятельно. Конечно, первый вариант обойдётся дорого. Тут надо учитывать как стоимость самой работы, так и стоимость фильтров (код В33063PR). Но также может потребоваться и замена бензонасоса.
Разборка не разборного блока
Разбираем потихонечку. А производитель говорит, что он не разборный!
Второй вариант будет дешевле. Несмотря на то что производитель сделал блок неразборным, отечественные умельцы нашли способ, как его разбирать и менять сетки на фильтрах. Таким методом на официальных станциях заниматься никто не будет, но при этом факт остаётся фактом. Возможность есть.
Лезем до топливного фильтра.
Если есть ещё и опыт или определённые умения, то такую работу проделать можно и самому.
На второе поколение Фокусов ставили разные типы очистителей топлива. Зависит от нескольких критериев:
объёма силового агрегата (1.4, 1.6, 1.8, 2.0 или 2.5 л); типа мотора (дизель, бензин); года выпуска.
От данных параметров зависит и расположение фильтрующего элемента.
Производителей фильтров горючего для Ford Focus 2 сейчас много, но самый известный — Mann.
На второй Фокус с бензомоторами ФТО (тонкая очистка) подбирается согласно штатному артикулу 1602781. Это полноценный модуль, внутри которого бензонасос, два компонента задержки примесей и датчик уровня топлива — этот же насос ставится на хэтчбек Ford C-max. Что касается тонкого фильтра, отдельного заводского артикула он не имеет, но можно заменить его неоригинальными изделиями фирм, чтобы не покупать модуль в сборе:
- LYNXauto с артикулом LF-964M;
- JS Asakashi FS 25004.
Оба элемента стоят до 1600 рублей.
Сеточка или элемент грубой очистки также отдельного артикула от производителя не имеет, но при необходимости можно заменить на тойотовский 2321774021 за 300 рублей.
Фильтры на дизельных версиях — другое дело. ФТО вынесен наружу, расположен в подкапотном пространстве. Различается в зависимости от модификации «движка»:
- на 1.6-литровых версиях идёт с собственным корпусом и шлангами;
- на 1.8- и 2-литровых представляет собой сменный картридж без корпуса.
Стренеры 1.6-литровых дизельных модификаций имеют корпусы разных типов — пластиковый или металлический. Они различаются материалом исполнения, формой, размерами.
Топливный фильтр на Фокус 2 — где находиться, какой ставить?
На Фокусах 2 с бензиновыми моторами 1.4, 1.6, 1.8, 2.0 и 2.5 топливный фильтр находится в бензобаке, и встроен в специальный топливный модуль, в сборе с насосом, сеткой, поплавком и датчиками. Артикул модуля — Ford 1602781. Также применяется и на Ford C-max. Он никак не отличается в зависимости от периода выпуска авто, или же проведенного рестайлинга. Отдельного же артикула для фильтра тонкой очистки топлива нет, так как все продается только в сборе (с модулем), и рассчитано на весь срок службы насоса. Но, несмотря на это, основной ТФ все таки можно поменять, но только на неоригинальный заменитель. Список самых популярных аналогов ниже в таблице.
Стоит помнить, что на втором поколении Фокуса под задним сидением нет специального лючка для удобного доступа к топливному модулю. Над ним есть только маленькое отверстие для электропроводки, идущей к насосу. Согласно рекомендациям производителей, чтобы добраться к нему, нужно снимать бензобак. Но, некоторые водители просто делают врезку под задним сидением, чтобы можно было удобно вытягивать топливный узел. Производитель же этого делать не рекомендует, чтобы случайно не нарушить жесткость кузова автомобиля.
Кроме обычных бензиновых версий, также выпускалась модификация Фокуса 2 с моторами 1.6 и 2.0, на которой устанавливалась заводская установка ГБО. Топливный фильтр для такого автомобиля имеет артикул 1684531. Выносной, устанавливался под капотом. Проверенных аналогов, а также размеров для данной запчасти нет.
Что касается фильтра сетки, то у нее тоже нет отдельного артикула, так как продается вместе с модулем. Но при необходимости замены чаще всего ставят от Тойоты, а именно – 2321774021.
Топливный фильтр для Форд Фокус 2 дизель
На Фокуса 2 с дизельными моторами фильтр тонкой очистки топлива вынесен отдельно из бака, в подкапотное пространство. Отличается он в зависимости от объема двигателя, и частично – от проведенного рестайлинга. На авто с дизелем 1.6 устанавливался фильтр с собственным корпусом и патрубками, а вот на Фокус II 1.8 и 2.0 дизель уже идут сменные картриджи без корпуса. Еще, на моторе с объемом 1.6 можно встретить два типа фильтра, отличающихся размерами, формой и материалом исполнения. У одного пластиковый корпус (имеет квадратную форму), у второго – металлический (форма цилиндра). Точно узнать, какой установлен на конкретном авто можно по VIN-коду, или же визуально, найдя его под капотом.
| 1543178 (пластиковый) | 1.6 | 121 | 110 | 10 |
| 1386037 (металлический) | 1.6 | 104 | 105 | 10 |
| 1352443 | 1.8 | 110.5 | 77 | — |
| 1318563 | 2.0 | 76 | 90 | — |
Наиболее часто применяемые аналоги можно найти ниже.
Процесс снятия бензонасоса
Несильным нажатием освобождаем бензопровод и снимаем разъём электрического питания.
Обозначаем место нахождения бензонасоса.
Болгаркой вырезаем почти полную окружность в металлическом листе.

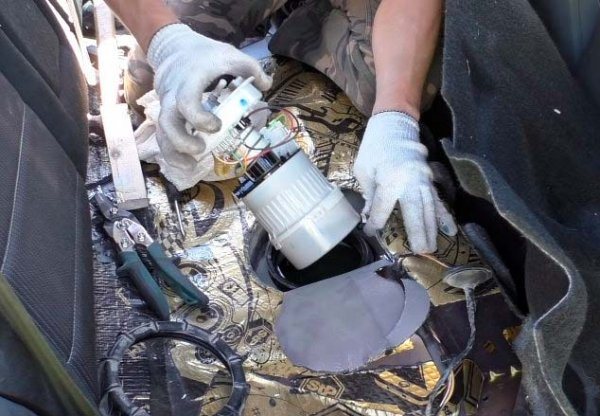

Отгибаем получившуюся крышку и получаем доступ к бензонасосу, теперь его можно снять.
Бензонасос удерживается на баке при помощи крышки на резьбе. Упираем в ребро жёсткости крышки деревянную палку и, постукивая молотком, начинаем вращать крышку против часовой стрелки.
Когда вращение становится лёгким, откручиваем крышку рукой и аккуратно вынимаем бензонасос.
На свободной ровной поверхности (стол, тележка), предварительно вытряхнув остатки бензина, разбираем бензонасос: Снимаем крышку с защёлок и открывается доступ к фильтру.
Видно, как фильтр загрязнён. Меняем фильтр на новый и собираем всё обратно. Если же нового фильтра нет, то поступаем по-другому.
Аккуратно снимаем фильтр и помещаем его в растворитель минут на двадцать, после чего энергично вытряхиваем или даже выбиваем, добиваясь полного удаления всех загрязнений. Если результат не удовлетворяет, повторяем процедуру.
Установка
1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. Там всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами
Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что топливный фильтр правильно установлен на кронштейн крепления топливного фильтра.
Установите топливный фильтр на кронштейн крепления топливного фильтра.
- 1. Выверьте положение топливного фильтра по отметке на кронштейне крепления топливного фильтра.
- 2. Затяните винт.
2. Установите топливный фильтр и кронштейн крепления топливного фильтра таким образом, чтобы услышать щелчок.
3. Очистите зону вокруг соединений топливного фильтра и топливопроводов.
4. Снимите заглушку с топливного фильтра и подсоедините к топливному фильтру питающий топливопровод, идущий от топливного бака к топливному фильтру.
Отбракуйте заглушку за ее дальнейшей ненадобностью.
5. ПРЕДОСТЕРЕЖЕНИЕ: Используйте со специальным инструментом новый кусок прозрачного пластмассового трубопровода.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что соединение топливного фильтра не повреждено при установке специального инструмента, т.к. это может вызвать проникновение воздуха в топливопроводы.
Снимите заглушку с топливного фильтра и, используя специальный инструмент, заправьте топливный фильтр настолько, чтобы в резервуар вакуумного насоса пошло чистое топливо.
Отбракуйте заглушки за их дальнейшей ненадобностью.
6. Снимите специальный инструмент.
7. Снимите заглушку с питающего топливопровода, идущего от топливного фильтра к топливному насосу, и подсоедините к топливному фильтру питающий топливопровод, идущий от топливного фильтра к топливному насосу.
Отбракуйте заглушку за ее дальнейшей ненадобностью.
8. Снимите заглушку с топливного фильтра и подсоедините к топливному фильтру возвратный топливопровод, идущий от топливного насоса к топливному фильтру.
Отбракуйте заглушки за их дальнейшей ненадобностью.
Где находится фильтр топлива?
Для начала рассмотрим вопрос установки и расположения элемента в бензиновой системе Форд Фокус, поскольку перед сменой надо знать, где находится фильтр. На моделях первого поколения в соответствии со схемой фильтрующее устройство устанавливается под днищем автомобиля на магистрали, в задней части авто. Во второй и третьей модификации Форд Фокус этот элемент устанавливается в топливном насосе, находящимся в бензобаке. Сложность замены устройства в данных авто заключается в том, что сам по себе насос неразборный. Функцию очистки топлива выполняет специальная сетка.
Фильтрующая сетка в топливном насосе
Автомобили Форд Фокус 3 100, 105 в кузове универсал, хэтчбек, седан, 2007 и других годов выпуска рестайлинг и дорестайлинг могут быть оснащены двумя топливными фильтрами — грубой и тонкой прочистки. Первые используются для отсеивания крупных загрязнений, которые попадают в бензобак с горючим, а вторые — от более мелких составляющих. В некоторых версиях американцев Ford Focus с двигателем, работающим на бензине, устройства грубой прочистки монтируются в баке, а тонкой — в моторном отсеке, прямо перед инжектором. Но зачастую эти компоненты ставятся под задним пассажирским сиденьем и входят в одну конструкцию с насосом.
Выбираем фильтр
Теперь расскажем о выборе фильтрующих устройств. В продаже можно найти как оригинальные товары, так и аналоги. Естественно, производитель рекомендует использовать оригинальные устройства.
Оригинал
В дизельных версиях Форд Фокус может использоваться ТФ Ford 1352443. В бензиновых версиях ситуация несколько другая, поскольку такие авто оснащаются двумя типами ТФ, оба фильтра входят в единую конструкцию с топливным насосом.
В зависимости от объема силового агрегата, в нем могут использоваться два типа бензонасоса:
- в двухлитровых моторах и ДВС EcoBoost используется оригинальное устройство с артикулом 1754929;
- в агрегатах с объемом 1,6 литра применяется насос 1754799.
Аналоги
Стоимость оригинальных фильтров всегда выше.
Если вы хотите сэкономить, то для дизеля можно приобрести аналог:
- AD 101300013. По качеству такие фильтры сильно уступают оригинальным устройствам, но их стоимость более низкая.
- Бош F026402007. Оптимальный вариант для тех, кто ищет фильтр с хорошим соотношением стоимости и качества. Товары Бош сопоставимы с оригиналами.
- Mann PU7002х. Неплохой аналог для автомобилей американского производства.
В бензиновых авто также могут использоваться неоригинальные ТФ:
- Doda 1120020005. Предназначен для моторов объемом 1,6 литра. По конструкции соответствует оригинальному насосу, имеет высокий ресурс эксплуатации. Основное преимущество заключается в стоимости.
- Era 775433 для агрегата объемом 1,6 литра и 775489 для двухлитрового двигателя. По техническим характеристикам эти аналоги практически не уступают оригиналу.
- Бош 0580200064 для ДВС объемом 2 литра и EcoBost. Характеризуются высоким качеством и ресурсом эксплуатации.
Подробно о замене ТФ своими руками вы можете узнать из ролика, снятого каналом AvtoVit Ремонт автомобилей.
Замена фильтра тонкой очистки на дизеле Ford Focus 2
Учитывая плохое качество российской солярки, топливные фильтры на дизельных моторах необходимо менять чаще, чем на бензиновых двигателях. Нужно отметить, что на дизелях ФФ-2 ФТО расположен удобно, и поэтому его менять довольно просто. Работу по замене фильтра на авто Фокус-2 с мотором 1.8 TDCi выполняем в следующем порядке:
- откручиваем два болта, которыми крепится декоративный кожух топливного фильтра (на рисунке снизу он находится в правом нижнем углу);
- отсоединяем шланг подачи топлива, идущий к ФТО;
- откручиваем верхнюю гайку корпуса фильтра, поднимаем крышку и отводим ее в сторону;
- аккуратно и не торопясь вынимаем старый фильтрующий элемент из корпуса ФТО, нужно приподнять фильтр над корпусом и некоторое время подождать, пока с него не стечет вся солярка;
- в корпус доливаем топлива где-то до половины емкости, устанавливаем новый фильтрующий элемент:
- закручиваем верхнюю пластиковую гайку, устанавливаем топливопровод, крепим болтами декоративный кожух.
Замена топливного фильтра на Ford Focus 3
Замена данного элемента на машине Форд Фокус осуществляется в несколько этапов. Данное мероприятие провести сможет практически каждый автовладелец, поскольку процесс сам по себе сложностей не представляет. Тем не менее, замена фильтра требует определенных знаний и степени внимательности.
Что касается самой процедуры замены, то она отличается у бензиновых и дизельных вариаций Ford Focus 3. Учитывая эту особенность, стоит рассмотреть порядок замены топливного элемента в обоих случаях.
Бензиновая версия автомобиля Форд Фокус 3
Этапы работы:
- Открыть капот, извлечь предохранитель, отвечающий за функциониование топливного насоса, из посадочного места.
- Сбросить давление, запустив мотор и дождавшись, когда он заглохнет.
- Если требуется заменить два топливных фильтра – в баке и под капотом, открыть моторный отсек, найти топливный фильтр (он расположен вблизи от головки блока цилиндров).
- Отсоединить подключенную к блоку цилиндров магистраль, извлечь устройство.
- Установить новый топливный элемент, подключив к нему патрубок. Убедиться, что шланг прочно подключен к устройству, во избежание возможных утечек.
Относительно дополнительного фильтрующего элемента, то можно столкнуться с проблемой. В некоторых версиях Фокусов под задним пассажирским сиденьем может отсутствовать люк, позволяющий быстро добраться до места установки элемента. Поэтому производитель рекомендует выполнять производить смену устройства самостоятельно, демонтируя топливный бак. Можно, в принципе, обойтись и без снятия, но для этого придется проделать отверстие самостоятельно, что небезопасно. Некоторые автовладельцы проделывают отверстие ножницами, болгаркой или высверливают, однако, по мнению специалистов, лучше демонтировать топливный бак.
Когда будет открыт доступ к насосному устройству, нужно с помощью отвертки выкрутить фиксирующее его кольцо и демонтировать насос, предварительно отключив разъемы, провода и магистрали, подсоединенные к нему.
Отсоединить разъем от датчика уровня, демонтировать контроллер. Таким образом, будет получен доступ фильтрующей сетке. Ее необходимо демонтировать и установить новую.
Сборка насоса выполняется в обратном порядке.Нередко автовладельцы, меняя фильтр, одновременно меняют моторчик топливного насоса (когда это необходимо).
Дизельная версия автомобиля Форд Фокус 3
Этапы работы:
- Устройство расположено непосредственно в моторном отсеке, с правой стороны от двигателя. Сам фильтр скрыт защитной крышкой, которая крепится на винтах (их можно выкрутить ключом на «8»).
- Демонтировав защитную крышку можно увидеть топливный элемент со штуцером, применяемым для слива дизельного топлива.
- Открутить штуцер в емкость (сольется часть топлива).
- Демонтировать крышку фильтра, тщательно очистить устройство от грязи (во избежание попадания ее в патрубки системы).
- Крышку отсоединить и установить новый топливный элемент в корпус.
- Залить в него дизельное топливо, удостоверившись в том, что оно заполонило все пространство.
- Произвести сборку компонентов в обратном порядке, при этом, не забыв закрутить штуцер.
- Завести мотор, увеличить его обороты 2000/мин. В таком положении мотор должен поработать 10-15 минут, это позволит удалить имеющиеся воздушные пробки из системы.
Процедура по замене топливного фильтра не сложная. Если у вас есть немного свободного времени, можно самостоятельно с этим справиться. Благодаря этому, можно несколько сэкономить на самой работе и быть уверенным в своем Форд Фокус 3.
Информация с веб-сайта https://jrepair.ru/ford
Полезные сведения и нюансы установки фильтров
Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.
Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.
Сетка грубой очистки на Ford Focus расположена внутри насоса
Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.
На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.
Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.
Далее нужно действовать в такой последовательности:
- Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
- Фильтр крепится к кузову болтом, его и надо отвернуть.
- Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
- Затем фильтр можно снять, отсоединив от хомута.
- В хомут затянуть новый ФТО.
Видео: снятие топливного фильтра Ford Focus 1
Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса. Фильтр выносной «Форд Фокус» расположен отдельно от насоса
Фильтр выносной «Форд Фокус» расположен отдельно от насоса
Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т. е
фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля)
е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).
Стрелка на фильтре должна смотреть на двигатель во время установки
Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.
Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.
Алгоритм проведения замены выглядит так:
- Откидывается задний диван.
- По проводам, идущим к насосу, определяется его местоположение.Провода на топливный насос помогут определить его местоположение
- Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.Вырезанный ножницами лючок обеспечит свободный доступ к насосу
- Насос держится на гайке, которую надо отвернуть.
Видео: как снять бензонасос Ford Focus 2
После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.
Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой
Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.
Когда нужно менять фильтр топлива на Ford Focus 2?
Все владельцы этого автомобиля с удовольствием читают инструкцию по эксплуатации и замечают, что производитель не выставляет рекомендации по замене фильтрующего элемента топливной системы. Это значит, что за время регулярных ТО у дилера устройство ни разу не менялось. Мало того, в продаже оригинальные детали очистки бензина вы не найдете, продаются они только в сборе с модулем насоса.
Замена не рекомендуется в европейских условиях, но для России это просто необходимая процедура. Производить ее нужно не реже 1 раза в 40 000 км, иначе давление топлива в системе снизится, вас будут ждать неприятности в разных режимах эксплуатации автомобиля. Также стоит выполнить замену в том случае, если возникла одна из следующих проблем:
- диагностика показала, что давление топлива в системе находится на слишком низком уровне;
- в процессе передвижения на автомобиле появляются провалы при нажатии на педаль газа (причины могут быть и другие);
- авто сложно заводится, стартер долго крутит двигатель, создается впечатление, что машине не хватает топлива;
- пробег автомобиля перевалил за 100 000 км, а данная процедура еще не выполнялась ни одного раза;
- авто стало тупить, динамика упала, есть ощущение, что приходится тянуть за собой большой прицеп.
Все эти неприятности могут происходить и по другим причинам. К примеру, засорение топливных фильтров на Форд Фокус 2 очень похоже по симптомам на поломку бензонасоса или его работу в неправильных режимах. Также проблемы могут быть скрыты в системе распределения топлива. Если вы производите замену очистителя топливной жидкости по причине появления неполадок, то лучше всего произвести для начала диагностику.
Где искать?
В автомобилях Ford Focus второго и третьего поколения топливный фильтр находится в бензобаке, внутри корпуса топливного модуля. Он объединен с бензонасосом. При выходе из строя фильтра заменяется весь модуль.
Но отечественные автолюбители, нашли выход из сложившейся ситуации. И действительно, не совсем корректно выбрасывать рабочий агрегат только потому, что его часть износилась. Тем более что эта часть даже не выполняет никаких механических функций.
Следует, безусловно, обратить внимание на то, что производитель настоятельно не рекомендует какие-либо кустарные усовершенствования детали. Все производимые операции владельцы Форд Фокус 3 производят исключительно на свой страх и риск
Однако, поскольку «изобретенный» метод представляет собой, как минимум, исследовательский интерес, целесообразно поделиться им здесь. Кроме того, процесс замены всего узла ничем не отличается.
Как заменить тормозные колодки на Форде Фокус 3?
Итак, идея состоит в том, чтобы заменить сеточку-фильтр в топливном модуле на аналог, так как найти оригинальную деталь для Ford Focus 3 будет проблематично. Как правило, устанавливается сеточка от Toyota.
Альтернативными, но не менее кустарными, методами усовершенствования процесса очистки горючего, является установка дополнительного (вспомогательного) очистительного элемента в топливную систему, либо установка сеточки с отработанного бензонасоса. Оба способа имеют существенные недостатки. Для первого – это усиление сопротивления в топливной системе при создании необходимого давления, что может привести к снижению моторесурса топливного насоса. Для второго – сомнительная чистота очистителя. То есть любой из них может подвергать опасности всю систему подачи горючего, а также угрожать безопасности мотора вашего Форд Фокус 3.
