Замена топливного фильтра на Ниве Шевроле

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании.

Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.

Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Где стоит и зачем нужен топливный фильтр

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.

Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.

В данной статье будет рассмотрена замена фильтра на новых машинах.

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

1. Новый фильтр тонкой очистки топлива.
2. Комплект рожковых ключей.
3. Комплект торцовых головок с воротком.
4. Отвёртка крестовая (средних размеров).

1. Автомобиль устанавливается на смотровую яму.
2. Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

   Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть

3. Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.

   Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой

4. К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

   Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор

5. После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
6. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.

   Делать это удобно торцовой головкой на 10

7. На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.

   Эти штуцеры достаточно просто сжать пальцами

8. Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.

   Для его извлечения следует ослабить болт на 10 на крепёжной скобе

9. На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

https://youtube.com/watch?v=kFcpA5Lp-OM

Важные моменты

• Любые работы с топливной системой должны производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников огня.
• Извлекать старый фильтр нужно аккуратно, так как в нём практически всегда остаётся бензин, который может попасть в глаза человеку, находящемуся в смотровой яме.
• Устанавливать новый фильтр нужно по ходу движения топлива. Для этого на каждом фильтре имеется стрелка, показывающая направление движения бензина.
• Сжимая пластиковые штуцеры при снятии их с фильтра, не следует прилагать больших усилий. Несмотря на кажущуюся прочность, они очень хрупкие.
• В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс. км пробега. Но с учётом качества отечественных дорог и бензина сотрудники автосервисов рекомендуют менять фильтр через каждые 15 тыс. км.

Замена фильтра тонкой очистки — задача, которая вполне по силам тому, кто хоть раз держал в руках отвёртку и торцовый ключ. Самое главное — не забыть сбросить давление в топливной системе, иначе неприятностей не избежать. И разумеется, нельзя забывать о технике безопасности. Все работы должны производиться вдали от источников огня, а работать следует только в перчатках и защитных очках.

Замена топливного фильтра на других моделях автомобилей:

• Лада Гранта
• Лада Приора
• ВАЗ 2114
• Форд Фокус 2

• Алексей Степанов
• Распечатать

Замена топливного насоса Niva Chevrolet

Если падает мощность двигателя, слышен повышенный шум или периодические «подвывания» при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Сначала проверьте давление в системе подачи топлива, подключив манометр к клапану на рампе в подкапотном пространстве (см. «Снижение давления топлива Niva Chevrolet»).

Если давление в системе меньше 250 кПа (2,5 кгс/см 2 ), замените топливный фильтр (см. «Замена топливного фильтра Niva Chevrolet»).

Если это не поможет, попробуйте снять насос и промыть сетку его приемника (см. «Ремонт модуля топливного насоса Niva Chevrolet»).

Если и в этом случае давление не возрастает, топливный насос необходимо заменить.

Вам потребуется ключ «на 10» (удобнее пользоваться торцовым ключом).

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

Откиньте вперед правую часть подушки заднего сиденья.

Отогните вырезанную часть шумоизоляции, под которой находится крышка люка над топливным баком.

Выверните два винта крепления и снимите крышку люка.

Отсоедините от переходной колодки насоса колодку жгута проводов.

Отжав пружинные фиксаторы, снимите с патрубков насоса топливные шланги

Чтобы из патрубков насоса избыточным давлением паров не вытеснялся бензин, снимите пробку наливной горловины

Отверните восемь гаек крепления насоса (под гайками расположены пружинные шайбы).

Поднимите насос вверх, наклоните его, чтобы вывести из люка поплавок датчика указателя уровня топлива, и снимите насос вместе с прижимным кольцом.

Если уплотнительное кольцо насоса осталось на баке, снимите его и осмотрите.

Сильно обжатое, потерявшее упругость или надорванное кольцо замените.

Если при снятии насоса стакан-накопитель остался в баке, извлеките его и перед обратной установкой насоса зафиксируйте на корпусе насоса пистонами.

Наденьте на насос уплотнительное кольцо и установите насос в бак, правильно сориентировав его относительно топливных шлангов

При заворачивании гаек крепления насоса прижмите кольцо с насосом, преодолевая сопротивление пружины, установленной в насосе

Если автомобиль выпуска после 2009 года, то смотрим эту статью — Ремонт модуля топливного насоса Niva Chevrolet

Источник

Как поменять

В смотровой яме или на эстакаде открутите крепления защитного кожуха. Для этого используется ключ на 10. Достаньте кожух. Снимаем защиту фильтра

Найдите штуцер фильтра, снимите с него наконечник. Для этого нужно сжать два фиксатора, которые расположены на отводящей трубке.
Ослабьте стяжки хомута, удерживающие само изделие. Для этого используйте гаечный ключ соответствующих размеров.
Сожмите фиксаторы на проводящей трубке. Двигайте топливный фильтр, пока он не будет выведен из крепежа хомутом.
Аккуратно слейте оставшееся в фильтре горючее в заранее подготовленный контейнер.
Отсоедините штуцер второй трубки и отведите трубки в стороны. Изучите уплотнительные кольца. Если на них есть следы износа, обязательно установите новые.
Открутите болт хомутика и достаньте фильтр. Достаем топливный фильтр

После установки нового изделия нужно повторить процессы в обратной последовательности

Обратите внимание на стрелку, нарисованную на задней части изделия. Она должна указывать на заднюю часть машины

Не забудьте надеть на штуцеры наконечники трубок — делать это нужно, пока фиксаторы не щёлкнут.
Завершив работу, включите зажигание и проверьте, герметично ли присоединён каждый элемент.

Особенности конструкции

Конструкция распределительного вала рассматриваемого мотора, по сравнению с предшественниками, не претерпела особых изменений. Механизм также оборудуется роликовой цепью втулочно-роликового типа, которая размещена в один ряд. Следовательно, все звездочки агрегата имеют однорядную конфигурацию. В результате разработчикам удалось добиться улучшения работы маслоперекачивающего насоса. Сроки замены масла остались прежними.

Остальные узлы и детали также не подверглись глобальной переработке, сформированы по принципу модификации 21214. Дополнительным подтверждением указанного факта является монтаж пружинно-гидравлической системы, имеющей характерные черты для большинства последних моделей ВАЗа. Обустройство охлаждения двигателя 2123 «Нивы Шевроле» оборудуется жидкостным насосом и генератором, которые приводятся в действие при помощи шкива коленчатого вала. Передатчиком тягового усилия выступает поликлиновый ремень.

Вид на мотор справа изображен на верхнем рисунке:

Стартерный щиток.
Маховик.
Коллектор выпуска.
Трубка.
Ресивер.
Дроссель.
Термостат.
Насос ОЖ.
Компрессор.
Блок цилиндров.
Сливная пробка.
Правая опора.

Замена топливного фильтра на автомобиле шевроле нива

Топливный фильтр является одним из основных элементов топливной системы нашего автомобиля. От бензонасоса по шлангам и трубопроводам, расположенным под днищем автомобиля, топливо под давлением примерно 3,0 бар, подается через топливный фильтр к рампе.

Топливный фильтр сделан не разборным, в металлическом корпусе, с бумажным фильтрующим элементом.

Находится под днищем автомобиля рядом с нижней правой продольной штангой (реактивной тягой) закрыт пластиковым кожухом, на автомобилях выпущенных до 2009 топливный фильтр находится в правой части моторного отсека.

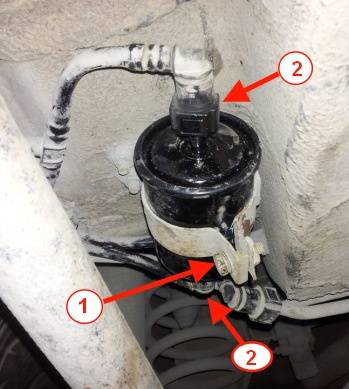

Как мы видим на корпусе топливного фильтра нанесена стрелка которая должна совпадать с направлением движения топлива, которое подается от бензобака до топливной рампы. Работу по замене топливного фильтра нужно проводить на подъемнике, яме или эстакаде. Для замены нам потребуется сменная торцевая головка на 10 или гаечный ключ и побольше ветоши. Откручиваем две гайки и один болт.

Снимаем пластиковый кожух.

Вычищаем всю грязь. Кто придумал поставить фильтр под днище? Под капотом ему было лучше. Откручиваем болт на хомуте который держит топливный фильтр. Подводящий и отводящий шланги, к фильтру подсоединяются на защелках.

Важно, топливо в системе находится под давлением, поэтому при отсоединении шлангов от фильтра будьте осторожны. От аккумулятора отсоединяем минусовую клемму, чтобы случайно не проскочила искра. Нажимаем на фиксаторы защелок и снимаем с патрубка топливного фильтра шланг подвода топлива в рампу, постепенно стравливая давление в топливной системе предварительно подложив ветошь для сбора вытекающего топлива

Точно так же отсоединяем от фильтра шланг подачи топлива из топливного бака

Нажимаем на фиксаторы защелок и снимаем с патрубка топливного фильтра шланг подвода топлива в рампу, постепенно стравливая давление в топливной системе предварительно подложив ветошь для сбора вытекающего топлива. Точно так же отсоединяем от фильтра шланг подачи топлива из топливного бака.

В процессе замены топливного фильтра категорически запрещено курить, пользоваться электрообогревателями и находиться подальше от открытого огня. Новый фильтр ставим в обратной последовательности.

Большинство автолюбителей перед заменой топливного фильтра вытаскивают предохранитель бензонасоса, который находится с правой стороны под бардачком. Запускают двигатель и ждут пока кончится топливо, двигатель заглохнет давление в топливной системе упадет. Я пропустил этот этап так как на мой взгляд вполне можно обойтись при помощи ветоши, не так много его (топлива) и вытекает.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании.

Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.

Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Где стоит и зачем нужен топливный фильтр

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.

Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.

В данной статье будет рассмотрена замена фильтра на новых машинах.

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

1. Новый фильтр тонкой очистки топлива.
2. Комплект рожковых ключей.
3. Комплект торцовых головок с воротком.
4. Отвёртка крестовая (средних размеров).

1. Автомобиль устанавливается на смотровую яму.
2. Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

   Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть

3. Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.

   Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой

4. К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

   Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор

5. После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
6. У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.

   Делать это удобно торцовой головкой на 10

7. На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.

   Эти штуцеры достаточно просто сжать пальцами

8. Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.

   Для его извлечения следует ослабить болт на 10 на крепёжной скобе

9. На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

Замена своими руками: что и как?

Инструмент

Для работы нам понадобятся следующие инструменты:

• крестовая отвёртка;
• ключ на 10;
• ветошь для протирки;
• ёмкость, так как в фильтре останется топливо;
• новые уплотнительные кольца.

И конечно, сам фильтр.

Во время работы мотора топливо находится под высоким давлением, поэтому снимать фильтр сразу после поездки крайне не рекомендуется. Если есть такая возможность, автомобиль оставляется на сутки, чтобы давление упало естественным путём.

Как стравить давление

Если же время поджимает, воспользуйтесь следующим способом.

Отсоединяем провода Снимаем крышку Вывинчиваем саморезы Поднимаем правую подушку заднего сидения

1. Поднимаем правую подушку заднего сидения в вертикальное положение и отгибаем шумоизоляцию;
2. Крестовой отвёрткой выкручиваем саморезы, фиксирующие крышку (2 шт.);
3. Снимаем её;
4. Отсоединяем колодку проводов от модуля, предварительно отжав фиксаторы;
5. Запускаем двигатель;
6. После того как он заглохнет (через пару секунд после старта), включаем стартер на две–три секунды.

Давление сброшено, можно перемещаться под автомобиль для замены.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Нива Шевроле — достаточно известная марка, и на большинстве СТО знают, что входит в обслуживание данной модели. Но опытные автолюбители некоторые операции могут сделать и сами — например, произвести замену топливного фильтра.

Топливный фильтр в Ниве Шевроле расположен под автомобилем, перед правым задним колесом, поэтому для замены потребуется смотровая яма или эстакада. Для авто ранее 2009 года выпуска это не нужно — фильтр расположен под капотом, со стороны правого пассажира.

Изображение показывает эту деталь в установленном виде (обычно закрыта дополнительным кожухом)

Когда необходима замена

В Ниве Шевроле топливный фильтр рекомендуют к замене через каждые 30 000 км пробега. Если бензин низкого качества или приходится ездить по бездорожью, то делать это надо чаще. Очевидные признаки необходимости замены представим в виде списка.

Признаки забитого или сломанного фильтра

• при работе двигателя периодически проявляются сторонние шумы;
• растёт расход топлива;
• силовой агрегат стал работать рывками;
• мотор не запускается.

Каталожный номер

Нива Шевроле — известный в России автомобиль, поэтому если вы спросите топливный фильтр конкретно на эту модель, от Газели его вам по ошибке не дадут. Но, как и у любой другой заводской детали, у него существует каталожный номер — «2123–1117010» или «21230–1117010».

Для работы нам понадобятся следующие инструменты:

• крестовая отвёртка;
• ключ на 10;
• ветошь для протирки;
• ёмкость, так как в фильтре останется топливо;
• новые уплотнительные кольца.

И конечно, сам фильтр.

Во время работы мотора топливо находится под высоким давлением, поэтому снимать фильтр сразу после поездки крайне не рекомендуется. Если есть такая возможность, автомобиль оставляется на сутки, чтобы давление упало естественным путём.

Как стравить давление

Если же время поджимает, воспользуйтесь следующим способом.

Отсоединяем провода Снимаем крышку Вывинчиваем саморезы Поднимаем правую подушку заднего сидения

1. Поднимаем правую подушку заднего сидения в вертикальное положение и отгибаем шумоизоляцию;
2. Крестовой отвёрткой выкручиваем саморезы, фиксирующие крышку (2 шт.);
3. Снимаем её;
4. Отсоединяем колодку проводов от модуля, предварительно отжав фиксаторы;
5. Запускаем двигатель;
6. После того как он заглохнет (через пару секунд после старта), включаем стартер на две–три секунды.

Давление сброшено, можно перемещаться под автомобиль для замены.

Извлекаем фильтр Расслабляем удерживающий хомутик Извлекаем защитную крышку Откручиваем защитную крышку

1. Отвинчиваем крепления защитного кожуха (болт и две гайки).
2. Снимаем его.
3. Расслабляем хомутик, удерживающий фильтр на своём месте (развинчивать соединение полностью не надо, достаточно расслабить).
4. Сдавив фиксаторы трубок, отсоединяем их от старого фильтра, сливая топливо в заранее подставленную ёмкость.
5. Извлекаем фильтр.
6. Новый устанавливается в обратной последовательности, но крышку кожуха пока не закрываем. Ставим деталь так, чтобы стрелка указывала ход движения топлива (смотрела на мотор).

   Каталожный номер есть и на самой детали — самая правая строка цифр

7. Затем возвращаем провода на место (в салоне под сидением).
8. Заводим двигатель (так как мы меняли фильтр, мотор может не заработать с первой попытки — это нормально) и визуально проверяем места соединений на подтекание.
9. Если подтекания нет, устанавливаем крышку кожуха на место.

Имея под рукой нужные инструменты, заменить топливный фильтр в Ниве Шевроле можно за тридцать минут, и с этой работой справится даже начинающий водитель.

Фильтр масляный нива, конкретика

Рассмотрим все вышеизложенные пункты на примере фильтра Knecht-Mahle.

• Первое что греет русскую душу, когда берешь в руки коробочку с фильтром, это надпись «made in Austria». Именно там расположены заводы фирмы Knecht, которую несколько лет назад съел брэнд Mahle. Ведущий производитель в мире по цилиндропоршневой группе (если кто не знает).
• Наличие обратного клапана. Когда вы глушите двигатель и на вашем двигателе стоит фильтр без данного клапана, все масло из вертикального масляного канала стекает обратно в поддон и при следующей заводке проходит 2-3 секунды до момента, до того, как масло по новой доберется до верхней части двигателя. Именно на эти секунды приходится наибольший износ частей двигателя, работающих на масляном клине (вкладыши и все подшипники скольжения).
• Технология «micro-star». В переводе на русский язык, использование специальной фильтровальной бумаги. Задерживаются частички до 5 микрон. У большинства производителей среднего эшелона, этот показатель в районе 20 микрон.

Как снизить давление в системе питания двигателя?

Способ № 1

1. Открутите гайку, закрепляющую крышку блока управления мотором, — она находится внутри салона.
2. Снимите крышку.
3. Извлеките предохранитель электрического бензинового насоса.
4. Включите мотор, он должен поработать, пока не выработается все горючее, которое находится в топливном проводе. Когда это произойдет, мотор сам заглохнет.
5. Установите предохранитель на свое место.

Способ № 2

Снизить давление можно при помощи контрольного клапана, который находится сзади топливной рампы, он закрыт колпачком (обычно из пластмассы). По своей конструкции клапан похож на золотник колеса.

Открутите колпачок и слейте избытки горючего с помощью простого нажатия на золотник.

Рассоединение топливных проводов возможно лишь после этой процедуры. Будьте предельно аккуратны! Бензин будет выходить под давлением.

Расположение фильтра

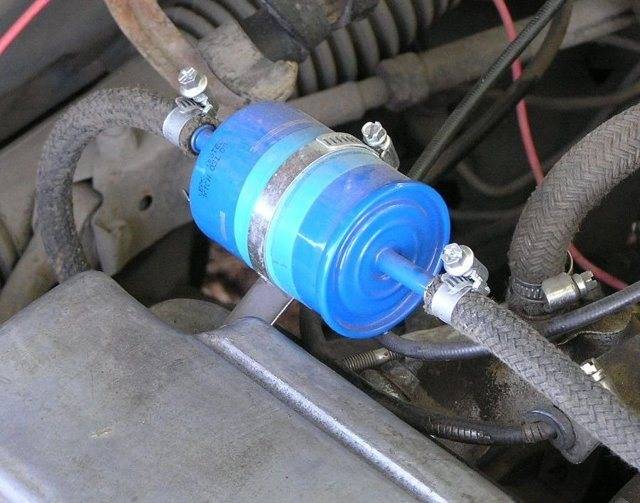

Этот элемент встраивается в топливную магистраль между баком и форсунками. Он необходим чтобы частицы мусора, пыли, ржавчины и прочее не попадали в камеру сгорания.

Чтобы обеспечивать максимальную очистку, при этом не было необходимости в частой замене компонентов в автомобили двухфакторную систему, состоящую из фильтра грубой и тонкой очистки.

• Грубая очистка – нужна для того чтобы задерживать частицы размером от 0,1 мм. Представляет собой мелкозернистую сеточку, которая изготовляется в основном из латуни. Устройство располагается в близи бензобака. У Шевроле Нива он встроен в бензонасос. Такое изделие можно очистить промывкой, поэтому нет необходимости в частой замене.
• Тонкая очистка – предназначена для очищения от пыли и примесей размером до 0,001 миллиметра. Это устройство цилиндрической формы, внутри которого размещается материал с мелкими фракциями. Устанавливается между насосом и топливной рампой. Обычно он чаще выходит из строя, но замена осуществляется довольно просто.

Замена топливного фильтра Шевроле Нива

Благодаря всеобщей изученности конструкции, замена топливного фильтра Шевроле Нива своими руками может быть выполнена даже начинающим автолюбителем. Рассмотрим как процедуру замены фильтра тонкой очистки топлива на двигателях объемом 1.7 и 1.8 л, так и установку новой сеточки бензонасоса.

Выбор топливного фильтра на Шевроле Нива

Топливный фильтр тонкой очистки на Chevrolet Niva унифицирован со многими другими моделями GM (Lacetti, Matiz, Nubira). Среди производителей с наилучшей репутацией можно выделить:

• Bosch,
• Knecht (KL83),
• Mahle Original,
• Mann-Filtre (WK512).

Как часто нужно производить замену?

Рекомендуется менять фильтр тонкой очистки каждые 45 тыс. км (в некоторых источниках – 30 000 км) либо раз в 3 года. Замена сеточки бензонасоса не регламентируется, поэтому производится в случае засорения либо в профилактических целях каждые 100 тыс. км.

Засорение фильтрующих элементов приводит к снижению пропускной способности фильтра, из-за чего у вас могут начать следующие проблемы:

• «вялые» отклики двигателя на нажатие педали акселератора;
• трудный запуск мотора;
• провалы при сильном нажатии педали газа на низких оборотах. В особо запущенных случаях двигатель начинает подтраивать и даже может заглохнуть.

Конструкция системы питания

До 2006 фильтр тонкой очистки устанавливался в подкапотном пространстве у моторного щита.

Но на большинстве Chevrolet Niva ТФ располагается возле бака под днищем. За неимением смотровой ямы, из которой удобней всего производить работы, заднюю часть необходимо зафиксировать на упорах в приподнятом состоянии. Сеточка грубой фильтрации топлива является составной частью топливного модуля и находится в баке.

При покупке будьте внимательны, так как встречаются 2 вида конструкции: «прямоугольник со срезанной стороной» и «сектор круга» (устанавливался на авто до 2006 г.в.). Для ТФ такой формы на дне стакана имеется специальная отформовка, поэтому установка прямоугольного фильтрующего элемента нежелательна.

Обратный клапан в топливном модуле препятствует сливу бензина в бак после остановки двигателя, поэтому в системе всегда поддерживается определенное давление бензина. Перед началом замены давление необходимо сбросить. Для этого необходимо завести мотор, после чего достать предохранитель бензонасоса. Проработав еще некоторое время на остаточном давлении, двигатель заглохнет.

Замена топливного фильтра Шевроле Нива

Торцевой головкой на 10 открутите пластиковую защиту ТФ.

Отсоедините входной и выходной топливный шланг (по бокам защелкивающихся соединений будут 2 фиксаторы, которые при снятии нужно вдавить внутрь разъема). Несмотря на отсутствие в магистрали давления, из шлангов вытечет немного бензина.

Ослабьте гайку стягивающего болт металлического хомута (если гайка прикипевшая, болт в момент прокручивания, скорее всего, будет прокручиваться, поэтому кроме торцевой головки на 10 потребуется еще и накидной ключ на 10).

Выведи старый ТФ из хомута и перелейте в приготовленную заранее емкость оставшийся в нем бензин.

Установите новый фильтр. Помните, что на корпусе фильтра стрелкой указано направление движения топлива. Остается лишь установить шланги до характерного щелчка соединителей и собрать оставшиеся элементы в обратном к снятию порядке.

Заменив самостоятельно топливный фильтр на Шевроле Нива, несколько раза включите на 5-8 секунд зажигание, чтобы перед первым пуском двигателя бензонасос заполнил систему горючим.

Видео:

1. Поднимите правую подушку заднего ряда сидений.
2. Отверните два шурупа, крепящие заглушку технологического отверстия.
3. Отсоедините разъем электропитания.
4. Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
5. Отсоедините фиксаторы и снимите топливные шланги.
6. Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
7. Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
8. Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
9. Для начала разборки топливного модуля отсоедините фишки электропитания.
10. Вытащите из паза трубку обратного слива топлива.
11. Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.
