С какого возраста можно управлять мотоциклом
Этот параметр напрямую связан с видом двухколесного транспорта, которым водитель планирует управлять. Есть мотоциклы, за руль которых можно сесть не раньше 18 лет. Но есть категории транспорта, доступные для управления с 16 лет.
| Скутеры, мопеды | Объем двигателя не выше 50 кубов | С 16 лет |
| Легкие мотоциклы | Объем двигателя до 125 кубов | С 16 лет |
| Мотоциклы | Объем двигателя больше 125 кубов | С 18 лет |
| Трициклы, квадроциклы | Объем двигателя от 50 кубов | С 18 лет |
Приступить к обучению управления мотоциклом разрешено задолго до 18-летия. Но запаситесь терпением, к экзаменам вас допустят лишь при достижении этого возраста.
Обслуживание и ремонт
Скутер будет нормально работать только при условии аккуратного использования и регулярного обслуживания. К примеру, минимум 2 раза в год надо менять масло в двигателе (после пробега 1000 км). В скутере быстро забивается воздушный фильтр, так что раз в 3-4 месяца следует очищать его от пыли, иначе загрязнения приведут к снижению мощности мотора, повышению расхода топлива.
Что касается ремонта, то стоит приготовиться – он будет требоваться регулярно. Вайпер Винд является бюджетным «китайцем», за такие деньги на нем не могут стоять сверхпрочные детали. Чаще всего требуются следующие ремонтные работы:
- Замена катушки зажигания – она может «слетать» уже при обкатке скутера, но это не страшно, так как в этом случае ее можно заменить бесплатно по гарантии.
- Замена ремня вариатора. Он почти всегда растягивает или рвется после прохождения 4000-5000 км. Для замены можно купить Drive belt 669 х 18 JWBP, стоит он примерно 600 руб.
- Ремонт поршневой, который не выдерживает езды в слишком жаркую погоду по пробкам. Если нужно заменить, то можно купить любой поршень в сборке с пальцем 13 мм – стоит 580-650 руб.
- Замена аккумулятора, которая, к примеру, нужна при слишком частом использовании сигнализации (она съедает много заряда). Совет: сделайте переключатель для стоянки, чтобы постоянно не лазить и не снимать клеммы.
- Замена приводов на приборке. Они в среднем перегорают через год пользования скутером. Стоят недорого – например, привод спидометра под ось 12 мм можно купить за 200 руб.
- Починка топливного бака. Если заплатку на пробоины поставить не удастся, то можно купить целый за 1250 руб. Учтите, что бак не комплектуется крышкой и датчиком, их надо докупать отдельно.
- Замена оптики и стекол, которые у Вайпер Винд не отличаются особой прочностью. Купить пару оранжевых «поворотов» можно 500-600 руб., стекло «стопа» — за 230 руб., комплект фар – от 2200 руб.
На китайском скутере Вайпер Винд одна из основных неполадок – смещение настройки зазоров клапанов. Если мопед полностью не заводится, то причина может быть в прогоревшем выпускном клапане. Этот узел постоянно требует регулировки и проверки, в противном случае будет наблюдаться прогрессирующее снижение мощности.
Отрегулировать клапаны можно своими руками:
- Следует снять пластик и кожух охлаждения;
- Открутить головку цилиндра;
- Для проверки зазора надо установить поршень на ВМТ;
- Проворачивать коленвал, пока два отверстия с полосками не окажутся параллельно цилиндру, а большое отверстие – сверху.
- Если все установлено правильно, то провернуть гаечный ключ коромысла клапанов не удастся – они будут неподвижными.
Категория 150 см3 и больше
И снова приз зрительских симпатий выигрывает японская компания. Лучшим в этой категории считается HONDA PCX150. Да, размерами чуть не дотянул до максискутеров. Все-таки, удобное сиденье на две персоны радует мягкие части тела водителя и пассажира. Судя из объема двигателя (скутер 150 кубиков вмещает), HONDA PCX150 обладает гораздо большей мощностью и расходом топлива.
Стильный внешний вид, мягкая езда, «бесшумный» двигатель, японское качество Хонды – все это характеризует PCX150. Желающим приобрести придется выложить 200 000 руб. Дорого? Тогда можно за 60 тыс. рублей присмотреться к другому скутеру — Stels Vortex 150. Что можно получить за эти деньги?
Внешний вид скутера не так богат, как у японского конкурента. Двигатель не славится такой надежностью, но свои 90 км/ч честно отрабатывает. Почти 10 лошадей будут мчать вперед своего хозяина. Из минусов можно отметить маленькие колеса и прожорливость.
Почему именно скутер?
Напомним, со скольки лет можно ездить на скутере — с 16. Особо нетерпеливым соискателям на права можно начинать обучение с более раннего возраста. Скутер — оптимальное решение для подростка, решившего освоить управление двухколесным транспортом. Перечислим несколько причин:
- Максимальное сходство управления с мотоциклом. В отличие от мопеда, скутер оснащен коробкой передач, позволяющей регулировать скорость передвижения.
- Простота управления. Все органы управления расположены на руле, не требуют приложения больших усилий.
- Максимальный комфорт. Во время движения ноги водителя располагаются на удобной широкой подставке.
- Экономичность. Скутер — очень неприхотливая машина в плане расхода топлива. Агрегаты, выпущенные заводами мировых брендов, не требуют частого обслуживания и замены дорогостоящих запчастей.
- Привлекательный внешний вид и багажник. Каркас и силовая установка закрыты пластиковыми обводами, которые снижают воздействие потоков воздуха, придают машине современный облик. В заднюю часть скутера часто встраивают достаточно объемный отсек для полезных грузов.
Схема однофазного реле регулятора для Viper Activ
Практически даром приобрел я себе китайский мопед Viper Activ. Сразу заменим в нем АКБ, поскольку родной был дохлый, поездил я на нем всего дня 2. После чего аккумулятор был разряжен просто до предела. Начались проверки зарядки АКБ. Все было в норме, реле регулятор на х.х. двигателя выдавало нормальное напряжение 14.4В., и не понятно в чем было дело. Но только стоило снять АКБ, то света генератор практически не выдавал, даже на полных оборотах двигателя. Так, еле еле светили фары, а вскоре и вообще свет пропал. Как оказалось, умерло реле регулятора
Найдя схему родного реле, я был немного шокирован экономией китайцев и начал копать интернет. Посмотря кучу схем и запасаясь знаниями про шунтирующие реле регуляторы взялся за работу
Схема практически повторяет родную схему Вайпера, только немного улучшена по надежности и способна переплюнуть штатную в несколько раз
Схема однофазного реле регулятора
Перечень используемых компонентов: C1 = 33нФ 250В C2 = 2200мФ 35В C3 = 0.22 50В C4 = 4,7мФ FU1 = 10А K1 = 12В 10А R1-3= 1к R4 = 5,1к R5 = 2,4к R6 = 22 VD1 = 10А 50В VD2 = 3А 50В VD3 = 1N4007 VD4 = 1N4148 VS1-2= BT151 VT1 = 2N5401
Схема эта однофазный шунтирующий реле регулятор, шунтом является два тиристора. Урезающая обе полуволны и пропускающая лишний ток через обратные диоды диодного моста, решил я поступить так по нескольким причинам:
Во первых диоды не дают возможности пробоя тиристоров в обратном направлении Во вторых лишний ток так же рассеивается и на диодном мосте, что немного разгружает тиристоры
Так же была сделана небольшая схема на реле для отключения аккумулятора от борт сети, когда двигатель заведен, что не дает его разряжать на низких оборотах двигателя
Для подключения этого реле, надо немного модернизировать генератор вайпера. Конец обмотки освещения, подключенный на раму, надо отсоединить от корпуса и отправить его на зеленый провод. Второй провод идущий на вход реле я вел по белому кабелю, отключив его от борт сети. А потом выход подключал на на борт сеть. Для питания АКБ, проводил отдельный провод
Будьте внимательны при подключении
Схемы была выполнена навесным монтажом и засунута в радиатор от старого реле регулятора с мотоцикла Минск. Все было произолированно, залито лаком и высушено. Сверху закрыт корпус куском текстолита
Фото устройства не сохранилось, Вайпер ушел к новому владельцу вместе с релюхой.
На этом пока все, удачи с повторением С ув. Admin-чек
Источник
Мопед Вайпер Актив (Viper Active)
Опубликовано 27 Фев 2012
Китайская скутеретта Viper Active в настоящее время успела завоевать свое место на рынке малокубатурной мототехники.
Внешний вид скутера Viper Active достаточно приятный. Производители оснастили модель четырехтактным одноцилиндровым двигателем с воздушным охлаждением. Мотор достаточно экономичный, заявленный расход топлива 2,2 литров на 100 км, однако в обычных городских условиях потребляет намного меньше, порядка 1,5 литров.
Мотолюбители по достоинству оценят большое количество мест для поклажи, это и кофр и багажник расположенный между сиденьем и рулем, отсек под сидушкой и сетку на руле. Если снять пластик Viper Active, можно так же обнаружить небольшой бардачок, примерно в пол литра объемом.
Сиденье мопеда достаточно большое, на нем вполне комфортно могут разместится два человека.
Мопед Вайпер Актив оснащен полуавтоматической коробкой передач со сцеплением центробежного типа, которая позволяет рационально использовать тягу двигателя.
Передняя подвеска –телескопическая вилка, задняя- маятниковая с двумя масляными амортизаторами. Передний торомоз ускутера Вайпер Актив дисковый, задний – барабанный.
Особое внимание привлекают 17ти дюймовые колесные диски. Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях
Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях
Из плюсов данной модели так же можно отметить тот момент, что яркость фар не зависит от оборотов двигателя, как во многих других моделях.
- Габаритные размеры модели Viper.
- длина 1900 мм
- ширина 660 мм
- высота 1075 мм
Масса: 100 кг Полезная нагрузка: 120 кг
Теперь, минусы. Стоит отметить не лучшее качество пластика, небольшой размер топливного бака (3,5 литра) и жесткие задние амортизаторы.
Однако невысокая стоимость модели, доступность и дешевизна запчастей позволяютмопеду Вайпер Актив пользоваться неизменной популярностью среди мотолюбителей.
Сравнительная таблица представленных моделей
Будет проще сделать выбор, если вы знаете параметры, которые должны быть у вашего транспортного средства. В сравнительной таблице вы найдете основные показатели, цены на скутеры и оценку от экспертов.
| Модель | Тип двигателя | Мощность, л.с. | Цена (тыс.) | Рейтинг |
| Honda PCX 125 | 4-тактный | 12 | 250 000 | 4 |
| SYM Symphony SR 150 | 4-тактный | 12 | 100 000 | 4,5 |
| Spark 150S-17 | 4-тактный | 12 | 75 000 | 4 |
| Honda Zoomer | 4-тактный | 4 | 175 000 | 3,5 |
| Irbis Nirvana 150СС | 4-тактный | 10,1 | 70 000 | 4,5 |
| Viper GRACE | 4-тактный | 9,5 | 65 000 | 4 |
| Yamaha Grand AXIS | 2-тактный | 10 | 67 000 | 5 |
| Suzuki Address V110 | 2-тактный | 11 | 65 000 | 4,5 |
| Stels Outlander 150 | 4-тактный | 11,4 | 88 000 | 4 |
| Nexus F 22 S | 4-тактный | 8,2 | 53 000 | 3,5 |
Главные отличия коммутаторов
Продукция от китайских производителей, как правило, использует один из двух разновидностей коммутаторов – DC или АС. Физическая особенность первых заключается в гораздо больших размерах. Принцип накопления энергии для передачи искры также имеет разную природу. В DC для накопления искры используется аккумуляторная батарея (коммутатор питается непосредственно от аккумулятора 12 Вольт). В случае с коммутаторами типа АС эта энергия попадает посредством применения одной катушки генератора (коммутатор питается от катушки ~ 160 Вольт). На этом отличия между представленными разновидностями заканчиваются.
Тест-драйв
Во время тест драйва Viper Active немного огорчил, так как сцепления с дорогой практически не чувствуется. Естественно, при езде по мокрой трассе картина выглядит еще хуже. Однако ситуация значительно улучшается, если заменить резину и покрышки на более качественные.
Шум двигателя ровный, басистый, но не слишком громкий. При массе мопеда в 100 кг его удалось разогнать до 80 км/ч. Вполне солидный результат для бюджетной модели.
Во время езды по ямистой дороге амортизатор справляется на все 100%. Некоторые водители имеют претензии к заднему амортизатору. Но обычно все жалобы возникают из-за того, что они просто забывают переключать режимы.
Также недостатком можно назвать плохую фиксацию боковых зеркал. При быстрой езде по проселочной дороге изображение дребезжит, смазывается и поворачивается на ветру.
Viper Active цена
Вайпер — это такой себе европеизированный китаец. И это является его недостатком и в то же время преимуществом. Сейчас мопед все-таки относится к бюджетному сегменту. Об этом говорит его средняя стоимость в 35 000 — 40 000 руб. Viper б/у в хорошем состоянии обойдется в среднем за 15 000 – 20 000 руб.
Выводы
Viper Active можно смело рекомендовать обычным и нетребовательным мотоциклистам, которые часто передвигаются по пригороду или проселочной местности. Выжать из модели 100 000 км едва ли удастся. Однако практичность наряду с доступной ценой с лихвой окупают все недостатки модели «Актив».
PS: Сейчас модель уже сняли с производства, поэтому найти оригинальные детали довольно проблематично. Однако новые запчасти авторитетных производителей вполне совместимы с представленным мопедом.
Технические характеристики
| Двигатель | |
| Тип двигателям | Четырехтактный |
| Система охлаждения | Воздушное |
| Объем двигателя | 50 или 80 куб.см |
| Максимальная мощность | 3 Квт при 7500 об/мин |
| Система пуска | Электростартер /кикстартер |
| Трансмиссия | |
| КПП | Клиноременной вариатор |
| Расход топлива, средний | 2 л/100км |
| Шасси | |
| Передняя подвеска | Телескопическая вилка |
| Задняя подвеска | Маятниковая, с двумя передними амортизаторами (перьями) |
| Тормозная система передняя | Дисковый |
| Тормозная система задняя | Барабанный |
| Покрышка, передняя/задняя | 3,5х10 |
| Габариты и масса | |
| Размеры | 1720 мм х 625 мм х 1035 мм |
| Масса | 82 кг |
| Максимальная нагрузка | 120 кг |
| Другие параметры | |
| Цвет | Красный, синий, черный |
| Максимальная скорость | 55 км/ч |
| Количество мест | 1 |
| Цена | |
| Новый | $700 |
| Б/у | от 10 000 руб. |
Расходники и запчасти
Избегайте скутеров с уникальным дизайном корпуса – тяжело искать запчасти
при необходимости замены, сравнивайте модели пофото . После покупки правильно обкатайте скутер – все новые узлы и механизмы должны притереться друг к другу. Производители индивидуально устанавливают рекомендованный тип масел и сроки их замены.
При использовании качественного моторного и трансмиссионного масла, замена производится приблизительно каждые три тысячи километров. Систематически обслуживайте карбюратор
,аккумулятор , воздушный фильтр, бензофильтр и бензошланги – продлите жизнь вашего транспорта. Ремень вариатора нуждается в замене каждые 10-14 тысяч километров.
В конце и начале каждого выездного сезона выполняйте профилактические мероприятия по протяжке и смазке всех рабочих узлов. Используйте качественное топливо и топливные присадки – они существенно продлевают жизнь двигателя.
Разборка двигателя 157qmj 150 кубов
Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.

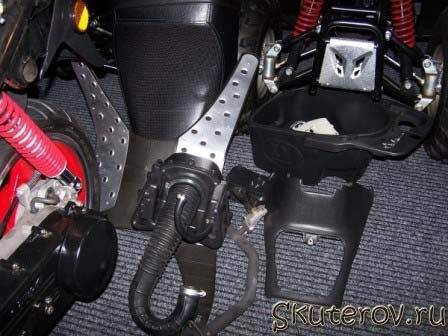

Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.
Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.
Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.
Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!
Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).
Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.
Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.
Откручиваем два болта и снимаем натяжитель.
Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта
Осторожно удаляем ГБЦ
Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.
Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.
Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.
Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.
Обзор и внешний вид
Модель «Актив» создавалась на основе старых «Альфа» и «Дельта». Отметим, что данные мопеды зарекомендовали себя на рынке СНГ как практичные и безотказные транспортные средства. Можно с уверенностью сказать, что Active воплощает в себе только лучшие качества своих предшественников.
Внешность Viper Active целиком и полностью позаимствована у скутера. Об этом говорит типичная приборная панель, обилие пластика, открывающееся сиденье, съемная передняя корзина и прочие детали. При взгляде на мопед всегда возникают три эпитета: практично, надежно, неплохо.
Простая приборная панель оснащена спидометром со шкалой пробега до 100 тыс.км., индикатором фар, топливной шкалой, индикаторами поворотника и датчиком переключения передач. Тем не менее, отсутствие тахометра немного портит картину.
Слева расположены кнопки дальнего/ближнего света, поворотники, гудок и регулятор пусковой заслонки (подсос) для подачи бензина в карбюратор вайпер актив. Справа находится рычаг передних дисковых тормозов, габариты, свет и, конечно, стартер.
Пластиковая обшивка смотрится на Вайпере великолепно. Однако царапины и трещины (особенно если ненароком упасть) неизбежны. Ножка кикстартера и педаль заднего барабанного тормоза работают превосходно. Однако неизвестно, будут ли детали так же исправно работать спустя определенный срок.
Лучшие скутеры с объемом двигателя до 500 куб. см.
BMW C 400 X
Рейтинг: 5.0
Первое место рейтинга достается одному из нескольких представителей BMW в сегменте скутеров, разработанных на основе новых технологий, но с применением старых методов аутсорсинга. Сосредоточение производства C 400 X в Китае повышает конкурентоспособность модели в ранге среднеразмерных скутеров…и, что очень приятно, нисколько не влияет на аспекты качества и надежности.
Что и говорить: внешне BMW C 400 X производит очень приятное впечатление: отделка выполнена в лучших традициях немецкого гранда машиностроения. Внутри находится 350-кубовый движок мощностью 33 лошадиных сил, который позволяет модели уверенно разгоняться до 140 километров в час (и медленно до 160-ти). При этом расходование топлива у скутера самое лучшее в сегменте: всего 3 литра на 100 километров пути, из-за чего одного полного бака может хватать на 350 километров. Да, в штатной комплектации пользователям недоступно высокое ветрозащитное стекло, однако при покупке оного на скутере можно покорять дальние дистанции – и подвеска, и комфортабельность сидений это позволяют. Кроме того, стоит отметить и отличную приспособленность C 400 X к маневрированию в плотном потоке, что также дает уверенно покорять городские дороги.
Достоинства
- низкий расход топлива;
- приспособленность скутера под езду по городу и для путешествий;
- мощный двигатель, позволяющий разгоняться до 160 км/ч;
- наличие систем контроля пути и антиблокировки тормозов;
- приятный внешний вид (в духе компании BMW);
- комфортабельность сиденья и подвески.
Piaggio MP3 300
Рейтинг: 4.9
Piaggio MP3 – уникальный скутер во всех смыслах этого слова. колесная база этой модели включает в себя 3 колеса, 2 из которых располагаются на передней оси. Естественно, такое исполнение придаёт байку устойчивости, но, по большому счету, второе колесо спереди не ощущается, разве что передок становится чуть тяжелее. В качестве мотора на MP3 установлен 300-кубовый агрегат мощностью 22 лошадиные силы – идеальный вариант для тяги 200-килограммового корпуса с дополнительным грузом. Он позволяет развивать скорость до 120 километров в час, что для города – более чем достаточно.
А вот на трассе лишние 10-20 километров в час бы очень не помещали. Дело в том, что, двигаясь на отсечке, практически невозможно совершить уверенный обгон транспортного средства, идущего на соответствующей этому скорости. По подвеске также следует отметить дополнительную жесткость, которая присутствует на передней оси. Если аккуратно проходит неровные участки, вы не почувствуете даже тряски, а вот влетая в яму двумя колесами, пробития стоек не избежать. Дизайн более чем скромный, но весьма приятный, поддающийся дополнительному тюнингу. По стоимости разница с Vespa отсутствует – но, согласитесь, трехколесные скутеры в России встречаются не часто.
Достоинства
- 2 колеса на передней оси;
- отличный вариант для передвижения по городу;
- жестковатая, но комфортная подвеска;
- удобные сиденья;
- большое количество элементов тюнинга.
На что обращать внимание при выборе скутера?
Во время подбора оптимальной модели стоит концентрироваться на следующих параметрах:
- Страна производителя. Компании из Японии традиционно выпускают дорогие, но качественные устройства, которые в разы лучше аналогов из Китая. Российские скутера выпускаются с оптимальным сочетанием цены и качества. При дешевой или средней цене, они неплохо выдерживают отечественные условия эксплуатации.
- Число тактов мотора. В приоритете современных производителей четырехтактные мопеды. К их достоинствам относится тихая работа, экономный расход топлива, меньшие выбросы загрязняющих компонентов в атмосферу и более отзывчивое управление, но и цена на них выше. Существуют и двухтактные модели, они проще в строении и обслуживании, быстрее стартуют и в целом более резко реагируют на изменения положений рукояти. Также они легкие и дешевые, но вызывают много шума, неравномерно набирают скорость, потребляют больше масла, топлива и генерируют много дыма.
- Пассажировместимость. В ассортименте модели на одного и двух человек.
- Емкость АКБ. Емкий аккумулятор позволит реже подключать его к сети.
- Потребление топлива. Японские скутера преимущественно более экономные, порой расход меньше в 2 раза в сравнении с китайскими или российскими аналогами.
- Величина колес. Оптимальным является диаметр покрышек R На больших колесах легче преодолевать дорожные неровности.
Закон о получении водительского удостоверения на скутер
Процесс получения прав в РФ регламентирует ФЗ №196 от 10 декабря 1995 года «О безопасности дорожного движения». Категории удостоверений закреплены в статье 25 вышеуказанного нормативно-правового акта. 5 ноября 2013 года классический перечень был дополнен категорией М. Ее наличие необходимо для управления мопедами и скутерами с объемом двигателя до 50 кубических сантиметров. Непосредственно удостоверения начали предоставляться с 5 ноября 2014 года. С этой даты водители мопедов и скутеров могли поступить на обучение в автошколу и получить водительское удостоверение.
Определенные коррективы затронули ПДД РФ. В частности, в пункте 1.2 закрепили определение мопеда. Им именуют двух или трехколесное механическое транспортное средство, максимальная скорость которого не может быть больше 50 км\ч, а рабочий объем двигателя внутреннего сгорания не превышает 50 кубических сантиметров. По определению сюда же подходит маломощный скутер. Чтобы управлять такими ТС, необходима категория прав М.
Если установлен электродвигатель, его максимальная мощность в режиме длительной нагрузки должна составлять 0,25 — 4 кВт. К мопедам приравниваются квадроциклы, обладающие аналогичными техническими характеристиками. Водитель такого транспортного средства обязан иметь при себе водительское удостоверение категории М (пункт 2.1 ПДД РФ).
Поскольку скутер – это нечто среднее между мопедом и мотоциклом, сходимость в наличии прав также присутствует. Их категория зависит от мощности двигателя. Если вышеуказанные характеристики для мопеда превышены, может потребоваться удостоверение А1. В 2020 году такие права необходимы на мотоциклы и скутеры с рабочим объемом двигателя внутреннего сгорания, не превышающим 125 кубических сантиметров, и максимальной мощностью до 11 кВт. Если показатели выше, потребуется удостоверение категории А.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Пошаговая инструкция получения прав категории М
Чтобы получить водительское удостоверение на скутер в 2020 году, необходимо пройти профессиональное обучение и сдать экзамен (статья 26 ФЗ №196 от 10 декабря 1995 года «О безопасности дорожного движения»). Действовать предстоит по следующей схеме:
- Выбрать автошколу, в которой присутствует необходимая программа, и подать заявление.
- Дождаться зачисления, оплатить обучение и завершить теоретические и практические занятия.
- Сдать внутренний экзамен и подготовить пакет документов для ГИБДД.
- В назначенный день посетить место проведения экзамена и выполнить поставленные задачи.
- Узнать итоговый результат. Если он положительный, можно получить права.
Для того, чтобы гражданина допустили до экзамена на получение прав на скутер, потребуется подготовить пакет документов. В список нужно включить:
- удостоверение об окончании автошколы;
- заполненное заявление;
- паспорт;
- медицинскую справку.
Экзамен будет проводиться в соответствии с положениями параграфа 2 постановления Правительства РФ №1097 от 24 октября 2014 года «О допуске к управлению транспортными средствами». Испытание состоит из теоретической и практической части. Если гражданину необходимы права на скутер, езда в городе не осуществляется. Испытание ограничивается выполнением заданий в условиях автодрома.
Проверку знаний проводят уполномоченные должностные лица в подразделении Госавтоинспекции. Изначально гражданин должен сдать теорию. Проводится проверка:
- знаний ПДД;
- понимания ответственности за несоблюдение правил;
- освоения информации о допуске транспортного средства к эксплуатации;
- присутствия сведений об оказании первой медицинской помощи.
Когда теория пройдена успешно, предстоит сдать практику. Во время неё оценивается умение трогаться с места, маневрировать на скутере, использовать зеркала заднего вида. Комплекс упражнений состоит из 3 частей. Человек обязан выполнить их все. Если успешно выполнить упражнение не удалось, проводится пересдача. Она выполняется по тем же принципам, что и пересдача теории. Единственное отличие – теоретический экзамен на получение водительского удостоверения на скутер имеет срок годности. Через 6 месяцев потребуется пересдавать и его.
Элементы цепи зажигания.
Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).
Модуль зажигания CDI.
Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.
К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.
Катушка зажигания.
Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.
Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.
Свеча зажигания.
С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).
На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.
Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.
Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.
До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.
Стартёр.
Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.
Запуском стартера управляет пусковое реле (10).
Пусковое реле размещено с правой стороны на раме скутера. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Так запитывается пусковое реле.
Датчик и индикатор топлива.
Датчик уровня топлива (14) встроен в топливный бак.
От датчика отходят три провода. Зелёный является общим (минус питания), а двумя другими датчик подключается к индикатору уровня топлива (11), который установлен на приборной панели скутера.
Датчик топлива (14) и индикатор (11) являются одним устройством и запитываются постоянным стабилизированным напряжением. Так как два этих устройства разнесены между собой, то они соединяются трёхконтактным разъёмом. Плюсовое напряжение питания поступает на индикатор топлива и датчик по чёрному проводу с замка зажигания.
Если разомкнуть трёхконтактный разъём, идущий от датчика топлива, то индикатор топлива перестанет показывать уровень топлива в баке. Поэтому, если у вас не работает индикатор топлива, то проверьте соединительный разъём между датчиком и индикатором топлива, а также убедитесь, что на них подаётся напряжение питания.
Также стоит помнить, что напряжение питания на датчик и индикатор подаётся при замкнутом положении замка зажигания (12). По схеме – это правое положение.
Что такое реле-регулятор напряжения мопедов Viper, Delta, Alfa:
Нужно заметить, что в зависимости от генератора, который установлен на мопед, устанавливается разные реле-регуляторы. На однофазный генератор (5-6 катушек) устанавливается реле которое показано на фото, в то время как на двуфазный генератор (2 катушки) устанавливается реле SH6108-12(ставится на японские скутера)
Купил очередной вайпер актив. Еще раз убедился что родные регуляторы полной г….(извиняюсь за выражение) Опять дохлая акума! Обидно! Надо новую схему регулятора паять и чуть доматать обмотку генератора. тогда толк будет)) С ув. Эдуард Орлов
Аккумулятор нужно беречь от перезаряда. Напряжение в сети выше чем 14.5 V недопустимо. Аккумулятор будет кипеть. Так же плохо если напряжение ниже 13.8V не дозаряд. Но это не грозит китайским мопедам. У двухкатушечного, а вернее одно катушечного генератора частая проблема это перезаряд и не долговечный регулятор. Поэтому советую приделать доп. прибор, вольтметр. В случае перезаряда можно гасить подключением к аккумулятору лампы не ниже 21 свечи. По накалу как свет тормоза.
Источник
Подведем итог
С каждым годом, в России становятся популярнее мотокросс и эндуро
Выбирая мотоцикл, нужно обратить внимание на репутацию и надежность производителя. Подбирать такую технику следует учитывать свои физические способности. Определитесь, какому двигателю отдать предпочтение
На качестве лучше не экономить, но учитывайте стоимость технического обслуживания
Определитесь, какому двигателю отдать предпочтение. На качестве лучше не экономить, но учитывайте стоимость технического обслуживания.
Кроме мотоцикла, нужно учитывать стоимость запчастей, их доступность и цены на защитную экипировку. У кроссовых и эндуро мотоциклов, расходники – почти все детали, многие из которых нуждаются в постоянной замене. Однако настоящих любителей нестись навстречу ветру это не остановит!
https://youtube.com/watch?v=zXS7-fgNa2w
