Меняем лампочки на приборной панели ВАЗ-2114 своими руками: может быть светодиоды?

Сгоревший предохранитель

1. Стрелочный указатель температуры жидкости.
2. Обороты двигателя (частота вращения коленчатого вала).
3. Включен левый указатель поворотов.
4. Включен правый указатель поворотов.
5. Указатель скорости движения.
6. Указатель уровня топлива в баке.
7. Указатель критического уровня топлива (6-76 л).
8. Включены габаритные огни или фары ближнего света.
9. Критически низкий уровень тормозной жидкости.
10. Включены фары дальнего света.
11. Кнопка управления часами и сброса суточного пробега.
12. Счетчик суточного и общего пробега.
13. Включены аварийные огни (все указатели поворотов мигают).
14. Неполадки двигателя и его систем.
15. Часы и температура.
16. Нет зарядки аккумуляторной батареи.
17. Включен стояночный тормоз («ручник»).
18. Низкое давление масла в картере.
19. Резервный индикатор.

Как произвести замену лампочек приборной панели ВАЗ 2114

Перегоревшие лампочки на панели приборов — это неприятно. Без них водитель не может получить всю необходимую информацию о состоянии своего автомобиля. Приборная панель на ВАЗ 2114 никогда не отличалась надёжностью, так что владельцу этого автомобиля рано или поздно придётся менять в приборке одну или несколько лампочек. О том, какие манипуляции нужно будет провести своими руками для замены, расскажем ниже.

Она очевидна: лампочку в приборной панели меняют тогда, когда она перегорела. Произойти это может как из-за внезапного скачка напряжения, так и из-за истечения срока годности лампочки.

Изначально в приборной панели ВАЗ 2114 стоят обычные лампы накаливания на 12 вольт, так что любую из них можно заменить новой. Это наиболее дешёвый вариант, хотя и не самый долговечный. По этой причине многие автолюбители предпочитают заменять лампочки накаливания светодиодами. Популярнее всего светодиоды марки Sho-Me. Цвета: синий, красный и белый. Производятся в Корее. Если же было решено поставить традиционные лампы накаливания, то выбор автовладельцев обычно падает на продукцию фирм Philips и Osram.

Инструменты и расходные материалы

1. Комплект новых лампочек для приборной панели.
2. Отвёртка крестовая с удлинительной насадкой.
3. Отвёртка с плоским жалом, средних размеров.
4. Плоскогубцы.

Как поменять на приборной панели ВАЗ 2114

1. Открывается кабина, провод, идущий на прикуриватель, отключается.
2. С помощью крестовой отвёртки откручиваются 3 самореза, удерживающие боковую панель. Кроме саморезов снизу (у пола), она удерживается пластиковой защёлкой, которая аккуратно отгибается, после чего панель снимается.

   Саморезы выкручиваются, боковая панель снимается

3. Теперь снимается вторая боковая панель (та, что находится справа от магнитолы). Она крепится на 5 саморезах. Они выкручиваются крестовой отвёрткой, затем панель снимается.
4. Под снятыми панелями (слева и справа от магнитолы) есть 2 самореза, на которых держится как приборная панель, так и магнитола. Эти саморезы выкручиваются.

   Выкручиваются саморезы, удерживающие магнитолу и панель

5. В правом верхнем углу панели, над магнитолой, имеется небольшая заглушка. Она аккуратно поддевается плоской отвёрткой и извлекается из гнезда. Под ней находится саморез. Он откручивается крестовой отвёрткой.

   Этот саморез находится под заглушкой

6. Теперь с передней панели вручную снимается регулятор вентилятора печки. Также снимаются наконечники на рычажках дроссельной заслонки. Вручную их снять не удастся, так что сначала они немного сдвигаются плоской отвёрткой и только после этого снимаются руками.
7. Рулевое колесо с помощью регулятора опускается максимально низко. После этого открывается доступ к двум саморезам, находящимся на козырьке над рулевой колонкой. Они выкручиваются крестовой отвёрткой.
8. Теперь откручивается ещё пара саморезов, находящихся на козырьке над приборами, после чего приборная панель снимается.

   Эти саморезы удобнее извлекать отвёрткой с трещоткой

9. Длинной крестовой отвёрткой откручиваются саморезы, на которых держится блок с приборами, после чего весь блок извлекается из ниши, от него отсоединяются все провода и разъёмы.
10. На задней поверхности блока, рядом с разъёмами для проводов, видны гнёзда с лампочками подсветки. Лампочки, которые необходимо заменить, аккуратно выкручиваются плоскогубцами и заменяются новыми.

    Лампочки из блока выкручиваются плоскогубцами

11. После замены производится обратная сборка приборной панели.

Видео по замене

Важные моменты

• При выкручивании лампочек из приборного блока нельзя прилагать слишком больших усилий. Чтобы выкрутить лампочку, необходимо повернуть её против часовой стрелки примерно на 90 градусов. После этого будет слышен характерный щелчок, который означает, что крепёжные усики вышли из гнёзд, и лампочку можно извлекать.
• Для выкручивания саморезов из козырька над рулевой колонкой лучше всего воспользоваться коротким воротком-трещоткой для отвёртки, поскольку места там мало и выкрутить эти винты длинной крестовой отвёрткой будет сложно.
• Перед тем как отсоединять провода от блока приборов, имеет смысл пометить их маркером, чтобы не перепутать при обратной сборке.

Поменять лампочки на ВАЗ 2114 просто. Но чтобы до них добраться, автовладельцу придётся снимать приборную панель целиком, даже те её участки, которые к лампочкам никакого отношения не имеют. Такую «конструктивную особенность» автомобиля трудно назвать удобной, но, к сожалению, иного способа поменять пресловутые лампочки просто нет.

Почему лампочки выходят из строя

Главная причина относительно быстрого перегорания – это довольно сложные условия эксплуатации. Сокращают ресурс:

• перепады напряжения;
• вибрация;
• перегрев (в закрытом пространстве панели приборов это нормальное явление).

К тому же нити накаливания имеют короткий срок службы, составляющий всего 1500 часов.

Кроме того, лампы могут перестать работать из-за:

• повреждения проводки;
• разрушения дорожек платы;
• окисления контактов;
• перегорания предохранителей, вследствие короткого замыкания и т. д.

По этой причине перед заменой лампочки в Ладе 2114 желательно узнать, из-за чего она перестала работать. Пока первопричина не будет установлена, ситуацию исправить не удастся.

Снятие панели приборов и замена лампочек

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку

Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть

Нужно отключить провод от прикуривателя;
Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
Снова необходимо отсоединить все провода, идущие к панели;
Выкручиваются четыре самореза и панель можно вынуть со своего места

Делать это необходимо осторожно и аккуратно.. Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда

Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

http://autovaz-2114.ru

И так я, продолжаю ремонт своего автомобиля. Вопрос стал в том, что я купил через интернет магазин себе маршрутный компьютер мультитроникс Х 140. В месте штатной установки его на панель должен был быть разьём для его подключения, что абсалютно облегчает задачу при его установке но разьёма не оказалось. В моей памяти всплывали картинки в которых он настойчиво находился там в разьёме для установки и эта мысль не давала мне покоя. На днях устанавливал колонки на передние двери и всё время искал этот разьём глазами и убеждался, что надо как то лезть под панель, а разбирать всю мне очень не хотелось так как был наслышан о трудоёмкости этого процесса. У меня не работала одна лампа подсветки на датчике авто прбега и в очередной раз просматривая названия роликов на хостинге ютюб в надежде найти ролик с установкой маршрутного компьютера при отсутствии разьёма, а таковых нет я, наткнулся на ролик по замене ламп на панели приборов. Просмотрев его я возрадовался простоте этого процесса и предвкушением всё же убедить себя в полном отсутствии разьёма я закупился пятью лампами на замену (так на всякий случай) и сейчас после работы приступил к раскурочиванию своего авто. И так начнём.Для начала снимаем боковые панели с лева и с права:

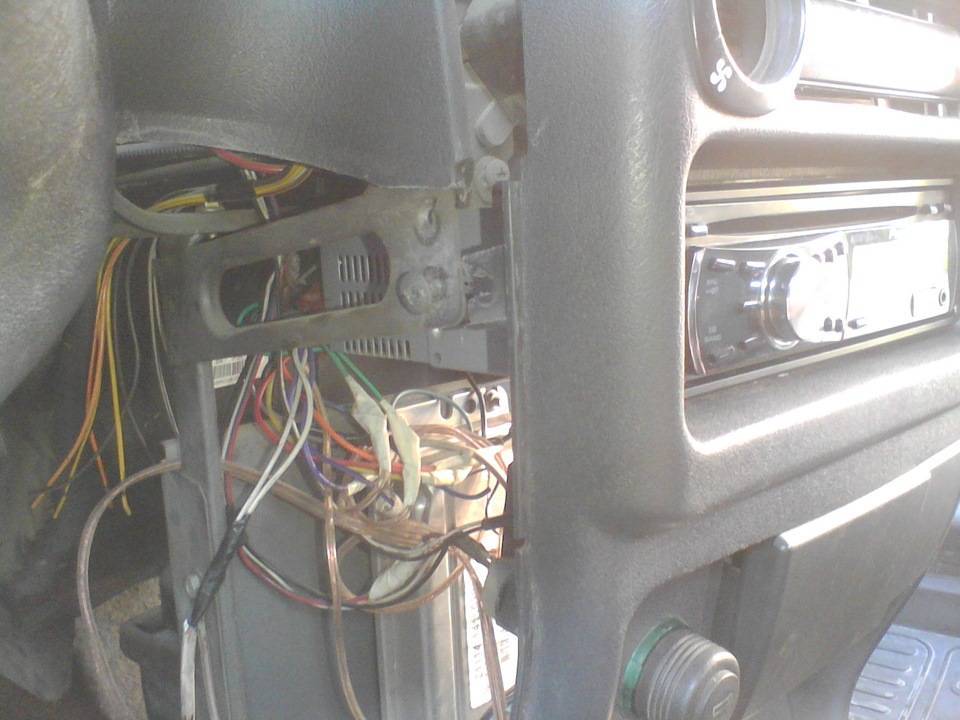

Левая панель

Правая панель

Затем откручиваем по самарезу держущих саму переднюю панель:

Снимаем переключатель вентилятора и ползунки регулировки с печки:

Переключатель вентирятора пришлось поддеть отвёрткой, а ползунки снялись легко хотя там есть защёлки возможно потребуется, что то плоское что бы отжать защёлку.

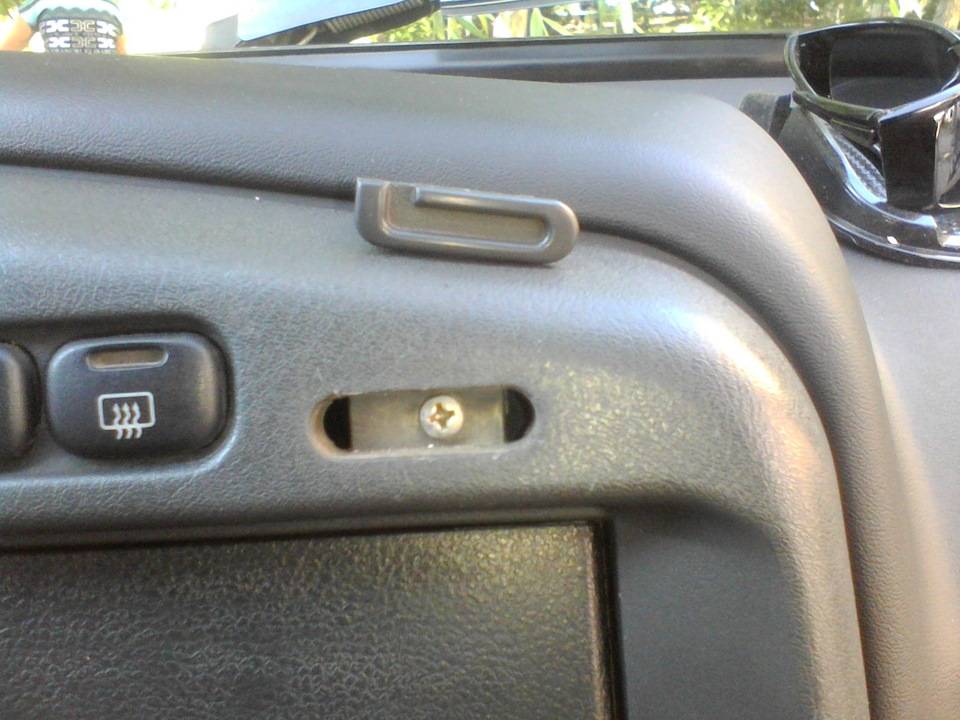

Снимаем заглушку с права на панели в виде не понятного знака. Госамарез самарез крепящий панель:

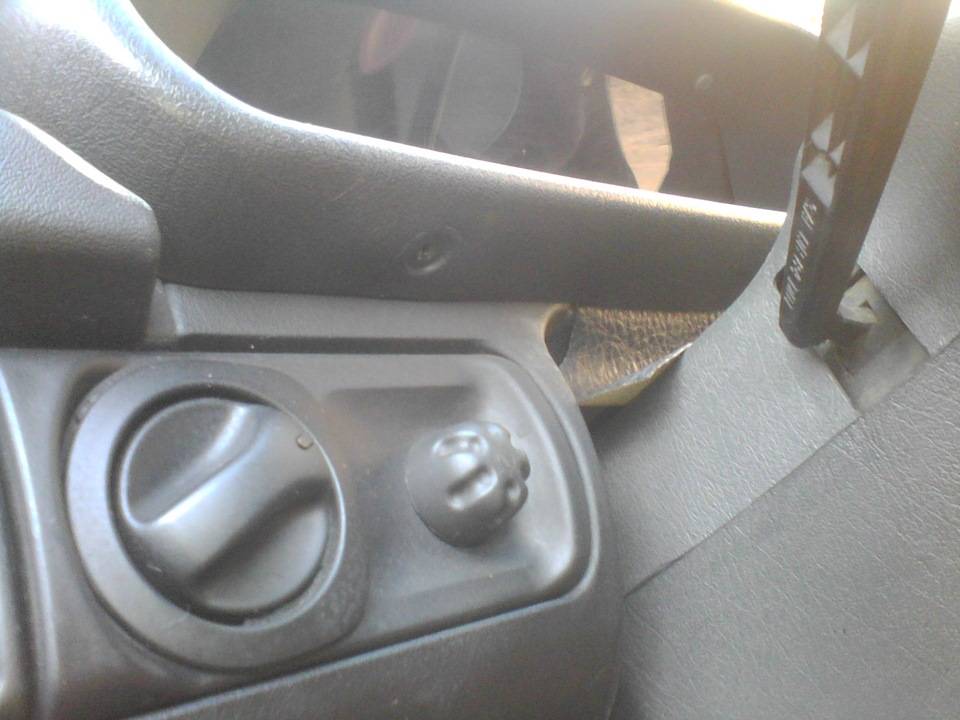

Откручиваем самарезы сверху приборной панели:

Вот они с верху

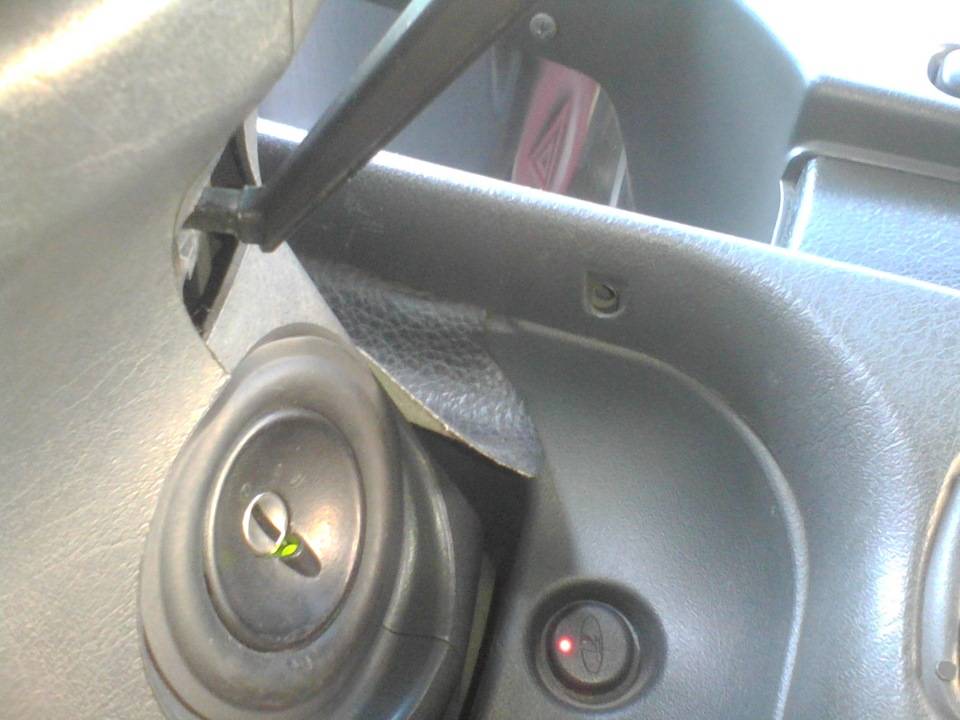

Снимаем самарезы снизу панели приборов. У меня они отсутствовали так как там уже кто то лазил. Поэтому я снял пустые отверстия:

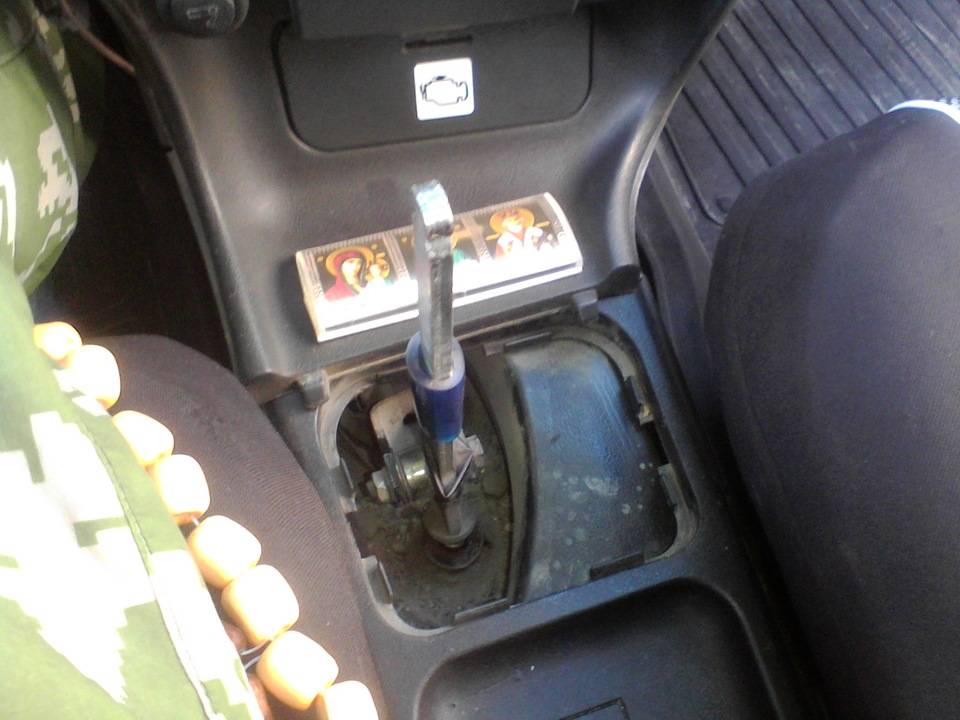

Снимаем чехол с рычага переключения передач, ставим любую передачу 2; 4 без разницы:

И тянем панель на себя. Выходит в натяжку но выходит достаточно, что бы добраться до приборной панели.И четь не забыл. О радость то какая я нашёл разьём для подключения маршрутного компьютера:

Счастье то какое!

Приступаем к демантажу панели приборов. Возможно, что у вас она ещё будет крепиться на самарезы вверху у меня крепилась только на два боковых болта:

Откручиваем их и вытаскиваем панель на сколько возможно ещё удерживают ещё два разьёма которые надо снять:

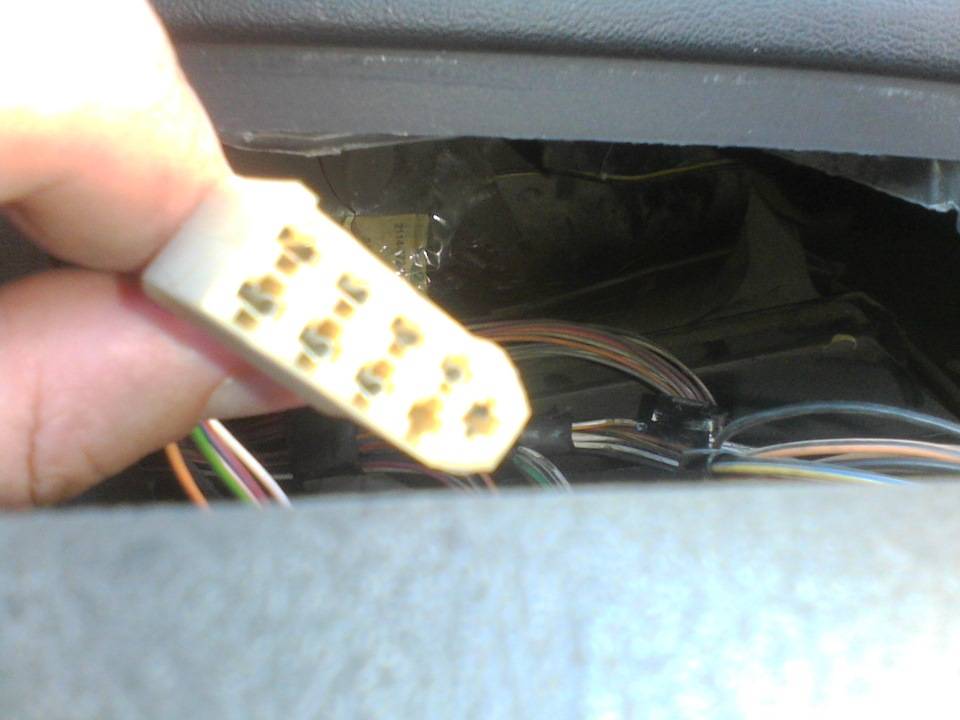

Вот они. Один белый другой красный

Как подключить выключатель с регулятором яркости

Первое, что необходимо сделать при подключении диммера к выключателю – это отключить электричество на щитке. Дальше алгоритм будет следующим:

1. Снять корпус выключателя с панелью, клавишами и крышкой, закрывающей все соединительные элементы.
2. Ослабить с помощью отвертки крепление и вытянуть конструкцию из стены.
3. Убедиться в целостности изоляционного слоя контактов, отсоединить их от клемм.
4. Взять светорегулятор и подсоединить его провода к освободившимся клеммам, проверить надежность креплений.
5. Поставить диммер на место выключателя, закрепить его в стене.
6. Восстановить подачу электрического тока.
7. Проверить работу диммера.

В процессе подсоединения контактов нельзя оставлять оголенные участки длиной более 3 мм. Из необходимо обрезать или дополнительно изолировать.

Преимущества и недостатки регуляторов света

Регуляторы света активно используются при монтаже систем освещения ввиду своих явных преимуществ:

• долгий срок службы;
• контроль степени освещения;
• плавный запуск;
• возможность дистанционного управления;
• настройка таймера;
• экономия электроэнергии.

Светорегуляторы нередко используются в светодизайне, для подсветки картин и предметов искусства, для управления не только центральным освещением, но и дополнительным в виде бра и торшеров.

Современные модели встраиваются в модули освещения системы «Умный дом», переводятся на голосовое управление и могут претворять в жизнь различные световые сценарии, включающие регулирование степени освещенности.

К недостаткам следует отнести необходимость четкого соотношения мощностей регуляторов и источников света. Особенности напряжения также могут спровоцировать некорректное функционирование реостатов.

Ряд ламп, в особенности оборудованные ЭПРА, плохо совместимы с диммерами. Данные комбинации используются крайне редко из-за создаваемых друг другу помех.

Метки: пересвет, панель, ваз

Комментарии 84

Кто подскажет, сделал пересвет приборки на синий, как сделать еще стрелки ярко красными, а то ночью их не видно

Я брал у жены алый лак для ногтей, и красил стрелки тонким слоем со всех сторон.

норм валит, 7000 на тахометре 180 на спидометре

Классно! Но почему стрелки температуры и уровня топлива поднимаются и потом падают?

так проверка приборки в действии

Прикольное решено, а где брали плату под смд диоды?

гуд! только пока не вьёхал за счёт чего стрелки цвет менят при передвижении?

Разные светодиоды на плате подсветки стрелок.

однозначно в закладки, пока самое лучшее что видел!

чем пленку клеил обратно?

Классно. Надо наладить массовый выпуск и установку.

Клева сделал, я пересвет делал диодной лентой) а эти платы продаются где то или сам делал?

Клева сделал, я пересвет делал диодной лентой) а эти платы продаются где то или сам делал?

Их можно заказать.

Как понять «стрелки снимаются против часовой»?

Против часовой крутишь и тянешь на себя)

Так же против часовой только вдавливаешь ее. Я так делал

хорошая работа, я вот не пойму, каким образом стрелки цвет меняют если там обычный смд 3528?

Разные светодиоды на плате подсветки стрелок

они подключены последовательно, я так полагаю они по разному свечение дают из-за разности напряжений самих диодов? при уменьшении шима красный горит в полную силу а в то время синиму не хватает напруги и он тусклеет я правильно понимаю?

Просто при движении стрелки область подсветки указателя плавно перемещается над светодиодами. Потому и плавно цвет стрелки меняется. Там смена цвета от электроники не зависит никак.

тфу ты блин=)))) везде сложности вижу) спасибо за разьяснение)

Пожалуйста: -) всё гениальное — просто: -)

Просто при движении стрелки область подсветки указателя плавно перемещается над светодиодами. Потому и плавно цвет стрелки меняется. Там смена цвета от электроники не зависит никак.

а еще вопрос по контроллеру он запоминает настройки яркости ?

Не могу сказать. Это к автору темы.

ЁЁЁЁЁ да ты ещё и земляк))) ну тады ваще Красавчиг))

вот хочу на скорпе сдела а руки не доходят)) ну и не совсем силён в этом))) тоесть с плавной подсветкой! сможеш заварганить?

время будет обязательно сделаю)

молодец, отлично смотрится

что с тахотетром случилось?) почему только больших приборов сделаны стрелки?

в смысле что с тахометром? так захотел

Резинки не плотно прижал на дисплее

нериаально круто ! просто слов не подобрать ! молодец !

тебе спасибо ! такие как ты заставляют стремиться к чему то большему )

А мне такую забабахат? Сколько стоит будет?

Очень круто! Респект и завидос!

я не смог у себя стрелки снять, тянул тянул и сломал.

ооо( надо было аккуратней)

Зачет! вот только свет все равно немного проходит немного через светофильтр поляризатора

это телефон так передал. в живую все хорошо)

Кайф! Посоветуй, где взять-как сделать подсветку стрелок для щитка классики с аналогичными стрелками в одноцветными SMD — надо плату печатную обязательно делать?

На классике подсветить так можно только спидометр и тахометр. К сожалению я не делал обзор именно про стрелку так как торопился все воткнуть на место. СМД диоды я просто приклеил под стрелку саму стрелку делал из пластиковой красной прозрачной линейки, черный колпачек на нее из АКБ бесперебойника на 7а/ч в него же вставлен свинцовый противовес чтоб показания правильные были

Добрый день Друзья! обратились ко мне за помощью сделать пересвет приборной панели ВАЗ 2114. нового ничего лепить не стал, воспользовался темой уважаемого мною человека Евгегия autolubitel2110 по пересвету приборки! сделал довольно таки быстро и в принципе хорошо! что было сделано? Разбор приборки, чистка, удаление лишнего пластика(совсем чуть чуть!) Чистка шкал от родного зеленого цвета и от напыления под лампы накаливания. увеличение отверстия под стрелки и создание колодцев под них Смена цветов осуществляется путем включения одновременно зажигание и габаритов, и при выборе нужного нам цвета выключаем габариты, цвет остался в памяти. никаких кнопок и крутилок! провода все подключаются в самой приборке, не каких отдельных нет, тоесть как сняли приборку так и поставили обратно! есть режим день и ночь! на фото в синем варианте как раз с режимом ночь!

всем спасибо за внимание! по возникшим вопросом, обращайтесь, буду рад помочь!

следите за дальнейшими работами

, скоро будет пересет всего салона салона Желтой субмарины и пересвет приборной панели гран чароки!

Как улучшить приборную панель?

В любом автомобиле отечественного автопрома панель приборов не самая красивая визуально и практически все автолюбители готовы любыми способами улучшить ее внешний вид. К тому же это первый элемент любимой машины, который попадается на глаз постоянно.

Вариаций для его модернизации масса. Самое главное знать, чего хочет водитель, а исполнить это не составить особого труда как для самого владельца, так и для мастера в сфере электроники. Самой простой модернизацией и в тоже время самой популярной является замена лампочек. Это позволяет вдохнуть новую жизнь в вашу приборную панель, сделать ее уникальной и не похожей на другие. Кроме лампочек, можно поменять и рисунок приборки. В автомагазинах доступен большой выбор различных вариантов фона на любой вкус.

Как поменять лампочки на панели приборов ВАЗ-2114

Нужно начать с самого важного, а точнее с совокупности приборов, здесь как раз лампы выходят из строя чаще всего и меняют их, соответственно, чаще. Стоит сразу предупредить, что менять лампочки довольно просто, но довольно тяжело снять все детали с торпеды

1. Начнём. Сядьте в вашу машину и расположитесь поудобнее, возьмите в руки отвертку, около ваших ног, со стороны водителя и со стороны пассажира вы должны будете выкрутить парочку болтиков, которые прикрепляют накладку (пример на фото снизу), снимите их и положите рядом с собой, чтобы не потерять.
2. После того, как вы выполнили первый шаг, вы сможете открыть удобный доступ к болтам, которые прикрепляют центральную консоль. Их нужно будет убрать с помощью отвертки (будет всего лишь два винта, один со стороны водителя, другой со стороны возможного попутчика). После этого про верхнюю часть можно на немного забыть, с ней мы закончили.
3. Теперь мы будем работать с верхней частью консоли. Нужно взять плоскую отвертку и с её помощью снять маленькую накладку (пример на фото). Под накладкой будет находиться небольшой болтик, под который нужна отвертка крестообразного типа. Вам требуется полностью открутить этот винт и вы готовы к финишу.
4. В конечном этапе нам не понадобятся отвёртки, здесь уже чисто ручная работа. Нужно снять ручки, с помощью которых вы включаете вентиляторы, также вам нужно снять все пластиковые накладки, которые находятся на небольших рычажках. Но есть одно «но»: они хорошо крепятся и тянуть их со всей силы не нужно, здесь нам уже нужна будет отвертка. (пример размещения фиксаторов на фото).
5. Теперь всё практически готово, осталось только убрать ещё парочку винтиков на правой стороне с помощью отвертки (пример на фото). Ещё несколько таких же болтов останется в левой части, их тоже нужно аккуратно выкрутить и положить где-то неподалеку.

• Теперь вам нужно очень внимательно и плавно потянуть на себя всю центральную консоль автомобиля, таким образом вы должны её снять.
• После этого положите консоль на какое-то удобное место, главное – ничего не отсоединять! Расположите консоль так, чтобы вы могли достать до всех инструментов и их комбинаций. Будьте очень осторожны и не порвите провода, которые располагаются с другой стороны.

1. Сосредоточение приборов на ВАЗ-2114 тоже прикреплен болтами, они находятся сбоку и их тоже нужно убрать крестообразной отверткой. Сядьте на место водителя и полностью снимите панель приборов, здесь тоже нужно быть предельно осторожным, сильно дёргать нельзя, потому что сзади провода соединяются вместе с колодками. Провода нужно отсоединить и аккуратно на торпеду. Проследите за тем, чтобы ваши колодки не упали в торпеды, так как их придётся доставать, а это снова потраченное время.

Кстати, вынуть лампочку довольно просто, для этого нужно достать патрон и извлечь его, делается это тоже легко, достаточно прокрутить его влево и достать. Для того чтобы достать лампочку, вам потребуется чем-то поддеть её за медные усики и потянуть на себя, таким образом вы сможете её вытащить из патрона. Кстати, собранные лампочку и патрон можно купить в магазине, они продаются уже в готовом для работы состоянии!

1. На этом наша работа практически закончена, теперь осталось установить лампочки и проверить работу. Настало время ставить консоль на своё место, кстати, она может трещать на различных ямах или кочках, если такое происходит, то панель нужно будет просто проклеить.

Вот и всё, как видите, данный процесс был не очень долгим и тяжелым. Вот ещё один совет: не следует брать различные дешёвые лампочки для замены, ведь вы поменяете шило на мыло, так как продукты из Поднебесья довольно быстро выходят из строя.

Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

Яркая подсветка

Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Почему не работает панель приборов

Разобранная приборная панель Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

• Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
• Разъемы окислились;
• Электропроводка имеет неисправности, в цепи возникли дефекты;
• Блок предохранителей перестал работать;
• На общей контактной плате появились повреждения;
• Система габаритов повреждена;
• Нет минуса на кузов (массы).

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Схема разбора панели

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

• Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
• Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
• Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
• Отключите колодку жгута проводов от прикуривателя;
• С рычага снимите рукоятку;
• Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
• Открутите болты фиксации кронштейна колодки руля;
• Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
• Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
• Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Выбор лампочек

Прозвон проводки Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

Производитель	Цена
Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея)	80 рублей — пара
Светодиодный модуль повышенной яркости SMD	20 рублей
Светодиод Sho-me SM-T5-cap-super (белый)	50 рублей
Галогеновые лампы Osram и Philips	Около 40-80 рублей за единицу

Замена подсветки

В разборе Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

1. Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
2. Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
3. Подключите питание и проверьте, как работает новая подсветка.
4. Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
5. Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
6. Конструкция подсветки фиксируется при помощи шурупов.
7. Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
8. С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Преимущества и недостатки диммеров

К положительным качествам приборов можно отнести:

1. Комфортную обстановку для проведения мероприятий. Атмосфера может быть освещена яркими лампами, а под тихий вечер кино можно приглушить освещение.
2. Снижается потребление электроэнергии за счет контроля над группой ламп, которые легко отключаются при необходимости.
3. Увеличивается срок эксплуатации осветительных приборов.
4. Многофункциональность устройства – включение, выключение, регулировка яркости.
5. Управление может осуществляться на расстоянии.
6. Монтаж позволяет отказаться от установки дополнительных источников освещения.

Несмотря на обширный перечень преимуществ, приборы имеют недостатки:

1. Механизм сломается, если подвергать устройство сильным нагрузкам.
2. Диммеры чувствительны к перепадам температур, выходят из строя из-за перегревания.
3. Совместимы не со всеми видами ламп.
