Охлаждение АКПП: схема устройства и принцип работы

Полная замена масла в АКПП: инструкция

Заменить трансмиссионную жидкость можно и полностью, но это более дорогостоящий процесс. Зато он дает значительное улучшение в работе коробки. Рассмотрим, как меняется АТФ аппаратным и ручным методом, чтобы выбрать подходящий вариант.

Способ №1

Этот способ подходит для самостоятельной замены в условиях гаража с ямой. Все делается, как и в вышеописанной ситуации: сливается старая смазка, чистится поддон, устанавливается новый фильтр и прокладка, заливается свежая АТФ по уровню. Проехав в обычной эксплуатации около 200 км, процедура повторяется (фильтр и прокладку уже можно не менять, а только промыть и почистить).

К плюсам способа относится:

• возможность выполнить все в гаражных условиях самому;
• не требуется дорогостоящее оборудование;
• платить нужно только за АТФ (фильтр и уплотнитель поддона покупаются один раз при первой замене).

Но такой способ затратен по времени — каждые 200 км придется снимать защиту днища, сливать отработанную смазку, заливать новую. Не у всех есть время каждую неделю проводить такое обслуживание. Не возможно 100% замещение. Поэтому рассмотрим другие способы.

Способ №2

Полная замена масла в АКПП своими руками возможна, если использовать давление в коробке для выкачивания отработки. Для этого выполняются все действия, как в случае частичной замены (сливание, замена фильтра и чистка поддона). Затем в коробку заливается свежая ATF до самого верха (пока не польется из заливного отверстия). От радиатора охлаждения трансмиссии отсоединяются подача и обратка и концы шланг опускаются в емкость (таз на 12 л, ведро и пр.).

Схема подключения АКПП к радиатору охлаждения

Заводится мотор и начинается накачивание давления в коробке и циркуляция трансмиссионной жидкости. При таком способе отработка вытесняется из гидротрансформатора и гидроблока естественным путем. Когда сольется около 4 л, двигатель глушат и доливают еще свежей АТФ. Мотор снова запускается и продолжается прокачивание системы. Заметив светлый цвет смазки на выходе, процесс останавливается. Остается присоединить шланги к патрубкам радиатора, выставить уровень и проехать на автомобиле в разных режимах для теста.

При таком способе естественная циркуляция в агрегате используется для прокачивания системы без помощи дополнительного оборудования. Платить придется только за расходники и объем технической жидкости — 7–9 л. Вся процедура проводится за один раз — нет необходимости становится на ремонт каждую неделю. Но есть и минусы: операция довольно сложная и пугающая для новичка — можно что‐то сделать неправильно и повредить узел.

Так можно повредить пакет фрикционов, планетарную передачу или гидротрансформатор. Ремонт обойдется дорого.

Способ №3

Самым эффективным способом является аппаратная замена. Это вытеснение старой смазки путем прокачивания по системе новой под давлением от специальной станции. Схема замены масла в АКПП при помощи современного оборудования выглядит так:

1. Автомобиль заезжает на подъемник, где демонтируется защита и сливается отработка.
2. Снимается поддон, выполняется чистка и установка новой прокладки с фильтром. Все возвращается на место.
3. Откручиваются патрубки подачи и обратки радиатора коробки.
4. К ним присоединяются шланги от станции, в которой уже залито 10–12 л новой АТФ.
5. Запускается двигатель и аппарат начинает подавать свежую трансмиссионную жидкость в коробку. Гидроблок перекачивает ее и она выходит через патрубок, но вместо радиатора оказывается снаружи и сливается в приемную тару.
6. Через прозрачную трубку видно, какой цвет у жидкости. Когда он становится идентичен новой смазке, процесс останавливают и выставляют уровень.

Аппаратная замена масла в АКПП

Способ хорош тем, что обеспечивает 100% замену путем вымещения. Промывается гидротрансформатор и гидроблок. Качество обслуживания видно сразу по цвету выливающейся смазки. Работа трансмиссии улучшается: становится тише, резвее переключение, повышается плавность хода. Водители отмечают сокращение расхода топлива. Но есть и минусы: понадобится большой объем 11–12 литров трансмиссионной жидкости, половина из которой тратится просто на промывку. Аппарат для замены дорогой и имеется не в каждом СТО, не говоря уже о гаражных мастерских. В некоторых недобросовестных автосервисах могут взять 12 л техжидкости, но залить только 6 л, присвоив остальное себе. Иногда забывают поставить фильтр или заменить прокладку.

Как не допустить перегрева коробки-автомат: рекомендации по эксплуатации

Наиболее распространенной причиной перегрева АКПП является нарушение правил по эксплуатации автомобиля. Предотвратить перегрев трансмиссии можно придерживаясь следующих рекомендаций:

• Не допускать резких стартов с места или постоянного переключения коробки на кик-даун;
• Избегать пробуксовок АКПП или автомобиля, не буксировать и не тягать сторонний груз;
• Своевременно проводить замену системы фильтрации и трансмиссионной жидкости в коробке;
• Следить за техническим состоянием двигателя и навесного оборудования.

Обратите внимание! Качество трансмиссионного масла напрямую влияет на работоспособность коробки-автомат. Использование контрафактного или неоригинального масла может привести к недостаточному смазыванию и охлаждению комплектующих внутри АКПП, что ускорит выработку запаса прочности всех элементов трансмиссии

Помните, для стабильной работы АКПП важно не экономить на ТО и проводить своевременную замену расходников оригинальными комплектующими

Теплообменник

Конструкция теплообменника для трансмиссионной жидкости может различаться в зависимости от конкретной модели автоматической коробки передач. В большинстве моделей теплообменник автоматической коробки передач располагается в корпусе радиатора двигателя. Подобная конструкция системы охлаждения коробки передач позволяет существенно упростить и повысить эффективность охлаждения трансмиссии. Отдельные модели используют увеличенные теплообменники, которые необходимы для обслуживания автоматических коробок передач с увеличенным количеством шестерёнок. Такие коробки передач предназначается в большей степени для мощных дизельных автомобилей, имеющих увеличенный крутящий момент.

Теплообменник АКПП

Автовладелец должен пристально следить за техническим состоянием системы охлаждения коробки передач. Загрязненный теплообменник может привести к существенному ухудшению эффективности охлаждения рабочей жидкости, а наличие загрязнений внутри корпуса теплообменника приведёт к падению давления внутри системы охлаждения. Именно поэтому рекомендуется не только производить регулярную замену смазывающей гидравлической жидкости в коробке передач, но и выполнять механическую очистку радиатора с теплообменником системы охлаждения. Последняя достаточно часто забивается грязью и пухом. Как результат эффективность охлаждения существенно уменьшается.

Проверка патрубков системы охлаждения

Не лишним будет при проведении сервисных работ проверить состояние патрубков системы охлаждения коробки передач. В процессе эксплуатации автомобиля такие патрубки могут терять свою эластичность и покрываться слоем отложений. Рекомендуется заменять патрубки системы охлаждения автоматических трансмиссий спустя 100 – 150 тысяч километров пробега. Тем самым вы сможете защитить себя от подтёков охлаждающей трансмиссионной жидкости, которые могут возникать при нарушении герметичности магистрали системы охлаждения.

Засорение теплообменника

При засорении теплообменника могут появляться остальные проблемы с работой гидротрансформатора. Появляется это в проблемах с переключением передач. Отмечается частичная или же полная блокировка работы гидротрансформатора. В данном случае автомобиль при смене режимов работы коробки передач управляющая автоматика будет глушить двигатель. В процессе эксплуатации автоматической коробки передач в охлаждающей жидкости скапливаются продукты износа, что в свою очередь может привести к заклиниванию клапана магистрали охлаждения. В данном случае риск выхода из строя автоматической коробки передач по причине перегрева возрастает. Именно поэтому необходимо следить за состоянием клапана и качеством охлаждающей жидкости.

Как чистить теплообменник?

Очистка теплообменника и замена охлаждающей жидкости не представляет какой-либо сложности. При должном опыте работы и при наличии специального оборудования вы с лёгкостью сможете провести очистку теплообменника самостоятельно. Вам необходимо отключить магистраль от системы охлаждения автоматической коробки передач. Трубка охлаждения акпп может быть отключена только на неработающей машине. К патрубкам радиатора подключаются шланги от аппаратуры очистки. Через теплообменник специальным аппаратом под высоким давлением пропускается активная жидкость, которая позволяет вымывать из теплообменника продукты износа, шлаковые отложения, сгустки старого масла. После этого вам необходимо отключить аппарат очистки и подключить к патрубкам теплообменника воздушный компрессор. Под высоким давлением теплообменник просушивается, после чего его можно подключать к системе охлаждения автоматической коробки передач.

Как продлить жизнь АКПП?

Как работает планетарная передача

Почему в АКПП в подавляющем большинстве случаев применяется планетарная передача, а не валы с шестернями, как в механической коробке? Планетарная передача более компактна, она обеспечивает более быстрое и плавное переключение скоростей без разрыва в передаче мощности двигателя. Планетарные передачи отличаются долговечностью, так как нагрузка передается несколькими сателлитами, что снижает напряжения зубьев.

В одинарной планетарной передаче крутящий момент передается с помощью каких-либо (в зависимости от выбранной передачи) двух ее элементов, из которых один является ведущим, второй — ведомым. Третий элемент при этом неподвижен.

Неподвижный	Ведущий	Ведомый	Передача
Корона	Солнце	Водило	Понижающая
Водило	Солнце	Повышающая
Солнце	Корона	Водило	Понижающая
Водило	Корона	Повышающая
Водило	Солнце	Корона	Реверс, понижающая
Корона	Солнце	Реверс, повышающая

Для получения прямой передачи необходимо зафиксировать между собой два любых элемента, которые будут играть роль ведомого звена, третий элемент при таком включении является ведущим. Общее передаточное отношение такого зацепления 1:1.

Таким образом, один планетарный механизм может обеспечить три передачи для движения вперед (понижающую, прямую и повышающую) и передачу заднего хода.

Передаточные отношения одиночного планетарного ряда не дают возможности оптимально использовать крутящий момент двигателя. Поэтому необходимо соединение двух или трех таких механизмов. Существует несколько вариантов соединения, каждое из которых носит название по имени своего изобретателя.

Механизм Симпсона

Планетарный механизм Симпсона, состоящий из двух планетарных редукторов, часто называют двойным рядом. Обе группы сателлитов, каждая из которых вращается внутри своей коронной шестерни, объединены в единый механизм общей солнечной шестерней. Планетарный ряд такой конструкции обеспечивает три ступени изменения передаточного отношения. Для получения четвертой, повышающей, передачи последовательно с рядом Симпсона установлен еще один планетарный ряд. Схема Симпсона нашла наибольшее применение в АКПП для заднеприводных автомобилей. Высокая надежность и долговечность при относительной простоте конструкции – вот ее неоспоримые достоинства.

Механизм Равинье

Планетарный ряд Равиньё иногда называют полуторным, подчеркивая этим особенности его конструкции: наличие одной коронной шестерни, двух солнечных и водила с двумя группами сателлитов. Главным преимуществом схемы Равиньё является то, что она позволяет получить четыре ступени изменения передаточного отношения редуктора

Отсутствие отдельного планетарного ряда повышающей передачи позволяет сделать редуктор коробки очень компактным, что особенно важно для трансмиссий переднеприводных автомобилей. К недостаткам следует отнести уменьшение ресурса механизма приблизительно в полтора раза по сравнению с планетарным рядом Симпсона. Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче

Второй недостаток – низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки

Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче. Второй недостаток – низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки.

Коробка передач Уилсона состоит из 3 планетарных редукторов. Коронная шестерня первого планетарного редуктора, водило второго редуктора, и коронная шестерня третьего постоянно соединены между собой, образуя единое целое. Кроме того, второй и третий планетарные редукторы имеют общую солнечную шестерню, которая приводит в действие передачи переднего хода. Схема Уилсона обеспечивает 5 передач вперед и одну заднего хода.

Планетарная передача Лепелетье объединяет в себе обыкновенный планетарный ряд и пристыкованный за ним планетарный ряд Равинье. Несмотря на простоту, такая коробка обеспечивает переключение 6 передач переднего хода и одну заднего. Преимуществом схемы Лепелетье является ее простая, компактная и имеющая небольшую массу конструкция.

Конструкторы постоянно совершенствуют АКПП, увеличивая количество передач, что улучшает плавность работы и экономичность автомобиля. Современные «автоматы» могут иметь до восьми передач.

Радиатор охлаждения встроенный в основной радиатор

Это новая веха в охлаждении АКПП. Все дело в том, что в радиатор от двигателя, зачастую сбоку закрепляют специальную трубку, которая охлаждает и ATF жидкость. То есть основной радиатор как бы разделен на две части, охлаждение масла двигателя и АКПП. Понятно, что они разделены специальной перегородкой чтобы ни масло, ни охлаждающая жидкость, не перемешивались.

Вроде простое и эффективное строение, два в одном, но здесь есть очень много «НО»:

• Есть так называемые высокотемпературные двигатели, у которых работа может быть при 100 – 110 градусов Цельсия. А для АКПП, зачастую нужно 95 градусов, дальше уже нежелательно!
• Площадь этой трубки (или части) которая входит в радиатор, небольшая, нет такой эффективности охлаждения, поэтому возможны перегревы.

Как видите, изначально уже встроенный радиатор может проигрывать «отдельному». Конечно, на новых машинах это может быть достаточно, НО! Со временем, на стенках патрубков (радиатора) да и в самой коробке передач, начинает скапливаться грязь. Даже если вы поменяете масло, смените фильтр, но не прочистите систему (в частности радиатор), то охлаждение ухудшается. Все чаще будут фигурировать температуры в 100 градусов, а возможно и больше. Износ вашей автоматической трансмиссии вырастит в разы. Что делать? Читаем дальше …

ZF center › Блог › Система охлаждения АКПП. Устройство. ч.1 “О чём говорят мужчины”(с)

Добрый день, Уважаемые читатели нашего блога!Эта статья продолжает серию материалов по мотивам популярных тем и вопросов, которые часто обсуждают на форумах в интернете, а так же задают по телефону нашим специалистам.

Мы планируем в доступной и понятной форме отвечать на самые частые вопросы пользователей, которые касаются устройства, эксплуатации и обслуживания автоматических коробок передач.

Итак, о чем часто говорят/спрашивают мужчины-владельцы автомобилей с автоматическими коробками.

Вопрос дня звучит так: охлаждение акпп / что, у акпп есть охлаждение? / мне советуют дополнительный радиатор для коробки — это надо? /поломки из-за перегрева… это про что?/ производитель всё предусмотрел — не мешайте машине работать… и т.д. и т.д.

Вопросы по устройству системы охлаждения акпп, перегреву, доп.радиаторам и т.д. — мы собрали вместе и решили в нескольких частях познакомить читателей нашего Блога с устройством системы охлаждения акпп, осветить вопросы перегрева и дополнительного охлаждения.В рамках одной статьи — слишком много информации. Подготовим несколько материалов, чтобы было проще “усваивать материал” :).

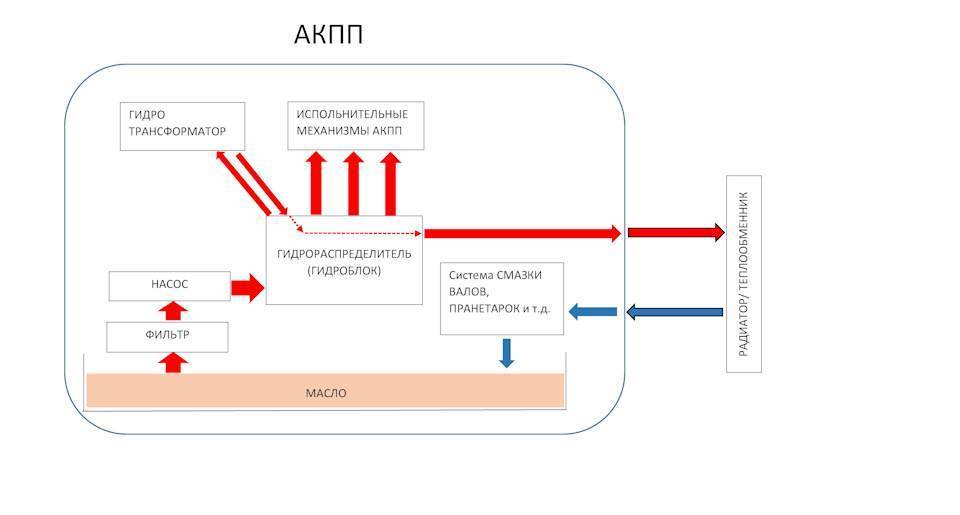

Итак, в первой части — покажем схему устройства системы охлаждения акпп, основные конструктивные особенности системы охлаждения АКПП.

Большинство гидромеханических кпп (будем говорить именно про самый распространенный тип акпп) — имеют похожую внутреннюю гидравлическую схему. Посмотрите на схему. Схема максимально упрощена для общего понимания).

Масло в корпусе АКПП — находится в поддоне. При работе коробки, масло засасывается насосом через фильтр и поступает в гидро-распределитель (“гидроблок”).Гидроблок распределяет масло — в испольнительные механизмы АКПП, в Гидротрансформатор.

Масло в ГТ — достаточно сильно нагревается и требует дополнительного охлаждения. Горячее масло из гидроблока — по отдельной линии — поступает во внешний охладитель (про конструкции охладителя -далее).Их внешнего охладителя — охлажденное масло -возвращается в коробку и поступает на смазку валов внутри коробки. И далее -сливается в поддон. Примерно так выглядит общая схема движения масла внутри акпп.

На что Важно обратить внимание. В любой коробке — есть внешний охладитель, задача которого — снижать температуру масла в акпп. Температура масла — один из критически важных параметров

Температура масла — один из критически важных параметров

Температура масла — один из критически важных параметров

Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует.Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное

Температура масла — один из критически важных параметров

Основная проблема в том, что при существенном перегреве — заметно снижается срок жизни масла, масло деградирует.Обратите внимание — масло для смазки подшипником валов — поступает после охладителя, максимально охлажденное

Далее — покажем для понимания — как устроен внешний охладитель и что такое подшипники валов.

Есть несколько основных схем внешнего охладителя.

Вариант 1 — Теплообменник, встроенный в основной радиатор охлаждения.В одном из бачков радиатора охлаждения двигателя — встроен маленький радиатор по которому проходит масло акпп. Масло К и ОТ радиатора — подводится по трубкам. Проходя по своему радиатору, масло отдаёт температуру охлаждающей жидкости двигателя. Такая конструкция теплообменника — усложняет и удорожает конструкцию основного радиатора, появляются длинные дополнительные трубки от акпп к радиатору. В некоторых моделях — при протечке штуцера — может приводить к смешиванию масла АКПП и антифриза!

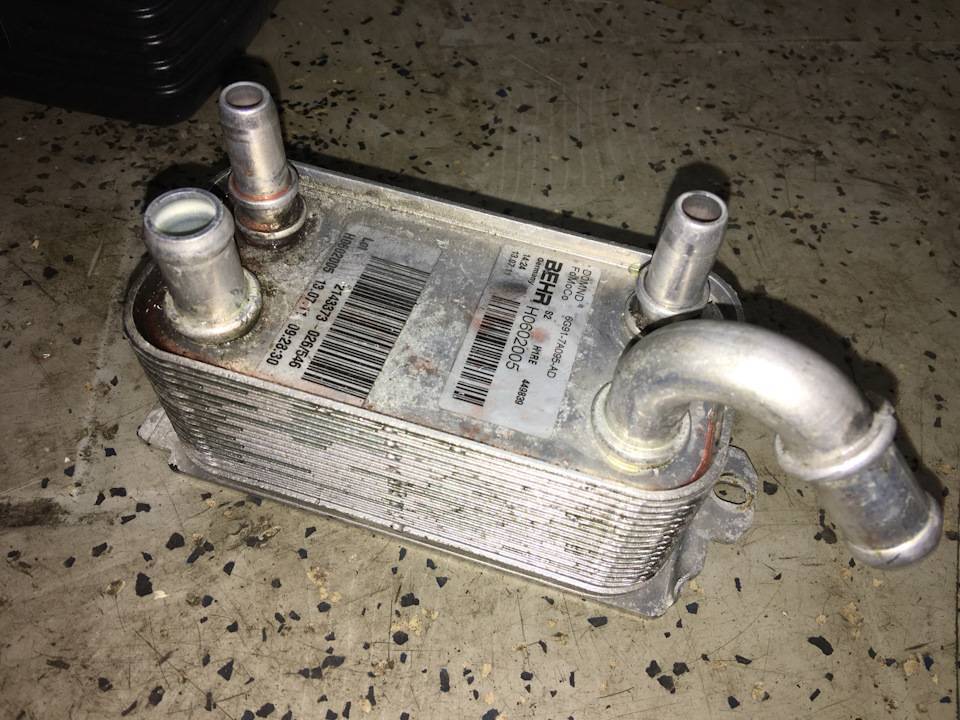

Вариант 2. Отдельный вынесенный теплообменник. Две трубки — от АКПП, а две трубки — от системы охлаждения двигателя. Внутри теплообменника жидкости не соприкасаются но масло АКПП “отдаёт” часть температуры — антифризу. Установка такого теплообменника — более технологична для производителя. Но также требует дополнительных трубок от АКПП и для антифриза.

Вариант 3. Производитель еще больше упростил конструкцию, убрав трубки подвода масла из АКПП. в корпусе коробки — два отверстия по которым подается и отводится масло. Теплообменник установлен непосредственно на корпусе АКПП. Отверстия на корпусе и отверстия на теплообменнике -совпадают. Так масло попадает в теплообменник. Для антифриза — есть два отдельных штуцера. Конструкция такого теплообменника — самая “экономичная” для производителя. Минимум деталей.

Установка дополнительного охлаждения АКПП

Охлаждение АКПП — важный момент при эксплуатации автомобилей с автоматической коробкой передач. Установка дополнительных радиаторов охлаждения существенно сократит износ коробки и увеличит ее ресурс на 30-40%

Анализируя сложившийся опыт, можно сделать вывод, что установка охлаждения АКПП (дополнительного радиатора) снижает рабочую температуру масла на 15 — 40°С. (в зависимости от модели дополнительного радиатора)

• более мягкая и плавная работе АКПП
• увеличение срока эксплуатации гидравлического блока управления и автоматической трансмиссии в целом
• продление срока службы сальников и уплотнений
• в некоторых случаях с помощью дополнительного охлаждения можно убрать тычки (удары) при переключении передач.

Важно отметить, что штатная (оригинальная) система охлаждения работает по принципу теплообмена охлаждающей жидкости двигателя (антифриз) с маслом АКПП , т.е. в основном радиаторе двигателя находится трубка охлаждения АКПП, которая омывается антифризом. Пока автомобиль новый, эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность падает

Рабочая температура двигателя, в зависимости от производителя и вида топлива колеблется от 85 до 100 °С, а нормальная рабочая температура коробки автомат не должна превышать 80 — 85°С, т.е. при длительной эксплуатации автомобиля эти две температуры сравняются и температура АКПП будет такой же как и двигателя, т.е. КРИТИЧНОЙ, поэтому и происходит преждевременный выход из строя АКПП

Пока автомобиль новый, эта система охлаждения справляется со своей задачей, но с каждым годом ее эффективность падает. Рабочая температура двигателя, в зависимости от производителя и вида топлива колеблется от 85 до 100 °С, а нормальная рабочая температура коробки автомат не должна превышать 80 — 85°С, т.е. при длительной эксплуатации автомобиля эти две температуры сравняются и температура АКПП будет такой же как и двигателя, т.е . КРИТИЧНОЙ, поэтому и происходит преждевременный выход из строя АКПП.

Для более эффективного охлаждения АКПП рекомендуем промывку штатной системы охлаждения со снятием радиаторов один раз в год!

Установив дополнительное охлаждение для АКПП, вы избавляетесь от возможных неисправностей и увеличиваете срок эксплуатации автоматической трансмиссии. Также, установив дополнительный радиатор охлаждения, Вы избавитесь от необходимости ремонта гидроблока АКПП.

Мы являемся официальными дилерами компаний HAYDEN и LONG COOLERS

Задача радиаторов HAYDEN — отвод избытка тепла от трансмиссионной жидкости и сохранения её рабочей температуры, а так же предупреждение чрезмерного охлаждения в зимние время года.

Установка радиаторов HAYDEN для охлаждения АКПП

(цена указана за радиатор и установку его на автомобиль)

Модель	Размеры радиатора, мм	Цена
OC-1401	318x127x19	6500 руб.
OC-1402	403x127x19	6700 руб.
OC-1403	318x190x19	6800 руб.
OC-1404	403x190x19	7100 руб.
OC-1405	403x254x19	7 800 руб

Радиаторы LONG COOLERS

Их преимущество состоит в том, что они изготовлены из латуни, в отличие от алюминиевых HAYDEN. В наличии имеются переходные пластины, предназначенные для установки дополнительного охлаждения на АКПП 09G, 09K (TF-60SN), 096 (01M, 01P,01N), DP0 (AL4)

Охлаждение автоматических коробок передач (т.е. установка дополнительно радиатора) необходима для автомобилей с пробегом более 100 тысяч километров. Это связанно с тем, что система охлаждения в них неэффективна из-за грязи радиатора и продуктов окисления масла, а так же из-за износа автоматической коробки, что снижает теплообмен.

В виду склонности к перегреву радиатор просто необходим следующим моделям трансмиссий:

• 722.9 для автомобилей Mercedes-Benz E 211, S 221, GL 164 ML 163
• A960/A760 для автомобилей Lexus GS300 330
• AW55-50SN для автомобилей Volvo XC90, S60, S80
• TF80SC/TF81SC для автомобилей Volvo XC90, Mazda RX7, Land Rover Freelander
• TR60SN (09D) для автомобилей Porsche Cayenne, VW Touareg
• U140/U150 для автомобилей Lexus RX300, RX330, RX350

Дополнительные радиаторы охлаждения АКПП можно установить практически на любые на автомобили с любым типом трансмиссии.

Единственное ограничение — это наличие свободного места для установки дополнительного радиатора. Специалисты АТТ24 проконсультируют вас по этому вопросу, замерят пространство и подберут подходящий радиатор.

С дополнительным охлаждением масла ваша АКПП прослужит дольше

Важно, что это не просто охлаждения, а именно поддержка оптимальной рабочей температуры как в летнее, так и в зимнее время
