Откручивание шкива коленчатого вала: тонкости и нюансы

ТШ3 (Универсал-3): не удается снять шкив шпинделя… — Настольный станок Универсал

Прошу помощи, может кто сталкивался и/или я что-то не так делаю?

Ситуация такая: привез станок домой, в квартиру, включил и ужаснулся — стало очевидно, что при таком уровне шума соседи прибегут даже днем, а про вечер уже и говорить не приходится. Решил перетряхнуть все подшипники, снял все шкивы, эл.двигатель, все разобрал и даже (т-т-т) ничего не сломал, но вот шкив шпинделя не поддается ни в какую! Чего я только не делал — и ВД-шкой заливал, и ждал пару дней, чтобы откисло, и киянкой и монтировкой — никак!

Перечитал все темы, связанные со снятием патрона, подшипников шпинделя, кто что пишет -у кого-то отверткой поддел и все слезло, у кого-то монтировкой и т.п., у меня же сопротивляется не на шутку — резиновая киянка с монтировкой не помогают.

Причем вал шпинделя при ударах киянки по нему ходит взад-вперед миллиметров на 5-7, а дальше никак.

И у меня возникло подозрение — может у меня шкив с шестерней сзади него сидят на этом валу все-таки на резьбе?? (хотя кто-то писал, что шкив просто сидит на валу, но ведь даже не вздрогнет ни на мм.!) Подозрение укрепляется наличием на шкиве двух отверстий под ключ-рогатку, правда, может это сделано, чтобы фиксировать шкив для замены-перекидывания ремня? На фото отметил эти отверстия красными кружочками.

Что делать? Продолжать долбить не дает ровно никакого результата, съемников у меня никаких нет, да и сомнения берут, что съемник поможет, если от кувалдометра шкив даже не вздрогнул. Не хотелось бы его сломать, а снять надо, иначе никак не добраться до подшипников шпинделя. Подшипники рычат, поэтому я и решил их попробовать поменять.

Снятие шкива в автомобиле ВАЗ

Если шкив находится на конце вала, значит, это стандартный мотор автомобиля ВАЗ. Делаем следующее:

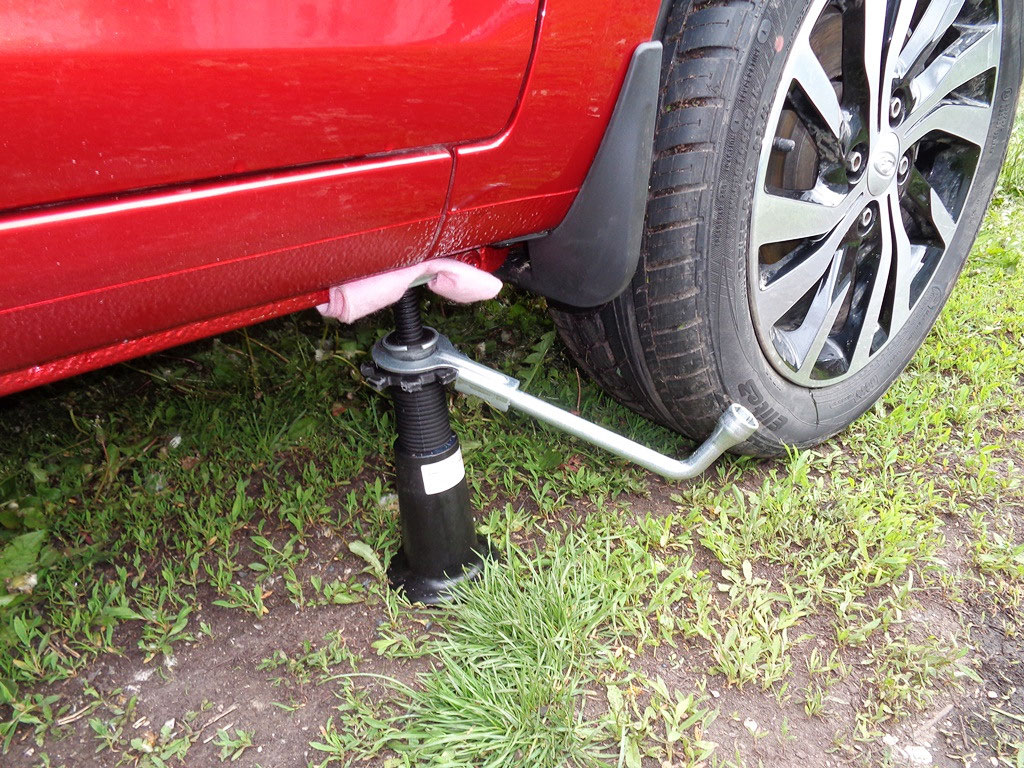

1. Лучше всего делать всю работу, используя домкрат. Поэтому необходимо соответствующее место.
2. Сначала нужно подготовить инструмент (торцевой ключ на 16).
3. Готовят 30 сантиметровый отрезок трубы.
4. Рычаг ставят на четвертую передачу.
5. Нужно включить ручник для режима тормоза.
6. Используя ключ с заранее прикрепленной длинной ручкой, окручивают крепление.
7. Если открутить не получилось, нужно попробовать другой метод.

Другой вариант следующий:

1. Рычаг ставится в нейтральную позицию.
2. Снимают насвечники.
3. Устанавливают ключ. Он должен упираться в пол согласно направлению коленвала.
4. Поворотом ключа зажигания делают небольшие импульсы.
5. Гайка должна сорваться. Но она могла засесть плотно, поэтому это не всегда получается.
6. Повторяют попытки, пока гайка не сорвется. Обычно на 4-5 раз получается.
7. Как только гайка сорвется, ее можно выкрутить, используя ключ.

Необходимые инструменты

Для раскручивания шкива понадобятся следующие инструменты:

• домкрат;
• рычаг и удлинитель;
• головка под размер болта;
• инструменты для автомобиля (продаются в наборе);
• козелок.

В какую сторону крутить

Обычно крепления раскручиваются против часовой стрелки. Это касается не только шкива, но и большинства существующих на данный момент креплений. Закручиваются они по часовой стрелке.

Процедура затяжки болта коленвала

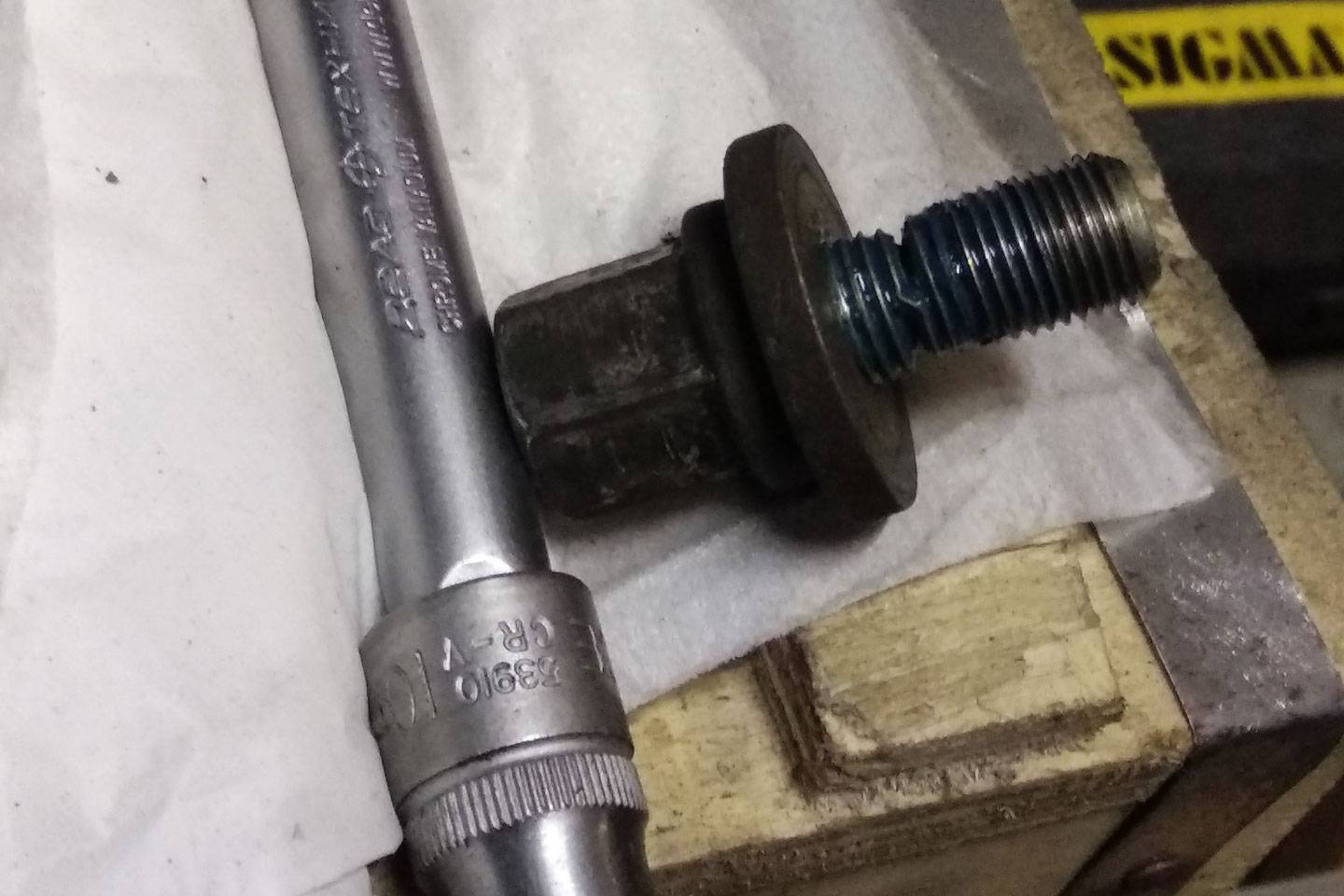

Если в процессе раскручивания болт был поврежден, нужно установить новый. Проблем с затягиванием болта не возникает, в отличие от раскручивания. Просто делают все в обратном порядке. Обычно крепления закручиваются по часовой стрелке. Нужно затянуть как можно крепче, чтобы хорошо зафиксировать деталь на коленном вале. Но обычно проблем с ослаблением крепежа не возникает – мотор выполняет часть работы по затяжке. Он постоянно двигается, тем самым фиксируя крепежный болт.

После снятия шкива с коленного вала делается следующее:

1. Нужно взять старый или новый болт и установить шкив на коленный вал.
2. Возвращают все детали на место (которые были демонтированы в процессе).
3. Убирают домкрат.
4. Возвращают рычаг коробки передач на необходимую позицию.
5. Можно ездить на автомобиле. Двигатель усилит затяжку крепления на шкиве.

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями.

Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью.

Иногда помогают несильные постукивания по граням гайки.

Отвинчивание болта или гайки далеко не всегда решает проблему, так как шкив достаточно прочно удерживается на валу. Снять шкив можно с помощью обычной монтировки, аккуратно поддевая его с разных сторон

Важно, чтобы точка приложения усилия была как можно ближе к валу

Для безнадёжных случаев необходимо использовать съемник шкива коленвала. Это специальное устройство, представляющее собой шпильку с гайкой, на которой прикреплены 2-3 захвата. Концы захватов закрепляются за края шкива, а в центр вала упирается конец шпильки.

Закручивая её по часовой стрелке можно добиться постепенного стягивания шкива с вала.

Советы экспертов

Вот некоторые советы, которым могут помочь в процессе раскручивания:

• Резьбовое соединение можно раскрутить, смочив его специальным раствором, к примеру, маслом, тормозной жидкостью или уксусом.
• Иногда может помочь постукивание по граням крепления. Для этого используют молоток или ключ.
• Снять гайку – это половина задачи. Нужно еще и снимать шкив. Если последний прочно засел на валу, используют отвертку, чтобы поддеть деталь.
• Делают несколько несильных ударов по элементам соединения. Удары должны быть несильными, чтобы не повредить конструкцию.
• Прикипевшие болты раскручиваются накидным ключом. Также пробуют облегчить задачу с помощью специальных веществ (бензина, керосина).
• Если на креплении есть ржавчина, сначала удаляют ее, возможно, именно это и мешает раскручиванию. Для удаления можно использовать химические растворы, машинное масло или механический способ очистки.
• В процессе снятия бывают случаи, когда крепежные элементы ломаются, к примеру, они заржавели или устарели. В этом случае просто заменяют крепление на новое.
• Если ничего не помогает, и не получается открутить болт, следует обратиться в центр обслуживания автомобилей. Если использовать чрезмерные усилия, есть риск повредить резьбу.

Чтобы более подробно изучить процесс снятия шкива, рекомендуется посмотреть следующее видео:

Открутить болт шкива коленного вала нетрудно, если человек делает все правильно. Нужно снять все детали, блокирующие доступ, и выкрутить болт, используя специальный ключ. Если крепеж закис, пробуют использовать специальные вещества, проникающие в зазоры и растворяющие ржавчину.

Источник

Изучаем шкив коленвала , чтобы двигатель работал безукоризненно

Изучаем шкив коленвала , чтобы двигатель работал безукоризненно Ни один вал в автомобиле не может работать сам по себе, ему нужны элементы, передающие крутящий момент на другие узлы сложного механизма, и шкив коленвала является одним из таких звеньев в ряде многих передач. Как и со многими другими деталями, с этой также нужно уметь обращаться, вовремя снять, при необходимости заменить. 1. Где стоит шкив коленвала и как до него добраться? Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, демпферный шкив коленвала (равно как и обычный) почти незаметен. Его скрывает генератор, однако заглянув вниз, туда, куда тянется ремень, можно увидеть диск, плотно зафиксированный на валу ступицей. Это и есть искомая деталь. Шкивы бывают двух видов, обычные и с демпфером, причем последний вариант отличается наличием внешнего массивного кольца, отделенного от основной части резиновой прокладкой, для снижения вибрации детали. По внешней кромке демпфера нарезаны зубцы, необходимые для работы датчика положения коленчатого вала. Чтобы снять шкив, необходимо для начала освободить на генераторе стопорный болт, затем ослабить натяжной, с тем, чтобы слегка отпустить ремень и получить возможность его снять. Отсоединяем и бачок с антифризом. Также может мешать ремень гидроусилителя руля, поэтому в стороне от шкива находим и откручиваем болт на 14, создающий натяжение передачи ГУР, после чего снимаем последнюю. Остается финальный шаг, отделяющий нас от успеха, причем самый сложный – открутить еще один-единственный болт, который и фиксирует шкив. Найти крепежный элемент можно, лишь заглянув под машину под правым передним колесом, и, если есть пневматический гайковерт, операция будет выполнена без труда. 2. Почему трудно снять зубчатый шкив коленчатого вала? При отсутствии специального инструмента изъять болт, удерживающий зубчатый шкив коленчатого вала, весьма проблематично, поскольку резьба нарезана так, что направление откручивания совпадает с крутящим моментом вала при работающем двигателе. Однако именно в этом и заключается выход из положения. Понадобится всего лишь длинный ключ с головкой на 19 (можно нарастить обрезком трубы), который упирается в землю против вращения вала. Выполняем небольшие подготовительные работы – под передние колеса подкладываем клинья, а на катушке зажигания отсоединяем разъем. Зачем? Для использования стартера в качестве механического усилия, прилагаемого к болту. Итак, мы сделали все, чтобы автомобиль случайно не завелся и не стронулся с места, теперь всех присутствующих просим отойти подальше, а сами забираемся в кабину (не оставляйте ноги высунутыми наружу) и резко, но кратковременно, поворачиваем ключ зажигания на старт. При неудачной попытке не отчаиваемся и повторяем. Обычно со второго раза, реже с 5-6 подхода, болт проворачивается. Теперь можно приступать к следующему мероприятию – сниманию ступицы шкива с вала, учитывая, что сидит она плотно и удерживается шпонкой. Когда понадобится затянуть болт обратно, вам нужно либо приложить много усилий к его затягиванию, либо все-таки найдите к тому времени пневмогайковерт. 3. Даже если болт шкива коленвала снят, впереди много работы. Итак, вам удалось, наконец, с помощью стартера или пневматического инструмента, снять упрямый болт шкива коленвала. Однако это не значит, что уже через секунду нужная деталь окажется у вас в руках. Дело в том, что ступица сидит на вале очень плотно, кроме того, от случайного соскальзывания ее удерживает шпонка. Идеальный вариант – использовать специальный съемник, можно даже самый дешевый, китайского производства, лапки этого инструмента избавят вас от применения лишних усилий и траты времени. Как вариант, впрыскивается аэрозольная смазка, например, WD-40, после чего ступица шкива коленчатого вала аккуратно раскачивается с тягой на себя. Снимать шкив надо аккуратно, чтобы не повредить шпоночный паз, иначе деталь будет сидеть неплотно, что приведет к скорому износу ступицы. Еще один способ, чаще всего применяемый водителями – снять шкив, поддевая его по окружности монтажкой. Если обычная автомобильная слишком велика, используйте мотоциклетные каленые инструменты, Г-образной формы. В любом случае операция потребует много сил, поэтому желательно, чтобы у вас был помощник. Надевать новый шкив лучше, намазав чем-нибудь вязким, например солидолом, место посадки шпонки (ее слегка наклоняем в сторону надвигаемой ступицы), затем обстукиваем шкив молотком через мягкую прокладку из тонкой резины.

Зачем это нужно?

Для тех механиков, которые не единожды выполняли такую работу, на её выполнение понадобиться не более получаса, для тех, кто выполняет такую работу первый раз, она может растянуться на несколько часов. Они сталкиваются порой с банальными проблемами, но решить их не в состоянии. К каждому авто придаётся инструкция по его эксплуатации и техническому обслуживанию, но в большинстве случаев она составлена таким образом, что понять смысл написанного новичкам очень сложно.

В первую очередь это относится к возможности зафиксировать коленчатый вал в неподвижном состоянии, что весьма непросто иногда выполнить. А это очень нужно сделать, так как производители достаточно сильно затягивают болт или гайку крепления приводного шкива. Неумелое проведение снятия шкива может привести к повреждениям радиатора, кузова или навесного оборудования автомобиля.

Снятие шкива коленвала производится в тех случаях, когда имеется необходимость добраться до механизма газораспределения. Если механизм приводится в движение с помощью зубчатого ремня, то его периодически необходимо подтягивать или менять. Также такая процедура может понадобиться при выходе из строя отдельных деталей этого механизма.

Выполнить фиксацию на машинах с механической коробкой передач довольно просто. Нужно включить первую передачу и затянуть стояночный тормоз, в том случае, когда рядом есть помощник, можно ещё надавить педаль тормоза. Этого будет вполне достаточно для удержания коленчатого вала, теперь можно пробовать отвинтить болт крепления приводного шкива.

Замена переднего сальника коленчатого вала двигателей Chevrolet Niva

Инструменты:

• Торцовый вороток
• Головка для торцового воротка на 10
• Головка для торцового воротка на 38
• Храповичный ключ
• Отвёртка плоская
• Молоток

Детали и расходники:

• Сальник передний коленчатого вала двигателя
• Герметик

Примечания: Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека.

Полезный совет: Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.

2. Что бы не повредить, снимите датчик положения коленчатого вала, как описано здесь.

3. Снимите ремень привода вспомогательных агрегатов, как описано здесь:

а. На автомобиле с кондиционером — ремень привода компрессора кондиционера, как описано здесь.

б. При нижнем расположении генератора: Снимите ремень привода насоса гидроусилителя рулевого управления. Ослабьте гайку крепления генератора к натяжной планке и переместив генератор к двигателю, снимите ремень его привода, как описано здесь.

4. Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом.

5. Головкой «на 38» отворачиваем гайку крепления шкива коленчатого вала.

Полезный совет: Не всегда удобно подставить вороток, тогда используем храповичный ключ.

6. На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.

а. Без кондиционера.

б. С кондиционером.

Полезный совет: Если гайка затянута очень туго, используйте в качестве удлинителя ключа трубу подходящего диаметра или строньте гайку ударами молотка по рукоятке ключа.

7. Снимите шкивы.

а. Без кондиционера.

б. С кондиционером.

8. Поддев отверткой.

9. Извлеките сальник.

10. Смажьте новый сальник моторным маслом и установите его в крышку привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.

Примечание: Рабочая кромка отличается наличием пружины.

11. Запрессуйте сальник в крышку, используя старый сальник в качестве оправки либо головкой подходящего размера.

12. Установите на место снятые детали и отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления и генератора.

В статье не хватает:

Качественных фото ремонта

Демонтаж и замена

Не зависимо от конструкции, где находиться деталь, снимать и монтировать важно в одинаковом порядке. В зависимости от расположения мотора, деталь находится в передней части за радиатором охлаждения. Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется

Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Но если мотор размещен в поперек моторного отсека, то к детали ваша рука не дотянется. Потому чтобы снять шкив коленвала необходимо убрать правое колесо

Если трудно поменять, есть смысл обратить внимание на чертеж, работа ускорится

Транспортное средство прикатывают на смотровую яму и фиксируют, чтобы машина не задвинулась с места. Чтобы добраться и вынув конструкцию, необходимо раскрутить все детали, что препятствуют к доступу (воздушный фильтр, грязевые щитки, прочее). Убирают ремень генератора. Далее открывают заглушку блока сцепления, и вставляют в отверстие монтировку, чтобы застопоривать маховик.

Элементы детали характеризуются крепкой фиксацией, потому их непросто устранить. Чтобы провернуть деталь, необходимо, приложить немало усилий. Если демонтаж выполняется первый раз, то открутить шкив коленвала будет сложно. Причина в том, что заводское производство отличается сильной затяжкой составляющих частей детали.

Как открутить гайку шкива коленвала

Провертывая крепеж, важно придерживаться рекомендаций, тогда процесс займет не менее 15 минут. Прикладывать усилия стоит максимально близко к распределительному валу:

• монтировкой поддевают со всех боков;
• при необходимости применяют специальный универсальный съемник шкив коленвала для данной детали.

Устройство представлено в виде шпильки с 2-3 захватами. Конец захвата закрепляют по краям детали, а конец шпильки упирают в середину вала.

Прокручивают по ходу часовой стрелки. Но не во всех марках автомобилей провертывают по часовой стрелке, в некоторых авто работу необходимо выполнять в противоположном направлении

При этом важно поставить свой рычаг коробки передач на 4 скорость и включить ручник

Если не удается провернуть, то рычаг должен стоять в нейтральном положении. Следующий этап – убрать подсвечники. Ключ упирают в пол либо в задний лонжерон и крутят в направлении движения устройства.

Все маневры позволяют облегчить прокрутку, потому дальнейшие действия производиться вручную, при необходимости смазывают делать тормозной жидкостью либо смазкой «WD». Кроме того, может облегчать вашу работу, постукивание по граням головки.

Как открутить болт шкива коленвала

Чтобы выполнить работу качественно, разобранную машину ставят на пенек. Штифт скрепляет деталь, находится, как правило, переднеприводных машинах автомат. Резьба устроена так, что во время крутящего момента при движении он затягивается.

Необходимо выполнить действия, которые открывают доступ к основанию

Для этого важно хорошо застопорить вращение. В качестве фиксатора используют монтировку. Инструмент вставляют в шестерни маховика

Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать

Инструмент вставляют в шестерни маховика. Его необходимо приспособить надежно, чтобы в процессе проворачивания он не выпал. Потому лучше выполнять работу с помощником. Далее одевают на штифт торцевую головку, одинакового диаметра с штифтом, присоединяют рычаг и удлинитель (кусок прочной трубы). После этого начинают потихоньку выкручивать.

Народно-автомобильный опыт

Сложность демонтажа заключается в специально подобранном прочном соединении, без люфта. Крепеж достаточно плотно закрученный. Практикуют использование монтировки, при этом потихоньку надавливают на тыльную поверхность детали.

При покупке детали, необходимо иметь новые крепления. Понадобиться передний сальник, навесные ремни

Приобретая необходимо обращать внимание на канавки и метки. Они должны быть без дефектов. В противном случае, через некоторое время вам нужно подменять все на новое

В противном случае, через некоторое время вам нужно подменять все на новое.

Установка шкива на коленвал

Чтобы правильно установить шкив коленвала необходимо смазать его солидолом либо другим вязким средством. Это облегчит процесс посадки крепежа. Для того, чтобы надевать, стоит немного наклонить в сторону шайбу и натянуть на основу. Далее можно постукивающими движениями молотка, через мягкую, резиновую прокладку, обработать ступицу. Затем в обратном порядке необходимо закручивать другие делали автомобиля.

Применение съемника для снятия шкива

Перед тем, как снять шкив с вала электродвигателя, можно установить специальное приспособление – съемник, устройство которого несложно. Конструкция включает в себя:

• металлическую пластину с отверстием по центру и неширокими прорезями;
• гайку, приваренную к пластине;
• болты (размер одного, с углублением в торце, должен соответствовать приваренной гайке, другие два – поменьше).

Недостатком метода является необходимость незначительного нарушения целостности шкива, в поверхности которого для крепления съемника:

• просверливаются 2 отверстия;
• нарезается резьба (по размеру малых болтов съемника).

Съемник действует следующим образом:

• пластина крепится двумя болтами к шкиву;
• третий болт начинают вкручивать в центральную гайку, при этом торцом он упирается в металлический шарик, предварительно закрепленный в центровочном пазе вала;
• по мере вкручивания, болт отжимает пластину съемника от вала, постепенно снимая с посадочного места шкив.

Есть вероятность того, что хода болта окажется недостаточно для того, чтобы сместить деталь. В таком случае попробуйте подложить дополнительные гайки под боковые болты.

Таким образом, знание основных методов демонтажа и навыки работы с простыми инструментами помогут вам подобрать оптимальную последовательность действий и оперативно отделить шкив от вала.

Источник

Виды шкивов коленвала

Для начала стоит разобраться, какие виды шкивов коленвала сегодня устанавливаются на транспортные средства, и какие функции выполняет устройство. Главная задача шкива — передать вращение к механизму ГРМ, водяному насосу, кондиционеру и прочим механизмам. Вот почему его исправность важна для автомобиля и его работоспособности. Даже несущественный на первый взгляд дефект может привести к нарушению работы многих систем.

В процессе развития автомобилестроения различные элементы автомобиля постоянно совершенствовались. Не исключением являются и шкивы силовых узлов. При этом говорить, что какой-либо из типов лучше, а другой, наоборот, хуже, бессмысленно. Для каждого типа мотора может предусмотрен свой тип устройства, имеющий определенные особенности.

Сегодня стоит выделить следующие виды изделий:

Благодаря демпфированию, конструкторам удалось добиться ожидаемого эффекта — в момент пуска происходит демпфирование и снижение нагрузки на основные узлы. С другой стороны, период эксплуатации шкива в этом случае снижается. Причина в том, что резина (играет роль демпфера) подвергается действию агрессивной среды и со временем разрушается, становится менее эластичной. По этой причине у автовладельцев появляется дополнительная «головная боль», связанная с необходимостью контроля состояния устройства. При появлении первых же дефектов резинка требует замены.

Шкивы коленвала

Шкив коленвала — это массивная деталь дисковидной формы, служащая для передачи крутящего момента от коленвала до навесного оборудования посредством ременной передачи.

Купить шкивы коленвала можно здесь.

Функции шкива коленвала:

1. Передача крутящего момента с коленвала на ремни навесного оборудования. 2. Демпферирование (амортизация) резких рывков при резком изменении скорости вращения коленвала. 3. Шкив коленвала выполняет функцию маховика и дополнительно балансирует вращающийся коленвал. 4. Охлаждение приводных ремней.

Устройство шкива коленвала.

Шкив коленвала имеет отверстие в центре, этим отверстием он насаживается на передний конец коленвала, выступающий из блока цилиндров. В области центрального отверстия имеется канавка для установки шпонки шкива коленвала. На наружном крае шкива имеются канавки для ремней клиновидной или поликлиновой формы.

Шкив состоит из центральной части (центрального диска), и периферической или наружной части. Оба элемента соединены между собой слоем прочной резины, выполняющей функцию демпфера. Так как шкив коленвала является массивной деталью с весом в несколько килограммов, то на заводе после сборки шкива производится его балансировка для подавления вибрации, возникающей при быстром вращении шкива. Для балансировки в корпусе шкива высверливаются ямки для уменьшения его веса на определённом участке или делаются запилы в области канавок под ремни. Поэтому при покупке не нового или контрактного, т.е. бывшего в употреблении шкива, нужно удостовериться в отсутствии сколов в области канавок для ремней, так как эти сколы неизбежно нарушают балансировку шкива.

Шкив коленвала может быть составным и собираться с помощью болтов из двух и даже трёх шкивов. Деталь рассчитана на большой срок службы (более 10 лет). Но, так как возраст автомобилей эксплуатируемых в России, часто превышает этот срок, то автовладельцы могут столкнуться с необходимостью замены шкива коленвала.

Основным показанием к замене шкива коленвала является разрушение демпферного резинового слоя, и разобщение внутренней части шкива с наружной. Такая поломка проявляется в появлении резкого постороннего шума при работе двигателя, напоминающего звук свистящего ремня, так же данная поломка может сопровождаться вибрацией. Такая поломка требует немедленной замены сломанного шкива коленвала.

Второй по частоте поломкой, требующей замены шкива, является нарушение крепления шкива к коленвалу. Данная поломка возникает либо при самопроизвольном откручивании болта крепления шкива, либо при срезании шпонки шкива. Чаще всего данный вид поломок возникает вследствие некачественно произведённого ремонта двигателя с нарушением технологии производства работ.

Ещё одной причиной, требующей замены шкива коленвала, может стать износ канавок для приводных ремней. Такая ситуация является следствием естественного износа и проявляется в изменении нормальной формы канавок, что приводит к преждевременному износу приводных ремней, свисту ремней при работе двигателя.

Так же шкив коленвала может быть повреждён при аварии. От удара от шкива может отколоться фрагмент или произойти его деформация, что потребует срочной его замены.

При покупке шкива коленвала предпочтение следует отдавать новым оригинальным деталям, т.к. только они позволяют достичь долговременного положительного результата и высокой степени надёжности. При замене шкива коленвала обязательно нужно приобретать новую шпонку шкива коленвала, болт крепления шкива коленвала, передний сальник коленвала и навесные ремни.

Шкивы коленвала и необходимые сопутствующие запчасти вы можете приобрести у нас.

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

• Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ, которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
• Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

• В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
• Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

• Домкрат.
• Противооткатные упоры.
• Монтировку и отвертки с плоским жалом.
• Набор ключей.
• Торцевые головки и удлинитель.

Рекомендуем: Что такое Вебасто: назначение, устройство, принцип работы

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Снятие шкива в автомобиле ВАЗ

Если шкив находится на конце вала, значит, это стандартный мотор автомобиля ВАЗ. Делаем следующее:

1. Лучше всего делать всю работу, используя домкрат. Поэтому необходимо соответствующее место.
2. Сначала нужно подготовить инструмент (торцевой ключ на 16).
3. Готовят 30 сантиметровый отрезок трубы.
4. Рычаг ставят на четвертую передачу.
5. Нужно включить ручник для режима тормоза.
6. Используя ключ с заранее прикрепленной длинной ручкой, окручивают крепление.
7. Если открутить не получилось, нужно попробовать другой метод.

Другой вариант следующий:

1. Рычаг ставится в нейтральную позицию.
2. Снимают насвечники.
3. Устанавливают ключ. Он должен упираться в пол согласно направлению коленвала.
4. Поворотом ключа зажигания делают небольшие импульсы.
5. Гайка должна сорваться. Но она могла засесть плотно, поэтому это не всегда получается.
6. Повторяют попытки, пока гайка не сорвется. Обычно на 4-5 раз получается.
7. Как только гайка сорвется, ее можно выкрутить, используя ключ.

Необходимые инструменты

Для раскручивания шкива понадобятся следующие инструменты:

• домкрат;
• рычаг и удлинитель;
• головка под размер болта;
• инструменты для автомобиля (продаются в наборе);
• козелок.

В какую сторону крутить

Обычно крепления раскручиваются против часовой стрелки. Это касается не только шкива, но и большинства существующих на данный момент креплений. Закручиваются они по часовой стрелке.

Этапы работы

Обратите внимание, что для открытия понадобится помощь второго человека. Подробнее в пятом шаге

Этапы работы следующие:

1. Обычно шкив крепят только на транспорте с передним приводом. Если нужно раскрутить крепление на коленчатом вале, нужно сильно постараться, ведь добраться до болта очень трудно. Сначала готовят инструменты. Затем можно приступать к снятию.
2. Домкрат ставят около правого переднего колеса. Он позволит приподнять железного коня, чтобы удалить колесо.
3. После снятия, под автомобиль (около домкрата) нужно подсунуть предмет (например, козелок). Это позволит безопасно снять крепеж.
4. После определения расположения шкива, становится понятно, что добраться до него тяжело. Нужно открыть капот машины и убрать детали, которые блокируют доступ. Обычно снимают фильтры и ремни.
5. Для откручивания болта требуется закрепить коленвал. Для этого застопориваются зубья маховика. В блоке сцепления нужно открыть заглушку. Появится отверстие, в которое можно вставить инструмент. Необходимо откручивать болт, одновременно удерживая блокировку. Именно здесь и понадобится помощь второго человека, ведь выполнять оба действия самостоятельно очень трудно.
6. Теперь следует взять головку, которая была подогнана согласно болту.
7. Просовывают ее под арку колеса. Надевают на крепление.
8. Начинают раскручивать болт.
9. Снимают шкив с вала.

Процедура затяжки болта коленвала

Если в процессе раскручивания болт был поврежден, нужно установить новый. Проблем с затягиванием болта не возникает, в отличие от раскручивания. Просто делают все в обратном порядке. Обычно крепления закручиваются по часовой стрелке. Нужно затянуть как можно крепче, чтобы хорошо зафиксировать деталь на коленном вале. Но обычно проблем с ослаблением крепежа не возникает – мотор выполняет часть работы по затяжке. Он постоянно двигается, тем самым фиксируя крепежный болт.

После снятия шкива с коленного вала делается следующее:

1. Нужно взять старый или новый болт и установить шкив на коленный вал.
2. Возвращают все детали на место (которые были демонтированы в процессе).
3. Убирают домкрат.
4. Возвращают рычаг коробки передач на необходимую позицию.
5. Можно ездить на автомобиле. Двигатель усилит затяжку крепления на шкиве.
