Определение типа АКПП: как отличить вариатор от автомата по рычагу и другим признакам

Устройство вариаторной коробки передач и принцип её работы

Принцип работы коробки передач вариатора основан на плавном изменении передаточного числа в зависимости от внешних условий. Устройство вариатора клиноременной конструкции предполагает изменение диаметра шкивов. Конструктивно это реализуется путем схождения и расхождения двух конусов, насаженных на вал. Основными факторами, определяющими диаметр шкива в точке соприкосновения, являются нагрузка и скорость.

Вариатор с клиноременной конструкцией включает в себя несколько основных частей:

• Система сцепления. В первых бесступенчатых трансмиссиях для подсоединения к силовому агрегату применялся гидротрансформатор, аналогичный применяемому в АКПП. В последующем автопроизводители стали экспериментировать с центробежными и электромагнитными муфтами, позволяющими повысить КПД передачи.
• Валы с насаженными конусами переменного диаметра. Работают под высокой нагрузкой, поэтому изготавливаются из высокопрочной стали.

Рис. – “Клиноременная передача”

• Ремень или цепь. Служит для передачи усилия между шкивами. Изготавливается из металлических лент, соединенных специальными фасонными частями.
• Трансмиссионная жидкость. Обычное масло для автоматических КПП автопроизводители применять не рекомендуют. Для авто с вариатором выпускаются специальные смазки (например, DiaQueen CVT, применяемая для Митсубиси).

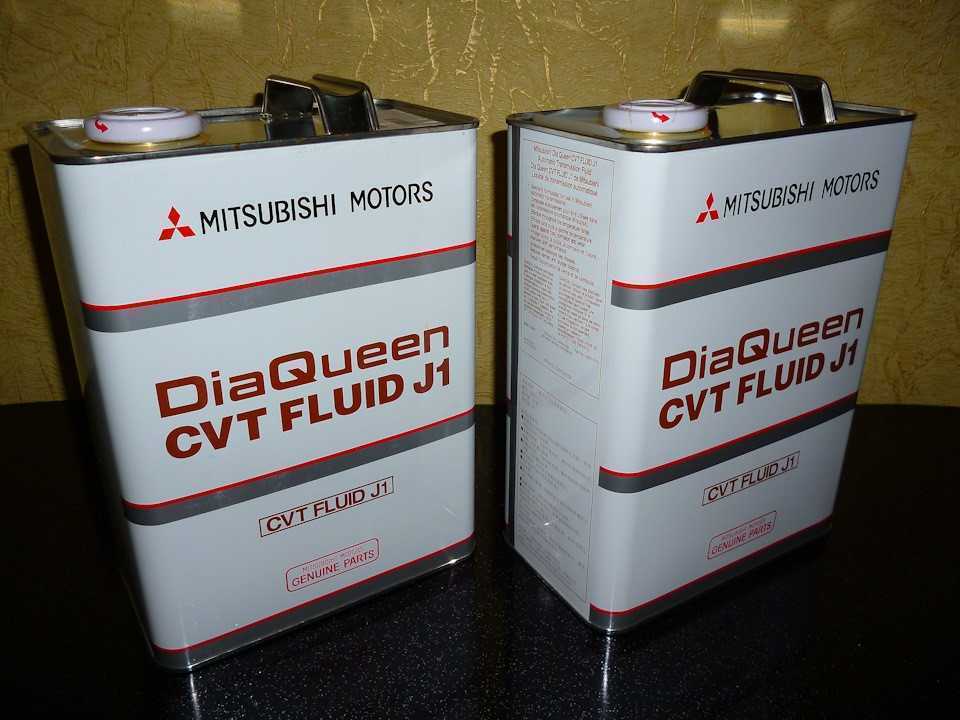

Рис. – “Оригинальное масло в CVT”

• Гидроблок. Служит для направления подачи масла в требуемый канал. Нагнетание смазки происходит при помощи масляного насоса.
• Фильтры. Как правило их несколько: грубой и тонкой очистки масла, а также пара магнитов, улавливающих мелкую металлическую крошку. Фильтры могут устанавливаться как внутри вариатора, так и за пределами его корпуса.

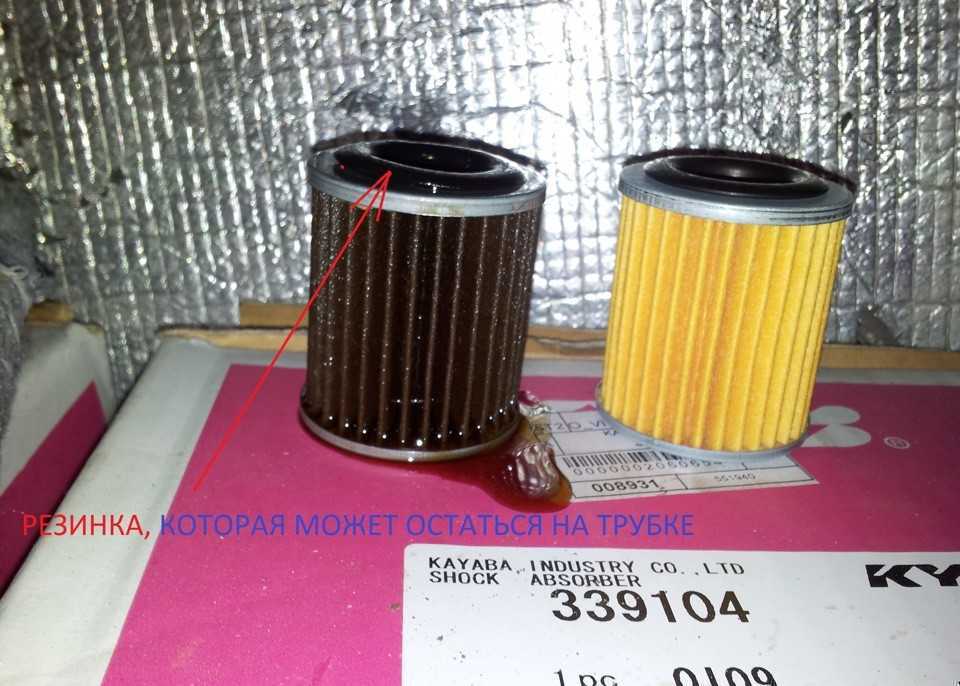

Рис. – “Фильтры тонкой очистки масла”

• Радиатор. Вариаторная коробка работает с большим нагревом, чем автомат. Поэтому для предотвращения термического разрушения масла и его присадок требуется охлаждение с помощью радиатора.
• Электронный блок управления. Алгоритмы выбора оптимального передаточного числа и подача команд для управления вариатором возложены на электронику бесступенчатой трансмиссии. Она поддерживает постоянную связь с главным модулем ЭБУ, обрабатывает информацию, поступающую от датчиков. Располагаться блок управления вариатором может как в корпусе самого вариатора, так и за его пределами.

Преимущества и недостатки

Рассмотрим сначала автомат со всеми его плюсами и минусами, начнем с плюсов:

• облегченное управление автомобилем, особенно в условиях пробок;
• практически невозможно заглохнуть;
• сохранение двигателя, так как плавное переключение сохраняет его от износа, обеспечивая долгую работу;
• меньший расход топлива, чем на механической коробке передач.

Теперь рассмотрим минусы:

• небольшая потеря в динамике – скорость переключается чуть медленнее, чем на вариаторе. Однако модели с двумя сцеплениями переключают скорости гораздо быстрее, чем вариаторные коробки передач;
• очень затратный ремонт;
• частая замена масла;
• несколько затянутое прогревание при холодной погоде.

Иногда машина начинает резко разгоняться, это объясняется тем, что система переключения скорости тратит определенное время, чтобы осознать, что требуется переключить трансмиссию.

На самом деле, критичных недостатков нет, поэтому, если вам нравятся авто на автомате, можете смело приобретать.

Теперь подробнее рассмотрим достоинства и недостатки вариатора. Начнем с положительных качеств:

• быстрый плавный разгон без вреда для двигателя, а также меньшее время, необходимое для разгона;
• сниженные топливные затраты;
• оптимальный режим работы двигателя;
• больший срок пользования;
• надежность.

Положительные стороны, почти полностью совпадают с автоматом, это и неудивительно, потому что принцип работы у них почти одинаковый. Далее рассмотрим отрицательные стороны вариатора:

• дорогой ремонт;
• частая замена ремня, примерно каждые 90-120 тысяч километров;
• специальное масло, разработанное для вариаторов.

Минусы вариатора, конечно, значительные, но он гораздо надежнее, и срок службы выше, чем у автомата. Еще один важный момент, его вряд ли можно отнести к достоинствам или недостаткам, это невозможность буксировки и использования прицепа. Строение самой коробки не позволяет осуществлять эти действия. Экспериментировать не стоит, так как ремонт автоматической коробки передач очень дорогой.

Как отличить вариатор от автомата визуально

Не имея профессиональных знаний, найти разницу обычному человеку не под силу. Внешне оба агрегата выглядят одинаково. Отличий нет в реальности и на фото.

Чтобы понять, какой агрегат установлен, следует:

1. Изучить документы на автомобиль. Осмотреть надписи на агрегате. Если присутствуют буквы «А» или «АТ», то на машине коробка автомат. На вариаторе обозначения — CVT.
2. Осмотреть рычаг агрегата. Часто присутствуют буквы CVT. Значит, установлен вариатор.
3. Узнать нужную информацию можно, осмотрев режимы переключения в коробке. На автомате они фиксируются обозначениями P-R-N-D, а также «L», «2», «3». На вариаторе — только режим «L».

Других способов различить агрегаты нет. Понять можно исключительно в движении.

Что лучше: вариатор или автомат

С учетом того, что сегодня коробку автомат можно выбрать по типу, многие автолюбители интересуются, какой тип АКПП лучше и почему.

При этом дать определенный ответ в этом случае достаточно сложно. Если рассматривать основные плюсы и минусы, классический автомат самый надежный и наименее экономичный, тогда как вариатор CVT обеспечивает наилучший комфорт, однако ресурс CVT меньше, чем у гидромеханических АКПП.

Что касается вариатора, с учетом особенностей конструкции, эта коробка нуждается в более частой замене масла и фильтров (каждые 30 или максимум 40 тыс. км.). Также каждые 100 тыс. км. нужно менять ремень вариатора (цепь). В случае поломки CVT ремонт будет достаточно дорогим, а также с учетом определенных сложностей, могут возникнуть трудности во время поиска специалистов по ремонту вариаторов с гарантией.

При этом, в отличие от АКПП, вариатор разгоняет автомобиль быстрее, разгон плавный, без провалов, тяга постоянная (больше напоминает электродвигатель). Во время разгона мотор не раскручивается, шума меньше. При езде вариатор обеспечивает лучшую отзывчивость на нажатие педали газа с учетом постоянно изменяющихся условий, подхват всегда уверенный и «ровный» на любых оборотах и скоростях.

Однако, при всем кажущемся потенциале, резко изменяющиеся нагрузки, активный разгон, езда с высокой скоростью, пробуксовки и т.п. данному типу КПП противопоказаны. Если перегружать простой автомат АКПП крайне нежелательно, то на вариаторе CVT делать это категорически запрещено. В противном случае коробка может выйти из строя очень быстро, а ремонт вариатора является сложным и очень дорогим.

Преимущества и недостатки вариатора

Вариатор обеспечивает передачу крутящего момента при помощи металлического ремня, который контактирует с 2 коническими шкивами. Для передачи момента от двигателя к трансмиссии используется гидротрансформатор. За счет изменения диаметра шкива на ведущем и ведомом валах обеспечивается плавное изменение частоты вращения вторичного вала.

В конструкции части агрегатов применяется дополнительная 2-скоростная планетарная передача, позволяющая снизить износ конусов и ремня при движении со скоростью более 100 км/ч.

К преимуществам вариатора относят:

1. Из-за плавной регулировки и поддержания частоты вращения коленчатого вала двигателя в оптимальном интервале расход топлива меньше, чем при использовании гидромеханической трансмиссии (КПД коробок серии CVT на 5-10% выше, чем у автомата). Динамика разгона выше, чем при использовании автомата (в случае применения двигателей с одинаковыми характеристиками). Улучшение разгонных характеристик вариатора достигается за счет устранения пауз, необходимых автоматической коробке для включения повышенной передачи.
2. При разгоне автомобиля не наблюдается рывков. Если в конструкции вариатора используется дополнительный планетарный редуктор, то переход между ступенями не замечается водителем и пассажирами.
3. Конструкция коробки отличается сниженным весом и габаритами, что позволяет применять агрегат на малолитражных автомашинах. Установка планетарной передачи дополнительно снижает размеры картера вариатора.

1. Из-за конструктивных ограничений вариатор не применяется с двигателями с рабочим объемом цилиндров более 3500 см³ и мощностью выше 200 л.с. Для передачи повышенного крутящего момента созданы коробки тороидного типа, но сложность конструкции и необходимость использования высокопрочной стали ограничивают распространение такого типа вариаторов.
2. Конструкция коробки не позволяет быстро отреагировать на резкое нажатие на педаль газа.
3. Для заправки требуется использовать специальную жидкость, применять масло от автомобиля другой марки запрещается. Поскольку жидкость начинает работать только после нагрева, то в зимнее время перед началом движения необходимо прогревать коробку.
4. При движении с высокой скоростью ремень выходит на внешнюю кромку ведущего конуса, что приводит к ускоренному износу поверхности. Металлическая стружка, попадающая в картер, нарушает нормальную работу механизма регулировки передаточного отношения.
5. Трансмиссия не любит интенсивных разгонов, во время которых происходят проскальзывание ремня и абразивный износ трущихся металлических поверхностей.
6. Применение сложной электроники, регулирующей работу агрегата, повышает стоимость ремонта в случае поломки. В конструкции агрегата используются дополнительные датчики, при выходе элементов из строя коробка переходит в аварийный режим работы.
7. Ремень необходимо заменять через 100-150 тыс. км пробега. Использование изношенной детали приводит к повышенной нагрузке на конические поверхности.
8. Конструкция коробки не приспособлена к длительному движению в условиях бездорожья или по дорогам с разрушенным покрытием.

Чем отличается вариатор от автомата?

Здесь существует несколько ответов, поскольку отличий достаточно много.

• Во-первых, вариатор более спокойно начинает движение автомобиля. Он напоминает собой мощный электродвигатель. Кроме того, набирает скорость вариатор тоже тихо, без провалов, лишь с небольшим нарастающим шумом.
• Во-вторых, авто с вариатором разгоняется куда быстрее, чем с автоматом. Это получается за счет того, что вариатор не затрачивает время на переключение передач, тем самым он быстрее набирает обороты.
• В-третьих, вариатор намного спокойнее воспринимает перемены в движении авто. Так, для примера, авто с вариатором не заглохнет в пробке или светофоре, а также не сделает откат назад при подъеме. Начало движения, независимо от умений самого водителя, всегда будет плавным.
• В-четвертых, у вариатора отсутствует многим нужное рычание мотора, он всегда гудит ровно и тихо. Это не устраивает любителей погонять с громким звуком. А также многим непривычно, что автомобиль быстро и четко разгоняется при тихом двигателе. Для некоторых это является недостатком, для других — преимуществом. Однако для тех, кто хочет слышать переключение передач и мощный звук двигателя, предлагается установка «типтроника», эмулирующего эти звуки.
• В-пятых, дополнительно вариатор оснащен такой функцией, которая позволяет при нажатии газа до упора практически мгновенно изменять передаточное число, в результате чего автомобиль резко ускоряется.

Как отличить вариатор от автомата визуально? Под крышкой капота располагается название и номер трансмиссии, именно по этому номеру и можно отличить вариатор или автомат. Стоит отметить, что нужно проехать на авто с вариатором, сразу же станет понятно, как определить вариатор или автомат. Звук, быстрый разгон, мягкое движение — все это говорит, что у Вас стоит вариатор.

Многие задают вопрос: что лучше вариатор или автомат? Для полноценного ответа следует рассмотреть плюсы и минусы автомата и вариатора.

Какую автоматическую коробку выбрать?

Существует два типа АКПП, поэтому при выборе автомата придется еще и определиться, какой именно тип вам нравится больше. Роботизированная трансмиссия является чем-то средним между автоматической и механической коробкой передач. Робот управляется автоматически, но конструктивно напоминает механику, которая оснащена специальными механизмами, благодаря чему он может регулировать работу системы сцепления.

Переключение происходит по тому же принципу, как и на механической версии, но водителю не приходится делать это самостоятельно. Этот вид трансмиссии имеет преимущества по сравнению с традиционным автоматом, он дешевле и более надежен. При переключении передач не возникает рывков, но только в случае парного сцепления. Стоит более подробно рассмотреть преимущества и недостатки робота, для удобства мы составили таблицу, которая может проиллюстрировать наглядно характеристики трансмиссии.

Преимущества	Недостатки
Устроен проще автомата, обходится дешевле в приобретении.	Если установлено одно сцепление, возможны рывки при переключении.
Проще обслуживать, ремонт проводят в большинстве СТО, и стоит он дешевле.	На подъеме авто может откатываться назад. Если приходится стоять долго, нужно переводить коробку в нейтральный режим самостоятельно.
Значительная экономия топлива.	В тяжелых условиях может вести себя непредсказуемо, из-за этого использовать робот на бездорожье неудобно.
Высокий КПД.	Переключение передач происходит с отставанием.

Коробку-автомат не стоит путать с роботом, так как она совершенно иначе работает. Основу составляет гидротрансформатор и планетарные шестерни. КПП оснащено фрикционными дисками, которые и заставляют передачи переключаться под напором давления в системе, повышающегося при наборе оборотов двигателя и снижающегося при снижении. Передачи будут переключаться самостоятельно. Процесс зависит только от скорости автомобиля и оборотов двигателя, человеку практически не требуется принимать участие в процессе.

Что представляет собой вариатор

Прежде чем определиться, что лучше коробка автомат или вариатор, необходимо рассмотреть механизм каждой коробки по отдельности. Вариатор представляет собой ту же автоматическую коробку передач с аналогичным рычагом и режимами трансмиссии. Но его принцип работы совершенно отличается. Дело в том, что он не имеет упорядоченных передач. Наоборот, вариатор оснащен большим количеством передач, которые постоянно варьируются. Именно отсюда и произошло название КП.

Режимы вариаторов имеют аналогичные обозначения. Но переход от одной ступени на другую осуществляется плавно и без рывков. Никаких толчков и колебаний не происходит, даже если машина разгоняется, едет или тормозит. Вариаторы также подразделяются на виды, но самым распространенным считается клиноременный. Конструкция клиноременного вариатора включает в себя пару шкивов и ремень, который соединяет их. Ремень имеет сложный «состав», так как резиновый или тканевый элемент не смог бы «протянуть» и 1000 километров. В качестве ремня здесь используется стальная лента или тросы с большим количеством пластинок.

Передаточное число во время разгона вариатор меняет самостоятельно, опираясь на установленную программу. Во время набора скорости у двигателя не меняются обороты, при этом изменяется передаточное отношение. Темп разгона при этом довольно высокий.

Что такое вариатор?

Под вариатором тоже понимают автоматическую коробку передач, однако принцип ее работы заключается в плавном и непрерывном изменении передаточного числа

Важно учитывать, что бесступенчатый вариатор не имеет классического переключения скоростей, которые имеются у обыкновенного автомата

Как следствие, основным отличием для водителя считается зависание оборотов двигателя, которое сопровождается постепенным набором скоростей. Тут вообще нет толчков в процессе старта с места и во время разгона.

К плюсам вариаторов относят:

• эффективность при использовании мощности двигателя;
• экономия топлива;
• комфортное управление и само движение автомобиля;
• плавный ход авто;
• невысокая нагрузка на двигатель;
• экологичность;
• ровный разгон и быстрое наращивание скорости;
• высокий коэффициент полезного действия.

При этом вариатор отличается такими недостатками:

• сложность конструкции и ремонта;
• ограниченное количество сервисов, которые способны ремонтировать такую коробку;
• быстрое изнашивание при движении по бездорожью;
• специфические звуки при работе;
• ограниченный период эксплуатации;
• невозможность установить на мощные авто.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность “Экономика предприятия”

Опытные автолюбители и автослесари не советуют покупать старые машины с вариатором

Если же покупка была сделана, важно вовремя менять масла и следить за уровнем топлива.

Что такое автоматическая коробка передач (АКПП)?

Такая коробка передач принадлежит к ступенчатым планетарным моделям, которые подключаются к силовой установке при помощи гидротрансформатора. При этом процесс выбора и переключения передачи осуществляется гидромеханическим способом.

В современных моделях это осуществляется при помощи электроники. Именно она определяет скорость, на которой должна работать коробка в тот или иной момент. При этом количество ступеней все время нарастает. Если до этого стандартным решением был четырехступенчатый агрегат, то сейчас производят автомобили с моделями, имеющими 9 ступеней.

К основным плюсам АКПП относят следующее:

• плавная смена передач;
• высокая степень надежности;
• комфортное управление автомобилем;
• щадящее использование двигателя и коробки передач.

При этом автоматическая коробка имеет такие недостатки:

• высокая стоимость;
• большой расход топлива;
• высокая стоимость ремонта;
• необходимость в большем количестве времени для разгона;
• небольшой срок эксплуатации;
• невозможность заведения «с толкача».

Вариатор

В чем принципиальная разница между вариатором и автоматом:

• нет переменных передач;
• максимально используется крутящий момент двигателя.

Популярная конструкция CVT — клиноременная передача с гидротрансформатором. В вариаторах Audi ремень заменён цепью.

Как работает вариатор

Вариатор плавно меняет передаточное отношение за счёт изменяемых диаметров валов. Ведущему валу малого диаметра нужно провернуться 2 — 3 раза, чтобы ведомый вал большего диаметра сделал один оборот. Валы соединены ремнём, по которому передаётся момент. И вот как это происходит.

https://youtube.com/watch?v=Ok00hUya_AE

На вал насажен шкив. Он состоит из двух конусных дисков, обращенных друг к другу сторонами малого диаметра. Расстояние между дисками сужается или расширяется под действием гидравлики. Изменение шкивов на разных валах происходит синхронно.

В коробке CVT установлен стальной ремень, выполненный из лент, соединённых стальной пластиной в виде бабочки. Бабочка придаёт ремню клиновидную форму в разрезе. Боковой поверхностью ремень касается шкива. Когда конусы сдвигаются, ремень под воздействием центробежных сил выталкивается. В этот момент второй шкив раздвигается, и ремень утопает. Таким образом ведущий шкив передает момент ведомому шкиву. Реализовать задний ход через шкивы нельзя, эту задачу решает планетарный механизм.

Система сцепления в вариаторе реализована с помощью гидротрансформатора, аналогичного АКПП. ГДТ также регулирует привод ведущего шкива.

Что может ломаться

Вариаторной передаче свойственны те же проблемы, что и автомату, если не менять масло после 50 000 км пробега.

Отличие поломок вариатора от автомата связано с работой ременной передачи. Агрессивная езда и жёсткая эксплуатация коробки приводят к растягиванию ремня. Грязное масло стачивает боковые пластины. В результате на конусах остаются задиры от царапающих зубцов, что ведёт к быстрому износу и дорогому ремонту.

Достоинства вариаторной коробки

Параметры, по которым бесступенчатый вариатор лучше автомата, сведёны в таблицу.

Параметр	Описание
КПД и разгон	Потери мощности двигателя в CVT минимальны, автомобиль быстро разгоняется и поддерживает постоянные обороты, особенно заметно на средних скоростях 50 — 60 км/ч.
Расход топлива и масла	Масляный насос потребляет 5 — 7 л, расход бензина в смешанном цикле 7 — 8 л/100км.
Экологичность	Меньше топлива — меньше вредных выбросов.
Комфорт	Вариатор разгоняется плавно из-за отсутствия ступенчатого переключения передач.
Управление, защита двигателя	Электроника подбирает режим работы, который уменьшит износ и увеличит ресурс деталей.

Вариатор на кроссовере обеспечивает максимальный комфорт движения, если помнить, что это не внедорожник.

Недостатки вариатора

Популярность вариатора находится на низком уровне, что влияет на стоимость ремонта и комплектующих. Так, цена за новый ремень выше 20 000 р., а механики советуют его менять через 100 — 150 000 км, не дожидаясь полного истирания. Найти мастера, который возьмётся за разборку CVT, сложно, особенно в малых городах.

Другие недостатки вариатора:

1. Коробке нужно оригинальное дорогое масло. Аналоги не допустимы.
2. Вариаторы не устанавливают на силовые агрегаты мощностью свыше 200 л.с. Высокие нагрузки изнашивают приводной ремень.
3. CVT работает с равномерным гулом. Водитель не чувствует переключения передач, что для некоторых является психологически некомфортным.
4. Ответственная электроника при небольшой поломке детали или недостаточного давления масла переводит вариатор в аварийный режим или отключает его.
5. Длительное движение на предельно высокой или низкой скорости нагружает ремень.

Срок службы вариаторной коробки

Вариаторы ходят 150 000 км. В этот момент можно быстро разочароваться, но известны случаи, что коробка служила по 300 000 км. Разница зависит от отношения автовладельца к своей машине: регулярность техобслуживания, манера езды, соблюдение правил эксплуатации.

Подведем итоги

Как показывает практика, АКПП продолжает оставаться самым распространенным и востребованным типом автомата на фоне вариаторов CVT и «роботов». Классический автомат вполне комфортный, хорошо подходит для автомобилей с мощными моторами, позволяет активно эксплуатировать машину, масло в автомате меняется реже, чем в вариаторе, гидротрансформатор доставляет меньше проблем, чем сцепление на коробке-робот.

Основным недостатком АКПП является только цена и повышенный расход горючего. Если же на первом месте стоит экономичность, плавная неспешная езда и высочайший уровень комфорта, вариатор будет оптимальным решением на новом автомобиле.

Напоследок отметим, что в случае с подержанными авто, перед покупкой машины с вариатором очень важно знать историю эксплуатации и обслуживания, а также провести углубленную диагностику. Дело в том, что риски купить  авто с проблемной коробкой вариатор достаточно высоки

Если же нужен надежный б/у автомобиль с автоматом, лучше сразу рассматривать только варианты с «классической» АКПП. При этом также следует тщательно проверять все агрегаты и узлы перед покупкой

Дело в том, что риски купить  авто с проблемной коробкой вариатор достаточно высоки. Если же нужен надежный б/у автомобиль с автоматом, лучше сразу рассматривать только варианты с «классической» АКПП. При этом также следует тщательно проверять все агрегаты и узлы перед покупкой.
