Регулируем сцепление на Лада Гранта сами, в обход автоматики

Процесс замены троса

Для проведения замены троса сцепления Лады Калины понадобится две вещи: инструментарий и место. Рассмотрим, каждый вопрос по отдельности.

Инструментарий

Что провести замену любой детали автомобиля, необходимо иметь инструмент. Так, для замены троса сцепления понадобится:

  • Ключ на 8.
  • Линейка и штангенциркуль.
  • Отвертка.
  • Ну и, конечно же, новый тросик.

Когда всем вооружились можно приступать непосредственно к замене.

Пошаговая инструкция

Когда всё готово можно перейти к пошаговым операциям по замене троса. Они будет выполняться в двух плоскостях – салон и моторный отсек. Поэтому следует побеспокоиться о хорошем доступе в оба места. Итак, приступим непосредственно к манипуляциям:

  1. Демонтируем упор с тросика.
  2. С педали сцепления демонтируем пружинную скобу. Для этого необходимо поддеть ее плоской отверткой.

Пружинная скоба вблизи

Откручиваем гайку удерживания троса на храповом механизме

Для удобства демонтируем воздушный фильтр

Пластина к которой крепится тросик на педали

Когда все собрано, можно все проверить и ездить.

Причины неисправности

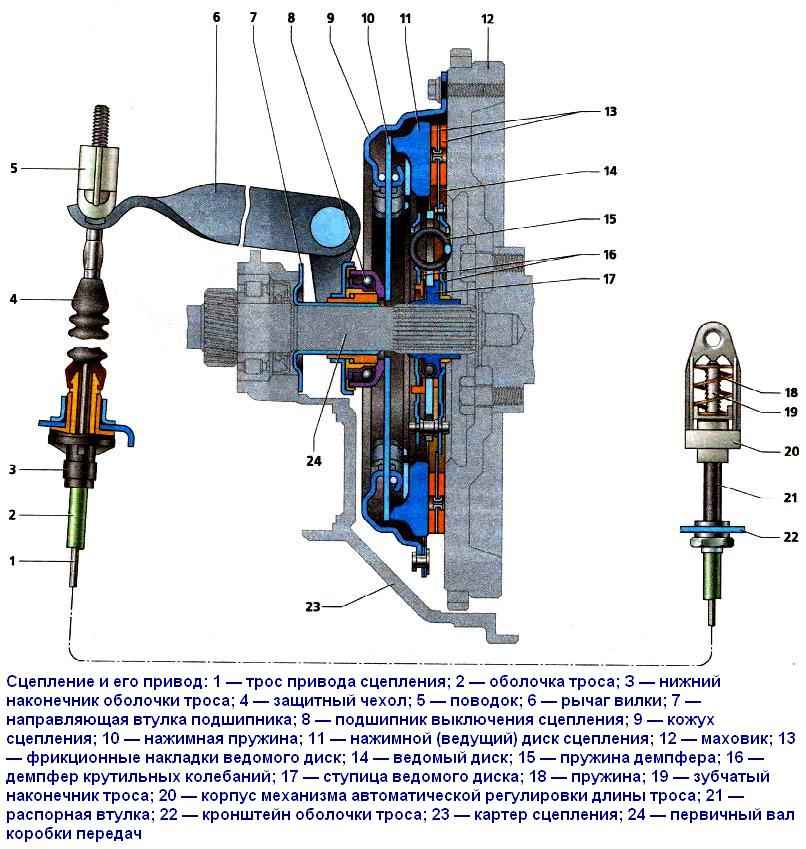

Расшифровка элементов троса сцепления Калина

Существует несколько причин, которые приводят к неисправности троса сцепления. Благодаря храповому механизму, который установлен на Калине, можно регулировать длину троса, что дает возможность менять натяжку при износе фрикционной части на диске. Но, натягивать трос нельзя вечно, а поэтому он рано или поздно выходит со строя.

Рассмотрим основные признаки регулировки или замены троса сцепления на Калине:

  • Недостаточный натяг.
  • Посторонние звуки при выключении сцепления.
  • Сцепление выключается не полностью.
  • Проваливается педаль.
  • Плохо переключаются передачи.

Теперь, когда определились с причинами неисправностей можно перейти к выбору троса и процессу замены.

Все шаги «от и до»

Открываем капот и находим коробку передач. Рядом будет расположен стартер. Все узлы закрыты фильтром, который требуется снять:

  1. Отключаем минусовую клемму АКБ (ключ «на 10»);
  2. По очереди отсоединяем: разъём ДМРВ (овальный), клапан адсорбера (снизу поджимаем язычок). Стяжку крепления «толстого провода» тоже ослабляем и снимаем;

Избавляемся от лишних деталей

Сверху на картере будет закреплена «вилка» – гнутая пластина с прорезью. Это и есть вилка сцепления (см. фото).

Нашли самую важную деталь

Плоскогубцами, обмотанными изолентой, попробуйте вытянуть наконечник вперёд.

Регулировка сцепления на Лада Гранта (первый способ)

Здесь мы рассмотрим, как регулировать сцепление на Ладе Гранте:

  1. Взявшись за наконечник троса, его до упора вытягивают вперёд.
  2. Штангенциркулем замеряют расстояние от вилки до пластикового поводка. Дистанция должна составлять ровно 27 мм.

Если всё настроено и проверено, замерьте ход педали сцепления.

Замеряем дистанцию свободного хода

Расстояние от «верхней точки» до «нижней» не должно превышать 146 мм.

Если на последнем этапе получилось больше, чем 146, значит, трос подлежит замене.

Альтернативный метод настройки сцепления (второй способ)

Никаких штангенциркулей здесь не понадобится:

  1. Проводим шаг 1, как указано выше – вытягиваем наконечник вперёд.
  2. Отпускаем наконечник и смотрим: если поводок прилегает к вилке неплотно, накручиваем его на стержень.
  3. Нажимаем и отпускаем педаль (3 раза), повторяем шаги 1 и 2.

Добейтесь следующего: когда педаль не нажата, поводок должен плотно прижиматься к металлу, в то же время смещение вилки не должно быть заметным. Величина смещения пусть будет равна 1-2 мм.

Регулировку сцепления на Ладе Гранте проводят любым из двух методов. А согласно отзывам, необходимость возникает через каждые 15000-20000 км.

Болтается вилка сцепления гранта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

  1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
  2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
  3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.

Пластиковый фиксатор

  1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.

Защитная скоба

  1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
  2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
  3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

После проведения дефектовки, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Признаки неисправности, диагностика, способы устранения

ПризнакПричина и устранение
Короткий ход педалиОтрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростейУстановить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачиИзнос пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжитЧрезмерное растяжение натяжителя. Замена новым, установка втулок.

Причина скрипа педали сцепления на Ладе Гранте

Конструкция сцепления на автомобиле Лада Гранта отлична от предыдущих моделей ВАЗа. Активация привода вала осуществляется тросом с автоматическим натяжителем.

https://youtube.com/watch?v=AvW0dreUQdY

Если с завода настройка была выполнена корректно, то владельцу нет нужды повторно регулировать компенсатор натяжения. На практике все далеко не так, проблемы случаются. Особенно на этапе прохождения первого и второго технических осмотров.

Этап №1 Регулировка педали сцепления Лады Гранты

Появление сторонних шумов, скрипов свидетельствует о необходимости профилактики, дефектовки элементов сцепления. Первым делом проверяем зазор на вилке привода.

В моторном отсеке демонтируем пластиковый кожух воздушного элемента, снимаем патрубки. Штангенциркулем замеряем величину зазора между пластмассовым барашком и вилкой. Заводской стандарт — 27 мм, превышение, уменьшение длины недопустимо. Корректируем зазор путем выкручивания гайки (ключ на «10»).

Этап №2 Смазывание элементов

Смазыванием подвижные элементы педального узла, в том числе, храповик компенсатора, втулку педали сцепления, оболочку троса.

Для упрощения процесса смазки используем тавотницу, медицинский шприц наполняем трансмиссионным маслом, наносим на поверхность.

Иногда скрип доносится со стороны моторного отсека. Причина в поводке наконечника. Для устранения скрипа наносим масло на участок контакта гайки с вилкой привода.

Этап №3 Недостаточное количество смазки

В редких случаях причина скрипа в отсутствие смазки на первичном валу коробки передач. Устраняется дефект путем нанесения графитной смазки на поверхность вала. Предварительно снимаем резиновую втулку, распыляем смазку при помощи аэрозольного баллончика.

Какой должен быть ход педали сцепления Лады Гранты

Свободный ход педали сцепления на Ладе Гранте составляет 146 мм — это заводской «замер» расстояния от основы кузова к тыльной части педали (лягушки). Изготовитель допускает люфт хода в 2.0 мм.

Если вышеуказанное расстояние не соответствует стандарту, проводим следующие действия по регулировке:

  1. В моторном отсеке оттягиваем наконечник троса до упора вперед. Штангенциркулем замеряем фактическое расстояние от пластиковой гайки к вилке привода. Заводской стандарт 27 мм.
  2. Проводим регулировку, корректировку по мере необходимости (ключ на «10»).
  3. 2-3 раза прокачиваем педаль, проводим повторные замеры.
  4. В салоне автомобиля замеряем ход педали, он должен быть равным 146 мм.

Всегда ли проблемы с работой КПП связаны с неотрегулированным сцеплением

Не всегда проблемы механической трансмиссии сигнализируют о сцеплении, которое нужно регулировать. Если кажется, что виновато сцепление, посмотрите список выше. Также рассмотрим другие проблемы с механической коробкой. Частыми неисправностями являются:

  • Шум КПП. На нейтрали такое случается при уменьшении или загрязнении масла в коробке, износе подшипников. На передаче проблема может быть в синхронизаторе, слизанных зубьях и убитых подшипниках. При переключении передач дело может быть как раз в неотрегулированном сцеплении, подшипниках, синхронизаторе, нарушении соосности картера сцепления и коленвала, а также в деформированных вилках сцепления и коробки.
  • Вибрации. Характерно для ДВС с нарушенным режимом работы на нейтрали либо при разрушении креплений (в том числе самовыкручивание болтов).
  • Вытекающее масло. Причина чаще всего в сальниках, уплотнительных прокладках, превышении уровня масла либо деформации самой трансмиссии.
  • Передача переключается с трудом или не переключается вовсе. Проблема тут тоже может быть в сцеплении, а также в других факторах — загрязнении, недостатке масла, износе муфт, пружин, шестерни.
  • Передача сама по себе выключается. Причин много — синхронизаторы, желобки, пружины, самопроизвольное откручивание болтов и другие.

Тросовая коробка передач

Если вы подозреваете сцепление, тщательнее изучите проблему. Далеко не факт, что именно оно виновато.

Как долго проживет коробка передач, напрямую зависит от того, как вы эксплуатируете автомобиль. А от срока службы КПП зависит комфорт, безопасность и управляемость вашей машины.

Если не хотите производить ремонт КПП «Лада Гранта», выполняйте ряд несложных рекомендаций:

  • На МКПП одним из главных факторов эксплуатации является переключение передач с полностью выжатой педалью сцепления. Нельзя переключать передачи, когда оно не полностью выключено. Это приводит к ускоренному слизыванию зубьев шестерен. Передачу нужно выбирать соответствующую вашей скорости. Лучше всего передвигаться на четвертой передаче — она прямая и задействует минимум шестерен. Соответственно, их износ уменьшается. Диапазон скорости — 70-100 км/ч.
  • Зимой не стоит оставлять машину на длительное время на передаче. Это небезопасно и портит трансмиссию. После того, как вы запустите двигатель, даже если машина будет стоять на нейтрали, она может дернуться.
  • Влияет и смазка всех узлов. Периодически проверяйте корпус КПП на предмет подтеков масла. Обычно они появляются рядом с маслозаливной горловиной. Меняйте масло вовремя. Примерный срок замены 50-70 тысяч километров. Не смешивайте масла разных марок, поскольку из-за этого возможен повышенный износ всех трущихся частей.

Рекомендации довольно простые в выполнении. Ремонтировать тросиковую КПП на «Лада Гранта» непросто и недешево, поэтому придерживайтесь их.

Замена троса сцепления Лада “Гранта”

Демонтаж троса сцепления выполняется следующим образом:

  • открутить гайку, крепящую трос к кронштейну педалей (расположена в салоне под передней панелью);
  • снять со шпильки упор оболочки тросика;
  • при помощи пассатижей демонтировать стопорную скобу, удерживающую ось педали сцепления;
  • вытащить ось;
  • снять педаль сцепления;
  • отсоединить пружину от кронштейна педали сцепления;
  • используя пассатижи, вытянуть и снять стопор наконечника тросика;
  • отстыковать наконечник тросика от педали сцепления;
  • извлечь уплотнитель оболочки тросика, находящийся в моторном отсеке;
  • потянуть наконечник троса сцепления, вставленный в вилку, в направлении движения автомобиля;
  • вытащить наконечник тросика из паза вилки;
  • отвернуть поводок наконечника троса;
  • извлечь направляющую втулку оплетки троса, вставленную в отверстие кронштейна КПП;
  • снять трос сцепления Лада “Гранта”, протащив его из отверстия в перегородке между салоном машины и моторным отсеком.

Новый трос сцепления следует предварительно смазать, залив немного масла между оплеткой и тросом. Устанавливается трос сцепления так:

  • продеть трос в салон из моторного отсека через отверстие в щитке (перегородке);
  • закрепить на пальце педали компенсационный механизм, регулирующий натяжение по мере износа диска сцепления;
  • установить педаль сцепления на место и зафиксировать ее ось;
  • зафиксировать упор оболочки тросика на шпильке, расположенной на кронштейне блока педалей;
  • установить уплотнитель троса сцепления на перегородке моторного отсека;
  • продеть трос сцепления в отверстие кронштейна КПП;
  • установить в то же отверстие направляющую оплетки тросика;
  • ввести поводок в нижний наконечник троса сцепления так, чтоб наконечник выступал за торец поводка на 1 мм;
  • установить тросик сцепление в рабочее положение, сместив нижний наконечник до упора вперед в направлении движения машины (придется преодолеть сопротивление пружины механизма);
  • замерить расстояние между поводком и вилкой сцепления, удерживая тросик в вытянутом положении;
  • вращением поводка установить зазор равным 27 мм;
  • вставить наконечник тросика в паз на вилке сцепления;
  • отпустить наконечник (пружина должна сместить наконечник к вилке, установив его без зазора);
  • три раза нажать на педаль сцепления;
  • повторно измерить зазор между вилкой и поводком;
  • при необходимости подрегулировать трос, вращая поводок.

Регулировка троса сцепления “Гранта” производится только после его установки. В дальнейшем правильную длину троса обеспечивает компенсационный механизм. Он делает так, чтобы трос постоянно находился в слегка натянутом положении. При отклонении от нормы механизм либо добавляет длину троса, либо уменьшает ее.

Двигатель ВАЗ 2170 16 кл , есть недостаток в виде протекания прокладки клапанной крышки, вследствии чего возможен выход из строя катушки(модуля) зажигания, решение проблемы ремонт и промазка элементов головки блока.

В автомобиле Калина нередкий случай протекания отопителя салона, под которым находится ЭБУ автомобиля, который после такого купания в антифризе выходит из строя, решение проблемы замена отопителя и ЭБУ автомобиля с последующей переустановкой основного места ЭБУ.

На автомобилях Лада Гранта имеется заводской брак жгута проводки, который приводит к неисправности электронной системы и нестабильной работы педали газа и дроссельной заслонки. Решение проблемы замена жгута.

Слабое место в автомобиле 2114 это кран отопителя , который имеет место поломки и протекания.

Не редко выходят из строя катушки, модули зажигания, как правило это происходит после затяжных морозов, не выдерживаю низких температур.

Компания AvG, осуществляет профессиональный ремонт автомобилей ВАЗ в Казани.

В центре ремонта « АVG »вы можете пройти комплексную диагностику всех систем автомобиля. В нашем автосервисе работают квалифицированные сотрудники, профессионалы своего дела, у нас есть необходимое современное и надежное оборудования для точной диагностики поломок автомобилей.

Диагностика в центре ремонта AvG производится поэтапно:

  • Диагностика инжектора и систем впрыска топлива,
  • Диагностика тормозной системы,
  • Диагностика КПП,
  • Диагностика ходовой части,
  • Диагностика системы охлаждения.
  • Диагностика двигателя,осмотр ремня ГРМ.

Центр ремонта AvG осуществляет ремонт автомобилей ваз следующих моделей: Приора,Ларгус,Калина, Лада Самара 2114.

Снятие датчика положения педали сцепления

Снимаем датчик положения педали сцепления для замены. Датчик расположен в труднодоступном месте под панелью приборов, поэтому большинство операций по демонтажу датчика для наглядности показываем на снятом педальном узле.

Расположение датчика положения педали сцепления. Перед отсоединением колодки проводов датчика от колодки жгута проводов панели приборов…

…вынимаем держатель 1 колодки проводов датчика из отверстия 2 в кронштейне педального узла. Нажав на фиксатор колодки жгута проводов панели приборов…

…отсоединяем колодку жгута проводов от колодки проводов датчика.

Поддев отверткой, выводим крючок пружины нажимного рычага из отверстия держателя датчика.

Крестообразной отверткой отворачиваем два самореза крепления держателя датчика к кронштейну педального узла.

…и снимаем держатель с датчиком в сборе.

Снимаем датчик с двух стержней держателя.

Датчик положения педали сцепления Устанавливаем датчик положения педали сцепления в обратной последовательности.

Инструмент:

  • Гаечный ключ рожковый на 8 мм
  • Плоскогубцы
  • Отвертка плоская средняя

Детали и расходники:

Втулки для педали сцепления

1. В салоне под панелью приборов ключом на 8 мм отверните гайку крепления кронштейна оболочки троса к кронштейну педального узла.

2. Снимите упор оболочки троса сцепления со шпильки.

3. Отверткой, либо плоскогубцами подденьте пружинную скобу и выньте ее из проточки пальца педали сцепления.

4. Извлеките ось и снимите педаль сцепления.

5. Снимите с педали сцепления правую и левую втулки оси педали и втулку наконечника троса сцепления.

7. Установите новые втулки в педаль сцепления и педаль сцепления в кронштейн в порядке, обратном снятию.

8. Установите на автомобиль Лада Гранта ВАЗ 2190 все детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Чтобы снять педаль сцепления на автомобиле Лада Гранта необходимо выполнить следующие действия:

  1. Зафиксировать машину на ровной площадке, выжать рычаг стояночного тормоза, установить противооткатные башмаки на задний ряд колес.
  2. Ключом на «14» выкручиваем три болта, отсоединяем вал рулевого управления (салон машины, у основы).
  3. Выкручиваем пластиковый фиксатор с поводка троса сцепления.


Пластиковый фиксатор

  1. Снимаем защитную скобу, извлекаем палец вакуумного усилителя педали тормоза.


Защитная скоба

  1. Отсоединяем колодку с проводами от приборной панели с датчиками на кронштейне.
  2. Ключом на «13» выкручиваем четыре гайки, снимаем вакуумный усилитель тормозов.
  3. Ключом на «13» отвинчиваем пять гаек, снимаем кронштейн педали сцепления и тормоза в сборе.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Как заменить сцепление на Лада Гранта?

  • На Ладе Гранта процесс стоит начать с подкапотного пространства
  • Под капотом нужно убрать воздушный фильтр и воздуховод, чтобы они не закрывали доступ к коробке передач. Впрочем, снять можно что угодно, лишь Вам было удобно.
  • Теперь откручиваем от двигателя стартер
  • Откручиваем трос сцепления от коробки передач
  • Теперь под автомобилем снимаем защиту двигателя
  • Снимаем крышку картера сцепления. Сливаем масло с коробки передач
  • Отсоединяем рычаги передней подвески от поворотных кулаков, откручиваем реактивную тягу
  • Отсоединяем провод заднего хода и датчик скорости
  • Поочередно достаем из коробки передач ШРУСы. Главное, чтобы шестерни дифференциала не рассинхронизировались. Для этого вставьте в дифференциал специальные заглушки
  • Откручиваем реактивную тягу КПП и кулису. Перед этим надо наметить положение регулировочных болтов, чтобы после ремонта заново не настраивать кулису
  • Если мешает катушка зажигания – снимаем ее
  • Подставляем под коробку передач любую крепкую и устойчивую опору
  • Откручиваем коробку передач от двигателя и снимаем ее
  • Теперь можно открутить корзину сцепления и ведомый диск
  • Меняем их на новые, центруем положение с помощью специального пластикового устройства, которое одевается на коленвал и собираем все в обратном порядке. Для упрощения понимания – смотрите видео по замене сцепления на Лада Гранта своими руками.
  • После сборки регулируем трос сцепления, чтобы свободный ход педали сцепления соответствовал рекомендуемым производителем
  • В процессе данного ремонта можно заменить выжимной подшипник и смазать вилку сцепления. Эти детали находятся на самой коробке передач.

Выжимной подшипник (ВП) – шарикоподшипник, который установлен в специальную муфту с пружиной и перемещается по втулке первичного вала. Деталь служит для нажима на диск сцепления, отвода маховика из зацепления с коробкой передач (КП). Выжимной подшипник (Калина ВАЗ 1118, Приора, Гранта), как и сцепление, периодически выходят из строя после длительного пробега или неправильной эксплуатации, обслуживания. В случае возникновения неисправностей сцепления, для ремонта потребуется снять коробку передач, но существует способ, при котором замена выжимного подшипника Калина производится без демонтажа КПП. Многие владельцы ВАЗ 1118, часто задаются вопросом «Сколько стоит замена выжимного подшипника на Калине?», можно с уверенностью сказать, что в автосервисе данный ремонт обойдется примерно в 3000 рублей. Самостоятельная замена по данной инструкции займет у вас 3-4 часа, поэтому выбор остаётся за вами.

В статье изложено руководство по замене выжимного подшипника сцепления на Ладе Калина со снятием коробки переключения скоростей, а так же показан способ без её снятия. Дополнительно представлена информация по выбору запчастей, номерам, ценам, размерам. Материал сопровождается множественными фотографиями, а так же вспомогательными видео, в том числе по замене сцепления на Калине. Данная инструкция подойдет владельцам автомобилей Лада Приора, Лада Гранта, ВАЗ 2110-2115.

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Диск сцепления под замену

я точил маховик ! и он был кривой. так что одним диском не отделаться

Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?

Лада Гранта – один из наиболее популярных автомобилей в России, сделанных после 2010 года. Преимуществом автомобиля считается его доступная стоимость, которая для основной массы жителей нашей страны выступает решающим фактором. Кроме того, Гранта является достаточно дешевой в обслуживании, неприхотливой и надежной, чем не могут похвастаться многие другие модели АвтоВАЗ. Гранта считается одной из самых удачных моделей ВАЗ в новейшей истории производителя.

Однако любая машина нуждается в уходе, и Лада Гранта не станет исключением. Сцепление является системой, требующей повышенного внимания в любом автомобиле. Однако рано или поздно с ним также случаются проблемы. В таком случае потребуется замена троса либо же просто повторная регулировка сцепления на Ладе Гранта. Сегодня поговорим об особенностях конструкции автомобиля, а также разберем некоторые методы, которые помогут решить проблему своими руками.

Настройка механизма сцепления на Lada Kalina в домашних условиях

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось. В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля. Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Когда следует делать регулировку?

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

  1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
  2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
  3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

  • Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
  • Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

  • Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
  • Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
  • При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен. Приступать к работе нужно не ранее, чем двигатель полностью остынет

Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

  • Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
  • Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
  • Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
  • Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
  • Нажать и отпустить педаль муфты несколько раз, повторить замеры.
  • При необходимости повторить регулировку до получения необходимых нормативов.

Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110 , поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

Ведомый диск сцепления и подшипник

Это элементы системы, которые чаще всего выходят из строя. При помощи выжимного подшипника передается усилие от вилки, которая устанавливается в картере, к лепесткам ведущего диска. При этом вилка связана с педалью тросиком. На первичном валу установлен ведомый диск. При помощи фрикционных накладок он входит в зацепление с корзиной. Когда отпущена педаль сцепления, ведущий и ведомый диски зажаты и весь крутящий момент передается от коленчатого вала двигателя к коробке передач.

Некоторые автомобилисты меняют только ведомый диск. Но это не совсем правильно, намного эффективнее оказывается установка полностью нового комплекта. Выжимной подшипник может запросто разрушиться вследствие износа из-за чрезмерных усилий, которые воздействуют на него. После проведения ремонта необходимо делать регулировку натяжения троса.

Особенности тросовой КПП на «Лада Гранта»

Если сравнивать КПП 2180 и в 2181, то они сильно отличаются. В старой коробке водитель прилагал большие усилия для переключения, особенно на машинах предыдущего поколения. Это происходило из-за того, что предыдущая МКПП основана на жестких тягах. От них исходила сильная вибрация, передаваемая в салон от КПП.

Переход на тросы устранил ряд конструктивных недостатков. Теперь у коробки короткий ход, благодаря чему передачи переключаются быстрее. Сама же КПП состоит из тросов, транслятора, механизма переключения, реактивной тяги и устройства управления приводом. Диск сцепления стал большего диаметра (215 против 200 мм).

Основные плюсы новой КПП:

  • Уменьшен объем масла, заливаемый в коробку (до 2,2 л).
  • На первую и вторую передачу установили другие синхронизаторы, делающие переключения достаточно легкими.
  • За счет тросов уменьшились вибрации и шум. Сами переключения теперь более четкие и без посторонних звуков. Кулиса КПП на «Гранта» тоже стала тише.
  • КПП стала лучше себя вести в зимних условиях.

Сами тросы поставляют на завод японцы, что дает гарантию качества.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
