Блок управления ДХО
Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.
К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.
Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:
- имеется встроенная стабилизация напряжения;
- полное соответствие ГОСТу;
- максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
- простейшая схема подключения.
Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.
Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.
Читайте так же
Итак, сегодня была собрана в итоге первая и, надеюсь, не последняя (думаю будут доработки) коробочка для дневного света (ходовых огней). Шим (купил готовый) но переделал его, так он не годится для авто, схема получилась своя, но к установке это особого отношения не имеет.
Алгоритм следующий.
1. Машину завели (на улице светло, габариты выключены) автоматически включается дальний свет в «полнакала» (На самом деле намного меньше). Габариты, подсветка номера, панели приборов, кнопок не светится.
2. Машину заглушили, все потухло.
3. Если включили габариты (ближний) или датчик света включил ближний(с габаритами), весь головной свет переходит в штатный режим работы.
4. Режим моргания дальним светом сохранен.
+(плюсы)1. Дальний свет настроен параллельно земле(в отличии от ближнего и ПТФ) то есть его видно на большем расстоянии2. Ресурс ламп ближнего света выше, так как используются только в ночное время.3. Ресурс ламп дальнего света высокий, так как они горят на пониженном напряжении.4. Все работает в автомате, ничего не надо вкл/выкл.5. Вероятность оплавления линз ближнего света маленькая6. и т.д
-(минусы)1. Надо устанавливать2. Цена достаточно высокая
Устройство представляет собой, черную пластиковую коробку размером примерно 40*70*20мм. Из нее выходят 6 проводов.1. +12В после зажигания, через предохранитель2. +12В габариты3. пониженное напряжение на дальний свет(их 2шт)4. масса.5. Датчик давления масла(или ручник)
ПодключениеОткрываем капот и откручиваем два болта (торкс Т30). Снимаем черную крышку(со стороны аккумулятора защелка) и видим 2 разъема(белый и серый)
Белый разъем R436 (распиновка может отличаться в зависимости от комплектации и года выпуска)
1 черный (2 провода)3 фиолетовый (2 провода)5 черный (2 провода)7 зеленый (2 провода)9 бежевый10 белый11черный (2 провода)12 оранжевый (на омыватель стекла)13 зеленый (на омыватель стекла)14 бежевый15 оранжевый16 бежевый (2 провода)17 зеленый
Серый разъем – это R9 там 4 провода должно быть1 0.35 LPD + ПРАВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР.2 0.5 8E “+” ЛЕВЫХ ПРОТИВОТУМАННЫХ ФАР > РЕЗИСТОР3 0.5 8F “+” ПРАВЫХ ПРОТИВОТУМАННЫХ ФАР > РЕЗИСТОР4 0.35 LPG + ЛЕВОГО ГАБАРИТНОГО ОГНЯ Ч/З ПРЕДОХР.+12 Вольт после зажигания, берем согласно эл.схеме вот здесь:
Вот нужный нам желтый провод (красная стрелка) и датчик давления масла (синяя стрелка). Я сам блок 1337(черный ящик) не доставал, а подцепился к проводу так. Правда пришлось открутить и сдвинуть площадку под аккумулятором.
О подключении.
Подключался я с помощью прорезных ответвителей (красные коробочки на фото). Они позволяют подключаться к проходящим проводам быстро и надежно. Дальше подключаем массу, 2 дальних и габариты. Укладываем все аккуратно
Проверяем, все работает. (расстояние около 25м, присевши):
1 – ближний (почти не видно), 2 – штатный дальний(с ближним), 3 – уменьшенное напряжение, 4 – еще меньше (3 Вольта)
Результатом доволен, все работает, как планировалось, чтобы не слепило, выставляем напряжение 3Вольта (последнее фото) тогда мощность 2х ламп всего около 7 Ватт.
Схема
Конец.
Пробег на ДХО ~25тыс км полет отличный.
Рено Логан замена лампочки ближнего света
Заводская блок-фара, применяемая в качестве головного осветительного прибора в модели Рено Логан, содержит в своей конструкции несколько ламп, отвечающих за:
- активацию указателя поворота;
- включение ближнего или дальнего света (тип «H-4»);
- габаритную подсветку.
Как правило, обозначенные лампы на Рено Логан способны прослужит не более 2-х лет, после чего требуется замена лампы ближнего света. Операция не отличается какой-либо сложностью, однако ее выполнение, с целью избегания возможных незапланированных казусов, требует четкого следования конкретной инструкции.
Для того, чтобы была проведена замена лампы ближнего света на французском автомобиле Рено Логан применимы два варианта их исполнения.
Способ №1, являющийся «официальным»
Успешная замена лампы ближнего света, отвечающей за ближний свет, требует вооружиться таковым комплектом инструментов:
- торцевыми головками («10-й» и «13-й» типоразмеры);
- простыми ключами на «8» и «10»;
- обычным удлинителем.
Производим нехитрые действия по демонтажу блок-фары.
- Для этой цели отключаем «минус» от АКБ.
- Выполняем процедуру снятия бампера Рено Логан и защитного чехла, служащего для прикрытия механизма корректора фар.
- Отсоединяем трос корректора, после чего отвинчиваем болты фиксации непосредственно блок-фары.
- Поддерживая световой прибор, аккуратно отводим его в сторону.
- Отогнув фиксатор и сняв крышку, отсоединяем электрические колодки от соответствующих розеток на тыльной стороне корпуса блок-фары.
- Вынимаем устройство и укладываем на подходящую поверхность, приняв меры по защите от механического повреждения лицевой пластиковой колбы.
- Демонтируем крышку, после чего отжимаем и отводим фиксатор.
- Исключив возможность прикосновения к колбе, вынимаем лампу.
- Устанавливаем новый элемент и собираем все демонтированные ранее узлы на место.
Способ №2. «Упрощенный»
- Демонтируем АКБ (при замене лампы на левой стороне).
- Надавливаем на фиксатор и извлекаем крышку.
- Отсоединяем электрическую колодку подводящих проводов.
- Вынимаем резиновую уплотняющую манжету.
- Размыкаем крючок совместно с фиксатором и, нажав на последний, отводим его, после чего извлекаем отработанную лампу.
- Устанавливаем новый элемент и осуществляем сборку по обратному демонтажу алгоритму.
Процедуры по замене как левой, так и правой ламп идентичны.
Как выбрать «расходник»?
Если склониться к приобретению ламп, выдающих холодный свет, для Renault Logan то при дожде или в туман они будут не способны на обеспечение нормальной видимости.
Современный рынок переполнен продуктами для Рено Логан, работа которых реализована посредством различных технологий и принципов. Рассмотрим некоторые с целью определения потребительских качеств и недостатков. Главное чтобы замена лампочки ближнего света произошла на качественный долговечный продукт.
Накаливания
Наиболее простой и нетребовательный тип осветительных элементов. Основа конструктива – инертный газ, которым заполнена герметичная колба с интегрированными в нее электродами и вольфрамовой нитью.
Галогенные
Конструкция является усовершенствованной. В основу принципа функционирования положено добавление к инертному газу галогенов, что позволяет достичь хорошей светоотдачи. В качестве плюсов: улучшенная способность к освещению и сравнительно (с 1-м вариантом) больший ресурс.
Ксеноновые
Работа ксеноновой оптики на Renault Logan реализована на появлении электрического разряда между электродами, заключенными в колбу лампы. Иногда этот вид приборов именуют «газоразрядными». Существенный плюс – отсутствие вольфрамового элемента, а минусом является «кусающаяся» стоимость. Хотя стоит понимать, что при установке таких приборов вам не скоро потребуется замена лампочки ближнего света.
Светодиодные
Это наиболее мощные и ресурсоемкие варианты ламп для Renault Logan. Ввиду своей высокой стоимости данные приборы не получили пока широкого распространения в среде «Логановодов», однако вам с такими лампами не скоро потребуется замена лампочки ближнего света.
Регулировка фар тойота виш
Как снять фару марк 2 90
Омыватель фар ауди а4 б6 как включить
Постоянно горят стоп сигналы на фольксваген пассат
- Блок управления стеклопакетом норма 1118 6512010 на ваз 11183 калина

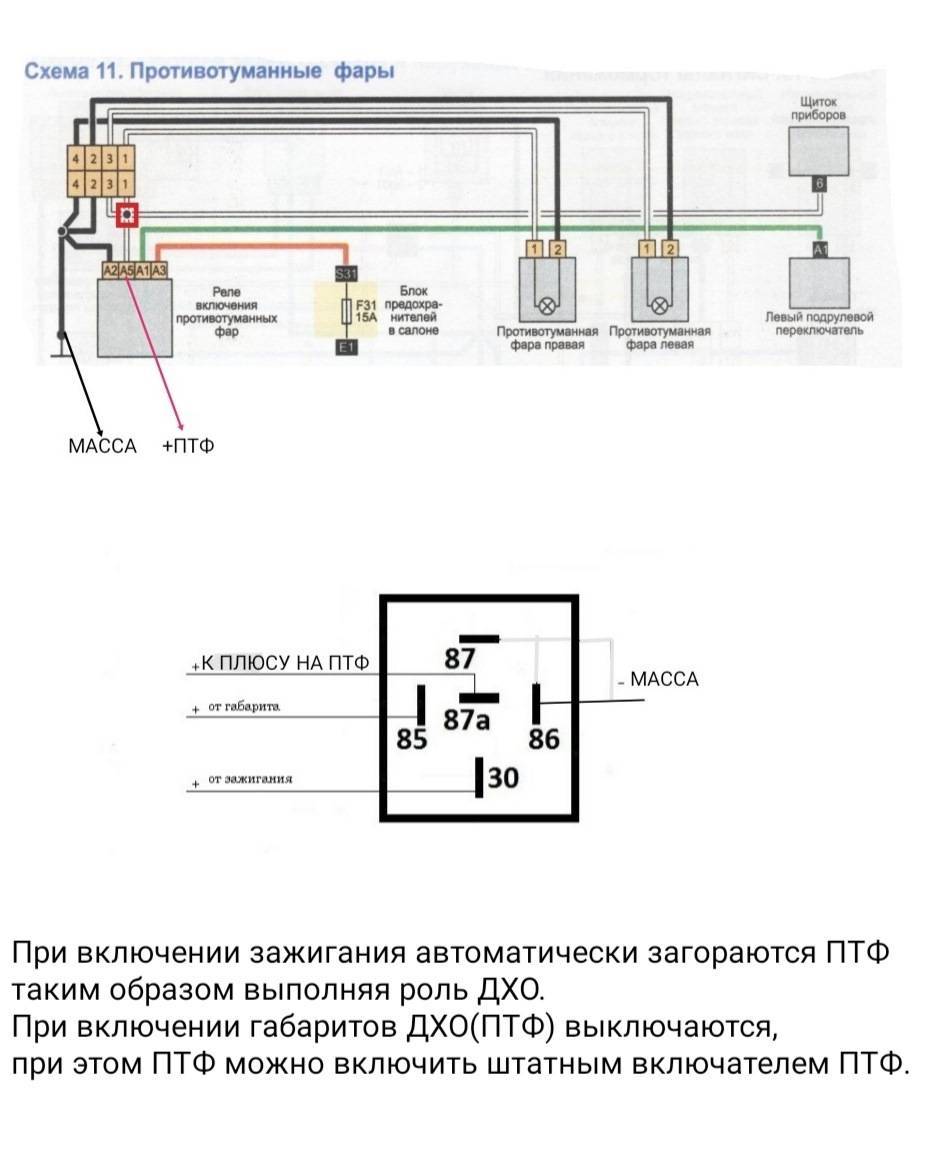

Подключение через 5 контактное реле
Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:
- 30 – на плюсовые выводы светодиодных модулей;
- 85 – на плюсовой провод габаритной лампы;
- 86 – на корпус авто;
- 87а – на «+» с замка зажигания;
- 87 – не подключать (заизолировать).
Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.
Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.
Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.
Устанавливаем и подключаем дневные ходовые огни на Рено Логан своими руками
Устанавливая ДХО, учитывайте несколько моментов: Свет от вас везде и понятно. Буду бороться с вами. Выхожу на тропу войны. Не большое видео о работе ДХО. Разводку придётся делать самостоятельно. Стоимость варьируется от до рублей за комплект.
Для монтажа таких огней потребуются неплохие знания в устройстве электрики автомобиля. Также придётся докупать некоторые детали. В зависимости от модели и способов монтажа понадобится от одного до двух реле. Стоимость каждого — до 60 рублей. Бюджетный вариант, до 1 тыс.
Выбор этого варианта — крайняя мера. Такие ДХО часто перегорают из-за низкого качества производства.
Как установить ДХО на Рено Логан 1 и заменить лампу в них на Логан 2
Оптимальный вариант — средняя ценовая категория. Процесс монтажа такой системы рассмотрен ниже. Определившись с ценовой категорией, можно начать выбирать конфигурации фонарей.
Наиболее распространена рядная конфигурация светодиодов. Для Рено Логан в базовых комплектациях хорошо подойдут круглые ДХО с четырьмя диодами, расположенными квадратом. В базовых комплектациях не предусмотрены противотуманные фары, но места для их монтажа располагаются в бампере.
Круглые ДХО хорошо туда станут. Прежде всего нужно приобрести набор подсветки. Дхо своими руками на рено логан помнить нормативные требования по монтажу дневной подсветки. Высота должна составлять — мм от поверхности земли. Внешний край должен отстоять от габаритного на мм. Между внутренними краями должно быть расстояние минимум в мм при габаритной ширине ТС более мм, в противном случае его можно сократить.
Ниже рассматривается процесс монтажа дневных ходовых огней Логана без контрольного блока.
Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками. Зажигание удобнее всего взять с желтого провода этого же разема, предварительно прозвонив, что во втором положении ключа на этом проводе появляется напряжение.
Направление включения диода остаётся обратным.
Провод массы контроллера DRL контакт подключаем на корпус, закрепив его в точке подключения массы с левой стороны подрулевой колонки.
Для удобства можно использовать вот такой наконечник. Провод с 1-го контакта DRL скорость подключаем к зеленому проводу контакт 22 левого разъема щитка приборов черный. Зажигание удобнее всего взять с желтого провода этого же разема, предварительно прозвонив, что во втором положении ключа на этом проводе появляется напряжение. Корпус контроллера DRL клеится на двухсторонний скотч к плоской площадке рулевой колонки, предварительно ее обезжирив.
Использование дополнительной оптики в первую очередь решает проблему безопасности движения на автомобильных дорогах. Авто с включёнными фарами заметнее, что помогает водителям лучше ориентироваться в дорожной обстановке и избежать дорожно-транспортного происшествия. Главное отличие ДХО от автомобильных фар — это использование светодиодов. Они долговечнее и экономнее. Конструктивно они выполняются по-разному.
Требования пассивной безопасности – европейский уровень
ДХО обрели популярность с появлением иномарок, оборудованных электронными контроллерами, компьютерами и диодными светоизлучателями. Автомобилям нового поколения ходовые огни придавали дополнительную представительность. Машины, оборудованные дополнительными световыми приборами пассивной безопасности, гораздо более заметны на дорогах, чем остальные. Рено Меган, предлагаемый российскими дилерами, поставляется без ДХО.
Существует несколько возможностей оборудовать Меган дополнительной световой сигнализацией:
- установить ДХО в сервисном центре;
- смонтировать их самостоятельно;
- укомплектовать машину противотуманными фарами – их, в соответствии с ПДД, разрешено использовать в качестве ходовых.
Представляется наиболее функциональным комплексный вариант: оснастить Меган и противотуманными фарами и ДХО. Причина в том, что каждый осветительный элемент выполняет слишком разные функции и эксплуатируется в различных условиях. Если от противотуманок требуется высокая мощность, обеспечивающая дополнительную освещенность, то предупреждающие передние фары должны быть экономичными и автоматическими – своевременно включаться и выключаться.
Самостоятельно встроить осветительные элементы в бампер просто – в нем есть соответствующие гнезда, а корпуса плафонов оборудованы держателями. Более сложная задача – обеспечить запуск ДХО вместе с началом движения. Включить их в электрическую цепь Мегана можно: для этой цели нужно использовать участок индикации контрольной лампы сигнала автономной работы АКБ.
Схемы подключения ДХО
Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.
Вариант 1 (к датчикам скорости)
Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.
Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

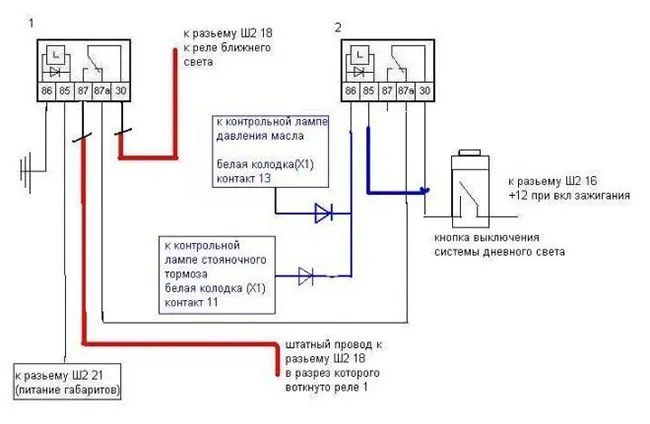

Вариант 2 (к датчику масла)
Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.
При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.
Вариант 3
Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.
На следующем этапе:
- Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
- Демонтируйте кнопку, через которую будет включаться оптика.
- Вмонтируйте другой конец провода в разъем.
- Установите кнопку обратно и проверьте ее работоспособность.

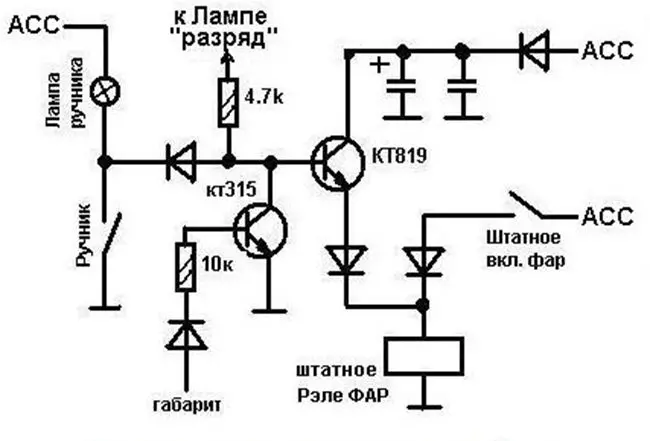

Вариант 4 (подключение ходовых огней от генератора)
Для реализации подобного проекта можно воспользоваться одной из трех схем.
Первая подойдет если задействоваться будет только ручник и мотор.
Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.
Третья схема позволит деактивировать ходовые огни:
- При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
- При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).
Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.
Полезно! Именно такая схема является «рабочей» при прохождении ГТО.
Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.
Вариант 5 (подключение готового комплекта)
Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:
- Подсоединить черный провод на минус аккумулятора, а красный — на плюс.
- Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.
После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
Как установить и отрегулировать противотуманную оптику?
Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.
В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.
Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.
- Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
- Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
- В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
- Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
- Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
- Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
- Монтируем отводящие грязь щитки.
- Выполняем регулировку оптики.
Выбор ДХО для Renault Logan
Если вы решили установить ДХО на свой Renault Logan, то идите в автомагазин и выбирайте комплект. На рынке автомобильных запчастей и аксессуаров представлено большое количество производителей. Цена за комплект колеблется от 1400 до 7000 рублей. Все наборы можно разделить на три категории:
Бюджетный вариант. Самостоятельно изготовить ходовые огни. Для этого покупаем полоску со светодиодами плюс метров 5 провода и мастерим ДХО ручками. Но это самый крайний случай, да и прослужат такие огни недолго.
Оптимальный вариант
Предлагаем обратить внимание на ходовые огни от Sho Me серии DRL. Имя фирмы известно российским автолюбителям давно
Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от 1400 до 3000 рублей. Для установки требуются минимальные знания электрооборудования транспортного средства.
Вариант класса люкс. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты. Их стоимость от 3000 рублей. Отличительная черта – наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов. Установку такого комплекта лучше проводить на специализированной станции техобслуживания.
Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками. Будем модернизировать автомобиль по оптимальному варианту.
Выбираем производителя
В заводском исполнении на Рено монтируются осветительные приборы компании Филлипс. Элементы в штатной установке показывают большой период эксплуатации – до 40 000 км пробега. После замены аналогичная деталь прослужит до 10 000 км.
Среди компаний, специализирующихся на производстве автомобильных огней типа H4, выделяются:
- Philips;
- Narva;
- Osram;
- Bosch;
- Koito;
- LynxAuto;
- Тесла;
- Маяк;
- Диалуч.
Галогеновая оптика от этих производителей характеризуется высоким качеством и хорошими осветительными данными. Для ламп Renault Logan предусмотрена мощность 55/60 Вт. В отдельной комплектации может присутствовать техническая пометка +30/50%. Это маркировка обозначает усиление светового потока на определенное количество процентов.
Схемы подключения ДХО
Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.
Вариант 1 (к датчикам скорости)
Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.
Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».
Вариант 2 (к датчику масла)
Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.
При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.
Вариант 3
Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.
На следующем этапе:
- Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
- Демонтируйте кнопку, через которую будет включаться оптика.
- Вмонтируйте другой конец провода в разъем.
- Установите кнопку обратно и проверьте ее работоспособность.
Вариант 4 (подключение ходовых огней от генератора)
Для реализации подобного проекта можно воспользоваться одной из трех схем.
Первая подойдет если задействоваться будет только ручник и мотор.
Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.
Третья схема позволит деактивировать ходовые огни:
- При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
- При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).
Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.
Полезно! Именно такая схема является «рабочей» при прохождении ГТО.
Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.
Вариант 5 (подключение готового комплекта)
Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:
- Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
- Оранжевый провод (если он идет в комплекте) необходимо подключить к “габариткам” или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.
После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.
Правила и инструкция по установке ДХО
Основные правила монтажа ДХО на автомобиль:
- Перед проведением работ передняя часть машины очищается от загрязнений.
- Если для фиксации используется 2-сторонняя клейкая лента, то поверхности обезжириваются при помощи спирта. Для обеспечения надежного крепления рекомендуется проводить работы при температуре воздуха более 15°С.
- Допускается прогрев места установки строительным феном, но при длительном воздействии горячего воздуха пластик коробится.
Алгоритм установки ДХО Philips LED Daytime lights DayLight на Дастер:
- Произвести замеры кабелей, длина проводки должна составлять 1,7 и 2,7 м (зависит от стороны установки).
- Прорезать при помощи ножниц по металлу проемы в пластиковой решетке радиатора, соответствующие габаритам корпусов. В отверстии оставляются элементы решетки длиной 4-5 мм.
- Провести стальную проволоку через прорезанный канал, а затем вбок (в обход радиатора). Проволока позволит проложить электрическую проводку, которая не должна контактировать с горячим теплообменником системы охлаждения.
- Согнуть конец проволоки крючком и подцепить электрический шнур за штекер, для обеспечения надежного соединения место стыка обматывается изоляционной лентой.
- Протянуть кабели в полость моторного отсека, шнуры выводятся к аккумуляторной батарее автомобиля.
- Вставить корпуса ходовых огней в отверстия в решетке радиатора; на боковой части кожуха имеются прямоугольные вырезы, в которые входят фрагменты прутьев декоративной облицовки.
- Закрепить на поверхности щитка, расположенного позади батареи, контроллер управления. Блок устанавливается при помощи винтов М4, резьбовую поверхность рекомендуется покрыть слоем антикоррозионной защиты.
- Подсоединить провода красного и черного цветов к батарее с соблюдением полярности. Контроллер позволяет управлять питанием светодиодов, определяя момент начала работы двигателя по повышению напряжения на клеммах аккумулятора.
- Вывести шнур с изолятором оранжевого цвета к кабелю стояночных или габаритных огней. Для соединения проводки используется штатная муфта из набора.
- Проверить работоспособность внешнего освещения. При запуске двигателя ДХО автоматически включаются, при отключении зажигания или использовании штатного габаритного освещения лампы дневных огней гаснут. Если в момент начала работы мотора переключатель внешнего света находится в положении «включено», то ДХО не загораются.
С конца 2013 г. завод-изготовитель оснащает автомобили центральным жгутом проводки, адаптированным для установки ходовых огней. Кабели проведены до блока реле и предохранителей, расположенного в моторном отсеке. Владельцу необходимо подключить ходовые огни к свободным разъемам, находящимся в распределительной коробке.
Допускается альтернативная схема подключения без использования контроллера с развязкой питания через реле. Ходовые сигнальные лампы и драйвер необходимо подсоединить к отрицательному полюсу батареи или к болту массы, расположенному на кузове. Поскольку в схеме отсутствует контроллер, то в моторном отсеке монтируются 2 идентичных реле с 5 контактами, позволяющих коммутировать положительный сигнал в цепи питания. В проводе, идущем к плюсовой клемме батареи, предусматривается плавкая вставка, рассчитанная на ток до 3 А.
Сигнал от топливного насоса поступает на клемму вторичного реле, а затем передается к первой коммутационной коробке. Полученный импульс замыкает цепь, обеспечивая автоматическое включение ходовых фонарей. Сигнальный кабель от ближнего света фар подсоединяется к клемме на вторичном реле. После включения штатного освещения происходит размыкание контактов, расположенных в коммутаторе. Цепь подачи питания от реле бензиновой помпы разрывается, что приводит к отключению ходового освещения.
