Изготовление ДХО своими руками и схема подключения ДХО с поворотниками для ВАЗ 2110, 2111, 2112
1. Изготовление ДХО своими руками ВАЗ 2110, 2111, 2112
2. Схема подключения ДХО с поворотником для ВАЗ 2110, 2111, 2112
Изготовление ДХО своими руками ВАЗ 2110, 2111, 2112
Тем, кто наткнулся на эту запись, наверное, много раз приходило в голову сделать собственные ДХО за небольшую сумму денег! Пользы от этого великого изобретения, а именно от изобретения ДИОДОВ очень много — в частности, их яркость и маленькое потребление тока призывают отказаться от привычных галогеновых ламп, используемых в населенных пунктах в светлое время суток… не на совсем, а только когда светло. Поэтому я решил сделать самостоятельно ДХО из имеющихся под рукой диодной влагозащищенной ленты SMD 5050 и штатных противотуманных фар ВАЗ 2110-12. Отрезаем по 9 светодиодов на одну полосу. Я решил сделать по 3 отрезка ленты на одну противотуманную фару. Ввиду нежелания отклеивать стекло от отражателя противотуманной фары… далее объясню почему.
Спаяв все кусочки этой головоломки учитывая полярность и приклеивая свое творение к прозрачному, в меру гнущемуся кусочку пластика, мы получаем 1/3 готового изделия.
После чего необходим тест драйв, дабы убедиться в правильности пайки или дальнейшей доработки криво спаянного изделия.
Потек пот со лба от нешуточного волнения и ожидания подвоха в виде небольшого взрыва. Все работает. Далее, необходимо обрезать по бокам мешающийся пластик по самую ленту, а в месте припоя соединительных проводов оставить расстояние с обоих сторон миллиметров по 6-7.
После того, как все было подготовлено, встал вопрос о том, как вставить диоды в ПТФ не снимая стекло. Решение лежало на поверхности — нужно снять запрессованную деталь из ПТФ, а именно ЕЕ:
Можно ее выкинуть, она больше не понадобится. В получившееся отверстие и как раз влезают наши спаянные ленты.
После чего, нужно суперклеем приклеить резиновую заглушку к задней части ПТФ, для придания последней герметичности.
Ну, и собственно, установка и проверка работоспособности
Подключил я их в штатные разъемы противотуманных фар с использованием штатной кнопки. но для полноценной работы наших ходовых огней необходимо изменить принцип работы кнопки включения противотуманных фар, а именно: — ходовые огни должны включаться и выключаться с поворотом ключа зажигания. — возможность принудительного отключения ходовых огней — не привязанность кнопки ПТФ к ГАБАРИТАМ и БЛИЖНЕМУ СВЕТУ А стоит сделать всего-то почти ничего. необходим лишь 10 см провода, нож и изоляция. + нужно взять с фишки ближнего света (который отключается при выключении зажигания) и соединить его со средним проводом в фишке включения противотуманных фар, предварительно отрезав провод, иначе при включенном зажигании будет автоматически включаться и габаритные огни
Схема подключения ДХО с поворотником для ВАЗ 2110, 2111, 2112
Для подключения ДХО, нужен сам комплект ходовых огней с функцией повторителя поворотника.
Два реле 5 контактных, провода для подключения, клеммы мама, предохранитель.
В Реле.1- массу на разъем 85 взять с Ручника. Масса с ручника заставляет катушку переключить перемычку с 87а на 87. ДХО отключаться. Так же, при включении габаритов, они отключаться.
Подключение ДХО через кнопку или Тумблер. При включении габаритов, ДХО отключаться.
Включение ДХО автоматически после запуска двигателя, и отключение при включении габаритов и ближнего света.
https://www.drive2.ru/l/8788398/
https://www.drive2.ru/l/3550480/, https://www.drive2.ru/l/3566722/
следующая статья:
Покупка необходимого
Можно, в принципе, купить уже готовый набор вместе с проводами, но многие считают, что в случае покупки всего отдельно возрастает количество вариантов установки, да и обойдется все это дешевле. Итак, приобретаем:
- Комплект фар (2 штуки);
- Пластиковые колодки;
- Рамки фар;
- Клавишу и желтый индикатор к ней;
- Реле;
- Провода. Лучше купленные в магазине электрооборудования, чтобы были две медные жилы с двойной изоляцией (подойдет ШВВП-2). Нормальным будет и сечение 0,5 мм, но при желании поставить лампы большей мощности, берите 0,75 мм.;
- Клемму для установки на «массу»;
- Широкие, а также узкие клеммы, называемые мама/папа. При их приобретении желательно не брать их в комплекте с проводами. Установка будет удобнее, если эти клеммы обжимать пассатижами уже на соединениях установленных проводов.
None Можно, конечно, и варьировать, но речь идет именно об удобстве расположения кнопок. Относительно мощности ламп, то достаточно 55 W, больше не нужно. Учтите также, что очень дешевые противотуманки долго вам не прослужат.
Особенности установки
В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.
Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.
При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.
В штатный проем
Как правильно установить противотуманные фары в штатный проем:
Поднять автомобиль на 15-20 см с помощью подъемного механизма.
Отпустить (снять) защиту на бампере.
Снять защитные фиксаторы на бамперных заглушках.
Поместить фару в соответствии с направляющими линиями, скрепить саморезами.
Подключить электропроводку.
Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.
С помощью консоли (кронштейна)
Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.
Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.
Как установить противотуманные фары с помощью дополнительных конструкций:
Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.
Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.
Подключить проводку.
В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.
С реконструкцией бампера
Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).
Инструкция – как установить противотуманные фары с демонтажем старого бампера:
Снять старый бампер.
Отмерить расстояние, на котором будет располагаться новое освещение.
Нарисовать макет выемки под противотуманные фары.
Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).
Просверлить отверстия для крепежных элементов (болтов, саморезов).
Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.
Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.
Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.
Настроить электропроводку.
Установить бампер на авто.
Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.
Основные аспекты настройки
Настройка и регулировка освещения включает в себя несколько этапов:
- Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
- После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
- Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
- Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
- После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.
Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).
Не все автомобили марки ВАЗ-2110 с завода оборудуются противотуманными фарами. Исправить это довольно просто, хотя в отличие, например ВАЗ-2115, провода для подключения отсутствуют даже в салоне. В этой статье рассматривается, как подключить противотуманки ваз 2110 по заводской схеме, хотя и предлагается некоторое изменение.
Что Вам потребуется что бы подключить противотуманки ваз 2110?
Самое главное это сами фары и место их установки. Стандартная мощность фар обычно 55W, ставить более мощные не имеет смысла. Производитель фар так же имеет значения. Дешёвые фары обычно долго не служат.
Место установки так же имеет значение, если Вы планируете использовать не штатные места. Все ограничения по установке описаны в правилах дорожного движения.
Так же при подключении противотуманки ваз 2110 потребуются провода. В авто магазинах в продаже есть наборы в состав которых входят провода с фишками, реле и кнопка. Если таких наборов нет, то всё можно собрать самостоятельно.
Кнопку лучше поставить стандартную. Реле универсальное с четырьмя выводами. Наличие фишек не обязательно. Они нужны для удобства сборки и обслуживания. Для подключения так же необходимо будет обжать на концах проводов соединительные контакты типа мама-папа. Их так же продают в автомагазинах. Покупать такие контакты с проводами я не советую, лучше их обжать на проводах непосредственно при сборке, пассатижами.
Что касается проводов, то их можно приобрести в любом магазине электротоваров. Лучше всего использовать провод типа ШВВП-2. Он имеет две жилы многожильного медного провода в двойной изоляции и достаточно мягкий. Сечение достаточно 0,5 мм, но если планируете устанавливать лампы большей мощности, то лучше 0,75мм. Покупать провода в автомагазинах не советую, они дороже, а изоляция всегда одинарная.
Инструкция по подключению противотуманок на ВАЗ 2110
Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.
Понадобятся инструменты:
- противотуманные фонари с цоколем Н1;
- комплект для установки ПТФ;
Проверьте в комплекте наличие индикатора работы огней. Пригодиться при монтаже.
- обод (рама) фонарей (2 шт, правая и левая);
- излучатели (2 шт);
- болты М6х45 — 4 шт;
- гайки М6 — 4 шт.
Подготовка, что делаем:
- Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
- Если такой штамповки нет, то предварительно размечаем расположение.
- Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).
Установка противотуманных фар на ВАЗ 2110, что делаем:
- Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
- Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
- Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.
Если в старых моделях отверстия для монтажа фонарей не предусмотрены. Поэтому их придется проделать самостоятельно.
- Фонари фиксируем на ободах (рамах) болтами.
- Монтируем фары в гнезда, закрепляем болтами.
Подключение ПТФ, Что делаем:
- Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
- Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
- Подключаем провода к монтажному блоку, по приложенной к нему схеме.
- Отключаем (+) клему, освобождаем монтажный блок-реле.
- Находим предохранители F4 (для правой лампы) и F14 (для левой).
- Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.
- Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
- Питание выключателя на приборной панели выводим от предохранителя правых габариток.
Если вывести питание от зажигания или основного света, то противотуманки будут включаться, если завести автомобиль.
- Подключаем штекеры к излучателям.
- Проверяем работоспособность противотуманок.
- Калибруем направление луча положением регулировочного винта.
Полезное видео по теме:
https://youtube.com/watch?v=1blkkgGJwZg
Инструкция по подключению ПТФ на ВАЗ 2110
Еще один фотоотчет, смысл тот же, только с другого ракурса:

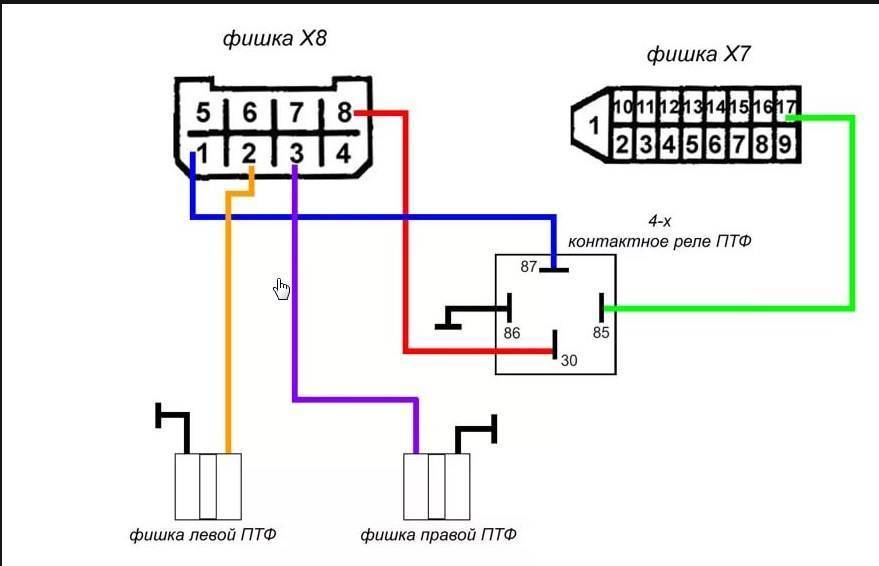

- Схема подключения ПТФ на ВАЗ 2110
- Схема подключения колодки реле и колодки разъема Ш1 и Ш2.
- Комплект ПТФ
- Берем колодку ПТФ и прокладываем розовый провод к черному ящику (ЧЯ). Вставляем его в колодку реле 85.
- Провода от реле вставляем в колодку Ш1. От клеммы 30 колодки реле в контакт 3 колодки Ш1.
- От клеммы 87 колодки реле в контакт 5 колодки Ш1.
- Оставшийся черный провод колодки реле 86 подключаем к черному проводу колодки Ш2 контакт 4 с помощью коннектора.
- Вставляем провода ПТФ: в контакт колодки 1 разъема Ш1 (к левой ПТФ — провод желтый короткий).
- В контакт колодки 6 разъема Ш1 (к правой ПТФ — провод желтый с черной полосой длинный).
- Вставляем колодку в разъем.
- Ставим колодку реле на заднюю стенку ЧЯ, собираем и ставим ЧЯ обратно.
Возвращаемся к приборной панеле. Берем зеленый провод колодки ПТФ от контакта 10 и вставляем в колодку переключателя наружного освещения в контакт 58R (зеленый провод вверху на фото).
Далее соединяем белый провод колодки ПТФ с белым проводом переключателя наружного освещения с помощью коннектора. Черный провод с черным. Ставим на место комбинацию приборов, козырек комбинации и кнопки.
- Заводим провода с кнопкой ПТФ на место.
- Оставшиеся 2 провода (черный контакт 7 колодки ПТФ и розовый контакт 9 колодки ПТФ) — идут на индикатор включения ПТФ. Вставляем провода в колодку. Колодку подсоединяем к индикатору включения ПТФ.
- Проверяем подсветку кнопки
- Индикатор включения ПТФ
Теперь, когда разобрались с проводами ПТФ, нужно выбрать противотуманки, установить hella или ПТФ Приоры ?
Источник фото:
Ключевые слова:
Какие противотуманки на ВАЗ 2110 лучше выбрать и почему
Начнем с того, что на рынке представлен не один вариант ПТФ ВАЗ 2110. При этом есть как решения хорошего качества, так и аналоги, которые хуже. Более того, продавцы предлагают противотуманки разной формы, с разными корпусами, лампами и т.д.
Прежде всего, при выборе следует обращать внимание на рассеиватель, так как он бывает стеклянным или пластиковым. Нужно помнить, что туманки стоят низко, на них попадает вода, часто по фаре бьют камни и т.д
Само собой, пластик в таких условиях быстро мутнеет и трескается.
Что касается формы корпуса, лучше приобрести штатные ПТФ в бампер ВАЗ-2110. Такие туманки без проблем ставятся в штатное место, что не потребует доработок. В данном случае речь идет о прямоугольных противотуманках со стандартным креплением.
С учетом того, что такие ПТФ выпускает большое количество производителей, следует отметить — фары могут быть разными по качеству оптики, в них стоят разные лампы. Что касается наиболее востребованных решений с галогеновыми лампами на ВАЗ 2110, можно выделить отечественные ПТФ ОСВАР и Автосвет (Киржач), а также Bosch.
- Туманки Киржач могут быть представлены двумя вариантами: под лампу с цоколем Н3, а также Н1. На практике, версия под Н1 лампу позволяет получить более кучный и плотный световой поток. Недостаток в том, что ПТФ идут без лампы, которую нужно докупать отдельно.
- Фары ОСВАР немного хуже по качеству корпуса, чем Киржач, имеют несъемный плафон, который вклеен на герметике. Заменить такой плафон сложнее. Однако стоит оптика на 25-30% дешевле продукта от Автосвет, поставляется сразу вместе с лампой. В целом, фары светят хорошо, немного уступая рассмотренному выше аналогу.
- ПТФ Bosch выпускает завод в г. Рязань, оптика рассчитана на установку лампы Н3. Этот вариант самый дешевый, поставляются без ламп и светят достаточно посредственно и подойдут для редкого использования в условиях недостаточной видимости.
Еще добавим, что в ряде случаев качество света помогает улучшить замена ламп ПТФ на другие типы ламп (например, с H3 на H1). Это потребует доработок, при этом на кардинальные изменения рассчитывать все равно не стоит.
Также, кроме галогеновых ламп, можно оснастить ПТФ ксеноновой лампой и даже линзой. Так вот, качественные готовые решения достаточно дорогие, а дешевые не отличаются надежностью и большим сроком службы. Если переделывать туманки галогеновые под ксенон, также нужны доработки.
Получается, во всех случаях (как для установки ксенона в ПТФ, так и для монтажа изначально ксеноновых противотуманок) потребуется выполнить целый ряд монтажных работ.
Более того, нужно понимать, что хотя световой поток ксеноновой лампы мощнее (является плюсом для головной оптики), для ПТФ избыточная мощность не нужна
Важно, чтобы туманка не приводила к тому, что свет отражается от частиц влаги.. Именно по этой причине требуется предельно точно устанавливать и настраивать такие фары, а максимальная цветовая температура ламп не должна быть выше 3000-4500 К
Именно по этой причине требуется предельно точно устанавливать и настраивать такие фары, а максимальная цветовая температура ламп не должна быть выше 3000-4500 К.
Игнорирование данных правил приведет к тому, что ксеноновые ПТФ ВАЗ 2110 или нештатные туманки любого другого авто будут только слепить встречный транспорт. Также нужно быть готовым к тому, что такая оптика будет ухудшать видимость вместо того, чтобы освещать дорогу.
Причина — даже дорогие качественные светодиодные противотуманки отличаются сниженной эффективности по сравнению с галогеном или правильно подобранным ксеноном. Дело в том, что источник света (светодиод) обычно создает свет с температурой, в среднем, не ниже 6000 К.
Для головного света этого вполне достаточно, однако для ПТФ такое свечение не подойдет. При этом попытки понизить температуру приводят к тому, что диод попросту не способен нормально осветить дорогу в дождь или туман.
Конечно, дорогие решения (например, Osram LEDriving FOG 101) со светодиодами и температурой около 3000 К являются отличным решением для ПТФ, однако цена остается предельно высокой. Что касается дешевых китайских аналогов или попыток самостоятельно установить диоды в туманку в кустарных условиях, в этом случае результаты зачастую оказываются неудовлетворительными.
На деле, лучше сразу приобрести качественные противотуманки ВАЗ (например, Киржач) и реализовать правильную установку, а также подключение ПТФ. Такой подход позволит получить прогнозируемый хороший результат по доступной цене.
Зачем нужны противотуманные фары
Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.
Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.
Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном
При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.
Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.
Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях
