Как подтянуть и отрегулировать ручник на Форд Фьюжн: видео, фото

Как работают

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Как на Ford Focus 2 подтянуть ручник – Taxi Bolt

25-процентный уклон — понятие довольно расплывчатое для многих водителей. Если проще, то нужно найти участок дороги, въезд на эстакаду или погрузочный пандус с высотой подъёма примерно 1250 мм и при длине в пять метров. Устанавливаем машину на такой плоскости и затягиваем ручник.

Если после 5–7 щелчков автомобиль не удерживается на наклонной плоскости, регулируем ручник.

Регулировка ручного тормоза своими руками

На Форд Фокус второго поколения установлены задние тормозные механизмы с колодками самоподводящегося типа.

Это значит, что их регулировать не нужно и по мере износа фрикционных накладок колодки устанавливаются в оптимальное положение для сокращения рабочего хода педали тормоза. Тем не менее привод ручника иногда требует регулировки. Это объясняется и вытяжкой приводного троса, и износом механизма привода ручного тормоза.

Ручник подтягивается из салона, а узел регулировки натяжения троса размещён под обшивкой центрального тоннеля. Для работы нам пригодятся накидной ключ или головка с воротком на 13 и отвёртка с плоским широким шлицом. Независимо от того, барабанные тормоза установлены в нашей комплектации или дисковые, регулировка проводится по одному алгоритму.

Находим пластиковую панель на кожухе центрального тоннеля между передними сиденьями и аккуратно поддеваем её плоской отвёрткой по периметру.
Сдвигаем панель вместе с резиновым кожухом кверху по рычагу привода механизма ручника.
Для машин с барабанными тормозами: проверяем зазор между колодками и барабанами, для этого при опущенном ручнике несколько раз с силой нажимаем на педаль тормоза. Если храповой механизм сработает (мы услышим несколько щелчков), значит зазоры были выше нормы и теперь колодки установились в нормальное положение.
Вывешиваем задний мост с обеих сторон. Для этого используем домкрат и надёжные опоры. Снимаем колеса и тормозные барабаны.

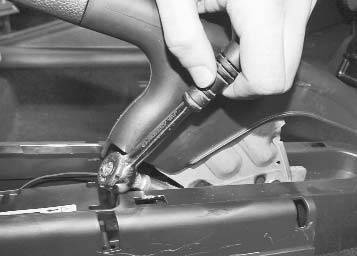

Ослабляем затяжку контргайки ключом на 13, после чего выкручиваем её полностью.Регулировочная гайка вот она!
Рычаг привода механизма ручника отпускаем максимально вниз и выкручиваем регулировочную гайку в самое начало резьбы штока троса ручника.
Для машин с дисковыми тормозными механизмами вставляем щупы толщиной 0,6–0,7 мм в промежуток между разжимным рычагом и опорой суппорта. Так нужно сделать с каждой стороны. Схема установки щупа приведена ниже. Проверяем и выставляем зазор.
Для машин с барабанным тормозом устанавливаем щуп между ограничителями распорных рычагов и корпусами тормозных колодок. Делаем это также с двух сторон. Толщина щупа должна быть в пределах двух миллиметров.
Идём в салон и начинаем закручивать регулировочную гайку до тех пор, пока один из рычагов привода колодок не начнёт сдвигаться. Для определения этого момента нам будет необходима помощь напарника.
Как только разжимные рычаги сдвинулись, вынимаем щупы из зазоров и устанавливаем барабаны, устанавливаем колеса.
Не опуская автомобиль, проверяем лёгкость вращения колёс. Если колеса от руки крутятся с затруднениями, диски или барабаны трут о колодки, отпускаем на пол оборота гайку регулировки в салоне.
Опускаем автомобиль на землю, контрим гайку для регулировки и проверяем работу ручника. Если все в норме, устанавливаем панель рычага ручника на место.

Заключение

Проверяем работу стояночного тормоза так, как описывалось выше. Крепких всем тормозов и удачной регулировки!

Популярный Ford Focus II имеет традиционный стояночный тормоз, дополненный классической конструкцией на механике. Эта система используется вне зависимости от барабанного или дискового тормоза, используемого на задних колесах. Согласно документации от автоконцерна, ручник должен надежно выдерживать транспортное средство на 25-процентном уклоне, когда манипулятор целиком затянут. В данной ситуации число щелчков обязано быть на уровне 7-9. О том, как настраивать ручник на Форд Фокус 2, мы поговорим в этом материале.

Особенности регулировки

Итак, как подтянуть ручник? Для того чтобы отрегулировать стояночный тормоз, необходимо выполнить следующие действия:

снимаем накладку ручника с салона;
отделяем накладку от отделки тоннеля, потянув ее на себя и сняв с фиксаторов; — отодвигаем чехол ручника вверх;
проверяем зазоры между колодками и барабанами на задней оси.

Причины неисправности троса ручного тормоза на ВАЗ 2110

Трос стояночного тормоза автомобиля ВАЗ 2110

Основа стояночного тормоза — трос, по которому усилие, прилагаемое водителем, передаётся от рычага к задней тормозной системе. Нагрузку на этот элемент конструкции нельзя назвать большой, поэтому обрывается трос довольно редко. Чаще всего он просто соскакивает.

Произойти это может по следующим причинам:

Планки задних тормозных колодок сильно изношены, в результате чего трос провисает.
Сами тормозные колодки полностью стёрлись (в случае, если автомобиль оборудован именно таким типом тормозов).
Наконечники троса постепенно перетёрлись слишком длинными болтами на колёсах, что в конце концов и привело к соскакиванию.
Кроме того, трос ручника может оборваться из-за слишком резкого торможения либо может выскочить, просто зацепившись за какой-нибудь посторонний предмет на дороге.

Процесс подтяжки ручника на Форд Фьюжн

Снятая консоль для подтяжки ручного тормоза.

В ситуации, когда стояночный тормоз ослабился, многие автомобилисты не знают что делать, и отправляются в автосервис, где за немалые суммы им проводят ремонт. Эту операцию можно провести у себя дома или в гараже за 10-15 минут. Эту процедуру с лёгкостью может сделать самостоятельно даже начинающий автомобилист.

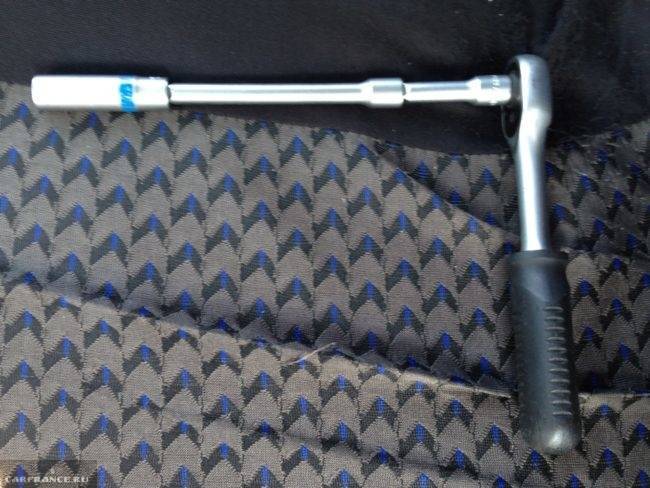

Инструменты

Что понадобится для проведения операции? Несложные познания в автомобильной конструкции или описанная ниже инструкция, торцевая удлинённая головка на 10, в крайнем случае, рожковый ключ, но ним будет трудно добраться до нужного места и инструментарий, чтобы поддеть пластик. Также, потребуется инструмент для поднятия задней части автомобиля.

Алгоритм работы

Теперь, когда весь инструментарий собран, собираемся с силами и преступаем к работе:

Для начала необходимо установить автомобиль на ровную поверхность.
Устанавливаем коробку передач на нейтральную скорость. Лучше всего, чтобы под передними колёсами были противооткаты.

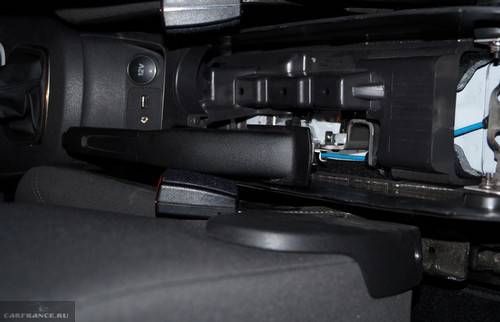

Демонтируем центральную консоль под ручником. Для этого необходимо аккуратно поддеть пластик и открутить один винт сзади, который крепит пластик к основе. Как показывает практика, большинство автомобилистов просто отламывают передние ушки крепления, и это приводит к тому, что их приходится клеить супер клеем, поэтому стоит быть готовыми к такому повороту событий.

Поднимаем заднюю часть автомобиля на опоры. Это сделано для проверки правильности затяжки и регулировки стояночного тормоза.

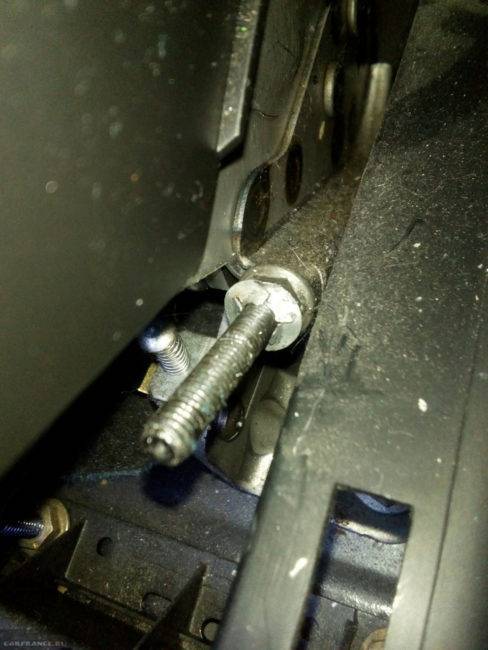

Теперь, необходимо открутить фиксирующую шайбу.

Опускаем ручник вниз до упора, и откручиваем натяжную гайку.
Теперь необходимо несколько раз прокачать тормоза.
Заводим автомобиль, и ещё качаем педаль тормоза 5-7 раз, чтобы тормоза привести в рабочее положение.
Теперь стоит затянуть натяжную гайку регулировки тормоза. Затяжка проводится до тех пор, пока не количество щелчков ручника не станет 5-7 раз. Если результат достигнут, это значит что сделано правильно.

При опущенном рычаге стояночного проверяем, как крутятся задние колёса. Если с тормозного барабана доносятся посторонние звуки или колесо крутится тяжело, то стоит попустить натяжную гайку

Обратите внимание: колеса после затяжки должны крутиться легко.
Устанавливаем на место фиксирующую шайбу.

Проводим сборку пластика и опускаем автомобиль. Стоит совершить проверку стояночного тормоза на небольшом уклоне, а также при движении.

Советы по регулировке

Правильная установка гайки на ручник.

Именно поэтому многие автолюбители, которые уже проходили данный этап, рекомендуют устанавливать контргайку к натяжной гайке. Это поможет усилить конструкцию и позволит лучше зафиксировать конструкцию.

Форд фиеста регулировка ручного тормоза

Форд Фьюжн / Фиеста. Неисправности стояночного тормоза

Главные причины неисправности стояночного тормоза

1 Трос порвался. Все очевидно – существует где-то на тросике разрыв. Значит, необходимо заменить его целиком.

2Клинит ручник. Рычаг соединятся с тросиком, при повреждении специальной оболочки которого заклинивает механизм торможения. Повреждения каких-либо из множества стальных жил могут являться причиной некорректной работы ручника. Но и тут выход из ситуации – новый тросик.

3 Засорились тормозные колодки. Все мелкие частицы, наподобие пыли, очистительных реагентов и льда с дороги, засоряют ваши колодки. Проблема решается под воздействием силы трения. Нажмите пару раз плавно на педаль во время движения, соринки будут удалены.

4 Некачественная регулировка тросика. Иногда при производстве или ремонте неправильно перенастраивают систему тросиков. Вот тут может помочь исправление затяжки регулировочного болта и корректировка длины тросиков.

5 Износились колодки. Хотя механизм торможения основан на трении, со временем оно губит сами колодки, и устройство приходит в негодность.

6 Попадание жидкости в колодки. Протечь могло как масло, так и тормозная жидкость. Появление масла в системе торможения уменьшает трение. Причиной утечки могут быть неисправности тормозного цилиндра или сальника задней полуоси. Необходимо ликвидировать причины протечки и убрать жидкость с поверхности колодок. Если последнее осуществить не удается, колодки необходимо заменить.

Признаки неисправности ручного тормоза

-Машина не останавливается, когда вы едете на первой передаче и зажимаете тормоз или тянете рычаг стояночного тормоза. -Ваше авто установлено на наклонной поверхности, устройство стояночного торможения активировано, а автомобиль все равно продолжает катиться. -Лампочка тормоза на панели не горит или горит всегда.

Основные причины выхода из строя тросов ручного тормоза

Как правило, выход из строя механизма ручного тормоза связан с окислением стальных тросов, препятствующим его продвижению по оболочке, разрывом отдельных нитей или чрезмерным их удлинением. Причиной коррозии тросов может стать вода, лед или снег, попавшие на их поверхность и оказавшиеся в оболочке. Обычно такое происходит лишь в случае небрежного обращения с автомобилем, но причиной могут стать и погодные условия.

Причины растяжения тормозного троса или разрыва нитей могут разные:

как результат излишне активного использования стояночного тормоза не по прямому назначению; -низкое качество изделия; -внешнее механическое воздействие; -естественный износ.

Основные признаки повреждения тросов стояночного тормоза и способы их проверки

Проверка и регулировка стояночного тормоза — очень важный момент в обслуживании автомобиля. Обрыв троса стояночного тормоза – наиболее неприятный исход, однако именно его проще всего выявить.

В большинстве случаев тросик рвется при попытке затянуть ручник, и резкий металлический звук под днищем с последующим облегчением хода рычага не заметить невозможно.

Если при попытке «включить» стояночный тормоз на авто рычаг не двигается, поднимается со значительным усилием или при его опускании задние колеса автомобиля не разблокируются – скорее всего «закисли» тросы в оболочке или имеет место частичный разрыв нитей, препятствующий свободному ходу троса.

Источник

как подтянуть ручник форд фокус 2 рестайлинг видео Видео

ставим лайки и подписываемся на канал. Моя партнерская программа VSP Group. Подключайся! https://youpartnerwsp.com/ru/join?65364.

Проверка и обслуживание задних барабанов Форд Фокус 2. Азбука Форд 5 серия, часть 2. ✓ Первая часть по замене.

Новости каждый день ГРУППА Vk https://vk.com/club108430927 Моя партнерка AiR http://join.air.io/ViaKozCar.

Сегодня мы покажем как поменять задние тросы ручника на первом фокусе. Блог в Драйве: Drive2.ru/users/Atypoc Материа.

в этом видео я подробно постарался рассказать о замене одного из троса ручного тормоза, в автомобиле форд.

Функция проведи меня домой, освещает дорогу до подъезда, дома. Открытие/закрытие стёкол с брелока.

1. Проверить, отпущен ли рычаг ручного тормоза. 2. Установить автомобиль на подъемнике таким образом, чтобы.

Ручник. Задний тормоз неисправность. Не держит ручник на Форд фиеста 2009г.в. После проверки механизмов нашли.

Краткое руководство о замене сцепления на ФФ2 1.6 Номера запчастей в видео, пробег реальный 380 000 км. Все мои.

видео про чехлы https://www.youtube.com/watch?v=RKLbhAxMmHU пошив чехлов: http://chehli-vrn.ru Группа «ВООТ. » http://vk.com/club118262998 Группа.

Делаем из подручных материалов. Я и Михалыч.

Как настроить автоматический ручной тормоз на моем собственном Ford Fusion?

Вторая система регулировка ручного тормоза на Ford Fusion , это автоматический ручной тормоз, в отличие от ручного, он устанавливается непосредственно на тормозные барабаны или суппорты, а также предназначен для автоматической смены в зависимости от износа ваших тормозных колодок или колодок. Может случиться так, что если вам в ближайшее время придется покупать тормозные колодки, ручной тормоз потеряет мощность, вот шаги, которые необходимо предпринять, чтобы проверить, является ли напряжение вашего ручного тормоза правильным:

Имейте в виду, что автоматический ручной тормоз нельзя модифицировать напрямую, потому что он предназначен для адаптации к использованию колодок или обуви вашего Ford Fusion.
Вы даже сейчас можете проверить правильность работы системы, просто поставив автомобиль на подставку и проверив, проехав под автомобилем, что тормозные колодки все еще в хорошем рабочем состоянии.
Для барабанных тормозов может потребоваться разобрать шины, чтобы проверить состояние обуви, мы советуем вам, чтобы это сделал профессионал.
Обязательно замените колодки, если это необходимо.

Замена троса ручника на ВАЗ 2109 и 2110. Обойдемся без СТО

Качусь с горки или замена троса ручника на ВАЗ 2109 и 2110 в гаражных условиях. Тема достаточно актуальная в виду того, что степень фиксации ручного тормоза всегда интересовала каждого водителя. Как ни крути, а это дополнительный гарант безопасности как на трассе, так и на стоянке. В некоторых случаях аварийные ситуации случаются из-за того, что большинство водителей пренебрегают правилами эксплуатации ручным тормозом, или же сознательно доводя его до неисправного состояния. О том, как правильно им пользоваться и что для этого необходимо давайте рассмотрим ниже.

Принцип действия и алгоритм замены

Замена троса ручника на ВАЗ 2109 и 2110 проводится своими силами в течении получаса, если вы конечно не лентяй и не поедете в автосервис для проведения ремонта. Для этого нам необходимо следующее оборудование и инструменты:

При условии, что это все у нас готово, то мы можем приступать к ремонту. Итак,

Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;

Для тех, кто не до конца разбирается, ручник во всех автомобилях находится между двумя передними сидушками

Его могут накрывать различные ящички — бардачки, но это не важно. Основное назначение — фиксация стоянки авто без посторонней помощи, даже когда включена нейтралка и под колесами находится дорога под уклоном, что составляет соотношение не более 1/4

Меняем тросик ручника на ВАЗ-2110 своими руками

Для проведения проверки выполните несколько простых операций:

Найдите уклон, у которого имеется около 25 градусов;
Включите ручник в необходимое положение;
Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
Если при этом машина начала движение, РТ требует настройки;
Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

Поднимите ручку ручника на 2-3 щелчка из салона.
Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

Ослабьте натяжение контрирующей гайки троса РТ.
Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
Открутите наконечник троса привода от приводного рычага.
Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.

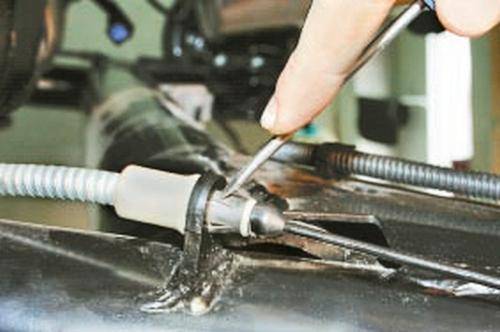

Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
Через отверстие в тормозном щите пропустите наконечник троса РТ.
Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
Рассоедините наконечник тросика РТ с уравнителем.
Протолкните наконечник троса из кронштейна, что позволит снять трос.
Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Процесс подтяжки ручника на Форд Фьюжн

Снятая консоль для подтяжки ручного тормоза.

В ситуации, когда стояночный тормоз ослабился, многие автомобилисты не знают что делать, и отправляются в автосервис, где за немалые суммы им проводят ремонт. Эту операцию можно провести у себя дома или в гараже за 10-15 минут . Эту процедуру с лёгкостью может сделать самостоятельно даже начинающий автомобилист.

Инструменты

Алгоритм работы

Теперь, когда весь инструментарий собран, собираемся с силами и преступаем к работе:

Для начала необходимо установить автомобиль на ровную поверхность.
Устанавливаем коробку передач на нейтральную скорость. Лучше всего, чтобы под передними колёсами были противооткаты.

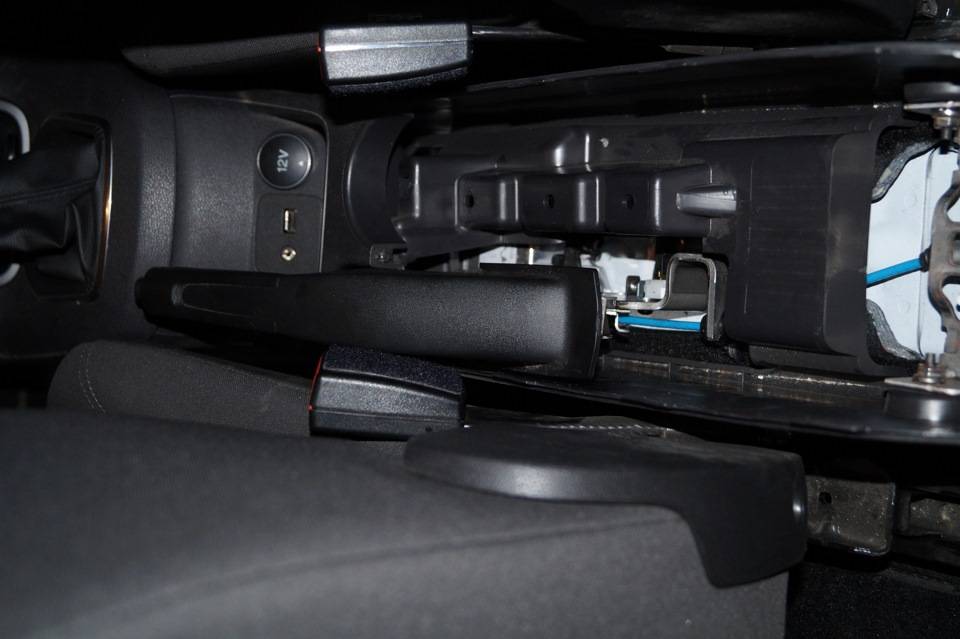

Демонтируем центральную консоль под ручником. Для этого необходимо аккуратно поддеть пластик и открутить один винт сзади, который крепит пластик к основе. Как показывает практика, большинство автомобилистов просто отламывают передние ушки крепления, и это приводит к тому, что их приходится клеить супер клеем, поэтому стоит быть готовыми к такому повороту событий.

Демонтируем консоль для проведения регулировки ручника.

Месторасположение регулировочной гайки ручного тормоза.

Находим регулировочную гайку для подтяжки ручного тормоза.

Отлично подойдёт такой вороток.

Фиксирующая гайка (стопор).

Советы по регулировке

Правильная установка гайки на ручник.

Особенности регулировки

Делается это таким образом: опускаем стояночный тормоз в нижнее положение и 2-3 раза нажимаем на педаль тормоза. Если с зазорами какие-то проблемы, и они находятся вне пределов нормы, то каждое нажатие на тормоз будет сопровождаться легкими щелчками. Подобный звук издает регулировочный механизм. Когда щелчки прекратятся, это значит, что регулировка завершена. Идем дальше и поэтапно выполняем:

Если же все в порядке, то нужно затянуть гайку наконечника троса стояночного тормоза и установить на место накладку ручника в салоне.

Иногда встречается такое, что трос ручника бракованный. В таком случае нормально отрегулировать его не получится. Он либо не будет держать автомобиль, либо слишком сильно давить на колодки и тормозить колеса во время движения. Это будет сопровождаться их перегревом и неприятным скрипом.

Регулировка ручного тормоза на Лада Ларгус

Первым делом необходимо открутить болтик крепления пластикового кожуха под рычагом ручника, который наглядно показа ниже на фото:

После чего снять эту накладку полностью, чтобы она не мешалась.

Затем под самим рычагом отгибаем в сторону так называемый чехол, и видим там гайку на штоке. Вот ее необходимо закручивать по часовой стрелке, если хотите подтянуть ручник. После нескольких оборотов желательно проверить работоспособность ручного тормоза, чтобы он не был перетянутым.

Удобнее всего производить подтяжку, используя не обычый рожковый ключ, а торцовый или глубокую головку с воротком.

Когда с регулировкой закончено, можно ставить все снятые детали салона на место.

Обычно, регулировка требуется очень редко и возможно, что за первые 50 000 км пробега вы даже ни разу не будете этого делать, так как в этом не возникнет необходимости.

Если при использовании ручного тормоза автомобиль не остается на одном месте, необходимо обслужить его механизм. В частности, следует провести замену тросов ручника на Рено Логан, Рено Сандеро, Лада Ларгус, где видео на нашей странице полностью раскроет основные моменты замены тросика.

Когда нужен ремонт тросового привода?

Во время эксплуатации автомобиля важно определить момент, когда замена троса ручного тормоза становится крайне необходима. При остановке инспектором ГИБДД дефект приравнивается к технической неисправности и наказывается штрафом. Простая проверка функциональности «ручника» состоит в постановке авто на уклоне при затянутом тормозном устройстве

Простая проверка функциональности «ручника» состоит в постановке авто на уклоне при затянутом тормозном устройстве

Если машина покатилась – пришло время заняться ремонтом.

Простая проверка функциональности «ручника» состоит в постановке авто на уклоне при затянутом тормозном устройстве. Если машина покатилась – пришло время заняться ремонтом.

Основные симптомы неполадок тросовым механизмом заключаются в следующем:

Чрезмерное нагревание тормозных барабанов.
Отсутствие реакции при натяжении тросовой передачи.
Изношенная оболочка тросика.
Нарушена регулировка натяжения механизма.

Если последний пункт решается при помощи простой корректировки, то остальные проявления неисправности требуют кардинальных методов. При этом нужно понять причины ситуации:

обрыв или растягивание тросика;
попадание влаги в оболочку, особенно в зимнее время;
закисание тросика внутри оболочки из-за недостаточного количества смазки.

Иногда можно обойтись без замены троса или других элементов ручного тормоза – достаточно восстановить смазку. Практика показывает, что такая процедура, проведенная один раз в год, значительно увеличивает срок службы деталей.

Подтягиваем ручник на Форд Фьюжн с его регулировкой

Как работают

Как на Ford Focus 2 подтянуть ручник – Taxi Bolt
