Подтягиваем ручник на Лада Гранта: регулировка и подтяжка троса

Провал педали тормоза

Сильный провал педали тормоза мне действительно не давал покоя. Первая мысль – сильный износ тормозных колодок. Но… всего 15 000 км пробега, не слишком ли мало? Ладно, думаю, сначала подтяну ручник, а потом разберусь с колодками. Посмотрев в интернете как подтягивается стояночный тормоз, приступил к этой нехитрой процедуре.

Регулировка троса стояночного тормоза

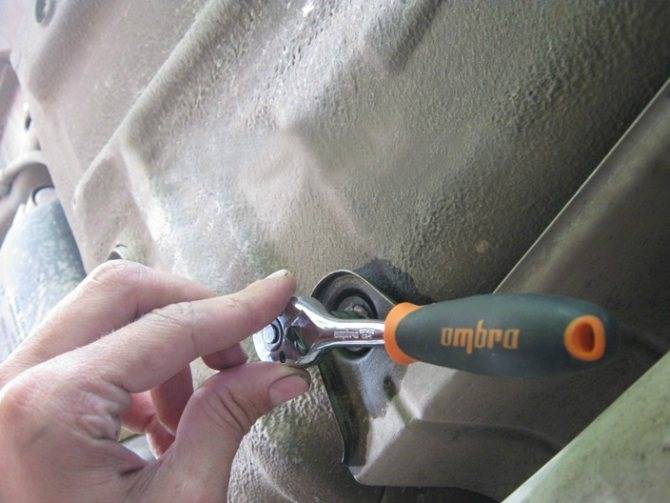

Для начала нужно открутить четыре гайки крепления металлического кожуха (этот кожух называется термоэкраном защиты пола кузова).

Открутив гайки и сдвинув кожух в сторону, мы освободим доступ к гайкам регулировки троса стояночного тормоза. Для этого нужно снять резинку, удерживающую глушитель в подвешенном состоянии (она называется «подушка подвески системы выпуска газов»).

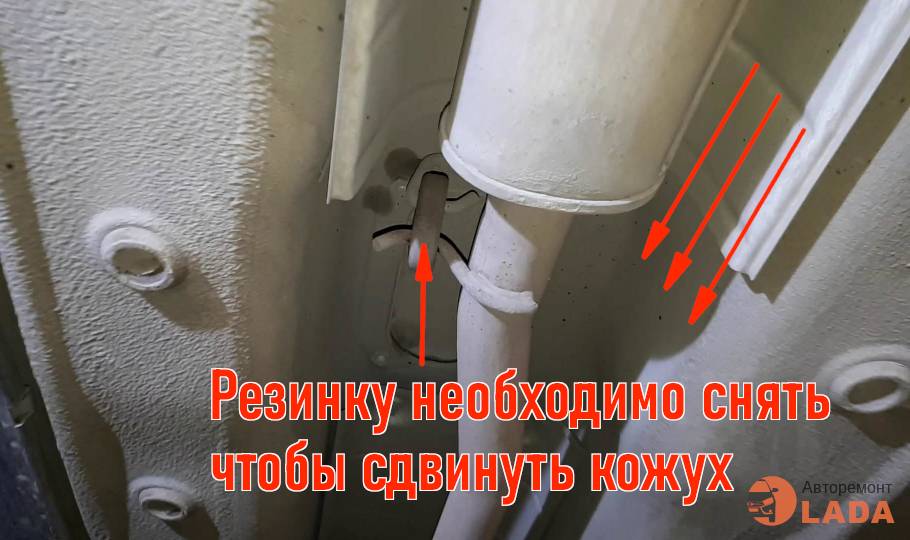

Если ее не снять, то мы не сможем сдвинуть кожух, который только что открутили, он будет в нее упираться. Резиновую подвеску глушителя можно снять с помощью обычного гаечного ключа, как на фото ниже.

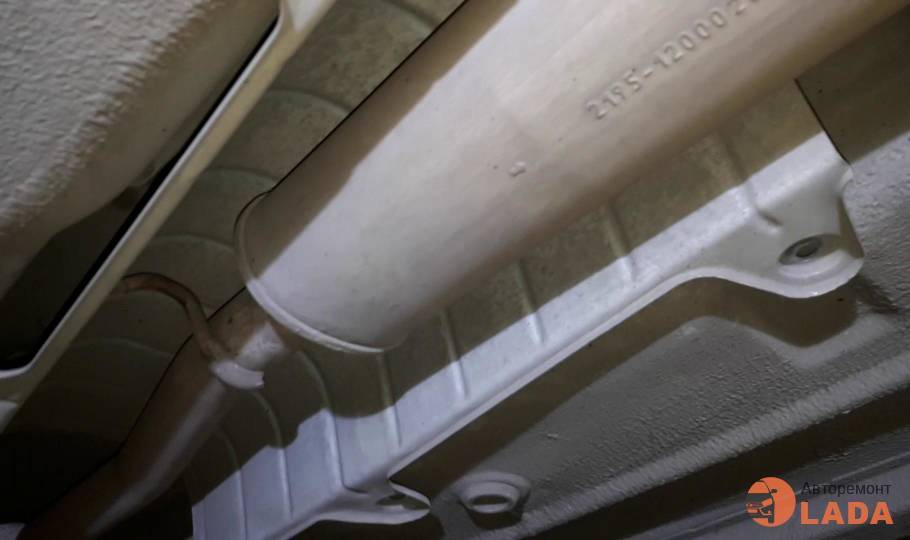

Сняв резинку, отодвигаем защитный кожух в сторону передней части автомобиля.

Отодвинув кожух, мы откроем доступ к регулировочным гайкам троса стояночного тормоза.

ВАЖНО: Перед началом регулировки, убедитесь, что рычаг «ручника» опущен вниз до упора! Чтобы автомобиль не укатился (без тормозов), подложите под колесо какой-нибудь упор: кирпич, например. Добравшись до регулировочного механизма, первым делом нужно расконтрогаить гайку натяжителя

Потом…, пожалуйста, наберитесь терпения. Дело в том, что закручивать гайку натяжителя обычным гаечным ключом очень неудобно: не хватает «свободного хода» ключу. Он то и дело упирается, то в днище, то в глушитель. Поэтому подтягивание гайки происходит буквально по миллиметру

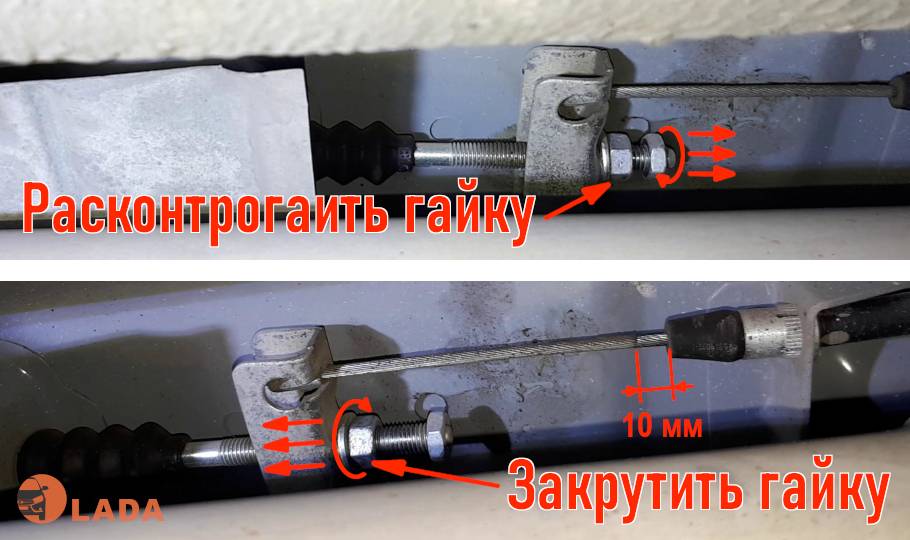

Добравшись до регулировочного механизма, первым делом нужно расконтрогаить гайку натяжителя. Потом…, пожалуйста, наберитесь терпения. Дело в том, что закручивать гайку натяжителя обычным гаечным ключом очень неудобно: не хватает «свободного хода» ключу. Он то и дело упирается, то в днище, то в глушитель. Поэтому подтягивание гайки происходит буквально по миллиметру.

Если вам такое «самоистязание» не по душе, тогда вообще на время снимите глушитель, чтобы он не мешал свободной регулировке. В моем случае, я закрутил гайку натяжителя примерно на 10 мм. Что мне это дало? До регулировки рычаг ручника откидывался на 8 щелчков, а после регулировки всего на 2 щелчка.

Теперь все собираем в обратной последовательности, а для этого нужно:

  1. Законтрогаить гайку натяжителя;
  2. Сдвинуть назад защитный кожух и прикрутить его;
  3. Одеть обратно резиновую подвеску глушителя.

На этом регулировка «ручника» успешно завершена, сигнализатор стояночного тормоза на панели приборов больше не досаждает своим произвольным включением и сопровождающимся писком, поэтому «тормозной» вопрос можно считать закрытым, пока….

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

  • два рожковых гаечных ключа на 13, один из них желательно – торцевой;
  • один ключ-головка на 8;
  • верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

  1. Опускаем в салоне автомобиля рычаг ручного тормоза.

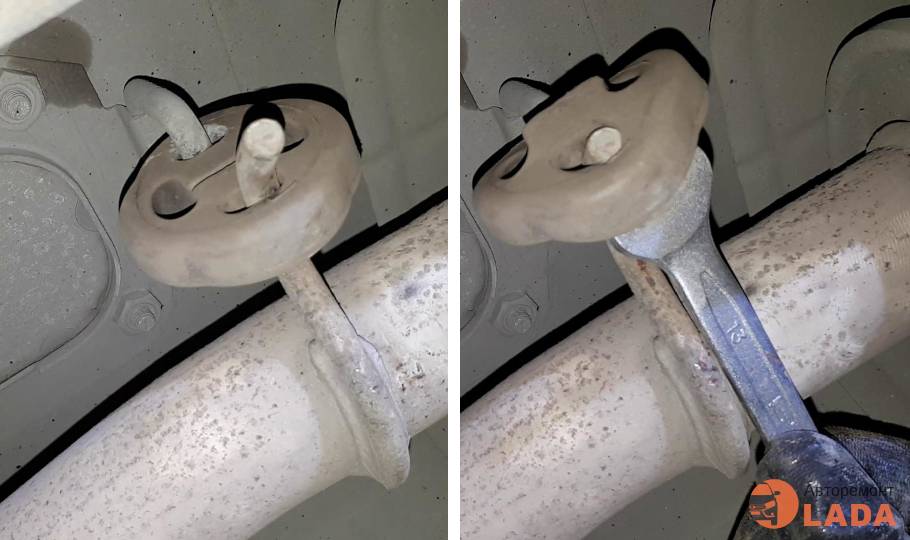

  2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
  3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
  4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
  5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
  6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
  7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
  8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
  9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо

Источники

  • https://ladaservice.info/lada-granta/raznoe-lada-granta/zamena-i-regulirovka-trosika-ruchnika-lada-granta/
  • https://vgrante.ru/?cat=40&pcat=6
  • https://car-fact.ru/marki-i-modeli/otechestvennye/lada-granta/granta-kalina-ruchnik.html
  • https://Remladavaz.ru/zamena-trosov-privoda-stoyanochnogo-tormoza-lada-granta
  • https://carfrance.ru/podtyagivaem-ruchnik-na-lada-granta-regulirovka-i-podtyazhka-trosa/
  • https://new-granta.ru/regulirovka-ruchnika-na-lada-granta/
  • https://24techno-guide.ru/regulirovka-ruchnogo-tormoza-lada-granta.php
  • https://ubs-rus.com/rukovodstva-po-remontu/granta/granta-zamena-trosov-privoda-stoyanochnogo-tormoza/
  • https://ladaautos.ru/lada-granta/kak-pravilno-podtyanut-ruchnik-na-lade-granta.html

Инструкция по натяжке и замене привода

Поскольку механизм стояночной тормозной системы располагается под днищем машины, то для выполнения работ нужна смотровая канава, эстакада либо подъемник. В крайнем случае можно обойтись и без них, но тогда придется вывесить заднюю часть авто и лечь под него, что не только неудобно, но и опасно. Перед тем как подтянуть трос, следует надежно зафиксировать передние колеса автомобиля противооткатными башмаками.

Затем действовать в такой последовательности:

  1. Установите рычаг ручного тормоза в нижнее положение.
  2. Поднимите на домкрате любое из задних колес.
  3. Вооружившись двумя рожковыми ключами, подходящими по размерам к гайкам натяжного устройства, спуститесь в смотровую яму.
  4. Удерживая основную гайку, расположенную на шпильке возле коромысла, ослабьте контргайку.
  5. Закручивайте натяжную гайку, периодически проверяя вращение подвешенного колеса рукой. Чтобы шпилька не крутилась, ее тоже нужно удерживать пассатижами либо ключом.
  6. Прекратите подтягивать трос, как только колодки начнут схватывать колесо. Сделайте 1—2 оборота гайки назад и проверьте работу «ручника». Он должен срабатывать после второго щелчка.
  7. Затяните контргайку, опустите домкрат и попробуйте действие ручного тормоза на уклоне.

Для замены тросового привода придется выделить больше времени, особенно для разборки барабанной тормозной системы. Для вывешивания обоих задних колес приготовьте деревянные колодки, а для замены – стандартный набор инструментов, специальных приспособлений не потребуется. Алгоритм действий такой:

  1. Поставьте авто на яму и ослабьте трос до конца, как рассказано выше. Открутите обе гайки и снимите его с коромысла.
  2. Поднимите заднюю часть машины, установите ее на колодки и снимите колеса.
  3. Демонтируйте барабаны и открутите болты крепления тросика к заднему кожуху.
  4. Снимите тормозные колодки и распорную планку. Добравшись до рычажка, скиньте с него петлю троса. Извлеките его из кожуха, операцию повторите с другой стороны.

Новый тросовой привод установите в обратном порядке начиная с механизмов колес. В конце произведите его натяжку и проверку работоспособности ручного тормоза.

Самая легкоустранимая и довольно распространенная неисправность тормозной системы ЛАДА “Гранта” — проблемы со стояночным тормозом, возникающие “по вине” троса ручника. Замена ручного тормоза “Гранта” не вызывает затруднений, не требует специальных приспособлений и дорогостоящего инструмента. Единственное, что необходимо организовать — доступ к днищу машины.

Регулировка (ручника) стояночного тормоза.LADA Granta – Приколы – видео смотреть

4 лет назад

В видео покажу, как самому поменять передние колодки, тормозные диски и суппорта.

2 нед назад

Через год владелец решил продать автомобиль и узнал, что под видом нового автомобиля в автосалоне ему продали битый и отремонтированный автомобиль. Комплексная проверка и диагностика автомобиля. Проверка кузова, двигателя и пробега.

Автокриминалист Максим Шелков – Диагностика автомобиля перед покупкой – Проверка автомобиля с выездом к авто – Подбор автомобиля на заказ – Экспертиза номеров: VIN, кузов, рама, двигатель – Проверка документов автомобиля #lada #лада #МаксимШелков #автокриминалист #автомобиль #автохлам

4 нед назад

Все подробности про машину для подписчиков:

com/channel/UCDcdwoIrn2M1mwfEz0NCODg Музыка: Clams Casino – All I Need What So Not – Touched GooMar – Moscow DROELOE – BACKBONE (feat. Nevve) Hucci – Vision (feat. Dom Sebastian) iBenji & Moon-Sun – Horny devianprod. – drowninginthissea ПО вопросам рекламы и сотрудничества Мой канал стримов: https://www.

youtube.com/c/AcademeGDailyStream Instagram: https://instagram.com/academeg Вконтакт: https://vk.com/AcademeG AcademeG тру ориджинал групп: https://vk.com/academeg_reviews Фтарой канал: https://www.youtube.com/user/AcademeG2ndCH Сувениры Academeg Store: https://vk.cc/5UNsQJ Автохимия A-PROVED: https://a-proved.

ru #ЗИЛ600СИЛ #porsche

9 меc назад

Как сделать салон автомобиля тише

2 лет назад

Регулировка троса ручного тормоза на ВАЗ 2114-2115 Так как задние барабаны и колодки имеют свойство изнашиваться, то со временем эффективность ручного тормоза снижается и приходится его натягивать все сильнее и сильнее.

В конечном счете даже при максимально натянутом рычаге, задние колеса не блокируются до необходимого момента, и нужно прибегнуть к регулировке механизма. Для выполнения этой работы на ВАЗ 2114-2115 понадобится всего лишь два ключа на 13, один можно обычный, а второй удобно использовать трещоточный, так как места для проворачивания гайки довольно мало.

Итак, эту работу удобнее всего выполнять на яме, либо же при сильно поднятой задней части автомобиля домкратом. Первым делом необходимо найти сам механизм регулировки. Он располагается под днищем машины ближе к ее задней части: Теперь удерживая одну гайку ключом, вторую необходимо закручивать до тех пор, пока эффективность ручника не станет нормальной.

Некоторые владельцы проверяют в действии на ходу, поднимая рычаг, и смотрят, чтобы колеса полностью блокировались.

3 лет назад

Видео для тех, кто планирует купить Гранту с небольшим (или большим) пробегом и что она из себя представляет через 2 года эксплуатации и 33000 км пробега. По многочисленным просьбам и вопросам по поводу обучаемого выкидного ключа и указателя температуры – брал тут https://rd-lab.shop

1 меc назад

АВТОЛАЙФХАКИ. советы для автомобилистов Качай

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель

Последовательность работ по замене тросика выглядит следующим образом:

  • Опустите рычаг ручного тормоза максимально вниз;
  • Снимите тормозной диск с колеса, где проводится замена элемента;
  • Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
  • Опустите вниз выхлопную систему;
  • Демонтируйте регулировочную гайку и контргайку;
  • Снимите уравнитель;
  • Теперь извлеките из уравнителя наконечники троса;
  • Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
  • Отогните скобки, которые крепят трос;
  • Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
  • Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
  • Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
  • Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
  • Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
  • Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Стояночный (или ручной) тормоз предназначен для удерживания авто от движения на неровной поверхности. При фиксации рычага ручного тормоза в положении вверх, происходит натяжка троса, идущего до уравнителя, который в свою очередь раздаёт усилие на два задних колеса посредством уже двух тросиков. В момент, когда трос натянут, распорки в барабанах задних колёс раздвигают в разные стороны колодки, что фиксирует колёса, и соответственно автомобиль, в неподвижном состоянии.

Как и любая деталь автомобиля, стояночный тормоз имеет свойство выходить из строя. Если с вашим автомобилем произошла такая ситуация, то необходимо как можно быстрее выполнить ремонт. Замена ручного тормоза ВАЗ 2110 своими руками – не сложная процедура при наличии инструмента и соответствующих навыков. Рассмотрим каждый элемент в отдельности.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.

(7 голосов, средний: 4,57 из 5)

Похожие новости

Преобразователь ржавчины состав. Можно ли сделать своими руками?

Как открутить тормозную трубку. Если она закисла и грани сорваны.

Противоскрипные пластины для тормозных колодок. Для чего нужны и.

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Устройство тормозного механизма с приводом ручного тормоза

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

  1. Отпускаем до конца ручной тормоз, спускаемся под машину.
  2. Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
  3. Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.
  4. Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
  5. Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
  6. Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23% включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно – левого и правого. Работу проводим на смотровой канаве или эстакаде. Показываем замену левого троса. Правый трос снимается аналогично, но при этом не нужно снимать теплозащитный экран топливного бака. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку… …и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу крепления троса на кузове… …и выводим трос из скобы. Снимаем теплозащитный экран топливного бака (см. «Снятие топливного бака»).

Вынимаем трос из держателя на кузове.

Выводим левый трос стояночного тормоза из-за защитного экрана топливопроводов. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов.

Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15–16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4–М6).

Приспособление для установки троса. Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности. После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). В салоне автомобиля…

Читать дальше: Виброгаситель на ниву отзывы

…крестообразной отверткой отворачиваем три самореза…

…и снимаем облицовку рычага стояночного тормоза.

Отсоединяем колодку проводов от выключателя сигнализатора стояночного тормоза.

Крестообразной отверткой отворачиваем саморез…

…и снимаем выключатель.

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн выключателя сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги… …и снимаем ее.

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»)

Замена тросов ручного тормоза производится в случае невозможности регулировки задних тормозных колодок. Как правило, основной неисправностью троса ручного тормоза является его заклинивание в оплетке. В итоге трос остается неподвижны, регулировку положения задних колодок с его помощью произвести не удается. Также стоит сказать о том, что конструкция ручного тормоза полностью аналогична конструкциям применяемым на предыдущих моделях ВАЗ (начиная с 2108) Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях: – ослаблены наконечники троса; – начали рваться нити троса; – трос тяжело перемещается в оболочке даже после его смазки.

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

  1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
  2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
  3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.


Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

  1. Отпускаем до конца ручной тормоз, спускаемся под машину.
  2. Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
  3. Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.
  4. Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
  5. Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
  6. Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!
