Как подтянуть рулевую рейку на Лада Калина: фото и видео

Подготовительные действия, демонтаж лишних деталей

Чтобы снять защиту картера, нужно вывернуть 4 самореза, расположенных в один ряд возле бампера. Также, отворачивают и два винтика, имеющих типоразмер М6х16. В некоторых комплектациях защита состоит из двух частей, но крепятся они в таком случае только саморезами. Эти слова иллюстрирует следующее фото:

Сначала выкручивают саморезы «10», а затем два винта «18». Во втором случае саморезов будет больше (восемь).

Теперь рассмотрим, как демонтировать аккумулятор. Прежде всего, отсоединяют его клеммы. Затем, нужно отвести в сторону дополнительный блок предохранителей. А вообще, действия выполняют согласно фото:

Нужно снять и саму монтажную площадку, для чего откручивают 4 винта. Вам потребуется ключ на 13, а также накидной ключ на 10. Всю последовательность повторим ещё раз:

Откручиваем гайки, удерживающие клеммы АКБ, ключом на 10;
Снимаем обе клеммы;
Отводим блок предохранителей в сторону, выкрутив 2 крепёжных самореза;
Откручиваем гайки ключом на 10, снимаем АКБ;
Откручиваем винты ключом на 13 и снимаем металлическую площадку.

На всякий случай, приводим вид креплений блока предохранителей:

Крепёжные саморезы находятся под кожухом

Как добраться до механизма регулировки рейки

Чтобы можно было все выполнить без подъемника и ямы, необходимо выполнить следующие действия для того, чтобы достать регулировочную гайку. Отсоединяем аккумулятор и аккуратно снимаем обе клеммы.

Далее откручиваем крепление батареи, осторожно вывернув две гайки по краям

Снимаем его и убираем подальше, чтобы не мешался. Немного места освободили…

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

Вы можете ее отодвинуть немного назад, чтобы получить еще больше доступа к рулевой. Это будет выглядеть следующим образом:

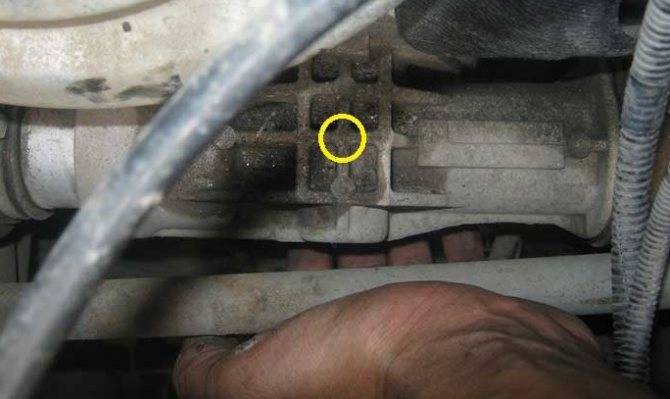

Теперь надо подлезть рукой под агрегат там, где отмечено желтым кружком (см.фото), только с внутренней стороны, под низом,

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Как видите, удачно вынуть его не получилось, при изъятии он лопнул пополам, поскольку сидел довольно плотно. Такого постарайтесь не повторять. Далее, берем ключ, о котором я говорил выше.

Теперь пробуем подлезть рукой под рулевую, чтобы вставить его в необходимое отверстие — оно показано на фото ниже, чтобы было более понятно, как подтянуть рулевую рейку на Калине.

Не стоит сильно ее подтягивать, поскольку вы можете переусердствовать, и тогда рулевую при поворотах может закусывать, что небезопасно. Лично на моем примере я сдвинул гайку на 30 градусов. И этого мне хватило, чтобы все стало работать нормально. Обязательно проверьте после выполнения этой процедуры, не возникают ли проблемы при повороте руля до упора. Если стуков нет, то регулировка рулевой рейки ВАЗ 2110 завершена. Сегодня мне попалась хорошая дорога для диагностики, вроде бы тишина. Но насколько всего этого хватит? Ну что ж, буду держать Вас в курсе событий!

Как разобрать и отремонтировать рейку при заклинивании

Ремонтная процедура, как и замена рулевой рейки, начинается с разборки узла. Для выполнения комплекса действий приобретаем ремкомплект.

Для разборки рейки откручиваем регулирующую гайку, а затем извлекаем упорную втулку. Если в данный момент испытываем затруднения, то пользуемся киянкой, которой наносим несильные удары по реечному корпусу.
Демонтируем боковые заглушки вместе с пыльником. Предварительно срезаем пластиковый крепеж.
Пыльник обязательно заменяем новым изделием.
Также посредством киянки производим выемку вала из корпуса рейки.
Внутри освободившегося картера обнаруживаем пластиковую втулку, которую извлекаем, вооружившись отверткой. Этот компонент также заменяем на новый аналог (присутствует в ремонтном комплекте).
Очищаем внутреннюю полость картера рейки от старой смазки. Вымываем и просушиваем.
Накладываем новую смазку. С особой тщательностью смазываем зубчатую пару.
Выполняем осмотр всех других компонентов реечного механизма и при возникновении подозрения на износ меняем их.Демонтаж руля в Лада Калина происходит так.

1. Отсоединяем АКБ.

2. Отключаем подушки безопасности. Ослабляем фиксаторы и сдвигаем их в бок.

3. Отсоединяем двухпроводной разъем клаксона.

4. Переходим к валу руля и на участке, где присутствует стрелка, намечаем расположение (до момента снятия).

5. Гайку рулевого колеса ослабляем, но полностью не выкручиваем.

6. Беремся за руль и раскачивающими движениями в стороны подвигаем его вплотную к указанной гайке.

7. Теперь выравниваем колеса и располагаем руль строго в прямом положении.

8. Вынимаем штифт, после чего вставляем его в блок переключателей, расположенный непосредственно под рулем. В этот момент обод руля должен быть четко зафиксирован.

9. После извлечения проводов приступаем к съему самого рулевого колеса.

10. Проверяем целостность всех элементов.

11. Сборка осуществляется по обратному алгоритму.

Ремонт, цена

Подтяжка — это достаточно простой и быстрый путь, но часто это бывает только частичное, временное решение проблемы. Ведь появление люфта может быть вызвано разными причинами — может быть повреждён пыльник, могут протечь прокладки и мало ли что ещё, то есть велика вероятность, что рулевая рейка работает насухую. В этом случае есть риск, что через небольшое время после подтяжки она может просто заклинить. Поэтому дефектовка рейки будет весьма кстати, хотя бы внешний осмотр, он позволит убедиться в том, что не повреждены пыльники и гофрированный кожух.

Если есть подозрения на необходимость ремонта, взвесьте, сможете ли вы осилить его самостоятельно. Приготовьтесь к тому, что целый день вам придётся провести в интересных позах, к тому же для выполнения некоторых операций вам понадобится помощник. А знаете ли вы, как установить рейку так, чтобы руль встал ровно? Если нет, то рискуете попасть на повторную работу по установке.

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки. Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Когда следует подтягивать рулевую рейку

В том случае, когда появляется даже незначительный стук во время езды по неровной дороге, необходимо осмотреть рейку и провести полную ее диагностику. Если автомобиль очень часто ездит по проселочным дорогам, то этот стук проявится отчетливо. У водителя могут появиться ассоциации с вибрацией и ударами по левому колесу.

В том случае если ослабнет гайка, которой регулируется рейка, то при езде даже по ровным дорогам автомобиль будет уводить в сторону. Водитель при этом должен будет подруливать, чтобы сохранить прямолинейную траекторию движения.

Подтяжку требуется проводить при наличии хрустов в рулевой колонке, увеличении свободного хода. Но это те случаи, когда поможет мелкий ремонт – подтяжка рулевой рейки, чтобы шестерни в зубьях как можно сильнее соединялись.

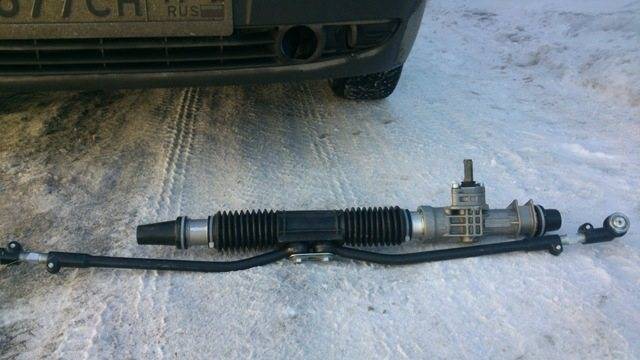

Замена рулевой рейки на ВАЗ 1117-ВАЗ 1119

Примечание!
Следите за терминами: в статье мы будем называть рейку рулевым механизмом, ведь в переднеприводных автомобилях ВАЗ это так и есть.

Снятие

Рекомендуем снять передние колеса с автомобиля и поставить его на чурбаки или на два домкрата (правильно снять колёса поможет сатья: «»). Затем обязательно снимите аккумулятор (читайте «») и отсоедините рулевой вал от рулевой рейки. Для этого, находясь в салоне и имея два гаечных ключа «на 13», выкрутите гайку болта и выньте болт (фото 1), стягивающий хомут крепления рулевого вала с шестернёй рулевой рейки. Раздвиньте хомут с помощью мощной отвёртки или аналогичным способом (фото 2).

Примечание!
Перед выворачиванием гайки болта крепления стягивающего хомута, обязательно поставьте колёса ровно. Это поможет избежать трудностей при установке и не придется переставлять руль после замены рейки.

Отсоедините два наконечника рулевых тяг (с обеих сторон) от рычагов (подробно в статье: «»), далее четыре гайки крепления рулевой рейки (по две на каждую сторону). Столкнувшись с трудностями, вам поможет WD-40: нанесите и дайте смазке проникнуть внутрь в течение 5-7 мин, затем выкручиваем их (фото 1) и два металлических хомута (один указан синей стрелкой), приживающих рейку к кузову. Аккуратно рукой выньте рейку через арку левого колеса (левый бок по направлению автомобиля). Подумайте, есть ли необходимость в снятии рулевых тяг? Бывает, новая рейка идёт без тяг, в таком случае снимайте со своей, если они конечно в нормальном состоянии, и переносите на новую. Сделать это поможет плоская отвёртка: поддевается пластинка и снимается с болтов крепления обоих тяг (фото 2), далее на болты наноситься проникающая смазка WD-40, они отворачиваются (один болт крепит одну тягу, фото 3), вынимаются и тяги отсоединяются от рейки (фото 4).

Примечание!
Если вы не снимали передние колеса, то гайки крепления ослабьте немного, затем поднимите левую сторону автомобиля, чтобы колесо приподнялось от земли, и продолжайте выкручивать. Напоминаем, лучше колеса снимать.

Установка

Новая рейка ставиться в обратном снятию порядке.Следите, чтобы рейка встала в ровном положении (в положении прямолинейного движения автомобиля, колёса стоят прямо). Убедитесь, что метки на пыльнике и картере совпали между собой, посмотрите, чтобы лыска на валу шестерни находилась справа, как показано на фото ниже. Если же метка будет сбита, до упора поверните рейку (в любую сторону), затем переместите рейку в другую сторону на один полный оборот пока не добьётесь совпадения меток.

Примечание!
Во время закручивания гаек крепления рейки, смажьте их и шпильки консистентной смазкой: они не будут окисляться и ржаветь. Через пару лет вы без труда выкрутите гайки снова даже без помощи WD-40!

Полезный совет

С завода в рейку закладывают смазку, однако в недостаточном количестве, поэтому со временем она вся быстро высыхает и рейка начинает работать без смазки на сухую, что весьма пагубно влияет. Исправить недочет поможет заправка рейки смазкой перед её установкой. На заводе используют смазку Фиол-1 (трудно найти), вместо неё подойдет Литол, но учтите, он не слишком стоек к минусовым температурам. Мешать Фиол-1 с Литолом не советуем, лучше дождаться пока родная смазка вся высохнет и заправить рейку Литолом.

Сперва снимите пыльник и обе рулевые тяги;
запастись хомутами: они одноразовые, их придётся резать;
срежьте хомуты (фото 1) с обоих концов рейки;
снимите пластиковые втулки с обоих концов (фото 2);
снимите резиновые подушки хомутов (фото 3);
срежьте ещё одни хомуты крепления пыльника;
снимите пыльник вдоль рейки (фото 4).

Примечание!
Наносите смазку на поперечный вал и металлические частички, двигающееся внутри корпуса рулевой рейки и принимающие участие в управлении автомобилем. Например, поперечный вал осуществляет управление, значит смазываться должен везде, от начала до конца. Однако вырез (красной стрелкой) слишком мал, его невозможно смазать не перемещая – поэтому во время смазки перемещайте вал

После проведения операции по замене, загоните машину на развал-схождение: при замене рейки ровность колес сбивается и их приходиться регулировать.

Дополнительный видеоролик

В видео представлена замена рейки на ВАЗ 2114 — операция полностью идентична проводимой на Калине. Приятного просмотра.

Примечание!
В видео показан интересный способ смазки червячного вала автомобиля без снятия. Решив повторить, следите, чтобы внутрь не летела стружка.

Как устроена система управления в Калине

В рассматриваемой нами сегодня модели отечественного автопрома, рулевая рейка, если ее разбирать с технической точки зрения, является механизмом, который конструктивно выглядит как шестерня, которая в свою очередь установлена на валу и сопряжена со специальными тягами и рейкой. Благодаря этим элементам и осуществляется поворот машины, когда движение руля в определенную сторону позволяет передним колесам двигаться в том же направлении.

Современные автомобили имеют 3-и вариации реечного механизма:

Электрический механизм рулевого управления;
Гидравлический современный механизм;
Механический механизм.

Итак, система управления автомобилем – электрический привод. Именно он помогает снизить нагрузку на водителя. В данном случае рост поворотного усилия осуществляется за так сказать, счет встроенного в колонку специального электрического мотора. Это устройство применяется исключительно на премиальных и соответственно люксовых автомобилях. К примеру, в нашей Лада Калина электрический механизм можно получить в качестве дополнительной опции за доплату ТОПовой комплектации.

Следующим вариантом является механизм гидравлический. Данным механизмом оборудованы Калины первой и второй генерации. Владельцы таких авто получают остроту и легкость рулевого колеса. Да и не только российские машины, но и многие иностранные современные модели оснащены именно популярным и наиболее удобным гидравлическим приводом.

Механический механизм – это самый простой в своем конструктивном плане и тоже встречается на многих машинах. В данном случае, как вы понимаете, поворот тяг будет осуществляться только за счет применения физической силы водителя. Понятное дело, что таким автомобилем управлять крайне сложно.

Помимо выше перечисленных механизмов встречается и смешанная версия – электрогидромеханическая. Она в себе соединила все самые лучшие качества электрического усилителя и гидравлического. Ее встретить можно на модели Калина Спорт.

Отметим, каждая из перечисленных нами систем обладает собственными преимуществами, и в некоторой степени недостатками, но все они с одинаковой частотой ломаются. Если поломка механической рейки управления приведет к незначительным затратам на осуществление ремонтных работ, то поломки электрики и гидравлики заставят потратить изрядно денег на ремонт. Отсюда следует, что было бы не плохо знать, как подтянуть рулевую рейку на рассматриваемом нами авто своими руками.

Ремонт рулевой рейки с электроусилителем Лада Калина: фото, видео

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

о ремонта рулевой рейки на Лада Калина:

материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Признаки неисправности рулевой рейки

Ремонтный комплект рулевой рейки

Прежде чем приступить к ремонту элемента, необходимо точно определить, что на автомобиле вышла из строя именно рулевая рейка. Для этого есть косвенные и прямые признаки, которые укажут на деталь

Конечно, лучше всего провести диагностику на специализированном автосервисе, но можно попытаться своими руками, например, подтянуть рулевую рейку, но тут надо действовать осторожно

Итак, рассмотрим, основные признаки неисправности рулевой рейки:

Все эти признаки являются прямыми при неисправности рулевой рейки, которые станут первыми звоночками, что элементу необходимо провести диагностику и ремонт.

Причины неисправности

Общий вид рулевого управления

Причин выхода из строя рулевой рейки не много, но их необходимо знать. Своевременное техническое обслуживание, а также диагностика узла смогут продлить жизнь элементу.

Рассмотрим, основные причины возникновения неисправностей рулевой рейки:

Износ элементов составляющей рейку.
Повреждение вследствие ДТП, когда удар пришелся в колесо.
Прочие причины, которые послужили тому, что рейка стала подтекать.

Все эти причины становятся поводом для ремонта узла рулевого управления.

Конструктивные характеристики

Для того, чтобы проводить ремонт рулевой рейки необходимо знать ее конструкцию и элементы, которые входят в ее состав. Рассмотрим, схему конструкции узла:

Схема-устройство рулевой рейки

Детали рулевой рейки: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Что понадобится для ремонта?

Ремонтный комплект рулевой рейки можно приобрести, как по отдельности, так и в сборе.

Ремонтный комплект для рулевой рейки производства Рикардо

2110-3403090-11 – это каталожный номер полного ремкомплекта рулевого механизма для Лады Калины. По отдельности втулки и пластмассовые вставки можно покупать, но не рекомендуется, поскольку качество изделий может быть разное, а соответственно износ по левой и правой части может отличаться.

Демонтаж и разборка рейки на Лада Калина

Когда собраны и куплены все материалы для ремонта рулевой рейки, можно приступить непосредственно к проведению ремонтных операций.

Прежде чем начать, необходимо очистить полностью рулевую рейку. Это можно делать вручную, но лучше всего применить паровой механизм под давлением, который качественно уберет грязь и пыль со всех элементов и при этом не повредит детали.

Теперь, приступаем к последовательным операциям по ремонту рулевой рейки:

Подставляем тормозные башмаки под задние колеса, и снимаем ручной тормоз. Подставляем башмаки под колеса
Откручиваем болт, который фиксирует рулевой вал. Демонтаж болта фиксации муфты
Снимаем шплинты с гаек крепления рулевых тяг к поворотному кулаку. Вынимаем шплинты при помощи пассатижей
Откручиваем гайки пальцев и выпрессуем их. Если не получается вынуть руками, то следует воспользоваться монтировкой и молотком. Демонтаж наконечников рулевой тяги при помощи молотка и ломика
Отключаем ЭУР от бортовой сети. Отключения разъема ЭУР от бортовой сети
Откручиваем крепления картера рейки к кузову машины. Демонтаж креплений рулевой рейки
Не демонтируя рулевые тяги, вытаскиваем рейку через арку. Демонтируем рулевую рейку через арку колеса
Откручиваем болты крепления тяг к рейке и демонтируем их.
Срезаем хомуты крепления пыльника. Срезаем хомуты пыльника при помощи кусачек
Раскручиваем механизм ЭУР и снимаем крышку. Скорее всего, картина будет не из лучших, поскольку в пыльник попадала грязь, которая прошла по всей рейке.
Раскручиваем крышку подшипника и вытягиваем пружину. Демонтируем крышку картера рейки

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Автомобили Лада знамениты своими «болячками», одна из них связана с рулевым механизмом. Стук в рулевой рейке Лада Калина, Гранта или Приора может появится уже после первых тысяч километров пробега. Далее мы рассмотрим основные причины появления этого стука и способы их устранения.

Стук при повороте руля, либо при езде по неровной дороге может исходить от рулевого механизма (рейки). Чаще всего для его устранения достаточно выполнить регулировку (подтянуть) рулевую рейку, используя специальный ключ.

Если после регулировки рулевого механизма стук остался, то следует обратить внимание на крестовину рулевого вала. Чтобы убедиться в этом следует поднять автомобиль на подъемник и одной рукой пошатывать руль из стороны в сторону, а другой держать крестовину рулевого кардана

Если автомобиль имеет большой пробег, то возможно рулевая рейка нуждается в ремонте. Диагностика в этом случае достаточно простая, следует открыть капот и взяться рукой за рулевую тягу в районе ее крепления к рейке. Если подергать рулевую тягу вверх-вниз, то люфта быть не должно.

Не всегда стук при повороте руля может быть вызван рулевой рейкой, иногда посторонние шумы издает электроусилитель руля.

Если на LADA Калина стучит рулевая рейка, бояться не стоит – болячка эта для Калин частая и совсем не критичная. Конечно, вы можете отвезти машинку в автосервис, за ремонт рейки вам могут выставить счет до 10 тыс. руб. Но, для начала, можно попробовать обойтись малой кровью, в 99% случаев проблема решается бесплатно — собственными силами.

Дело в том, что, скорее всего, рейка просто расшаталась и ее нужно подтянуть. Процедура подтяжки совсем простая и занимает не дольше 20 мин.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
Процедура может затянуться. Все равно не торопитесь.
Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Как подтянуть рулевую рейку на Приоре

Lada Priora — автомобиль российского производства, пользующийся высокой популярностью среди наших соотечественников из-за невысокой цены и привлекательной внешности.

Однако даже несмотря на это, Лада Приора имеет одну уязвимость, связанную с плохим качеством дорожного покрытия — рулевая рейка или, если говорить на языке специалистов, «редуктор ГУР/ЭУР».

Благо, подтянуть её можно и своими руками.

Когда требуется подтяжка рулевой рейки на Приоре

Рулевая рейка — место уязвимости для Lada Priora Первый признак, свидетельствующий о необходимости регулировки рейки — появление стука при езде по небольшим неровностям. Особенно отчётливо стуки будут ощущаться при езде по просёлочной местности. При этом водитель будет ощущать удары и вибрации на рулевом колесе, которые также будут передаваться на весь кузов автомобиля.

Помимо этого, в случае ослабления гайки регулировки рулевой при езде по шоссе машина будет немного «плавать», и от водителя будет требоваться дополнительное подруливание, что также сразу станет заметно.

Также специалисты утверждают, что подтяжка необходима в том случае, если водитель стал замечать появление отчётливо слышимого хруста в области рулевой колонки, а также увеличении амплитуды оборота руля.

Когда подтяжка не поможет, и механизм надо менять

О замене рейки стоит задуматься, когда её подтяжка никак не влияет на поведение автомобиля на дороге, а также не помогает избавиться от неприятного стука.

Вышедшая из строя рулевая рейка станет причиной появления значительно люфта рулевого колеса. Более того, она может начать заедать (бывает такое чрезвычайно редко, но подобные случаи известны).

Если рейка начала заедать, то лучше отказаться от эксплуатации автомобиля, поскольку это может привести к самым печальным последствиям.

Не обойтись без замены и в том случае, если после её подтяжки удалось избавиться от стуков и вибраций, но они вновь появились позже.

Что необходимо для работы и как подтянуть рулевую

Для подтяжки рулевой рейки понадобятся специальные ключи Для осуществления подтяжки понадобятся следующие инструменты:

Для более комфортного и быстрого выполнения работы рекомендуется загнать автомобиль на специальную смотровую яму либо эстакаду, а также использовать помощника, с ролью которого справится даже ребёнок.

Нижнюю гайку крепления рейки выкрутить непросто

Чтобы добраться до рейки, стоит выполнить ряд несложных действий:

После этого появится доступ к гайке, отвечающей за подстройку теплового зазора в рейке.

Далее необходимо подсунуть руку под рулевую рейку и постараться накинуть ключ для рейки на гайку.

Затягивать гайку необходимо по часовой стрелке, но так как сама рейка расположена как бы в перевёрнутом состоянии, со стороны может показаться, что затягивать гайку необходимо против часовой стрелки.

Также необходимо прислушиваться к звукам, доносящимся из рулевой — если при вращении руля пропали стуки, а также нет никаких прочих шумов, то рейка подтянута правильно, и можно ставить аккумуляторную батарею и резиновую заглушку на своё место.

Нюансы работы на авто с ЭУР и ГУР

По заявлениям бывалых автомехаников, процесс подтяжки рулевой рейки на автомобилях с ЭУР и ГУР практически ничем не отличается, поэтому это руководство вполне можно назвать универсальным.

Стоит заметить, что процесс полной замены также идентичен в случае с ЭУР и ГУР, за исключением одного момента — в автомобилях с ГУР перед осуществлением замены рейки необходимо слить жидкость из бака усилителя рулевого колеса, а в машинах с ЭУР — скинуть клеммы с аккумулятора.

Советы по эксплуатации

Полноценная замена и ремонт — ряд действий, для осуществления которых нужно обладать не только специальными знаниями, но и немалым количеством свободного времени, поэтому если у автовладельца нет ни первого, ни второго, предпочтительнее отправиться на ближайшую станцию техобслуживания.

Ремонт рулевой рейки лучше доверить специалистам СТО

При этом чтобы не стать их постоянным гостем, следует знать некоторые секреты по эксплуатации рулевой рейки, которые могут значительно продлить срок её службы.

Время от времени нужно проходить полноценное ТО, что позволит заблаговременно устранить неисправности, которые могут стать причиной необратимых последствий, травмирования себя, своих близких и других участников движения. А также в случае выявления проблем в работе автомобиля лучше не рисковать и как можно быстрее отправиться в ближайший автосервис.

Как добраться до механизма регулировки рейки

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Подтяжка рулевой рейки Калины со снятием

Потребуется

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Как подтянуть рулевую рейку на Калине без снятия

Несмотря на то, что в руководстве по ремонту ВАЗ 1117, 1118, 1119 написано, что для регулировки рулевого механизма его следует демонтировать, народные умельцы для экономии времени и сил подтягивают рейку прямо на машине. Самый удобный способ добраться до регулировочного болта — снизу, используя смотровую яму.

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Подтягиваем рулевую рейку на Лада Калина своими руками

Подготовительные действия, демонтаж лишних деталей

Как добраться до механизма регулировки рейки

Как разобрать и отремонтировать рейку при заклинивании

Ремонт, цена

Когда следует подтягивать рулевую рейку
