Меняем топливный фильтр на Шевроле Круз своими руками

Пошаговая инструкция по замене

Для выполнения этапов замены не потребуется особых профессиональных знаний и навыков. Чтобы узнать, как поменять элемент и с чем будете иметь дело, можете просмотреть соответствующее видео. Итак, если вы исполнены уверенностью и настроены на успех, можно приступать.

Подготовка

  1. Сам элемент находится под днищем и установлен под передней частью бензобака, с правой стороны. Для свободного доступа к нему, необходимо снять колесо и любым удобным образом поднять заднюю правую часть авто (поместить автомобиль Шевроле Лачетти на эстакаду или смотровую яму).
  2. Необходимо сбросить давление в топливной системе питания. Для этого требуется открыть капот, найти там блок предохранителей и извлечь предохранитель топливного насоса. Он промаркирован «EF18» и имеет напряжение в 15 вольт.
  3. Заведите машину и дождитесь, пока двигатель заглохнет.

Фильтр с указанием болта хомута

Замена

На передней части бензобака расположен элемент фильтра. Отверните болт хомута. Отсоедините заземляющий провод от корпуса элемента фильтрации и откиньте вниз пластиковую защиту. Отсоедините съёмные муфты топливопровода от фильтрующего элемента. Их две: черная и белая

Это необходимо сделать крайне осторожно. Муфты имеют между собой различия, и потому муфтовые фиксаторы по-разному открепляются. Именно из-за этого они часто ломаются

Если же такое всё-таки произошло, то фиксаторы необходимо будет заказывать отдельно (для справки: каталожный номер белых муфт – 96434270). Для снятия черной муфты потребуются пассатижи. Она установлена на штуцере выхода фильтра. Чтобы её снять, необходимо аккуратно сжать с обеих сторон фиксатор с более светлыми лапками. При входе фильтра на штуцере размещена белая муфта. Таким же способом, как и с черной муфтой, необходимо освободить подвижный фиксатор. И только после этого извлекать белую муфту. Извлеките фильтрующий элемент из кронштейна. Настало время для установки нового элемента фильтрации топлива. Наконечники от топливных трубок требуется одевать на штуцеры до щелчка фиксатора. При установке убедитесь, чтобы входной и выходной штуцеры были подключены правильно. Последующая сборка осуществляется в обратном порядке, по которому производилось снятие. К концу установки следует подключить клемму к новому элементу. Установите предохранитель топливного насоса на место и заведите двигатель. Стартер необходимо прокрутить, чтобы позволить насосу накачать необходимое количество бензина. Проверьте все соединения на герметичность и отсутствие утечек

Именно из-за этого они часто ломаются. Если же такое всё-таки произошло, то фиксаторы необходимо будет заказывать отдельно (для справки: каталожный номер белых муфт – 96434270). Для снятия черной муфты потребуются пассатижи. Она установлена на штуцере выхода фильтра. Чтобы её снять, необходимо аккуратно сжать с обеих сторон фиксатор с более светлыми лапками. При входе фильтра на штуцере размещена белая муфта. Таким же способом, как и с черной муфтой, необходимо освободить подвижный фиксатор. И только после этого извлекать белую муфту. Извлеките фильтрующий элемент из кронштейна. Настало время для установки нового элемента фильтрации топлива. Наконечники от топливных трубок требуется одевать на штуцеры до щелчка фиксатора. При установке убедитесь, чтобы входной и выходной штуцеры были подключены правильно. Последующая сборка осуществляется в обратном порядке, по которому производилось снятие. К концу установки следует подключить клемму к новому элементу. Установите предохранитель топливного насоса на место и заведите двигатель. Стартер необходимо прокрутить, чтобы позволить насосу накачать необходимое количество бензина. Проверьте все соединения на герметичность и отсутствие утечек.

Фильтр с указанием чёрной и белой муфт Полный процесс замены – снятие и установка, если всё делать правильно занимает менее часа по времени. Обычно после замены фильтрующего элемента двигатель начинает работать намного ровнее и стабильнее.

Кстати, процесс замены аналогичен для всех типов кузова автомобиля Шевроле Лачетти. Но стоит заметить, что у кузова Универсал замена производится несколько сложнее, в связи с труднодоступностью фильтрующего элемента.

Фиксатор 96434270

Замена топливного фильтра на Chevrolet Cruze

Владельцы автомобилей с опытом знают, что замене топливного фильтра необходимо уделять внимание, поскольку от работы этого элемента зависит качество езды. Сегодня мы расскажем вам, где расположен топливный фильтр Chevrolet Cruze (или фильтр бензина), и что необходимо для его ремонта или замены

Где расположен фильтр?

В автомобилях Chevrolet Cruze нет такого элемента, как топливный фильтр. Автопроизводитель счел ненужным устанавливать его на свои авто. Точнее, самого фильтра нет, но есть сеточка, которая отвечает за фильтрацию заправляемого топлива – она и назыявляется топливным фильтром.

Производитель считает, что бензонасос устанавливается на автомобили Cruze на весь срок эксплуатации. Поэтому его замена считается неуместной. Однако из-за низкого качества бензина на российских АЗС, у владельцев Cruze часто возникает необходимость замены «сеточки».

Сама сетка, расположена в бензонасосе, который, находится в топливном баке. Чтобы добраться до фильтрующей сеточки, необходимо будет снять заднее сидение вашего Chevrolet Cruze, затем демонтировать и произвести разбор бензонасоса.

Часто ли нужно менять топливный фильтр?

Если вы заметили, что:

  • ваша машина работает с перебоями, то есть периодически троит;
  • автомобиль теряет мощность, когда вы жмете на педаль газа, ощущаются «провалы»;
  • автомобиль стал менее динамичным;
  • при резком нажатии газа автомобиль начинает дергаться;

то, пришло время поменять топливный фильтр.

«Подскажите! Приобрел новый Chevrolet Cruze где то два года назад. Ездил без проблем. Но тут вдруг машина стала неровно работать, а иногда и вообще не заводится! Поездил по автосервисам, все советуют поменять топливный фильтр! Посмотрел в инструкции по эксплуатации, там ни слова нет о замене. Где можно найти пошаговую инструкцию по замене?»

Вопросов такого рода предостаточно в Интернете. И специально для вас мы подготовили эту инструкцию. Конкретных сроков для замены нет, все зависит от топлива, которое вы используете, и если оно не качественное, то замену придется делать гораздо чаще – примерно после 60 тысяч километров пробега.

Если вы уже проехали этот километраж, то рекомендуем вам заменить топливный фильтр. Специалисты автосервиса Chevrolet96 запишут вас на удобное Вам время и выполнят замену.

Этапы замены топливного фильтра

Если вы решили самостоятельно заменить топливный фильтр, то предлагаем вам ознакомиться с пошаговой инструкций..

Старый и новый топливный фильтр для Chevrolet Cruze

Подготовка

Для замены топливного фильтра вам потребуются:

  • Новый топливный фильтр. Можно приобрести оригинальный фильтр от компании Chevrolet или отечественный аналог, выбирать вам!
  • Отвертке со шлицевым наконечником.
  • Обтир.

Инструкция

Перед снятием топливного фильтра, необходимо сбросить давление в системе. Для этого нужно выключите зажигание, найти блок предохранителей. Необходимо снять тот предохранитель, который отвечает за работу бензонасоса. После заведите двигатель и дайте ему поработать какое-то время. Когда машина заглохнет – давление в системе будет сброшено.

  1. Чтобы добраться до топливного фильтра, который находится в бензонасосе, вам потребуется снять заднее сидение. Для этого поднимите его резким движением вверх.
  2. Когда сидение снято, вы видите крышку бензонасоса.
  3. Руками или при помощи отвертки снимите защитный кожух бензонасоса и уберите резинку уплотнителя.
  4. Отсоедините жгут с проводами от топливного насоса.
  5. Отсоедините патрубки, по которым бензин поступает в насос и выходит из него. Для этого воспользуйтесь отверткой с плоским наконечником: подденьте патрубки и демонтируйте фиксаторы.
  6. Теперь откручиваем крышку бензонасоса.
  7. Когда у вас получилось открутить крышку, достаем сам насос.
  8. На самом бензонасосе вы увидите разъемы: их нужно отсоединить.
  9. На корпусе бензонасоса есть четыре защелки. Их также нужно отжать.
  10. Отжав защелки, подденьте отверткой верхнюю часть топливного насоса. Она должна сняться без проблем.

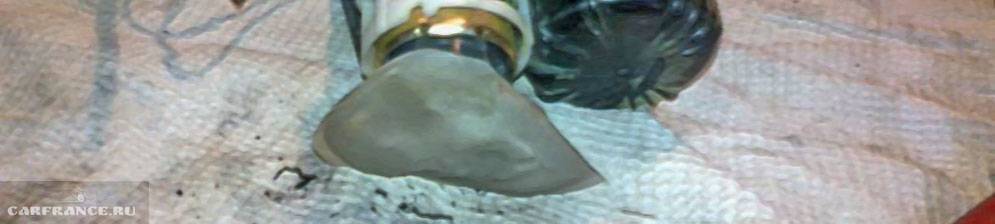

  11. Выполнив все выше указанные действия, вы увидите фильтрующую сетку. Если проблема некорректной работы двигателя заключалась именно в ней, то она может даже не давать просвета из-за грязи, поэтому лучше просто замените сам фильтр. Сборку элементов следует выполнить в обратной последовательности.

Бензонасос — бортжурнал Chevrolet Cruze Mountain of cocainE года на DiabloArea — Диабло

Загрязненная сеточка может стать причиной не стабильной подачи бензина в топливную магистраль.

Как снять бензобак на шевроле круз

Не видна человеческому глазу, не портится из-за погоды. Немного приспускаем бак и начинаем отцеплять от него все трубки и провода, впринципе, на месте можно разобраться.

Если сетка очень грязная можно ее почистить с помощь чистящих средств или поменять на новую. Замена бензонасоса на Шевроле Круз Выход из строя бензонасоса не позволяет силовой установке развить заложенную в нее мощность в или л с. Сравнив выходные штуцера-отпилил лишнее около мм от астровского насоса 3.

Для того чтобы облегчить снятие бензонасоса владелец должен заранее позаботиться о том, чтобы в баке находилось как можно меньше горючего. Забудьте о штрафах с камер!

Немного нажимаем на него и снимаем стопорные кольца 3. Снимаем все лишнее провода, разъемы, датчик уровня топлива и тд 3. Он сидит в стакане на 3х осях, которые торчат из дна стакана У меня не получилось его снять. И при последней попытке оси не выдержали и сломались… Ну ниче, сразу придумал крепление 3. Как оказалось, у меня немного другой бензонасос и поэтому, сеточка, которую я купил заранее по совету тех, кто уже менял-просто не подошла.

Да и родная сетка не была такой уж грязной, чтобы мешать бензонасосу создавать нужное давление. В экзисте есть максимум весь стакан в сборе и вот его цена.

Далее я поехал на авторынок со старым насосом в надежде подобрать и подобрал! А критерий был самый главный, чтобы насос в сборе с фильтрующей сеткой был не выше штатного, но такого не нашел Все очень просто, насос в сборе в стакане стоит на расстоянии от дна стакана в 3 мм примерно.

Выше его не поставить. Но такой не найти, максимально похожие варианты: Фото насоса от астры и родного соответственно 3.

Сравнив выходные штуцера-отпилил лишнее около мм от астровского насоса 3. Далее я перепаял разъем, немного рассверлил оси стакана, оставшиеся в отверстиях черного фильтра с бензонасосом, собрал и закрепил гайками.

Вышло по высоте немного выше, чем со штатным, но это ничего, место там позволяет. Далее покатался недельку-проблема решена!

Авто перестало тупить и дергаться! Он должен придерживать бензобак. В противном случае существует риск повреждение какого-либо элемента топливной системы.

Аккуратно опустить бак и отцепить от него оставшиеся трубки с проводами. Перед снятием модуля рекомендуется очистить люк.

Это поможет избежать попадания в бак грязи и пыли. С помощью молотка и небольшого металлического тупого гвоздя открутить крышку по часовой стрелке как показано на фото ниже. Аккуратно без резких движений вытащить фильтр топливной системы, который находится внутри бензобака.

Его демонтаж сопровождается риском повреждения поплавка, что может стать причиной некорректной работы датчика уровня бензина.

Нажать на защелки как показано на фото и отсоединить стопорные кольца. Снять провода, шланг, разъемы и регулятор уровня бензина.

Аккуратно достать бензонасос из стакана фильтра. Он крепится на трех осях, поэтому есть риск повредить его корпус или крепления.

Снять сеточку и визуально осмотреть ее. Если сетка очень грязная можно ее почистить с помощь чистящих средств или поменять на новую. При установки она должна быть сухой и чистой. Загрязненная сеточка может стать причиной не стабильной подачи бензина в топливную магистраль. Из-за этого высок риск возникновения перебоев в работе силовой установки.

Демонтировать бензонасос с корпуса фильтра. Установить новый бензонасос на место старого и собрать все в обратном порядке.

Бензонасос — бортжурнал Chevrolet Cruze Mountain of cocainE года на DiabloArea — Диабло

Загрязненная сеточка может стать причиной не стабильной подачи бензина в топливную магистраль.

Как снять бензобак на шевроле круз

Не видна человеческому глазу, не портится из-за погоды. Немного приспускаем бак и начинаем отцеплять от него все трубки и провода, впринципе, на месте можно разобраться.

Если сетка очень грязная можно ее почистить с помощь чистящих средств или поменять на новую. Замена бензонасоса на Шевроле Круз Выход из строя бензонасоса не позволяет силовой установке развить заложенную в нее мощность в или л с. Сравнив выходные штуцера-отпилил лишнее около мм от астровского насоса 3.

Для того чтобы облегчить снятие бензонасоса владелец должен заранее позаботиться о том, чтобы в баке находилось как можно меньше горючего. Забудьте о штрафах с камер!

Немного нажимаем на него и снимаем стопорные кольца 3. Снимаем все лишнее провода, разъемы, датчик уровня топлива и тд 3. Он сидит в стакане на 3х осях, которые торчат из дна стакана У меня не получилось его снять. И при последней попытке оси не выдержали и сломались… Ну ниче, сразу придумал крепление 3. Как оказалось, у меня немного другой бензонасос и поэтому, сеточка, которую я купил заранее по совету тех, кто уже менял-просто не подошла.

Да и родная сетка не была такой уж грязной, чтобы мешать бензонасосу создавать нужное давление. В экзисте есть максимум весь стакан в сборе и вот его цена.

Далее я поехал на авторынок со старым насосом в надежде подобрать и подобрал! А критерий был самый главный, чтобы насос в сборе с фильтрующей сеткой был не выше штатного, но такого не нашел Все очень просто, насос в сборе в стакане стоит на расстоянии от дна стакана в 3 мм примерно.

Выше его не поставить. Но такой не найти, максимально похожие варианты: Фото насоса от астры и родного соответственно 3.

Сравнив выходные штуцера-отпилил лишнее около мм от астровского насоса 3. Далее я перепаял разъем, немного рассверлил оси стакана, оставшиеся в отверстиях черного фильтра с бензонасосом, собрал и закрепил гайками.

Вышло по высоте немного выше, чем со штатным, но это ничего, место там позволяет. Далее покатался недельку-проблема решена!

Авто перестало тупить и дергаться! Он должен придерживать бензобак. В противном случае существует риск повреждение какого-либо элемента топливной системы.

Аккуратно опустить бак и отцепить от него оставшиеся трубки с проводами. Перед снятием модуля рекомендуется очистить люк.

Это поможет избежать попадания в бак грязи и пыли. С помощью молотка и небольшого металлического тупого гвоздя открутить крышку по часовой стрелке как показано на фото ниже. Аккуратно без резких движений вытащить фильтр топливной системы, который находится внутри бензобака.

Его демонтаж сопровождается риском повреждения поплавка, что может стать причиной некорректной работы датчика уровня бензина.

Нажать на защелки как показано на фото и отсоединить стопорные кольца. Снять провода, шланг, разъемы и регулятор уровня бензина.

Аккуратно достать бензонасос из стакана фильтра. Он крепится на трех осях, поэтому есть риск повредить его корпус или крепления.

Снять сеточку и визуально осмотреть ее. Если сетка очень грязная можно ее почистить с помощь чистящих средств или поменять на новую. При установки она должна быть сухой и чистой. Загрязненная сеточка может стать причиной не стабильной подачи бензина в топливную магистраль. Из-за этого высок риск возникновения перебоев в работе силовой установки.

Демонтировать бензонасос с корпуса фильтра. Установить новый бензонасос на место старого и собрать все в обратном порядке.

Как снять бензобак на шевроле круз

После установки бензонасоса необходимо запустить двигатель и проконтролировать работу силового агрегата. Во время контрольного запуска топливная система должна обеспечивать бесперебойную подачу горючего в камеру сгорания.

В противном случае необходимо проверить правильность установки насоса. Устал платить за штрафы?

Меняем топливный фильтр на Шевроле Круз своими руками

Похоже, что компания Дженерал Моторз несколько переоценивает качество нашего топлива, поскольку она не предусмотрела практически никаких мер по очистке или замене топливных фильтрующих элементов. Этот вопрос стоит ребром для многих владельцев Шевроле Круз, поскольку штатных фильтров хватает на 150-200 тысяч пробега максимум, и уж никак не на весь срок службы автомобиля.

Особенности системы очистки топлива на Шевроле Круз

Оба этих фильтра находятся в одном топливном модуле, а сам модуль расположен в бензобаке. Ситуация осложняется тем, что на Крузе не предусмотрен лючок в полу кузова для обслуживания или замены топливного модуля. При этом в модуле скомпонованы топливные фильтры, датчик указателя уровня топлива, топливный насос и регулятор давления.

Когда менять топливный фильтр?

В руководстве по эксплуатации ни слова не сказано про замену фильтрующих элементов, а на СТО за эту работу могут взять не менее 5 тысяч. Именно поэтому все будем делать своими руками.

Опасность несвоевременной замены

Процесс замены фильтра проходит одинаково, как на автомобилях старого, так и нового образца. Компания рекомендует в случае выхода из строя любого элемента топливного модуля менять его в сборе, но ситуация с ценами следующая:

  • фирменный модуль GM 135 772 30 стоит не менее 30 тысяч рублей;
  • аналог от Бош с артикулом 0580 2000 45 оценили в 10-12 тысяч;
  • китайский модуль Патрон стоит 8-10 тысяч.

Есть ещё несколько заменителей, но цена их не меньше тех же 10 тысяч. Именно поэтому проще и дешевле заменить хоть фильтрующий элемент, хоть сеточку своими руками.

Артикулы топливного фильтра

А бумажный фильтрующий элемент, к примеру Meyle 29-14 323 0004 или Delphi HDF623 стоят в диапазоне 800-900 рублей в комплекте с уплотнительным кольцом. Для замены нам понадобится стандартный набор инструментов и фильтры.

Алгоритм замены на Шевроле Круз

Вытаскиваем этот предохранитель!

Для этого ищем предохранитель №20 номиналом 20 А в подкапотном монтажном блоке и вынимаем его. После чего запускаем двигатель и оставляем его работать на холостых оборотах до полной остановки.

Давление в системе сброшено, снимаем модуль по такому алгоритму:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Снимаем бензобак. Для этого откручиваем четыре винта крепления стягивающих хомутов, предварительно отсоединив шланги и жгут проводов к топливному модулю.

Замена топливного фильтра на Шевроле Круз

Бензиновый фильтр находится в бензобаке Шевроле Круз. Поскольку в автомобиле Chevrolet Cruze нет специального лючка под задними сидениями, то замена фильтрующего элемента осуществляется со снятием бензобака. По этой причине для демонтажа топливного фильтра стоит пригласить помощника. Проводить замену фильтра требуется, установив авто над смотровой ямой.

Предварительно автовладельцу рекомендуется позаботиться о том, чтобы в топливном баке автомобиля было как можно меньше бензина. Более подробно с демонтажем топливного фильтра можно ознакомится в инструкции ниже.

Сбросить давление в системе. Для проведения данной процедуры необходимо завести автомобиль и вытащить предохранитель, который показан на фото ниже. Когда авто заглохнет, это значит, что давление успешно сброшено в системе.

Поднять правую сторону авто с помощью домкрата. Данная процедура поможет сохранить равновесие автомобиля при демонтаже бензобака.

С помощью отвертки выкрутить хомуты топливной горловины.

Демонтировать крепления, которое обведено в кружочек на фото ниже.

Демонтировать хомуты, придерживая при этом бензобак.

Вывести хомуты из петли.

Снять бензобак и отсоединить шланг от насоса. Также необходимо отключить провода.

  • С помощью ветоши очистить крышку люка.
  • Используя, молоток и небольшой металлический предмет открутить крышку, как показано на фото ниже.

Аккуратно вытащить топливный фильтр из бензобака не повредив поплавок, который находится на корпусе стакана фильтрующего элемента.

Несильным нажатие на защелки топливного стакана демонтировать стопорные кольца.

  • Демонтировать шланг, разъемы и регулятор.
  • Снять фильтр тонкой очистки и визуально осмотреть его. В случае сильного загрязнения сеточку можно очистить с помощью специальной жидкости или заменить на новую.

  • Установить все детали в порядке обратном снятию.
  • Смонтировать топливный фильтр в бензобак.
  • Вернуть бензобак на автомобиль, придерживаясь порядка обратному его демонтажа.
  • Проконтролировать работу топливной системы.

Топливный фильтр: назначение и виды

Топливный фильтр или ТФ является одним из компонентов системы подачи горючего в машине. Без него не было бы фильтрации, мусор попадал бы постоянно внутрь двигателя, в разы сокращая его эксплуатационный срок. Назначение топливного фильтра на дизелях ещё более широкое — препятствовать попаданию воды в систему.

ТФ классифицируются по видам, в зависимости от системы впрыска и модификации двигателя. Различают 3 основных типа фильтров.

  1. Стандартные ТФ, предназначенные для автомобилей с карбюраторным впрыском.
  2. Устройства с большим порогом задержания микрочастиц грязи, предусмотренные для систем форсунок (инжектор).
  3. ТФ для дизельных моторов.

Выбор топливного фильтра на Шевроле Круз

Работу лучше выполнять в проветриваемом помещении. Инструкция Сначала нужно сказать, что часто люди думают, что приобрести отдельно сеточку нельзя, так как она идет в комплекте с насосом, но это не так.

Для этого необходимо вытащить предохранитель F16 в отсеке мотора. После чего машину нужно завести и дать ей заглохнуть. Далее вам необходимо убрать заднюю спинку сидения в вашем автомобиле, поднимая ее резким движением вверх. После того, как сидение снято, вы увидите насос.

Далее необходимо поднять кожух и резинку уплотнителя. Снимите разъем 1 и разъем 2, как показано на рисунке. Но такой не найти, максимально похожие варианты: Фото насоса от астры и родного соответственно 3.

Сравнив выходные штуцера-отпилил лишнее около мм от астровского насоса 3. Далее я перепаял разъем, немного рассверлил оси стакана, оставшиеся в отверстиях черного фильтра с бензонасосом, собрал и закрепил гайками.

Бензобак Шевроле Круз

Вышло по высоте немного выше, чем со штатным, но это ничего, место там позволяет. Далее покатался недельку-проблема решена! В комплектации Chevrolet Cruze в месте установки бензонасоса должен находиться специальный ключ, предназначенный для демонтажа устройства.

Признаки того, что сеточка загрязнена и ее пора менять

Но если его нет, то можете воспользоваться подручными инструментами, а именно отверткой и молотком. Когда у вас получилось открутить фиксирующий диск, аккуратно демонтируйте его и вытащите из места крепления сам насос.

На самом бензонасосе вы увидите разъемы: На корпусе бензонасоса вы также увидите четыре защелки. Их также нужно отжать. Отжав защелки, подденьте отверткой верхнюю часть топливного насоса. Она должна сняться без проблем. Сделав это, вы увидите фильтрующую сетку. Если проблема некорректной работы двигателя транспортного средства заключалась именно в ней, то она может даже не давать просвета из-за грязи.

Вряд ли вам поможет очистка этого элемента, поэтому лучше просто замените сам фильтр. Сборку элементов производите в обратной последовательности. Все крепления рекомендуется складывать в отдельную коробочку, чтобы не возникло сложностей при монтаже из-за потери деталей.

Демонтировать болт крепления хомутов, которые держат бензобак. Придерживая бак произвести демонтаж хомутов.

Для этих целей желательно воспользоваться помощью напарника. Он должен придерживать бензобак. В противном случае существует риск повреждение какого-либо элемента топливной системы. Аккуратно опустить бак и отцепить от него оставшиеся трубки с проводами.

Перед снятием модуля рекомендуется очистить люк. Это поможет избежать попадания в бак грязи и пыли. Опасность несвоевременной замены Процесс замены фильтра проходит одинаково, как на автомобилях старого, так и нового образца.

Компания рекомендует в случае выхода из строя любого элемента топливного модуля менять его в сборе, но ситуация с ценами следующая: Есть ещё несколько заменителей, но цена их не меньше тех же 10 тысяч. Именно поэтому проще и дешевле заменить хоть фильтрующий элемент, хоть сеточку своими руками.

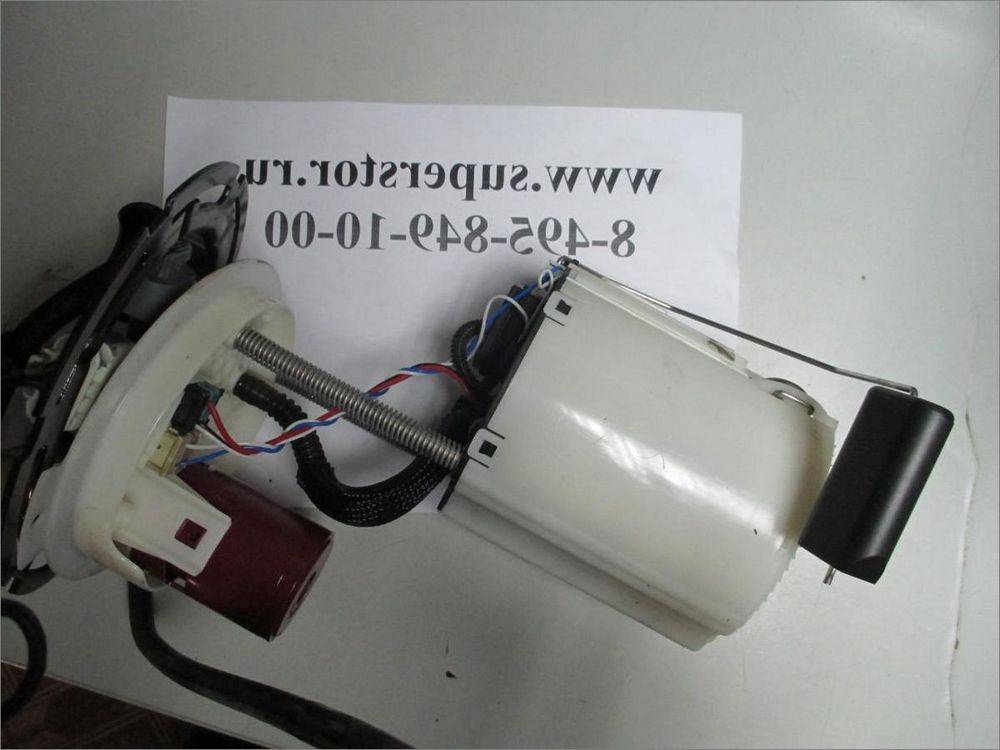

Снятие, ремонт и установка топливного модуля

Если падает мощность двигателя, возник по­вышенный шум или периодически слышны под­вывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос.

При выходе из строя топливного насоса топливный модуль заменяют в сборе.

В этом подразделе показан процесс снятия топливного модуля с последующим снятием датчика уровня топлива и регулятора давле­ния топлива.

Вам потребуются: отвертка с плоским лезвием, емкость для слива топлива из модуля топливного насоса, молоток, ключ «на 14».

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Сдвиньте фиксатор колодки жгута про­водов.

5. . и отсоедините колодку от модуля топ­ливного насоса.

6. Сжав пластмассовый фиксатор.

7. . отсоедините от штуцера модуля нако­нечник топливопровода высокого давления.

8. Поверните прижимное кольцо модуля топливного насоса против часовой стрелки до момента совпадения пазов в кольце с вы­ступами фланца топливного бака.

9. . и снимите кольцо.

10. Аккуратно извлеките модуль и слейте из него топливо в заранее подготовленную ем­кость.

Для правильной установки топливного моду­ля на топливном баке нанесена метка, кото­рая при обратном монтаже должна совпасть с отверстием на крышке топливного модуля.

11. Снимите уплотнительное кольцо и ос­мотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.

12. Нажав на фиксатор, отсоедините колод­ку проводов датчика уровня топлива от разъе­ма топливного модуля.

13. Отжав фиксаторы.

14. . извлеките из держателя стакана топ­ливного модуля датчик уровня топлива.

15, Разъедините наконечники проводов датчика уровня топлива от разъемов на на­правляющих.

16. . и снимите датчик уровня топлива.

17. Отсоедините наконечник провода от регулятора давления топлива.

18. Подденьте отверткой фиксатор.

19. . и снимите регулятор давления топлива.

20. Нажав на фиксатор, отсоедините колод­ку проводов топливного насоса от разъема топливного модуля.

21. Соберите и установите топливный мо­дуль в порядке, обратном разборке и снятию.

22. После установки топливного модуля пу­стите двигатель и проверьте герметичность подсоединения к модулю топливопроводов.
