Меняем тросик сцепления на ВАЗ-2114 своими руками (видео внутри)

Настройка хода педали сцепления

1. Если автомобиль начинает двигаться к концу хода педали, то потребуется небольшая корректировка. Под капотом ВАЗ 2114 находятся уже знакомые две гайки крепления держателя троса. Для уменьшения хода педали требуется открутить внутренний винт, а наружный немного подтянуть. Для увеличения хода придётся поступить с винтами, наоборот, то есть внутренний подтянуть, а наружный отпустить. Перед затяжкой контргаек желательно обработать резьбовое соединение преобразователем ржавчины;
2. После всех настроек необходимо проверить работу сцепления. В результате правильно выполненной работы ход педали должен составить от 125 до 135 миллиметров. Замеряем линейкой. Это именно тот зазор, который должен быть от пола до педали на ВАЗ 2114.

Если после замены изменений в работе механизма не произошло, значит, потребуется полный ремонт механизма. Этот процедура изрядно трудоёмкая, требует демонтажа коробки передач и неопытному владельцу лучше всего будет обратиться к помощи мастеров автосервиса.

Источник

Как правильно отрегулировать сцепление на ВАЗ 2114

Современные автомобили отечественного производства ушли от классики. Стандартная регулировка сцепления ВАЗ 2114 и других машин семейства выполняется путем подтяжки троса, а не настройкой гидравлического механизма, что повышает надежность узла.

Данный механизм требует периодической регулировки – стальной тросик имеет свойство вытягиваться под нагрузкой, что сбивает изначальные характеристики.

Подтяжку привода нужно делать в таких случаях.

1. Нарушение точности включения передач – скрипы, треск или другие посторонние звуки, исходящие во время манипуляций с КПП.
2. Наблюдается диссонанс между набором оборотов двигателя и разгоном машины. Это явный признак того, что диск сцепления буксует под нагрузкой. Вторичным симптомом выступает запах горелого после резких разгонов или динамических ускорений.
3. Педаль проваливается или самопроизвольно приподнялась, или опустилась относительно эталонного значения.
4. Сцепление включается рано или с запозданием, что приводит к продергиванию машины во время включения передачи.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

• крестовая отвертка или головка №8;
• комплект рожковых ключей на 13 и 17;
• WD 40 или аналогичное средство;
• линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».Как это делается можно посмотреть на видео:

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
2. Ради безопасности отключить клеммы с аккумулятора.
3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

Открывается капот.
Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

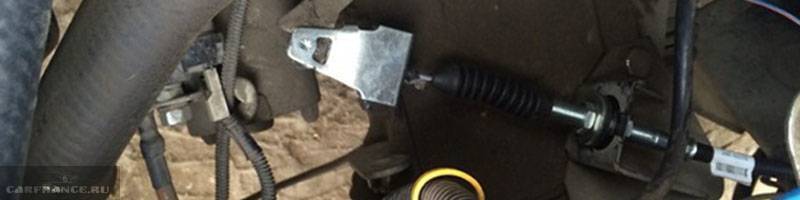

Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.

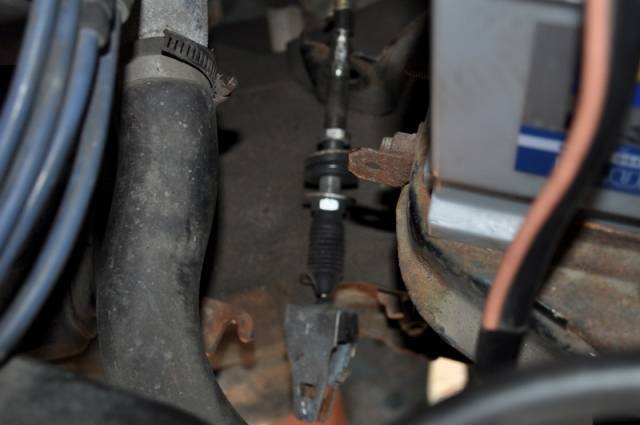

На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

После калибровок, механизм собирается в обратном порядке.
Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

1. Поставить машину на ручник.
2. Завести мотор на нейтральной передаче.
3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Как отрегулировать сцепление на ВАЗ 2114 после замены

После установки нового привода, его необходимо дополнительно калибровать. Дело в том, что новый трос имеет свойство вытягиваться до нормальной рабочей длины. Поэтому опытные механики рекомендуют проконтролировать растяжение магистрали после 400-500 км пробега машины. Это обосновано тем, что даже в случае идеальной первичной калибровки в обязательном порядке потребуется убирать усадки новых запчастей.

Основные неисправности

Основные причины, по которым вам необходимо заменить кабель:

• закваска (внутри ржавчины и грязи);
• поломки;
• плотное движение;
• повреждение (переплетение).

Возможно обнаружение повреждений по следующим ошибкам:

1. Педаль сцепления не полностью выключается и для ее возврата в исходное положение необходимо нажимать ее несколько раз.
2. Педаль сцепления скользит или идет на пол. При движении в гору автомобиль, кажется, испытывает недостаток в мощности.
3. Посторонние звуки, когда педаль выжимается.
4. Педаль не возвращается в исходное положение вообще, она просто упала на пол. это указывает на поломку троса сцепления.
5. Изменение хода педали является признаком того, что пришло время заменить кабель сцепления.

Это интересно: Не работает магнитола и прикуриватель на ВАЗ-2114: рассказываем главное

Меняем тросик сцепления на ВАЗ-2114 своими руками (видео внутри)

Заменить трос сцепления на ВАЗ-2114 реально в домашних условиях и не обязательно обращаться в автосервис, где возьмут не малую сумму денег за проведения ремонтных операций. Так, многие автомобилисты, как показывает практика, проводили замену своими руками. Данная статья поведает, как совершить данную процедуру, а также поведает о некоторых нюансах и тонкостях.

Процесс замены

Схема-устройство сцепления автомобиля

Большинство автолюбителей и владельцев ВАЗ-2114 привыкли делать большинство ремонтно-восстановительных операций по своему автомобилю делать своими руками. Не исключением становится и замена троса сцепления. Конечно, не все способны сделать это самостоятельно, поскольку не знают, с чего начать и провести процесс.

Алгоритм действий на ВАЗ-2114

В принципе, когда всё собрано воедино, можно преступить непосредственно к процессу ремонтных работ:

1. Демонтируем «клемму-минус» с АКБ, чтобы обесточить автомобиль.
2. Находим трос и начинаем процесс демонтажа.
3. При помощи ключа на 17 откручиваем гайки крепления.

Выводим трос сцепления с посадочного места с вилки

Демонтируем трос полностью

Процесс регулировки троса сцепления

Выбор троса

Старый трос сцепления изношен и требует замены

Исследуя рынок запасных частей при поиске тросика сцепления на ВАЗ-2114, оказалось, что существует оригинальная деталь, а также несколько аналогов, которые по своему качеству ничем не отличаются, а в некоторых случаям даже лучше.

Оригинальный артикул

2109-1602210-10 – оригинальный каталожный номер троса сцепления производства АвтоВАЗ. Устанавливается он достаточно легко и просто, а также не требует доработок и усовершенствований. Стоимость изделия составляет 1200 рублей.

Аналоги

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.

ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.

TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Выводы

Заменить тросик сцепления на автомобиле ВАЗ-2114 достаточно легко и просто. Так, любой, даже начинающий автолюбитель, способен сделать это самостоятельно за 1 час у себя в гараже

Особое внимание стоит уделить выбору изделия и качеству

Так, качественная деталь будет служить достаточно долго и весь свой ресурс. Если сам процесс замены показался сложным и невозможным, рекомендуется обратиться в автосервис.

Замена троса сцепления на ВАЗ-2110, 2111, 2112

Трос сцепления ВАЗ-2110 имеет следующую конструкцию: внутри жесткой пластиковой оплетки ходит металлический трос. С одной стороны он крепится к педали, с другой стороны через кронштейн присоединяется к вилке выключения посредством механизма для регулировки положения педали сцепления.

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

1. Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
2. На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.
3. Придерживая вилку сцепления, освободить из нее трос.
4. Нужно отцепить трос от педали сцепления.
5. Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.
6. Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.
7. Ключом на «10» открутить опорную пластину.
8. Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
9. Установка нового тросика производится в обратной последовательности.
10. Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
11. Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.

Регулировка является важной стадией при замене тросика сцепления. Замена троса — простая процедура, при грамотном выполнении всех этапов переключение передач будет происходить плавно и комфортно для водителя

Замена механизма сцепления

Полная замена механизма требуется только при критическом износе фрикционного устройства, либо его серьезном повреждении.

Чтобы снять сцепление потребуется:

• загнать машину на подъемник или смотровую яму;
• снять переднее левое колесо, воздушный фильтр и аккумулятор;
• открутить провода и тросы, идущие от КПП;
• снять подушку коробки передач, мотора;
• далее потребуется открутить все видимые болты, удерживающие коробку на месте;
• аккуратно вытягивая КПП, снять ее и положить на заранее подготовленные доски;
• на демонтированном узле открутить корзину сцепления и все дополнительные части.

Новая корзина должна устанавливаться со специальной направляющей, что позволит закрепить ее ровно.

Регулировка привода дроссельной заслонки:

1. Попускаем хомуты на соединениях впускной трубы (1) и корпуса дросселя, а также на стыковке шланга большого круга вентиляции картера и штуцера (2), который расположен на крышке головки блока.

2. При полностью утопленной педали газа заслонка должна быть в полностью открытом положении. (Для этого действия вам понадобиться помощь напарника).

3. Когда педаль газа полностью отпущена – дроссельная заслонка должна быть полностью в закрытом положении.

4. Если пункты 2 и 3 не выполняются, то трос дроссельной заслонки нуждается в регулировке.

5. Если при проверки регулировки выявлено, что заслонка не полностью открывается, то следует попустить гайку на кронштейне, вторую от конца троса и закручивать первую гайку до достижения нужного эффекта.

6. Если же дроссельная заслонка полностью не закрывается, то следует сделать наоборот, а именно попустить первую гайку от конца троса и затягивать вторую гайку.

Когда добьётесь полного открывания и закрывания перегородки при нажатии и отпускании педали акселератора, вы и выполнили регулировку троса дроссельной заслонки.

Видео про замену дроссельной заслонки на Opel Astra 1.4T:

Чистка дросселя и дроссельной заслонки на Nissan Almera:

Как происходит замена тросика газа ВАЗ 2114

Для того, чтобы начать процесс по замене троса, его сначала нужно найти. Если автолюбитель не знает о том, как снять тросик газа на ВАЗ 2114, то ему следует действовать в точности по инструкции, которая расположена ниже по тексту.

Обычно тросик находится между сектором заслонки и педалью газа. Найти сектор не составит труда, ведь если приглядеться, то можно заметить, что кончик троса закрепляется именно на нём. Тросик проходит в районе подкапотного пространства автомобиля и переднего щитка.

Процесс замены тросика газа

Дополнительная информация. Под передним щитком подразумевается металлический щиток, разделяющий у машины кузов и мотор. Обнаружить тросик может оказаться затруднительно, поэтому для того, чтобы его найти, следует быть максимально внимательным во время поисков.

Когда тросик нуждается в замене

1. одна из самых распространённых причин замены троса заключается в том, что со временем он изнашивается. Когда это происходит, он начинает заедать. Это достаточно опасно, ведь в подобной ситуации машина может некорректно реагировать на нажатие педали газа. Если водитель столкнётся с подобной проблемой, то ему необходимо сразу же заняться её решением, иначе он может попасть в аварию.
2. также тросик следует заменить как можно скорее в случае, если он не поддаётся регулировке. В подобном случае заслонку будет практически невозможно открыть.

Если трос уже изношен, то это можно будет определить по косвенным факторам. В частности, трос начинается цепляться за оболочку. Также он начинается махриться. Неправильная реакция на педаль газа — самое серьёзное последствие неисправного троса. В подобном случае из-за нажатия на педаль сцепления автомобиль начинает громко шуметь, однако не разгоняется. Бывает и так, что после того, как водитель убирает ногу с педали газа, автомобиль всё равно продолжает набирать обороты.

Все перечисленные неисправности представляют серьёзную угрозу как самом водителю, так и другим участникам дорожного движения, поэтому требуется как можно скорее заменить неисправный элемент, который является причиной всех указанных неисправностей.

Совет. Данный элемент не относится к дорогостоящим, поэтому производить замену троса нужно как можно быстрее, иначе автолюбитель рискует попасть в аварию.

Какое сцепление выбрать для ваз 2114

Когда будете выбирать комплект сцепления на ВАЗ 2114 , в первую очередь нужно будет обратить внимание на марку производителя, так как это бывает очень важно. Если вы приобретете недорогой комплект, то он будет работать совсем недолго , не выдержит лишние нагрузки и придется его менять снова. Впоследствии такая экономия отразится на ваших расходах и времени

Впоследствии такая экономия отразится на ваших расходах и времени.

Также нужно учитывать что от качества приобретенного вами данного товара будет зависеть непосредственно ваша личная безопасность, но и также сохранность окружающих и пассажиров которых вы будете возить, потому это невозможно предугадать когда какая нибудь деталь не выдерживая нагрузки выйдет из строя

Поэтому нужно в первую очередь всегда обращать внимание на качество производителя, а не на стоимость, в цене разница вроде и небольшая, а вот качество у не столь дорогих неважная и возможность поломки намного выше

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

• сам трос;
• смазка Литол;
• набор гаечных рожковых ключей;
• линейка;
• пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».
3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
2. Активируется рычаг ручного тормоза.
3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Регулировка сцепления на ваз 2114

Регулировка педали сцепления ваз 2114

Находим гайку, которая находится снизу педали сцепления, и отпускаем ее. После чего нижнюю гайку затягиваем от максимума Следом, затягиваем крепежный элемент под педалью сцепления. Подтягиваем от максимума к вилке резиновую шайбу. Чтобы увеличить ход педали, затяните крепеж на наконечнике. Что бы уменьшить ход отпустите этот крепеж.

Когда процесс регулировки окончен нужно: три раза прокачать муфту, замеряя длину хода. Совершаем эту процедуру до достижения необходимых параметров.

Регулировка тросика сцепления на ваз 2114

Нужно открыть капот машины, снять контакты и извлечем аккумулятор. Для дальнейшего проведения работ по регулировки тросика нам понадобится набор рожковых гаечных ключей и отверток:

1. Поднимаем крышку капота машины, на КПП находим крепление тросика. Он располагается на регулировочном узле, выглядит как две гайки на 17. Тросик сцепления имеет отметку красного цвета.
2. Потом отпускаем контргайку, затем другой гайкой, опуская или затягивая тросик до нужного размера.
3. Педаль будет, двигаться вверх от пола, если гайку навинчивать в сторону кабины, и опускаться, если крутить в другую сторону.
4. После, того как педали заняла необходимое положение, контргайкой зажимаем гайку регулировки как можно плотнее.

Когда проводятся работы по регулировки натяжения тросика сцепления, необходимо проверить его целостность, не повреждена ли его оболочка, нет ли на ней повреждений, заусениц и прочих повреждений, свободно ли передвигается он в оболочке. Если какие-то повреждения будут обнаружены, то такой тросик необходимо заменить, Поврежденный тросик будет сильней изнашиваться, и надежность регулировки будет под сомнением.

Замена тросика сцепления

Когда выясняется, что тросик неисправен, его приходится менять, это так же не должно вызвать осложнений и может быть проведено даже в условиях гаража.

Удаляем под педалью пластиковые накладки на полу машины, для обеспечения легкого доступа к креплению тросика. После чего отсоединяем наконечник тросика от включающей вилки сцепления. Демпфер оболочки достаём из крепления, который находится в картере коробки передач. Другой наконечник тросика отделяем от педали сцепления и вынимаем освобождённый его. Берем целый предварительно проверенный тросик и устанавливаем его в обратном порядке.

Проверка регулировки тросика сцепления

После завершения работы по регулированию натяжения тросика сцепления, необходимо произвести проверку правильности и качества выполненных работ. Замеряем ход педали, на заглушенном моторе, выжимаем муфту сцепления три четыре раза, и повторно уточняем замеры. Если замеры совпали, то процедура регулировки выполнена правильно. Если замеры не совпадают, значит, плохо затянута контргайка, и процесс натяжки тросика надо повторять. Известна не писаная заповедь водителей, сцепление должно срабатывать на середине хода муфты сцепления.

Что бы убедится окончательно, что процедура проведена качественно, проводим следующий тест. Установите автомобиль на площадку без наклонов, что бы избежать самопроизвольного скатывания, выжмите ручной тормоз и заглушите мотор. Заведите машину, и начинайте двигаться, если в момент, когда педаль сцепления отпущена, двигатель заглох, система отрегулирована правильно. А если двигатель продолжает работать с включенной скоростью, при отпущенной педали сцепления. То сцепление пробуксовывает, а значит необходимо проводить повторную регулировку.

До начала начать провидения диагностику внимательно ознакомитесь с руководством по эксплуатации автомобиля ваз 2114, и технической документации. Это даст вам возможность эффективно и быстро провести диагностику и регулировку сцепление на ваз 2114.

Как видно из вышеизложенного, процедура проведения диагностики и регулировки сцепления доступна, даже для людей, которые не обладают навыками в данной области.

Самостоятельная регулировка сцепления на ВАЗ 2114

Корзина Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места

Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114

Конструкция механизма

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

• Подшипник основного вала, имеющий ролики;
• Корпус-защита сцепления;
• Втулка опоры вилки;
• Выключатель, он же подшипник;
• Диск нажима;
• Пружина нажима;
• Второстепенный диск;
• Маховик;
• Шкала;
• Основной вал коробки передач;
• Вторая втулка-выключатель;
• Картер;
• Вилка выключатель;
• Тумблер вилки;
• Болт крепления к маховику.

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

1. Сцепление в один диск-тормоз;
2. Тип сухой, замкнутый;
3. На ведомом диске имеется устройство, гасящее колебания;
4. Пружина нажима — диафрагменная.

Конструкция привода сцепления

Также важный узел, состоящий уже из 19 элементов. А именно:

• Педаль;
• Тело троса;
• Кронштейн фиксации снизу конца оболочки троса;
• Нижний конец троса;
• Крепеж;
• Кожух;
• Привод троса;
• Рычаг вилки выключателя сцепы;
• Пружина педали;
• Трос;
• Верхний наконечник троса;
• Обойма;
• Ось педали;
• Стопорные скобы;
• Кронштейн тормоза и педали сцепы;
• Дистанционная втулка;
• Втулка педали сцепления;
• Тормозная педаль.

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

Комплект Valeo Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров

Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Регулировка

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

• Открутить равномерно гайки крепления троса сцепления;
• Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
• Выполнить натяжение или ослабление троса, в зависимости от ситуации;
• Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.

Поиск несправностей

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

• Накладки пассивного диска загрязнились маслом;
• С приводом возникли проблемы;
• Деформировался нажимной диск;
• При возникновении посторонних шумов во время нажатия на педаль сцепления «грешить» можно на поломанные пружины демпферного диска или утечку смазки из подшипника.

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112
