Как проверить датчик Холла

Способы диагностики работоспособности

При обнаружении некорректной работы датчиков Холла необходимо прозвонить цепи тестовым прибором. Проверка позволяет убедиться в неисправности сенсора или обнаружить другие поломки. Датчики систем зажигания проверяют путем замыкания контактов колодки или имитацией движения распределительного диска через рабочий зазор сенсора.

… о диагностике датчика

В лабораторных условиях применяют осциллографы, позволяющие снять точный рабочий график датчика на базе принципа Холла. Также используют приборы на базе контроллеров Arduino.

Проверка мультиметром

Для тестирования необходимо взять цифровой прибор и переключить устройство в режим замера постоянного напряжения. Затем следует выполнить подключение щупов к сигнальным контактам и включить датчик (например, прокрутить коленчатый вал мотора стартером). Нужные пины в разъеме определяют опытным путем или по схеме. Исправный сенсор подает импульсы напряжением от 0,4 до 11 В. Поломанный датчик не срабатывает при прокручивании индикаторного кольца. Напряжение между корпусом датчика и кузовом автомобиля должно равняться 0 В.

Для проверки индуктивных датчиков с 2 проводами необходимо выставить тестовый прибор в режим определения переменного напряжения. После включения зажигания следует проверить показания мультиметра (прокручивать вал мотора стартером не требуется). Для теста первый щуп прибора прикладывают к кузову, а второй – к контактам в колодке датчика. На исправном сенсоре вольтметр покажет напряжение на каждом выводе. Если сигнал отсутствует хотя бы на 1 пине, то датчик неисправен.

Альтернативный метод проверки 2-контактного сенсора предусматривает тестирование на работающем двигателе. Необходимо аккуратно установить щуп в разъеме датчика, а второй приложить к болту на кузове машины. Прибор должен показывать плавающее значение напряжения (в диапазоне от 0 до 5 В, значение зависит от модификации сенсора). При отсутствии сигнала датчик неисправен.

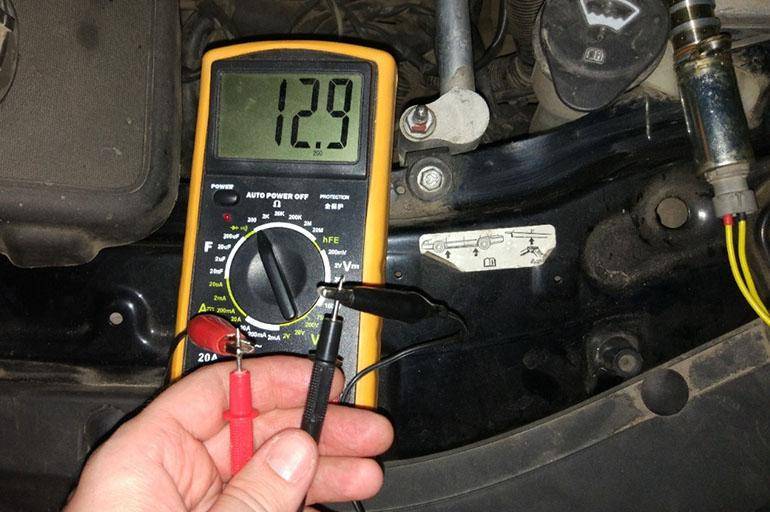

Мультиметр тестирует датчик холла в режиме замера напряжения.

Создание имитации

Методика подходит только для проверки трамблеров. Для тестирования необходимо отсоединить штекер проводки и замкнуть контакты куском провода, предварительно изучив распиновку колодки.

… о способе диагностики

При включенном зажигании должна появляться искра, по которой автомеханик узнает о необходимости замены датчика Холла.

Можно протестировать устройство другим способом:

Снять крышку с трамблера и уложить металлический наконечник рядом с элементом кузова (например, любой шпилькой на двигателе).
Включить систему зажигания и провести стальной пластиной через воздушный зазор датчика, имитируя работу распределителя. Толщина элемента будет влиять на показания, поэтому требуется подобрать планку, соответствующую по габаритам штатному диску. Если датчик исправен, то между контактом и болтом будет проскакивать искра.

Замена рабочим датчиком

Если в автомобиле или гараже имеется запасной датчик, то замена элемента позволяет быстро уточнить состояние старого сенсора. Для выполнения работ понадобится разобрать узел (например, распределитель зажигания) либо отвернуть крепежные болты или винты. Допускается устанавливать только совместимый датчик, при использовании детали другой модели сигнал будет ошибочным из-за неправильного зазора между магнитом и микросхемой.

Замена рабочим датчиком позволяет уточнить состояние сенсора.

Проверка сопротивления

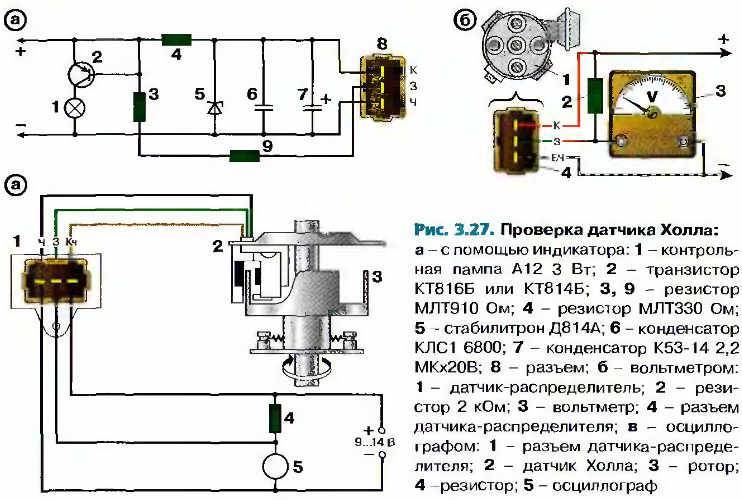

Для проведения тестирования понадобится самодельный прибор, состоящий из последовательно соединенных светодиода и резистора сопротивлением 1–1,5 кОм. Для удобства использования к ножке сопротивления и выводу индикатора следует припаять отрезки медного многожильного провода. В качестве источника питания используют АКБ автомобиля напряжением 12 В.

Инструкция:

Открыть крышку трамблера и снять колодку с датчика.
При включенном зажигании проверить наличие напряжения в цепи питания. Замер выполняют вольтметром, подключенным к точкам 1 и 3 на сенсоре. При исправной проводке прибор покажет 11,5–12 В.
Подсоединить тестовый прибор для определения полярности. Светодиод устроен таким образом, что свечение возникает только при корректной коммутации.
Подключить вывод от клеммы № 2 в соответствии со схемой, а затем прокрутить силовой агрегат стартером. При исправном датчике лампа будет мигать с частотой, соответствующей интенсивности вращения задающего диска. Если индикатор не загорается или включается через раз, то датчик считается неисправным и требует замены.

Замена датчика Холла

Замена датчика Холла – операция достаточно простая, которую может самостоятельно выполнить даже начинающий автолюбитель. Все действия осуществляются в следующем порядке:

Демонтаж трамблера.
Снять крышку трамблера и совместить метки газораспределительного механизма с меткой коленчатого вала.
Зафиксировать положение трамблера, после чего при помощи гаечного ключа открутить крепеж.
Извлечь стопоры и фиксаторы.
Извлечь вал из трамблера.
Отсоединить на датчике клеммы и открутить его.
Осторожно вытащить неисправный прибор через щель, образовавшуюся при оттягивании регулятора.
Установка нового датчика Холла осуществляется в обратной последовательности.

Датчик холла – современный элемент системы зажигания автомобиля, имеющий много преимуществ перед давно забытой контактной группой, доставляющей автовладельцу множество хлопот. Однако и датчик холла (ДХ) в некоторых случаях может выходить из строя, хотя и не оснащен какими-либо механическими компонентами.

Как утверждают эксперты, если ДХ частенько выходит из строя, это либо свидетельство не родной катушки зажигания (например, если была модернизирована старая контактная система зажигания, но катушку не поменяли), либо пробитая изоляция и короткое замыкание.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
Подключить осциллограф или осциллоскоп к пинам датчика.
Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
Зафиксировать кривую колебаний сигнала.
Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
равномерность кривой, без заметных боковых отклонений;
стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Спойлер на крышку багажника: какой выбрать, где купить, как крепить

Рубрика: Тюнинг

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

Лодочный прицеп МЗСА: какой выбрать, мнения и отзывы владельцев

Рубрика: Легковые прицепы

на Ниве от АвтоВАЗа;
ВАЗ 2109 (карбюратор и инжектор);
Фольксваген Пассат Б3;
Ауди 80;
Мазда 626;
Фольксваген Гольф 3 поколения;
Мазда 323;
ВАЗ 21099;
Фольксваген Бора;
Шевроле Нива;
Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

двигатель глохнет;
мотор вообще не хочет запускаться;
при работе на холостом ходу ощущаются перебои;
мотор на холостых оборотах работает с рывками;
при движении автомобиль дергается, когда обороты повышаются;
двигатель просто глохнет, когда вы едите по дороге;
автомобиль немного трясет;
его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Датчик Холла ВАЗ 2109 — замена без помощи специалистов

Автомобили ВАЗ 2109, оснащенные карбюраторными моторами, имеют бесконтактную систему зажигания с датчиком Холла. Основная задача датчика Холла ВАЗ 2109 — подача управляющих импульсов на коммутатор, который преобразует полученные импульсы и направляет их на первичную обмотку катушки зажигания. Расположен этот микроэлектронный датчик в корпусе датчика-распределителя зажигания под пылезащитным экраном. В зависимости от типа распределителя он крепится на опорной пластине при помощи 2 винтов или заклепок. Операция по замене датчика Холла ВАЗ 2109 не представляет собой ничего сложного. Замена может быть выполнена в течение получаса любым автолюбителем без помощи специалистов.

Проверка датчика

Не всегда при неисправности датчика Холла силовой агрегат автомобиля не запускается. Возможны проблемы с зажиганием, такие как перебои в работе двигателя на любых режимах, отсутствие или нестабильный холостой ход, а также потеря мощности. Проверить датчик Холла можно двумя способами. Первый подходит для тех, у кого нет специальных знаний в области автоэлектрики и электроники.

При этом способе необходимо приобрести новый и заведомо исправный датчик в магазине автозапчастей и правильно установить его на место старого. Если мотор после этой операции заведется, значит, проблема решена. Если нет, значит, проблема в резисторе, коммутаторе, катушке, замке зажигания, проводах, свечах или других деталях трамблера.

Второй способ проверки датчика Холла ВАЗ 2109 требует наличия специальных знаний в электрике. Кроме того, для проведения самостоятельной диагностики необходимо приготовить следующие приборы и устройства:

вольтметр или мультиметр с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм;
3-штекерную колодку от трамблера с низковольтными проводами;
резистор с сопротивлением в 2 Ом.

Проверку нужно осуществлять следующим образом.

Сначала необходимо снять трамблер с машины.
Затем надо подсоединить к разъему низковольтных проводов колодку с проводами, резистор и вольтметр по определенной схеме.
После этого необходимо подать напряжение от аккумулятора (9-14 В) к положительному контакту и медленно повернуть валик распределителя.
Во время проведения этой операции нужно записать минимальные и максимальные показания вольтметра.

В норме наименьшее напряжение должно быть менее или равным 0,4 В, а наибольшее не должно отличаться от напряжения, подаваемого с аккумулятора, более чем на 3 В. Если при поворачивании валика трамблера резкого скачка напряжения не происходит либо наименьшие и наибольшие значения отличаются от нормы, то это означает, что датчик сломан и его следует заменить.

Замена устройства

Заменяем датчик Холла

Для того чтобы заменить датчик Холла, сначала необходимо снять трамблер с привода вспомогательных узлов. Алгоритм демонтажа таков.

В первую очередь надо отцепить клеммы от аккумуляторной батареи.
Потом нужно снять бронепровода с крышки прерывателя-распределителя и отцепить шланг от вакуум-корректора.
Затем надо вынуть трос газа из держателя, чтобы не мешал, открутить гайку, крепящую кронштейн, на котором держатся провода, снять кронштейн со шпильки и убрать его в сторону.
Далее необходимо нацарапать отверткой или нарисовать маркером прямую линию, переходящую с корпуса трамблера на корпус привода вспомогательных узлов. Эта метка позволит во время установки трамблера сохранить прежний момент зажигания.
После этого надо отцепить от прерывателя-распределителя колодку с проводкой.
Затем нужно вытащить грязезащитную заглушку из лючка картера сцепления и при помощи отвертки провернуть маховик до той поры, пока поршень первого цилиндра не встанет в верхнее положение.
Теперь необходимо открутить 2 оставшиеся гайки и снять трамблер.

После демонтажа агрегата можно приступить к замене датчика, для этого нужно выполнить последовательность действий.

Открутить винты и снять крышку трамблера.
Подтянуть бегунок вверх и снять его, затем вынуть пылезащитный экран.
Снять разъем низковольтных проводов, открутив винтик.
Открутить винты, фиксирующие опорную пластинку, и снять кольцо с ее штифта.
Открутить винты вакуум-корректора, снять его тягу со штифта пластинки и вынуть его из корпуса.
Приподнять пластинку отверткой и также вытащить из корпуса.
Открутить винты, крепящие датчик, и заменить его новым.

Если датчик прикреплен к пластинке заклепками, то нужно менять их в сборе. Монтаж устройства следует проводить в обратном порядке. Перед установкой трамблера нужно повернуть внешний контакт бегунка к клемме первого цилиндра.

Проявление неисправности и возможные причины

Датчик Холла, как и любой другой элемент автомобиля, со временем может выйти из строя. Однако даже водители с опытом не всегда могут определить, что возникшая проблема связана с рассматриваемым прибором, поскольку неисправность может проявляться по-разному. Для диагностики довольно часто приходится проверять возможные признаки поломки датчика, прежде чем удаётся выяснить, что «виновником» является именно этот датчик.

В то же время существуют основные симптомы, по которым можно определить, что с ДХ на ВАЗ 2107 не все в порядке. Рассмотрим их:

мотор не запускается либо запуск происходит с трудом;
наблюдаются перебои или рывки в работе силового агрегата на холостых оборотах;
мотор глохнет во время движения транспортного средства;
наблюдаются подёргивания при езде с высокими оборотами.

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

попаданием мусора или других посторонних предметов на корпус ДП;
произошел обрыв сигнального провода;
в разъем ДП попала вода;
сигнальный провод замкнулся с «массой» или бортовой сетью;
порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
повреждение проводов, подающих питание к ДП;
перепутана полярность напряжения, поступающего на датчик;
проблемы с высоковольтной цепью системы зажигания;
проблемы с блоком управления;
неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Датчик Холла в системе зажигания

В современных бесконтактных системах зажигания вместо механического размыкателя применяют датчик Холла. Сам сенсор установлен на корпусе трамблера и имеет специальную прорезь, с одной стороны которой установлен постоянный магнит, с другой – микросхема с чувствительным элементом. На оси прерывателя закреплена металлическая коронка с прямоугольными зубцами и прорезями (в соответствии с количеством цилиндров двигателя). Сам принцип работы достаточно прост. При вращении ротора распределителя металлические зубцы коронки проходят через зазор датчика Холла.

В результате:

Когда щель между постоянным магнитом и чипом свободна (это происходит в момент прохождения прорези вращающейся коронки через зазор датчика), на выходе сенсора напряжение отсутствует (либо оно минимально). ЭБУ «воспринимает» такой сигнал как логический ноль.
И наоборот, когда металлическая пластина входит в зазор датчика и перекрывает магнитный поток, на выходе устройства появляется значительное напряжение, которое поступает на ЭБУ. Блок «включает» в работу высоковольтную катушку и в нужном цилиндре происходит воспламенение воздушно-топливной смеси.

Для информации! Существуют датчики (в зависимости от марки автомобиля и прошивки его «мозгов»), алгоритм работы которых выглядит с точностью «до наоборот» (по сравнению с вышеописанным).

Проверка датчика мультиметром

Проверить ДХ можно разными способами. Одним из популярных вариантов диагностирования является мультиметр или вольтметр. Этот метод проверки имеет два варианта проведения. Рассмотрим, как проверить датчик холла авто в обоих случаях.

1-й способ

Для проведения диагностики необходимо найти рабочий вольтметр или мультиметр, который устанавливается в режим измерения напряжения ПТ (постоянного тока) в диапазоне 20 Вольт. Кроме того, нужно будет запастись 2-я железными штырями, посредством которых будет осуществляться проверка ДХ.

Перед тем, как проверить датчик холла, потребуется вынуть резиновый чехол с колодки, которая подключена к трамблеру и непосредственно – к ДХ.

снимаем главный бронепровод с распределителя;
подключаем его на разрядник или к массе.

Делается это ввиду того, чтобы исключить случайное возникновение разряда, ведь это может способствовать запуску двигателя во время проверки.

включаем зажигание;
вынимаем колодку с распределителя;
устанавливаем режим на мультиметре в ПТ 20 В;
минусовой зажим прибора соединяем с массой (любой частью кузова авто);
плюсовой щуп прибора будет выполнять функцию измерителя напряжения.

Колодка, идущая на трамблер, имеет три провода: красный, зеленый и белый (цвета могут быть и другими). На красном проводе напряжение прибора должно показывать 11,37 или близкое к 12 В. На зеленом или среднем проводе значение, тоже близкое к 12 В. И наконец, на последнем – белом проводе, значение – 0.

Кстати, если поставить прибор в режим звуковой прозвонки, то ставя щуп на контакт, будет слышен постоянный звон, что будет свидетельствовать о соединении белого провода с массой. Так и должно быть.

Что дала предварительная проверка? Мы убедились, что на ДХ поступают все необходимые импульсы.

Продолжаем (мультиметр в режиме измерения ПТ):

берем подготовленные штырьки (гвоздики) и вдеваем их так: один в зеленый (средний провод), другой в белый (провод массы);
колодку подключаем на свое место, в трамблер авто.

Зачем нужны штырьки? Они играют роль проводника тока. С обратной стороны колодки нет контактов, и проверить значения можно будет только, если оголить провода. Делать это не рекомендуется, поэтому и вдеваются штырьки.

берем зажимы мультиметра (зажигание включено);
плюсовой зажим мультиметра соединяем со штырьком среднего провода колодки, а минусовой – с другим (белым проводом).

В таком положении значение мультиметра должно быть в пределах 11,2 В.

проворачиваем коленвал, наблюдая одновременно за показаниями прибора;
если показания прибора упадут до 0,02 В (нижний предел измерений) и повысятся до 11,8 В (верхний предел измерений) при проворачивании коленвала, то это считается нормой.

Благодаря этим измерениям мы проверили работоспособность ДХ, установленного в трамблере авто.

2-й способ

Второй способ проверки отличается от первого тем, что ДХ на этот раз диагностируется автономно. Другими словами, он не будет подключен к системе зажигания – к коммутатору.

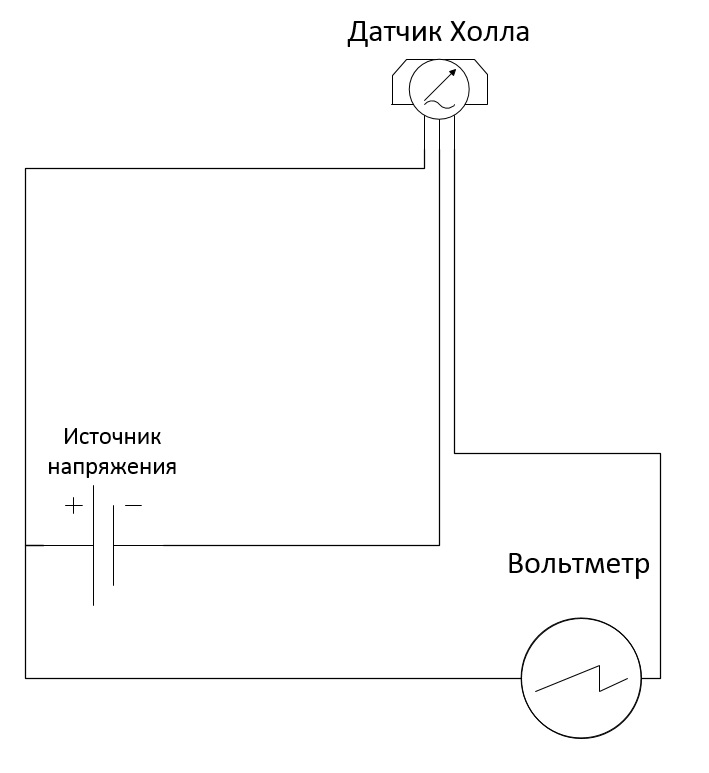

Итак, для проведения этого способа понадобится самодельная сборочка из 3-х контактов, вдеваемых в колодку трамблера, выводов на плюс/минус и 2-х контрольных точек для измерений. Схема самодельной сборочки будет выглядеть вот так

Вот, что нужно сделать:

три контакта самодельной сборки подсоединить к разъемам, куда вдевается родная колодка распределителя (если датчик снят – то к его выводам);
подать питание плюс/минус на самодельную сборку;
плюс мультиметра соединить с одной контрольной точкой для измерения, минус – с другой;
проворачиваем коленвал.

Опять же, верхний предел измерений на работающем датчике не должен быть ниже 9 В, а нижний предел – выше 0,4 В.

Если ДХ снят с машины, то проверка его будет проводиться так:

к самодельной сборке подключаются выводы датчика (остальные подключения те же, что и в вышеописанном случае);
берем нож или шторку, и лезвием проводим по прорези в ДХ.

При закрытой шторке показания ДХ – выше 9 В, при открытой – ниже 0,4 В.

Таким образом, при помощи мультиметра удастся проверить ДХ на исправность 2-я несложными способами. Конечно же, существует масса других вариантов проверки датчика, но они более сложны для проведения, хотя и дают моментальный доступ к ДХ.

Общее знакомство с принципом функционирования ДХ, несмотря на постепенное вытеснение бесконтактных систем зажигания мультипроцессорными, даст много пользы в дальнейшем. Так, это может помочь автовладельцу при эксплуатации других датчиков авто, работающих по принципу Холла: датчика скорости, положения распредвала и т. д.

Рекомендуется проводить проверку при помощи несложного прибора, который каждый водитель может сделать своими руками. Ему понадобится сопротивление 1 кОм и простой светодиод. К его ножке припаивается сопротивление, к нему – два отрезка любой удобной для работы длины гибкого провода, и устройство готово. Проверка датчика Холла предваряется определением наличия электропитания на нем:

крышка распределителя снимается;
штекерная коробка с трамблера отсоединяется;
тестер подключается к 1 и 3 клемме, затем включается зажигание.

Если электрическая проводка авто функционирует в нормальном режиме, тестер покажет напряжение 10 и выше Вольт. После этого подсоединяем к тем самым клеммам сконструированный приборчик – светодиод загорается, если полярность была выбрана правильно. В противном случае нужно поменять местами концы проводов. Последующая схема проверки такова:

провод, накинутый на 1 клемму, не трогаем, а на свободную 2 клемму перекидываем конец с 3-ей;
проворачиваем (вручную либо стартером) распределительный вал.

Если вы отмечаете, что светодиод моргает во время данного процесса, значит, датчик зажигания не нуждается в замене. Также возможна проверка датчика Холла мультиметром. Его подсоединяют к выходному контакту зажигания, выставив на устройстве режим вольтметра. Стрелка устройства должна двигаться в интервале 0,4-3 Вольта (показатель исправности датчика).

Как проверить датчик Холла

Неисправности датчика Холла проявляются по-разному, даже опытные специалисты не в состоянии с точностью определить поломку. Есть ряд симптомов, но указывают на проблемы с датчиком они косвенно, т.к. эти признаки бывают по разным причинам:

двигатель не запускается;
на холостом ходу обороты плавают;
во время движения при повышении оборотов автомобиль дёргается;
глохнет мотор без причины.

Если возникают подобные симптомы необходимо, в том числе проверить и датчик Холла. Помимо указанного в статье способа существует ещё несколько. Например, самый простой это попросить у кого-нибудь исправный датчик и просто заменить его на своём автомобиле, если проблемы самоустранились, значит, датчик неисправен.

Если под рукой есть мультиметр провести проверку проще простого. Для этого необходимо на приборе выставить режим игры измерения напряжения и протестировать показатели на выходе датчика, если он исправен напряжение будет варьироваться от 0,4 до 11 В. Ещё один распространенный способ предполагает проверку при отсутствии искрообразования (если питание есть в системе зажигания) и заключается в имитации датчика. С трамблёра снимается колодка и включается зажигание. Далее с помощью куска провода замыкаются контакты 3 и 2 на колодке, если появится искра на центральном канале катушки зажигания, значит, датчик Холла неисправен и требует замены.

Будет интересно Как своими руками сделать из обычного выключателя проходной

Еще одним видом есть в проверочке существования сопротивляемости на датчике. Для того нужно соорудить нехитрый приборчик, который состоит из резистора сопротивляемости 1 Ком, светового диода, и гибкой проводки. К ноге светового диода припаять сопротивление, и к нему два проводочка такой удлиненности, удобной для деятельности (не коротенькие). Затем снять крышечку распределителя, отсоединяем трамблер и коробочку штекера. После проверяем исправна ли цепь электрики. Потому мильтиметр электроники подключаем в одному и третьему клеммам, затем включаем зажигание автомашины.

При хороших условиях, измерение на экранчике приборчика должно быть в рамках 10-12 В. После также подсоединить на эти же клеммы сделанный механизм. Если вы все правильно сделали – диод световой загорится. Иначе нужно сменить местечками проводку. Дальше нужно сделать это: проводок, который подсоединен к первой клемме, не трогать кончик с третьей клеммы перекинуть на свободную вторую провернуть распредвал (руками либо стартером) Если при повороте вала диод заморгал, это говорит о том, что датчик не следует менять.

Замена датчика Холла.

Как проверить работоспособность датчика Холла

За углом между положением коленчатого и распределительного вала мотора следит датчик Холла. Как правило, данное устройство применяется на автомобилях, которые имеют бесконтактную систему зажигания. Ранее он применялся в конструкции трамблера. Если появляются проблемы с системой зажигания, первым делом следует проверять именно датчик Холла. Сделать это можно несколькими способами.

Работоспособность устройства также проверяется по его сопротивлению.

Мультиметр. Самый популярный способ проверки предполагает использование многофункционального тестера. Первым делом следует демонтировать устройство. Как только датчик будет снят, нужно подсоединить плюсовой контакт тестера в сигнальному выходу, а отрицательный к общему. Диапазон измерения напряжения должен быть выставлен до 12 Вольт. Если устройство находится в исправном состоянии, показатель должен находиться в пределах 0.4 — 11 Вольт.

Самодельный тестер. Работоспособность устройства также проверяется по его сопротивлению. Для того чтобы провести измерение, нужно создать собственный прибор, который состоит из резистора с сопротивлением 1 кОм и светодиода с 2 проводами. Диагностика выполняется по простому алгоритму. Резистор следует припаять к ножке светодиода и подсоединить к нему провода. После этого можно снять крышку распределителя зажигания, выключить трамблер и штекерную коробку. К первой или третьей клемме следует подключить вольтметр или тестер и включить зажигание автомобиля. После всех указанных процедур на экране прибора должен быть показатель от 10 до 12 Вольт — это говорит об исправности оборудования. На этом процедура не заканчивается. Провод с третьей клеммы следует перенести на вторую и прокрутить распредвал. Если датчик Холла исправный, светодиод начнет моргать.

Проверить ресурс устройства можно и при помощи подручных средств. С этой целью справится вентилятор из системного блока ПК

Имитация датчика. Если питание на системе зажигания есть, а искры нет, можно прибегнуть к проведению имитации датчика. Данный способ проверки самый быстрый. Для того чтобы проверить состояние, нужно снять с трамблера колодку с 3 штекерами, включить зажигание и проволокой замкнуть на штекере выходы — 2 и 3. Если датчик Холла вышел из строя, на центральном проводе появится искра.

Если же устройство вышло из строя, нет смысла заниматься его ремонтом, так как новый элемент стоит дешево

Вентилятор ПК. Проверить ресурс устройства можно и при помощи подручных средств. С этой ролью справится вентилятор из системного блока ПК. Первым делом нужно отсоединить жгут проводов, которые идут к трамблеру. Белый и красный провод вентилятора подключается к колодке датчика, которая располагается на трамблере. Все процедуры следует проводить при включенном зажигании. Если вентилятор после подключения крутится, то датчик Холла исправный. Если же устройство вышло из строя, нет смысла заниматься его ремонтом, так как новый элемент стоит дешево. Главное — вовремя проводить диагностику, чтобы не довести до серьезных поломок сопутствующих систем.

Итог. Датчик Холла в автомобиле имеет определенный ресурс. Если в системе зажигания появились сбои, первым делом нужно проверять его. Сделать это можно самостоятельно.

Как проверить датчик Холла – простая методика, доступная всем
