Меняем цепь грм на Пежо 308 EP6 своими руками: когда менять, видео внутри

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

  • Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
  • Воротки, маленький на 1/4 и большой на 1/2

Головки:

  • на 18 для болта шкива коленчатого вала
  • на 10 для откручивания клапанной крышки
  • на 8 для откручивания верхнего успокоителя
  • на 27 для натяжителя цепи
  • Е16 для болтов распредвалов
  • торэкс Т40 для откручивания нижних успокоителей
  • торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
  • ключ на 16 для снятия опоры у блока двигателя
  • Динамометрический ключ (как производить затяжку динамометрическим ключом)

Для удобства, что б не искать весь этот инструмент, проще сразу купить набор и не мучится, все равно пригодится.

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания.
Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.
Снимаем ремень генератора.
Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи
Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи
Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

  1. 0805K1 — Шестерня распредвала, впуск
  2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
  3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
  4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
  5. 082028 — Шайба уплотнительная
  6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
  7. 025057 — Болт DIAM 6X100-20
  8. 0516K5 — Болт коленчатого вала
  9. 080677 — Болт распредвала
  10. 080678 — Болт распредвала
  11. 082026 — Болт направляющей цепи ГРМ
  12. 082027 — Болт
  13. 1606466680 — Болт шкива коленчатого вала
  14. 0829G3 — Натяжитель цепи ГРМ
  15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
  16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
  17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
  18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

  1. Натяжитель цепи — 8,5 дН.м
  2. 3 болта крепления успокоителей — 2,5 дН.м
  3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
  4. Три болта шкива навесного оборудования — 2,8 дН.м
  5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
  6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Замена цепи ГРМ Пежо 308 с двигателем ep6 1.6 своими руками на видео + фотоотчет

Цепная передача газораспределительного механизма служит дольше зубчатого ремня, но и она когда-то вырабатывает свой ресурс, и ее приходится менять. Здесь мы будем говорить о замене цепи ГРМ на Пежо ер6 1.6. Данную процедуру можно выполнить собственноручно, не прибегая к помощи специалистов.

Цепь ГРМ имеет такое же назначение, что и ремень — синхронизация работы валов. Синхронизация позволяет валам двигаться так, чтобы они не мешали друг другу. Если на минуту представить, что синхронизация будет отключена, то это станет причиной встречи поршней с клапанами. Клапаны из-за этого погнутся, а поршни тоже получат сильные повреждения. Плюс цепной передачи в том, что цепь, хоть и может порваться, но происходит это крайне редко, гораздо чаще цепь растягивается. Но так как обрыв все же возможен, за цепью нужно следить, периодически проводя диагностические процедуры.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

  • регулировать натяжку цепи больше не представляется возможным;
  • метки на валах больше не совпадают;
  • на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс. У цепной передачи есть свои неоспоримые преимущества:

У цепной передачи есть свои неоспоримые преимущества:

  • цепь рвется редко, намного чаще она растягивается;
  • делается цепь из твердого материала;
  • при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника — непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

  • домкрат;
  • воротки;
  • головки;
  • ключи;
  • отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание — новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

  1. Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
  2. Демонтируем переднее колесо справа и подкрылок.
  3. Снимаем воздушный фильтр, отсоединив воздушный патрубок.
  4. Снимаем кожух с двигателя.
  5. Отсоединяем датчики движения распредвалов.
  6. Демонтируем катушки зажигания, отсоединив питание от них.
  7. Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
  8. Снимаем крышку блока цилиндров.
  9. Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
  10. Снимаем подушку мотора.
  11. Демонтируем ремень привода доп. агрегатов.
  12. Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.
  13. Прокручиваем коленвал до положения фиксации маховика.
  14. Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
  15. Демонтируем цепной натяжитель.
  16. Снимаем все шкивы.
  17. Демонтируем ступицу коленвала.
  18. На следующем этапе снимается сама цепь ГРМ.
  19. Демонтируем направляющие натяжителя.
  20. Снимаем шестеренку коленвала.
  21. Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
  22. Теперь собираем все направляющие, цепь и все это устанавливаем.
  23. Выставляем все необходимые метки.
  24. Ставим на коленвал шкив шестеренки привода ГРМ.
  25. Устанавливаем ступицу коленвала.
  26. Ставим на свои места все шкивы.
  27. Делаем установку натяжителя и успокоителей.
  28. Ставим кольцо уплотнения.
  29. Устанавливаем шкив привода доп. оборудования.
  30. Надеваем ремни дополнительных агрегатов.
  31. Ставим масляный щуп и все патрубки.
  32. Ставим на место кожух мотора, патрубки.
  33. Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

  • воротки маленький и большой (1/4 и 1/2 соответственно);
  • набор головок;
  • набор ключей;
  • торэкс Т30 и Т40;
  • отвертку.

Из расходных материалов нужно приготовить:

  • цепь;
  • натяжитель цепи;
  • 3 шт. успокоителя;
  • новые болты распределительных валов;
  • звездочки распредвала и коленвала;
  • прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

  1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
  2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
  3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
  4. Затем демонтируем декоративную крышку двигателя.
  5. Отключаем датчики положения распредвалов, электропровода от двигателя.
  6. Отключив питание от катушек зажигания, снимаем последние.
  7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
  8. Демонтировка крышки головки блока цилиндров (ГБЦ).

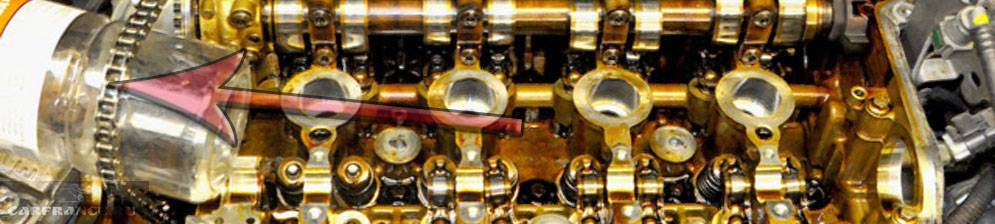

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла. Демонтируем подушку двигателя. Далее снимаем ремень привода дополнительного оборудования. Открутив три крепежных болта, снимаем шкив дополнительного оборудования. Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик. С помощью специального устройства закрепляем маховик и распределительные валы. Снимаем натяжитель цепи. Снимаем шкивы распределительных валов впускных клапанов и выпускных. Откручиваем ступицу коленчатого вала. Снимаем цепь привода ГРМ. Затем нужно снять неподвижную направляющую и направляющую натяжителя. Далее снимаем шестерню коленчатого вала и уплотнительное кольцо. Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений. Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ. Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео. Шкив шестерни привода устройства газораспределения установите на коленвал. Устанавливаем на место ступицу коленвала. Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов. Затем устанавливаем натяжитель и успокоитель цепи. Устанавливаем на штатное место уплотнительное кольцо. Монтируем шкив привода навесного оборудования.

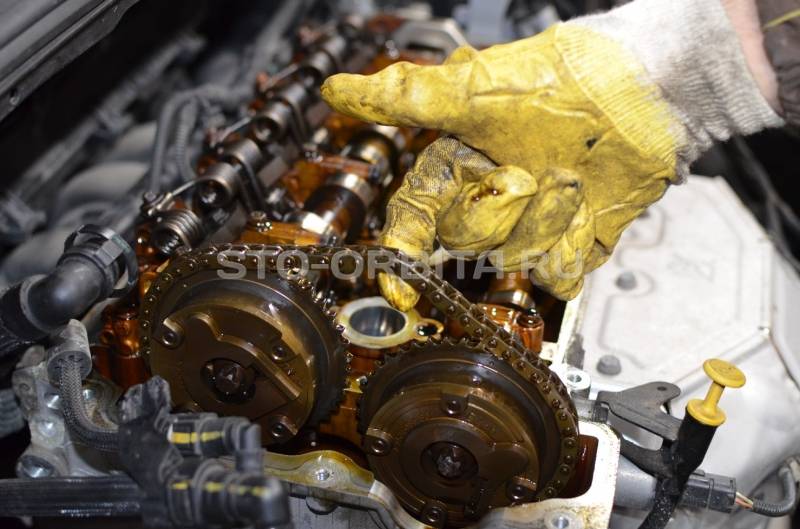

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала. Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение. Устанавливаем головки блока крышку. Присоединяем все патрубки. Возвращаем на место масляный щуп. Устанавливаем обратно катушку зажигания и подключаем ее питание. Подключаем все датчики, электропроводку. Прикручиваем декоративную крышку. Устанавливаем патрубок, воздушный фильтр и крышку его корпуса. Ставится на место защита двигателя. Устанавливается подкрылок и правое колесо спереди. В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Замена цепи ГРМ на Пежо 308 1.6 EP6 и EP6TD в техцентре FransAvto.

Цепь грм пежо 308 является важной составляющей под капотом автомобиля. Если вовремя не сделать замену на новую, возможны не утешающие последствия

Т.к

могут быть задеты клапана головки, что влечет за собой высокую стоимость ремонта. Как можно определить ее износ? В первую очередь следите за пробегом автомобиля, если он превысил более 60 000 километров, следует внимательнее относится к каждому звуку. Если холостые обороты начали плавать, мотор не равномерно работает в холодную погоду, а на приборной панели появилась ошибка «Antipollution faulty» или увеличился расход топлива. Скорее всего причина в растянувшейся цепи ГРМ. В данном случае советуем вам заехать на сервисный центр и сделать диагностику

Т.к. могут быть задеты клапана головки, что влечет за собой высокую стоимость ремонта. Как можно определить ее износ? В первую очередь следите за пробегом автомобиля, если он превысил более 60 000 километров, следует внимательнее относится к каждому звуку. Если холостые обороты начали плавать, мотор не равномерно работает в холодную погоду, а на приборной панели появилась ошибка «Antipollution faulty» или увеличился расход топлива. Скорее всего причина в растянувшейся цепи ГРМ. В данном случае советуем вам заехать на сервисный центр и сделать диагностику.

Стоимость замены цепи в нашем тех центре.

Стандартная замена цепи пежо 308 1.6 EP6 работа с запчастями цена: 15000р

В комплект входит:

  • Работа
  • Цепь ГРМ 9822827080
  • Натяжитель цепи 9816058580
  • Успокоитель цепи верхний 081841
  • Направляющая цепи 2 шт. 081833/081840
  • Сальник коленвала передний 0514C8
  • Прокладка клапанной крышки (ком-кт) 0249F4
  • Шестерня коленвала 0513C8
  • Болты 3 шт. 082026*2/082027

Полная замена цепи ГРМ на пежо 308 1.6 работа с запчастями цена: 24000р

В комплект входит:

  • Работа
  • Цепь ГРМ 9822827080
  • Натяжитель цепи 9816058580
  • Успокоитель цепи верхний 081841
  • Направляющая цепи 2 шт. 081833/081840
  • Передний сальник коленвала 0514C8
  • Прокладка клапанной крышки (ком-кт) 0249F4
  • Шестерня коленвала 0513C8
  • Шестерня выпускного распредвала (муфта изменения фаз газораспределения выпуска) 0805K1
  • Шестерня впускного распредвала (муфта изменения фаз газораспределения впуска) 0805K2
  • Болты 3 шт. 082026*2/082027

Получить консультацию или записаться на ремонт и техническое обслуживание Вы можете позвонив нам по телефону +7(495)507-26-33 . Звоните!

Адрес нашего техцентра где мы проводим замену цепи на Пежо и Ситроен.

Особенности привода ГРМ

Меняем цепь грм и натяжитель, признаки и интервал замены На «Пежо-308» устанавливается выносливый и технологичный мотор ЕР6. Он атмосферный, а это означает, что никаких турбин или интеркулеров в нем не предусмотрено. Этот двигатель можно встретить и на других моделях «Пежо», например на 308-й. Если у вас мало опыта, то серьезный ремонт двигателя лучше доверить профессионалам.

Но если речь идет только лишь о замене цепи, то справиться с этой проблемой можно за один вечер. Но вам нужно знать, когда нужно проводить замену, а также местонахождение всех меток, по которым устанавливаются распределительные и коленчатый валы. Об этом мы и поговорим в нашей статье.

Появление стуков на прогретом двигателе

  • -неотрегулированное зажигание, вследствие чего возникает опережение угла зажигания и детонация.
  • -ослабление гидрокомпенсаторов
  • -повреждение прокладки в месте крепления выпускного коллектора
  • -разрушение вкладышей шатунных подшипников

Посторонние стуки могут так же проявиться и на прогретом двигателе, который какое то время стоит на холостом ходу.

Это может быть вызвано:

  • -плохим состоянием или растянутостью приводных ремней. необходимо в зависимости от их внешнего вида заменить их или натянуть
  • -выход из строя подшипника кондиционера/генератора
  • -сбой в механизме ГРМ
  • -выработкой между цилиндром и поршнем
  • -смещение соосности в шатуне

Стуки на холодную

Стук в двигателе при запуске на холодную может свидетельствовать о возникновении неполадок в нескольких основных узлах: системе ГРМ, клапана, маховик и т.д. В каждом конкретном случае этот стук будет отличаться в зависимости от места поломки.

содержание .. 71 72 73 74 ..

Цепь ГРМ Пежо и Ситроен. Замена. | Peugeot

Мы меняем цепи ГРМ на Пежо 308, Ситроен C4, Пежо 3008, Пежо 408, Пежо 508, Ситроен C4 Grand Picasso  и любых других автомобилях с двигателями EP6 и EP6DT. Цепи ГРМ на Пежо и Ситроен, а также все попутные комплектующие всегда есть у нас в наличии.  Цепь ГРМ – слабое место Пежо и Ситроен. Здесь мы расскажем, как понять, что цепь ГРМ надо менять, как часто это надо делать и какие попутные проблемы могут возникнуть.

Как понять, что  цепь ГРМ вашего Пежо или Ситроен пора менять? В зоне риска, прежде всего,  те автомобили, пробег которых перевалил за 60 тысяч километров и те, масло в которых менялось реже, чем раз в 10 тысяч км. Начинается все обычно с появления на приборной консоли надписи “Antipollution faulty”.  Эта надпись указывает на то, что с двигателем что-то не так и пора заехать на сервис для диагностики.  “Antipollution faulty” – общая ошибка, не указывающая на что-то конкретное. Растянувшаяся цепь ГРМ может быть одной из причин появления такой надписи. Кроме того, мотор начинает неустойчиво работать. Поначалу в холодную погоду и с утра, а потом постоянно. Холостые обороты начинают “плавать”,  двигатель теряет былую тягу,  увеличивается расход топлива. Появляются провалы в работе двигателя на разных режимах.

Если у вас присутствует какие-либо признаки из перечисленных выше, это повод проверить состояние цепи. Как проверить, пора ли менять цепь? Двигатели EP6 достаточно “замороченые” и, не имея большого опыта их диагностики и ремонта, можно “приговорить” что-нибудь не то. Ошибки, такие как P0016, P0014, P0011, P0013, выявленные при диагностике, могут указывать одновремено как на растянутую цепь, так и на другие неисправности. При растянутой цепи могут быть ошибки по неправильному составу смеси, на лямбда-зонды компьютер также ругается. Кроме того, картину могут дополнять забитые масляные каналы или неправильно работать натяжитель цепи. Поэтому “приговаривать” цепь на основе только показаний компьютера нельзя. Самый надежный способ – оценить состояние цепи ГРМ визуально. Вместо натяжителя цепи с легким усилием руки вкручивается специальный шаблон, затем штангенциркулем измеряется, насколько выдвинулся его шток.  Для двигателя EP6 шток не должен выдвинуться больше, чем на 73 мм, на моторе EP6DT – не более, чем на 71 мм. Посмотреть, “убежали” ли фазы и растянулась ли цепь ГРМ можно и по-другому. Для этого снимается клапанная крышка, валы фиксируются в нужном положении с помощью специальных приспособлений, затем на ГБЦ устанавливается кондуктор, который показывает, отклонились ли распредвалы от своего нормального положения. При сильно растянутой цепи не нужен даже кондуктор – отклонение вала видно невооруженным глазом.

При замене цепи ГРМ меняется собственно сам цепь, натяжитель, 3 успокоителя, поворотная звездочка распредвала (одна или две), звездочка коленвала, болты распредвалов, прокладка клапанной крышки. Можно также заодно поменять сальник коленвала.

3. Шестерня распределительного вала 4. Шестерня распределительного вала 5. Фланцевый болт 7. Цепь привода газораспределительного механизма 8. Успокоитель цепи 9. Фланцевый болт 10. Направляющая цепи 11. Направляющая цепи 12. Болт 13. Болт 14. Натяжитель цепи 15. Шестерня коленчатого вала 16.

Диагностика ремней двигателя ЕР6 / ЕР6 Турбо Дизель: задача для профи

Распространенная ошибка при диагностике данной неисправности – применение мульти-брендовых устройств для диагностики, которые выдают только общие коды ошибок. Такие данные могут говорить о различных поломках, а потому не дают возможности точно идентифицировать поломку. Часто встречающаяся ошибка: неопытные мастера могут «приговорить» лямбда-зонд, ориентируясь по информации универсальной диагностической системы, хотя истинная причина появления данных кодов ошибок – именно растянутая цепь.

В AUTOPSA владельцам автомобилей Пежо и Ситроен предоставляются следующие преимущества:

  • Использование официального ПО от производителя для диагностики, которое дает детальные и подробные сведения об ошибках. На основе этих данных эксперт с высокой вероятностью может предположить, что требуется замена роликов ГРМ или цепей.
  • Проведение визуального осмотра опытным мастером-мотористом. У нас работают эксперты, имеющие 20-летний опыт ремонта французских автомобилей, поэтому они даже невооруженным глазом обнаружат отклонения от нормы. Мастеру нужно будет снять некоторые детали мотора и проверить состояние ремня вручную.
  • Измерение деформаций цепей с помощью высокоточного оборудования. Несмотря на большой опыт мастеров, мы привыкли доверять результатам инструментальных исследований. Применяются специальные инструменты, которые позволяют провести проверку степени растяжения цепи и выяснить, нужна ли замена ремней.

Меняем цепь грм на Пежо 308 EP6 своими руками: когда менять, видео внутри

Достаточно технологичный и выносливый атмосферный двигатель ЕР6, который устанавливается на ряд моделей Пежо, в том числе и на 308-ю, время от времени требует сложного ремонта. Без опыта работы с двигателями такого уровня и без соответствующего оборудования о сложном ремонте говорить не приходится. Тем не менее замена цепи ГРМ на Пежо 308 с мотором ЕР6 возможна и своими руками. Перед этим необходимо знать, когда менять, знать где находятся установочные метки и как правильно выставить распредвалы и коленвал друг относительно друга. Попробуем в этом разобраться.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

  1. Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.
  2. Двигатель начинает подтраивать и плохо запускаться.
  3. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.
  4. Неустойчивая работа, провалы, двигатель внезапно глохнет.
  5. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Проверка износа цепи

Прежде чем затевать работу по замене цепи ГРМ своими руками, необходимо убедиться в том, что цепь своё отслужила. Это связано с тем, что симптомы износа могут говорить о других поломках и сбоях в работе систем и могут быть не связаны с ГРМ. Для проверки износа и замены приводной цепи необходимо купить набор специальных приспособлений (Ликота, JTC) . Без этого набора невозможно проверить и выставить точно по меткам распредвалы и коленвал, а также настроить механизм регулировки фаз VТi. Весь набор стоит порядка 7-8 тысяч и в него входит устройство проверки степени растяжения цепи.

Набор фиксаторов валов и натяжного устройства приводной цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Вначале вкручивают большую резьбовую втулку без применения ключей, руками. В эту втулку вкручивается шток до упора, тоже только руками. После этого устройство выворачивается из гнезда и замеряется длина штока от начала резьбовой части втулки. Номиналы допустимого растяжения цепи такие:

  • для атмосферного двигателя ЕР6 — 70-73,5 мм ;
  • для двигателя с турбиной — от 67 до 71 мм .

Инструменты и необходимые запчасти для замены

Если замеры показывают, что провисание цепи превышает номинальное значение, готовимся к замене и покупаем запасные части по каталожным номерам, которые указаны в таблице.

Наименование запчастиКаталожный №
Новая цепь привода ГРМ, оригинал0816-Н9
Зубчатый шкив (шестерня) впускного распредвала0805-K1
Зубчатый шкив (шестерня) выпускного распредвала0805-К3
Две уплотнительных муфты распредвала на впуск0807-39
Зубчатый шкив (шестерня) коленчатого вала0513-C8
Два новых одноразовых болта шестерни распредвала0806-77
Натяжитель цепи ГРМ0829-G3
Успокоитель цепи верхний, оригинал0 818-41
Правый успокоитель цепи0818-30
Успокоитель цепи левый0818-33
Ступица коленчатого вала0513-E1
Сальник коленвала0514-C8
Болт фиксации ступицы коленвала одноразовый0516L8
Прокладка клапанной крышки0249-Е7

В зависимости от состояния двигателя, могут понадобиться другие крепёжные и изношенные детали. Вот список инструментов, не считая набор спецприспособлений:

  • большой и маленький воротки на ½ и ¼;
  • набор головок стандартный;
  • набор насадок Torex;
  • ключ динамометрический;
  • стопорный (контрящий) герметик;
  • герметик для прокладок;
  • набор отвёрток.

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Когда все инструменты и запчасти собраны, можно приступать к замене

Для этого желательно поставить автомобиль на подъёмник или поддомкратить передок, соблюдая все меры предосторожности. Перед началом работ снимаем минусовую клемму с АКБ, снимаем правое переднее колесо

После этого демонтируем защиту двигателя и правый пластиковый подкрылок. Далее чётко следуем заданному алгоритму:

  1. Снимаем воздушный фильтр, патрубки аккуратно отводим в сторону.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
