Устранение неисправностей датчика распределительного вала (CMP)
Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.
После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.
Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.
Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).
Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.
Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.
Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.
После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.
Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.
Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.
Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.
Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой.
Как можно проверить исправность ДПКВ?
Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.
При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.
Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.
Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.
Комплексная диагностика датчика положения коленвала
Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:
- Модель мегаомметра;
- Специальный сетевой трансформатор расшифровки данных;
- Стандартный образец измерителя индуктивности;
- Обычный цифровой вольтметр.
С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.
Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа
Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.
Этапы проверки работоспособности:
- Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
- Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
- Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
- При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
- Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.
При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:
- В самой конструкции датчика;
- В элементе, задающий синхродиск;
- В зубцах.
Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.
Как проверить датчик положения распредвала мультиметром
При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.

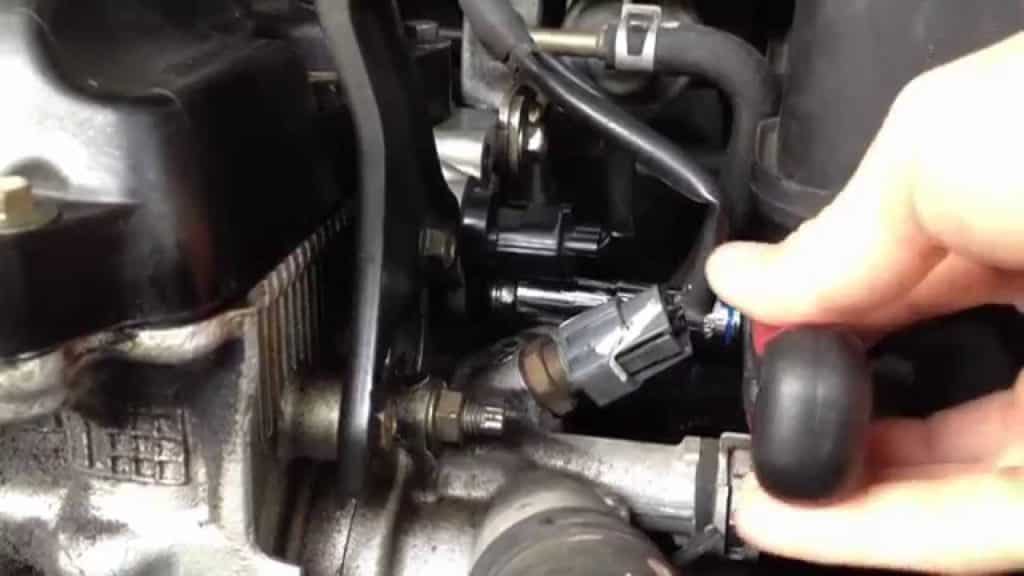

Для осмотра датчик откручивают и снимают фишку
Схема проверки
Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства. Вот как можно проверить датчик распредвала мультиметром:
Вот как можно проверить датчик распредвала мультиметром:
Нужно найти этот датчик и отсоединить его. Сначала необходимо произвести осмотр на предмет обнаружения повреждений или ржавчины
Важно убедиться, что на проводах отсутствуют следы расплавления или обрывы.
Необходимо убедиться, что провода не прикасаются ни к свечам, ни к катушкам зажигания. В этом случае могут возникать помехи, заглушающие сигнал датчика.
Необходимо для проверки использовать мультиметр
С его помощью проверяют сигнал на проводах, подсоединенных к датчику. Если он магнитный, то измерять придется переменное напряжение.
Нужно попросить другого человека повернуть зажигание и не производить при этом запуска двигателя. Один из проводов тестера соединяют с «землей», другие — с проводом датчика. Если нет напряжения, то имеет место полная неисправность этого компонента.
Далее проводят запуск двигателя и соединяют провода мультиметра с проводами датчика. Параметры должны соответствовать данным, указанным в техническом руководстве транспортного средства.
Измерение входного сопротивление
Самым простым способом является проверка дпкв мультиметром и заключается в измерении сопротивления его обмотки. Для этого необходимо иметь соответствующий прибор, который способен с этим справиться. Если же такого прибора нет, то придется прибегать к радиолюбительству. Итак, переключив свой мультиметр в режим измерения сопротивления, и установив переключатель пределов на 2кОм, надежно установите щупы прибора на контакты датчика, при этом они должны быть чисты.
Чтобы этого добиться его можно промыть спиртом или бензином. Может это и окажется причиной неисправности. Установив щупы на контакты, наблюдаем показания прибора, которые должны вписываться в диапазон от 550 до 750 Ом. Если это так, то скорее датчик исправен. Но это можно утверждать с вероятностью 50%, потому что при пробоях и замыканиях сопротивления могут изменяться. И если у нового оно было 750 Ом, а при проверке выяснилось, что оно составляет 500 Ом, то это говорит, что он неисправен. И у него произошло межвитковое короткое замыкание.
Это приводит к снижению уровня импульса, который детектируется контроллером. Поэтому чтобы быть уверенным в его 100% исправности необходимо обратиться к паспортным данным, в которых будет указано его точное сопротивление и индуктивность. Исходя из этого, можно проверить и индуктивность обмотки датчика. Для этого необходимо перевести свой прибор в режим измерения индуктивности, если конечно такой имеется. Показания на исправном датчике должны составлять до 400 мГн при сопротивлении 750 Ом. Если по паспорту датчик имеет сопротивление 500 Ом, то соответственно его индуктивность будет составлять 200 мГн. Если это так, то датчик исправен.
Кроме того следует проверить состояние изоляции датчика. Для этого необходимо иметь мегаомметр. Хоть и в мультиметре имеется режим измерения высокого сопротивления, но оно измеряется с низким напряжением и высоко погрешностью, мегаомметр же выдает напряжение до 500 В и он является отдельным прибором. Итак, установив напряжение измерения на приборе 500 В и точность измерения 10% при нормальных условиях (20-22 0 ), становимся одним концом щупа на корпус датчика, а вторым на контакт. Сопротивление не должно быть менее 20 МОм.
Особенности проверки на других авто
Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.
Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.
Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.
После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.
Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.
Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.
У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.
У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.
А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.
Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра
Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.
Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:
Принцип работы датчика
Общий вид датчика распределительного вала
Данный измеритель по принципу действия похожий с датчиком Холла .
Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.
Схема работы датчика фаз
Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.
Месторасположение датчика под капотом ВАЗ-2114
Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.
Месторасположение датчика распредвала
Основные причины поломки датчика
Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.
Итак, перейдем непосредственно к самым прямым и косвенным показателям:
Электрическая схема датчика
- Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
- Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
- Автомобиль начинает терять мощность и динамику в целом.
Проверка работы датчика распредвала
Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.
Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:
- Демонтируем датчик.
- Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.
Распиновка проводов датчика
Мультиметр в помощь
Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.
Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.
Проверка датчика при помощи мультиметра
Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:
- Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
- Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.
Принцип работы датчика распредвала
Осциллограф
Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.
Проверка при помощи компьютера или осциллографа
Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.
Замена прибора
Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.
Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.
Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.
Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.
Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.
Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.
Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.
Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.
Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.
Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.
Датчику распредвала в автомобиле ВАЗ-2114, впрочем, как и в остальных современных авто, отведена достаточно важная роль. От его правильной работы зависит правильный впрыск топлива, а значит, и его расход. На вазовскую «четырнадцатую» данную деталь впервые начали устанавливать в 2007 году. Соответственно, до этого конструкция авто не предусматривала наличия датчика распредвала. Учитывая тот факт, что производитель все-таки решил дополнить им конструкцию авто, можно сделать вывод – использование этого устройства дает какие-то преимущества.
