Как проверить датчик коленвала самому

Устройство датчика коленвала и принцип работы

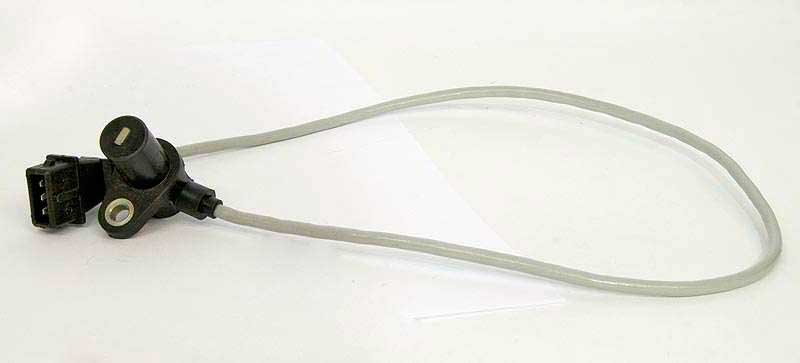

ДПКВ – это сенсор, считывающий с коленчатого вала электромагнитные импульсы для процессора ЭБУ. Последний принимает данные и, на основе анализа, настраивает искрообразование и подачу топлива в форсунки. В настоящий момент автомобили оснащаются 3 видами датчиков коленвала:

  1. Оптические.
  2. Индукционные.
  3. Магнитные (на эффекте Холла).

Оптический сенсор работает на основе светодиодного луча, который каждый раз прерывается в момент прохождения контрольного зуба на венце маховика. Такая импульсная информация о частоте вращения к/в поступает на ЭБУ.

Индукционный ДПКВ работает в качестве электромагнитного сенсора. В основе устройства намагниченный стержень сердечника, помещённый в медную катушку. При каждом прохождении контрольной точки маховика напротив стержня, в катушке меняется напряжение, что и служит сигналом для ЭБУ.

Магнитный ДПКВ, разработанный на эффекте Эдвина Холла, улавливает изменение магнитного поля при прохождении метки на коленвале, в момент каждого оборота, и передаёт эти импульсы на процессор системы управления двигателем для настройки рабочих процессов (подача топлива, искрообразование).

Проверка на ВАЗ 2110

Омметром (мультиметром).

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Осциллографом.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Признаки и причины неисправностей

Симптомы поломки ДПКВ:

  • двигатель невозможно завести или он самопроизвольно глохнет через некоторое время;
  • отсутствует искрообразование;
  • периодически возникает детонация ДВС при динамических нагрузках;
  • неустойчивые обороты на холостом ходу;
  • снижается мощность двигателя и динамика автомобиля;
  • при переключении режимов происходит самопроизвольное изменение числа оборотов;
  • на приборной панели загорелся Check Engine.

Симптомы указывают на следующие причины, почему может быть неисправен датчик ПКВ:

  • замыкание между витками в обмотке, может искажаться сигнал о положении поршня в НМТ и ВМТ;
  • поврежден провод, связывающий ДПКВ с ЭБУ – должное оповещение не поступает в бортовой компьютер;
  • дефект зубьев (потертости, сколы, трещины), может не заводиться двигатель;
  • попадание посторонних предметов между зубчатым шкивом и измерителем или повреждение во время осуществления работ в подкапотном пространстве нередко становится причиной неисправности ДПКВ.

Проблемы с запуском двигателя

Варианты неисправности датчика коленного вала, влияющие на ДВС:

  1. Двигатель не запускается. При повороте ключа в замке зажигания стартер крутит ДВС и гудит бензонасос. Причина в том, что ЭБУ мотора, не получая сигнал датчика положения коленвала, не может правильно направить команду: в котором из цилиндров давать искру, а в каком открывать форсунку.
  2. Мотор прогревается до определенной температуры и глохнет или не заводится при сильном морозе. Причина одна – микротрещина в обмотке датчика ПКВ.

Неустойчивая работа двигателя в различных режимах

Происходит это при загрязнении ДПКВ, особенно при попадании на него металлической стружки либо масла. Даже незначительное воздействие на датчик синхронизации магнитной микростружки меняет его эксплуатационные характеристики, потому как измеритель отличается высокой чувствительностью.

Наличие детонации мотора с увеличением нагрузки

Наиболее частая причина – отказ измерительного прибора, а также микротрещина в обмотке, расходящаяся при вибрации, или раскол корпуса, в который попадает влага.

Признаки детонации ДВС:

  • нарушение плавного процесса сгорания топливно-воздушной смеси в цилиндрах ДВС;
  • хлопки в ресивер или выхлопную систему;
  • пропуски зажигания;
  • явное снижение мощности мотора.

Снижение мощности двигателя

Сила мотора падает при несвоевременной команде на подачу топливовоздушной смеси. Причина неисправности – расслоение демпфера и сдвиг зубчатой звезды по отношению к шкиву. Мощность мотора снижается еще из-за повреждения обмотки либо корпуса измерителя положения коленного вала.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Проверка целостности ДПКВ ВАЗ при помощи мультиметра

Проверить датчики положения коленчатого вала ВАЗ можно при помощи омметра встроенном в любой современный мультиметр. Приминимо к моделям ВАЗ 2110, 2112, 2114, Приора, Калина.

Для этого необходимо выполнить несколько несложных шагов:

  1. Требуется внимательно осмотреть сам датчик, до момента снятия его с машины, а точнее проверить есть ли зазор между датчиком и синхронизирующим диском. Может оказаться так, что там его совсем нет, из-за большого количества налипшей грязи, а это и могло привести к нарушению работы.
  2. Если с этим все отлично и зазор присутствует, можно демонтировать датчик с автомобиля.
  3. Далее следует этап оценки внешнего состояния ДПКВ. Проверить корпус на отсутствие каких-либо следов повреждений, сердечник должен быть чистым, осмотреть выходные контакты на наличие окислений, а провода на отсутствие деформаций.
  1. После чистки и промывки, следует тщательно просушить ДПУВ. Далее можно начинать проводить замеры. Мультиметр необходимо перевести в положение работы с сопротивлением, а щупы прибора присоединить к выходным клеммам датчика.

Если ДПКВ исправен, то он должен иметь сопротивление всего 550 – 570 Ом. Если мультиметр показал другие значение значит датчик следует заменить.

Датчик температуры охлаждающей жидкости

Имеет и другие название — датчик температуры, датчик охлаждающей жидкости. Как понятно из названия — его задача фиксировать температуру тосола или антифриза, и передавать эту информацию на электронный блок управления двигателя (ЭБУ). На основании полученной информации блок управления корректирует обогащенность топливовоздушной массы, попадающей в двигатель, соответственно, чем холоднее двигатель — тем более богатая будет эта самая смесь. Датчик температуры охлаждающей жидкости чаще всего расположен на выпускном патрубке головки блока цилиндров (хотя могут быть и другие варианты, это зависит от конкретной модели автомобиля).

По сути, этот датчик является термистором — то есть, резистором, который изменяет свое внутреннее электрическое сопротивление в зависимости от температуры его контрольного элемента. Чем ниже температура — тем выше сопротивление, и наоборот, чем выше температура — тем ниже сопротивление. Однако на ЭБУ датчик подает значение не сопротивления, а напряжения. Это реализовано системой управления датчиком, когда на него подается сигнал напряжением 5 Вольт через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Поэтому вместе с сопротивлением меняется и выходное напряжение. Так, если температура антифриза будет низкая, то выходное напряжение будет большим, а по мере прогревания напряжение будет уменьшаться.

Признаки выхода датчика из строя:

  • самопроизвольное включение охлаждающего вентилятора при холодном двигателе;
  • не включение охлаждающего вентилятора при горячем двигателе (на предельных температурах, когда он должен включиться);
  • проблемы с запуском двигателя «на горячую»;
  • увеличенный расход топлива.

Справедливости ради стоит отметить, что устройство датчика достаточно простое, и ломаться там попросту нечему. Однако в некоторых случаях (например, при механических повреждениях или от старости) может повредиться электрический контакт внутри датчика. Вторая возможная причина поломки — обрыв проводки от датчика до ЭБУ или повреждение ее изоляции. Как и в случае с другими датчиками, этот узел ремонту не подлежит, и его нужно только менять на новый.

Проверку датчика температуры охлаждающей жидкости можно как прямо на его посадочном месте в двигателе, так и предварительно демонтировав его.

От: admin

Эта тема закрыта для публикации ответов.

Для чего нужен коленвал?

Любой автомобильный двигатель является поршневым. Принцип его работы прост: в цилиндр подается топливно-воздушная смесь, которая воспламеняется и увеличивается в объеме. Возникает избыточное давление, которое выталкивает поршень из цилиндра. Поршень при этом совершает поступательное движение, которое нужно преобразовать во вращательное, чтобы передать его в коробку передач, а дальше – на полуоси или карданный вал.

Вот именно эту функцию и выполняет коленчатый вал – преобразовывает один тип механического движения в другой, а именно: поступательное во вращательное.

Материал, из которого изготавливаются коленчатые валы, это не простая сталь, поэтому и стоимость изделия так высока, по сравнению с ценой простой металлической болванки. Сталь, из которой изготавливается вал, легируется хромом, молибденом и другими металлами, что придает изделию особую прочность. Кроме того, немаловажен сам процесс изготовления, начиная от того, как расположены волокна заготовки, заканчивая методикой изготовления – прессованием или ковкой.

С тем, что делает вал, мы разобрались, но остался вопрос – где находится коленвал? Коленчатый вал расположен в нижней части двигателя, снизу он прикрыт картером, заполненным моторным маслом. Вал закреплен в подшипниках, которые удерживают его и не дают смещаться, иногда для его усиления используются дополнительные упоры. Но есть исключение – в оппозитных двигателях коленчатый вал располагается выше, по центру ДВС.

Проверка датчика путем определения значения индуктивности

Второй способ проверки работоспособности ДПКВ – это проверка значения индуктивности. Он основан на способности современных мультиметров измерять индуктивность. Этот метод является более сложным, его проведение требует использования:

— мультиметра с функцией измерения индуктивности или мегаомметра;

— сетевого трансформатора;

— измерителя индуктивности;

— вольтметра (в идеале, цифрового).

Для максимально точных результатов желательно обеспечить температуру воздуха в помещении в пределах 20-22 градусов. Для измерения сопротивления обмотки, как и в первом случае, используется омметр.

Затем нужно измерить индуктивность обмотки с применением специального измерителя. Для исправного датчика этот показатель составляет 200-400 мГн. При сильном отличии показателя индуктивности от этого значения можно делать вывод о неисправности датчика.

Затем с помощью мегаомметра измеряют сопротивление изоляции проводов катушки. При напряжении 500 В этот показатель должен быть не меньше 0,5 МОм и не выше 20 МОм. Если он получился другим, значит, катушка имеет нарушенную изоляцию. Для получения максимально точных данных замеры лучше выполнить несколько раз.

Есть во время ремонта случайно намагнитится диск синхронизации, нужно выполнить его размагничивание с помощью сетевого трансформатора. Опираясь на результаты проведенных измерений, можно сделать выводы об исправности датчика коленвала или необходимости его замены. Устанавливая прибор на место, нужно ориентироваться на расставленные при демонтаже метки и помнить о расстоянии между сердечником и диском синхронизации (от 0,5 до 1,5 мм).

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

  • нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
  • на холостом ходу обороты становятся неустойчивыми;
  • низкий уровень мощности двигателя транспортного средства;
  • снижение уровня динамики автомобиля;
  • двигатель не реагирует на зажигание, т.е. он не заводится;
  • машина дергается по ходу движения;
  • неконтролируемое повышение или понижение оборотов.

Причины поломки:

  1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
  2. Поломка зубьев задающего венца.
  3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
  4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
  5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Далее поговорим о признаках поломки. Каковы основные симптомы неисправности датчика коленвала? Такой вопрос является актуальным. Основными признаками выхода из строя регулятора положения коленчатого шкива можно назвать:

  1. Детонирование двигателя (стук гидрокомпенсаторов) при больших нагрузках или езде в гору на пониженных оборотах.
  2. Мотор стал работать менее устойчиво. В частности, на холостом ходу вы заметите падение и резкое увеличение оборотов. Кроме того, ваше транспортное средство может заглохнуть на холостом ходу как во время езды, так и при стопе на светофоре.
  3. Мотор не может работать на полную мощность, и это падение оборотов вы сможете заметить без приборных показаний. Мощность двигателя может периодически падать и подниматься, вне зависимости от каких-либо факторов.
  4. Значительное снижение динамических характеристик транспортного средства.
  5. С запуском двигателя внутреннего сгорания могут возникнуть проблемы.
  6. Кроме того, одним из самых заметных признаков поломки данного регулятора, как указано ранее, является невозможность запуска мотора.
  7. Еще один признак неисправности датчика положения коленчатого вала — пропадает искра, не совсем отсутствует, но периодически не появляется.

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Зачастую поломка ДПКВ заключается в их изношенности (при длительных поездках). Некорректная работа ДПКВ проявляется следующими признаками:

  • слабая мощность работы двигателя;
  • не работает двигатель, остановка работы двигателя при запуске – «глохнет»;
  • холостой ход дает слабые обороты;
  • самопроизвольное изменение частоты оборотов мотора.

Появление значка «Check-Engine» на панели управления (следует проверить двигатель), и ошибка бортового компьютера №0340 на 90% гарантируют причину неправильной работы двигателя по причине поломки датчика коленвала.

Для уточнения предполагаемой причины поломки, можно вычислить сопротивление датчика коленвала, а именно ее катушки (в норме – 550-700 Ом), с помощью мультиметра. В разделе сопротивления мультиметра, устанавливаем указатель на 2000 Ом, т.к. показатель нормы 550-700 находится в промежутке между 200-2 000 Ом.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Самостоятельная диагностика

Провести полную диагностику двигателя внутреннего сгорания ВАЗ 2112 можно на специализированной станции техобслуживания автомобилей. Стоимость такой операции может составлять несколько сотен рублей, кроме того, потребуется преодолеть определенное расстояние до сервиса на собственном автомобиле, что при ярко-выраженных проблемах в работе мотора довольно затруднительно.

Учитывая тот факт, что ДПКВ представляет собой пассивный электрический прибор, основные характеристики которого можно легко измерить с помощью мультиметра или тестера, то совершенно необязательно обращаться для проведения диагностики этой делали в специализированные мастерские.

Основные параметра ДПКВ ВАЗ 2112

Прежде чем приступить к самостоятельному определению неисправности системы зажигания ВАЗ 2112, не лишним будет ознакомиться с основными параметрами датчика коленвала, который серийно устанавливается на автомобили этой марки. Основными техническими характеристиками ДПКВ ВАЗ 2112 являются:

  • Сопротивление обмотки: 570–750 Ом.
  • Индуктивность обмотки: 540 мГн.

Измерив эти важнейшие параметры, можно определить целостность обмотки. Перегорание тонкого проводника внутри катушки является одной из самых частых причин выхода из строя этой детали, поэтому

Проверка с помощью мультиметра

Прежде всего, следует определиться с тем, где находится ДПКВ. Учитывая назначение этой детали, несложно догадаться, что она расположена на коленчатом валу или в непосредственной близости от него. ДПКВ ВАЗ 2112 располагается возле шкива коленвала, по которому крутящий момент передается на генератор электрического тока.

Датчик положения коленвала можно проверить с помощью мультиметра или любым другим прибором, позволяющим точно определить значение сопротивления обмотки. Работа выполняется в такой последовательности:

  1. Отсоединить клеммы датчика.
  2. Включить измерительный прибор и перевести его в режим измерения сопротивления.
  3. Подключить щупы мультиметра к контактам ДПКВ.
  4. Осуществляет измерение сопротивления обмотки датчика.

Если прибор не показывает наличия замкнутой электрической цепи, то это будет означать, что внутренняя обмотка перегорала. В норме сопротивления детали должно находиться в диапазоне 570 – 750 Ом. Учитывая тот факт, что датчик находится в труднодоступном месте, его можно вначале демонтировать, а уже после провести измерительные работы.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
