Датчики АБС: как проверить систему ABS

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Как проверить датчик АБС

Контролировать исправность датчика скорости можно, обратившись к специалистам автосервиса, или самостоятельно:

• Без специальных приборов;
• Мультиметром;
• Осцилографом.

Тестером (мультиметром)

Кроме измерительного прибора понадобится описание функционала данной модели. Последовательность выполняемых работ:

1. Автомобиль устанавливают площадке с ровным, однородным покрытием, зафиксировав его положение.
2. Колесо демонтируют для свободного доступа к датчику.
3. Штекер, используемый для соединения, отключают от общей проводки и очищают от грязи. Штекера задних колёс находятся в задней части салона. Чтобы обеспечить беспрепятственный доступ к ним нужно убрать подушку заднего сиденья и отодвинуть ковролин с шумоизоляционными матами.
4. Проводят визуальный осмотр соединительных проводов на отсутствие потёртостей, разрывов и нарушение изоляции.
5. Мультиметр выставляют в режим омметра.
6. Контакты датчика соединяют с щупами прибора и проводят замер сопротивления. Норму показаний можно посмотреть в инструкции. Если справочник отсутствует, то за норму принимают показания от 0,5 до 2 кОм.
7. Жгут проводов необходимо прозвонить, для того чтобы исключить возможность короткого замыкания.
8. Чтобы подтвердить работоспособность датчика прокручивают колесо и контролируют данные с устройства. Показания сопротивления меняются по мере увеличения или снижения скорости вращения.
9. Переводят прибор в режим вольтметра.
10. При движении колеса со скоростью 1 об/сек напряжение должно быть 0,25-0,5 В. При увеличении скорости вращения напряжение должно повышаться.
11. Соблюдая поэтапность, проверяют остальные датчики.

Сопротивление от 0,5 до 2 кОм на клеммах датчика АБС считается оптимальным

Статья в тему: Краска для дисков – защита или декорирование?

По замеренным показателям сопротивления определяют работоспособность датчиков:

1. Показатель снижен по сравнению с нормой — датчик неисправен;
2. Сопротивление стремится или соответствует нулю — межвитковое замыкание в катушке индукции;
3. Смена данных сопротивления при сгибании жгута проводки — повреждение жил провода;
4. Сопротивление стремится к бесконечности — обрыв провода в жгуте или индукционной катушке датчика.

Перед проверкой проводки на целостность необходимо узнать распиновку штекера модуля управления. После этого:

1. Размыкают соединения датчиков и блока управления;
2. Согласно распиновке поочерёдно прозванивают все жгуты проводов.

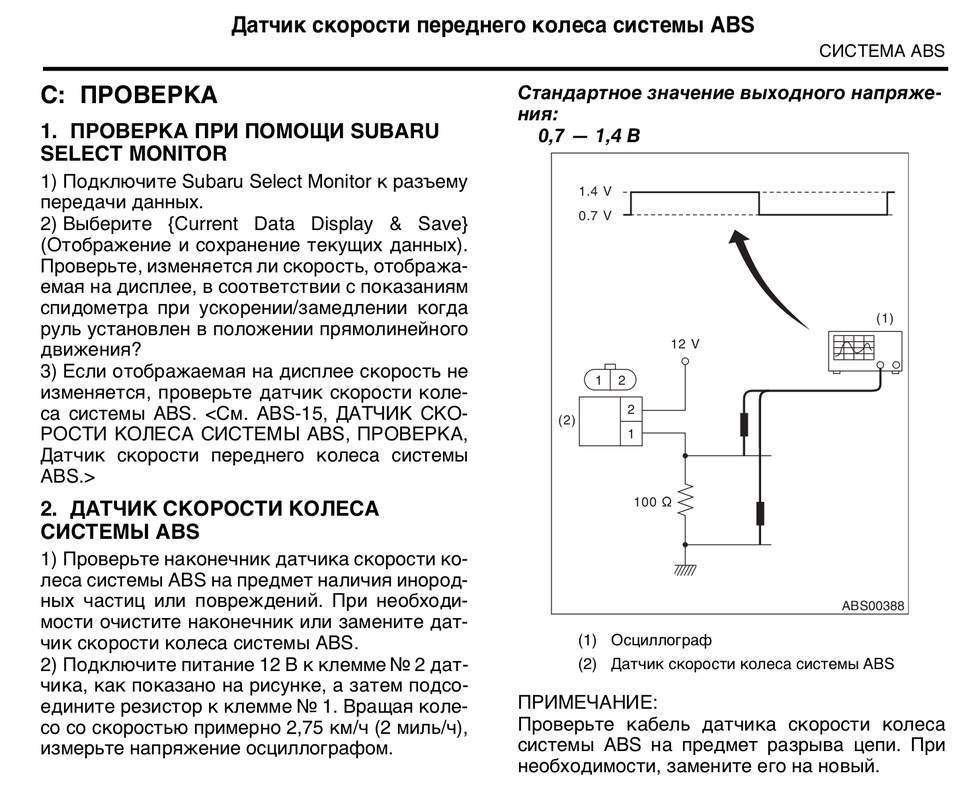

Осциллографом

1. Отсоединяют разъём устройства и очищают его от грязи.
2. Осцилограф через пины подключают к датчику.
3. Ступицу прокручивают со скоростью 2-3 об/сек.
4. Фиксируют график смены сигнала.
5. По той же схеме проверяют датчик на другой стороне оси.

Осциллограф даёт наиболее полную картину работы датчика антиблокировочной системы

Датчики исправны, если:

1. Зафиксированные амплитуды колебания сигналов на датчиках одной оси идентичные;
2. Кривая графика равномерная, без видимых отклонений;
3. Высота амплитуды стабильная и не превышает 0,5 В.

Без приборов

Корректную работу датчика можно определить по наличию магнитного поля. Для чего любой предмет изготовленный из стали прикладывают к корпусу датчика. Во время включения зажигания он должен притягиваться.

Кроме того необходимо осмотреть корпус датчика на предмет его целостности. На проводке не должны наблюдаться потёртости, разрывы изоляции, окислы. Соединительный штекер датчика должен быть чистым, контакты не окислены.

Как работает АБС

С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему начали устанавливать в 1970-х годах. Система ABS включает в себя блок управления, блок управления гидравликой, колесные тормоза и датчики скорости.

Основным устройством АБС является блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и оценивает их. Полученные данные анализируются, и система делает вывод о степени пробуксовки колес, об их замедлении или ускорении. Обработанная информация отправляется в виде сигналов на электромагнитные клапаны гидроагрегата, который выполняет задачу управления.

Давление подается от главного тормозного цилиндра (ГТЦ), который обеспечивает возникновение прижимной силы в тормозных цилиндрах суппортов. Благодаря толкающей силе тормозные колодки прижимаются к тормозным дискам. Вне зависимости от ситуации и усилия водителя, нажимающего на педаль тормоза, давление в тормозной системе будет оптимальным. Преимущества системы заключаются в том, что каждое колесо анализируется и выбирается оптимальное давление, что предотвращает блокировку колес. Полное торможение происходит из-за давления в системе срабатывания тормозов, контролируемой АБС.

Так работает АБС. На автомобилях с задним и полным приводом имеется только один датчик касания, который находится на дифференциале заднего моста. Информация о возможности блокировки снимается с ближайшего колеса, и команда на необходимое давление передается на все колеса.

Устройство, управляющее электромагнитными клапанами, может работать в трех режимах:

1. При открытом впускном клапане и закрытом выпускном отверстии устройство не препятствует повышению давления.
2. Впускной клапан получает соответствующий сигнал и остается закрытым, при этом давление не меняется.
3. Выпускной клапан получает сигнал уменьшения давления и открывается, в то время как впускной клапан закрывается, а давление снижается, поскольку обратный клапан срабатывает.

Благодаря этим модальностям снижение и повышение давления происходит постепенно. В случае возникновения проблемы система ABS отключается, и тормозная система работает без ее участия. На панели приборов соответствующий индикатор выдает проблемы с АБС.

Признаки неисправности АБС

Первый признак сбоя в системе – индикатор на приборной панели. Когда датчик не тухнет в течение 6–10 секунд или включается во время движения, значит, система неисправна и не функционирует должным образом

Важно знать, что поломку модуля нельзя выявить только в неподвижном положении транспортного средства, некоторые сбои можно распознать только при движении на скоростях от 25 км/ч. Перед тем как приступить к поиску проблем вспомните, не меняли ли вы на колесах покрышки. Так как часто, чтобы сэкономить многие устанавливают шипованные покрышки в зимний период только на ведущие колеса

А так как диаметр немного увеличивается, то колеса начинают вращаться с разной скоростью, чем и вызывают мигание системы. Кроме того, бывают случаи когда датчик горит во время пробуксовки, но, как правило, в обоих случаях индикатор горит недолго или время от времени мерцает.

Система ABS

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае  при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC  полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и  тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

1. Отсоединяют штекер провода от блока управления.
2. Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
3. Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
4. Отрезают повреждённый участок провода, учитывая запас длины для пайки.
5. Снимают с отрезанного кабеля защитные чехлы и скобы.
6. На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
7. Припаять к концам нового жгута датчик и соединительный штекер.
8. Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
9. Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
10. Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

1. 5
2. 4
3. 3
4. 2
5. 1

(24 голоса, среднее: 4.4 из 5)

Главная →

Обслуживание и Ремонт →

Как проверить датчик АБС

Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.

Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.

Работа абс на автомобиле

При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.

При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.

Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.

Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.

Устройство датчика абс

Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.

Неисправности датчика абс

Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».

Проверка датчика абс

При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.

Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.

Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.

Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.

К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.

Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.

Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.

Особенности датчика Opel Vectra

Теперь пройдемся по особенностям автомобиля Opel Vectra. А основная из них кроется в том, что датчик этот выполнен в виде кольца и одет на ступицу. Поэтому проверить его не сложно, снова используя мультиметр, а вот заменить в случае повреждения сложно, поскольку придется снимать ступицу.

В целом же, путем обычного замера сопротивления можно оценить состояние любого датчика АБС, а также его проводки.

Какой бы элемент не использовался на авто, сопротивление его будет варьироваться в диапазоне 1,2-1,8 кОм.

Одним из главных условий при диагностике является не только величина сопротивления, а одинаковое показание сопротивления на всех датчиках.

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

1. Датчик аккуратно снимают со ступицы. Закисший крепёжный болт откручивают, предварительно обработав жидкостью WD40.
2. Защитный корпус катушки распиливают пилкой, стараясь не повредить обмотку.
3. С обмотки ножом снимают защитную плёнку.
4. Повреждённый провод сматывают с катушки. Ферритовый сердечник формой напоминает катушку для ниток.
5. Для новой обмотки можно использовать медную проволоку от катушек РЭС-8. Проволоку наматывают, чтобы она не выступала за габариты сердечника.
6. Замеряют сопротивление новой катушки. Оно должно совпадать с параметром исправного датчика, расположенного на другой стороне оси. Понижают значение путём отматывания нескольких витков проволоки с катушки. Для повышения сопротивления придётся заново наматывать проволоку большей длины. Фиксируют проволоку клейкой лентой или скотчем.
7. К концам обмотки припаивают провода, желательно многожильные, для соединения катушки со жгутом.
8. Катушку помещают в старый корпус. Если он повреждён, то катушку заливают эпоксидной смолой, предварительно расположив её в центре корпуса от конденсатора. Необходимо заполнить клеем весь промежуток между катушкой и стенками конденсатора, чтобы не образовались воздушные пустоты. После затвердения смолы корпус удаляют.
9. Крепление датчика фиксируют эпоксидной смолой. Ею же обрабатывают возникшие трещины и пустоты.
10. Корпус доводят до необходимых размеров при помощи напильника и наждачной бумаги.
11. Отремонтированный датчик устанавливают на штатное место. Зазор между наконечником и зубчатым ротором при помощи прокладок выставляют в пределах 0,9-1,1 мм.

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Самодиагностика АБС

Важно: Контроллер тормозной системы обесточивает реле клапана при обнаружении диагностического кода неисправности. Диагностический прибор в режиме «Data List» отображает, что реле клапана обесточено

Данное состояние не является неисправностью.

Важно: В целях безопасности рекомендуется не выезжать на автомобиле с подключенной диагностической аппаратурой. Исключением является выезд с целью проверки скорости вращения колес при условии соблюдения требований, предъявляемых к проводимому испытанию

Контроллер тормозной системы имеет функцию самодиагностики и может самостоятельно выявлять, а во многих случаях и изолировать, неисправности системы. При обнаружении неисправности контроллер тормозной системы заносит соответствующей этой неисправности код, включает контрольную лампу АБС и/или контрольную лампу EBD и при необходимости отключает АБС и/или EBD на время текущего цикла зажигания.
В каждом цикле зажигания контроллер тормозной системы выполняет самодиагностику, если скорость автомобиля > 6 км/ч и педаль тормоза не выжата или если скорость автомобиля > 15 км/ч и педаль тормоза выжата. В ходе самодиагностики проверяется работа всех электромагнитных клапанов, электронасоса и реле путем их включения/выключения. При обнаружении неисправности в память контроллера будет занесен соответствующий диагностический код.

Диагностика ABS своими руками

Самым первым признаком неисправности системы АБС является лампа на приборной панели

После того, как она загорелась, важно сразу произвести диагностику. Рассмотрим действия, которые необходимо выполнить при сбоях в работе АБС:

• Проверьте предохранители и реле блока управления антиблокировочной системы.
• Сравните давление в шинах – оно должно быть везде одинаковое.
• Изучите ротор каждого датчика на предмет загрязнения.
• Замерьте тестером сопротивление в каждом из датчиков при включенном зажигании. Приподняв колесо на домкрате и вращая его, наблюдайте за изменениями.
• Проверьте целостность проводов, идущих от датчиков к блоку управления.
• Проверьте целостность проводов идущих к гидравлическому блоку АБС.

Лучшим вариантом диагностики будет проверка с помощью подключения ноутбука  или смартфона к диагностическому разъёму – это позволит сэкономить много времени и моментально определить причину  поломки.

Проверка датчика АБС осциллографом

Перебои можно диагностировать и этим прибором, но его использование требует определенных навыков. Помимо этого, стоимость устройства достаточно высока. Учитывая перечисленные факторы, можно прийти к выводу — использование осциллографа оправдано только для техцентров. Но если вам вдруг попадется под руки такая “диковинка”, попробуйте провести диагностику своими руками.

Проверка датчика ABS на данном приборе позволяет получить визуальное представление об электросигнале. Частотность и амплитуда отражаются на дисплее, что дает “объемное” представление о корректности работы “антиблока”. Далее сравнивают и анализируют полученные данные. Сама работа похожа на процедуру с вольтметром, только к выводам подключается другой прибор. Об исправности устройства говорят следующие факторы:

• приблизительно равные значения показателей;
• отсутствие “скачков” при меньшем синусоидном сигнале;
• стабильная амплитуда колебаний с Max не более 0,5 В.

Есть ли хорошая альтернатива такой проверке? Тестирование ноутбуком (если интересны подробности, инструкцию вы легко найдете в Сети).

Сколько стоит на Мазда 3 замена датчика АБС: цены на оказание услуг и из чего они складываются

Формирование стоимости за ремонт машины – самый острый вопрос для владельца транспортного средства. Мы предлагаем действительно хороший ремонт по выгодной цене. Стоимость диагностики и замены датчика АБС зависит от нескольких факторов:

В каком именно месте расположено устройство считывания информации, на сколько затруднен доступ к нему. Какие детали придется снять, чтобы подобраться к датчику в плотную.
Количество времени, которое придется потратить на замену оборудования.
Срочность проводимых операций. Мастеру за выход во вторую смену требуется доплата.
Модель и марка автомобиля. В дорогих джипах или седанах процесс съема и наладки датчика происходит сложнее, чем в бюджетных транспортных средствах.
Переделка неудачного ремонта. Пытаясь сэкономить, владелец пытается сам отремонтировать машину. Это приводит к созданию дополнительных трудностей для последующего правильного ремонта в автосервисе

Посадочное гнездо может по неосторожности загнуться или контактная группа вовсе отломится, мастеру придется все это исправлять.

На стоимость услуги по замене АБС не может повлиять цена самого датчика. Измеритель можно приобрести в автосервисе или привезти с собой, если в нашем наборе такого не окажется. Следует помнить, что параметры новой детали должны полностью совпадать со старой. Посадочное гнездо, длина и количество подсоединяемых проводов.

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

1. Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
2. Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
3. Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

Совет. Иногда недобросовестные или несведущие автомеханики при ремонте подвески повреждают кольцо, а то и вовсе выбрасывают

Забирая машину у мастера, всегда проверяйте наличие этой важной детали

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

1. Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.
2. Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
3. Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.

Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.
