Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

  • 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
  • 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

  • Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
  • Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

  1. Переднее колесо поддомкрачивают и снимают;
  2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

    Основная тяга – трубка и гайки

  3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
  4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

    Предпоследний шаг по демонтажу

  5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

  • 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
  • 3, болт и гайка основной тяги – 62 Н*м;
  • 8, гайка крепления тяги к кузову – 21 Н*м;
  • 12, гайка на шпильке стабилизатора – 14 Н*м;
  • 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

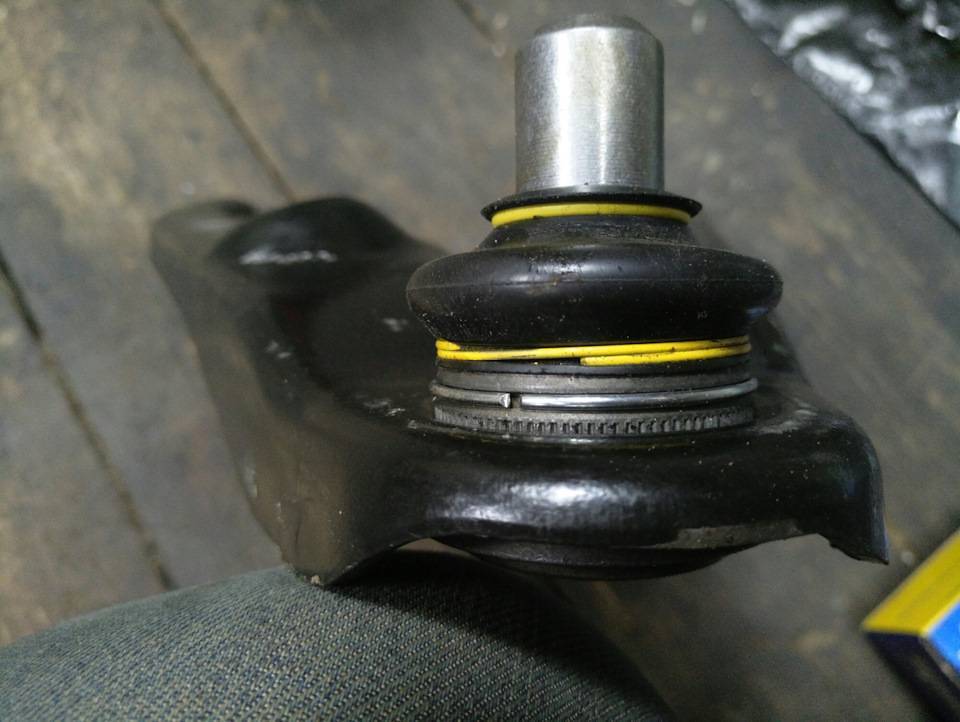

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Рено Логан замена шаровой опоры своими руками

Подвеска без исключения любого автомобиля неважно отечественного или иностранного имеет элементы шарового так называемого соединения, исключением не стал и Рено Логан. Прямо в подвеске данного транспортного средства присутствуют нижние шаровые опоры. Длительный срок эксплуатации авто может стать причиной износа этого узла (внешне это проявляется различными стуками)

При желании выполняется замена шаровой опоры в авто из Франции Рено Логан самостоятельно

Длительный срок эксплуатации авто может стать причиной износа этого узла (внешне это проявляется различными стуками). При желании выполняется замена шаровой опоры в авто из Франции Рено Логан самостоятельно.

Как правильно выбрать нужно такой элемент, как шаровая опора на авто своими руками мы и расскажем в этой статье.

Правильный подбор элементов шаровой на Логан

На сегодняшний день на рынке представлено огромное разнообразие автомобильных любых запчастей, в том числе и такая деталь, как шаровая опора, как от зарубежных, так и от отечественных производителей. Вы сможете найти шаровые опоры, отвечающие всем вашим требованиям (цена, качество, долговечность, надежность). Однако из-за обилия продукции владельцы «француза» Рено Логан часто теряются при выборе нужной детали, оригинальные запчасти имеют определенный артикул.

Специалисты рекомендуют отдавать предпочтение оригинальным элементам от компании Рено, в продаже есть шаровая опора для проведения действительно качественного, надежного ремонта подвески, чтобы добиться максимального срока службы деталей авто.

Поэтому мы не советуем вам экономить на приобретении оригинальных шаровых опор для Рено Логан.

В интернете можно найти множество печатных и видео инструкций как меняется шаровая опора. Далее мы постараемся рассказать каждый этап этого процесса в отдельности.

Фазорегулятор 2 Рено Меган 2

Подведем итоги

Из всего вышесказанного можно сделать вывод, что замена шарнира на Renault Logan – это достаточно простой и легко выполнимый процесс, с которым может справиться любой владелец данного транспортного средства. Замена шаровой опоры – процесс не быстрый, но вполне не сложный.

Главное требование – наличие качественных деталей, каждой из которых соответствует артикул и всех необходимых инструментов для непосредственного осуществления необходимых и качественных ремонтах работ.

И тогда замена пройдет успешно, и автомобиль сможет работать, как положена, а шаровая опора на долгое время будет в хорошем состоянии.

Масло кикс 5w30

Рено Меган 2 замена ремня грм

Что такое шаровая опора?

Таким образом, шаровая опора участвует в повороте колеса и без неё осуществление маневров не представляется возможным.

Рычаг Рено Логан. Шаровая под номером 2

Дополнительно узел обеспечивает правильную фиксацию ступице и колеса в горизонтальной плоскости в момент вертикальных перемещений.

Сколько шаровых опор на Рено Логан?

Рено Логан оснащается передней подвеской по типу МакФерсон. Это значит, что в её конструкции присутствует лишь одна шаровая снизу − с каждой стороны передней оси. Деталь расположена на нижнем рычаге, под ступицей. Её хорошо видно, когда автомобиль находится в подвешенном состоянии или на смотровой яме.

Как можно проверить шаровую опору на Рено Логан (видео)?

Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):

  1. Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
  2. Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
  3. Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
  4. Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.

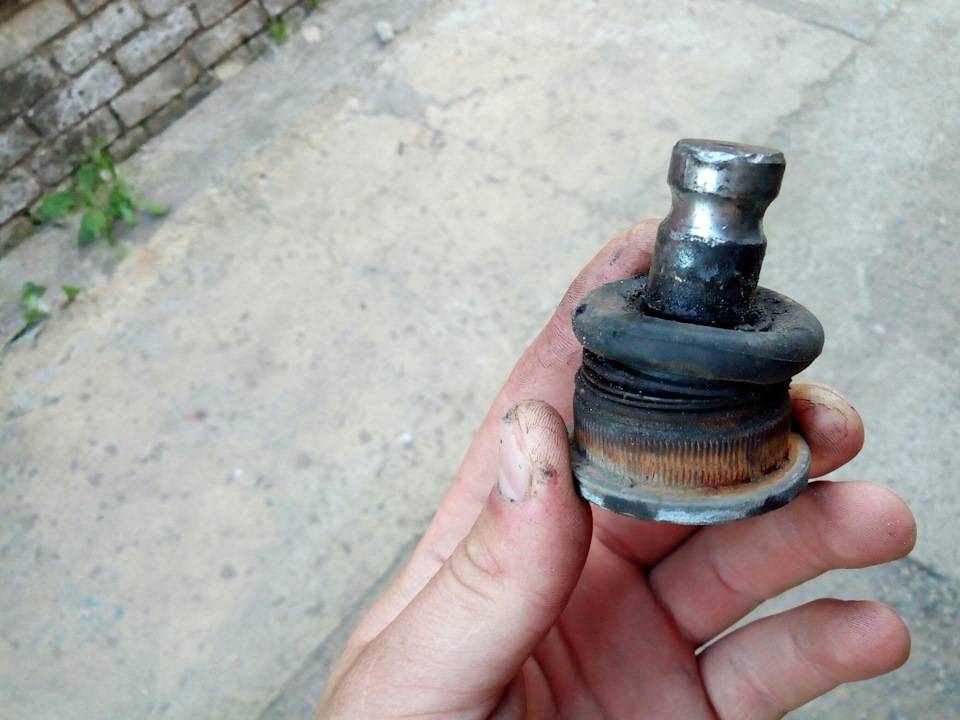

    Порвался пыльник — это отчётливо видно

Подбираем инструмент

Чтобы была успешно осуществлена замена шаровых опор, вам потребуется привлечь в свое расположение инструментальный набор, состоящий из:

  • подъемного устройства (можно ограничиться домкратом с «подстраховкой»);
  • накидных ключей или головок, размерность который варьирует от «82 до «32»;
  • естественно, трещотки и воротка;
  • молотка;
  • металлической щетки и приникающей смазки «WD-40» или ее аналога;
  • набора плоских и фигурных отверток (можно «Торкс»);
  • тонкого зубила и веретена (позволят выбить крепежные болты);
  • комплекта с оправками для перепрессовки новых опор;
  • приспособления для монтажа и извлечения стопорных колец.

Обладая обозначенным инструментом, вы без особых усилий сможете осуществить замену на модели Renault Logan.

Детальная инструкция по замене шаровой опоры

Постепенно мы подошли к самому важному, сложному и ответственному мероприятию – непосредственно замене шаровой опоры на «Рено-Логан». Мы постарались описать процедуру простыми словами, чтобы обычному автовладельцу было понятно, что, в каком порядке и для чего необходимо сделать

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении

Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении. Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им.

Как мы упоминали, в «Рено-Логан» рычаг и шаровая опора – одно целое, поэтому ремонт придется проводить комплексно. В буквальном смысле, конечно же, сперва потребуется снять рычаг. После того как автомобиль установлен на домкрат или подъемник, снимите колесо. Затем отвинтите гайку, на которой крепится сама опора. Здесь монтаж элемента подвески выполнен не конкретно на палец, а на дополнительный болт. Тот, в свою очередь, перетянут хомутом. Вот на этом болте и необходимо снять гайку.

Затем нужно снять кожух, которым закрыта опора от внешнего вмешательства

Выполнен он из пластика, поэтому важно не придавать ему усилий. Далее необходимо снять две гайки: на 13 и на 18

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно

После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно. После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг.

Когда вы думаете, как поменять шаровую опору на «Рено-Логан», возникает вопрос, можно ли это сделать отдельно от рычага. Часто рычаг не имеет рядом стоящего горизонтального стабилизатора. В этом случае демонтаж выполняется проще. В ситуациях, когда стабилизатор все же установлен, нужно снять и его гайку.

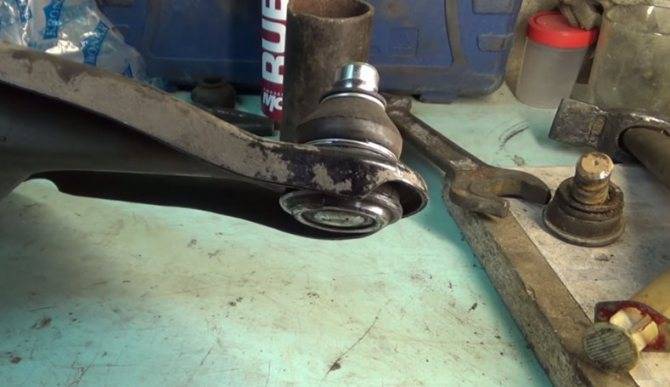

И так, рычаг снят, теперь можно приступить к демонтажу шаровой опоры. Воспользуйтесь инструментом под названием надставка. Возьмите новую опору и забейте ее в паз. Если она вошла слишком легко, это плохой знак. В этом случается рекомендуется посетить ближайшее СТО, в котором опытные мастера «подтянут» ее до упругого и надежного положения в пазе. Делается это при помощи сварочного аппарата и представляет из себя пару прихватов. Не переживайте о эстетической составляющей подобного решения. Это лишь говорит о том, что предыдущая опора разбухла и расширила родной паз. При последующей замене вы легко срежете прихваты.

После того как вы убедились в том, что шаровая установлена надежно, возвращайте на место рычаг. Будьте внимательны и соблюдайте следующий порядок действий:

  1. Первым делом нужно установить палец шаровой.

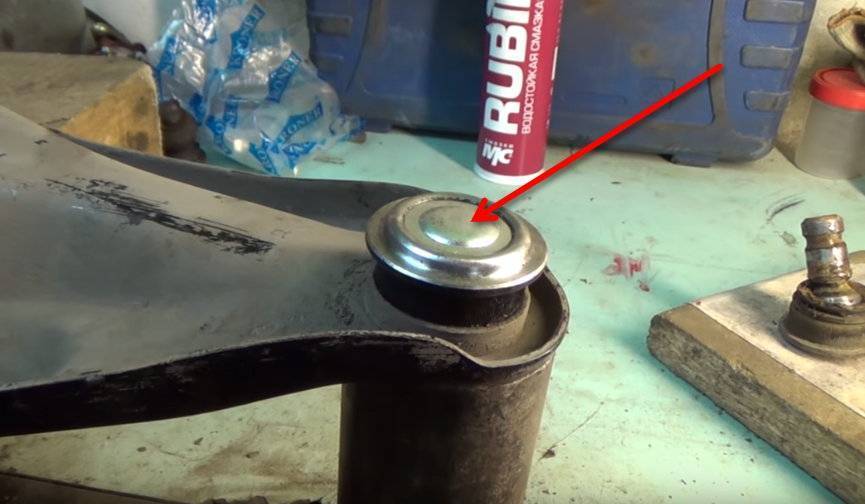

  2. Сразу после этого, используя молоток, необходимо забить сайлентблоки.

Мы не зря акцентируем внимание на порядок работ. В противном случае, палец шаровой опоры просто не удастся вставить в цапфу

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Предварительно стоит вернуть на место переднее колесо

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника. Предварительно стоит вернуть на место переднее колесо

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля

Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля. Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно.

Советы по замене

Несмотря на простоту работ по замене шаровых опор на Рено Логан, здесь имеются свои нюансы, которые должны быть учтены автовладельцем:

  • Главным минусом замены шаровой опоры без установки нового рычага является риск выскакивания новой детали из своего места. В этом случае руль может развернуться на 35-40 градусов, а деталь однозначно выйдет из строя (гарантированно повредится пыльник). В результате придется менять не только шаровую опору, но и рычаг. Чтобы исключить выпадение можно использовать «аналоги», оборудованные стопорным кольцом.
  • Некоторые специалисты рекомендуют «прихватывать» шаровую и рычаг с помощью точечной сварки в нескольких местах. Этого делать нельзя, ведь возрастает риск повреждения (перегорания) пыльника. При этом гарантий от повреждения никто не даст.
  • Рычаги Рено Логан идут вместе с парой сайлентблоков. Если при осмотре и проверке вы выявили неисправность этих узлов, лучше произвести замену в комплексе. Это связано с тем, что отдельная покупка сайлентблоков и шаровой опоры, если и позволит сэкономить, то небольшую сумму. Нельзя забывать и о том, что сайлентблок придется выпрессовывать.
  • Если вы меняли шаровую опору с демонтажем рычага или выполнили замену в комплексе, обязательно сделайте развал-схождение.
  • При раздельной замене опоры помните, что после удара молотком по рычагу последней также придется менять.
  • Вне зависимости от заменяемой детали старайтесь сохранить пластиковую накладку, устанавливаемую под кулак, а также стопорную шайбу (часто идет в комплекте с новой шаровой опорой).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Renault Kaptur 2020: новые опции и старые цены

Замена Рычага Шаровой Опоры На Рено Логан ~ VESKO-TRANS.RU

Как поменять шаровые опоры на Рено Логан?

Если автомобиль, в нашем варианте Рено Логан, находится в неизменной эксплуатации, смена шаровых опор

должна осуществляется вовремя, непринципиально, без помощи других ли вы станете проводить данные ремонт либо доверитесь спецам. Когда, поменять шаровую опору не в такой мере уж и трудно, главное, соблюдать поочередный ход работ для удобства снять рычаг фронтальной подвески. Однако обо что остается сделать нашему клиенту все по порядку.

Почему конкретно шаровой опоре уделяется столько внимания.

Нашему клиенту остается что существует, что условия эксплуатации автомобиля оказывают влияние на состояние данного узла самым конкретным образом, а потому что состояние дорожного покрытия в нашем государстве часто не самое наилучшее, то шаровые опоры приходят в негодность резвее, чем мы и производитель этому рассчитываем.

Диагностика шаровых опор на Рено Логан

Диагностику шаровой (она непременно должна проводить на подъемнике, чтоб колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только лишь самих шаровых опор, да и всей подвески целиком

При всем этом повышенное внимание необходимо уделить:

  • тем элементам, на страницах которых бывают вариации появляться механические повреждения, к примеру, рычагам;
  • резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре фронтальной стойки), при наличии на данных элементах разрывов, трещинок, скручиваний и т.п. изъянов, эти детальки следует поменять;
  • всем наконечникам, ну и понятно, самим шаровым опорам.

Замена рычага подвески и шаровой опоры на Сандеро, Логан

Меняем на Сандеро

,Логан в домашних условиях без подъемника и ямырычаг подвески передний в сборе сшаровой .

Чиатйте также: Как Снять Спинку Заднего Сиденья Мерседес 124

Далее проверка передней подвески производится следующим образом.

  • Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
  • Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
  • При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Необходимые инструменты

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

ЭТО ИНТЕРЕСНО: Снятие бампера рено дастер

Непосредственно процесс замены

  • Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
  • С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
  • После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
  • Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.

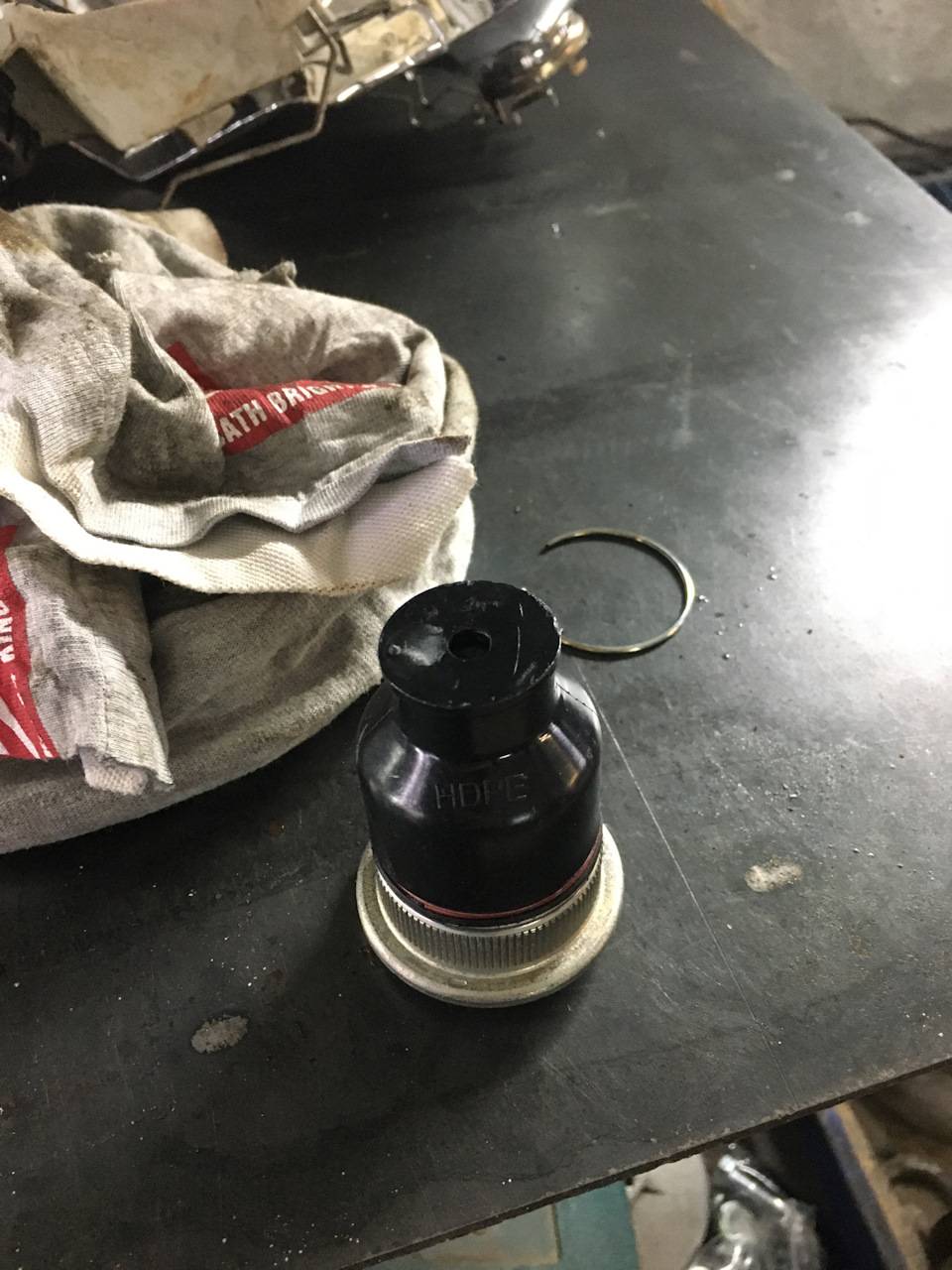

  • Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.
