Утечка тока в автомобиле: проверка мультиметром

Замер тока мультиметром

Перед началом работы нужно выключить все электрооборудование авто, в том числе магнитолу и сигнализацию. Если этого не сделать, то результаты замеров тестера будут неверные.

Мультиметр нужно включить в режиме работы амперметра с максимальным измеряемым значением 10 А. В разных моделях это можно сделать своим способом, как правило, измерительные провода подключаются в верхнее и нижнее гнездо.

Чтобы точно проверить ток утечки, рекомендуется доработать провода мультиметра, установив на щупы стандартные крокодильчики. Это поможет получить устойчивый контакт с клеммами аккумулятора, избегая искажения данных. Сделать это несложно, а крокодильчики можно приобрести в любом автомагазине.

Перед тем как проверить потерю тока на автомобиле, требуется снять минусовую клемму аккумуляторной батареи и отвести ее в сторону, чтобы избежать случайного контакта. После этого проверить надежность прикрепления массы на кузов, на снятую клемму подключается один крокодильчик, а на клемму аккумулятора подключается другой провод.

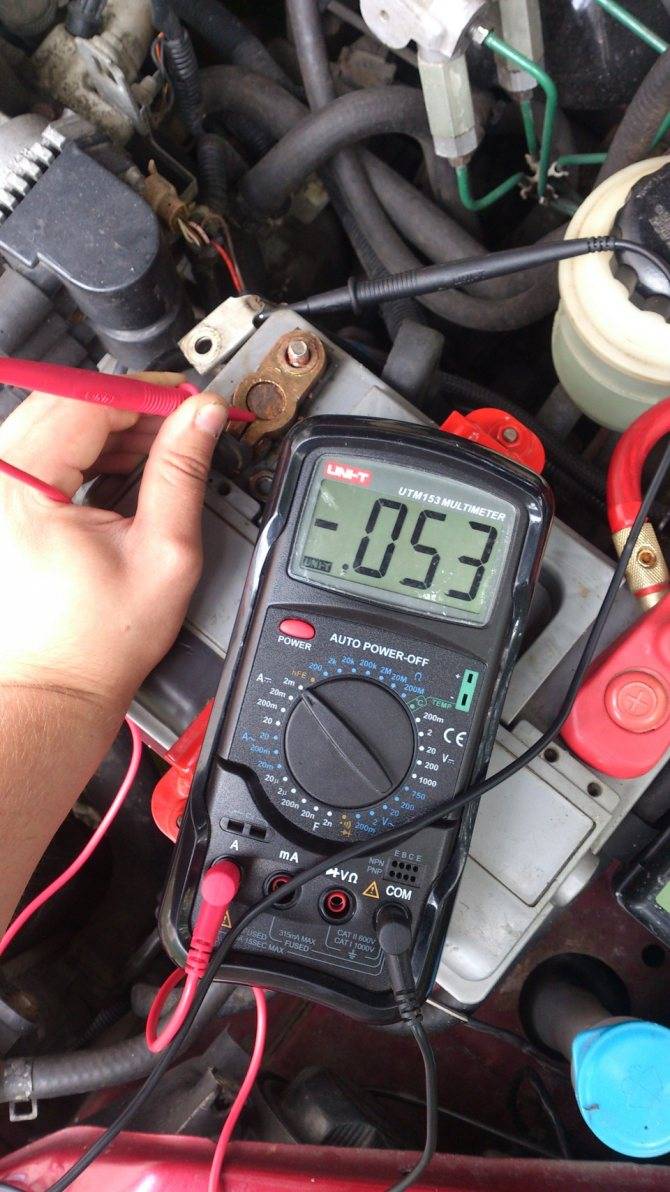

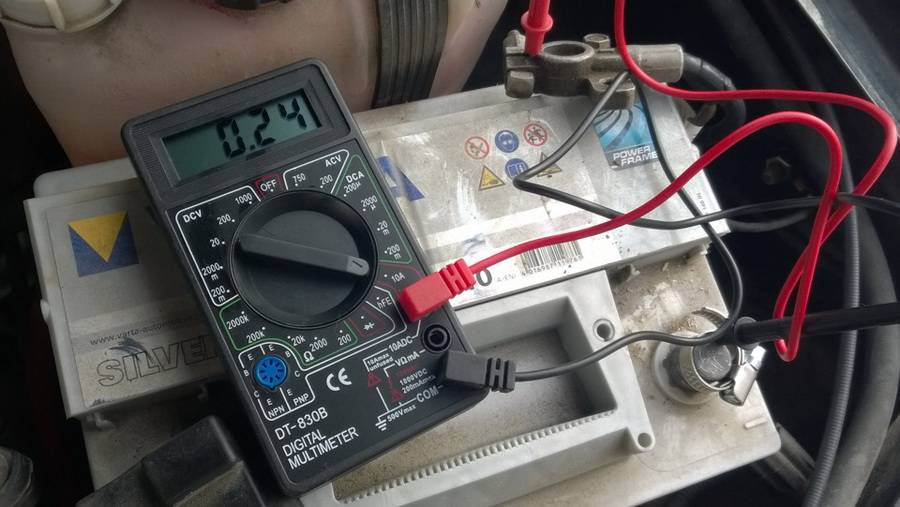

В результате проведенной процедуры на мультиметре появятся показания. Норма тока утечки на автомобиле составляет 0,08 А или 80 мА. Это означает, что все системы заизолированы нормально и при отключении нет замыкания на массу.

В идеальном варианте показатель составляет от 0,01 до 0,02 А или 10-20 мА. В случаях, когда ток на мультиметре превышает пороговое значение допустимой утечки в 0,08 А, необходимо найти, где это случилось, чтобы устранить проблему.

А при чем тут работа генератора

Генератор отвечает за восполнение заряда АКБ и в норме должен удерживать ток на одном уровне и сам может создавать проблемы. Во-первых, при недостаточной мощности или технической поломке, из-за недостаточного натяжения приводного ремня, генератор не может выдавать нужное напряжение. Его неисправность сказывается на стабильности работы бортовой электрики. Во-вторых, избыточное напряжение, созданное генератором, может ускорить износ других элементов электрооборудования, включая АКБ.

При пробое диодного моста генератора и замыкании его обмоток он сам может превратиться из источника электричества в потребитель и способствует еще большим протечкам и после того, как аккумулятор отдаст весь заряд, автомобиль потеряет работоспособность.

Протечки в бортовой электросети автомобилей, это одна из самых распространенных проблем. Их нельзя игнорировать, ведь со временем это может привести к серьезным поломкам.

Вовремя проводите диагностику электрооборудования на своей машине.

Другие причины разрядки АКБ

Если мультиметр не выявил повышенных
показателей расхода напряжения в авто с выключенным зажиганием, возможно
причина быстрой разрядки кроется в другом. Одна из них — старый АКБ, который
хуже держит заряд.

Фирменные
модели АКБ именитых брендов служат 5-6 лет, очень редко 8.
Обычные бюджетные аккумуляторы выхаживают 3-4 года, после чего подлежат замене.

Сильные морозы ускоряют разрядку аккумулятора.
Если летом машина спокойно заводилась спустя 2 недели простоя, то зимой при — 20
градусах АКБ сядет за 3-5 дней. При длительных холодах аккумулятор
дополнительно утепляют в подкапотном пространстве или снимают и заносят в дом,
оставляя машину запертой только на ключ (без сигнализации).

Поездки на короткие дистанции 1-2 км (близко
расположено место работы, в магазин и т. д.) не восполняют емкость АКБ.
Значительная энергия тратится на запуск, когда стартер раскручивает коленвал.
За следующий 1 км пробега генератор не успевает выработать столько энергии,
чтобы создать запас в АКБ. Постепенно заряд расходуется и машину не завести.

Частые простои в пробках со включенными
фарами, музыкой, дворниками, кондиционером или печкой тоже сильно садят АКБ.
Холостые обороты минимальны 700-800 в минуту, а потому зарядка аккумулятора
происходит медленно. Большое количество включенных потребителей приводит к
исчерпанию заряда. В таких случаях, когда плотность электролита еще в норме,
нужно просто купить зарядное устройство и периодически восполнять емкость от
розетки.

Причины возникновения

Причины возникновения этого явления могут быть различными. Для объяснения стоит разделить автомобили на старые и новые, а также учитывать комплектацию.

1. На инжекторных автомобилях ВАЗ-2110 причиной могут стать различные датчики: датчик скорости, холостого хода, распределения топлива. Частой проблемой этих устройств являются трещины в корпусе или целостность внутренней схемы, что приводит к короткому замыканию.
2. Классические модели ВАЗ-2107 не страдают от подобных проблем с датчиками, но общая электрическая схема подключения на подобных машинах сильно капризная. Первой причиной становится стартер. Его втягивающее реле не отходит и не до конца размыкает контакты. Также часто в цепь подключают устройства большой мощности, тянуть которые слабый генератор просто не в состоянии.
3. На совершенно новых авто, утечка тока может возникнуть по причине неправильного монтажа оборудования. Подключение дополнительных габаритных огней, усилителей, подсветки, стереосистемы выполняется без разделения. Часто эти системы подключают в дополнение к штатным, что является неправильным.
4. Старые машины страдают от утечки напряжения за счет плавленой проводки, соединений проводов без изоляции, неисправностей в оборудовании.
5. Кроме неправильного подключения оборудования и неисправностей в нем, причиной может стать короткое замыкание: прямое или непроизвольное. Прямое определяется практически сразу. При нем пробивает предохранитель. Непроизвольное происходит нечастыми касаниями «+» жилы к массе во время движения или после простоя автомобиля в сырую погоду на улице.

Утечка тока серьезная проблема, при которой в первую очередь страдает АКБ.

Как сделать грамотную проверку с тестером

Теперь разберем, как именно определить утечку мультиметром. Нам пригодятся:

• универсальный измеритель параметров тока;
• ключи гаечные;
• пассатижи.

Вот только предупредим сразу: данный метод, объясняющий, как можно проверить ток утечки аккумулятора мультиметром, предполагает присутствие помощника. Хотя при желании можно справиться и одному.

1. Прежде всего, необходимо отключить все бортовые приборы, все освещение, магнитолу, вытащить ключ из замка зажигания.
2. Далее откручиваем ключом и отсоединяем отрицательную клемму аккумуляторной батареи.
3. Теперь берем электротестер, ставим его в режим «10 А», один вывод этого аппарата прикладываем к отрицательной клемме аккумулятора, а второй вывод – к снятому с батареи проводу.
4. Здесь кроется ответ на вопрос, как проверить этот самый ток утечки? Нормальная величина достигает 70 мА. Если показания выше, надо искать источник потери.
5. Предположим, показания выше. Тогда просим помощника вскрыть блок предохранителей и начать аккуратно вытаскивать их по одному из гнезд. Напарник должен действовать пассатижами с изолированными ручками или штатными щипчиками!
6. Та цепь, при извлечении предохранителя которой, восстановилось нормальное значение ампеража, подлежит дальнейшей проверке.
7. Возвращаем на место предохранитель проблемной цепи, затем поочередно отсоединяем её звенья. Как только величина опять восстановится, станет ясно, где неисправное звено. То есть там либо дефектное устройство, либо нарушение проводки.
8. После успешного завершения процедуры, устраняем проблему, а клемму аккумулятора подключаем обратно.

Всю эту последовательность, как определить утечку на автомобиле, можно также изучить по видео.
Кстати, при этих работах с электропроводкой не забывайте об элементарных правилах безопасности:

• во-первых, наденьте резиновые перчатки;
• во-вторых, опустите окна в автомобиле – вдруг сработает центральный замок.

Ну и вообще: во всем соблюдаем осторожность

Конкретный пример с ВАЗ

Однако предположим, мультиметр так и не показал нормальный параметр ампеража при «прозвоне» всех цепей. Как тогда проверить ток утечки в машине?

Разберем подобный случай на примере автомобиля ВАЗ. Посмотрим, как проверить утечку тока на автомобиле ВАЗ 2110. Для этого нам опять понадобятся:

• мультиметр;
• ключи;
• плоскогубцы.

Действия таковы.

1. Допустим, мы извлекли поочередно все предохранители, одновременно проверяя показания, но мультиметр все время выдавал повышенный расход амперов.
2. Определяем дальше утечку тока в цепи автомобиля. Смотрим генератор.
3. Для проверки генератора заводим двигатель, включаем все электроприборы, габариты, противотуманки, затем проверяем измерителем в режиме вольтажа напряжение на выводах электродвигателя. Оно должно быть не меньше 12 вольт.
4. При исправности генератора проверяем стартер. Отсоединив его провода, смотрим, не исчезли ли потери электротока в разрыве клемма батареи – электропроводка.
5. Наконец, тестируем сигнализацию. Постоянно производим замер амперметром, при наступлении режима охраны смотрим на изменения показаний.

Таковы основные принципы, объясняющие, как определить утечку в собственном автомобиле тестером.

Как нельзя делать

В заключение укажем неправильные способы диагностики электрооборудования автомобиля, которые приводят к печальным последствиям. Для наглядности информация разложена по полочкам в следующей таблице.

Способ	В чем заключается	Чем опасен
Подключение амперметра к клеммам аккумулятора	Тестер в режиме амперметра подключают красным выводом к плюсу аккумулятора, а черным выводом – к минусу.	Происходит короткое замыкание внутри мультиметра, сгорает его предохранитель.
Установка нештатного предохранителя	В цепь, у которой перегорает предохранитель, вставляют другой предохранитель с увеличенным предельно допустимым амперажем – для дальнейшей диагностики цепи.	Чревато выгоранием всей проводки нескольких звеньев, возможен пожар.

К тому же, мы описали все возможные алгоритмы, помогающие проверить ток утечки на аккумуляторе автомобиля электрическим мультиметром. Приведенная информация наверняка окажется кстати столкнувшимся с такой проблемой автолюбителям.

Теперь почитайте про расточку двигателя и расточку блока цилиндров своими руками.

Ток утечки в автомобиле: что нужно знать

Если рассматривать ток утечки, нужно учитывать, что данное явление в большей или меньшей степени присутствует на многих авто. Это зависит как от конструктивных особенностей, так и от особенностей установки различного дополнительного оборудования.

Например, на многих моделях ВАЗ токи утечки большие изначально. Дело в том, что система питания на некоторых моделях отечественных автомобилей не до конца продумана, большое количество потребителей не отключаются после того, как водитель вынимает ключ из замка зажигания.

В результате потребители расходуют заряд, даже когда машина стоит закрытой. Конечно, в новых моделях (например, Лада Веста), такую проблему устранили, однако наличие дополнительных устройств и нештатного оборудования все равно может приводить к тому, что подобные решения «высаживают» аккумулятор. Основная причина — если установить те или иные устройства неправильно, высоки риски расхода заряда АКБ даже после отключения устройства. Давайте разбираться.

Прежде всего, причины утечки тока могут быть связаны как со штатным, так и нештатным оборудованием. Другими словами, выйти из строя или работать со сбоями может: генератор, стартер, аудиосистема, штатная сигнализация и т.д. Часто проблемы возникают и с проводкой.

Как правило, проблемы со стартером (например, стартер с подклинивающим подшипником) выражаются не только в том, что стартер плохо крутит. В подобной ситуации данное устройство будет сильно разряжать АКБ при каждом запуске двигателя.

Если поездки короткие, то от генератора восстановить заряд попросту не удастся. Само собой, через несколько запусков двигателя с неисправным стартером аккумулятор будет разряжен.

Однако на практике такие проблемы чаще возникают на старых авто или машинах с большим пробегом, агрегаты и узлы которых достаточно сильно изношены.

Что касается более «свежих» или полностью исправных авто, в этом случае обычно имеют место утечки тока по причине установки стороннего оборудования. Например, АКБ может сильно разряжать сигнализация или охранный комплекс, ЦЗ, магнитолы, усилители, сабвуферы, видеорегистраторы, GPS навигаторы, различные подогревы, подключенные зарядные устройства для всевозможных девайсов и т.п.

При этом важно понимать, что игнорировать проблему нельзя. Глубокий разряд АКБ выведет из строя даже новую батарею! Дело в том, что чаще всего используются кислотные аккумуляторы с электролитом из серной кислоты и дистиллированной воды

Так вот, серная кислота во время разряда в виде солей оседает на пластинах, соли превращаются в кристаллы и не растворяются.

Результат — падение емкости аккумулятора в несколько раз, понижение пускового тока и потеря работоспособности. Получается, нельзя допускать глубокого разряда АКБ, чего невозможно добиться при утечке тока.

Какая утечка тока является нормой

В автомобиле есть большое количество различных потребителей электроэнергии (сама проводка, реле, различные контроллеры и т.д.). Также «минус» АКБ прикручен к кузову (масса). Сам кузов имеет статическую энергию, что также приводит к утечке.

Так или иначе, но утечка тока будет даже на полностью исправно авто. Главное, чтобы она укладывалась в допустимые значения

Обратите внимание, показатели для разных машин будут отличаться (в зависимости от  размеров автомобиля, его оснащения и т.д.) Нормой можно считать малую утечку тока от 15 до 75 или даже 80 мА. Обычно, в среднем, утечка составляет около 40 миллиампер.

Если же ток утечки в несколько сотен миллиампер или даже в амперах, тогда необходимо проводить диагностику, так как в данном случае такой ток утечки явно говорит о проблемах.

Проблемы с аккумулятором

Поскольку главный признак утечки тока – быстрая разрядка аккумуляторной батареи, нужно знать причины, по которым это может происходить. Иногда бывает, что причина выхода АКБ из строя не утечка тока, а проблема именно с самой батареей. Среди причин, которые приводят к выходу аккумулятора из строя, выделяют:

1. Замыкание банки батареи вследствие повышенной нагрузки или брака.
2. Оплывание активных элементов цепи в силу длительности и интенсивности эксплуатации.
3. Повреждение пластикового корпуса из-за механического удара или низкой температуры.
4. Обрыв цепи при ударах, перегрузках и т.д.

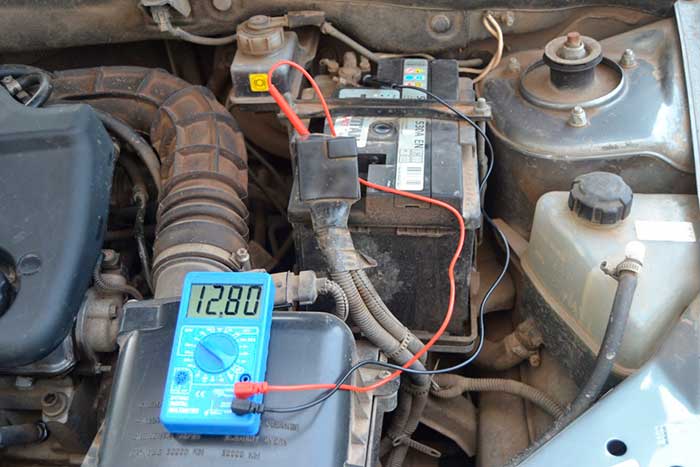

В этом случае надо замерить напряжение на аккумуляторе, и, если оно не отвечает номинальному, проблема не в утечке тока на потребителе и нужно менять АКБ.

Еще одна распространенная проблема – поломка одного из двух основных элементов электрической цепи – стартера или генератора. Стартер является самым мощным потребителем, в пиковые моменты сила тока в нем превышает 200 А. При неисправности обмотки стартера, он может потреблять ток, который не может обеспечить батарея, в результате чего двигатель не прокручивается. В этом случае требуется проверить стартер. С генератором проблема в другом – он может просто недостаточно заряжать аккумулятор, что не позволит получить нужную мощность для запуска двигателя.

Как проверить утечку тока

Для проверки понадобится амперметр, либо мультиметр с функцией измерения постоянного тока

А также гаечный ключ на 10 мм, чтобы отключить клемму 31 АКБ (минусовая клемма).

Внимание! Для замера отключать можно любую клемму (хоть плюс, хоть минус), но в целях безопасности лучше отключать минусовую! Если отключать плюсовую, то по неосторожности можно ключом коснуться металлических частей кузова и устроить короткое замыкание. Внимание! Перед отключением клеммы от АКБ все потребители должны быть выключены. Ключ извлечен из замка зажигания и взят с собой

Это, во-первых, защитит электрооборудование от скачков напряжения. А, во-вторых, обезопасит Вас от проблем, если при подключении клеммы обратно, сработает охранная система и закроет замки дверей, а доводчик закроет стекла

Ключ извлечен из замка зажигания и взят с собой. Это, во-первых, защитит электрооборудование от скачков напряжения. А, во-вторых, обезопасит Вас от проблем, если при подключении клеммы обратно, сработает охранная система и закроет замки дверей, а доводчик закроет стекла

Внимание! Перед отключением клеммы от АКБ все потребители должны быть выключены. Ключ извлечен из замка зажигания и взят с собой

Это, во-первых, защитит электрооборудование от скачков напряжения. А, во-вторых, обезопасит Вас от проблем, если при подключении клеммы обратно, сработает охранная система и закроет замки дверей, а доводчик закроет стекла.

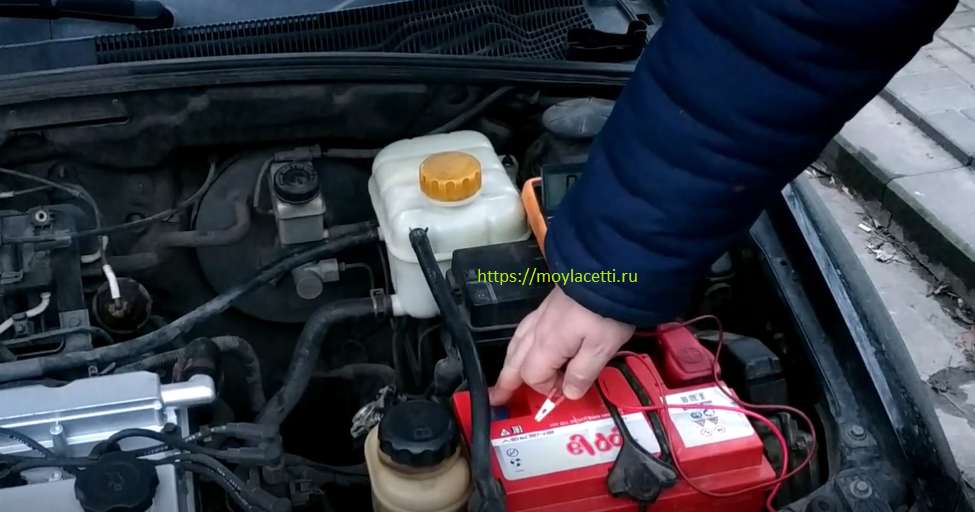

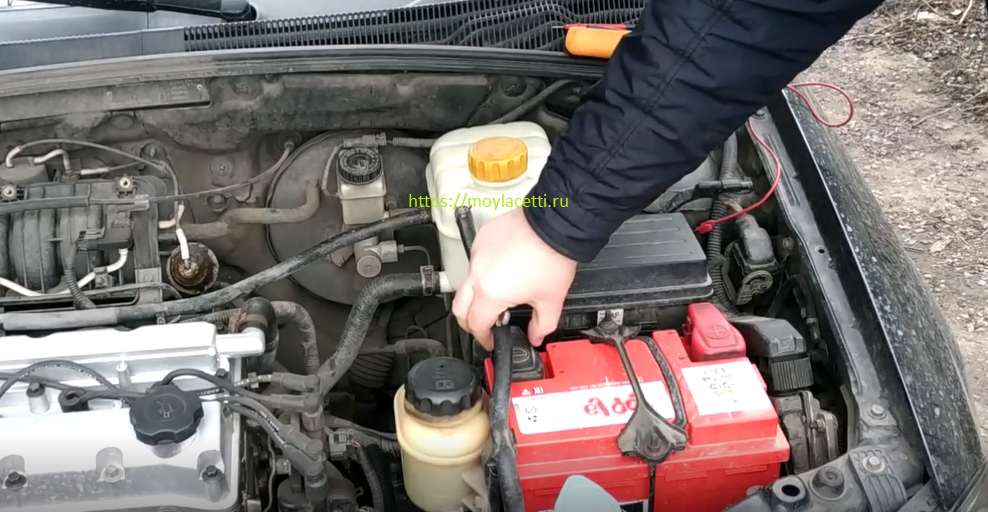

Отключаем клемму 31 АКБ

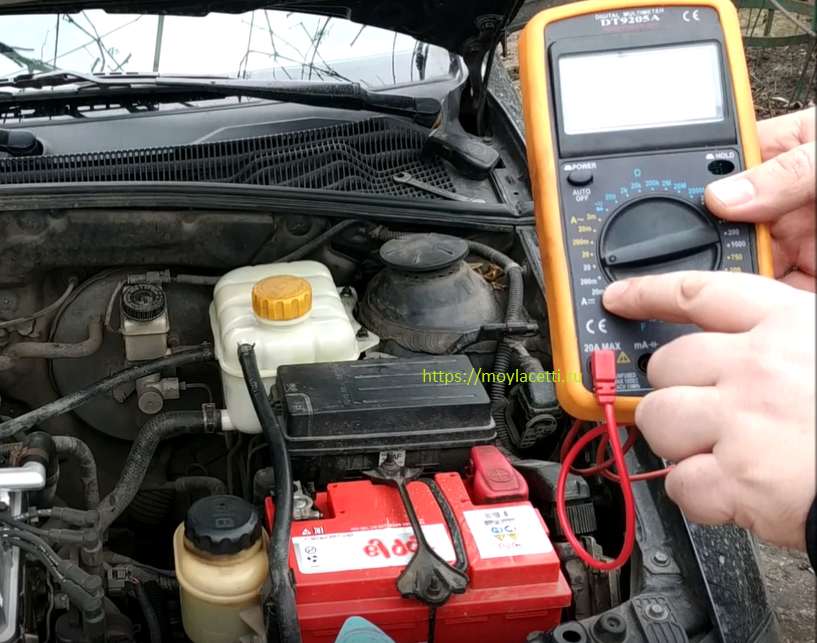

«Минусовой» щуп мультиметра подключаем к минусовой клемме АКБ

Возможно будет полезно — Как выбрать аккумулятор

Это удобно сделать через отрезок провода, так как щуп не всегда можно зафиксировать на клемме

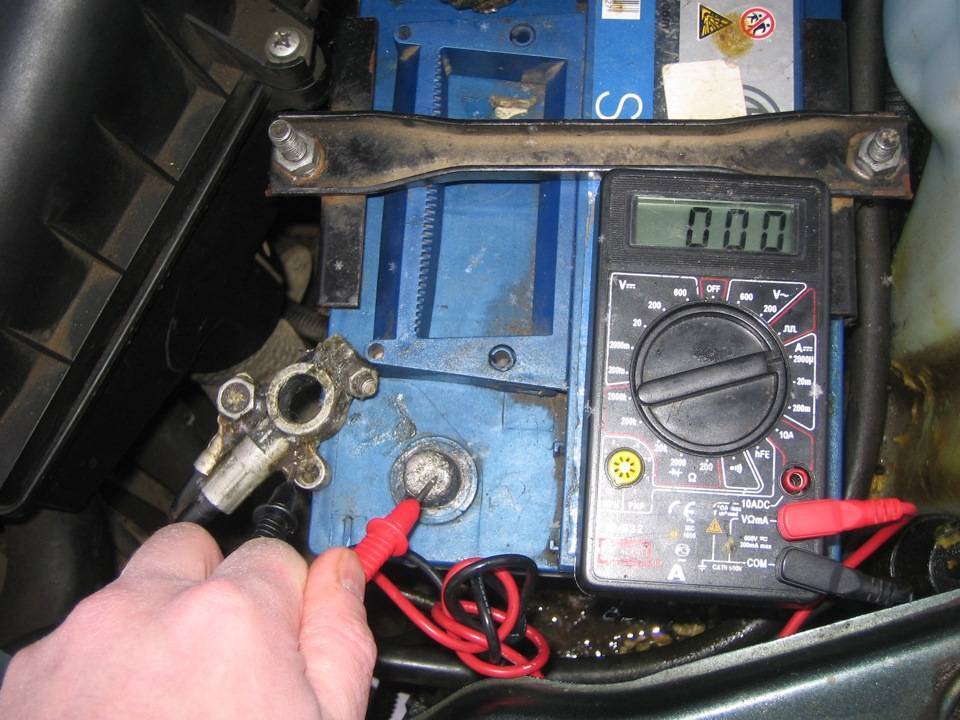

А «плюсовой» щуп подключаем к проводу, который мы отключили от АКБ. То есть, подключаем мультиметр последовательно (в разрыв цепи)

После этого отработает центральный замок (если есть) и на дисплее отобразится ток потребления системами автомобиля. Мы видим 140 мА

А теперь внимание! Не спешите делать выводы и проводить расчеты, через сколько этот ток разрядит АКБ. Просто сядьте на табурет и ждите примерно одну минуту

Через это время все системы авто перейдут в состояние покоя и Вы увидите реальный ток потребления или утечки

Просто сядьте на табурет и ждите примерно одну минуту. Через это время все системы авто перейдут в состояние покоя и Вы увидите реальный ток потребления или утечки

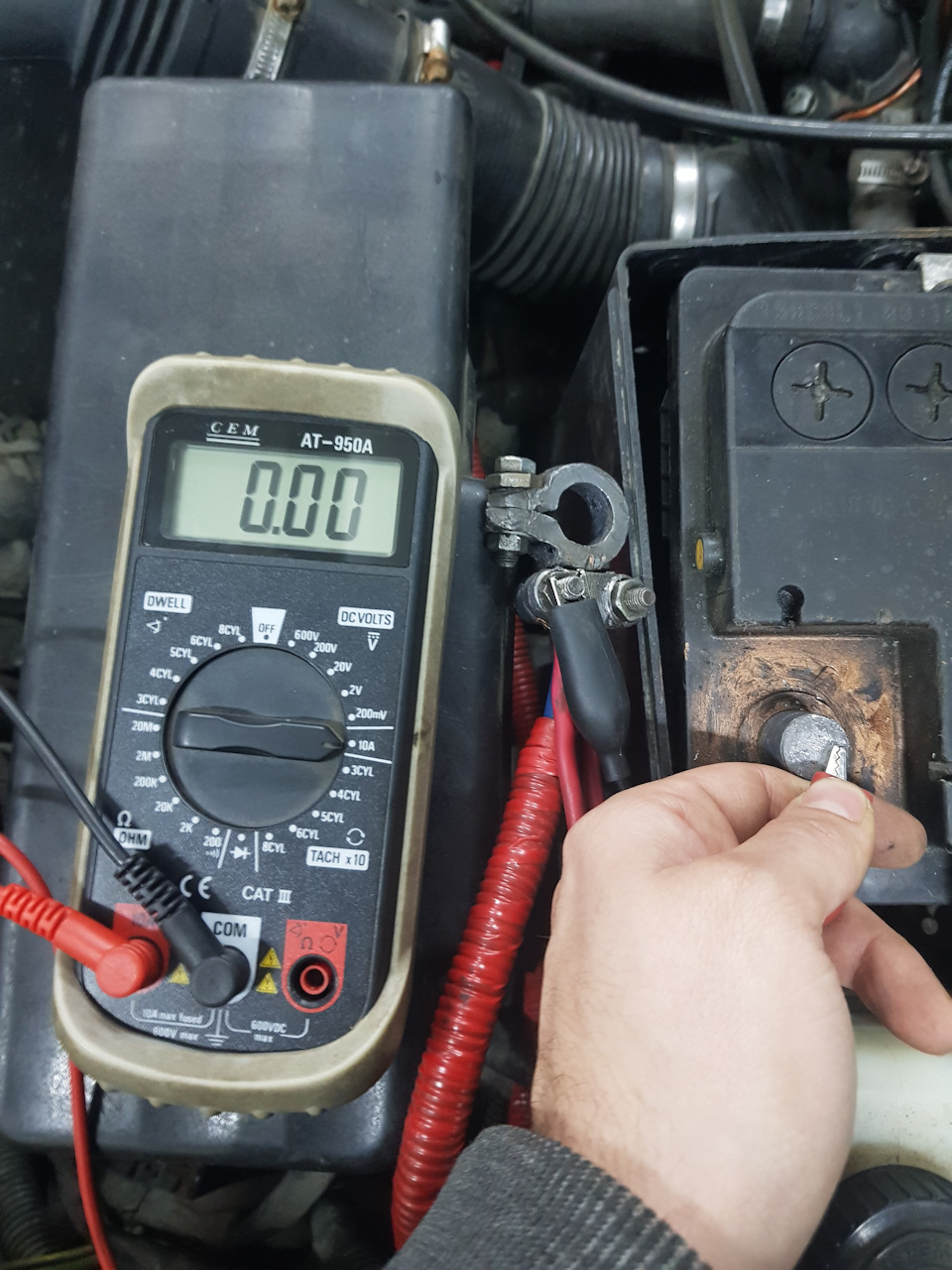

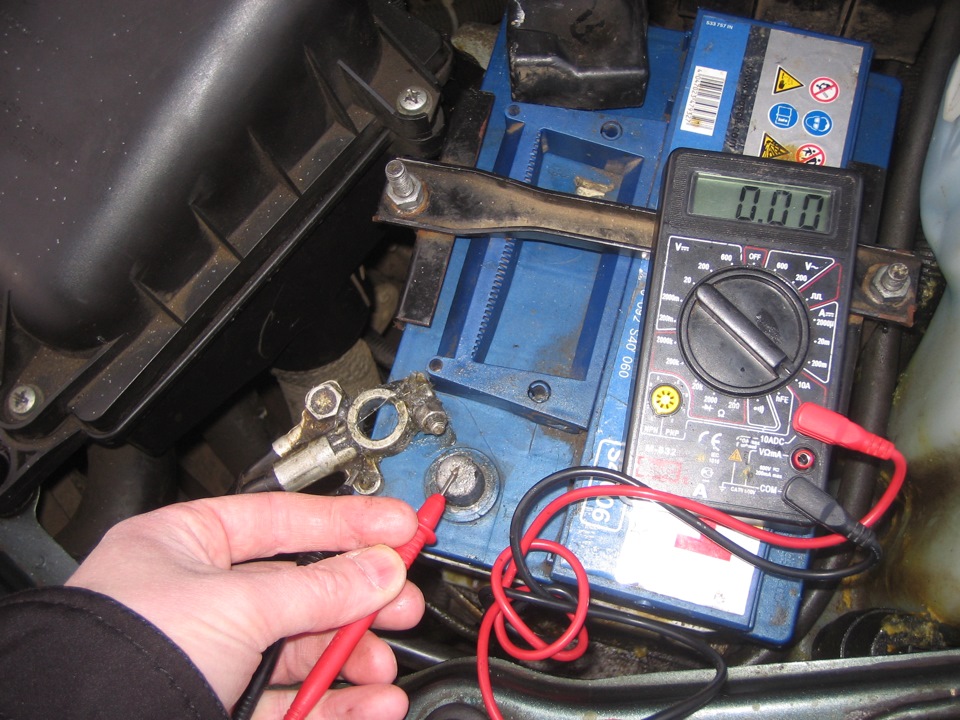

Как видим, показания обрели нулевые значения.

Примечание. На этом автомобиле отсутствует сторонняя сигнализация и отключена магнитола.

Вот так можно легко проверить ток утечки и ток потребления.

Самые распространенные причины

Оборудование автомобиля, которое запитывается от шины 30, и может служить источником утечки тока:

1. Автомагнитола

Наиболее вероятная причина. На большинство автомагнитол для поддержания энергозависимой памяти (хранения индивидуальных настроек, отсчета времени) подается питание по шине 30. Если магнитола неисправна, через нее может утекать ток. На исправной магнитоле также есть утечка тока, она обычно не превышает 10 миллиампер.

2. Автосигнализация

Охранное устройство автомобиля должно работать, когда все другие блоки отдыхают. Сигнализация также часто является причиной этого явления. Она и в нормальном состоянии может потреблять до 200 миллиампер тока, это тоже включается в утечку.

В хороших сигнализациях с обратной связью присутствует приемопередатчик, который может периодически связываться с брелоком, есть системы геопозиционирования, GSM и т.д. Сейчас производители автомобильных сигнализаций (например, PANDORA) своей целью ставят минимизацию тока потребления автосигнализаций в режиме охраны. Есть модели, где такой ток менее 20 миллиампер.

5. Генератор

На него всегда приходит напряжение с положительной клеммы АКБ. Если пробиты выпрямительные диоды в генераторе, он может разрядить аккумулятор за полчаса. Исправный генератор потребляет микроамперы.

7. Токи утечки, связанные с влажностью, загрязнением контактов

В реальных условиях эксплуатации автомобиля, особенно в холодное время года, на токоведущие проводники, контакты, разъемы попадает влага с различными примесями. Появляются токи электролиза.

О присутствии этого паразитного процесса свидетельствует зеленоватый и белый налет на контактах, проводах, клеммах, разъемах, словом там, куда добралась соль, кислота, щелочь и влага.

Электролиз не возможен без тока. Иногда токи утечки по этой причине достигают 0,5 Ампера (500 миллиампер) и более. Если электропроводка ухожена, обработана специальными составами, то утечка по этой причине обычно не превышает 5 миллиампер.

8. Ток саморазряда АКБ

В принципе, это тоже ток утечки. Многие замечали, что возле клеммы АКБ образуется налет. Это также электролиз. Он приводит к разряду аккумуляторной батареи. Есть еще и внутренний саморазряд, вызванный нарушением целостности пластин, качества электролита. Для пожилых аккумуляторов он может превышать токи утечки авто.

Устранение утечки тока в автомобиле

Методы устранения зависят от характера
проблемы. Если это перетертая изоляция, ее обматывают изолентой. В случае
больших повреждения проводки целесообразно заменить кабель целиком, проложив
новый. На концы провода, припаянные к клеммам надевают термоплавкие кембрики, и
припаливают их зажигалкой. Пластик обволакивает клемму и изолирует ее.

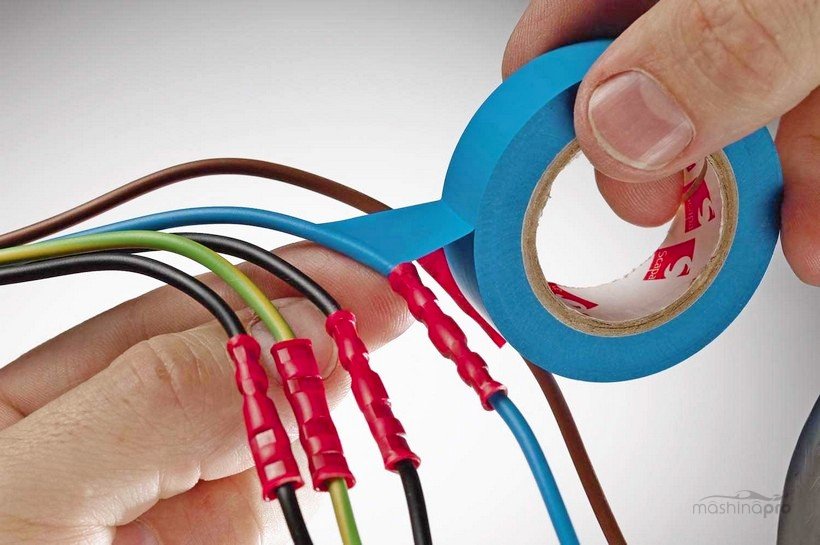

Изолирование провода
Изолирование изолентой провода с термоплавкими кембриками

Места с проводкой, замкнутой влагой, сперва
высушивают, добиваются изоляции контактов. Затем устраняют источник попадания
воды (меняют пластиковый блок, создают дополнительную защиту, заделывают
трещины и пр.). При не срабатывающем концевике, модуль разбирают и ищут обрыв
контакта или механическое заклинивание. После ремонта обязательно проводят
повторный тест мультиметром для проверки.

Проверка некоторых элементов сети

Если извлечение предохранителей не помогло определить, что стало виной утечки тока, то возможно, что потеря происходит в элементах, которые не подключаются через предохранители.

К таким элементам относится:

1. Стартер;
2. Генератор;
3. Элементы системы зажигания.

Чтобы выявить, какой из них поврежден и из-за этого потребляется ток АКБ, нужно тщательно осмотреть проводку, идущую к данным элементам, а затем поочередно отсоединять провода от них, пока такое действие не даст результат – потребление тока снизится до необходимых пределов.

Как проверить генератор на утечку тока

Одной из причин появления проблем может быть генератор. Для проверки этой версии стоит сделать следующие шаги:

1. Подключите щупы к клеммам АКБ.
2. Установите режим измерения напряжения.
3. Запустите мотор.
4. Включите печку, ближний свет и нагрев заднего стекла.
5. Контролируйте параметр.

Для контроля утечки используйте вольтметр. С помощью метода можно выявить проблемы с генератором. После подключения к клеммам на генераторе будет около 12.46 В. На следующем шаге заведите машину и убедитесь, что показания увеличились до 13.8-14.8 В. Если после включения приборов напряжения ниже 12.8 В или при 1500 оборотов в минуту превышает отметку 14.8 В, значит, источником проблем является генератор.

В случае, когда ток утечки превышает 2-3 А, для поиска неисправности используйте обычный гаечный ключ. Приложите его к шкиву генератора и посмотрите, магнитится он или нет. Если это происходит, диоды и катушка неисправны.

Проверка сигнализации на утечку тока

Следует также произвести проверку потребления тока сигнализацией, для этого:

1. Поставьте машину на сигнализацию, после чего сразу проверьте потребление тока, и запомнить значение.
2. После еще раз выполните замер, но не раньше, чем через 5 минут. Именно столько нужно, чтобы сигнализация стала в режим ожидания.

В таком режиме она потребляет меньше энергии, поэтому при замере после 5-минутного ожидания расход тока должен снизиться.

Если утечка тока не снизилась, следует проверить правильность подключения сигнализации.

Проверка утечки тока на стартере

Причиной неисправности может стать проблема со стартером, который потребляет максимальный ток во время пуска двигателя. Определить неисправность с этим узлом труднее всего, ведь автовладельцы сразу «грешат» на АКБ или генератор.

Для проверки сделайте следующие шаги:

Открутите «плюс» от стартера. Уберите его в сторону, чтобы не прикоснуться к «массе». Подключите мультиметр к клеммам

Обратите внимание на потребление тока. Если оно снизилось, стартер неисправен

Для точного определения утечки можно воспользоваться токовыми клещами.

Алгоритм действий такой:

Разместите клещи вокруг «минуса», который отходит от АКБ. Заведите мотор три раза

Обратите внимание на ток при каждом пуске. Он должен составлять от 143 до 148 А

Максимальный параметр можно достигать 150 А.

Если полученный показатель существенно меньше, причиной являются проблемы со стартером. В таком случае его необходимо отремонтировать, а при невозможности заменить.

Проверка утечки тока на аккумуляторе

Причиной неисправности часто является АКБ. Для проверки версии достаточно измерить напряжение на клеммах и корпусе аккумуляторной батареи.

Алгоритм такой:

1. Заглушите двигатель.
2. Подключите красный провод мультиметра к «плюсу», а черный — к «минусу».
3. Убедитесь, что на уровне 20 В параметр находится на уровне 12.5 В.
4. «Плюс» оставьте на клемме, а «минус» приложите к корпусу в месте расположения пробок или следов испарений.

При наличии утечки на корпус напряжение составит около 950 мВ, но должен быть «0». После переключите прибор в режим измерения «Ампер» и измерьте параметр. Ток утечки может достигать 5.06 А. Для решения проблемы необходимо снять АКБ с автомобиля и очистить корпус от загрязнений.

Неправильное подключение магнитолы

Классическая ошибка – и классический же способ разрядить аккумулятор. Дело в том, что современные магнитолы рассчитаны на использование только при замке зажигания, установленном в положение «аксессуары» (АСС) или при включенном зажигании, для чего используется отдельный сигнальный провод, подключаемый к замку зажигания. Плюс же питания магнитолы напрямую идет на аккумулятор.

Без ключа такую магнитолу не включить, что и подвигает иногда людей намертво соединить провод ACC от магнитолы с плюсом зажигания, чтобы она включалась всегда. Но проблема в том, что при штатном подключении все время, пока ключ вынут из замка, в магнитоле под напряжением остается минимум цепей. Запускает этот «спящий» режим минимального энергопотребления отключение напряжения на выводе ACC.

Если же магнитола выключена кнопкой на панели, а напряжение на выводе ACC сохраняется, то вместо «спящего» режима большинство моделей переходят в режим ожидания, когда энергопотребление гораздо выше. Таким образом, неправильно подключенная магнитола способна добавить 40-50 мА к общему току утечки.

Сюда же отнесем и усилители – их напрямую запитывают аккумуляторы, а для энергосбережения используется сигнальный провод, управляемый магнитолой. Сами понимаете, сколько способен «высосать» мощный усилитель, если случайно сорвать этот провод, доставая что-то из багажника и оставив усилитель включенным.

Отчего возникает ток утечки?

Как правило, если двигатель не запускается нужно поменять аккумулятор. В 90 % случаев изношенная АКБ является причиной того, что ваш автомобиль упорно не желает заводиться с утра. Ну а если все-таки запускается, но плохо и работает с перебоями на холостых, то причина в свечах зажигания, но это отдельная история.

Однако если вы удостоверились, что аккумулятор исправен (при помощи мультиметра), но проблема имеется то причину нужно искать в подключенных электроприборах.

Плохой контакт клемм АКБ — одна из причин ее быстрого разряда

Даже в выключенном состоянии магнитола потребляет определенное количество энергии, поэтому за ночь она может существенно просадить аккумулятор. За один день — это не будет очевидно, но, если автомобиль простоит 4-5 дней без движения, то есть высокая вероятность что он не заведется.

Другой не менее распространенной причиной утечки тока из АКБ является грязная окислившаяся или поврежденная электропроводка. Чаще всего это происходит при внештатном подключении электроприборов – провода располагаются неправильно и либо греются (отчего происходит расплавление изоляции и как следствие короткое замыкание при контакте с корпусом авто) либо загрязняются, окисляются и начинают давать сбои в электросети.

Однако если вы проверили все системы, и проблема не найдена, то стоит посетить СТО обратиться к автоэлектрику, который проведет полный технический осмотр электросети автомобиля, проверит правильность подключения сигнализации, магнитолы или штатных электроприборов.

Дело в том, что иногда после ремонта или замены того или иного агрегата его могут неправильно установить или подключить, в результате чего он может начать потреблять существенно больше энергии. Обычно это происходит при обращении в нелицензированные «гаражные» ремонтные мастерские.

Почему садится аккумулятор — основные причины утечки

Основной причиной повышенного разряда аккумуляторной батареи (АКБ) является неисправность электрооборудования. Причём неисправность может быть и неявной. Стартер с разбитыми подшипниками может крутить, но потреблять повышенный ток. Сильно разряженный аккумулятор просто не успевает пополнить энергию во время поездки, и после нескольких пусков батарея оказывается полностью разряженной.

Неисправная охранная система или музыкальный центр могут отлично справляться со своими обязанностями, но потреблять в несколько раз больше энергии, чем, как говорится, положено по штату. Особенно неприятна такая неисправность именно в системе охраны, работающей на стоянке длительное время.

Ну и самой серьёзной проблемой будет утечка тока. Если она относительно небольшая, скажем, пол-ампера, то во время поездки будет компенсироваться генератором. Но при выключенном зажигании проблема проявит себя по-настоящему — утром на стоянке запустить двигатель может не получиться.

Что вызывает утечку тока? Причин не очень много. К примеру, неудачная конструкция автомобиля. На некоторых старых моделях ВАЗ, в частности в ВАЗ 2110, ток утечки изначально велик. Недаром владельцы этого автомобиля на длительной стоянке скидывают наконечник с клеммы АКБ или устанавливают размыкатель массы и пользуются им.

Далее, износ электропроводки и оборудования. Если машина старенькая, то электрооборудование вроде работает, но даже в отключённом состоянии потребляет энергию. Колодки забиваются пылью, провода трескаются и промасливаются, изоляция перетирается.

Вызвать чрезмерную утечку может и нештатное оборудование, если оно установлено неспециалистом и непродуманно. К примеру, навигатор может продолжать вычислять своё место расположения, держа связь со спутниками даже при выключенном зажигании. Музыкальные центры, регистраторы и прочее подобное сервисное оборудование тоже могут работать некорректно, продолжая потребление энергии даже при выключенном зажигании и при отсутствии хозяина.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Отсюда делаем вывод: если наш аккумулятор заметно садится даже не на очень длительной стоянке, то не стоит бежать в магазин за новым или лезть в генератор. Сначала нужно выяснить, не виновата ли в этой проблеме повышенная утечка тока.

Датчик детонации

Этот датчик считывают ударную волну при сгорании топливно-воздушной смеси в цилиндрах. При его неправильной работе ухудшается динамика и возрастает расход топлива.

Значения сопротивления достаточно серьезно отличаются на разных автомобилях. Обычно на иномарках это от 500 до 1300 кОм.

Также можно измерить напряжение. Для этого нужно снять датчик с автомобиля и подключить к нему мультиметр.

По датчику нужно постучать (например, металлическим ключом), таким образом имитируется ударная волна. В большинстве случаев при небольших нагрузках нормальным считается напряжение в 20-40 милливольт. Если значения при постукиваниях вообще не меняются, датчик неисправен.

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

• Диоды в выпрямителе генератора (20-45 мА);
• Магнитола (до 5 мА);
• Сигнализация (10-50 мА);
• Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

• Нештатная магнитола;
• Дополнительные усилители и активные сабвуферы;
• Противоугонка или вторая сигнализация;
• Видеорегистратор или радар-детектор;
• GPS-навигатор;
• Любое оборудование с питанием через USB, подключенное к прикуривателю.
