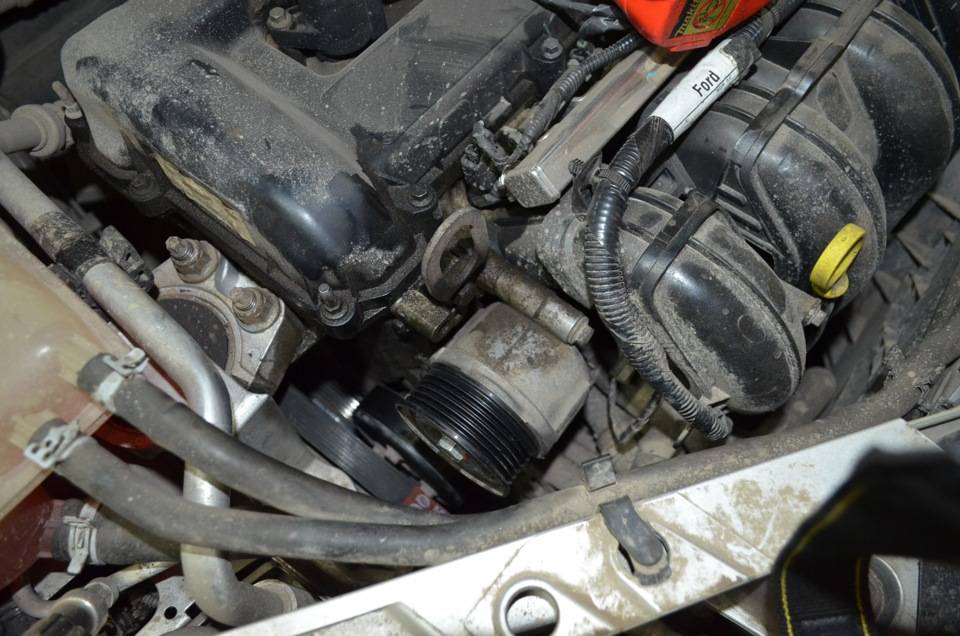

Снятие генератора для замны на Форд Фокус 2 с двухлитровым двигателем

Замена щеточного узла

Наиболее распространенными поломками, по которым приходится снимать генератор, являются износ графитных щеток и подшипников ротора. Эти неисправности можно отнести к механическим и устранить их можно самостоятельно.

Для замены щеточного узла потребуется всего лишь ключи на 8 и 10, а также плоская и крестовая отвертки.

Щеточный узел располагается под задней крышкой, и полная разборка генератора не потребуется. Чтобы заменить щетки, необходимо демонтировать заднюю крышку, и для этого:

Выкручиваем вторую гайку на шпильке, к которой подсоединяется силовой кабель;
Ключом на 8 скручиваем три гайки крепления крышки;
Отверткой выкручиваем винт клеммной перемычки;
Снимаем крышку.

После демонтажа крышки, остается выкрутить три винта щеточного узла, снять его, установить новый и собрать все обратно.

Весь процесс работ описан в официальной инструкции.

Помимо щеток, сняв заднюю крышку можно также поменять регулятор напряжения и выпрямительный мост.

Что касается подшипников, то для их замены придется полностью разбирать узел.

Неисправности, связанные с электрической частью – обрывы обмоток, их замыкание и иные поломки ремонтируются только в специализированном сервисе.

В ряже случаев такие неисправности устранить не удается и генератор просто заменяется на новый.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Особенности ремонта генератор ФОРД

Если возникли неполадки в работе генератора авто ФОРД, следует обратиться в сервисный центр, где будет произведена диагностика на профессиональном оборудовании с целью выявления истинных причин поломки.

Возможно, с генератором все в норме и ему не требуется дорогостоящая операция замены, так как проблема заключается в обрыве проводов управления, которую можно легко устранить.

Чаще всего ремонт генераторов ФОРД требуется из-за выхода из строя реле регулятора. Кроме того, неполадки генератора ФОРД могут возникнуть из-за выхода из строя диодного моста. Такая поломка обычно является следствием неисправности аккумулятора либо дополнительных нагрузок, сверх предусмотренных производителем.

Еще одна причина выхода из строя или некорректной работы генераторов авто ФОРД — износ подшипников и щетки.

Кузов

Кузов тяжело переносит соленые зимы. С приходом весны «зацветает» пятая дверь и крышка багажника. Вздутия образуются через 1-1,5 года эксплуатации под госномером и возле хромированной накладки. Коррозия одолевает задние колесные арки и задние крылья (в углу около бампера). Перекраска помогает лишь на 2-3 года. Пороги часто облезают под воздействием пескоструй от колес. Сколы на кузове постепенно ржавеют. На этом фоне резко выделяется капот, который не подвержен коррозии, а сколы почти не покрываются ржавчиной. Впрочем, такие характеристики металла стали нормой для большинства автопроизводителей, и на фоне любых других марок авто этот недостаток не являются из ряда вон выходящими.

Электрооборудование. Аккумулятор и генератор.

Снятие

ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом

Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Неследование этим указаниям в результате может привести к травматическим последствиям

ПРЕДУПРЕЖДЕНИЕ: Система подачи топлива после выключения зажигания остается под давлением в течение продолжительного времени. Перед началом выполнения любого ремонта следует сбросить давление топлива. Неследование этим указаниям в результате может привести к травматическим последствиям.

1. Сбросьте давление в топливной системе.За дополнительной информацией обратитесь к Разделу 310-00A.

2. Снимите ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.

3. Опустите автомобиль.

4. Выверните болт крепления расширительного бачка системы охлаждения.

5. Высвободите расширительный бачок системы охлаждения из зажима и закрепите его в стороне.

6. Отсоедините бачок рабочей жидкости усилителя рулевого управления и закрепите его в стороне.

7. Рассоедините и отсоедините жгут электропроводки двигателя и закрепите его в стороне.

8. Отсоедините провод заземления.

9. Рассоедините штекерный разъем и отсоедините клапан очистки угольного фильтра системы контроля над парами топлива.

10. Отсоедините вакуумные магистрали от клапана очистки угольного фильтра системы контроля над парами топлива.

11. Отсоедините вакуумную магистраль угольного фильтра системы контроля над парами топлива и снимите клапан очистки угольного фильтра системы контроля над парами топлива.

12. Рассоедините штекерный разъем датчика температуры головки цилиндров.

13. ПРЕДОСТЕРЕЖЕНИЕ: Следует защитить генератор от загрязнения. Неследование этому указанию в результате может привести к преждевременному выходу генератора из строя.

Закройте генератор безворсовым материалом, чтобы предотвратить его загрязнение.

14. ПРИМЕЧАНИЕ: Соединения питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Соединения возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.

Отсоедините питающий и возвратные топливопроводы от регулятора давления топлива.

15. Отсоедините провод заземления.

16. ПРИМЕЧАНИЕ: Отметьте положение опоры двигателя.

Выверните болты крепления передний опоры двигателя.

17. Сдвиньте двигатель в направлении передка автомобиля и установите один из болтов крепления на место в отверстие под задний болт, чтобы предотвратить перемещение двигателя назад.

18. Рассоедините электрические соединения генератора.

Снимите защитный колпачок (при наличии).

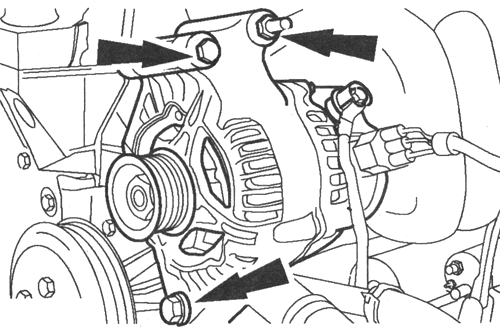

19. Выверните болт крепления генератора.

20. ПРИМЕЧАНИЕ: Болт крепления следует полностью высвободить из кронштейна, хотя на этой стадии болт вывернуть невозможно.

Полностью выверните болт крепления генератора.

21. Снимите генератор.

Выверните болт крепления генератора.

Процесс замены генератора на Форд Фокус 2 с двигателем на 1.6

Замена генератора на Ford Focus 2 выполняется по нижеприведенной инструкции.

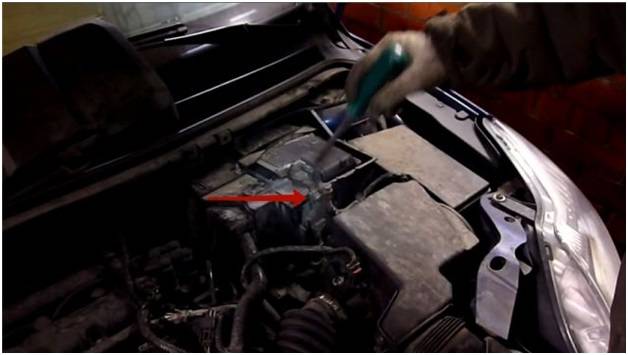

Открутить болт крепления бачка гидроусилителя.

Отсоединить патрубок.

Снять бачок.

Отсоединить силовой провод.

Отсоединить провод от генератора.

Отсоединить разъем.

Открутить нижний болт генератора.

Открутить верхний болт.

Открутить гайку.

Вывернуть шпильку.

Изъять шпильку.

Снять генератор.

Установить новый узел.

Вкрутить шпильку

Установить пластину.

Вкрутить болт.

Надеть ремень.

Натянуть ремень.

Проконтролировать установку ремня.

Провернуть шкив.

Установить бачок.

Подсоединить колодку.

Прикрутить провод.

Установить бачок ГУР.

Проверить работу генератора.

Замена генератора на Форд Фокус, двигатель 1.6

Прежде чем преступить к описанию того как заменить генератор на автомобиле Ford Focus с мотором 1.6 несколько слов о признаках, которые свидетельствуют об отсутствие зарядки. И так в данном случае во время движения из-под капота автомобиля стал слышен гул, по всей вероятности этот гул исходил от генератора. Как следствие этого на приборной доске загорелась лампочка аккумулятора, что означало отсутствие зарядки. Потом отключились подушки безопасности, об этом свидетельствовало загорание индикатора AirBag. Следом за этим отключился бортовой компьютер и машина заглохла.

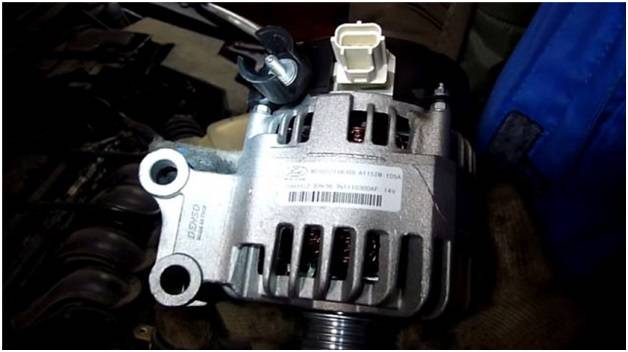

Производитель Форд устанавливает на Ford Focus генераторы фирмы Denso, номер по каталогу FORD # A 115 IM, на 105 А и 14 V

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

запускаем двигатель;
выжидаем пока обороты не стабилизируются;
включаем фары;
на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Это интересно: Замена оптики, лампочек в передних фарах, габаритных ламп на Hyundai Solaris своими руками

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику. Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

10.6. Ford Focus II. Снятие и разборка генератора — «ВАЖНО ВСЕМ» — автотранспортный портал

Нажав на фиксатор, отсоединяем колодку проводов от разъема генератора.Снимаем защитный колпачок.Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора.Снимаем наконечник провода с вывода генератора.Головкой «на 15» отворачиваем болт нижнего крепления генератора.Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.Вынимаем болт……и снимаем кронштейн бачка гидроусилителя.Сдвигаем генератор со шпильки……и вынимаем генератор из моторного отсека.Маркировка генератора Устанавливаем генератор в обратной последовательности.РАЗБОРКА ГЕНЕРАТОРАРазбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.Ножом очищаем герметик с внутренней стороны кожуха……и снимаем кожух генератора.Очищаем от герметика гайку крепления вывода генератора.Головкой «на 10» отворачиваем гайку……и снимаем вывод генератора.Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения. Снимаем шайбу, установленную под гайкой.Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.Снимаем щеткодержатель с регулятором напряжения в сборе.Снимаем с щеткодержателя защитную пленку.Снимаем крышку щеток.Отверткой разжимаем три вывода выпрямительного блока.Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.Снимаем выпрямительный блок. Для проверки короткого замыкания обмотки ротора на «массу»……подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.Для проверки обрыва обмотки ротора……подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и нужно заменить ротор или генератор. Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.Для проверки обрыва в обмотках статора……подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки статора.Для проверки короткого замыкания обмотки статора на «массу»……подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.Для проверки замыкания в положительных диодах выпрямительного блока……«плюс» тестера (в режиме омметра) подсоединяем к выводу генератора, а «минус» — к одному из выводов выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов. Для проверки замыкания в отрицательных диодах «плюс» тестера подсоединяем к одному из выводов выпрямительного блока, а «минус» — к нижней пластине выпрямительного блока. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных диодов. В обоих случаях необходимо заменить выпрямительный блок.Для проверки регулятора напряжения……подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях — в регуляторе пробой, если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях регулятор нужно заменить.Сборку генератора выполняем в обратной последовательности. При этом, обжав выводы выпрямительного блока на выводах обмотки статора……пропаиваем места их соединения. Перед установкой щеткодержателя укладываем на заднюю крышку генератора защитную пленку щеток. Утопив щетки, устанавливаем щеткодержатель на место……и устанавливаем крышку щеток.

Снять Генератор Фокус 2 1.8

На самом деле, все автомобилисты были поставлены задачи с генератором. Для ремонта агрегата эта деталь абсолютно необходима. В статье будет рассказано о том, как можно снять генератор с Ford Focus 2-го поколения и 2-литрового двигателя, мы также опишем процесс конкретно.

Видео о замене генератора на 2,4-литровый двигатель Ford Focus:

Видеоматериал процесса демонтажа генератора на транспортном средстве. Аспекты, тонкости и хитрости процесса.

Обозначение генератора справа.

Есть два способа снять генератор с помощью Ford Focus II 2.7.0. Первый вариант прост. Это требует удаления продукта снизу, все из которых требуют ямы или подъема немедленно. Если в проходе нет ни 1-го, ни другого, то появляется более сложный метод. демонтаж сборки через верх.

Чтобы разобрать генератор с Ford Focus II 4.0, вам понадобится комплект оборудования, 2-3 часа времени (взятый со склада, а также экономия, уход от практики, редко достается нашему клиенту), а также знания в дизайне автомобиля , Рекомендуется иметь электрическую схему двигателя и, в частности, электрическую сборку устройства. Что вам нужно сделать, это посмотреть на оба способа демонтировать генератор Ford Focus 2.4.

Начиная специально для выполнения работы, машину следует загнать в яму, как это называется подъемник. В начале работы будут проводиться под капотом. Что нам нужно сделать, это пройти процесс:

Снимите клемму аккумулятора и найдите натяжной ролик.

Замена генератора на Форд Фокус

Снимите нижнюю опору генератора.

Открутите крепление трубки кондиционера.

Отсоединяем блок проводки от генератора.

Этот вариант снятия генератора потребует разборки дополнительных деталей, которые сможет снять редкий автомобилист. Если вы не уверены в своих силах, то вам следует обратиться за помощью к специалистам. Что нам нужно сделать, это продолжить:

Как и в первом методе, мы выполняем операции с 1 по 3.
Мы демонтируем правую фару, чтобы добраться до верховых частей.
Теперь найдите болт, который фиксирует деталь, и открутите ее.

Обозначение нижнего болта крепления генератора.

Используя длинную лебедку, откручиваем крепление генератора.

К выбору генератора для автомобиля следует отнестись более серьезно. Это зависит от характеристик продукта, от того, как измеряется заряд батареи и от напряжения на плате. Для Ford Focus 4.5, помимо оригинала, есть несколько аналогов, которые устанавливаются на автомобиль.

Ремонт генератора ford focus 2 105 amp

На всех секундах Focus с 2-литровым двигателем установлены генераторы Denso с номером детали 30667071. Средняя цена продукта в Российской Федерации составляет около 20 000 рублей.

Часто при замене генераторной установки 120 А заменяет 105.

Помимо оригинала, в магазинах автозапчастей вы всегда найдете большое количество аналогов, которые легко можно установить на автомобиль. Что вам нужно, рассмотрим основные из них:

Когда наш клиент рассматривал вопросы, связанные с разборкой и выбором генератора для Ford Focus 2.7, стоило бы рассмотреть обстоятельства, при которых автомобилисту придется разбирать автомобильную часть:

При ремонте генератора.
Восстановите вспомогательные узлы, к которым узел не может получить доступ.
Для ремонтных работ и мелкий ремонт двигатель.
Ремонт кузовных деталей, требующих снятия генератора.
Для диагностики и ремонта электрических цепей бортовой сети.

Извлечение генератора из Ford Focus II 5.0 является распространенной, но сложной процедурой, требующей знания особенностей двигателя и моторного отсека. Ни один автомобилист не может справиться с этим процессом. И почему рекомендуется, для кого при регистрации появления затруднений предназначено обратиться в автосервис.

Все большее внимание следует уделять выбору деталей, так как эффективность и правильное функционирование бортовой сети зависит от свойств продукта. Помимо уникальных деталей, на машине установлено несколько аналогов

Процесс замены

Снятие генератора с Ford Focus II 2.0 может проводиться несколькими вариантами. Первый способ — достаточно простой. Он подразумевает снятие изделия с нижней части транспортного средства, при этом в обязательном порядке нужна яма или подъёмник. В случае если нет доступа снизу, то в силу вступает более тяжёлый способ — снятие узла через подкапотное пространство.

Генератор.

Чтобы провести снятие генератора с Ford Focus II 2.0 потребуется набор инструментов, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идёт так, как хочется), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему электроузла силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Вариант первый: снизу

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъёмник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

Сбрасываем клемму-минус с блока питания.
Отодвигаем самонатяжной ролик. Оттягиваем ролик.
Когда ролик отжатый, можно снять ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки.
Далее, добираемся до креплений. Для этого необходимо залезть снизу машины и демонтировать защиту двигателя. Зачастую болты крепления защиты — ржавые и рекомендуется предварительно применить ВД.
Находим колодку проводов питания генератора.
Отключаем колодку проводов от генератора. Скорее всего, этот процесс займёт много времени, поскольку месторасположения фишек питания неудобное и труднодоступное.
Теперь поднимаемся в моторный отсек со стороны капота. Найдя места крепления генератора, и при помощи головки на 10, на крайний случай ключа, снимаем их.
Снизу проделываем ту же операцию.
Чтобы снять генератор, в обязательном порядке, придётся снять вспомогательные узлы. Итак, первую откручиваем трубку кондиционера.
Теперь можно повернуть генератор, и снять плюсовой провод.
Далее, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ.

Проводим необходимые манипуляции на снятом узле.

Способ второй: демонтаж через подкапотное пространство

Этот вариант демонтажа генератора потребует обязательное снятие дополнительных деталей. Стоит учесть, что не каждый автолюбитель может это сделать, поэтому рекомендуется хорошо всё взвесить. Если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

Как и в первом случае, выполняем операции с 1 по 3.
Проводим снятие правой блок фары, чтобы было, как добраться к креплениям.
Находим болт крепления детали, и демонтируем его.
Лучше всего для выполнения операций использовать трещотку с длинным воротком.
Снимаем верхние крепления генератора, и поворачиваем его.
Затем необходимо отключить колодку проводов, и плюсовой провода.
Аккуратно снимаем и выводим генератор.

Интерьер

Тенденции в применении материалов отделки салона не обошли стороной и Ford Focus II. В целом они производят хорошее впечатление, но невысокое качество выдают множественные скрипы, появляющиеся с наступлением холодов. Чаще всего досаждают торпедо и обшивки дверей. Иногда посторонние звуки издают молдинги и внутренняя обивка багажника. Шумоизоляция средняя, но хуже всего заизолированы арки колес. Часто поскрипывают передние кресла, а при пробеге более 50 000 км порой отказывает механизм регулировки кресла по высоте — при частом его использовании.

После 150-200 тыс. км время от времени начинает сбоить дисплей на приборной панели, загораются индикаторы неисправности систем, и появляются беспорядочные сообщения об ошибках. Причина в сгоревшем процессоре или плохих контактах (необходимо пропаять).

Как проверить исправность генератора

В спорных ситуациях, когда однозначно по поведению машины сказать ничего нельзя, водители могут сделать «гаражную» диагностику аккумулятора. Существует несколько способов, каждый из которых имеет свой уровень точности. Для проведения более обширной диагностики водители могут протестировать отдельные компоненты энергосистемы авто, об этом будет рассказано в следующих подпунктах.

Перед проведением любых работ ознакомьтесь с важными правилами:

никогда не проводите тестов путем короткого замыкания на проверку искры;
не соединяйте клеммы разных конфигураций между собой, а также не подключайте к массе клеммы «В+» и «30»;
не запускайте генератор без подключения потребителя.

Рекомендуется работать в диэлектрических перчатках во избежание поражения электричеством, несмотря на невысокие напряжения.
