Снятие и замена рулевых наконечников на ВАЗ-2114 своими руками: видео внутри

Замена наконечников рулевой тяги на ВАЗ 2113, 2114, 2115.

Для выполнения работ вам потребуется съемник шаровых шарниров.

Процедура снятия

Снимаем переднее колесо с нужной стороны.
При помощи металлической щетки очищаем резьбу наконечника от грязи и обрабатываем проникающей смазкой.
При помощи ключа на 27 ослабляем затяжку контрагайки. При этом нужно удерживать соединительную муфту тяги при помощи ключа на 24.
При помощи накидного ключа на 19 откручиваем корончатую гайку пальца.
Достаем шплинт из отверстия шарового пальца тяги.
При помощи съемника выпрессовываем палец из отверстия поворотного кулака стойки передней подвески.
Выкручиваем наружный наконечник из соединительной муфты.

Процедура установки

Смазываем резьбу наконечника смазкой.
Закручиваем новый наконечник в соединительную муфту. Закручивать нужно примерно на то же количество оборотов, что и при выкручивании.
Вставляем палец в поворотный рычаг и закручиваем корончатую гайку.
Производим затяжку гайки моментом 27,1–33,4 Н·м (2,8–3,4 кгс·м) до совмещения отверстий в пальце и гайке.
Вставляем шплинт
Затягиваем контргайку муфты тяги моментом 121–149,4 Н·м (12,3–15,2 кгс·м).

После проведения работ по замене рулевых наконечников обязательно нужно сделать сход-развал.

Замена

Для работы вам, помимо самой машины и новых наконечников, потребуются следующие инструменты:

Домкрат;
Набор ключей;
Съемник;
Молоток и монтировка;
Жидкий ключ (WD 40, тормозная жидкость);
Штангенциркуль;
Пассатижи.

Перед работой надежно закрепите автомобиль. Поставьте его на ручник, под колеса установите противооткатные упоры. За несколько часов до ремонта обязательно обработайте резьбовые соединения жидким ключом.

Работа производится в следующем порядке:

Поднимается машина на домкрате. Желательно использовать подставку. Это позволит избежать падения автомобиля. Снимается колесо;
Руль поворачивается до упора на другую сторону. То есть, если работаем с левой стороны, нужно поворачивать руль вправо;
Гайка, крепящая наконечник зашплинтована. Шплинт вытаскивают, и ключом ” 19” откручивают гайку;
С использованием съемника выпрессовывают рычажный палец. Если нет съемника, то сделать это можно с использованием монтировки и молотка;
Замеряется длина наконечника штангенциркулем. Это позволит избежать поездки в сервис для выставления углов колес;
Откручиваем контргайку ” 27”, при этом, удерживается сама муфта ключиком ” 24”. Часто эти элементы прикипают. В таком случае, необходимо их аккуратно отстучать молотком;
Откручиваем наконечник. Для этого его вращают против часовой стрелки;
Смазываем резьбу нового наконечника литолом, и накручиваем его;
Выставляем измеренное ранее расстояние;
Напрессовываем палец на рычаг, смазываем его, и затягиваем гайку. После чего, в обязательном порядке соединение шплинтуется.

Желательно проверить развал-схождение. Если вы правильно замерили расстояние, то никаких проблем с этим показателем у вас не возникнет. С другой стороны замена производится аналогичным образом.

Замена наконечников

Теперь перейдем непосредственно к самому процессу замены наконечников рулевых тяг на автомобиле ВАЗ 2109 и подобных.

Снятие

Начинаем со снятия, уже отработавшего свое, наконечника:

Замена наконечника рулевой тяги ВАЗ 2109 с использованием специального съемника

Автомобиль следует установить на смотровую яму или эстакаду.
Устанавливаем противооткатные упоры, машину ставим на ручник и передачу.
Берем балонник или подходящую головку с воротком подлиннее и откручиваем колесные болты. Полностью их не выкручивайте!
Далее устанавливаем устойчиво домкрат и поднимаем автомобиль, чтобы колесо оторвалось от земли. Далее необходимо подставить под борт автомобиля пень или что-то подобное.

Снимаем полностью колесо и выворачиваем рулевое колесо в сторону, чтобы был обеспечен хороший доступ к рабочему пространству.
Щеткой по металлу очищаем резьбу наконечника и забрызгиваем вэдэшкой (WD-40). Следует зачищать и брызгать обе резьбы – как резьбу на пальце, так и ту, которая вкручивается в рулевую тягу.
Далее при помощи пассатижей (плоскогубцы) расшплинтовываем соединение рулевого наконечника.
Далее берем накидной ключ и откручиваем гайку крепления наконечника. Если откручивается туго, необходимо добавить WD и приложить больший рычаг.
После того, как гайка была успешно скручена, беремся за извлечение пальца наконечника из стойки амортизатора. Для этого используем специальный съемник рулевых наконечников.
Заводим конец съемника за стойку амортизатора, вкручиваем толкатель до тех пор, пока палец не выйдет из зацепления.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим

Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

>

Стук под капотом в районе моторного щитка, особенно при проезде неровностей. На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана
Увеличенный люфт рулевого колеса.
Слишком тугое или слишком свободное вращение рулевого колеса.
Утечка смазки через сальники и кожухи рейки.
Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Проверка состояния

Чтобы удостовериться, что все озвученные признаки вызваны именно наконечниками, этот факт следует проверить.

Многие спешат с выводами, сваливая вину на наконечники тяг. На самом деле те же признаки поломки могут свидетельствовать неисправности рулевой рейки. Порой, подтянув или отремонтировав ее, все возвращается на свои места, а наконечники оказываются в еще вполне пригодном для эксплуатации состоянии.

Итак, давайте проверим, действительно ли во всем виноваты наконечники. Для этого:

Загоните автомобиль на эстакаду или установите на смотровой яме;
Включите ручной тормоз, установите противокаты под колеса. Меры безопасности еще никто не отменял;
Заходите под автомобиль и беритесь руками за рулевую тягу. Ее нужно с достаточно внушительным усилием подергать вверх и вниз;
Если элемент действительно износился, определить это можно невооруженным глазом, поскольку люфт в шарнире будет существенный;
Не забудьте такую же операцию провести со вторым концевиком рулевых тяг.

Меняя наконечники тяг, приобретайте сразу пару. Оставлять в работе один новый и один старый элемент — большая ошибка, которая может привести к самым непредсказуемым последствиям.

Гайки – они повсюду

Замена рулевых наконечников ВАЗ 2114 как проверить самому

Самостоятельная проверка и замена рулевых наконечников на ВАЗ 2114

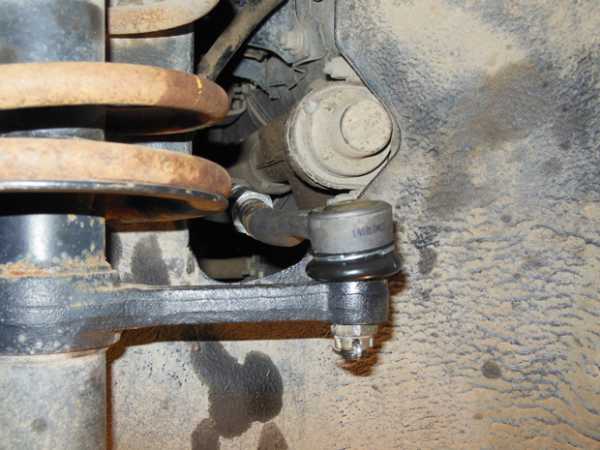

Наконечники тяг – необходимый элемент системы рулевого управления любого автомобиля. ВАЗ 2114 здесь не исключение. Назначение этой детали – соединение тяги с поворотным кулаком колеса. Благодаря ей перемещение штока рулевой рейки преобразуется в угол поворота колес и становится возможным изменение направления движения автомобиля.

Признаки неисправности

Первый враг наконечников ВАЗ 2114–грязь. Они представляют собой шарнирный элемент, поэтому нарушение целостности пыльника вызывает попадание в механизм твердых частиц. Из-за трения происходит повышенный износ детали и разрушение движущихся элементов.

Второй «убийца» — плохие дороги. Постоянные удары от езды по кочкам крайне плохо влияют на состояние детали: изнашивается шарнир, возникает вертикальный люфт.

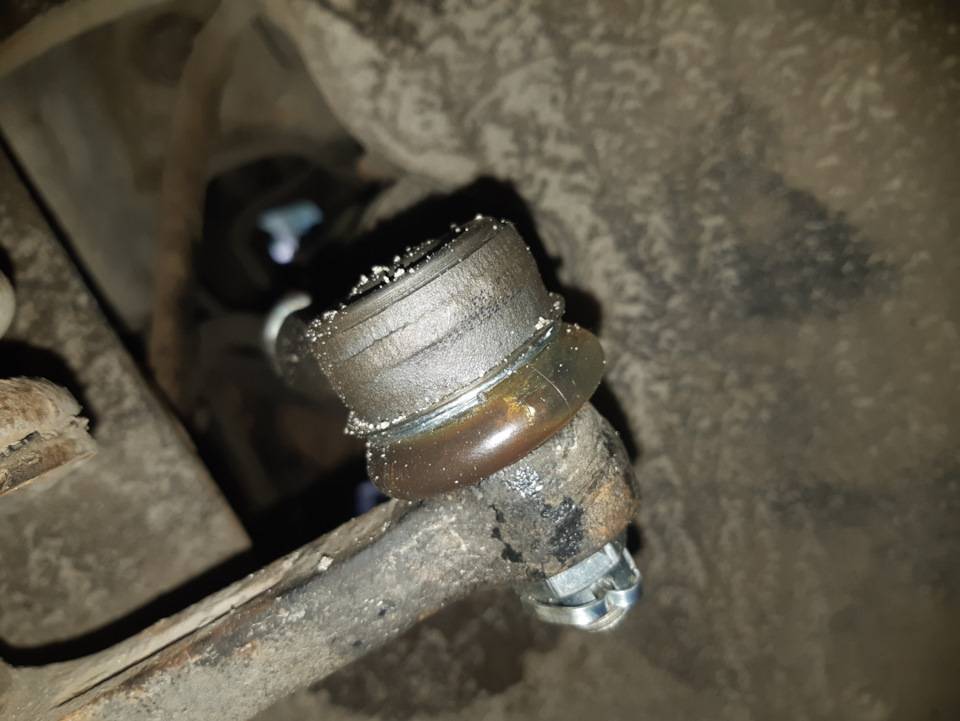

Неисправный наконечник рулевой тяги

Неисправные детали требуется немедленно заменить .

Часто спрашивают, какие признаки указывают на то, что нужно поменять наконечник. Проверить их состояние несложно. Выверните колесо до упора в одну сторону, тщательно удалите с пыльника загрязнения. Если видны разрывы или резина потрескалась от времени, нужно заменить деталь. Повторите операцию для второго колеса.

Даже если видимых нарушений целостности нет, вставьте монтировку между тягой и поворотным кулаком и попробуйте переместить их друг относительно друга. Вертикального люфта быть не должно. Если он присутствует, деталь нуждается в замене.

Подготовка к замене

Специалисты автосервисов рекомендуют за несколько дней до планируемой замены наконечников начать пробрызгивать гайки крепления WD-40 или другой проникающей жидкостью.

Если наконечники на вашей ВАЗ 2114 отходили больше одного зимнего сезона, главной трудностью будет снять их с поворотного кулака. Для откручивания гайки понадобится ключ с головкой на «17».

Если гайка сильно прикипела, выходом будет нагреть соединение строительным феном или газовой горелкой.

Часто возникает вопрос, каким способом вытащить наконечник из отверстия в поворотном кулаке. Есть два метода снятия: дедовский (кувалдой) и современный (съемником).

Для первого способа нужно выкрутить руль до упора и несколько раз сильно ударить по поворотному кулаку. От вибрации наконечник должен выскочить.

Недостатки этого способа:

требуется навык для нанесения точного и сильного удара;
некоторые опытные автовладельцы утверждают, что действуя таким способом, можно сократить срок жизни рулевой рейки.

Заменить наконечник лучше при помощи съемника. Съемник для ВАЗ 2114 обойдется всего в 250-300 рублей, но избавит от многих сложностей замены сейчас и в будущем.

Цены на рулевые наконечники за пару:

Трек — 620 руб.
АвтоВАЗ — 620 руб.
ВИС — 730 руб.
LEMFOERDER — 830 руб.
FINWHALE — 860 руб.

Порядок ремонта

Алгоритм замены включает несколько пунктов:

Поддомкратить одну сторону, снять колесо, вывернуть руль так, чтобы наконечник занял удобное длязамены положение.
Пробрызгать соединения проникающей жидкостью.
Открутить гайку крепления.
Вытащить наконечник из отверстия в поворотном кулаке.

Замеряем расстояние штангенциркулем

Проверить состояние рулевых тяг, при необходимости заменить их тоже. Заменить деталь. Собрать в обратном порядке, повторить операции для другого колеса.

У сервисменов интересуются, какие меры можно принять для защиты резьбовых соединений от грязи и влаги. Главное, тщательно смазать резьбы графитовой смазкой или литолом. Некоторые дополнительно надевают на место соединения тяги и наконечника трубку подходящего размера или пользуются термоусадкой.

После замены на ВАЗ 2114 лучше всего отрегулировать сход-развал. Хотя есть способ избежать этого.

Снимая старый наконечник, посчитайте количество оборотов, а затем закрутите новый на такое же число. Затем при движении с небольшой скоростью убедитесь, что машину не сносит вбок при прямом положении руля.
