Признаки, указывающие на необходимость замены
Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.
Признаки неисправности стартера.
Признак. | Причина. | Способы диагностики и устранения. |
Стартер не запускается. | Проблемы со стороны аккумуляторной батареи. | Проверить качество работы батареи, зарядить. |
Окислились провода и клеммы аккумулятора. | Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы. | |
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер. | Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения. | |
Сломан замок зажигания. | Заменить замок зажигания. | |
Вышло из строя тяговое реле. | Демонтировать старое и установить новое реле. | |
Не вращается якорь стартера или слишком низкая скорость вращения. | Заряд аккумулятора значительно ниже минимально допустимых показателей. | Обеспечить зарядку аккумуляторной батареи. |
Ослаблены гайки крепления реле. | Подтянуть гайки. | |
Втягивающее реле отключается сразу после включения. | Разряжен аккумулятор. | Зарядить батарею или приобрести новую. |
Неисправен замок зажигания или электропроводка. | Заменить неработающие детали. | |
При включении стартера отсутствует вращение коленвала. | Стартер вышел из строя. | Заменить устройство на новое. |
Стартер включается, но шестерня не выполняет свою функцию. | Повреждены зубья шестерни бендикса. | Устранить повреждения или заменить бендикс стартера, маховик. |
После запуска двигателя стартер продолжает работать. | Заело ключ в замке зажигания. | Отремонтировать или заменить систему замка зажигания. |
Замкнуло контакты замка. | ||
Работа стартера сопровождается сильным шумом. | Не зафиксированы болты крепления стартера. | Подтянуть болты. |
Нарушена работоспособность бендикса. | Установить новый бендикс или заменить стартер полностью. |
Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.
Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.
Как снять и заменить замок зажигания на Рено Логан: фото и видео
В одну из основных составляющих системы зажигания любого автомобиля в том числе и Рено Логан, входит замок зажигания. Все комплектующие части, элементы и детали нуждаются в своевременной замене при её неисправности. Потому как сломанные части этого механизма, могут подвести водителя в самый неожиданный момент.
Видео замены замка зажигания на Рено Логан ниже.
Устройство замка зажигания
Замок зажигания представляет из себя электрический элемент с контактной частью и механической блокировкой, расположенной с правой стороны рулевой колонки. В этом устройстве вся электрическая часть между собой связана и управляется при помощи ключа зажигания.
В замке зажигания предусмотрено 4 различных положения ключа:
На рисунке отображены 4 основных положения ключа зажигания
- S — Отключено (ключ вставлен в замок зажигания).
- A — На стоянке (предназначена для снятия механической блокировки, а также подачи питания на отдельные электроприборы).
M — Зажигание (Активирован весь электропакет автомобиля, включены контрольные лампы на панели приборов). D — Старт (Запуск двигателя).
Неисправности замка зажигания
Конструкция замка зажигания вблизи
Конструкция замка зажигания предусматривает в себе несколько контактных групп и выход хотя бы одной из них оставит весь автомобиль без подачи энергии. Самой популярной неисправностью становится, выход из строя реле и поломка возвратной пружины. Для того, чтобы самостоятельно провести диагностику неисправности или заменить вышедший из строя замок зажигания потребуется немного сноровки и точное следование дальнейшей инструкции.
Порядок действий при замене и снятии замка зажигания
Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.
- В первую очередь отсоедините минусовую клемму от замка зажигания.
- Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.
Вывернув 2 болта крепления, кожух можно снимать.
- Демонтируйте эти элементы рулевого колеса (если при повороте руля слышен стук, то читайте материал: стуки в рейке при повороте руля).
Нижняя и верхняя часть элементов кожуха снимается после небольшого усилия на неё.
- Отключите питание и извлеките иммобилайзер.
Сначала извлеките кольцо а затем отключите питание.
- Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.
Так выглядит колодка, когда она отсоединена от держателя.
- Путём смещения фиксатора отсоедините колодку.
Лучше всего отгибать фиксатор с помощью отвёртки
- При помощи отвёртки выверните болт из корпуса замка зажигания.
Выкручиваем болт фиксации замка зажигания против часовой стрелки.
- Вставив ключ в замок зажигания, поверните его на ¼ оборота.
- Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.
С небольшим усилием нажав на замок он выйдет из своего посадочного места.
Установку следует производить аналогично порядку снятия.
Благодаря таким не сложным действиям, замену замка зажигания на Рено Логан можно произвести за 30 минут.
Отремонтируем любые замки зажигания
Производим ремонт авто замков с выездом к заказчику в г.Новомосковск. Любое обращение связанное с неполадкой ключа, замка двери, капота, багажника или замка зажигания решаема. Вам достаточно только позвонить по телефону и свободный мастер перезвонит Вам в считанные минуты. Мы знаем как снять и поставить после ремонта замок на 98% современных автомобилях. Не рискуйте, задавшись поиском мастеров которые обещают сделать подешевле, обращайтесь.
Производим ремонт:
- Замка зажигания
- Личинки двери
- Личинки багажника
- Личинки капота
Принцип работы замка багажника рено логан таков, что пластиковая втулка способна находиться в двух фиксированных положениях относительно металлической втулки. При надавливании на кнопку в «открытом» положении блок перемещается внутрь багажника, внешняя сторона пластиковой втулки давит на коромысло исполнительного механизма и он нажимает через тягу на защелку и багажник открывается.
А в закрытом положении пластиковая втулка упирается в выступ корпуса замка и не дотягивается до коромысла, отчего кнопка и не нажимается. Между этими положениями происходит переключение поворотом пластиковой втулки вокруг своей оси, затем движение передается через паз на штоке личинки. Когда шип срезался, втулку нельзя повернуть снаружи.
Снятие подрулевых переключателей Рено Логан
Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).
Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой колонки.
Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов.
Снимаем нижний кожух рулевой колонки.
Элементы крепления кожухов рулевой колонки: 1 — пластинчатые гайки; 2 — фиксаторы; 3 — саморезы Для электрического соединения подушки безопасности водителя, установленной на рулевом колесе, с электрооборудованием автомобиля нельзя применять обычный скользящий контакт во избежание искрообразования и непреднамеренного срабатывания подушки. Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.
В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей (для наглядности показано на снятом соединителе подрулевых переключателей), спирально уложены несколько витков металлопластиковой ленты 4, которая является электрическим проводником
Спиральный кабель Один конец ленты кабеля через разъем, расположенный на корпусе соединителя подрулевых переключателей, состыкован с колодкой жгута проводов электрооборудования автомобиля. Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности. Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе. От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов – на автомобиле, снабженном гидроусилителем. Перед снятием соединителя подрулевых переключателей с рулевой колонки для удобства последующей сборки лучше заблокировать барабан устройства от проворачивания. Для этого при необходимости доворачиваем на небольшой угол барабан, совмещая впадину между двумя выступами барабана с пазом корпуса…
…и вставляем деревянный клин.
Ключом «Torx Т-20» отворачиваем на несколько оборотов винт крепления соединителя. Надавив на головку винта вдоль его оси…
…сдвигаем соединитель с рулевой колонки.
Отсоединяем две колодки жгутов проводов от подрулевых переключателей и одну колодку проводов от разъема на корпусе соединителя… …и снимаем соединитель с переключателями в сборе. Устанавливаем соединитель с подрулевыми переключателями в обратной последовательности. При установке соединителя совмещаем…
…выступ в гнезде корпуса соединителя…
…с пазом на торце трубы рулевой колонки. Отдельно каждый подрулевой переключатель можно снять без демонтажа соединителя. Для этого после снятия кожухов рулевой колонки и отсоединения от переключателя колодки жгута проводов…
…крестообразной отверткой отворачиваем два винта крепления переключателя (для наглядности показано на снятом соединителе подрулевых переключателей).
Вынимаем левый подрулевой переключатель из соединителя. Аналогично снимаем правый подрулевой переключатель с соединителя. Устанавливаем подрулевые переключатели в обратной последовательности. При установке кожухов рулевой колонки…
…саморезы крепления кожухов проводим через отверстия в бобышках корпуса соединителя подрулевых переключателей (для наглядности показано на снятых кожухах и соединителе подрулевых переключателей).
Рено меган 2 не закрывается дверь — Авто-ремонт
РазноеРено меган 2 снятие обшивки двери Здравствуйте. Расскажем о том как снять обшивку водительской двери на Рено Меган 2. Инструменты:
- плоская отвертка большая и маленькая
- Torx T30, T20
- вороток
- головка на десять
- лопатка для демонтажа клипс
Пошаговая инструкция
1. Сначала нам нужно частично снять часть обшивки которая черная. 2. Пальцами поддеваем и отстегиваем накладку ручки двери.
3. Плоской отверткой отводим защелку разъема и снимаем его. После снятия разъема убираем накладку ручки в сторону. 4. Снимаем пластиковую накладку где зеркало просто потянув на себя. 5. Убираем пластиковый колпачок винта возле ручки. 6. Откручиваем три винта крепления обшивки под Torx T30. 7. Плоской отверткой подковыриваем и вынимаем блок управления стеклоподъемниками. 8. Заворачиваем шумоизоляцию и отключаем три разъема. Разъемы отключаются очень просто, сжимаем фиксатор и тянем на себя. 9. Если у вас есть дополнительный бардачок в обшивке, то его нужно снять. Для снятия поворачиваем две клипсы внутри бардачка маленькой плоской отверткой в горизонтальное положение и вынимаем их лопаткой для демонтажа клипс.
Клипсы стоят по бокам. 10. Закрываем крышку, подковыриваем бардачок и вынимаем вверх. Обязательно крышка должна быть закрыта. 11. Сдергиваем обшивку на себя и поднимаем вверх. Если есть помощник попросите чтобы держал ее вверху, если нет, привяжите аккуратно за рамку двери чтобы не повредить обшивку и ЛКП. 12. Снимаем трос открывания двери. Плоской отверткой подковыриваем защелку и он выйдет. 13. Снимаем решетку динамика. Подковыриваем снизу и отстегиваем по кругу несколько защелок. 14. Откручиваем три винта крепления мотора стеклоподъемника. Винты под Torx T20.
15. Откручиваем два винта крепежа динамика.
17. Если есть демонтируем плафон подсветки двери. Подковыриваем, вынимаем и отключаем разъем. 18. Откручиваем винт крепежа обшивки под Torx T30. 19. Откручиваем внизу два болта головкой на десять. Болты длинные, они крепят обшивку и направляющие стекла. При обратной установке этих болтов не должна стоять та часть обшивки которая черная. Нам нужно будет регулировать направляющие чтобы наживить болты. ЭТО ИНТЕРЕСНО: Замена цепи грм пежо 308 ep620. Освобождаем трос открывания двери и обшивка готова к снятию.
22. Расцепляем пластиковые защелки стеклоподъемника. 23. Опускаем черную обшивку которую мы привязывали. 24. Отводим обшивку от двери и выводим много жгутов проводов, в некоторых местах они на защелках. Защелки элементарные, открываются очень просто, при работе разберетесь. Рекомендую сделать фотографии какие жгуты как были проведены, собрать нужно все так же как и было. Выполняем необходимые операции и производим обратную установку обшивки двери на Рено Меган 2.
Снятие обшивки двери на Renault Megane 2
Снять обшивку с дверей автомобиля на самом деле очень просто, конечно, если знаешь, как это делать. Ведь при неправильном подходе можно что-нибудь сломать. Существует множество ситуаций, когда требуется разбор дверей, например, тонирование стекла, шумоизоляция, ремонт либо замена замка и прочее. Инструменты Для проведения любых ремонтных работ требуются инструменты. Чтобы снять обшивку дверей на Renault Megane 2 вам потребуется: • Ключ на 10 миллиметров, • Ключи под звездочку: 30Т, 25Т, 20Т,
• Плоская отвертка небольших размеров Подготовить все инструменты лучше заранее. Ведь насадка под звездочку либо ключ необходимых размеров найдутся не у каждого автовладельца.
Снятие обшивки двери Renault Megane 2 своими руками
Для снятия обшивки с дверей на Renault Megane 2 терпения требуется куда больше, чем инструменты, так как двери весьма неудобны и проводить их ремонт сложнее, чем у других моделей. Для начала необходимо снять ручку замка. Под заглушкой расположен саморез, который следует выкрутить. Если дверь правая, то после удаления самореза нужно поддеть с левой стороны отверткой. Это момент очень важен. После этого переходим к панели стеклоподъемника. Здесь практически тоже самое. Откручивает саморез, а затем поддеваем с правой стороны, так как дверь правая.
Когда полностью сорвали с защелок низ тканевой обшивки, нужно отогнуть ее, но не очень сильно. Обычно в этом месте есть ограничители. С ограничителями следует быть крайне аккуратными, так как они пластиковые и легко ломаются
Хотя важной роли они не играют. После того как три саморзы, которые располагаются внизу под обшивкой, будут выкручены, то можете обшивку целиком потянуть аккуратно вверх, а затем снять
При этом очень сильно будут мешать провода. Однако это мелочь, если учесть то, что вам пришлось сделать до этого.
Меняем замок зажигания Рено Логан собственными руками
В этом обзоре мы рассмотрим процедуру замены замка зажигания автомобиля Рено Логан
Замок зажигания автомобиля- это один из важнейших узлов работы автомобиля. Без него просто невозможен запуск двигателя. В свою очередь он также отвечает за работу электроники автомобиля ( освещение, кондиционер, дворники и т.п. )
Замена замка зажигания рено логан
Само зажигание делится на две части- Механическая и Электрическая. Механическая- цилиндр, внутрь которого вставлена непосредственно личинка замка. Электрическая- контактная группа, которая во время проворота ключа замыкает контакты между собой. В замке также присутствует блокирующий штифт, который выполняет функцию блокиратора руля если ключ в зажигании отсутствует и поворот такого заблокированного руля просто не возможен.
Случается, что происходит поломка замка зажигания, и причиной этому может послужить:
- Если ключ вставляется или вынимается с проблемами, то возникла проблема с самой личинкой замка зажигания.
- Если при отствуии ключа в замке зажигания руль не блокируется, то это означет, что проблема с блокирующим штифтом.
- Если при включении зажигания не срабатывает стартер или не работает зажигание, то проблему необходимо искать уже в контактной группе.
Производим замену личинки замка Рено Логан
Самая известная и распространённая проблема связанная с замком зажигания- это заедание и закусывание личинки замка. Данный узел, чтобы сэкономить на ремонте, можно абсолютно безболезненно заменить отдельно от замка.
До начала замены необходимо знать, что замок вынимается при определенном повороте ключа, но для вашей безопасности не забудьте скинуть минусовую клему с аккумулятора.
Для проведения процедуры замены вам необходимо:
- Ключ торкс на 20 с удлинителем
- Отвертка с плоским жалом
Итак,начнём:
- Необходимо снять кожух рулевой колонки. Здесь нам как раз и пригодится торкс на 20
- Производим отключение датчика штатного иммобилайзера.
- Откручиваем замок зажигания.
- Вставляем ключ в зажигание и проворачиваем его в положение как показано на фотографии.
- Находим и нажимаем защёлки удерживающие замок зажигания и тянем его вперёд.
- Производим отключение разъема контактной группы
7. Извлекаем замок зажигания
Готово! Вы восхитительны! Теперь можете смело производить необходимые манипуляции по замене и ремонту частей замка зажигания.P.S. при сборке замка, мы рекомендуем Вам произвести фиксацию жгута проводов стяжками.
Замена замка зажигания Рено Логан и другие наши услуги
Мастерская предоставляет услуги по комплексному ремонту автомобилей, в том числе и французского производства Рено. Частые обращения в СТО связаны с заказом работ по диагностике системы зажигания, а именно:
- общая профилактика системы зажигания;
- замена иммобилайзера, замка зажигания, контактной платы, металлических пластин сердцевины;
- замена рулевого колеса, обшивки, спиц;
- изготовление дубликата ключа.
Помимо текущих и малозначащих работ, специалисты нашего сервисного центра выполняют капитальный ремонт двигателя, трансмиссии, ходовой части, подвески, топливной аппаратуры. СТО предоставляет услуги по перепрошивке электронного блока управления в случае обнаружения его некорректной работы или несовпадения фактических показаний. В распоряжении сервисного центра имеется ряд боксов для покраски, что способствует принятию и выполнению заказов по восстановлению геометрии кузова, отдельных его частей от последствий аварий, удара, столкновения. Квалифицированный персонал выполняет работы качественно и оперативно, без задержек и нарушения установленных сроков. Полноценно проводить ремонты помогает современное диагностическое оборудование, которым оснащена СТО. Лояльная ценовая политика и индивидуальный подход к каждому посетителю привлекают новых постоянных клиентов, повышают статус нашего сервисного центра, нас рекомендуют, с нами консультируются.
Причина 3. Неисправности топливного насоса
Среди причин, по которым в цилиндры не поступает топливная смесь, на первом месте находятся неисправности, связанные с топливной помпой. Далее мы расскажем, как диагностировать работоспособность самого бензонасоса и проверить исправность электрической части.
Бензонасос вышел из строя
Получив доступ к верхней части топливного насоса, очистите все поверхности от пыли щёткой или сжатым воздухом. Снимите топливоподводящий штуцер (на фото он указан стрелкой) и отведите его вместе с шлангом в сторону.
Проверить, производит ли помпа подкачку топлива, очень просто. Для этого к выходному патрубку насоса подсоединяют тонкую трубку, второй конец которой опускают в небольшую ёмкость. Достаточно на несколько секунд повернуть ключ зажигания и провернуть двигатель стартером, чтобы убедиться в том, поступает ли топливо в магистраль. И, тем не менее, если даже это не происходит, не делайте поспешных выводов – возможно, на насос не поступает питание 12 В. Как проверить электрическую часть, уже говорилось выше. Если же с подачей питания всё в порядке, то можно смело менять турбину насоса – с большой долей вероятности причина поломки кроется в ней.
Нет питания на разъёме топливного насоса
Перегорание предохранителя на 99% свидетельствует о проблемах с топливным насосом, хотя нельзя исключать и возможность короткого замыкания его плюсового провода на «массу». Проверить последнее несложно – достаточно при снятом с насоса разъёме вставить в блок исправный предохранитель. Если при этом загорелась контрольная лампа, то можно приступать к демонтажу и замене насоса. В противном случае следует прозвонить провода его питания и устранить короткое замыкание.
Если при обследовании предохранителя было выявлено, что он остался целым, то следует проверить, поступает ли на его контакты «плюс» от бортовой сети авто. Кроме того, проверьте работу реле, которое отвечает за коммутацию питания топливного насоса.
Для этого обведённое на верхнем фото устройство изымают из блока, а на его место устанавливают перемычку. Последней замыкают разъёмы, отвечающие силовым контактам переключающего элемента. Появление питания на клеммах насоса свидетельствует об исправности цепи. В противном случае необходимо убедиться в работоспособности самого переключающего элемента и наличии на его контактах управляющего сигнала.
Чтобы узнать, поступает ли на реле управляющее напряжение, проверяют наличие постоянного «плюса» на соответствующей клемме в колодке блока предохранителей и диагностируют, приходит ли на колодку управляющий «минус».
Имейте в виду, что « -12В» появляется на входном контакте реле только при работающем двигателе, поэтому следует не только включить зажигание, но и проворачивать двигатель стартером. Если подключенная к управляющему «минусу» и плюсовой клемме лампа так и не загорелась, то причиной может быть как оборванный провод к блоку управления, так и проблемы с самим ЭБУ, иммобилайзером и т. д.
Ещё кое-что полезное для Вас:
Renault Logan: Как выглядит неисправность контактной группы замка зажигания
Это пока единственная «поломка» моего Логана за вот уже почти два года эксплуатации. Случилась летом 2015 года. Хотя, эта неисправность не препятствовала использованию машины по прямому назначению, лишь слегка затрудняла
А выглядело это вот так:
В двух словах, бензонасос в порядке, стартер крутит (при этом гаснет экранчик с уровнем топлива и температурой на панели), а машина не заводится. Отпускаешь ключ, пробуешь заново — все хорошо. Такая оказия случалась в основном «на холодную», после некоторого более-менее продолжительного времени простоя (с заглушенным двигателем). От получаса и далее. Если заводиться после минуты-трех-пяти, то такого не наблюдалось.
Авто-электрик сразу обратил внимание на факт гаснущего экрана БК, и полез смотреть контактную группу

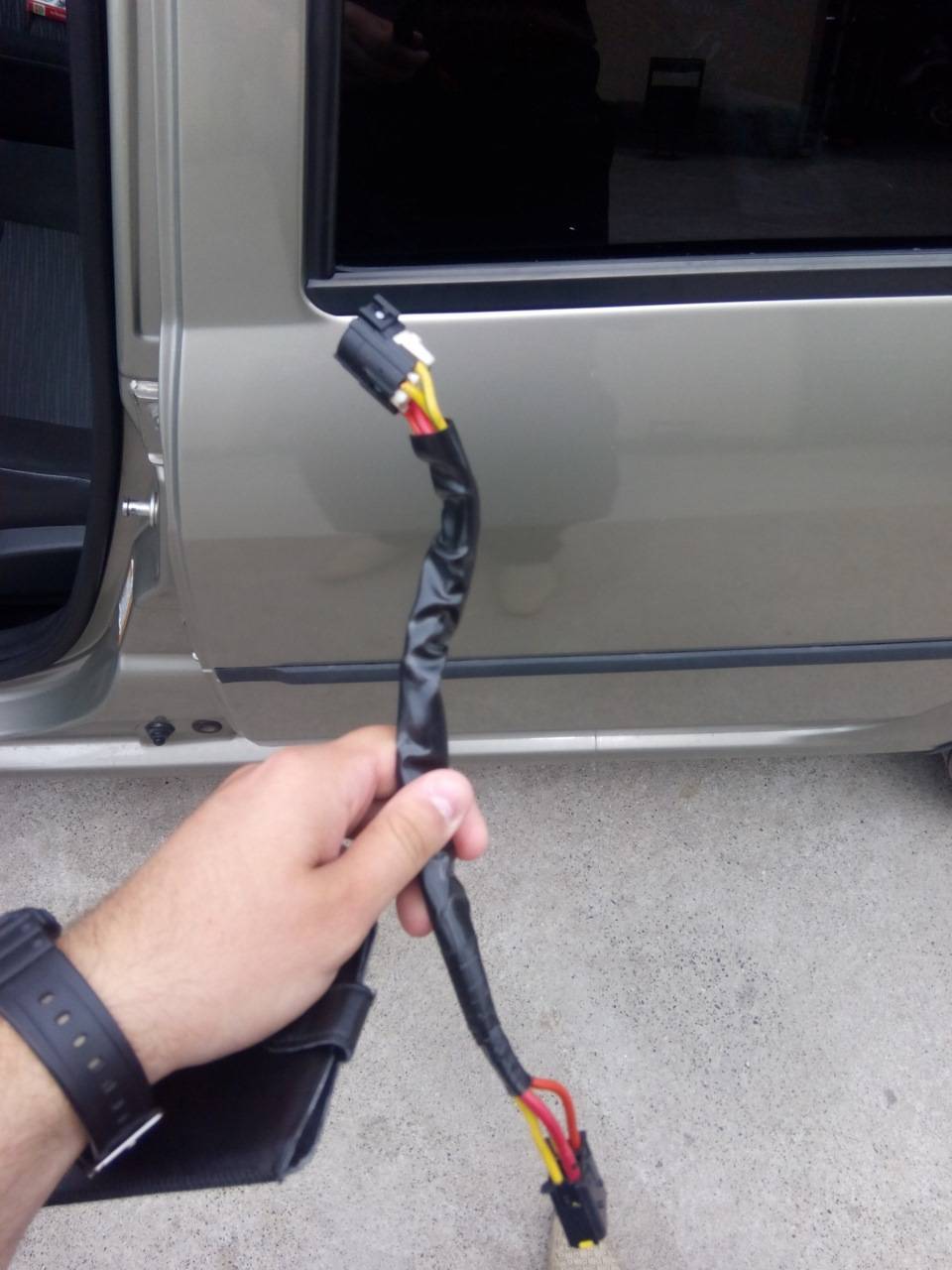

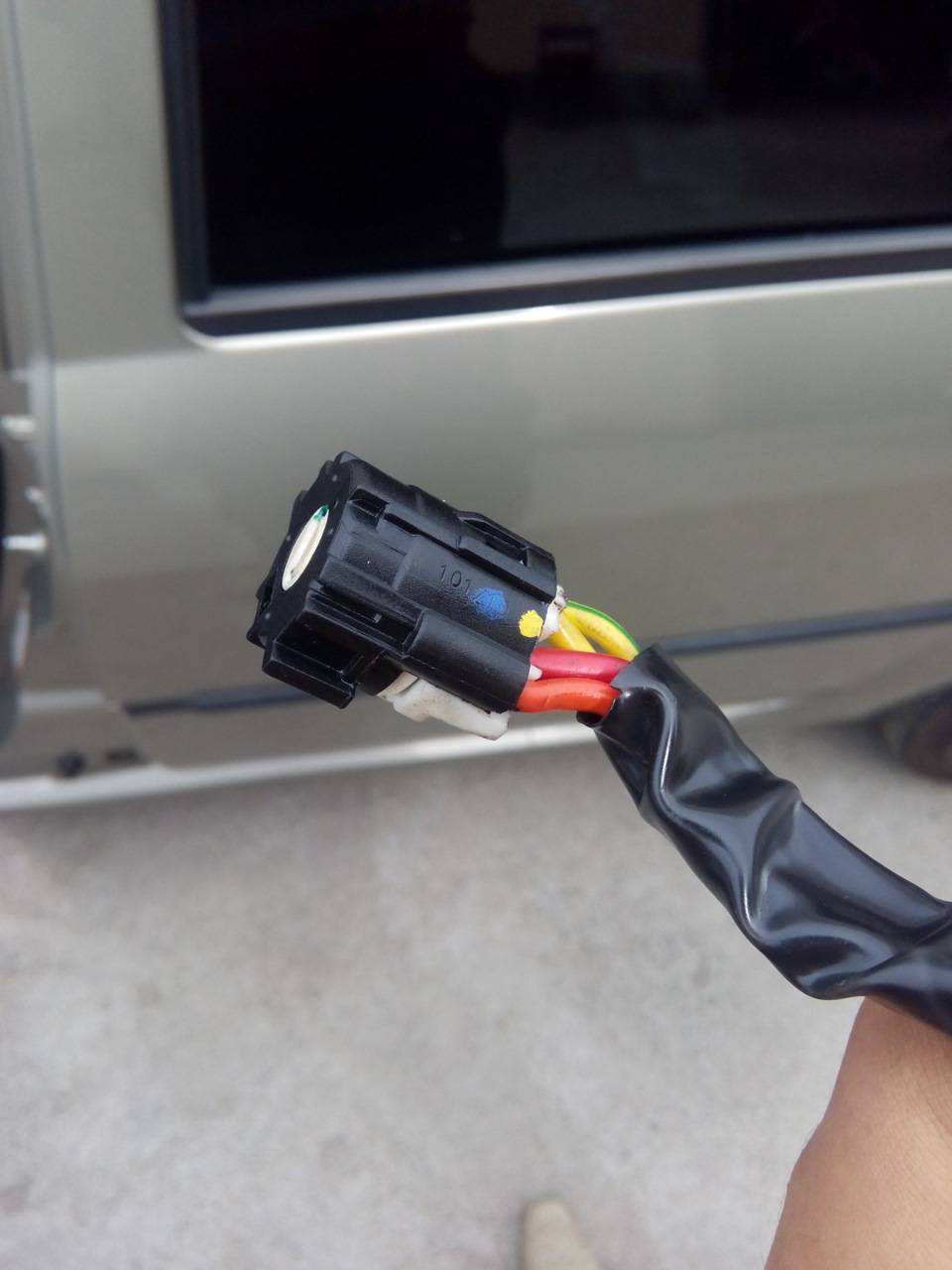

ZoomКонтактная группа без личинки замка
Сняли ее, рассмотрели и приговорили к замене, потому что выглядела она так:
Электрик назвал это как-то в духе «контакты опустились», и объяснил, что питание на этот провод (контактную группу) идет без реле, напрямую. Из-за этого и получается износ. Сам я не специалист в этой области, поэтому конкретный механизм износа объяснить не смогу.
Так или иначе, нашли на авторынке отдельно ее с замком и ключом) производства ASAM. Нашли не сразу, т.к. по умолчанию она продается вместе с личинками всех замков и двумя ключами. Сейчас понимаю, что надо было брать оригинал — потому что у аналога несколько иная конструкция.
ZoomОригинальная деталь

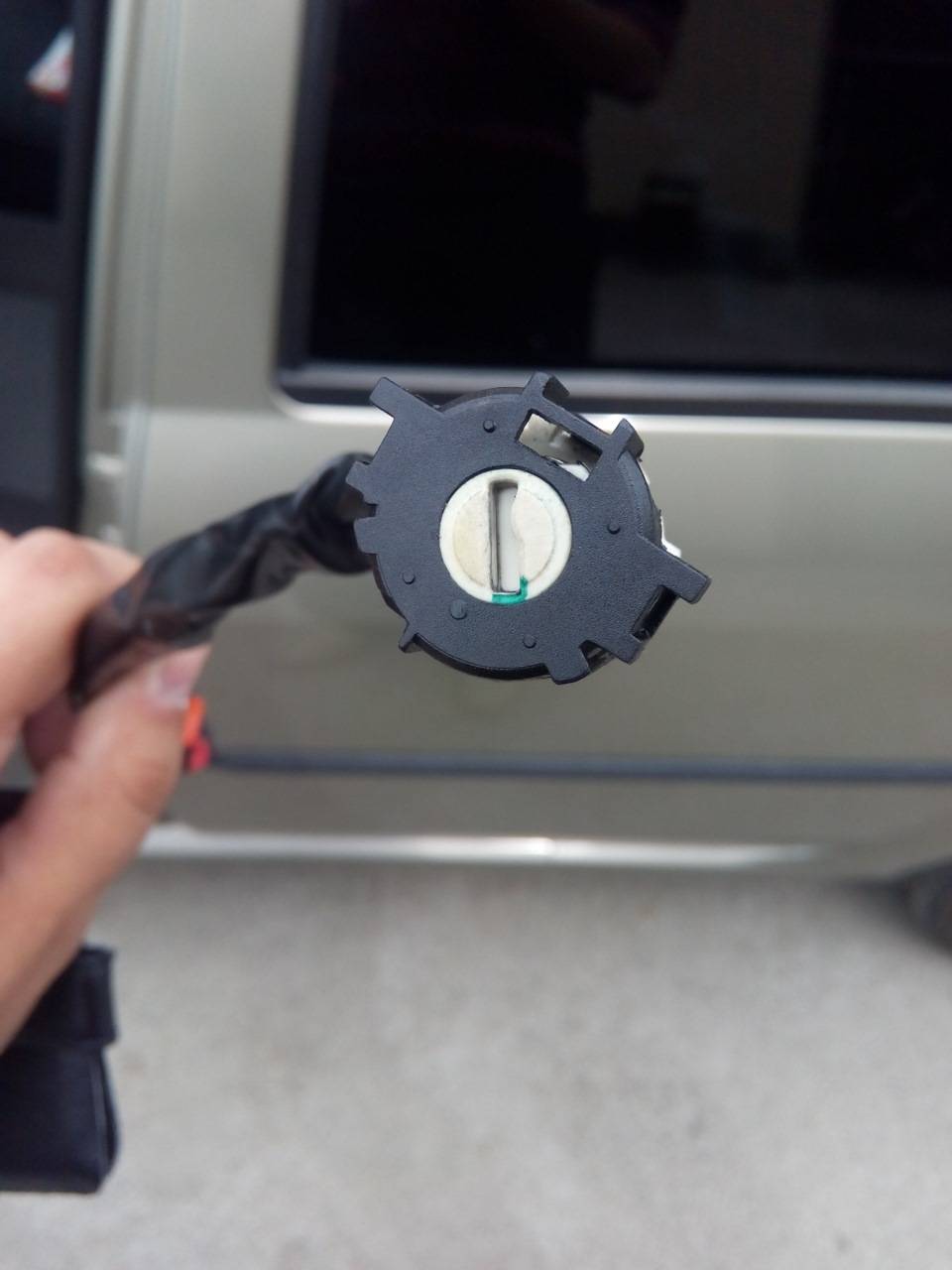

ZoomПрорезь оригинала
А именно, в оригинале вот эта белая окружность в центре «насадки» на контактную группу — имеет плоскую прорезь, в которую входит плоский же штырек из личинки замка.
ZoomЛичинка

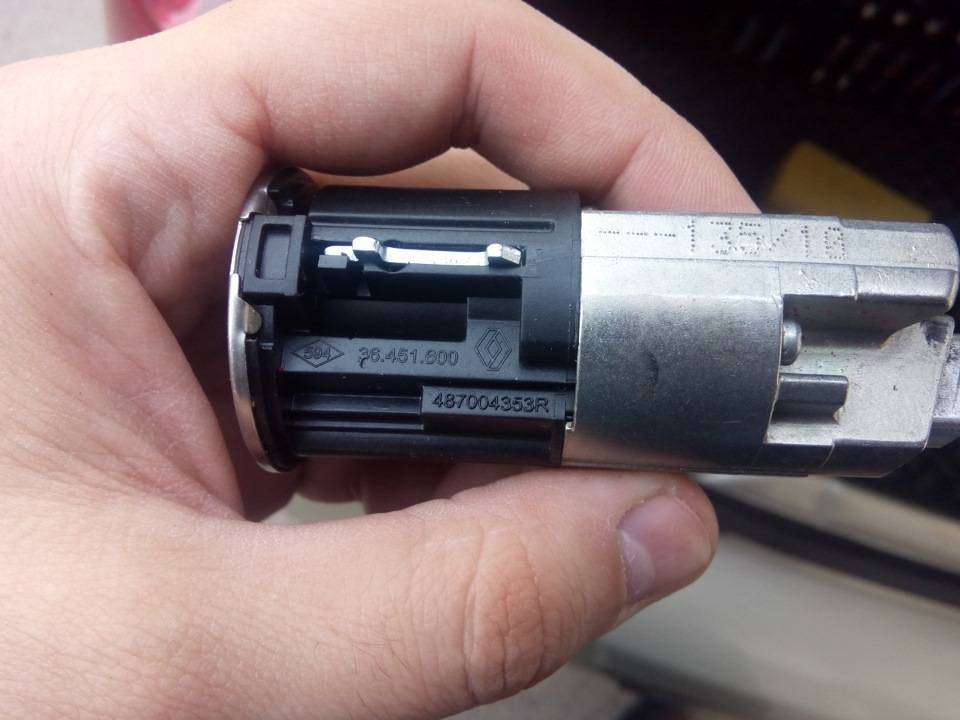

ZoomЛичинка, соединенная с контактной группой
В общем личинка имеет аналогичный по форме выступ/штырек и крутит им контакты в контактной группе ))
А вот в аналоге от ASAM оказалось, что эта прорезь не прямоугольная, а вообще треугольная. И никак не стыкуется с оригинальной личинкой. Единственный вариант (на мой взгляд) — это надо было разобрать ее, добраться до контактов и попробовать нахлобучить на них крышку от оригинала с прямоугольной прорезью. Но как-то эта идея умерла в зародыше, по ряду причин: корпус ее несколько отличался от корпуса оригинала, поэтому был риск что не срастется; плюс снимается и одевается эта крышка тяжеловато, сплошь тонкие пластмассовые защелки — боялись сломать.
Поэтому пришлось ставить уже комплектом — новую контактную группу и новую личинку. Заодно поставили реле «световое» перед зажиганием (купил в автозапчастях, около 80 руб.). Теперь у меня два ключа — один от зажигания, второй от всего остального)).
Мораль — надо было не экономить, брать сразу оригинал. Возможно, там можно было бы заменить только контактную группу и она подошла бы к старой личике замка. А вообще, конечно, это современные реалии — вместо по сути, пучка проводов с парой разъемов — автовладелец вынужден покупать дополнительно все замки и менять еще и их. А передние меняются со снятием дверных обшивок, к слову…
Неисправности катушки и замка зажигания: что предпринять?
Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

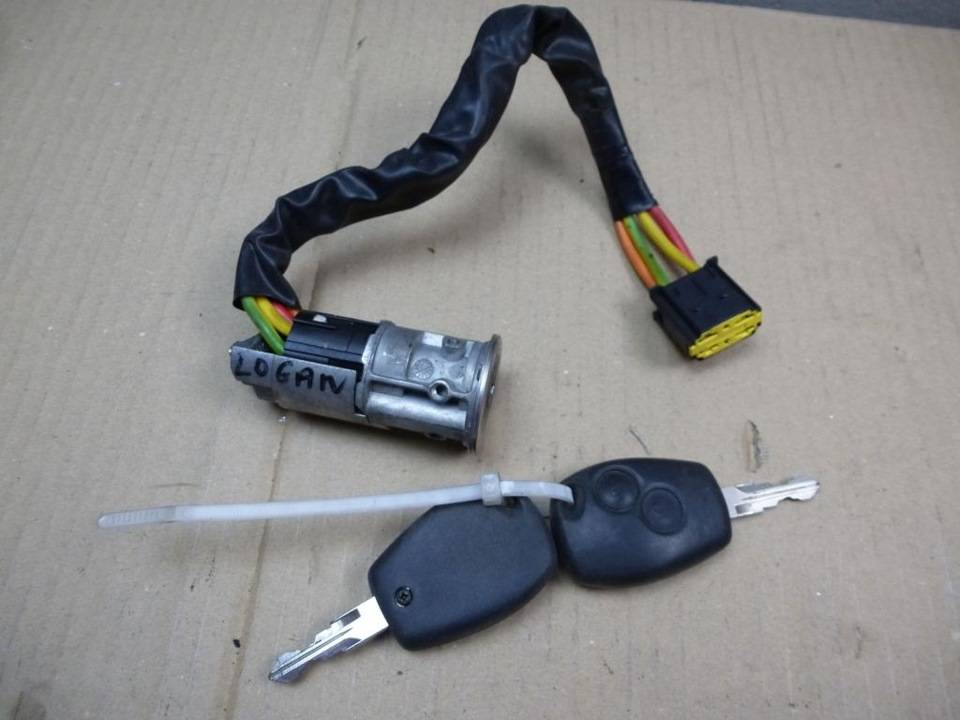

Снятый замок зажигания
Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.
Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.
Ремонт замка зажигания и его замена производится достаточно просто:
- вначале нужно отсоединить минусовую клемму;
- затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
- теперь вы сможете демонтировать элементы рулевого колеса;
- отключив питание, аккуратно удалите иммобилайзер;
- под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
- затем, сместив фиксатор, вы сможете отсоединить колодку;
- используя отвертку, выверните блокирующий болт из корпуса замка;
- потом нужно вставить ключ и повернуть его на четверть оборота;
- теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.
Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).
Как проверить катушку зажигания?
Модуль зажигания
Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.
Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.
Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.
Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.
Характерные неисправности узла
Старый модуль с трещинами и следами плавления
Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.
Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.
Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.
1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка
Инструкция по ремонту и замене катушки зажигания
Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.
Нужно делать следующим образом.
Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ
Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка
Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу
Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.
Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.
Видео «Замена модуля зажигания на Рено Логан»
В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).
Загрузка …
Износ замка
С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.
