Замена катушки зажигания на Рено Логан своими руками

Как проверить модуль зажигания на Рено Логан 1,4

Самостоятельно проверяем модуль зажигания Рено Логан первого поколения (двигатель 1,4)

Неисправный модуль (катушка) зажигания системы зажигания инжекторного двигателя k7j 1,4 л автомобиля Рено Логан первого поколения является причиной возникновения определенных проблем в его работе. Это такие неисправности как «двигатель автомобиля не запускается», «двигатель запускается и глохнет», «двигатель троит или даже двоит», «провалы, рывки в работе двигателя» и пр.

В случае появления перечисленных признаков неисправности можно самостоятельно проверить исправность модуля зажигания.

Необходимые инструменты и приспособления для проверки модуля зажигания Рено Логан 1.4

  • Для проведения проверки потребуется прибор измеряющий сопротивление (омметр, мультиметр или тестер с режимом омметра), ключ TORX 30, комплект заведомо исправных свечей зажигания.
  • Подготовительные работы
  • — Снимаем модуль зажигания с двигателя автомобиля

Отсоединяем от модуля наконечники высоковольтных проводов и разъем жгута проводов.

Ключом TORX 30 отворачиваем три винта крепления модуля зажигания к клапанной крышке двигателя и снимаем его.

— Очищаем модуль от загрязнения

Протираем сухой и чистой ветошью.

Как самостоятельно проверить модуль зажигания Рено Логан 1,4

Проверяем модуль зажигания Рено Логан при помощи мультиметра (в режиме омметра)

Проверяем первичные обмотки катушек зажигания на «обрыв»

Подключаем измерительный прибор в режиме омметра к выводам «С» и «А» соединительной колодки модуля зажигания (одна первичная обмотка). Обозначения выводов имеются на штекере колодки. Потом к выводам «С» и «В» (вторая первичная обмотка). При исправных обмотках прибор покажет некоторое сопротивление. При «обрыве» сопротивление будет стремиться к нулю.

Проверяем вторичные обмотки катушек зажигания на «обрыв»

Измерительным прибором в режиме омметра измеряем сопротивление между выводами «1» и «4» модуля зажигания (см. фото выше). Аналогично замеряем сопротивление между выводами «2» и «3» модуля зажигания.

И в первом и во втором случае сопротивление должно быть одинаковым и находиться в пределах 7 кОм.

Проверяем наличие трещин и отслоений на корпусе модуля зажигания

Даже в случае исправности первичной и вторичной обмоток, модуль может работать с перебоями из-за утечки тока через трещины в корпусе (особенно в сырую погоду). Трещины следует зачистить и залить эпоксидной смолой.

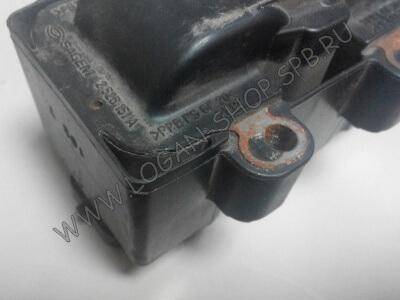

Трещины на корпусе модуля зажигания автомобиля Рено Логан 1,4

Проверяем обмотки катушек зажигания на «пробой» (короткое замыкание)

  • Сбрасываем давление в системе питания: поднимаем подушку заднего сиденья, снимаем соединительную колодку жгута проводов с топливного модуля, пускаем двигатель и даем ему поработать пока не заглохнет, после чего прокручиваем его стартером 2-3 секунды. Колодку обратно не подсоединяем.
  • Снимаем наконечники высоковольтных проводов со свечей зажигания и присоединяем к ним запасной комплект заведомо исправных свечей зажигания.
  • Связываем свечи проволокой за резьбовую часть и закрепляем на «массу» (например, за двигатель).
  • Устанавливаем модуль зажигания на двигатель и присоединяем к нему колодку жгута проводов.
  • Помощник прокручивает двигатель стартером, на свечах должно наблюдаться попарное (1-4, 3-2) возникновение искры, что свидетельствует об исправности модуля зажигания и отсутствия «пробоя» в его обмотках. См. фото в начале статьи.

После проверки модуля зажигания устанавливаем на него высоковольтные провода согласно имеющейся на проушинах его крепления нумерации и отсчета цилиндров от коробки передач.

Примечания и дополнения

— Неисправности: двигатель «троит», двигатель «двоит» (работают только две свечи), дергается в движении, «провал» при нажатии на педаль «газа» и пр. могут возникнуть не только по вине вышедшего из строя модуля зажигания.

Аналогичные симптомы появляются при отказе других элементов системы зажигания автомобиля Рено Логан 1,4: «пробиты» высоковольтные провода, неисправны свечи зажигания, при возникновении неисправности в топливной системе (форсунки, бензонасос), системе управления двигателем (ЭСУД).

Поэтому, если установлено, что модуль зажигания исправен, следует проверить остальные элементы системы зажигания, элементы топливной системы и регулятор холостого хода с датчиком положения дроссельной заслонки.

Как снять и заменить замок зажигания на Рено Логан: фото и видео


Борьба длилась минут 30, в итоге я победил- завел машину и поехали домой, больше не глушил пока не приехали.

Поняв что ждать нет смысла решил поменять замок. Цена оригинального писец р.

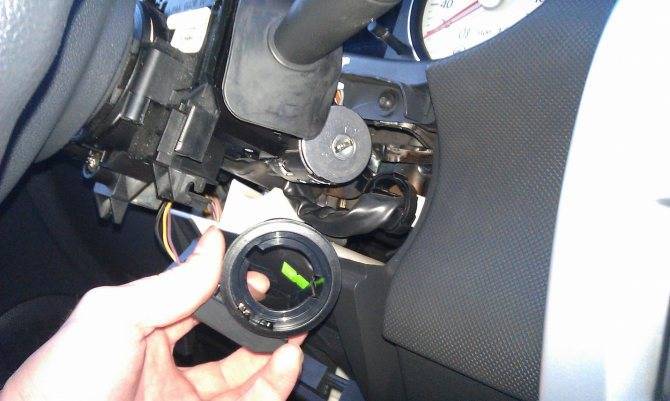

Замена прошла непросто, пришлось применять акробатические приемы чтобы достать замок. Он вынимается только при повороте ключа в определенное положение, я этого не знал и пока допер потерял около часа.

Качественная замена замка зажигания Рено Логан

Было желание применить силу, но отказался от затеи и включил мосх. Поменяв замок обнаружилась еще одна проблема, после пуска двигателя не играла магнитола и не дул вентилятор.

У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания: Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования.

При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Замена замка зажигания Рено Логан и другие наши услуги Мастерская предоставляет услуги по комплексному ремонту автомобилей, в том числе и французского производства Рено.

Частые обращения в СТО связаны с заказом работ по диагностике системы зажигания, а именно: Помимо текущих и малозначащих работ, специалисты нашего сервисного центра выполняют капитальный ремонт двигателя, трансмиссии, ходовой части, подвески, топливной аппаратуры. СТО предоставляет услуги по перепрошивке электронного блока управления в случае обнаружения его некорректной работы или несовпадения фактических показаний.

В распоряжении сервисного центра имеется ряд боксов для покраски, что способствует принятию и выполнению заказов по восстановлению геометрии кузова, отдельных его частей от последствий аварий, удара, столкновения. Если ключ входит с трудом в замок или наоборот проблемы при выходе ключа из замка, то проблемы с сердцевиной замка зажигания.

Если при отсутствии ключа зажигания руль не блокируется, проблемы с запоротым механизмом замка зажигания. Но если при включенном зажигании не работает стартер, или попросту зажигание не включается, проблема в контактной группе.

Замена замка зажигания Рено Логан своими руками

Замена личинки замка Рено Логан Замок зажигания является одной из самой надежной деталью в автомобиле, но и он выходит из строя. Самая распространенная поломка замка зажигания Рено Логан — это заедание или закусывание личинки.

Этот узел для дешевизны ремонта можно заменить отдельно от замка. Для замены замка необходимо знать определенный нюанс — замок вынимается при определенном повороте ключа.

Лучшие катушки зажигания на Рено Логан 16 клапанов

Катушки зажигания для шестнадцатиклапанных моторов Renault Logan, участники нашего рейтинга, обеспечивают их стабильную работу, надёжно ведут себя длительное время. Они имеют стержневую форму.

BERU ZS052

Описание. Данная модель катушек зажигания имеет жёсткое подключение, исполнение разъёма – SAE.

Она имеет одно присоединение, заменяется попарно.

Катушка запитывается от автомобильной сети напряжением 12 В, оснащена двумя полюсами. Вес модели – 276 г.

Срок службы. 60 тыс. км.

Плюсы BERU ZS052

  1. Качество материалов.
  2. Немецкий бренд.
  3. Не боится влаги.
  4. Устойчивость к низким температурам.

Минусы BERU ZS052

  1. Попадаются катушки, которые через год – полтора начинают «барахлить»: пропуски зажигания.

VALEO 245104/402353

Описание. Модель катушки зажигания с отдельной искрой от французской компании.

Обладает двумя полюсами, подключением типа SAE.

Назначение – полное электронное зажигание. Цвет штекера – чёрный.

Срок службы. 60 – 65 тыс. км.

Плюсы VALEO 245104/402353

  1. Стабильное зажигание в любое время года.
  2. Известный европейский бренд.
  3. Эффектное оформление, позволяющее отличить товар от подделок.
  4. Хорошо зарекомендовала себя при интенсивной работе.

Минусы VALEO 245104/402353

  1. Повышенная цена.

NGK 48002

Описание. Модель катушки зажигания из Японии стержневой формы имеет жёсткое подключение типа SAE.

Деталь оснащена двумя полюсами. Продукция этой фирмы соответствует международным стандартам ISO 3808 и ISO 6856.

Срок службы. Модель имеет длительный рабочий ресурс около 100 тыс. км, работает в широком температурном диапазоне.

Плюсы NGK 48002

  1. Стабильность воспламенения горючей смеси.
  2. Стойкий к воздействию технических жидкостей, прочный корпус.
  3. Отлично показывает себя при высоком температурном режиме.
  4. Солидная компания-производитель.

Минусы NGK 48002

  1. Высокая цена.

Замена замка зажигания Рено Логан и другие наши услуги

Мастерская предоставляет услуги по комплексному ремонту автомобилей, в том числе и французского производства Рено. Частые обращения в СТО связаны с заказом работ по диагностике системы зажигания, а именно:

  • общая профилактика системы зажигания;
  • замена иммобилайзера, замка зажигания, контактной платы, металлических пластин сердцевины;
  • замена рулевого колеса, обшивки, спиц;
  • изготовление дубликата ключа.

Помимо текущих и малозначащих работ, специалисты нашего сервисного центра выполняют капитальный ремонт двигателя, трансмиссии, ходовой части, подвески, топливной аппаратуры. СТО предоставляет услуги по перепрошивке электронного блока управления в случае обнаружения его некорректной работы или несовпадения фактических показаний. В распоряжении сервисного центра имеется ряд боксов для покраски, что способствует принятию и выполнению заказов по восстановлению геометрии кузова, отдельных его частей от последствий аварий, удара, столкновения. Квалифицированный персонал выполняет работы качественно и оперативно, без задержек и нарушения установленных сроков. Полноценно проводить ремонты помогает современное диагностическое оборудование, которым оснащена СТО. Лояльная ценовая политика и индивидуальный подход к каждому посетителю привлекают новых постоянных клиентов, повышают статус нашего сервисного центра, нас рекомендуют, с нами консультируются.

Какие свечи лучше?

Исходя из советов производителей и из практики, лучше ставить на свой автомобиль одни из перечисленных выше марок свечей – Renault, Eyquem, NGK, Denso.

Двухконтактные свечи Renault служат в среднем 30 тыс. км пробега. Такие ставятся со второй половины 2005 года – до них на большинстве Логанов на сервисе устанавливались одноэлектродные свечи. Двухэлектродные свечи зажигания обеспечивают лучшую динамику и лучший набор оборотов.

Renault

Оригинальные двухэлектродные свечи с зазором 1,0 мм, которые идеально подходят для автомобиля и стоят относительно недорого. Производителем ведется строгий контроль качества. Свечи Eyqiem разработаны с учетом особенностей 8-клапанного двигателя и отлично проявляют себя в работе – увеличенный вылет электрода гарантирует стабильное воспламенение топливно-воздушной смеси. Двухэлектродные свечи имеют больший ресурс. Ходят оригиналы, по данным тестирования, до 40 тыс. км.

Denso K20TXR

Японский аналог по качеству не уступает оригиналу, являясь его практически точной копией. Основные характеристики – долгий ресурс и значительная устойчивость к эрозии. Стоят несколько дороже оригинала.

Beru Z193

Наиболее дешевые, но при этом достаточно качественные одноэлектродные свечи производства Federal Mogul. Свеча не дает высокой производительности, но исправно работает весь заявленный срок службы (он меньше из-за особенностей работы одноэлектродных конструкций).

Bosch FR7LDC+

Двухэлектродные свечи с отличной устойчивостью к искровой эрозии. Во многом сходны с оригинальными деталями и имеют длительный срок эксплуатации. Основным минусом является большое количество подделок.

NGK BKR6EK

конструкция сходна с оригиналом, но свеча имеет более грубую штамповку боковых электродов, а искровой зазор на 0,1 мм меньше зазора оригинальной свечи. Как и в предыдущем случае, основным минусом свечей является огромное количество подделок.

Denso PK20PR-P8

Дорогостоящие платиновые свечи имеют отличное качество и продолжительный ресурс, превосходя оригинал. Поводами задуматься служат высокая цена и зазор 0,8 (на 0,2 мм меньше оригинала).

NGK BKR6EIX

Наиболее дорогостоящие иридиевые свечи, известные своим качеством и длительным ресурсом. Также обладают зазором 0,8 мм, ввиду чего такие свечи рекомендуют ставить в новые машины, силовой агрегат которых не сильно расходует масло. Ресурс свечей, согласно проведенным исследованиям, составляет до 50 тыс. км.

Учитывая, что свечи зажигания могут выйти из строя из-за топлива низкого качества, рекомендуется использовать свечи со способностью к самоочищению – им обладают запчасти фирмы NGK. Стоит эта марка свечей зажигания для Рено Логан дороже, но прослужат такие свечи в разы дольше.

Катушка зажигания Renault Logan и Renault Sandero 8V. Троит двигатель.

Для Рено Логан и Рено Сандеро с 8-клапанными моторами K7J и K7M, выпущенных до 2012 года, очень частой проблемой является появление “троения” двигателя. Особенно сильно оно проявляется после долгой стоянки или в сырую погоду.

Основной и наиболее вероятной причиной, как правило, является появление трещин в нижней части катушки зажигания. Возникают они со временем, из-за резких перепадов температуры.

Дело в том, что катушки зажигания на Логан и Сандеро до 2012 года установлены таким образом, что в силу их конструкции, нижняя часть соприкасается с крышкой головки блока цилиндров. Со временем пластик корпуса катушки лопается и образуются трещины, в которые попадает влага. Это и приводит к нарушениям в работе. Хотя стоит отметить, что на многих машинах трещины в катушке никак не сказываются на работе двигателя на протяжении многих лет.

Есть несколько путей решения проблемы.

Наиболее распространённый вариант- установка катушки фирмы Bosch. Её принципиальное отличие– кронштейны, которыми она крепится к крышке ГБЦ. За счёт них обеспечивается зазор между катушкой и крышкой ГБЦ. Единственный минус конструкции заключается в том, что при установке этой катушки, за счет ее более высокого положения, не хватает длины штатного высоковольтного провода 2-го цилиндра. Поэтому придётся либо найти замену этому проводу, либо приобрести комплект более длинных высоковольтных проводов. Идеальным вариантом считается комплект проводов Bosch. Альтернативой ему может быть комплект высоковольтных проводов NGK.

Второй вариант- установить модернизированную катушку зажигания Renault, которую стали устанавливать на Логан, Сандеро и Лада Ларгус с 2012 года. Проблем с этими катушками не возникает, т.к. исправлен конструктивный просчёт и нижняя часть катушки более не соприкасается с крышкой ГБЦ. Преимущество этого варианта в том, что он не потребует дополнительных затрат на провода – все штатные высоковольтные провода прекрасно дотянутся. Стоит отметить, что у этой катушки имеется более дешевый аналог фирмы NGK, либо фирмы Bosch.

Самый бюджетный способ решения проблемы- приобрести аналогичную катушку зажигания старой конструкции. В этом случае рекомендуется подобрать чуть более длинные болты, аналогичные тем, что крепят катушку и гайки к ним. Гайки используются в качестве проставок, чуть приподнимая корпус катушки зажигания.

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

  1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
  2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
  3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
  4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
  5. Теперь берите в руки пассатижи и извлекайте болты.
  6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
  7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
  8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
  9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
  10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
  11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
  12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
  13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
  14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
  15. Далее на место демонтированных элементов вставляют новые.

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

  • Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
  • Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

  • Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
  • Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
  • Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
  • Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Часто задаваемые вопросы

Автолюбителям часто приходится менять в системе зажигания другие детали – свечи.

По эксплуатации катушек этого узла у них появляются вопросы по их использованию.

Ответим на часто встречающиеся из них.

Как проверить катушку зажигания Рено Логан?

Перечислим признаки неисправностей катушек зажигания:

  • Двигателей «двоит» или «троит».
  • Машина на ходу дёргается.
  • Во время нажатия на педаль акселератора случаются провалы.
  • Расход топлива увеличивается.

Также на табло бортового компьютера в машинах последних поколений французской модели появляется предупредительная индикация Check Engine.

Эти симптомы говорят, что возможной причиной неисправности системы зажигания может быть катушка.

Она проверяется следующим образом:

  1. Демонтируется модуль зажигания с силовой установки автомобиля.
  2. Отсоединяются наконечники высоковольтных проводов, колодка с проводами.
  3. Демонтируется крепление, модуль снимается.
  4. Деталь очищается от пыли и грязи чистой и сухой ветошью.
  5. Поверяется первичная катушечная обмотка на предмет обрыва – концы прибора подключаются вначале к выводам C и A, затем – к выводам C и B.
  6. В случае, если стрелка не двигается – обрыв, катушка неисправна, её движение означает исправность детали.
  7. Замеряется вторичная обмотка, прибор подключается к выводам 1 и 4, после – к выводам 2 и 3. Если стрелка покажет 7 кОм при обоих измерениях, катушка исправна, любой другой показатель говорит о выходе детали из строя.

Также можно отремонтировать её с помощью эпоксидного клея. Иначе возможны утечки по току.

Также следует проверить катушки зажигания на «пробой».

Как правильно заменить катушку зажигания на Рено Логан?

Рассмотрим процедуру замены модуля с катушками зажигания на автомобиле Renault Logan, оснащённого мотором с 8 клапанами.

Она проводится так:

  1. Отключается минусовой провод от аккумуляторной батареи.
  2. Отсоединяется разъём с проводами.
  3. Демонтируются высоковольтные провода от контактов. Чтобы избежать проблем при обратном подключении, следует их промаркировать в соответствии с номерами цилиндров.
  4. Выкручивается крепление катушки. Операция производится аккуратно, болты могут привариться от высокой температуры.
  5. Снимается сама катушка, устанавливается новая деталь.
  6. Монтируются высоковольтные провода соответственно маркировке.
  7. Присоединяется разъём с проводами.

Замена катушек на Logan с шестнадцатиклапанным мотором производится проще.

Тут у каждой из свечей зажигания есть своя катушка.

Для смены нужно:

  1. Открепить от катушки штекер.
  2. Снять крепление катушки, а затем саму катушку.
  3. Установить новую.

Какие бывают неисправности катушки зажигания на Рено Логан?

Назовём характерные неисправности катушек зажигания на Рено Логан:

  1. Изменение формы корпуса.
  2. Образование короткого замыкания.
  3. Повреждение изоляционного слоя.
  4. Появление трещин на наконечниках.

Продолжать движение на машине с неисправными катушками нельзя.

Это чревато нестабильной работой мотора, проблемами с его запуском, выходом из строя деталей моторного узла.

Установка на автомобилях Рено Логан катушек в непосредственной близости от силового агрегата приводит к повреждению корпуса от перегрева.

Избежать подобного негатива поможет установка дополнительных гаек или шайб высотой около 10 мм.

Сколько нужно катушек зажигания на Рено Логан?

На каждую свечу системы зажигания французского седана Renault Logan стоит свою катушка.

Это означает, что на автомобиль устанавливается четыре катушки.

Кнопка старт стоп на рено логан

None Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.

Доброго всем дня! Авто — Рено Логан 2007 г. в.

, 1,6, полная комплектация. Проблема: после поездки стал глушить машину, и не сразу это удалось, т. к.

ключ не поворачивался в замке зажигания, после пары-пяти попыток, машину заглушил, но ключ повернулся только на четверть оборота, и далее минут 15 ключ поворачивался туда сюда также примерно на четверть оборота, что не позволяло вынуть ключ или завести машину. Спустя время удалось вынуть ключ. Но теперь вставляешь ключ и он не хочет там поворачиваться,как не крути, и с подергиваниями, и одновременно с рулем и т.

д. и т. п.

Чтобы снять замок зажигания, нужно прокрутить в нем ключ на четверть оборота, но …ЧТО ДЕЛАТЬ? ? ?

? В1Порядок действий при замене и снятии замка зажигания Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.

ШАГ 1: В первую очередь отсоедините минусовую клемму от замка зажигания.

ШАГ 2: Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.

ШАГ 3: Демонтируйте эти элементы рулевого колеса

ШАГ 4: Отключите питание и извлеките иммобилайзер.

ШАГ 5: Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

ШАГ 6: Путём смещения фиксатора отсоедините колодку.

ШАГ 7: При помощи отвёртки выверните болт из корпуса замка зажигания.

ШАГ 8: Вставив ключ в замок зажигания, поверните его на ¼ оборота.

ШАГ 9: Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.

ШАГ 10: Установку следует производить аналогично порядку снятия.

Замок зажигания автомобиля Renault Logan настолько универсален и практичен, что используется в качестве штатной единицы на многих марках и моделях, в том числе Renault Sandero, а также отечественной Lada Largus. Конструкция включает в себя электрический элемент, контактную плату, механический блокиратор, расположенный в правой нижней части. У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания:

  • S – «полное отключение», но при этом ключ находится в замке;
  • A – «на стоянке», для подачи электрического питания на некоторые приборы в салоне и центральной консоли;
  • M – «зажигание», происходит активация всех агрегатов и оборудования автомобиля;
  • D – режим «старт» и запуск мотора.

Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования. При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

  • вначале нужно отсоединить минусовую клемму;
  • затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
  • теперь вы сможете демонтировать элементы рулевого колеса;
  • отключив питание, аккуратно удалите иммобилайзер;
  • под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
  • затем, сместив фиксатор, вы сможете отсоединить колодку;
  • используя отвертку, выверните блокирующий болт из корпуса замка;
  • потом нужно вставить ключ и повернуть его на четверть оборота;
  • теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание. Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены. Теперь нужно открутить три болта, которыми закреплена катушка

Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны. Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их. Теперь просто подключите бронепровода в соответствии с номерами на катушке Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
