Как снять коробку на автомобиле: снятие МКПП и АКПП

Пежо 206

АКПП Пежо 206 в силу своих конструктивных особенностей часто расстраивает владельцев автомобилей. В некоторых случаях АКПП Пежо 206 приходится ремонтировать по разу в год. И это на новых Пежо 206. На видавших виды Пежо 206, АКПП постоянно требует к себе внимания. Это связано с плохой системой охлаждения Пежо 206. Для охлаждения АКПП Пежо 206 предусмотрен теплообменник, и он, в отличие от радиатора, постоянно загрязняется. Это приводит к перегревам АКПП Пежо 206. Поэтому владельцы Пежо 206 часто периодически задумываются о её замене на МКПП. Замена АКПП Пежо 206 на новую МКПП в официальных сервисах обойдется в районе 70000–100000 рублей.

Точки подключения сигнализации на автомобиль FORD FUSION 2007-2008

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Желтый/Красный & Белый/КрасныйилиКрасный	SJB,Разъем F, PINS 1 & 2
Зажигание	Синий/Белый (+)	Жгут замка зажигания, 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Белый/Оранжевый (+)	Жгут замка зажигания, 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	VIOLET/Зеленый (+)	Жгут замка зажигания, 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Синий/Серый (+)	Жгут замка зажигания
Габаритные огни ( — )	Н/Д
Габаритные огни ( + )	Серый/Желтый (+)	SMART JUNCTION BOX UNDER DRIVERS SIDE DASH
ЦЗ Закрытие	Серый/Желтый (TYPE B)	Водительская кик панельилиSJB,Разъем C, pin 4
ЦЗ Открытие	Желтый/VIOLETилиVIOLET/Серый (TYPE B)	Водительская кик панельилиSJB,Разъем C, pin 10
LOCK MOTOR WIRE	Серый/Коричневый (5-WIRE TYPE)	Водительская кик панель
Двери	Синий (-)	Водительская кик панель
Вежливая подсветка	Зеленый/Синий (-)	DIMMER SWITCH
Открытие багажника	Коричневый (-)	BEHIND Открытие багажника SWITCH
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	Жгут рулевой колонки
Тахометр	Н/Д
WAIT TO START LIGHT	Н/Д
Тормоз	Желтый/Серый (+)	Педаль тормозаилиВодительская кикпанель
Отключение штатной сигнализации	VIOLET/Коричневый (-)	Водительская кик панель
ANTI-THEFT	FORDS TRANSPONDER ANTI-THEFT, SEE NOTE #1	Замок зажигания TUMBLER

instalator.ru

Как снять коробку передач

Для того, чтобы обеспечить безопасную езду и вовремя произвести замену износившихся деталей, бывает необходимо снять КПП. Это можно сделать своими руками, не обращаясь за помощью к профессионалам. Но для начала рекомендуется посмотреть видео или почитать инструкцию, которая расскажет, как снять коробку передач. В любом случае для проведения таких работ нужно разбираться в устройстве автомобиля.

Когда снимают КПП

При появлении признаков неисправности необходимо снять механическую КПП, чтобы произвести ремонтные работы. К числу таких характерных признаков относятся:

• наличие повышенного шума,
• проблемы с переключением передач, в том числе их нечеткое включение или самопроизвольное отключение,
• появление масляных протечек.

Иногда КПП снимают для того, чтобы можно было заменить маховик, сальник колевала двигателя или сцепление.

Автоматическую КПП снимают при появлении описанных выше признаков. Но АКПП не нужно снимать для замены маховика или сцепления, поскольку эти детали в данном случае изначально не были установлены.

Приемы снятия АКПП и МКПП в основном являются идентичными. Основные различия заключаются в размерах устройств, а также в наличии у автоматической разновидности шлангов гидросистемы, которые подключены к радиаторам охлаждения.

Как снимать КПП

Рассмотреть снятие КПП можно на примере механического устройства. Для этих работ потребуются набор ключей, пассатижи и отвертка с плоским лезвием. Работы рекомендуется выполнять на яме или подъемнике. Алгоритм действий будет следующим:

1. Устанавливают автомобиль так, чтобы можно было выполнить дальнейшие работы.
2. Убирают аккумулятор.
3. Снимают воздушный фильтр, детали его крепления и полку аккумуляторной батареи.
4. Убирают брызговики двигателя.
5. Обязательно сливают масло из КПП, если это устройство планируют менять.
6. Отсоединяют от КПП приводы передних колес.
7. Приступают к отключению электрики – отсоединяют провода от датчика скорости, выключателя света заднего хода и т.д.
8. Отводят в сторону моторный жгут .
9. Отключают гидропривод в соответствии с рекомендациями производителями.
10. Убирают дополнительный нейтрализатор отработанных газов. Иначе нельзя будет установить опору для мотора.
11. Отсоединяют тросы, затем снимают стартер, но провода устройства не трогают, а само оно просто убирается в сторону, чтобы не создавать помехи дальнейшему проведению работ.

На последнем этапе отсоединяют заднюю опору силовой установки от кронштейна КПП. Для этого нужно снять болты.

Если после этого планируется не просто ремонт, а замена коробки, то ставят новое устройство, подобранное в соответствии с требованиями производителя. Все описанные работы производят в обратном порядке. На последнем этапе заливают масло.

Что еще нужно знать о снятии КПП

Поскольку сама по себе коробка весит достаточно много, один человек может ее не удержать. Лучше при этом работать с помощником.

Перед тем, как установить КПП передач на прежнее место, рекомендуется смазать тугоплавкой смазкой соответствующие детали, включая шлицу первичного вала. Смазки наносится небольшое количество. Также перед окончанием работ и обратной установкой КПП нужно проверить состояние ведомого диска сцепления. Для этого используются специальные инструменты.

Снятие и обратная установка КПП — это достаточно тяжелая работа. Лучше для ее проведения обратиться к специалисту. У нас можно записаться для этого на СТО. Но если вы все-таки решите выполнять работы самостоятельно, в нашем торговом центре вы сможете купить все необходимые для этого инструменты и материалы.

голоса

Рейтинг статьи

Снятие и установка коробки передач

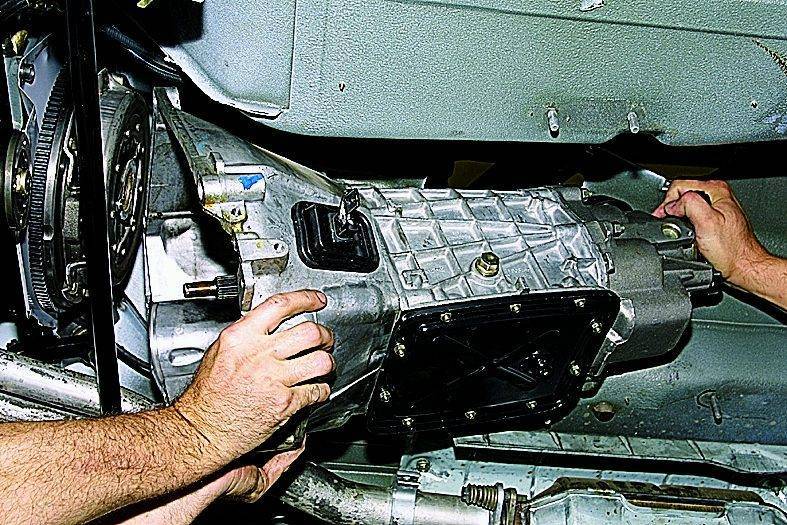

Снятие коробки передач

Установите автомобиль над осмотровой канавой (на подъемник), поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятку с рычага коробки передач и снимите чехол 7 (см. «Привод управления механизмом выбора передач»).

Привод управления механизмом выбора передач: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – опора задняя; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления опоры задней; 14 – шайба опоры задней; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач; 26 – винт крепления блокировочного упора; 27 – накладка блокировки заднего хода; 28 – гайка болта крепления наконечника тяги; 29 – блокировочный упор; 30 – болт крепления наконечника тяги; 31 – втулки; 32 – дистанционная втулка; 33 – хомут тяги привода управления; 34 – болт хомута.

Отверните гайку 15, соединяющую опорную пластину 24 привода управления с задней опорой 10. Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз. Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря. Отсоедините рабочий цилиндр от картера сцепления. При этом цилиндр, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления. Наденьте на эластичную муфту 3 (см. «Эластичная муфта соединения карданного вала с коробкой передач») хомут 2 (А.70025) и затяните его. Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

Эластичная муфта соединения карданного вала с коробкой передач: 1 – гайки крепления фланца карданного вала к эластичной муфте; 2 – хомут А.70025; 3 – эластичная муфта; 4 – поперечина задней подвески двигателя.

Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его. Отверните болты крепления крышки картера сцепления. Отсоедините опору задней подвески двигателя от поперечины 4, а затем снимите поперечину, поддерживая коробку передач снизу.

Снимите привод управления коробки передач, для чего:

• отверните три гайки крепления кронштейна к задней крышке коробки передач 25;
• ослабив болт крепления хомута 34, разъедините тягу привода управления;
• снимите привод управления коробки передач.

Поставьте под картер коробки передач домкрат, подставки или другую подходящую опору. Шарнирным торцовым ключом А.55035 отверните болты крепления к двигателю и снимите коробку передач вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал коробки передач из переднего подшипника и из ступицы ведомого диска.

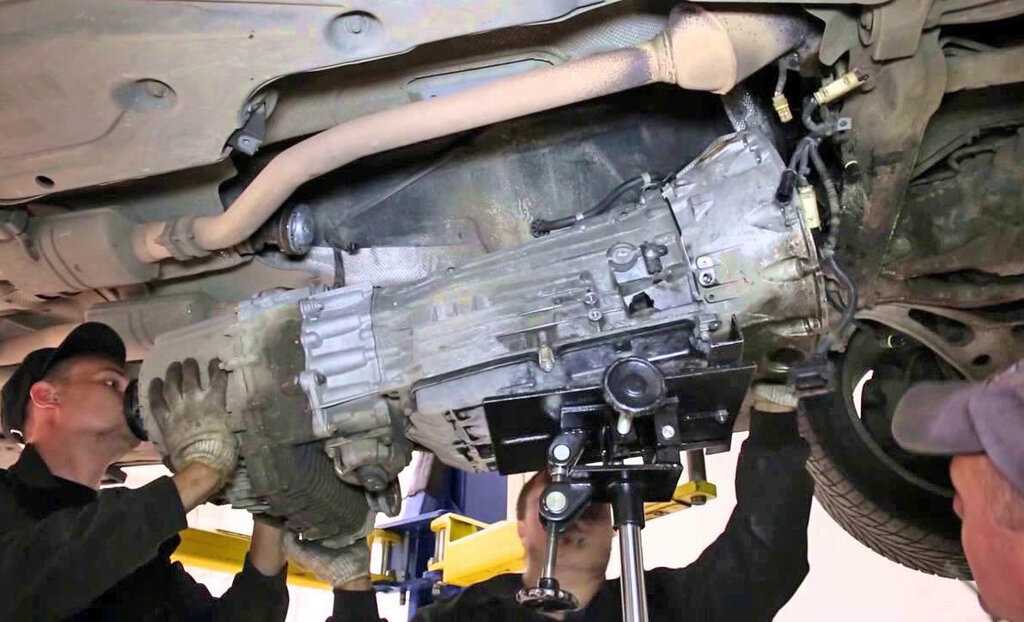

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

Какая АКПП самая надежная и лучшая, рейтинг автоматических коробок

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
2. Дождитесь, пока все масло не сольется с АКПП.
3. Открутите болты поддона и снимите его. Удалите фильтр.
4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
2. Отсоедините крепления механической тяги управления.
3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Отзывы по эксплуатации и ремонту автоматической коробки на Шевроле Лачетти

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.

Когда имеет смысл замена?

Стоимость ремонта родной или новой АКПП иногда значительно превышает стоимость МКПП. Когда старые коробки-автомат восстанавливать нецелесообразно, проще воткнуть механику. На автомобилях до 97 года поменять коробку проще простого – они с двигателем не связаны между собой. А вот после 97 года они начали комплектоваться одним электронным блоком управления или двумя, работающими в паре. Правда, это зависит от модели АКПП. Старые разработки без электронных блоков управления до сих пор спокойно ставятся на совершенно новые автомобили. При переходе на МКПП, на автомобилях со сложными электронными блоками управления возникает куча проблем. Компьютер начинает выдавать ошибки, двигатель глохнет и ведет себя странно. Некоторые такие сложности можно решить, а некоторые нет. Переход на МКПП в таком случае может сильно разочаровать владельца. Автомобиль будет вести себя странно, постоянно требуя внимания и каких-либо действий. Например, выхода из ошибок каждые 15 километров, поскольку «мозги» автомобиля «прошиты» под АКПП.

Если на автомобиль владельца запчасти не производятся уже лет 20 и найти их можно только с помощью сложного поиска в интернете, то тогда замена на МКПП вполне имеет смысл.

Ремонт коробки старого Порше может в десять и более раз превысить стоимость установки механики

Ремонт коробки старого Порше может в десять и более раз превысить стоимость установки механики. Некоторые профессионалы могут срастить двигатели и коробки совершенно разных производителей и поколений.

На автомобилях после 97 года, на которые поставить механику слишком уж сложно, можно поставить двигатель в сборе с МКПП. Продажа старого двигателя и запчастей от АКПП частично покроет расходы. Например, роторный двигатель от Мазда РХ-8 в хорошем состоянии обойдется в 400000 рублей, коробка в 60000. Вместо роторного двигателя можно без особых проблем поставить вышеуказанный турбированный двигатель от Тойота в сборе с МКПП и за 200000 получить надежный автомобиль со спортивным характером, который долго не будет знать проблем.

Что потребуется?

Замена коробки – процедура достаточно сложная. Для этого понадобится как минимум теплый бокс с ямой или подъемником. Сама АКПП весит немало и для её снятия понадобится кран или помощь нескольких человек. Сами процедуры по замене потребуют большого спектра инструментов: различных ключей, шестигранников, дрели, шуруповерта, отверток и так далее. Проведение процедуры требует опыта работы руками и четкого понимания, что и как должно работать.

Процесс замены АКПП на МКПП

Инструкций по смене вида коробки официальные производители не выпускают, информацию можно найти только в интернете, и далеко не всегда полную. Тем не менее опытные в работах с автомобилем автовладельцы, периодически выполняют данные операции самостоятельно, и, в большинстве случаев, им удается решить все сопутствующие проблемы.

Детали необходимые для свапа:

1. Сама механическая коробка передач. И крепления к ней. На АКПП и МКПП они могут отличаться.
2. Маховик и корзина сцепления. Эти детали подлежат балансировке, поэтому их лучше брать с одной машины. Диск сцепления лучше поменять на новый.
3. Полуоси – отличаются у АКПП и МКПП.
4. Кулиса. При ее установке обычно требуется расширить некоторые отверстия, лучше обработать их антикором.
5. Педальный узел. Педаль сцепления потребует установки шланга, цилиндра и отверстий под него.
6. Стартер переделывается или заменяется на новый из-за включенной блокировки. АКПП нельзя завести при включенной передаче. Обычно просто ставится перемычка.

7. Фонари заднего хода понадобится переделать, чтобы они работали с задней передачей МКПП.

Если АКПП идет уже со сложными электронными блоками управления, то в этот список может добавиться: перепрошивка, установка хитрушек и обманок, замена приборной панели и так далее. Иногда для того чтобы заставить машину работать правильно, необходимо будет ее серьезно переделать. В зависимости от случая, это может быть совсем просто или же не решаемо.

Необходимость диагностики МКПП

Схема МКПП

Если стали отмечаться проблемы с системой трансмиссии, водителю необходимо автотранспорт отправить на диагностику. Данная процедура позволяет получить необходимые данные о функционировании «механики».

Перечислим признаки поломок МКПП:

• появление шума, стуков;
• невозможность смены передач;
• обнаружение течи со стороны КПП;
• затрудненное переключение передач;
• самопроизвольное выключение скоростных режимов.

При наличии данных проявлений, заметно ухудшается управление авто. Чтобы точно определить причину того, почему возникли данные признаки, необходимо снятие МКПП с автомобиля с последующей ее разборкой.

Если механическая КП дала течь, то возможно износились уплотнительные элементы, в редких случаях это связано с наличием трещин на поверхности коробки.

BMW E39

Для замены АКПП на МКПП для BMW Е39 понадобится:

МКПП для двигателя BMW Е39; — кардан (они отличаются);

• корзина сцепления;
• маховик;
• подшипник первичного вала;
• педальный узел;
• кулиса МКПП;
• гидравлика, трубки, РЦС, ГЦС;
• приборную панель.

Электронный блок управления и EWS BMW E39 перепрограммировать не надо. ЭБУ от АКПП BMW E39 необходимо просто отключить. Действия по электрике ограничатся перемычкой между двумя проводами EWS BMW E39. Также при переходе BMW E39 на МКПП необходимо менять редукторы заднего моста. Они разные по передаточным числам, фланцам для разных двигателей BMW. Магистраль сцепления прокладывается под ковром BMW Е39. Придется пробить еще одну дырку в кузове BMW Е39 в районе коробки, туда будет установлена трубка.

https://youtube.com/watch?v=7ycVxfXq-JU

Признаки неисправности КПП ВАЗ 2110

Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:

• появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
• самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.

В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).

Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.

Процесс установки АКПП вместо МКПП

Замена механической коробки передач на автоматическую предполагает выполнение ряда мероприятий, которые определяются ниже изложенной последовательностью.

В первую очередь,

• необходимо демонтировать все элементы, которые будут препятствовать нормальной работе.
• Производится снятие аккумулятора, воздуховодов, стартера, приводов и ступиц и продольной балки.
• Также необходимо слить масла.
• Болты, фиксирующие гидромуфту и КПП, следует выкрутить.
• Далее производится демонтаж трубок теплообменника и трос привода селектора, на некоторое время.
• Открутив все элементы крепления, убрав электрические провода, коробку необходимо спустить, используя возможности лебедки.
• Получив доступ к АКПП, нужно определить место крепления маховика и открутить болты, с целью установки маховика механического типа.
• После этого, работа переносится на селектор.
• Для начала, демонтируется подлокотник, тросики и разъемы проводки.
• Удалив все фиксирующие элементы селектора, его можно демонтировать.
• Резонатор имеет тепловой кожух, который необходимо снять.
• Освободив тросик от креплений, он снимается и на его место устанавливается привод будущей коробки передач, с последующей фиксацией.
• Снятый кожух устанавливается на прежнее место.
• Далее проводится монтаж нового селектора, креплений тросика и проводки.
• Педали торможения и сцепления устанавливаются новые.
• Установка цилиндра сцепления подразумевает наличие отверстий для его фиксации. Если они отсутствуют, то их нужно сделать.
• После этого, можно монтировать МКПП, с последующим соединением всех тросиков и проводки.
• Предварительно, снятые воздуховоды и аккумулятор, устанавливаются обратно.
• Чтобы наладить связь с двигателем, необходимо осуществить замену процессоров.
• В заключении, подключаются фонари заднего хода.

Одним из самых сложных моментов, в замене КПП, является установка моста с педалями, требующий отдельного пояснения. Здесь возможны некоторые трудности, касающиеся наличия гидравлического усилителя.

Процесс установки моста заключается в следующей последовательности:

• демонтаж полки под рулевым колесом и блока с реле;
• увидев старый мост, необходимо выкрутить болты, фиксирующие его. Сделав это, мост демонтируется;
• установка нового моста, с последующей фиксацией болтами;
• монтаж педали сцепления подразумевает наличие отверстия для шланга сцепления. Чтобы его получить, необходимо воспользоваться дрелью.

Как снять и установить АКПП

Снятие и установка АКПП – дело сложное

Существует много нюансов, на которые нужно обращать внимание, если вы впервые извлекаете автомат с машины. Поэтому, если у вас нет рядом друга опытного механика, а сами вы слабы и мало что знаете об устройстве коробок передач, то лучше отдать автомат на ремонт в сервис-центр

Ну а для тех, кто знаком с конструкцией АКПП, инструкция данная ниже, будет хорошим подспорьем в работе. Перед тем, как снимать автомат, проведите компьютерное диагностирование. Возможно вам не понадобится полностью снимать автомат, а только удалить старый гидроблок и поставить новый, или заменить на нем соленоиды.

Вольво XC 90

Автомобили Вольво XC90 комплектуются достаточно крепкими АКПП. Но зачастую владелец XC90 не обращает внимания на правила эксплуатации и обслуживания АКПП. В результате АКПП XC90 выходит из строя на пробегах в 100000–200000 километров. Владелец XC90, устав заниматься проблемной АКПП часто задумывается о замене ее на МКПП. Но для владельцев XC90, выпущенных с 99 года, это сулит новые трудности. АКПП и двигатель XC90 имеют общий электронный блок управления, настроить который на работу с МКПП практически невозможно.

У Вольво XC90 электронный блок управления настроить на работу с МКПП практически невозможно.

Некоторым владельцам XC90 это удается, поменяв комплектацию у дилера автомобилей и скачав последнее программное обеспечение на МКПП с сервера Вольво для модели XC90. Но даже это не всегда работает. Часто для владельцев XC90 существует единственный вариант – покупка двигателя в сборе с МКПП.
