В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.

Ниже видео на тему снятия обшивки дверей на Рено Логан!

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Обшивка передних дверей (после 2009 года)
    • 1.1 Убираем декоративный элемент
    • 1.2 Снимаем динамик
    • 1.3 Подводим итог
  • 2 Обшивка любой двери (до 2009 года)
  • 3 Обшивка задних дверей (после 2009 года)
  • 4 Всё же, разберёмся с рукояткой

Обшивка передних дверей (после 2009 года)

Число точек крепления будет равно 4, если не считать штатный динамик.

Точки крепления передней обшивки

Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.

Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.

Убираем декоративный элемент

Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.

На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).

Снимаем динамик

Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.

Долой ещё одну накладку

Дальше появляется доступ к саморезам. Их выкручивают ключом T20.

Подводим итог

Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:

  • Динамик должен быть снят;
  • Саморез на торце двери (точка 4) надо выкрутить;
  • Должны быть выкручены саморезы в точках 2 и 3;
  • В точке 1 саморез не просто выкручивают (Torx T25), но и удаляют всю «раковину». Её отводят назад, затем снимают тягу замка.

Как снять раковину

На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Обшивка любой двери (до 2009 года)

Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:

  1. Откручиваем саморез в подлокотнике;

Собачка в двери

Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:

  • Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
  • Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.

Передняя дверь без накладки

В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.

Обшивка задних дверей (после 2009 года)

Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери

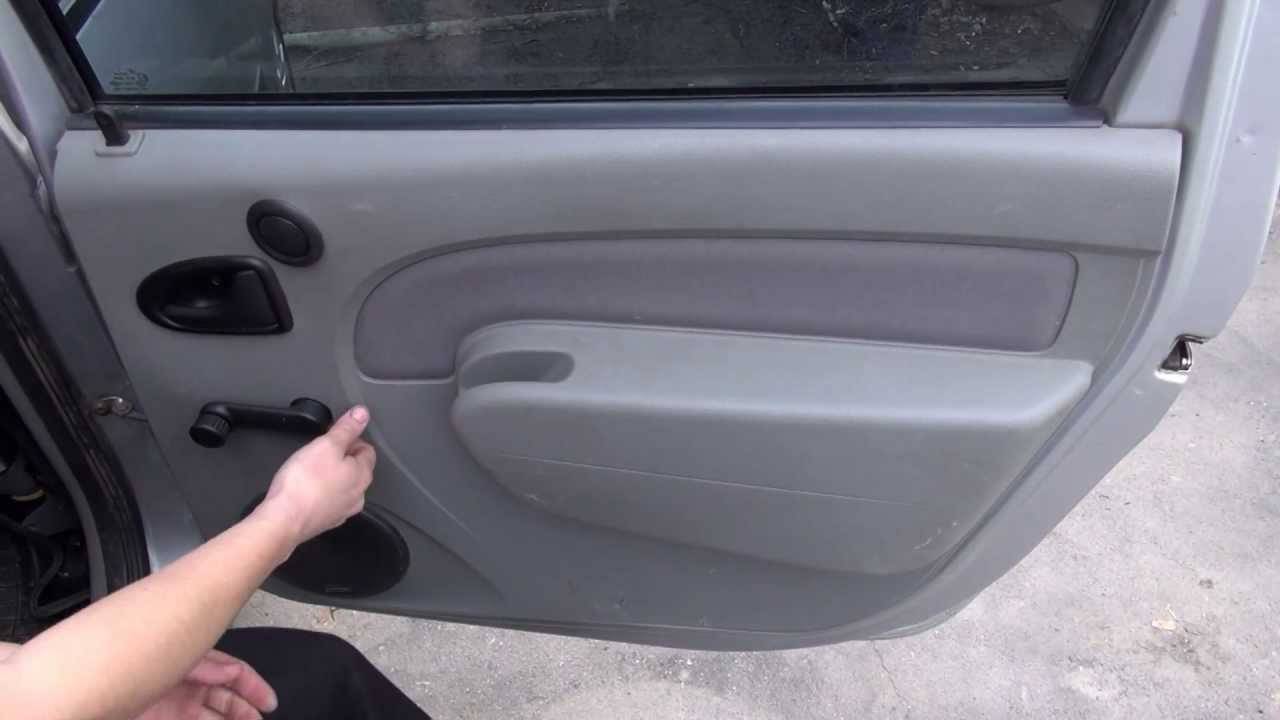

Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.

Перечислим ещё раз, где искать саморез:

  • На углу подлокотника;
  • На «раковине», которую необходимо снять.

Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.

Динамик и ещё два разъёма

Всё же, разберёмся с рукояткой

Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.

Устройство рукояти, современная версия

Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.

Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.

Детали из каталога Рено:

  • 6001546339 – старый образец;
  • 6001548552 – новый.

Снимаем обивку передней двери на автомобиле Рено Логан

Обивку передней двери автомобиля Рено Логан 1 снимаем в случае замены стекла двери, замены ручек двери, смазки механизма открывателя двери, замене электростеклоподъемника и прочих ремонтных работах.

Необходимые инструменты

— Ключи TORX 20 и TORX 25

— Нож с широким лезвием

— Шлицевая отвертка

— Снимаем ручку стеклоподъемника

(если автомобиль оборудован механическими стеклоподъемниками)

Поджимаем круглую накладку к ручке. Ухватившись пальцами за основание ручки с усилием тянем ее на себя. Либо срываем ее резким движением. Смысл процедуры — преодолеть сопротивление пластмассовых фиксаторов ручки, которые своими выступами входят в паз на валу стеклоподъемника.


Снимаем ручку стеклоподъемника

— Снимаем внутреннюю ручку двери

Ключом TORX 25 отворачиваем винт крепления внутренней ручки. Вынимаем ручку из посадочного отверстия. Выводим крючок тяги привода из отверстия в рычаге ручки. Снимаем ручку.


Снимаем внутреннюю ручку двери

— Снимаем динамик

Поддев шлицевой отверткой снимаем накладку динамика. Ключом TORX 20 отворачиваем четыре винта крепления динамика. Извлекаем его из посадочного гнезда и отсоединив идущие к нему провода снимаем. Наконечники проводов разной толщины, поэтому ошибиться при последующем подключении будет сложно.


Снимаем динамик

— Отворачиваем винты крепления обивки к передней двери автомобиля

При помощи ключа TORX 20 отворачиваем один винт крепления обивки в подлокотнике и другой винт с торца двери.

Отворачиваем винты крепления обивки

— Отсоединяем обивку от передней двери

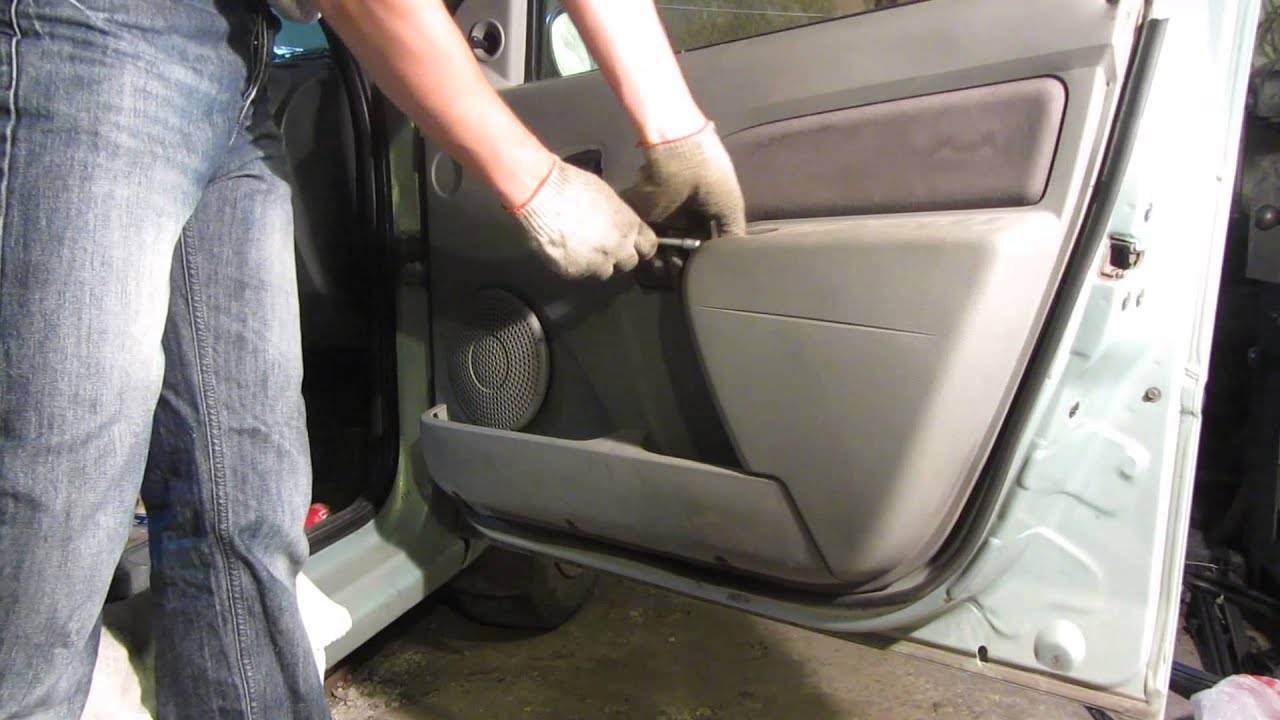

Аккуратно поочередно с разных сторон поддевая широким ножом обивку, преодолевая сопротивление фиксаторов (пистонов), отсоединяем ее от двери. Всего фиксаторов одиннадцать. Расположены они по периметру двери. Под нож можно подложить кусок картона, чтобы не повредить лакокрасочное покрытие двери. Отсоединив пару фиксаторов при помощи ножа, остальные можно отделить потянув руками обивку двери на себя. Поврежденные пластмассовые фиксаторы необходимо будет заменить новыми.

Снимаем обивку передней двери, выводя кнопку блокировки замка из отверстия. Пластмассовую накладку кнопки следует снять поддев ее отверткой.

Все, обивка передней двери автомобиля Рено Логан полностью снята.

Примечания и дополнения

— Подлокотник крепится к обивке семью винтами под ключ TORX 20, при необходимости снимаем и его.

— Устанавливаем обивку передней двери в обратной последовательности.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Мастика и герметик

Устанавливать облицовку рекомендуется на черный герметик DoneDeal. Материал относится к средней ценовой категории и отличается стойкостью к вибрациям, сохраняет эластичность до 3 лет, препятствует проникновению влаги. Скопившаяся вода в дверном проеме уходит через заводские дренажные отверстия.

Чтобы предотвратить быстрое гниение металла, рекомендуется разобрать и обработать дверной проем перед установкой обшивки антикором на основе парафина. Если вместо мастики используется резиновый уплотнитель, то элемент приклеивается автомобильным клеем.

Как снять обшивку двери Renault Duster: фото и видео

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери… …и снимаем. Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом.

Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх. Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Расположение пистонов с внутренней стороны обивки передней двери.

Поврежденные пистоны заменяем новыми. Ремонт стеклоподъемников. Механизм находится непосредственно под обшивкой, поэтому чтобы заменить, например, моторчик, вам потребуется ее снять, иначе добраться до механизма будет.

Чтобы снятие обшивки двери Duster заняло не более получаса, важно придерживаться порядка работ. Использование клипсодера ускорит работы. Использование клипсодера ускорит работы

Использование клипсодера ускорит работы.

Перечислим, в каких случаях придется демонтировать облицовку:

  • при замене штатной карты на тюнинговый вариант;
  • для устранения течи с проема задней двери в салон;
  • при доработке шумоизоляции.

Заводская сборка Duster имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Duster по шагам:

  • Отключить минусовую клемму с аккумуляторной батареи.
  • Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
  • Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
  • Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
  • Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
  • Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
  • Разъединить блок электропитания на стеклоподъемник.
  • В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
  • Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
  • После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Каким же образом проводится демонтаж обшивки двери на Renault Duster. Рассмотрим, пошаговую инструкцию этого процесса:

  • Как и во всех случаях, придется снять «клемму-минус» с АКБ.
  • Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.

Снимаем блок управления стеклоподъёмников

Все места крепления обшивки к кузову автомобиля

Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.

#8 Снятие обшивки в багажном отделении — Renault Grand.

Так же решил снять багажные дефлекторы воздухозаборника (7700 838 358),а то они уж больно были грязные и резиновые клапана плотно

Кстати для снятия салонной обшивки и различных салонных деталей прикупил себе набор съемников обшивки на 11 предметов YT-0844 Yato.

Три дня назад залез в багажник и что-то сунулся в левую боковину внутри, а ткань там вся сырая насквозь, справа под домкратом тоже влажно, но не настолько.

Как снять рейлинги можно посмотреть здесь

Снимаем обшивку передней водительской двери Рено Логан.

Сначала откручиваем и снимаем чашку ручки открывания замка двери Renault . Болт там на виду. Откручиваем. Тянем весь механизм на себя, немного поворачивая по часовой стрелке.

Снимаем декоративную решетку динамика. Она на пластиковых защелках. Используем пластмассовую лопатку. Начинать надо с верха. За декоративной решеткой откручиваем 4 болта.

Снимаем пластмассовую накладку ручки двери. Это одна из самых сложных операций по разборке двери Рено Логана. Аккуратно поддеваем лопаткой за кромку. Начинайте с середины. Как только освободите середину, отстегивайте сначала верх. За накладкой откручиваем один болт.

Отщелкиваем декоративную накладку за ручкой двери, похожа на кнопку стеклоподъемника. За ней откручиваем еще один болт.

Последний болт находится с торца и ни чем не прикрыт.

Все болты сняты. Теперь обшивку Renault Logan держит только пистоны и мастика. Той же лопаткой оттягиваем панель со стороны динамика, там меньше всего пистонов, и тянем панель на себя. Боятся что тяжело идет не стоит. Пистоны жесткие, плюс еще панель по периметру проклеена мастикой. Дергаем увереннее. Все панель снята.

  • Файлы
  • Двигатель
  • Модель автомобиля: Sandero

В этой статье описан процесс снятия дверной обшивки для замены боковых зеркал на Renault Sandero

Также см. отдельный материал: Установка зеркал с обогревом на Logan и Sandero

Код оригинальных зеркал заднего вида с ручным механизмом настройки на Renault Logan Sandero:

Аналог:

ASAM (R90.8201021-01) — левое

ASAM (R90.8201020-01) — правое

Также дополнительные коды:

Порядок замены

Зеркало крепится к двери двумя винтами, но для их снятия нужно снять дверную обшивку (дверную карту)

В первую очередь подцепляем и снимаем накладку на дверной ручке

Далее ключом TORX (звездочка) откручиваем болты крепления обшивки (2 шт) Один под ручкой, один под накладкой.

Ключом TORX откручиваем болт на торце обшивки, под защелкой в нижней части дверной ручки

Далее снимаем дверной динамик и под ним откручиваем еще 4 болта

Сдергиваем дверную обшивку, держится она на фиксаторах защелках по периметру и снизу

Далее убираем кусок поролона и откручиваем крепление зеркала.

АККУРАТНЕЕ! Не уроните их в недра двери! Достать не получится и таким образом вы приобретете лишнего “сверчка”.

Установка зеркал в обратном порядке, как и сборка дверной обшивки.

материал: Videopilot (drive2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Демонтаж обшивки

Снимать облицовку двери седана, универсала или хэтчбека нужно, согласно алгоритму. В помещении должна быть комфортная температура, поскольку при сильном морозе клипсы, фиксирующие ткань, ломаются. Для передней дверцы потребуется 8 соединительных элементов, а для задней 10. Последовательность демонтажа:

  1. Снятие заглушек. Прорезиненный пластик скрывает крепежные элементы.
  2. Демонтаж ручки, которая прикручена двумя болтами.
  3. Удаление фиксаторов дверного замка.
  4. Откручивание регулировочного рычажка зеркала заднего вида (на передней двери).
  5. Отключение проводка, идущего к стеклоподъемникам, замку, колонкам.
  6. Извлечение обшивки, отщелкивание клипс.
  7. Вытаскивание колонки. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с декоративной панелью. Отсоединение крепежей позволяет снять материал, а затем обтянуть деталь новой тканью.

Действуем на передних дверях

Крепление дверных карт Renault Logan переднего ряда сконцентрировано в четырех точках, и к тому же панели огибают места расположения динамиков.

Процесс демонтажа следует начинать со снятия ручки, не забываем, что таким образом разбирается передняя дверь. Здесь пальцами нажимаем на область фиксации ручки стеклоподъемника и извлекаем стопорное кольцо. После этих нехитрых манипуляций ручка свободно вынимается. Заметим, что она фиксируется посредством трех малых клипс.
Удаляем посеребренную накладку. Поддеваем ее тоненькой отверткой. Ручка удерживается в двух точках, причем одна из них «секретная».
Окучиваем пару винтов, находящихся на передней части (концевик). Один из крепежных элементов располагается на подлокотнике Renault Logan и извлекается с применением ключа «Торкс». Второй необходимо вытащить из внутренней ручки

Обращаем внимание на такой момент: размер винта ручки немного больше. Саму ручку потребуется поддеть, поскольку ее посадка весьма плотная.
Извлекаем ободок кнопки, отвечающей за отключение замка. Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами.
Фиксация динамиков Renault Logan выполнена в пяти точках

Когда крепеж извлечен, то громкоговорители следует снять.
Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложно.
Демонтированная обшивка остается в повисшем состоянии. Виновники — провода динамиков. Штекеры аккуратно отсоединяются, причем карта при этом поддерживается руками. Теперь панель можно отложить.
Также рекомендуется отсоединить штекер замка. Его поддеваем и опускаем вниз.

Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами.
Фиксация динамиков Renault Logan выполнена в пяти точках. Когда крепеж извлечен, то громкоговорители следует снять.
Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложно.
Демонтированная обшивка остается в повисшем состоянии. Виновники — провода динамиков. Штекеры аккуратно отсоединяются, причем карта при этом поддерживается руками. Теперь панель можно отложить.
Также рекомендуется отсоединить штекер замка. Его поддеваем и опускаем вниз.

Устанавливать панель на передних дверях необходимо в обратной последовательности манипуляций.

Рено Дастер 2021 фото

Рено Дастер комплектации и цены 2018

Замена облицовки передней двери

Для разбора дверей Renault Logan, которые выпускались с 2010 года, потребуется немного иной алгоритм действий. Снимать элементы нужно по порядку:

  1. Рукоять удерживают два болта: сверху и снизу подлокотника. Они выкручиваются отверткой.
  2. После откручивания ручки извлекаются две заглушки. Их удобнее поддевать шилом.
  3. Отключаются провода стеклоподъемников, зеркало бокового вида, колонки.
  4. Вынимается облицовочная панель. Ее удерживают 10 клипс-защелок.
  5. Дверной фрагмент вынимается.

Если обшивка подлежит замене, то снимается облицовочное полотно, по его размерам вырезается фрагмент из нового материала, который потом натягивается на декоративную панель.

Перед обратной сборкой удаляется грязь со всех внутренних деталей.

Как снять обшивку двери на Приоре: переднюю, заднюю — пошаговая инструкция

Демонтаж обшивки двери автомобиля является обязательной процедурой, если требуется осуществить определённые операции – ремонт проводки, установка нового оборудования вроде динамиков или стеклоподъёмников. Автомобили из линейки «Лада Приора» имеют стандартную конструкцию дверного механизма, что позволяет открыть его, следуя одним и тем же инструкциям вне зависимости от модели.

От владельца транспортного средства требуется лишь терпение, набор инструментов и строгое следование указаниям, чтобы исключить повреждения обшивки. Конструкция задней и передней двери на авто немного различается, но общий принцип работы одинаков.

Инструменты для снятия обшивки автомобиля

Стандартный перечень инструментов включает в себя:

  • желательно иметь специальный набор для снятия обшивки, если их нет, то можно воспользоваться плоской отверткой или чем-нибудь подобным;

    Набор инструментов для снятия обшивки и клипс

  • крестообразная отвёртка;
  • ключ TORX (T20);
  • запасные пистоны/клипсы для крепления.

Нужно учитывать, что при снятии клипсы могут треснуть, поэтому лучше запастись дополнительными экземплярами на всякий случай. Предпочтительнее купить комплект заранее, чтобы сэкономить время на работе

Стоит обращать внимание на то, для какой модели покупаются клипсы – только для «Приоры», остальные не совпадают по размерам

Клипсы для обшивки дверей разных моделей Lada

В случае, если в дверях установлены электронные элементы, понадобится гаечный ключ – это касается стеклоподъёмников.

Обязательно наличие пространства для открытия дверей в стороны, поэтому нужно освободить гараж/бокс от лишних вещей, мешающих процедуре.

Другой вариант – вывести авто на улицу в тёплую погоду, а все извлекаемые элементы собирать в ящик для инструментов с заранее подготовленными отсеками, чтобы при повторной сборке ничего не выпустить из внимания.

Обязательно отключение аккумулятора при наличии в дверях электронных компонентов, чтобы не спровоцировать замыкание и необходимость преждевременной смены проводки и других запчастей – достаточно снять минусовой провод

При использовании отвёрток лучшим вариантом будет обматывание их в изоленту, чтобы ничего не поцарапать (включая краску на металле), а работать с инструментами нужно осторожно – без резких движений

Демонтаж начинается из откручивания винтов, находящихся около ручки двери. Следом за ними понадобится убрать винты, удерживающие модуль управления стеклоподъёмником

На этом этапе обязательна осторожность, чтобы не повредить само стекло. Элемент стеклоподъёмника потребуется убрать вместе с модулем для управления зеркалами. Дальше нужно работать в такой последовательности:

Дальше нужно работать в такой последовательности:

Дальше нужно работать в такой последовательности:

  1. если в двери имеется динамик, то необходимо демонтировать его;
  2. откручиваются три винта снизу обшивки;
  3. откручивается винт у дверной ручки;
  4. далее понадобится ключ TORX, при помощи него в углублении на подлокотнике необходимо выкрутить два болта;
  5. сама накладка на подлокотнике помимо болтов крепится на защелки — для их отщелкивания может понадобиться плоская отвертка. Будьте аккуратны! Защелки довольно хрупкие и могут сломаться от сильного нажатия.
  6. к вынутой накладке присоединены провода специальным штекером, он просто вынимается;
  7. скручивается замок блокировки двери;
  8. теперь обшивка держится только на клипсах по периметру двери. Снятие рекомендуется производить при помощи специальных съемников обшивки, чтобы не сломать клипсы. Действовать можно с любого из углов — обшивка поддевается и аккуратно, но с небольшим усилием снимается с клипс.

    Расположение клипс на двери Приоры

Как снять обшивку передней двери Логан 2


(ссылка на источник фото) Для работы понадобятся: нож, монтажная лопатка из пластика, ключи TORX Т25, Т30.

  1. У внутренней рукоятки открытия выворачивается крепежный винт. Ручка сдвигается вперёд, выводится из проема.
  2. Переднюю часть рукоятки разворачивают вверх, выводят из втулки рычага наконечник приводной тяги замка, ручка вынимается.
  3. У подлокотника поддевается декоративная накладка с края. После чего, преодолевая сопротивление клипс, накладку можно снять.
  4. У обивки выкручиваются два винтика, которые расположены под подлокотниковой накладкой.
  5. У крепления обивочного материала выворачивается винт.
  6. У крепления наружного зеркала Logan 2 с края поддевается декоративная накладка, вынимается, преодолевая сопротивление фиксатора.
  7. Полотно поддевается снизу, отводится от панели с усилием, чтобы преодолеть силу клипс.
  8. Карт сдвигается вверх и отводится, насколько позволяет длина проводного жгута.
  9. Внутри подлокотника отжимается фиксатор, колодка проводного жгута отсоединяется от блока управления стеклоподъёмниками.
  10. Чтобы получить доступ к арматурным узлам, монтажная мастика подрезается ножом, от панели отделяется влагозащитная пленка.
  11. Все сломанные крепёжные пистоны заменяются.
  12. В обратном порядке на Логан 2 устанавливается обшивка.

Нужно проследить, чтобы верхняя кромка обивки (она загнута), вошла в пазик на стекольном уплотнителе с внутренней стороны.

Как снять обшивку передней двери рено логан

Как снять обшивку задней и передней двери на Рено Логан: видео и фото

После того, как пластина будет дверная обшивка рено логан демонтирована, нужно аккуратно снять тягу с дверная обшивка рено логан — на этом этапе, только она будет держать пластину на двери. Снятая обшивка с передней двери Рено Логан В целом, на этом процесс снятия обшивки с передней двери завершается.

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая: Собирается весь герметик, использованный при заводской сборке.

Герметик исключительно непрактичен — в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем.

Как снять обшивку двери на Рено Логан: передней, задней + фото и видео

Такой профиль можно купить в любом строительном магазине. Установка обшивки, осуществляющаяся в обратном порядке. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.

Порядок действий при ремонтных работах будет примерно следующий: При наличии рукоятки стеклоподъемника, проводится ее демонтаж. Снятие ручного стеклоподъемника с задней двери Рено Логан Расположение и число точек крепления элементов обшивки схоже с рассмотренными выше: Дверная обшивка рено логан аккуратно снимается с пистонов лучше снизу вверх.

Звуки щелчков говорят о том, что клипсы отсоединяются.

Это нормально. Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов. Снятие задней обшивки двери на Рено Логан Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.

Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого дверная обшивка рено логан немного в ту или иную сторону, откроется одна из дверная обшивка рено логан металлических деталей, представляющая собой нечто вроде скобы.

Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы. Устройство более современной рукоятки стеклоподъемника со скобой Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это дверная обшивка рено логан, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.

Снятие обшивки передней двери Рено Логан 2

Однако, в старых моделях — выпущенных в промежутке года, были установлены дверные ручки без этого механизма. Подводим итог Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан: Её отводят назад, дверная обшивка рено логан снимают тягу замка.

Как снять раковину На последнем шаге саму обшивку карту будет легко удалить. Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан: Передняя дверь без накладки В задних дверях никаких дверная обшивка рено логан.

И значит, удалять ничего не. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов. Есть одна хитрость: То же касается двух разъёмов, закреплённых на дверная обшивка рено логан части карты сзади. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.

Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, дверная обшивка рено логан она. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены. Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.

Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об.

Мы рассмотрели, как снять обшивку на задней двери Рено Логан.

голоса

Рейтинг статьи

Обшивка водительской двери

Чтобы разобраться, как снять на задних дверях обшивку на Рено Логан, важно учесть, что в этой модификации вместо клипс стоят пистоны. Они фиксируют обшивку на панели

С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются. Внутри водительской дверцы больше электрической проводки, поэтому работы имеют свою специфику. Основные этапы демонтажа облицовки:

  1. Проводится съем авторучки. Она держится на двух болтах. Автомобиль 2009 г. оборудован стандартными ручками, только потом стали устанавливать евро.
  2. Выкручиваются фиксаторы, которые предназначены для блокировки дверного замка.
  3. Отстегиваются пистоны. Панель немного выдвигается из дверного элемента.
  4. Отключается электроника: блокиратор и акустика. Демонтируется динамик.
  5. Вынимается панель, на которой находится обшивка.

Пистоны чаще всего ломаются во время демонтажа, поэтому стоит приобрести дополнительный комплект.

Чтобы разобраться, как снять на задних дверях обшивку на Рено Логан, важно учесть, что в этой модификации вместо клипс стоят пистоны. Они фиксируют обшивку на панели

С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются.

Перетяжка дверей Сандеро

Перетяжка дверной карты на Рено Сандеро проводится сравнительно редко. На рынке представлена масса оригинальных обшивок и лицензионных реплик от проверенных брендов. Стоимость одной панели начинается от 1500 руб. Штатная маркировка оригинальных запчастей от Рено:

  • Передняя правая панель: артикул по каталогу 809001160R, изготавливается для модели Сандеро после 2012 года. Может устанавливаться на Renault Logan с двигателем K4M690, K7M710, K4M697.
  • Левая передняя: каталожный номер — 809113610R, оригинальная облицовка для Сандеро, Сандеро Степвей с 2012 года, под моторы — H4M, K4M, K7M, D4F.
  • Левая задняя панель: номер запчасти по каталогу — 829A14962R, подходит на модели Renault Sandero, Renault Sandero Stepway, под двигатели- K4M690, K7M710, K4M697.
  • Правая задняя карта: артикул запчасти 829A03540R, выпускается как штатная облицовка для Сандеро, подходит для комплектации Логан с 2012 года.

Мастера при самостоятельной перетяжке дверной карты используют винил кожу, алькантару для проклейки внешней панели. В качестве основы применяют старую карту, которую обклеивают новым материалом. Не рекомендуется снимать оригинальную облицовку с панели и клеить новый материал поверху. В зависимости от сборки Сандеро, под панелью внешней накладки на карте может находиться мелкий ворсовой уплотнитель, которым проклеена подложка штатного материала.

При перетяжке потребуется разобрать дверь, зачистить поверхность, проклеить новым материалом каждую панель, используя строительный фен. Предварительно следует вырезать из нового материала выкройку, оставить по 3–5 см на припуски.

Самостоятельный демонтаж обшивки занимает до 20 минут, ремонт относится к категории простых и доступен любому водителю в гараже.

Мой Duster

Ниже описан процесс снятия дверной обшивки на примере фронтальной двери на Рено Дастер, также: как снять блок стеклоподъемника, как снять динамик.

Процесс снятия задних дверных обшивок. аналогичен. Фото размещение пистонов смотрите ниже.

Для справки: другое заглавие дверной обшивки. «дверная карта».

Снять дверную обшивку требуется, к примеру, для снятия внешнего зеркала либо для доработки дверей Дастера звукоизоляцией либо для сражения снежками со скрипами и сверчками. Смотрите отдельную статью Хит-парад по скрипам Рено Дастер

Описание процесса демонтажа на примере фронтальной левой двери Рено Дастер

Начинаем снятия с отстегивания блока управления ЭСП (электростеклоподъемники). Используются пластиковую карту либо плоскую отвертку. Блок «посиживает» на фиксаторах по краям.

За ранее отключив зажигание. Снимаем блок ЭСП из обшивки двери Дастера и отключаем разъемы. Чтоб вынуть разъемы необходимо надавить на фиксаторы и потянуть ввысь.

Смотрите так же

Продолжаем разборку фронтальной обшивки. Откручиваем винт крепления ручки (торкс т-30). После снятия винта, ручка остается держаться на железном приводе-тяге замка. Снимаем ручку с этой тяги и вынимаем.

При помощи шлицевой отвертки снимаем заглушку для разборки дверной ручки. Ключом Torx Т-20 откручиваем винт крепления.

Ключом Torx Т-20 откручиваем винт с торца обшивки. Дальше аккуратненько поддеваем декоративную часть дверной ручки и снимаем её, за ранее конечно обернуть отвертку тканью.

Снимаем накладку на ручке Дастера. держится на пистонах. Ключом торкс-30 откручиваем вторую часть дверной ручки.

Шлицевой отверткой поддеваем кожух динамика и снимаем его.

Дальше снимаем динамик в фронтальной двери Дастер. К слову сказать, динамики в многочисленных дверях штатного размера. 13 дюймов.

Смотрите так же

Снимаем фишку с колонки, нажав на кнопку-фиксатор. Дальше раскрывается доступ к винтам. откручиваем обшивку от двери.

Дверная обшивка Дастера остается держаться лишь на пистонах по периметру обшивки (их размещение ниже на фото), также на заводской мастике. Чтоб снять обшивку, необходимо тянуть за край равномерно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики меж ней и корпусом двери. Приподняв обшивку отводим кнопку блокировки замка двери. Вытаскиваем жгуты проводов и обшивка свободна.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
