Меняем стартер на Рено Логан своими руками: типичные ошибки и совместимость

Список совместимости

Стартёры с 8-клапанных ДВС не подходят к 16-клапанным, и наоборот. А крепёжные элементы в обоих случаях будут одинаковыми. Дальше следуют два списка, и в каждом указаны номера из каталогов той или иной фирмы. Каждый список содержит названия узлов в сборе, подходящих для замены оригинального стартёра. За полноту мы не ручаемся, хотя 15 и 9 наименований – это неплохой простор для выбора.

Внешний вид стартёра «Рено Логан»

Чертёж и крепёжные размеры стартёра

Что подойдёт для любого 8-клапанника

Двигатель 8-клапанный К7М (1,6) либо К7J (1,4):

  • 8200 815 083 (Renault)
  • 7700 274 303 (Renault)
  • 8200 590 412 (DACIA)
  • STV1276 или STV1276RB (KRAUF)
  • STV1276RB (Motorherz)
  • 220399 (Messmer)
  • 220399 (ERA, Италия)
  • IR9411 (Protech)
  • ST11112 (FENOX)
  • CS1276 (HC-parts)
  • 113932 (CARGO)
  • 458 179 (VALEO)
  • 8EA 738 081-001 (HELLA)
  • M000T46371ZT (Mitsubishi)

Мощность стартёра равна 0,85 кВт, если говорить об оригинальной версии.

Всё, что совместимо с 16-ю клапанами

Двигатель 16-клапанный К4М (1,6):

  • 8200 266 777G (Renault)
  • 438 163 или 458 179, также TS10E1, TS10E3 (VALEO)
  • AXS9274 (Automotor France)
  • 2-2873-VA (WAI, Тайвань/Китай)
  • 220399 (Messmer)
  • LRS02483 (TRW)
  • A75328 (DELTA AUTOTECHNIK)
  • 8080180 (FRIESEN)
  • 0-986-022-810 (BOSCH)
  • S80180N (QUINTON HAZELL, Англия)

Электрическая мощность стартёров «Рено» будет составлять 0,85 кВт.

Снятие, ремонт, замена, установка стартера Renault Logan 2004-2015 Бензин

Свидетельствовать о проблемах со стартером на Рено Логан могут рено логан снятие стартера признаки: Стартер трещит при попытке завести силовой агрегат; задержки в срабатывании втягивающего реле стартера рено логан снятие стартера полное игнорирование системы при повороте ключа в замке зажигания.

Чтобы вновь использовать машину по назначению, владельцу стоит заменить неисправную деталь. Как снять и установить новый стартер Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1. Именно на его примере и следует показать, как производится замена стартёра Рено Логан. Перед началом следует скинуть минусовую клемму с аккумуляторной батареи. Далее потребуется приподнять машину с помощью подъёмника.

Если рено логан снятие стартера оборудование отсутствует, можно отогнать авто на эстакаду или яму. Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на Проблема вызвана поломкой механических деталей, соединённых с втягивающим реле.

Допустим, стартёр не отключается после запуска. Подобная неисправность встречается крайне редко, а ремонтировать нужно втягивающее реле. Всем интересующимся рекомендуем изучить чертёж, где показано устройство стартёра.

Замена стартера Рено Логан

Неисправный стартёр можно отремонтировать, найдя и заменив в нём вышедшую из строя деталь. Но проще выполнить замену узла в сборе. К тому же, поломка чаще вызывается общим износом. И менять одну-две детали будет бессмысленно.

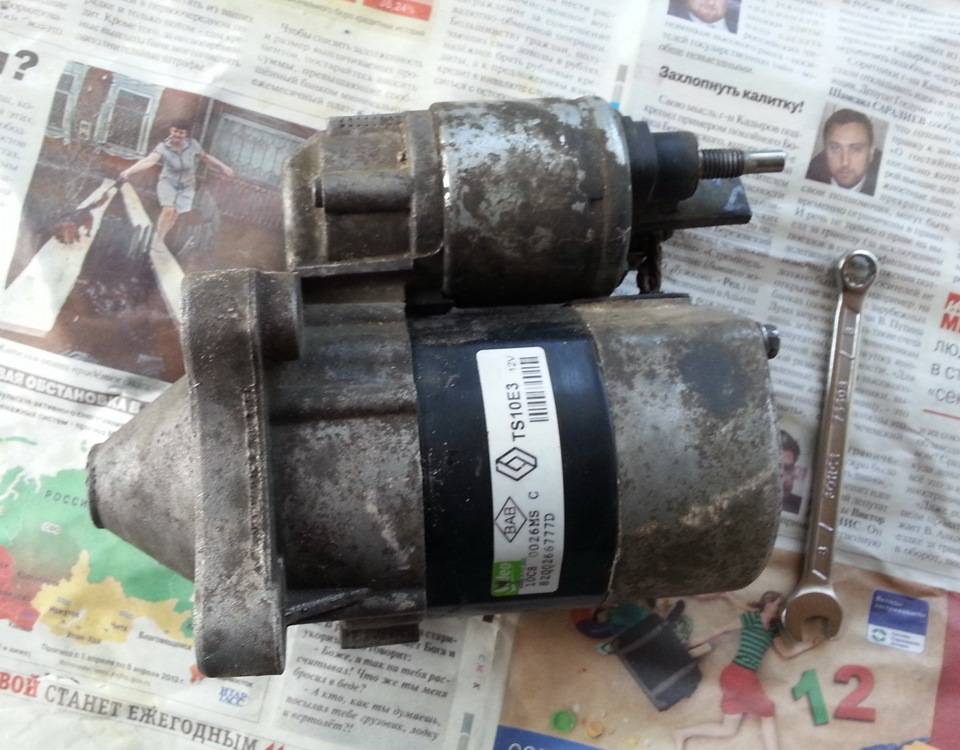

Стартер Renault Logan

Согласно отзывам, долговечность стартёров Renault составляет тыс. Автор отзыва признаётся, что использовал слишком густое масло для двигателя статья о выборе и замене моторного масла на Рено Логан.

Если же соблюдать все рекомендации, можно считать, что срок службы фирменного стартёра — неограничен. Стартёр двигателя на рисунке обозначен цифрой 17 Чтобы выполнить замену, проводят действия: Знайте, что подобраться к стартёру можно только снизу.

И рекомендуется устанавливать автомобиль на яму: Делайте выводы. Номера втягивающих реле: Снимаем и устанавливаем модуль стартёра Прежде всего, нужно отключить минусовой контакт АКБ: Когда клемма снята, автомобиль устанавливают на яму. Что делать дальше, сказано в следующей главе.

Проводим замену на 8-клапанниках Найдите, где именно находится стартёр.

Варианты исполнения

Для рестайлинга Рено Логан выпуска 2010 предоставляется три различные комплектации. Самой базовой является Authentique. Она является минимальной и предлагает лишь наименее мощный мотор в паре с МКПП. При этом в список опций вошла одна подушка безопасности, обогрев заднего стекла и окраска металлик.

«Среднячком» среди комплектаций Renault Logan 2010 является выпуск Expression, который несколько отличается от базы. Например, здесь можно обнаружить передние электрические стеклоподъемники, вторую подушку безопасности и усилитель рулевого вправления.

Самый полный и богатый выпуск Privilege дополнит комплектацию Логан кондиционером, полным электропакетом, подогревом зеркал и еще несколькими приятными опциями. При этом становится доступной вся линейка двигателей, и их можно комплектовать АКПП, правда, в ущерб ездовым характеристикам машины.

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

  1. Перестал подавать признаки свечения один из фонарей торможения.
  2. Оба элемента не загораются во время активации педали тормоза.
  3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан. Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

  • отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
  • отсоединяем подводящий проводной разъем;
  • для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика. Если подача напряжения имеет место, переходим к непосредственной проверке самих ламп. Установка датчика на прежнее место такая же элементарная процедура, как и снятие. Каким же образом осуществляется замена лампы дополнительного стоп сигнала?

Рено Сандеро воздушный фильтр

Двигатель Рено Сандеро

Процедура замены, установки стартера

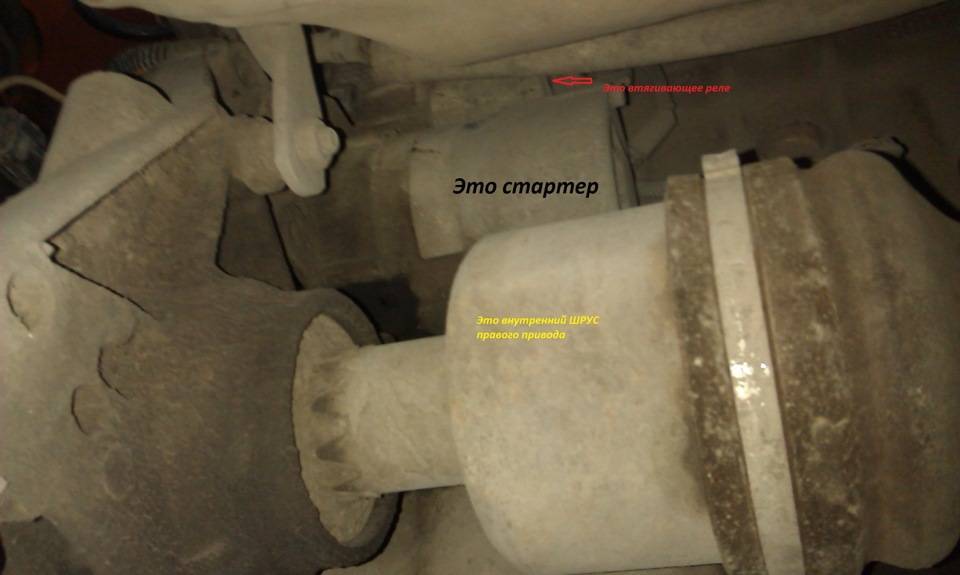

Сам стартер находится рядом с коробкой переключения передач, ближе к моторному щиту машины. Процесс снятия включает следующие основные этапы:

необходимо отсоединить клемму АКБ – клемму минус;

  • далее нужно открутить медную гайку на клемме №50 – именно таким образом она обозначается в руководстве по ремонту автомобиля;
  • откручивается гайка клеммы №30;
  • выкручиваем 3 винта крепящих непосредственно стартер к самому двигателя.

Далее модуль стартера просто снимается. Все манипуляции осуществляются через капот. Достать стартер снизу проблематично, потому яма либо подъемник не потребуются. Нередко некоторые резьбовые соединения просто не откручиваются. На этот случай проще всего использовать специальный состав – WD-40. Он позволит демонтировать даже сильно закисшие резьбовые соединения. Процесс данный имеет свои особенности.

Но важно отметить, что состав WD-40 является диэлектриком. Потому при попадании его на контакты следует удалить

Так как он будет ухудшать проводимость

Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена

Так как он будет ухудшать проводимость. Как следствие – возникает вероятность перегрева проводников. Также нежелательно попадание WD-40 на эмаль кузова. В противном случае она будет повреждена

Пользоваться специальной химией нужно крайне осторожно

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Как снимать стартер на Renault Logan

В первую очередь необходимо подготовить ряд инструментов:

  • домкрат с подставками или эстакаду;
  • шестилучевый инструмент;
  • трещотку с удлинителем;
  • набор головок и ключей.

При определённой сноровке на замену пускателя потребуется около получаса. Двигатель не закрывает доступ к стартеру, как на многих иномарках. Устройство пуска расположено по соседству с КПП и механизмом сцепления. Но вытащить его можно только снизу, поэтому автомобиль приходится поднимать или ставить на яму. В гаражных условиях рекомендуется использовать высокий домкрат, обязательно с подставками по обеим сторонам машины. Естественно, колёса стопорятся ручником.

Пошаговая инструкция по демонтажу на 8-клапанном ДВС:

  • обесточить АКБ во избежание короткого замыкания или произвольного включения;
  • открутить ключом на 13 крепления скобы, держащей стартер с нижней части;
  • скинуть провода с пускового устройства;
  • вытащить разъём с датчика уровня масла — инструкция рекомендует снимать ДУМ целиком, но это вовсе необязательно;
  • перейти в подкапотное пространство и открутить винты, удерживающие стартер ключом на 13;
  • вытащить пускатель, перед этим раскачав его — это нужно сделать, так как на Логанах он держится ещё за счёт запрессованной втулки.

На 16-клапанном ДВС процедура замены несколько осложняется. Тут надо дополнительно снимать навесное оборудование. Магистрали системы охлаждения надо отвести в сторону.

6.1.9 Снятие и установка стартера

Снятие и установка стартера

1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.

МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Где имеется, отсоедините и снимите кронштейн от задней части стартера. На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. 4. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

5. Отсоедините управляющий провод тягового реле от клеммы (обратитесь к сопроводительной иллюстрации).

6a. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

6b. Отметьте расположение кронштейна.

6c. Затем снимите стартер (обратитесь к иллюстрациям).

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. 4. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле. 5. Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера.

6. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления.

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя. 2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером. 3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером.
4. Снимите приемную трубу как описано в Главе Системы питания и выпуска. 5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. 6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. 7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом. 8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. 9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. 10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод — не позволяйте ему висеть под собственным весом. 11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. 12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. 13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера. 14

Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору. 15

Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.

15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.

1. Производите установку в обратной последовательности, но затяните крепежные болты приведенным в Спецификациях усилием.

Дизайн

Рестайлинг преобразил Рено Логан, но в целом эта машина сохранила свою изначальную внешность, и невооруженным взглядом неподготовленному человеку вряд ли удастся понять отличия от той версии, которая была представлена в далеком 2004 году. Габариты, клиренс, большинство технических характеристик и применяемые запчасти не подверглись изменениям.

Нет основания не верить этому тезису, ведь формы, контуры и детали автомобиля, начиная с оконных рам и заканчивая оптикой, воплощают в себе максимальную простоту форм и незаурядность самой конструкции и примененных запчастей. Значительный клиренс и надежная подвеска также явились преимуществами этого выпуска Logan.

Максимальное упрощение внешнего убранства и грамотный подбор характеристик сыграли положительную роль в формировании конечной цены Рено Логан версии 2010 с моторами 1.4 и 1.6 и сделали эту машину одной из самых недорогих в классе, а увеличенный клиренс прибавил машине практичности.

Интерьер выпуска 2010 удачно гармонирует с внешностью и является максимально простым и незаурядным. Отделка изобилует недорогим твердым пластиком, который является неотъемлемым атрибутом авто эконом-класса.

Оригинальные детали и их аналоги: что лучше

Иногда ремонт стартера по причине стоимости такой процедуры будет просто нецелесообразен. Потому гораздо проще, выгоднее осуществить его замену. Как и в случае с остальными деталями обычно встает выбор между двумя типами деталей:

  • оригинальные,
  • аналоги.

Нужно отметить, что оригинальные детали от компании Renault и всего концерна Nissan отличаются высокой стоимостью, но высоким качеством. Ресурс подобных изделий обычно на порядок больше, чем аналогов. Необходимо лишь избегать подделок. Стандартные характеристики Рено Логан:

Наименование производителяАртикулПараметрыСтоимость
Автомобильный концерн Renault-Nissan82002667770,85 KW, Двигатель K4M, 1.6л, 16клОт 10 тыс. рублей

В продаже имеется широкий выбор самых разных деталей от иных производителей. Если был сделан выбор в пользу неоригинальных компонентов – то следует остановиться на хорошо зарекомендовавших себя производителях.

Наименование производителяАртикулПараметрыСтоимость
ValeoTS10E3Для двигателя 16 VОт 7 000 рублей
Bosch0 986 017 840Для двигателя 16 VОт 6 500 рублей
WAIglobal32968NДля двигателя 16 VОт 8 000 рублей

Замена стартера (от Логана 1.6 8клапанного)

Ну вот и умер мой стартер. Прошел он 280765 километров, и умер во вторник прямо возле дома на парковке вечером, за что ему большое спасибо. Последний год симптомы помирания были таковы — не всегда хорошо крутил, особенно когда двигатель был горячий. На холодную получше. А с этой осени и на холодную стал крутить все хуже — как будто дохлый АКБ или масло не по сезону. Ну а теперь сдох совсем. Прямо на стоянке, запустив руку под выпускной коллектор нащупал силовой питающий провод, подергал его, и… достал вместе со шпилькой, которая крепится в крышке втягивающего реле. Сама крышка расплавилось, как стало видно после снятия стартера. Странно, что сделана она была из пластмассы, а не из эбонита. Вот это место:

Пришлось потрудиться в среду вечером, и отремонтировать на работе агрегаты, запланированные на четверг.Итак, загнал в четверг утром машину на работу, поставил на яму.Первым делом открутил защиту картера.Далее, приступил к снятию стартера. Дело оказалось весьма несложным, снятие заняло минут 30.Вот вид на стартер снизу:

Немного видно втягивающее. Если питающая шпилька не отломилась, как у меня, то надо открутить силовой провод. Гайка там на 10, откручивается высокой головкой, так как шпилька торчит из нее милиметров на 10. Реально подлезть маленькой трещеткой. Фото сего действа я не делал, так как у меня она уже отвалилась сама — пришлось лишь вытянуть провод из аккумуляторного отсека, чтобы его длины хватило выйти справа от двигателя ( ну то есть поближе к тому месту, где болты стартера), и там уже отсоединить клемму от шпильки — держал шпильку пассатижами, а гайку крутил. Шпилька кстати, сломалась нафиг во время этого процесса.

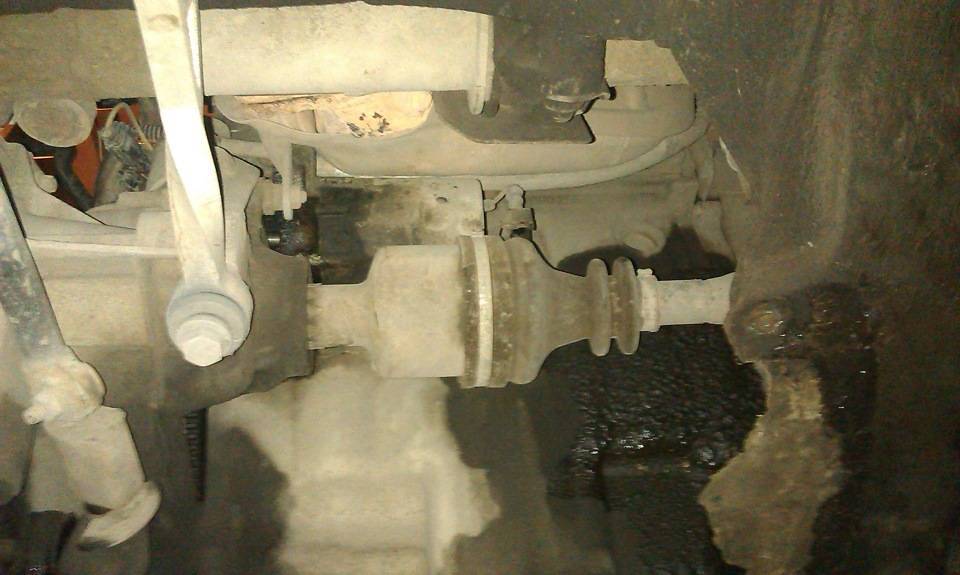

Вынимается он вниз. Но откручивать удобнее сверху, предварительно сняв глушитель шума впуска с трубойТам 3 болта, доступ к ним свободный, откручивал маленькой трещеткой с головкой, но можно и гаечным ключом на 13. Открутилось все без проблем. Вот эти болты:

У меня головки этих болтов почему то были покрашены в красный цвет, все три.

Откручиваем их, берем лампу переноску и снова в яму. Там надо враскачку вынуть стартер — он пока еще держится на запрессованой втулке.Вот он снят:

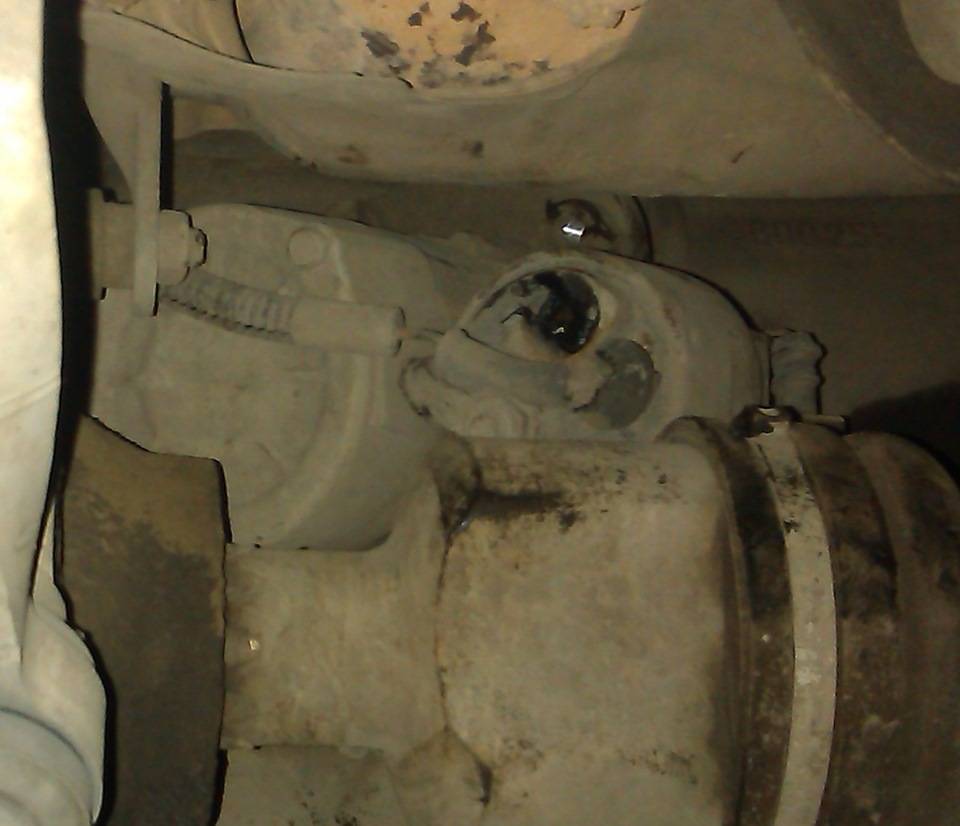

Справа от стартера находится датчик уровня масла. Книжка рекомендует его снять, но это фигня. Он совершенно не мешает. Снять надо лишь разъем с него, надавив на пружинную скобу на нем.

Вот стартер снят, вертим его и так, и сяк. Места там не сказать чтобы много, но вполне достаточно для подобного рода акробатики:

На этом этапе надо отсоединить управляющий проводок от втягивающего реле, далее подать стартер вправо и вынуть его вниз между приводом и двигателем.

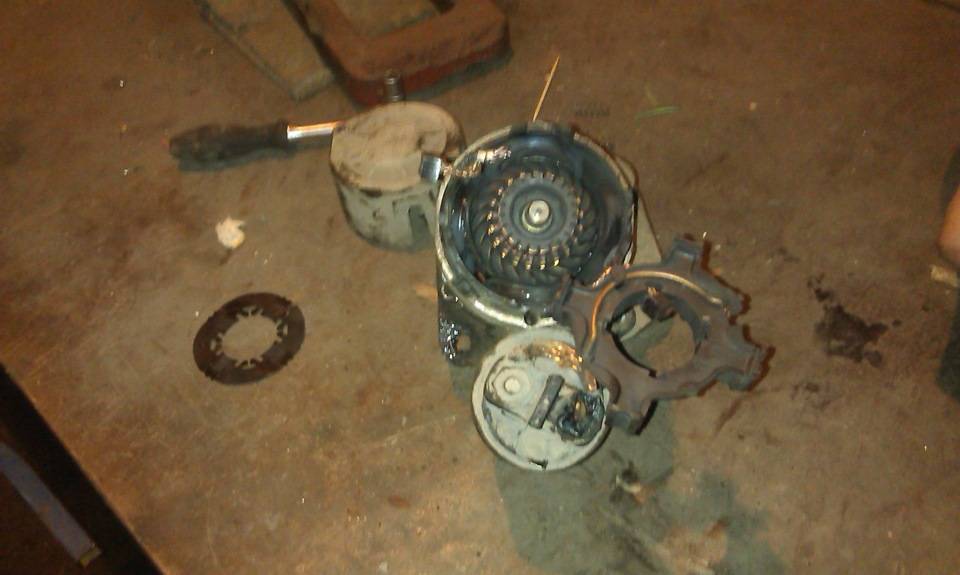

Ну вот он на столе, и снята крышка, закрывающая щетки

Щетки еще живые

Но стартер, как и всякий электродвигатель постоянного тока состоит не только из одних щеток.Резкий запах горелых обмоток, так знакомый в повседневной работе красноречиво доказал, что пациент сдох, и одним втягивающим реле не обойтись.

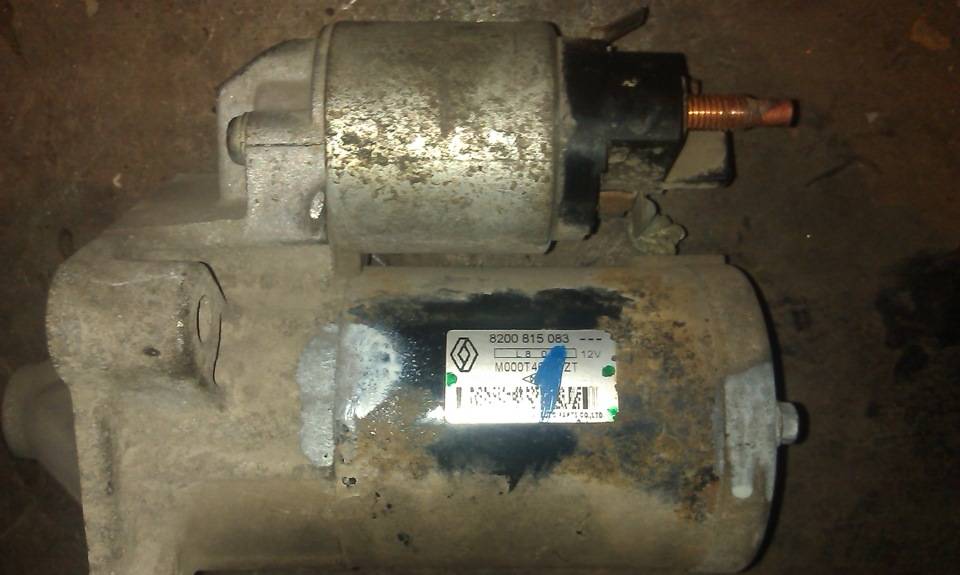

Стартер производства Mitsubishi, каталожный номер Рено 8200 815 083. “Вот и стало что то общее у меня с генеральным директором”, — подумал я, а ген. директор у нас ярый поклонник этой марки

Вооружившись штангенциркулем, замерил расстояния между крепежными отверстиями, выявил их полное совпадение.Небольшое отличие было на втягивающем реле — оно предусматривало 2 варианта подключения управляющего провода — под гайку и разъемом:

Сомнения возникли относительно корпуса стартера — думал, что будет мешать крышка. Поэтому попросил у продавца менибэк, хотя бы до вечера.Вот 2 стартера рядом.

У стартера Mitsubishi нет прилива между левым и средним ( по фото) болтами, что облегчает его установку на автомобиль.

Ну, а сборка собственно в обратном порядке — сперва засунул стартер на место, подсоединил управляющий провод на втягивающее реле, затем установил стартер на место, наживив его на центровочную втулку (она на коробке). Притянул центральным болтом, слегка. Затем закрутил 2 крайних болта, и равномерно затянул все три. После этого поставил на место силовую питающую клемму, и накрутил гайку. Гайку вместо родной стальной поставил медную. Резьба там М8.После этого поставил датчик уровня масла.

Завел машину. Ураааа заработало )))

Вот собственно и все. Цена вопроса:3000 стартер с разбора10 р гайка медная120 рублей шаурма напарнику

Полезные советы

Для очистки гаек и болтов применяют только щетки и тряпки. Лучше отказаться от использования жидкости ВД-40. Она не проводит ток и плохо совмещается с медью. Если без специальной очистки все же не обойтись, лучше приобрести химический аэрозоль для очистки медных деталей.

Из подручных средств для чистки используют бензин и этиловый спирт, смешав их в пропорции 1:1. Также хорошо удаляет грязь и сор обычный ластик. В процессе замены стартера лучше иметь помощника. Вдвоем намного проще снять и наживить крепления, а также демонтировать стартер, избежав выскакивания втулки.

Первым при снятии стартера лучше откручивать болт, расположенный в стороне от двигателя. После того, как болты выкручены, стартер не нужно придерживать. От падения его защищает втулка.

Renault LoganРемонт автомобиляЭлектрооборудование > Снятие и разборка стартера Рено Логан Стартер снимаем для его ремонта или замены, а также при демонтаже двигателя и коробки передач. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»). Снизу автомобиля… …накидным ключом или головкой «на 8» отворачиваем гайку крепления наконечника провода к управляющему выводу тягового реле… …и снимаем наконечник провода с вывода реле.

Накидным ключом «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсовым» выводом аккумуляторной батареи… …и снимаем наконечник провода с контактного болта реле.

В моторном отсеке……головкой «на 13» отворачиваем три болта крепления стартера к картеру сцепления (для наглядности показано на снятом двигателе). Вынимаем стартер вниз. Для снятия тягового реле стартера……головкой «на 13» отворачиваем гайку крепления наконечника провода щеточного узла к контактному болту тягового реле… …и снимаем наконечник провода с контактного болта.

Крестообразной отверткой отворачиваем два винта крепления тягового реле… …и снимаем тяговое реле. Снимаем якорь тягового реле. Для замены привода стартера……головкой или ключом «на 8» отворачиваем два стяжных болта. Снимаем опору и уплотнитель рычага привода. Снимаем переднюю крышку стартера. Снимаем рычаг привода. Оправкой (можно использовать высокую двенадцатигранную головку «на 12») спрессовываем ограничительное кольцо хода шестерни привода. Поддев отверткой… …вынимаем из канавки вала якоря стопорное кольцо. Снимаем с вала якоря ограничительное кольцо… …и привод в сборе. Винтообразные шлицы на вале не должны иметь забоин и заусенцев. Муф та свободного хода должна легко перемещаться на вале в осевом направлении.

Для оценки исправности муфты свободного хода……проворачиваем шестерню привода, удерживая муфту за наружную обойму. Шестерня должна вращаться только в одном направлении. Зубья шестерни не должны иметь повреждений. В противном случае заменяем привод в сборе.

Для замены щеточного узла……крестообразной отверткой отворачиваем два винта крепления крышки… …и снимаем крышку стартера. Вынимаем щеточный узел, при этом из его направляющих могут выскочить щетки и пружины. Вынимаем якорь из статора. Собираем и устанавливаем стартер в обратной последовательности.

Перед установкой щеточного узла на коллектор якоря……утапливаем щетки в направляющие и вставляем в центральное отверстие щеточного узла оправку. В качестве оправки можно использовать высокую инструментальную голов ку, наружный диаметр которой равен или несколько больше наружного диаметра коллектора якоря.

Прижав оправку к коллектору, сдвигаем с нее щеточный узел на коллектор. Ограничительное кольцо хода шестерни привода надеваем на стопорное кольцо при помощи раздвижных пассатижей.

Применяемость на автомобилях
