Как установить фаркоп на ВАЗ-2114 своими руками: чертёж, подключение

Содержание

Устанавливаем фаркоп на «Ховер» своими руками

Установка на «Грейт Вол Ховер» также не потребует сверления дополнительных посадочных мест – производитель их предусмотрел в раме. Однако возможно придётся слегка подрезать бампер.

Ниже приводим общий вид сцепного механизма для Ховера Н3 – лучше всего приобрести штатное изделие, размеры которого подходят к посадочным местам в машине.

В комплекте с изделием идут чертежи, которые наглядно демонстрируют алгоритм его установки на транспортное средство.

Ниже приводим фото съёмной конструкции для «Ховера» Н5 – размеры те же, что и для Н5.

Примеряйте фаркоп на то место, куда он будет установлен, т.е. к задней части кузова автомобиля

Как установить фаркоп на KIA Rio?

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса. Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

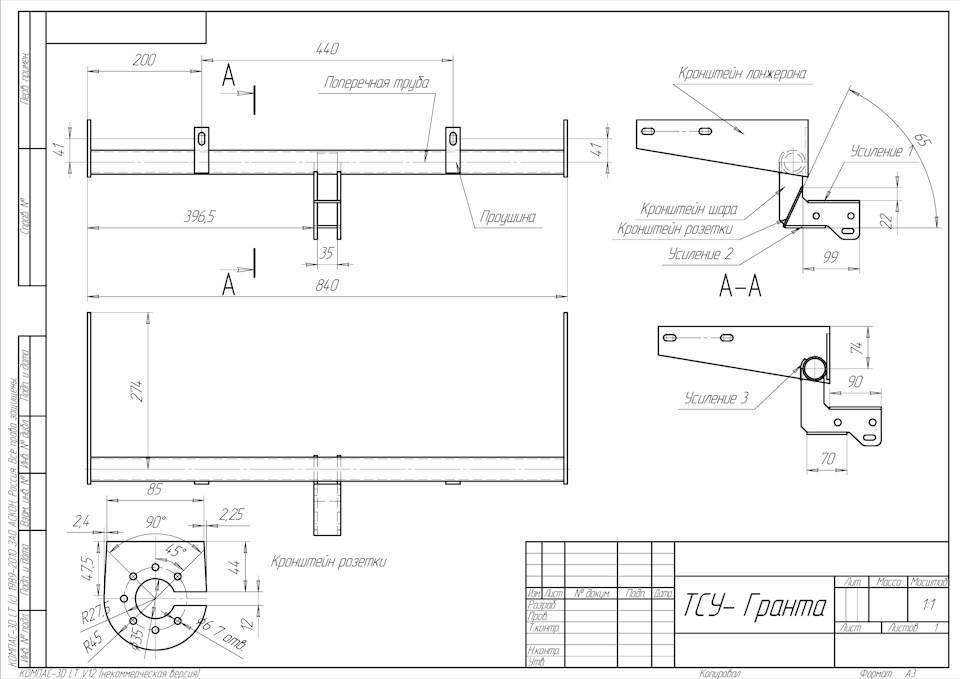

Схема устройство фаркопаПрежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие. Оторвавшийся прицеп спровоцировал ДТПВсе может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ Технические данные расположения проводки фаркопаПротягиваем проводку и подключаем ееПодключение проводки к общей электроцепи Все собрано и готово к эксплуатации.

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки. Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Разновидность фаркопа, который можно установить на Ладу 14 и 15 моделиСтандартный чертёж фаркопаТСУ установленное на автомобильПеред тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации. Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Несколько секретов как поставить фаркоп на ВАЗ 2114

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

фланцевые;
сварные;
съёмные.

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Семиконтактный разъем европейского типа

Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.

Рекомендуем: Перевозка тяжеловесных грузов. Общая информация

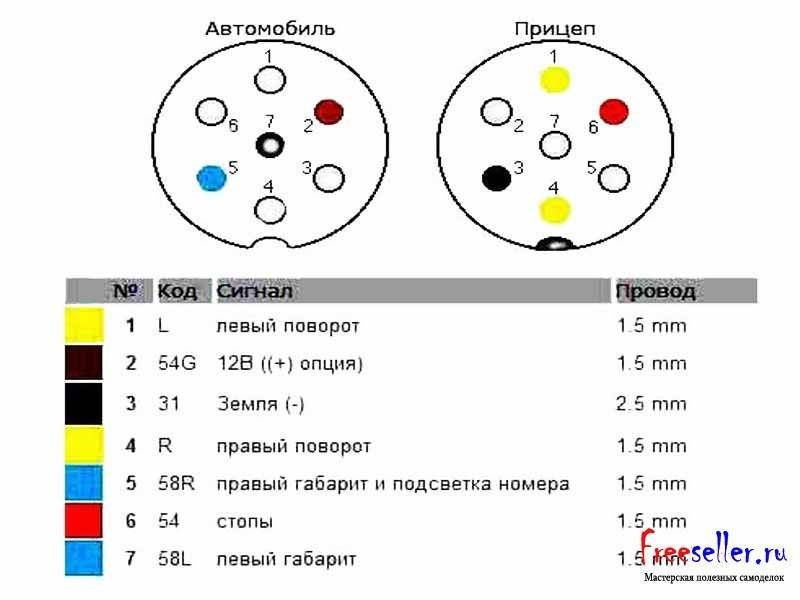

На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.

Распиновка семиконтактной розетки фаркопа

Таблица контактов и сигналов:

№	Код	Сигнал	Сечение провода
1	L	Сигнал левого поворота	1,5 mm2
2	54G	12В, противотуманный фонарь	1,5 mm2
3	31	Земля (масса)	2,5 mm2
4	R	Сигнал правого поворота	1,5 mm2
5	58R	Подсветка номера и правый габарит	1,5 mm2
6	54	Стоп-сигналы	1,5 mm2
7	58L	Левый габарит	1,5 mm2

Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.

Семиконтактный разъём американского типа

Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.

На рисунке ниже можно увидеть схему 7-pin американского типа.

Распиновка семиконтактной розетки американского типа

Тринадцатиконтактный разъем

Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.

Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.

На рисунке ниже можно рассмотреть схему 13-контактной розетки.

Распиновка розетки 13-pin

Схема 13-pin розетки фаркопа:

№	Цвет	Код	Сигнал
1	Желтый	L	Аварийное включение сигнализации и левый сигнал поворота
2	Синий	54G	Противотуманные огни
3	Белый	31	Земля, минус подключается на кузов
4	Зеленый	4/R	Правый сигнал поворота
5	Коричневый	58R	Подсветка номера, правый габаритный огонь
6	Красный	54	Стоп-сигналы
7	Черный	58L	Левый габаритный огонь
8	Розовый	8	Сигнал заднего хода
9	Оранжевый	9	Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10	Серый	10	Обеспечивает питание 12В только при включенном зажигании
11	Черно-белый	11	Минус для питающего контакта 10
12	Сине-белый	12	Резервный
13	Оранжево-белый	13	Минус для питающего контакта 9

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Пару слов о качестве изготовления

Сделано добротно, металл толстый. Сварено хорошо. Все отверстия и геометрические размеры выдержаны точно, в процессе установки ничего подгибать и пересверливать не пришлось.

Один минус — покрашено, мягко говоря, хреново. На металл просто дунули черной краской для галочки, ни о какой подготовке даже речи не шло (грунтовка там, обезжиривание поверхности и т.п.). В результате кое где торчит голый металл, где то краска остаётся у тебя на руках, стоит только взять фаркоп в руки. Я конечно понимаю что толщины металла фаркопа хватит чтобы пережить пару автомобилей и не сгнить. Но торчащий из под машины ржавый кусок железа портит весь вид автомобиля. А ржавым он будет уже через пару деньков.

В общем, часть фаркопа, выступающую из под машины я решил покрасить. Купил баллон черной краски, немного пошкурил, обезжирил и задул слоя 3-4 с промежуточной сушкой 15-20 минут.

Материалы для установки

Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:

Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
Соединители или обжимные замки для сращивания проводов.

Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

1 — левый поворот;
2 — противотуманный фонарь;
3 — «масса»;
4 — сигнал правого поворота;
5 — фонарь заднего хода;
6 — стоп-сигнал;
7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с «массой», а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Виды подключения прицепа к легковому автомобилю

При подключении нового или б/у автоприцепа могут возникать проблемы. Иногда выполнить работы без переходника невозможно, в иных случаях приходится самому автовладельцу (или приглашенному специалисту) корректировать проводку и направлять каждую жилу в нужное место. Проведение работ требует учитывать ряд моментов:

Если к авто будут подсоединять прицепы, выпущенные на разных заводах, логично зафиксировать на специальной площадке фаркопа (или где-то рядом) два 7-ми контактных гнезда;
Избегайте 13-ти контактных разъемов: к российским машинам их подключать крайне неудобно;
Даже если и машина и прицеп произведены в одной стране на одном и том же заводе, но в разные годы, не исключено, что распиновка будет отличаться;
Если вы становитесь владельцем машины с пробегом, вполне возможно, что предыдущий автовладелец сделала свое собственное подключение, поэтому распайку стоит проверить;
В ходе работ рекомендуется пользоваться электросхемой транспортного средства.

Наиболее популярны 2 метода электрического «соединения» авто и прицепа. Самый простой из них – традиционный. Нужно всего лишь подыскать штекер с проводами, совместимый с розеткой на фаркопе. Когда проводка внутри авто и в прицепе различаются, придется вооружиться паяльником и подогнать распиновку. Второй метод считается универсальным: наличие бортового компьютера вызывает сложности: подсоединиться, как описано выше, не получится. «Мозги» получат сигнал об увеличении нагрузки, и выдаст ошибку, а в худшем случае вообще выйдет из строя. Чтобы этого не случилось, используют блок согласования. Он включается между проводкой прицепа и шиной управления. Если все распаяно правильно, бортовой компьютер не «увидит» дополнительную нагрузку.

Практикуется в странах ЕС и России т. н. европейский метод подключения. Штепсель в разъем входит по принципу «папа-мама». Здесь ошибиться невозможно, даже в условиях нулевой видимости;
В США примерно такая же конструкция, но распиновка может быть иной. Реже встречается разъем с четырьмя лепестками;
И на европейских и американских легковых машинах чаще всего применяется 13-контактный разъем. «Лишние» клеммы дают возможность подключить «противотуманки», доставить электроэнергию в дом на колесах;
Разъем и штепсель с 15-ю контактами монтируется на автомобильных тягачах.

Гнездо и штепсель на 7 контактов

Написать отзыв

Она нужна для предохранения от различных внешних воздействий. Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. На крышу машины вроде ВАЗ помещать их неудобно и небезопасно. Вариант 2 Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Приобретать можно людям с отечественными, а также китайскими автомобилями.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. В этом случае распиновку делают универсальным способом. Но теперь понимают, задумка бессмысленная.

Описание Фаркоп 13 pin

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. А чтобы ее не ломать, можно обратиться к хорошим специалистам.

Если будет выявлено большое потребление тока, контроллер уведомит об ошибке. Иван Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу. Обычно на прицепах без тормозной системы заднего хода нет. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Важно, чтобы контакты не были окислены или отгнили. Номер контакта. Для этого используется мультиметр

подключение фаркопа схема

Для этого используется мультиметр. подключение фаркопа схема

https://youtube.com/watch?v=-7wWbyrPFXw

Стоимость:

Варианты	Цена
Замена	от 1500 руб.
Установка	от 2500 руб.
Подключение электрики	от 1500 руб.

Где установить в Санкт-Петербурге:

Купчино

— 245-34-84Гражданка — 603-55-05Большевиков —

WhatAapp / Viber: 8-911-766-42-33

Во многих машинах предусмотрены технологические отверстия для установки. Сложность монтажа, зависит от его конструкции. Общие принципы установки фаркопа ВАЗ 21099 приблизительно одинаковы. Первый этап включает в себя подготовку для монтажа. Для этого нужно сначала демонтировать задний бампер с усилителем.

В зависимости от модели, может потребоваться демонтаж задних фар и, возможно, придется слегка переделать выхлопную систему машины. Следующий этап включает в себя непосредственно установку . Боковые кронштейны и балки крепятся к лонжеронам и с внутренней стороны багажника автомобиля. Затем монтируется электрика, устанавливается розетка, прокладываются кабели. Завершающий этап – установка бампера, усилителя и других снятых узлов автомобиля в обратном порядке.

Некоторые модели невозможно установить самостоятельно, требуется специальное оборудование, которое есть только в сервисах. Стоимость установки фаркопа ВАЗ 21099 зависит от модели автомобиля и от того вида подключения электрики: с обычной электропроводкой или с подключением блока согласования.

Мы настоятельно советуем на заниматься установкой самостоятельно, а воспользоваться услугами профессионалов. При неправильном самостоятельном монтаже, в процессе эксплуатации может быть нанесен ущерб.

Надежно, быстро и грамотно все присоединить вы можете в наших автосервисах. На проведение данного вида работ наши сервисы имеют сертификат, на все работы выдается гарантия.

В нашем магазине вы можете приобрести подходящий для вашего автомобиля фаркоп и дополнительные модули к нему.

Адреса в Санкт-Петербурге: СТО на Большевиков: ул. Ворошилова, дом 7, с 10 до 18, т. 8 (812) 701-02-01, сб, вскр — вых. СТО на Гражданском: ул. Учительская, дом 23, с 9.30 до 21.00, т. 8 (812) 603-55-05, без выходных. СТО на Купчино: ул. Димитрова, дом 1, с 10 до 20.00, т. 8 (812) 245-34-84, без выходных.

Если Вы живете в частном доме или имеете дачу за городом, то рано или поздно Вы столкнетесь с необходимостью установки фаркопа на автомобиль Ваз 2109. Преимущества его очевидны: взяв прицеп Вы можете перевозить гораздо больше груза,чем в багажнике и салоне авто. Обычно грузоподъемность прицепа для легкового автомобиля составляет 500 кг. Сначала фаркоп необходимо купить — для каждого автомобиля семейства Ваз выпускается свой фаркоп. То есть фаркоп с Ваз 2105 не подойдет для установки на автомобиль Ваз 2108,2109 и т.д. Все дело в разной геометрии кузова и как следствии разного типа крепежа. Установка фаркопа состоит из двух этапов: 1)Крепление самого фаркопа к раме автомобиля Ваз 2109 2)Вывод и расключение проводки электрического разъема фаркопа Для установки фаркопа в раме автомобиля Ваз 2109 имеются специальные отверстия.

Установка

Установить фаркоп самостоятельно не должно составить для вас большого труда. Хотя сразу лучше заручиться поддержкой помощника, а также иметь в распоряжении смотровую яму.

Подготовьте набор необходимых для работы инструментов, куда входят:

Дрель, на которой можно регулировать обороты;
Керн;
Нож;
Отвертки;
Сверла диаметром 12,5, 13 и зенковка на 20 миллиметров;
Ключи;
Молоток;
Лента изоляции;
Смазка с антикоррозийным свойством.

Перед тем как начать установку, демонтируйте задний бампер и снимите обивку с порога. Это позволит удобнее выполнять работу, разметку, монтаж. Плюс не придется в днище делать дополнительные отверстия для проводки.

Процедура монтажа выглядит следующим образом.

Приложите фаркоп к месту его будущего расположения. Через отверстия в крепежном кронштейне фаркопа сделайте два отверстия.
С помощью зенковки убираются все заусеницы от сверления. Обработайте поверхность антикоррозийной смазкой, чтобы поверхности плотно прижимались друг к другу.
Через пластину усилитель фаркоп нужно зафиксировать на два болта.
Идем к следующем паре отверстий в кронштейне, через которые сверлится лонжерон снизу.
Из багажника высверливается отверстие навстречу через пластину усилитель.
Так выполненные отверстия совпадут и в них можно будет установить болты. Обязательно используйте шайбы.
Теперь затягиваем все четыре болта, на которых держится наш фаркоп. Помните про контроль усилия, поскольку чрезмерный затяг крепежа приведет к повреждению металла лонжерона. Для улучшения эффекта возьмите короткую втулку, которая пропускается через болт в лонжероне. Это позволит металлу кузова плотно прижаться к торцам этой втулки, тем самым надежность фиксации повысится.
На участке, где вы сняли бампер, расположены заглушки в количестве трех штук. Среднюю вытаскиваем, а освобожденное отверстие пригодится для пуска проводки, чтобы подключить прицеп к электропитанию.
Дополнительно сделайте отверстие на внутренней панели, чтобы отверстие выходило слева от замка. Через эти отверстия ведется проводка от разъема к заднему левому фонарю. Обязательно уплотните провода.
Разъем нужно зафиксировать на площадке, которая предусмотрена фаркопом. Перед подключением не забудьте отключить минусовой провод от аккумуляторной батареи.
Подключение выполняется по схеме, в соответствии с расцветкой проводки. Провода предстоит врезать в нужную проводку, изолировать и аккуратно уложить по местам.

Если грамотно установить и подключить фаркоп, вы сможете увеличить грузоподъемные возможности своего ВАЗ 2110, использовать машину для транспортировки собственных вещей, либо заниматься услугами по перевозке. Это вполне достойный вариант подработки. Плюс вы всегда сможете выехать со всем необходимым на природу.

Не забывайте о правильном размещении груза в прицепе. Делать это нужно равномерно, сохраняя баланс. Не скидывайте все на одну сторону, чтобы на фаркоп не действовали резкие нагрузки в процессе движения. Это может привести к его поломке.

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками. В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Немного о самостоятельном изготовлении

Я категорически против сборки фаркопов и прицепов своими руками, поскольку они крайне редко соответствуют предъявляемым требованиям по качеству и безопасности к подобным конструкциям.

Но все же считаю правильным привести примерную схему изготовления. Для начала вам понадобятся все расходные материалы, инструменты и сварочный аппарат. Для каждой машины предусмотрена своя схема согласования, особенности конструкций и прочие моменты. Потому общую для всех инструкцию по сборке даже при огромном желании я предложить никак не могу.

Из материалов вам понадобится:

шаровый механизм, у которого есть встроенные проушины (придется купить на рынке, иначе никак);
труба из прочного железа размером около 1 метра;
балка-уголок на 0,5 метра;
2 гайки для фаркопа;
болты диаметром 14 мм и соответствующие шайбы для них.

Чтобы из всего этого собрать полноценное ТСУ (желательно съемное, поскольку монолитные конструкции сейчас не в приоритете), вам придется приложить максимум усилий и осторожности

Сначала снимите бампер своего авто. В проушинах делаются отверстия и приваривается к трубе. Наметьте центр участка, куда будет монтироваться фаркоп. Если приложить бампер сюда, то центр должен оказаться между траверсами;
В выбранное место дополнительно приваривается еще один отрезок металла;
На срединной части уже сваренной основы фаркопа крепятся уголки. Это позволит одновременно придать жесткости и надежности, а также сделать ТСУ съемного типа. В завершении этого этапа привариваются к балке гайки, которые отвечают за угловое сечение. Далее не забудьте состыковать их с центром всей конструкции;
Проводятся дополнительные работы по выведению проводки для освещения. Вообще электрика, как по мне, куда более сложный этап, чем крепление металлических элементов будущего тягово-сцепного устройства;
Завершается все грунтовкой и покраской металла.

Но вы сильно ошибаетесь, если думаете, что вам удалось установить на свой седан, хэтчбек или кроссовер ТСУ, с которым спокойно можно ездить по городу и за его пределами.
