Устанавливаем динамики в задние двери Лада Гранта своими руками

Профессиональная тыловая акустика в Лада Гранта

Акустическая полка в Лада Гранта

Если владелец Лада Гранта истинный ценитель звука, то вышеприведенных способов установки аудиосистемы будет для него недостаточно. Поэтому приведем еще один способ, подразумевающий монтаж уже профессиональной акустики в этото автомобиль. Для начала подготавливаем нужные материалы и оборудование:

• Коаксиальная акустика, желательно 6х9 фирмы Пионер. Что касается номинальной мощности, то 120 Вт будет достаточно.
• Акустическая полка, которую можно изготовить самостоятельно, а можно и купить в готовом виде.
• Комплект для подключения 4-канального усилителя, желательно от фирмы Супра.
• Один рулон Сплена.

В качестве усилителя желательно выбрать опять же от Пионер, 2-канальный вариант. Что касается 4-канального варианта, то это будет лишним. 2-канальный усилитель как раз соответствует подобранной акустике.

Примечание. Набор для подключения 2-канального усилителя можно брать и как для 4-канального. Провода в данном случае качественнее и лучше.

Собственно сам процесс установки:

• Демонтируем старую полку. Гидравликой выдавливаем отверстия в новой и обклеиваем двумя листами вибромата, а сверху еще и рулоном Сплена.
• Изготавливаем подиумы на полку под размер динамиков.
• Устанавливаем все на место.

На этом закончим процесс установки акустики в Лада Гранта. Инструкция поможет все провести правильно и не даст совершить ошибки, если в процесс еще использовать фото и видео – материалы. Цена вопроса в данном случае будет очень низкой, если все сделать своими руками.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Здесь говорим только про акустику. Как установить магнитолу в Гранту читайте здесь.

В нелюксовых комплектациях карты дверей даже не имеют отверстий под динамики – только перфорацию в пластике.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

• Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
• Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
• При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
• Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
• Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
• Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Артикул сеток для заказа онлайн: передняя левая — 21906102097, передняя правая – 21906102096.

Заводские сетки встают вровень с картой двери и позволяют нормально открывать бардачок.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

• подсоединить акустические кабели, соблюдая полярность;
• зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
• установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Если делаете проставки самостоятельно, помните: НЕ фанера может лопнуть при установке. Слишком большая толщина (более 10 мм) не даст поставить штатные сетки динамиков от Лады.

Порядок действий такой:

• делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
• вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
• ставим проставку на 4 самореза;
• в нее устанавливаем колонку – соблюдаем полярность!;
• устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Установка динамиков в салоне авто

Помимо самой магнитолы, потребуется правильно разместить и подсоединить звуковые динамики.

Установка задних и передних колонок проводится по одной схеме. Для этого потребуется вырезать проемы в обивке дверей, поэтому для удобства монтажа необходимо их снять. Обивка удаляется в такой последовательности:

• снимается дверная ручка;
• убирается пластмассовый кожух под ручкой;
• снимается регулировочная ручка для подъема стекла (только для Лада Гранта Стандарт).

Стоковая обивка имеет проемы в 16 см диаметром, которые специально предназначены для динамиков. Могут возникнуть определенные сложности, если вы решили установить колонки других размеров.

Для динамиков диаметром 13 см нужно будет выпилить центральную заглушку в дверной обивке. Схема размещения прилагается к комплекту колонки. Разобравшись с тонкостями конкретной модели, придется немного нарастить плоскость крепления язычков, поскольку стандартные проемы имеют больший размер.

Колонки на задней полке авто

Колонки с 16 см диаметром чаще всего установить несложно, но иногда размеры не совпадают. В этом случае необходимо подкорректировать металлический проем, отведенный под установку динамика, при помощи электрического лобзика

После каждой подгонки обязательно примеряйте колонку, так как в этом деле очень важно не переусердствовать

После успешной установки потребуется подключить питание и проверить работоспособность динамика. Затем можно установить дверную обивку обратно. Поверх колонки надевается защитная решетка, которую необходимо закрепить саморезными болтами.

Тонкости процедуры

Установка динамиков – стандартная процедура, если автомобиль имеет обычную комплектацию. Основные тонкости процесса:

1. В облицовочной обшивке необходимо проделать отверстия для акустической системы. Чтобы сделать это, проводится ее снятие. Отверстие вырезается в самом материале, а также в кузовном элементе. Если диаметр динамиков 16 см, то штатная выемка в дверях не подойдет по размеру. Придется создавать дополнительные деревянные детали.
2. Отверстие проделывается электролобзиком. Чтобы отпилить круг, используются специальные пилочки из стали.
3. После того как динамик установлен на место, крепится обшивка. При ее демонтаже некоторые крепежные элементы могут быть повреждены, потому что сделаны из пластика и легко ломаются. Комплект фиксаторов стоит приобрести заранее.

Не всех водителей останавливает необходимость расширения отверстия для динамика. Акустика в 16 см обеспечивает лучшее звучание музыки, создает иную атмосферу. Чтобы увеличить показатели качества, дополнительно организовывается звуко- и виброизоляция.

Важно учесть, что если колонка будет слишком большой, то ее край будет соприкасаться со стеклом. Впоследствии это вызовет дополнительные вибрации в салоне ТС

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Гранта имеет заводские проемы в задних дверных фрагментах, только форма вырезана овальная, поэтому если приобретены круглые колонки, то возникает проблема. Воспользовавшись стандартным набором инвентаря, который прописан выше, можно приступать к работе:

1. Разбирается внутренняя сторона двери: ручка, обшивка, блок управления стеклоподъемниками.
2. Вырезается отверстие в облицовочном полотне. С помощью лобзика демонтируется металлический вытянутый блин. Создается круглая ниша под колонку.
3. Если выбран набор колонок 13 размера, то демонтаж металлической конструкции проводить не придется. С помощью ножа срезается только верхняя часть панели.
4. Из дерева вырезается подставка. Она подкладывается с внутренней стороны и крепится винтами или саморезами к динамику.
5. Проводится прокладка кабеля, подключение электропроводки. Рекомендуется сразу вмонтировать ISO разъем.

После этого конструкция собирается. Водители могут дополнительно утеплить или шумоизолировать дверь. Если подобрать правильный материал, то можно добиться отличной виброизоляции и акустических показателей.

Как поставить колонки 16 см с проставками

Для динамиков 16 размера алгоритм действий немного другой. Потребуется создание дополнительного подиума из дерева или фанеры. Помимо стандартного комплекта вспомогательных приборов, нужен ключ-звездочка. Вместе с набором акустики, предоставляется схема, по которой можно вырезать проставку. Дальнейшая инструкция:

1. После демонтажа обшивки и ручки лобзиком увеличивается стандартное отверстие овала в дверце под музыкальное оборудование.
2. Устанавливается деревянный подиум сзади, а впереди прикручивается колонка саморезами.
3. Стачивается край музыкальной конструкции, чтобы она не задевала клипсы на обшивке.
4. Выводится кабель, подключаются провода.
5. Выполняется монтаж конструкции в обратном порядке.

Передние двери

Установка динамиков Лада Гранта – трудоемкое мероприятие, которое потребует соблюдения четкого алгоритма действий. На начальном этапе проводим демонтажные работы: поддеваем пластиковую накладку ручки двери, отвинчиваем два крепежных винта, снимаем обшивку аккуратным движением на себя. После этих нехитрых манипуляций открывается доступ к внутренней части двери, куда будет произведен монтаж 13-сантиментровых колонок. Алгоритм действий следующий:

1. распаковываем приобретенный динамик;
2. подсоединяем акустические разъемы (помните про соблюдение полярности);
3. при помощи винтов фиксируем в посадочных местах на карте двери изделие;
4. производим сборку двери в обратном порядке, а также ставим на место сетки (грили).

Динамики легко крепятся в заводские отверстия с помощью болтов или шурупов, а вся процедура занимает не более получаса даже у неопытного водителя. Тем не менее, многие владельцы Лада Гранта предпочитают установить самостоятельно динамики диаметром от 16 см. В ходе этой процедуры проявляются все минусы конструкции кузова АвтоВАЗа, поскольку без подбора подходящих по размеру проставок (подиумов) впоследствии возникнут проблемы с постановкой обшивки на место, закрытием бардачка или опусканием бокового стекла.

Мероприятие по установке описываемого элемента акустической системы в передние двери Лада Гранта предусматривает следующие действия:

• изготовление или приобретение подходящих проставок;
• с помощью пилки по металлу вырезаем отверстие под динамик;
• устанавливаем приставку к карте на четыре неглубоких самореза (шурупа);
• подсоединяем акустические кабели (помните про соблюдение полярности);
• монтируем обшивку, штатную сетку, проверяем отсутствие люфтов и качество звука.

На следующем этапе картонный трафарет прикладывается к фанере и вырезаются две заготовки. Оптимально использовать лист не более 5-7 мм, что позволит уложиться в общую толщину подиума. После того как две заготовки были вырезаны, с помощью ножовки защищаем края наждачной бумагой и склеиваем их ПВА клеем.

В задние двери Лада Гранта достаточно динамиков диаметром 13 см. С монтажом изделий в 16 см могут возникнуть еще большие трудности в силу конструктивных особенностей кузова машины. Кроме того, для задних дверей не нужно делать самодельные проставки, так как они уже изготавливаются на АвтоВАЗе. Наименование товара – «Облицовка задней левой колонки» (артикул 21906202095) и «Облицовка задней правой колонки» (артикул 21906202094). Заказать изделия предлагает огромное количество интернет сайтов, которые доставят товар за считанные дни.

Алгоритм действий достаточно прост:

1. выполняем демонтаж обшивки с помощью отвертки;
2. фиксируем на карту двери подиум для динамика (с помощью шурупов);
3. при необходимости заменяем заводские клеммы на новые (идут вместе с динамиком);
4. проверяем качество звучания, свободу опускания стекла и производим монтаж обшивки.

Нюанс: при креплении заводской проставки три из четырех отверстии совпадают, однако под четвертое крепление отверстия не предусмотрено. Здесь у нас два выхода: самостоятельно просверлить в металле отверстие под крепление подиума, что настоятельно не рекомендуется, либо оставить проставку держаться на трех болтах.

1. Демонтаж дверной карты.
2. Снятие штатной шумо и виброизоляции.
3. Извлечение стокового динамика.
4. Установка динамиков (13 см.) Гранта лифтбек. При инсталляции динамиков на 16.0 см. лобзиком по металлу делаем надрез в дверном контуре.
5. Подключаем колодки с проводами.
6. Собираем карту, проводим замену по аналогии на второй двери.

Последовательность действий представлена очень кратко, при установке возникает множество «подводных камней», о которых ниже.

Лада Гранта Лифтбек Одиссей › Бортжурнал › Установка динамиков в двери Лады Гранты + шумка дверей

Доброго времени суток всем моим читателям, наконец то я доделал музыку до логического конца (во всяком случае мне пока так хватает), постараюсь быть кратким и побольше фото покажу.Старался сделать максимально бюджетный вариант, но звук выжать из этого максимальный, на мой взгляд у меня получилось, во всяком случае мне нравится.

1) Магнитола PIONEER MVH-150UBG с хорошей скидкой за 1399р (год назад преобреталась)2) Колонки на передние двери 13см Pioneer TS-1339 — 1990 руб (мне очень понравились рекомендую для 13см)3) Установка имеющихся у меня 13 см штатных динамиков от Лада Калина/Гранта в задние двери — 300р обошлись4) Облицовка динамиков Лада Гранта, Калина-2, Датсун (переднии и задние сетки+ стаканы в задние двери) — 450руб +250р доставка (покупал на shtat-dzr.ru) Обращаю внимание что рекомендую в сообщении продавцу написать чтобы проверил правую и левую решетки, а то мне пришли одинаковые, пришлось менять одну, благо добрый человек помог.5) Приобретено шумо/вибро изоляция и проклеены двери и обшивки дверей в облегченном варианте — 1200руб.6) Болтики/винтики М5 резбой в переднии двери под проставки 40мм длинной в заднии 20мм — 50руб7) Обязательно настройки магнитолы, ибо всё таки 13 см динамики не так и сильно басят без эквалайзера, я лично включил настройку LOUDNESS на MID мне звук с ней устраивает, эквалайзер не трогал, так что без таких настроек звук будет слабоват хоть и не плохой всё же. ИТОГО : 5640 руб + два дня потраченного времени в гараже друга

ИТОГО : 5640 руб + два дня потраченного времени в гараже друга.

Результатом могу сказать что доволен, разве что бряканье стекол/ стеклоподъемного механизма иногда проскакивает, а так сверчки убиты, звук хороший для такой бюджетной системы рекомендую. Хотя шумку как бомж вариант можно сделать примитивно только на антискрипе и будет норм тоже.Не чего сложного совершенно нет, просто нужно время и внимательно всё делать

Установка динамиков в штатные места передних дверей на Ладе Гранта

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). См статью «Снятие и установка обивки дверей Лада Гранта». В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:— если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;— В случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик. Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи «Электросхемы Лада Гранта», в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18. В комплектации «стандарт», также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта: При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Стоит понимать, что такое аудиоподготовка в автомобиле. Это может означать как работы по монтажу звукового оборудования, так и наличие специального места для аудиосистемы, гнезд динамиков, разводки проводов для дальнейшей установки акустической аппаратуры.

Такое понятие, как штатная аудиоподготовка — это неотъемлемая часть комплектации автомобиля. Её уровень влияет на конечную стоимость нового авто и дальнейшие затраты владельца на акустику. Завод-изготовитель может установить либо просто разводку проводов с необходимыми штекерами и разъемами, либо дополнительные элементы: динамики, радиоантенну и непосредственно магнитолу. В дорогих версиях присутствуют даже высокочастотные «пищалки» и клавиши управления аудиосистемой, вынесенные на руль.

Выбор акустической системы

Новичкам при выборе акустики стоит учесть следующие основные характеристики аппаратуры.

Для головного устройства – доступные форматы носителей (CD, MP3) и мощность звука на выходе. Стоит ориентироваться на среднее значение в 25 Вт для стандартного четырехканального устройства.

• размеры штатных гнезд и возможность их изменения;
• мощность (учесть сопоставимость с ГУ);
• диапазон частот при воспроизведении;
• чувствительность.

Установка аудиосистемы

Несомненно, есть люди, для которых все, что связано с автомобилем, является их хобби. Для них самостоятельная установка звуковой аппаратуры будет не столько экономией средств, сколько приятным времяпровождением с дальнейшим поводом для гордости. В этом случае, что значит аудиоподготовка ? В двух словах — чем выше уровень комплектации автомобиля, тем меньше дополнительных затрат на акустику.

Шпаргалка

Вместо заключения подытожим:

1. В Гранту можно воткнуть бюджетный звук на сумму в 20000 рублей и выше.

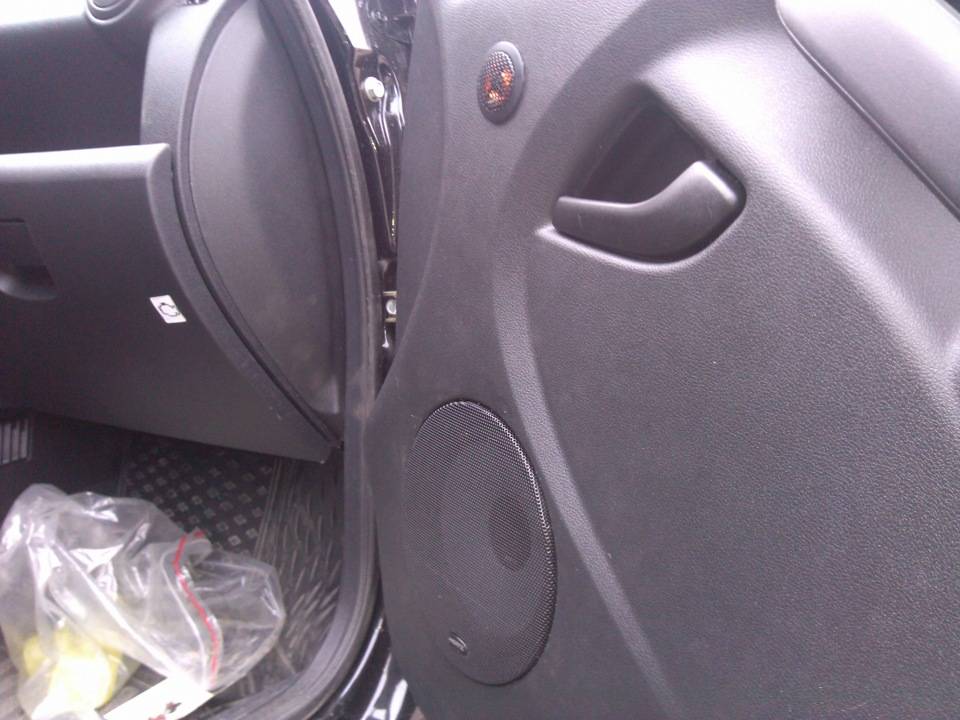

2. Подиумы в передних дверях = невозможно открыть бардачок.
3. 16 см динамики в передние двери – резать металл двери либо готовить проставки с заводской облицовкой динамиков.
4. Акустическая полка закрывает крепления ISOFIX.
5. Аудиоподготовка тянет провода только в двери.
6. Артикулы для заказа облицовок и креплений динамиков – в разделе «Установка динамиков в задние двери».

И так, я отнес штатные колонки к недостаткам, поэтому решил их заменить.Заменить решил на такие же размером колонки 13 см, так как для установки колонок большего размера необходимо пилить дверь, а этого мне делать не хочется, и так как даже в долгосрочном плане установки усилителя нет, поэтому 16 см ставить не логично, из-за этого решил поставить 13 см колонки и просто получить более качественный звук.В передние двери приобрел широко известные колонки Pioneer TS-1339R, за 2000 рублей.В комплекте идут длинные провода, актуально для тех у кого нет аудио-подготовки.

Тип — коаксиальная АС;Количество динамиков в комплекте — 2 шт;Форма динамиков — круглая;Количество полос — 3;Номинальная мощность — 40 Вт;Максимальная мощность — 200 Вт;Минимальная частота — 40 Гц;Максимальная частота — 30000 Гц;Чувствительность — 91 дБ;Импеданс — 4 Ом;Диаметр — 13 см;Посадочная глубина — 55.3 мм.

Для установки в передние двери снимаем обшивку, для этого откручиваем болты в указанных местах и выкручиваем кнопку выключения замка двери, снимаем обшивку которая держится на клипсах.

Инструменты:

• Отвертка плоская малая
• Отвертка крестовая средняя
• Электролобзик с пилками по металлу
• Нож канцелярский

Детали и расходники:

• Динамики
• Деревянные проставки — 2 шт.
• Крепежные пистоны (при необходимости)
• Мел

Примечания:

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики (акустику) в двери автомобиля.

1. Чтобы прорезать отверстия в обивке дверей, снимите ее с автомобиля.

Примечание:

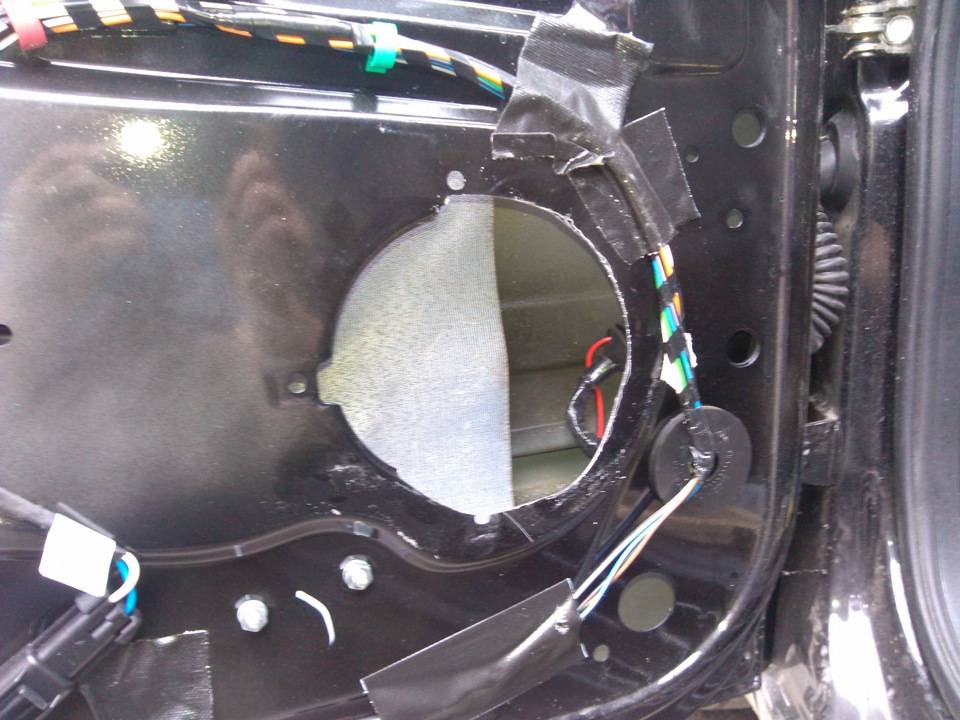

В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

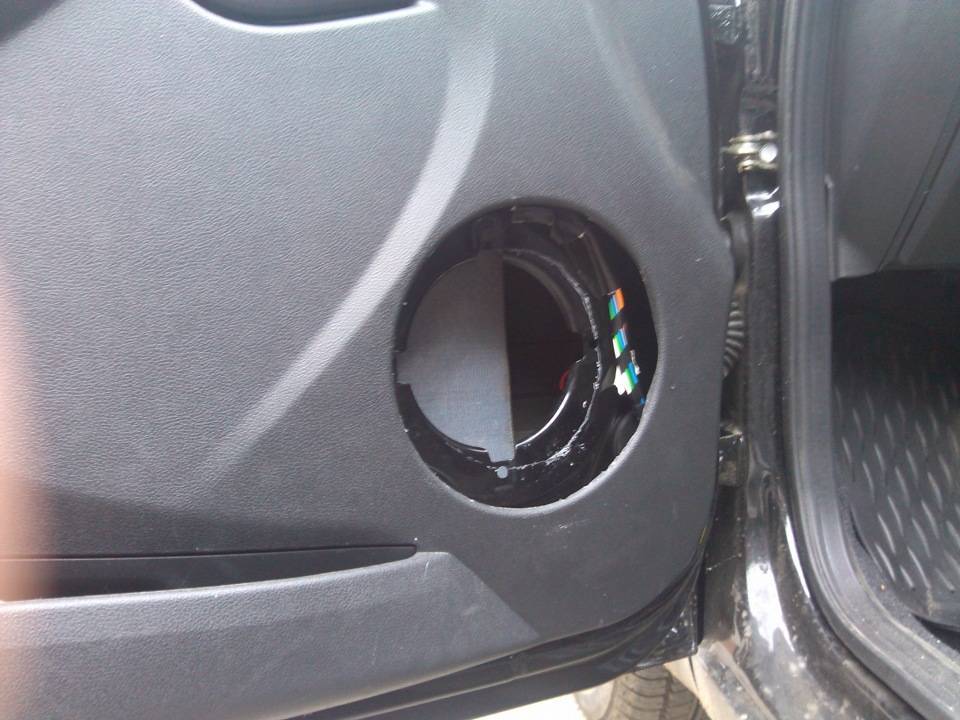

2. Вырежьте с помощью канцелярского ножа отверстия в обивке передних дверей.

3. Если вы решили установить динамики в 16 см, возможно, придется доработать каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Пропилите электролобзиком отверстие требуемого диаметра и примерьте динамик.

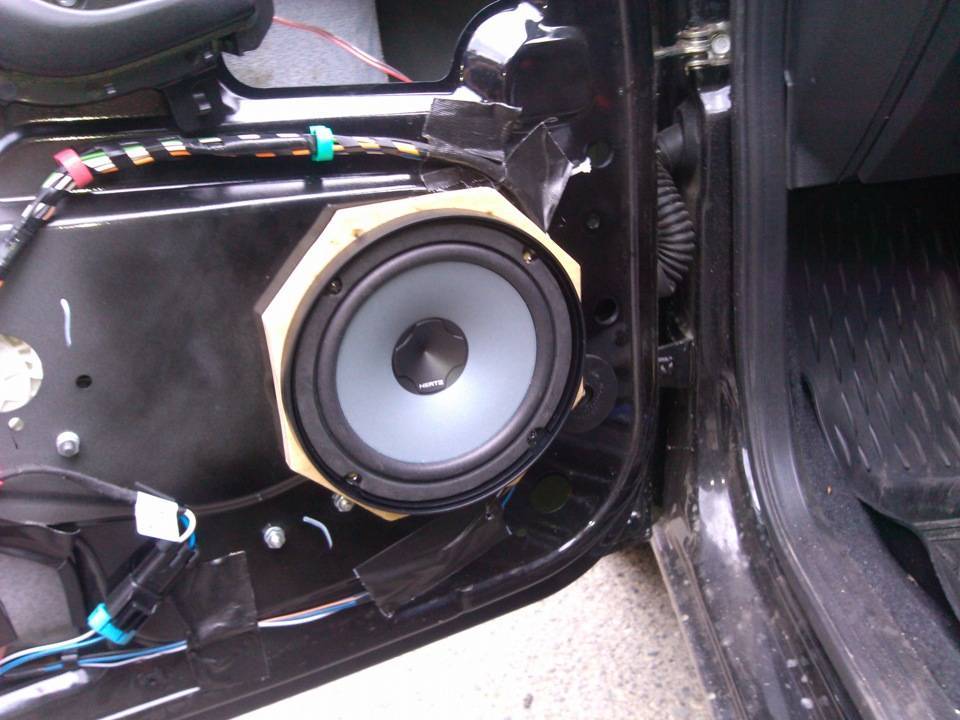

4. Подключите динамик и установите его на место с помощью проставок.

5. Установите на динамик решетку акустической системы.

6. Установите обивку передних дверей на место, заменив, при необходимости, поврежденные пистоны (фиксаторы) обивки.

Примечание:

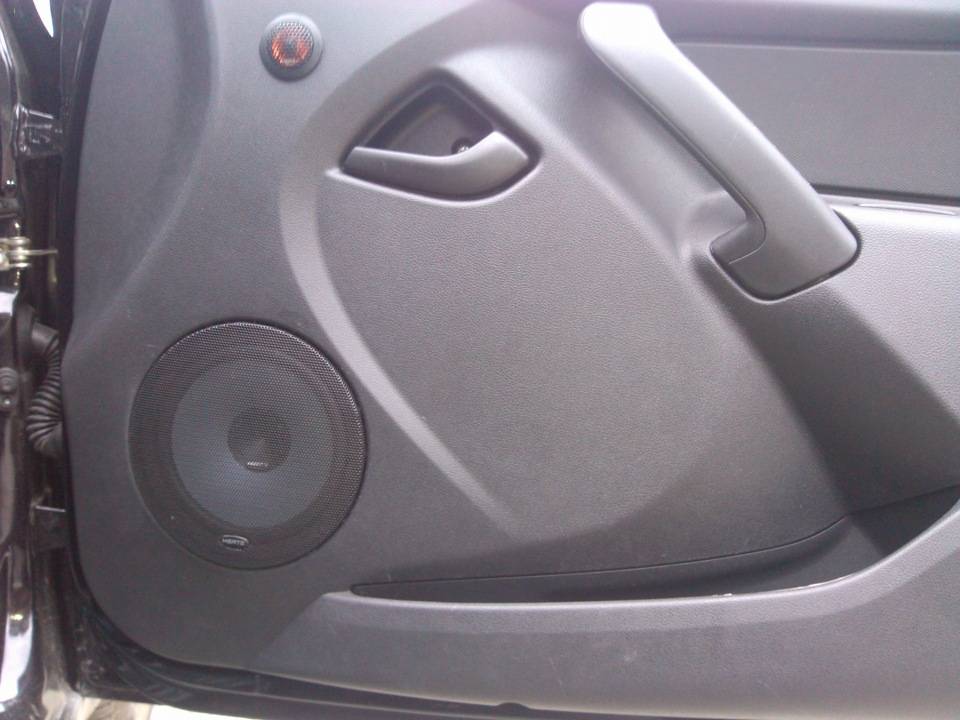

При описанном способе установки решетка динамика не выступает значительно над обивкой дверей, и, следовательно, не будет мешать полному открытию бардачка.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Штатная аудиоподготовка автомобиля Лада Гранта лифтбек включает в себя: магнитолу типа 2-DIMM, два динамика в передней двери размером 13 см., колодки с проводами в задней двери.

Очевидно, что такая аудиосистема не полноценная, низкого качества. Стоковые колонки слишком маленькие, слабые при использовании средних и высоких частот. Для прослушивания радио вполне достаточно. Стоит ли менять штатные колонки — ответ утвердительный.
