Замена крестовины карданного вала и рулевого вала своими руками

Подготовка к работе

Мероприятие можно поделить на отдельные этапы. Чтобы быть во всеоружии желательно запастись таким набором:

  • молоток;
  • несколько рожковых ключей для вывинчивания болтов;
  • отвертки с плоским наконечником;
  • желательно иметь съемник для стопорных колец, так как без него затратится больше времени;
  • металлическая щетка;
  • пассатижи;
  • для впрессовки смазки потребуется шприц.

В автомагазине потребуется приобрести ремкомплект для карданного вала конкретной модели машины. Чаще всего в него входит крестовина с четырьмя подшипниками и таким же количеством стопорных колец. При необходимости приобретаются болты, если ослаблены или сорваны резьбы на штатных метизах.

Предпочтительней работы проводить на эстакаде или на яме. На поддомкраченной машине работать сложно.

Как заменить крестовину рулевого вала — зачем ее менять и порядок замены

Здравствуйте, уважаемые автолюбители! Рулевое управление машины — это не только набор деталей и механизмов, которые позволяют задавать необходимое водителю направление движения, а в большей степени узел, отвечающий за безопасность всех, кто находится в салоне.

Неисправности рулевого управления очень часто становятся причинами тяжелых аварий, при которых могут пострадать, помимо вас (не дай Бог) и другие участники дорожного движения.

Хороший водитель всегда реагирует на малейшие изменения в работе механизмов машины, а в случае если дают сбой органы управления, реакция должна быть незамедлительной.

Высказывая свои подозрения о поломке рулевого управления от специалиста автосервиса часто можно услышать фразу, — неисправна крестовина рулевого вала. Подобную неисправность несложно диагностировать и устранить самостоятельно.

Назначение и устройство крестовины рулевого вала

Замена крестовины

Все, кто знаком с устройством ВАЗовской «классики» знают, что вал рулевого управления соединяется, непосредственно с валом червяка и никаких более сочленений в этой конструкции нет.

Более новые модели авто имеют такое устройство ходовой части и кузова, что рулевой вал должен иметь в определённом месте угол наклона вниз. Крестовина рулевого вала как раз и предназначена для того, чтобы передать крутящий момент от отрезка вала в салоне, к отрезку вала или шестерне реечного механизма (червяка) в моторном отсеке.

Рулевые валы некоторых отечественных и импортных автомобилей имеют даже по две крестовины. Сделано это для возможности регулирования рулевого колеса по высоте.

В принципе, конструкция крестовины очень проста. Собственно крестовина из прочной стали с четырьмя шипами, на которые насаживаются обоймы игольчатых подшипников. Сами обоймы вставляются в кронштейн (вилку), который и соединяется с шлицевыми концевиками валов. Подшипники имеют уплотнения из маслостойкой резины.

Когда необходима замена крестовина рулевого вала

О том, что необходимо обратить внимание на состояние подшипников крестовин рулевого управления, могут указать следующие признаки:

  • к вращению рулевого колеса приходится прилагать чрезмерные усилия;
  • увеличение угла свободного хода руля или запоздалое срабатывание колёс на повороты руля;
  • неравномерное вращение руля, рывки, «закусывания»;
  • посторонний стук, скрежет, шум при маневрировании и преодолении неровных участков дороги.

Дело заключается в том, что на карданное сочленение, особенное то, которое находится в моторном отсеке, постоянно отказывается негативное воздействие: вибрация, изменение температуры, трение, повышенная влажность.

Всё это со временем приводит к потере эластичности и утрате резиновых уплотнений. Вытекшая и высохшая смазка предоставляет большое поле деятельности для пыли и влаги. Иглы подшипников очень быстро покрываются коррозией и изнашиваются.

Порядок замены крестовины рулевого вала

Ремонт крестовины, по сути своей, не производится (!) Дело это бессмысленное. Ремонт заключается в замене старой крестовины новой вместе со всеми подшипниками. Крестовины в продажу выставляются именно в таком комплекте.

Крестовина рулевого вала снимается достаточно просто по следующему алгоритму:

  • рулевой вал устанавливается таким образом, что обеспечить доступ к болтам, обжимающим верхний и нижний кожух вилок крестовины;
  • болты на верхней и нижней вилках необходимо полностью открутить и извлечь;
  • передвигая блок крестовины по шлицам, сначала снимаем с одного конца вала, а затем с другого (иногда для этого придётся снять рулевую колонку, что тоже полезно для проверки состояния подшипника).

Обоймы подшипников, как правило, закрепляют кернением, что элементарно устраняется при помощи маленького зубила или дрели с тонким сверлом. Затем обоймы в тисках поочерёдно выпрессовываются.

Сборка узла происходит в обратном порядке, но важно помнить, что обоймы подшипников запрессовываются в вилки только снаружи до полного погружения. Не забываем нанести новое кернение для фиксации подшипников

И, таким образом, ремонт крестовины рулевого вала можно считать законченным.

Признаки проблемы

О необходимости скорой замены крестовины карданного вала вам просигнализирует щелчок (а иногда и откровенное клацанье) в момент трогания автомобиля с места. Затягивать с проведением данной операции не стоит, поскольку изношенная крестовина начинает разбивать проушины вала и карданного шарнира; увеличиваются вибрации и нагрузки на редуктор, мост, что, в свою очередь, приведет к более серьезному и дорогостоящему ремонту. Замена крестовины карданного вала без особых проблем производится в гараже своими руками.

Последовательность проведения ремонтных работ следующая:

  • Диагностика и определение того, что проблема кроется именно в данном узле.
  • Покупка необходимых запчастей, подготовка инструмента и рабочего места.
  • Снятие карданного вала с автомобиля.
  • Непосредственно замена изношенной детали.
  • Проверка работоспособности, сборка и установка кардана на автомобиль.

Крестовина, как элемент кардана, соединяет между собой отдельные части, имеющие на своих концах специальные вилки, куда она и монтируется. Неприятное клацанье происходит из-за выработки подшипника, в результате чего образуется зазор. В момент трогания крестовина сначала преодолевает этот зазор, и только потом усилие с ударом передается на вилку.

Готовимся к ремонту

Для начала необходимо приобрести новую крестовину, а к ней дополнительно стопорные кольца, поскольку их также придется заменить.

Для проведения данной операции вам потребуется гараж с подъемником или ямой. Подъемники в частных гаражах явление довольно редкое, поэтому опишем процесс работы при наличии смотровой ямы. Автомобиль необходимо загнать на яму, под колеса поставить противооткатные упоры. В том случае, если вы выполняете ремонт в одиночку, упоры разумнее ставить под передние колеса, так как в процессе автомобиль необходимо перемещать. Исключение составляют те счастливые владельцы, у которых яма на всю длину гаража и можно демонтировать кардан, не передвигая автомобиль.

С другой стороны применение съемника и сама предлагаемая технология больше относятся к теории, потому как подобный метод ничем, кроме лишних проблем, обычно не заканчивается. Поэтому намного проще и в несколько раз быстрее демонтировать карданный вал. Разумеется, при условии, что вы обладаете навыками самостоятельного ремонта, а все болты нормально откручиваются.

Снятие и разборка узла

Для облегчения работы рекомендуется включить первую или вторую передачу, что заблокирует кардан. Прежде чем приступить к снятию карданного вала обязательно, стоит пометить положение вилок относительно вала и фланца редуктора. Это позволит вам правильно установить кардан при сборке, тем самым избежать дисбаланса и биения.

Для начала требуется освободить болты крепления задней вилки к фланцу редуктора. Сделать это можно используя рожковые ключи (обычно типоразмера 12-13 мм). Затем демонтируем промежуточную опору подвесного подшипника. Удобнее будет использовать торцовый ключ или головку на 13. Теперь вам остается только аккуратно вытащить карданный вал из шлицев со стороны коробки передач.

После снятия вала его обязательно нужно очистить от грязи. Используя специальный съемник или подручные средства (плоские отвертки и шило), извлеките стопорные кольца из проушин вала и вилки карданного шарнира. Будьте предельно осторожны и берегите глаза. Стопорные кольца изготовлены из пружинной стали, поэтому при их снятии подручными средствами они имеют свойство вылетать из канавок в неизвестном направлении.

Далее необходимо подобрать цилиндрическую проставку диаметром немного меньше проушины на валу. Старая крестовина уже отработала свой ресурс и не представляет для нас никакой ценности. Поэтому ударами молотка через проставку выбиваем пробку, противоположную направлению удара. Аналогичным образом необходимо удалить оставшиеся пробки и извлечь крестовину.

После того как крестовина извлечена, хорошенько очищаем проушины от оставшейся грязи, дабы она не попала в новые подшипники при сборке. Можно использовать бензин и кисть. После очистки стоит внимательно осмотреть проушины. В случае необходимости напильником круглого сечения удалить образовавшиеся задиры внутри проушин. Пробка должна входить с небольшим натягом, но ее не должно закусывать.

Возможна ли замена крестовины, не снимая кардана

Чаще всего ремонт крестовины карданного вала невозможен. В данном случае потребуется полная замена детали. Для этого необходимо выполнить ряд действий. В основном, замену крестовины производят с обязательным снятием кардана. Это объясняется сложностью и громоздкостью конструкции.

Замена детали может производиться без снятия карданного вала целиком при наличии специального съёмника, который может предоставить автосервис, и особых навыков специалиста.

В любом из вариантов перед снятием крестовины необходимо очистить поверхность для будущих работ, снять с неё грязь и пыль. Следующий обязательный этап – нанесение специальных обозначений, которые указывают на точное расположение вилок. Только после проведения таких подготовительных действий, производится снятие стопорных колец. В автосервисе для этого используется специальный съёмник. Крепление крестовины карданного вала не рекомендуется снимать с помощью подручных инструментов, ведь это может привести к механическим повреждениям иных деталей карданного вала.

После снятия опытный мастер обязательно очистит все отверстия и пазы от накопившейся в них грязи, уберет заусеницы и устранит другие источники возможной поломки в будущем.

При замене старой детали на новую особое внимание стоит уделить чашечкам. Прежде всего необходимо их аккуратно снять с обеих сторон, проследить за тем, чтобы их содержимое не потерялось

Далее, после того как заправка будет в проушинах, нужно одеть одну чашку и установить её на нужное место. Если работа выполнена правильно, то впоследствии откроется выемка для установки стопорного кольца. Далее проводится запрессовка чашек устройства.

Важно! При замене все детали в обязательном порядке обрабатываются специальной смазкой. Старый крепёж рекомендуется заменить новым

Установка крестовины должна происходить без отклонений и перекосов, так как это приводит к быстрому износу деталей из-за их неправильного функционирования.

Проводить работы по замене крестовины карданного вала должен опытный специалист. Выше перечисленные действия требуют высокого уровня навыков, внимательности и проводятся с использованием специальных инструментов.

Можно ли качественно заменить крестовину карданного вала в кустарных условиях?

Замена крестовины карданного вала — процесс специфический. Он отличается высоким уровнем сложности и трудоемкости. Для произведения замены крестовины кардана нужны специальные знания. Человек должен не только разбираться в технике в общих чертах, но и знать особенности этой детали, её правильное положение для нормального функционирования. Кроме того, для замены этой части карданного вала без снятия кардана необходимо наличие специального съёмника.

Неправильно произведенная замена крестовины в кустарных условиях может привести к возникновению дополнительных неисправностей во всём механизме. Это чревато не только большими расходами в будущем, но и риском для жизни и здоровья. Такого рода неисправность автомобиля может привести к дорожно-транспортному происшествию.

Правильно провести диагностику неисправности и оценить реальное состояние детали могут только специалисты. Для этого рекомендуется обратиться в автосервис. Профессионалы всегда выполнят задачу быстро и качественно!

Крестовина — карданный вал

Крестовины карданных валов устанавливают так, чтобы масленки были обращены в сторону двойной вилки и навстречу друг другу.

Карданная передача автомобиля ЗИЛ-431410.

У крестовин карданных валов в процессе эксплуатации изнашиваются шипы по длине и диаметру. Износ торцов шипов крестовин определяют измерением расстояния между ними. При размере меньше допустимого крестовины бракуют. Износ шипов по диаметру устраняют наплавкой их в углекислом газе с последующим шлифованием до размера по рабочему чертежу.

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.

Игольчатые подшипники крестовин карданных валов, снабженных пресс-масленками, разрешается смазывать только жидкими трансмиссионными маслами.

Игольчатые подшипники крестовин карданных валов следует смазывать только высоковязким маслом.

Штамповку поковок крестовин карданных валов, корпусов газосварочной аппаратуры и других подобных поковок проводят в блоках штампов с разъемными матрицами, которые в процессе штамповки раскрываются по плоскости разъема на 0 2 — 0 5 мм.

После установки стопорных колец крестовина карданного вала рулевого управления должна свободно проворачиваться во втулках от усилия руки без ощутимого осевого люфта.

Сущность процесса термической обработки крестовин карданного вала, изготовляемых из стали 58 но ГОСТ 1050 — 74 или стали 45 и 50 с ограничением содержания углерода ( селект) и регламентацией по величине зерна, заключается в их сквозном индукционном нагреве с частотой 2400 Гц до 830 — 840 С и двукратном дозированном охлаждении при регламентированной паузе между первым и вторым охлаждениями. Теплота, сосредоточенная в объеме детали, обеспечивает после первого охлаждения более высокий отпуск галтелей шипов.

При этом зев динамометрического ключа прибора накладывают на крестовину карданного вала, указатель закрепляют зажимом на шейке отражателя ведущего вала главной передачи, а шкалу на фланце заднего моста.

Этим же институтом созданы автоматы для сборки штанги толкателя и крестовин карданного вала. Первый автомат осуществляет установку деревянной вставки в металлическую трубку и запрессо вывает с обоих концов наконечники. Производительность установки 500 узлов в час, что в 5 раз больше, чем собирает сборщик вручную. Во втором автомате обоймы сальников и пробковые сальники устанавливаются на четыре пальца крестовины.

Игольчатые подшипники находят широкое применение в узлах с колебательным движением — крестовины карданных валов ( рис. 6), опоры кулис, поршневые головки шатунов и пр.

Для смазывания тяжело нагруженных подшипников качения и скольжения, тросов, крестовин карданных валов, пальцев гусеничных траков и других узлов трения, работающих в условиях высокой влажности и запыленности. Применяются в автомобилях, экскаваторах, бульдозерах, тракторах, вибрационных машинах, подъемном оборудовании.

При работе карданной передачи могут возникнуть следующие неисправности: износ подшипников, крестовины карданного вала и шлицевого соединения, изгиб или скручивание карданного вала. Признаком неисправности карданной передачи являются неплавность ( рывки) при трогании автомобиля с места или при переключении передач и повышенный шум при работе карданной передачи. Износ подшипников и крестовин происходит главным образом из-за повреждения сальников комплексного уплотнения и определяется по увеличенному люфту в шарнире. Изношенную крестовину вместе с подшипниками необходимо заменить. Повышенный шум при работе карданной передачи свидетельствует об износе шлицевого соединения. Изношенные детали необходимо заменить. Биение карданного вала при вращении свидетельствует о том, что вал погнут. Погнутый вал необходимо выправить.

Схема пласти.

Как узнать, что крестовина вышла из строя

Это центральное звено в кардане. Как мы уже отметили, именно крестовина передает крутящий момент между коробкой передач и другими агрегатами. То есть вал крутится именно благодаря ей. Если в дороге случилась поломка, то автомобиль починить должен уметь каждый водитель. Значит, нужно знать, как вынуть кардан, как его отремонтировать. А это особенно сложно, если учесть, что часто выходит из строя все устройство.

Важно использовать при разборке съемник, демонтируя стопорное кольцо, оно должно быть не поврежденным. Если при езде автомобиля слышно постукивание, то, значит, у вас проблемы с карданным валом. Также может быть слышен скрежет деталей

Ни в коем случае не устанавливайте съемник без предварительного снятия стопорного кольца, это нельзя игнорировать. Пройдет пара сотен километров, и кардан полностью выйдет из строя, спровоцировав ДТП

Также может быть слышен скрежет деталей. Ни в коем случае не устанавливайте съемник без предварительного снятия стопорного кольца, это нельзя игнорировать. Пройдет пара сотен километров, и кардан полностью выйдет из строя, спровоцировав ДТП.

Размер кардана небольшой, но это устройство может стать причиной, почему машина не едет.

Проблемы с карданным валом возникают тогда, когда машина управляется лихим водителем, особенно на плохой дороге. Шарнир легко выходит из строя, так как на него попадает вся грязь с дороги и вода после дождя. Используя съемник, можно легко демонтировать неисправную деталь прямо на месте. Также кардан плохо работает, если продолжительное время двигаться по пересеченной местности.

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

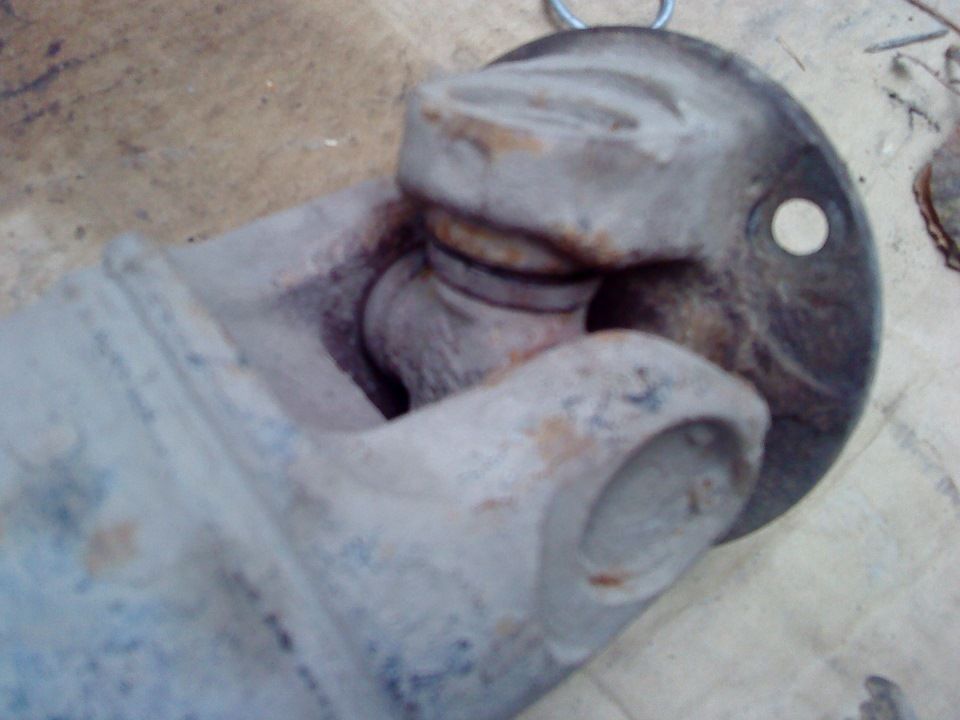

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

  1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.
  2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
  3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
  4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
  5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
  6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
  7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
  8. Подобным же методом снимите остальные чашки.
  9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
  10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
  11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Какие основные части имеет карданная передача?

  • Части, способные изменять угол и длину передачи – шлицевая муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
  • Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
  • Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
  • Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
  • Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
  • Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
  • Промежуточная карданная опора крепится на кронштейн (15).
  • Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
  • Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
  • Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
  • У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Замена крестовины.

Для того чтобы поменять изношенную крестовину и подшипники, если это необходимо, карданный вал придется снять. У опытных водителей эта процедура особенных сложностей не вызовет. Есть распространенное мнение, что кардан можно снять только на яме или автоподъёмнике. Это совсем не так истинный профессионал своего дела справиться с задачей даже лежа под машиной. Правда, в таком случае процесс, конечно, займет гораздо больше времени и отнимет массу сил. Поэтому если вы не являетесь энтузиастов в вопросах ремонта автомобилей – лучший вариант найти гараж со смотровой ямой или заехать на эстакаду.

Крестовина кардана ВАЗ 2101

Снимаем карданный вал.

Карданный вал в случае с ваз 2101 держится всего на нескольких креплениях, поэтому его демонтаж не вызовет особых проблем. Однако обо всем по порядку:

  • Для начала, если вы заехали на яму, вам придется поддомкратить одно из задних колес. Только в этом случае можно с удобством подобраться к креплениям кардана. (в случае с эстакадой или подъемником этого делать не нужно, крепления, итак, хорошо доступны).
  • Теперь нам понадобится гаечный ключ на «13». С его помощью необходимо снять болты крепления подвесного подшипника кардана, те, которыми он крепится к поперечной опоре. Всего должно быть два болта.
  • Теперь можно открутить гайки крепления карданного вала к хвостовику заднего моста. Важный совет – прежде чем приступать к ремонту запаситесь новыми креплениями для кардана. Не исключено, что шлицы у старых гаек будут сорваны и вам придется сбивать крепления с зубилом или перфоратором.
  • Крепления откручены и карданный вал можно снимать. Однако прежде обязательно поставьте метки, чтобы не забыть, как именно он был установлен. Если при сборе поставить кардан даже немного по-другому он будет бить по днищу автомобиля и все придется разбирать по новой.
  • Далее, пора браться за, главное – замену крестовины. Сначала снимайте стопорные кольца и установите кардан таким образом, чтобы крестовина оказалась наверху.
  • Теперь пришла очередь молотка. Берите оправку и выбивайте чашу крестовины. Будьте внимательны, удары нужно наносить очень деликатно и как только чаша стронется с места, ее можно вытащить щипцами. Точно так же выбивайте и остальные чаши.
  • Все проушины кардана очистите от грязи и старого масла. После чего обязательно смажьте запчасти и прочистите канавки для стопорных колец.
  • Старую крестовину можно выкидывать не раздумывая. Ремонту эта запчасть не подлежит – ее можно только заменить, что вам и предстоит сделать.

Итак, избавившись от изношенной детали, можно смело приступать к замене и сборке карданного вала. Ничего сложного, здесь нет. Все выполняется в обратном порядке. Однако есть и некоторые особенности. Новые детали необходимо обильно смазывать. И еще есть одна хитрость при установке новой крестовины для ВАЗ 2101. Делается это следующим образом.

Вот теперь можно смело производить сборку в обратном порядке. Более никаких сложностей не предвидится. Главное, не забывайте, что все запчасти необходимо смазывать, и еще не забудьте о метках, которые вы делали. Ставиться на место крестовина карданного вала строго по ним, иначе все может закончиться гулом и стуком в салоне авто.

Как заменить крестовину карданного вала

Как поменять крестовину на кардане? Перед началом работ потребуется подготовить следующий инструмент:

  • ключи рожковые «13» и «12»;
  • ключи торцевые «13» и «27»;
  • молоток;
  • алюминиевая надставка;
  • съемник стопорных колец;
  • фланец и съемник подвесного подшипника.

Настоятельно рекомендуется вместе с крестовиной заменить подвесной подшипник кардана.

Замена крестовины карданного вала ваз 2107 состоит из следующих этапов:

  1. Снятие карданного вала. Для демонтажа понадобится ключ «13», которым нужно открутить два болта, соединяющие поперечину с подвесным подшипником. Далее открутить гайки, которые служат креплением хвостовика к кардану.

Примечание: перед демонтажем нужно нанести метки на деталях, для того, что бы правильно собрать узел обратно. В качестве метки можно применить маркер либо кёрнер.  Если этого не сделать, то при сборе можно нарушить балансировку карданного вала, а вызванные неправильной сборкой вибрации могут привести к сильным последствиям, вплоть до замены коробки передач.

  1. Снятие крестовины.Перед снятием крестовины за день нужно смочить деталь в керосине или растворителе для облегчения демонтажа. Далее при помощи молотка нужно обстучать крестовину с четырех сторон и снять стопорные кольца при помощи пассатижей, и непосредственно перед их снятием следует также нанести метки, что бы стопора установить в точно таком же положении.  Теперь карданный вал устанавливается так, что бы он был на весу.

С помощью молотка выбивается чашка, после нужно развернуть кардан и снять чашку. Далее аналогичным способом провести операцию на оставшихся сторонах.

Теперь следует зачистить проушины карданного вала, убрав ржавчину и грязь металлической щеткой. Главное что бы посадочные места под стопора были чистыми. Поверхность заранее смачивается керосином.

Монтаж крестовины в посадочное место. Перед монтажом крестовины нужно осторожно снять все чашки, и проверить наличие смазки в них. При необходимости набить внутренности смазкой  «Фиол – 2У»

В период эксплуатации через тавотницу можно заполнять крестовину маслом.

Что бы установить крестовину на вилку, нужно сразу снять параллельно две чашки, после чего заправить крестовину в проушины. Дальше крестовина сдвигается в сторону и надевается одна чашка. Одевать чашку следует очень бережно, так как находящиеся в ней иголки могут рассыпаться.

Теперь требуется посадить последнюю чашку в свое посадочное место при помощи молотка и алюминиевой наставки. Постукивать следует аккуратно, так как последняя чашка будет запрессовываться очень туго и ее легко расплескать. После стопорное кольцо занимает свое место, и проворачиваем карданный вал. Далее проворачиваем кардан и проводим аналогичную операцию с последней чашкой.
