Замена переднего и заднего сальника коленчатого вала

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

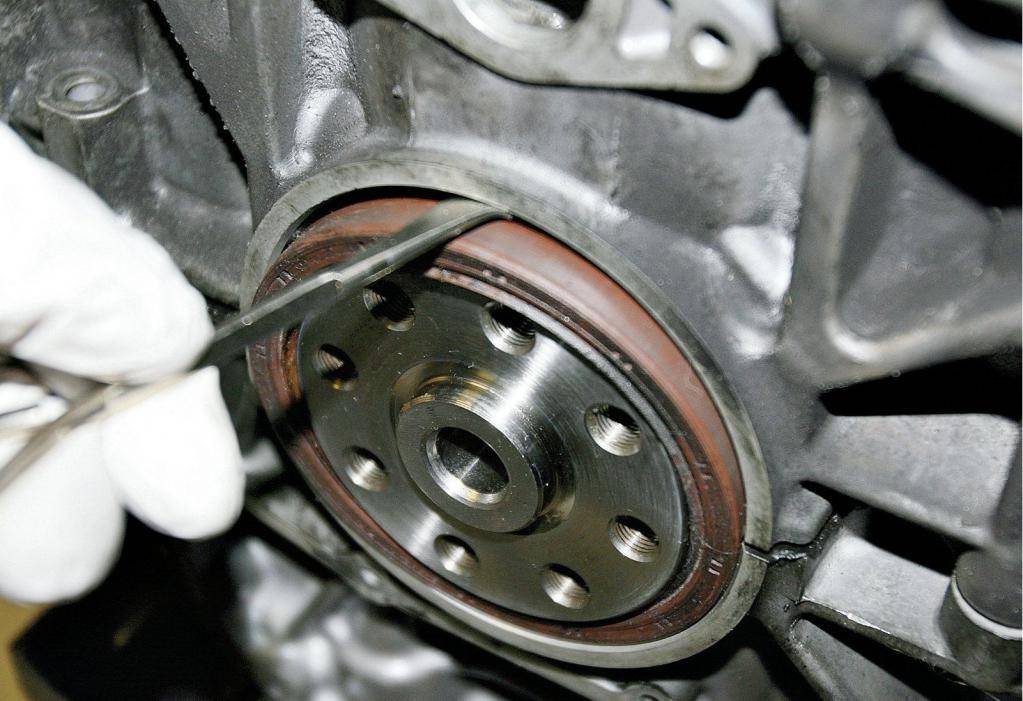

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

  • Viuctor Reinz;
  • Elring;
  • Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Замена и особенности

Очевидно, что главной причиной замены является течь моторного масла. При этом утечка может быть как интенсивной, так и незначительной. И в первом, и во втором случае лучше заменить изношенную деталь. Эксплуатировать авто с «потеющим» сальником не рекомендуют.

Уплотнителей в двигателе два: задний и передний. Если выполняется замена переднего сальника коленвала, то также желательно заменить и задний. Но передний особенно важен. Дело в том, что он находится около ремня ГРМ – если масло попадет на ремень, то существует серьезный риск проскакивания ремня на зуб или несколько. Также материал ремня может потерять свои характеристики, и возможен обрыв.

Задний сальник установлен на стыке двигателя с КПП. Если течет масло здесь, то это приведет к понижению уровня смазочной жидкости, а также к грязи в нижней части мотора. Масло может попасть на сцепление, и оно будет пробуксовывать.

Неисправности

Даже с учетом того, что уплотнитель коленчатого вала устойчиво выдерживает высокие температуры, материал износостойкий, ресурс его ограничен. Чтобы понять, когда необходима замена сальника коленвала, следует учитывать, что качественные оригинальные детали служат не более 200 тысяч километров. При этом нужно сказать, что выйти из строя элемент может по ряду причин.

Среди причин можно выделить несвоевременную замену масла и фильтра, а также перегрев мотора. В масле, которое долго не меняли, содержится грязь, пыль, продукты износа деталей двигателя. Уплотнитель находится в постоянном контакте с маслом. Грязное масло становится причиной образования царапин и задиров на поверхности уплотнителя. Затем со временем царапины увеличиваются, а кромка сальника в месте контакта с коленчатым валом начинает пропускать смазочную жидкость.

Что касается перегревов, сальник рассчитан на работу при высоких температурах, но и у него есть предел. По причине сильных перегревов изделие деформируется, теряется эластичность, и оно больше не может обеспечивать достаточную герметичность. Образуются течи масла. В таком случае необходима срочная замена сальника коленвала, иначе все масло вытечет.

Как сменить задний уплотнитель

Это всегда сложнее, чем установка нового переднего сальника. Необходимо учитывать конструктивные особенности, ведь снять задний уплотнитель, который потек, труднее по причине его скрытности. Сальник находится за системой сцепления, что подразумевает обязательный демонтаж коробки, маховика и т.д.

Учтите, что если сальник течет, смазочные материалы могут попасть на элементы сцепления и маховика, что в разы уменьшит фрикционные свойства.

Задний уплотнитель сидит в оригинальном корпусе, фиксируемом на нескольких болтах. Два из них ввинчиваются с нижней части, прямо сквозь поддон картера.

После снятия, новый задний уплотнитель коленвала запрессовывается на место старого. Размер сальника не маленький, что в разы облегчает установку. Прост уплотнитель также и по конструкции, так что никаких проблем с впрессовкой не наблюдается. Единственная сложность — это обеспечение доступа к сальнику.

Как обновить передний уплотнитель

Это сделать уже намного легче и быстрее. Расположен данный уплотнитель непосредственно у конца втулки, на которой сидит колесо ГРМ. Для примера рассмотрим ВАЗ 2109. Чтобы осуществить замену сальника спереди, надо в первую очередь демонтировать моторную защиту и чехол ремня ГРМ.

После этого поршень 1-го цилиндра ставится в позицию ВМТ. Ремень ослабляется и снимается.

Теперь надо демонтировать колесо спереди, поддомкратив его. Затем снимаются шкив и генераторный ремень. Обязательно демонтируется колесо вала со шпонкой.

Сальник нужно аккуратно извлечь с помощью отвертки, а затем установить новый.

Новый уплотнитель ставится с помощью насадки или ключа-трубки на 27.

Учтите, что есть немалая вероятность испортить поверхность коленвала, а это уже большие затраты. Демонтаж переднего сальника стоит производить, не царапая посадочное место.

Если вы мотоциклист, владелец Иж Планеты, например, то замена сальника коленвала проводится в подобном же русле, безусловно, с учетом конструктивных особенностей автомобильного и мотоциклетного двигателей. Стоимость уплотнителей примерно сопоставима.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

 Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

  • с металлической наружной поверхностью (вариант а);
  • с гладкой поверхностью (вариант б);
  • с рифленой поверхностью (в);
  • с гидродинамическим эффектом (г).

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

  • на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
  • высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
  • подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Замена заднего сальника + Видео

В отличие от замены переднего, замена заднего сальника — более трудоемкий процесс Это обусловлено тем, что для этого потребуется демонтаж коробки передач, сцепления и маховика. Настоятельно рекомендую сразу приобрести сальник первичного вала, чтобы в будущем не снимать КПП специально для замены такового.

Процесс замены коренного сальника коленвала:

  • подготавливаем необходимый инструмент, скидываем отрицательную клемму с АКБ и готовимся к демонтажу коробки передач;
  • отсоединяем механизм выбора передач или рабочий тормозной цилиндр от корпуса КПП;
  • срываем ступичную гайку колеса, поднимаем автомобиль на подъемнике, или если вы на яме, то поднимаем необходимую сторону и снимаем переднее левое колесо;
  • откручиваем ступичную гайку, после отсоединяем шаровую опору рычага, и отводим поворотный кулак в сторону так, чтобы высвободить из него полуось;
  • демонтаж полуоси производится методом выдергивания его из коробки передач;
  • убедившись, что все датчики и остальное навесное оборудование отсоединено от коробки передач, приступайте к отсоединению трансмиссии от силового агрегата;
  • открутив все болты коробки передач от двигателя (не менее 10), при помощи монтировки поддеваем КПП и вытягиваем его из посадочного места. Для этого потребуется минимум один помощник, потому как вес коробки передач минимум 30 килограмм;
  • после снятия КПП сделайте акцент на состояние сальника первичного вала, и желательно замените его, даже если нет признаков его запотевания, но пробег авто преодолел отметку 100 000 километров;
  • далее необходимо снять корзину и диск сцепления, которые крепятся 6 болтами к маховику;
  • после демонтажа пакета сцепления, перед нами появляется маховик, который также крепится к фланцу коленчатого вала шестью усиленными болтами, и для откручивания их, необходимо зафиксировать маховик во избежание проворачивания;
  • открутив маховик добираемся до заднего сальника коленчатого вала. В зависимости от конструкции, он меняется как отдельная запчасть, или вместе с металлическим фланцем. Производим аналогичные мероприятия по очистке посадочного места, снимаем сальник аналогично переднему и устанавливаем новый в такому же принципу;
  • далее монтаж производится в обратном порядке.

Для более ясного понимания замены заднего сальника коленвала — ознакомьтесь с данным видеоматериалом.

Замена заднего сальника коленвала двигателя ВАЗ-2101-2107.

Особенности замены тефлонового сальника коленчатого вала

Помимо обычных фторкаучуковых сальников существуют аналоги, стоимость которых превышает в 1.5-2 раза — сальники с тефлоном кольцом. Особенность установки такого сальника заключается в том, что монтаж его производится исключительно на очищенную поверхность и при помощи специальной осадочной оправки. После установки нужно подождать 4 часа, за это время сальник самостоятельно “сядет” на свое место, главное за это время не вращать коленвал.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Рекомендуем: Устройство и принцип работы двигателя внутреннего сгорания

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

  • Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
  • Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

  • Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
  • Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
  • Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
  • Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
  • Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
  • Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

  • Victor Reinz;
  • Elring;
  • Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Диагностика утечки масла через сальники коленвала

Некоторые двигатели уже с первых километром потребляют некоторое количество масла, заложенное регламентом заводом-изготовителем. Спустя 100 000 километров расход масла повышается до 1 литра на 10000 км, что также считается нормой.

Первым делом, производится диагностика в виде поверхностного осмотра двигателя на предмет течи, если уровень масла подозрительно резко снижается

При работе мотора обращаем внимание на цвет выхлопа, если он не сизый, глушим мотор, открывает крышк радиатора или расширтельного бачка, и берем на пробу охлаждающую жидкость. Если антифриз пахнет маслом, а также присутствует масляная эмульсия — скорее изношена прокладка ГБЦ

При отсутствии видимых причин расхода масла, поднимаем автомобиль на подъемник и осматриваем его спереди и сзади. Подтекание масла из-под сальников дает о себе знать течью из передней крышки, а также наличием масляных пятен на деталях подвески, так как масло, попадая на ремень — разбрызгивается. Износ заднего сальника диагностировать сложнее, так как в этой области находится сальник первичного вала КПП. Определить подтекание определенного уплотнителя можно на нюх, ведь моторное и трансмиссионное масло резко отличаются по запаху (второе пахнет чесноком).

Если нет возможности определить область подтекания, следует вымыть мотор, проехать некоторое количество километров и снова осмотреть агрегат в области уплотнителей.

Особенности выполнения замены на разных двигателях

Видео: Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !

К примеру, если взять модели ВАЗ, начиная от 2108, оснащенные 8-клапанным ГРМ, то на них замена делается проще всего. Проблема может возникнуть только с отворачиванием болта крепления шкива. Чтобы этого избежать вращение двигателя блокируется путем включения скорости на КПП и выжимом тормозов.

На 16-клапанных двигателях выполнение работ сложнее. Обусловлено это сложностью фиксации распредвала после установки по меткам. К примеру, на автомобилях Рено Логан для этого потребуется специальная фиксирующая пластины для валов, а также фиксатора для коленвала.
Да и в общем, для обеспечения доступа к ремню ГРМ на 16-клапанных двигателях приходится снимать множество элементов с двигателя, в некоторых случаях также нужно поддомкрачивание одной стороны мотора, предварительно сняв его опору.

Если брать двигатели, у которых ГРМ приводится от цепи, то у них свои нюансы. С одной стороны, поменять потекший сальник на них проще, поскольку нет надобности в разборке привода ГРМ. Но с другой – доступ к сальнику сильно ограничен и заменить его непросто.
К примеру, на ВАЗ-2107, для замены сальника достаточно лишь снять ремень привода вспомогательного оборудования, и открутить шкив. А далее просто подковыриваем потекший сальник и устанавливаем новый.

Но у этого авто расположение двигателя – продольное. Из-за этого пространство между крышкой двигателя и радиатором очень малое, и поставить сальник без перекоса практически невозможно.
Поэтому для удобного выполнения работ лучше нижнюю крышку привода ГРМ все же снять. А это повышает трудоемкость работ. К тому же, под этой крышкой располагается прокладка, которую обязательно нужно менять или хотя бы промазывать герметиком. Зато на таких двигателях после замены не придется устанавливать валы по меткам, поскольку привод газораспределительного механизма при работах не затрагивается.

В общем, перед началом работ на любом авто следует ознакомиться с особенностями замены и обязательно следовать технологии проведения работ.

Последствия

Несмотря на кажущуюся пустяковость, данная неисправность может привести к целому ряду очень неприятных последствий. Они могут вылиться в дорогостоящий ремонт двигателя вашего автомобиля. Именно поэтому нужно оперативно реагировать на подобную утечку.

Тут еще стоит понимать, что в некоторых случаях может наблюдаться сложность диагностики. У некоторых моделей автомобиля рядом с передним сальником расположен масляный насос, его прокладка также склонна к протечкам. Поэтому, всегда внимательно осматривайте автомобиль, перед тем как приступить к устранению неисправности. Так вы с высокой долей гарантии сможете избежать дополнительных сложностей.
