Меняем сальник привода КПП на ВАЗ-2114 своими руками

Меняем сальник коленчатого вала на 8 клапанной ВАЗ-2114 своими руками (+видео внутри)

Любой автомобиль – это технически сложное устройство, в котором присутствует большое количество различных узлов и деталей. Соответственно каждая из них имеет свой срок службы, по окончании которого его необходимо заменить.

На видео ниже показан процесс замены сальник коленвала на ВАЗ-2114:

Сальник коленвала

Сегодня мы подробнее поговорим о сальнике коленчатого вала, запчасти, которая предназначена для уплотнения (герметизации – прим.) соединений в этой подвижной части двигателя, а также предотвращения протекания моторного масла . Ниже, мы подробно расскажем, как заменить этот элемент в возможно короткие сроки.

Признаки выхода из строя сальника коленвала

Течь масла из-за прохудившегося сальника коленвала

И если в случае с сальниками на других элементах двигателя выглядит не всё так страшно, то при наличии неисправности на коленчатом валу, масло из системы может вытекать литрами на 1000 километров пробега.

Основные причины износа

• Износ по естественным причинам, ввиду истечения срока эксплуатации.
• Заранее не правильная установка сальника, может послужить причиной возникновения трещин на её поверхности.
• Повреждения механического типа.
• Материал не оригинальный, сделан с нарушением производственных технологий.

Также подумать о наличии протечек сальника будет небольшая пробуксовка сцепления. Этот эффект может наблюдаться ввиду попадания масла на диск и корзину сцепления расположенная около КПП.

Где расположен?

Сальники коленвала расположены по двум сторонам коленчатого вала в тех местах, где он соединяется с другими узлами мотора.

• Первый, он же передний расположен прямо за шкивом, около манжеты масляного насоса.
• Второй, он же задний будет доступен только тогда, когда будет демонтирована КПП, маховик и сцепление.

Пошаговый процесс демонтажа переднего сальника

1. Перед началом работ необходимо подготовить комплект инструментов, гаечных ключей.
2. Убедиться в том, что автомобиль установлен на ровной поверхности, а под колёса установлены противооткатные упоры.
3. Первым делом открываем капот и демонтируем защиту ремня ГРМ.

Проводим снятие кожуха ГРМ

Совмещаем по меткам как на рисунке

Тут тоже совмещаем

Демонтируем ремень ГРМ

Проводить эту работу следует очень аккуратно.

Особенности и действия при замене

Сальник – уплотнитель, который ставится в самом сердце любого узла. Потому, чтобы его достать, придется немного потрудиться. Если нет полной уверенности в своих силах, лучше предоставить эти работы специалистам.

Действия для замены старого сальника:

1. Поднять автомобиль со стороны левого колеса (на домкрат).
2. Снять колесо и слить масло в подготовленную емкость.
3. Открутить тормоза, для удобства их можно подвесить на ПВХ-шпагате.
4. Отделить шаровую опору от ступицы (под нее можно установить кирпич или толстый брусок, чтобы зафиксировать).
5. Снять поворотный кулак, для этого достаточно выкрутить 3 гайки.
6. Удалить ШРУС можно простым гвоздодером, для этого просунуть один его конец в зазор между шарниром и коробкой. После вынуть его из сальника. Желательно проверить стопорное кольцо, оно располагается на конце шарнира и должно быть пригодным.
7. Удаляем старый сальник. Для этого также придется потрудиться, ведь, как правило, старая деталь «прикипает». Поможет в этом случае большая отвертка, стамеска.
8. Новый вставляем аккуратно, однако с усилием. Для качества работы можно приложить старый уплотнитель к новому и слегка по нему постукивать молотком, пока новый сальник не станет на место.

Важно отметить, что ШРУС также забивается. При этом он должен находиться на прямой линии с валом

Перегибать его нельзя. После этого нужно подпереть вал и ступицу, собрать все в обратном порядке.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

Диагностика проблемы

• Признаки, указывающие на необходимость замены сальника КПП, это в первую очередь масляные следы, оставленные на асфальте после стоянки автомобиля.
• Прежде чем менять сальник, вам следует предварительно убедиться, что дело именно в нем.
• Поскольку причиной вытекания масла частенько становится плохо прикрученный масляный фильтр.
• Несвоевременное выявление проблемы, связанной с утечкой масла, грозит серьезными последствиями.
• Если вы своевременно не обнаружили утечку масла из коробки, оно вытечет полностью, и тогда вместо сальника, цена которого 50-100 рублей, вам придется ремонтировать КПП(см.Ремонт коробки передач ваз 2109 — делаем правильно), и цена значительно увеличится.
• Чтобы этого не допустить, необходимо периодически проверять уровень масла в двигателе и в КПП.
• Недостаточный уровень масла в КПП может проявиться характерным хрустом, возникающим при переключении передач.

Замена сальника штока коробки передач ваз 2109

• Шило типа вязального крючка либо что-то похожее.
• Ключи на 10, и на 13.
• Шило обычное.
• Пробка пластиковая от бутылки минералки.

Замена производится на смотровой яме либо подъемнике.Если нет ничего, можно воспользоваться дешевой альтернативой в виде двух уложенных плашмя запасок. Берем две доски попрочнее, и въезжаете на такое импровизированное возвышение.Работу, естественно придется выполнять лежа.

Замена сальника в коробке передач ваз 2109 производится в следующей последовательности:

• Добираемся до штока, переключающего передачи, он прикрыт сверху резиновым пыльником.
• Если он пропускает масло, то найти его очень просто по масляному пятну (смотрите фото внизу).

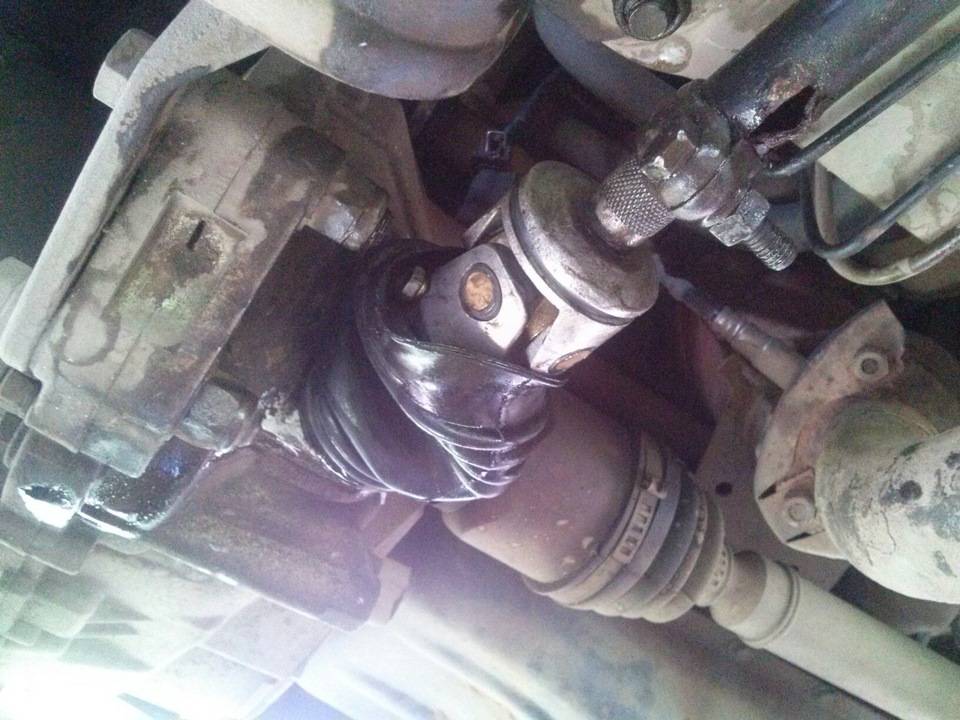

Шток, переключающий передачи

• Отгибаем широкую часть этого пыльника, чтобы добраться до расположенного под ним карданчика, крепящегося к штоку.
• Для получения доступа к сальнику, необходимо отсоединить карданчик от рычага переключающего передачи и от штока.
• Используем для этого ключ на 13.
• Откручиваем гайку полностью, это поможет ослабить соединение рычага с карданчиком.
• Достаем рычаг из карданчика, включив, таким образом, 1-ю либо 3-ю передачу.
• Используем ключ на 10, чтобы отсоединить карданчик от штока, отводим для этого рычаг в сторону.
• Демонтируем карданчик.

Отсоединяем кардан от штока

• Далее снимаем резиновый пыльник, теперь мы видим причину ремонта — это сальник штока КПП.
• Он располагается в специальном углублении — это место где шток входит в коробку.
• Извлечение этого сальника без применения специального инструмента невозможно, поэтому берем специальное шило и принимаемся за работу.
• Вы можете использовать саморез, как вариант, принцип очень простой — вам необходимо вкрутить саморез в сальник и «откупорить» его словно штопором.
• Когда извлекли старый можете приступать к замене.
• Предварительно необходимо очистить, как следует посадочное место от песка, масла, и прочих загрязнений.
• Теперь можно запрессовать новый сальник в посадочное место.

Замена сальника коробки передач ваз 2109 проще осуществляется при помощи пробки от пластиковой бутылки:

• Делается это так,вырезам внутреннюю часть пробки и устанавливаем через нее новый сальник.
• Можно обойтись и без пробки, это дело хозяйское.
• Производим сборку рычага в последовательности обратной разборке.

• Когда заменили сальник либо производили какие либо работы, связанные с креплением рычага КПП и карданчика, кулиса, распологающаяся в салоне автомобиля сильно смещается, что делает невозможным, в некоторых случаях, переключение скоростей.
• Тут вся проблема скрывается в винте на 13, который соединяет сам карданчик и рычаг, переключающий скорости.
• Не каждому известно, он (винт на 13) не только крепящий, но и регулировочный.
• Поэтому, по завершении работы, обязательно проверяем, в каком положении у вас находится рычаг и регулируем, если необходимо, его положение.
• Только теперь вы можете смело собирать инструмент и мыть руки.
• После сборки обязательно проверяем уровень масла, если уровень низкий необходимо его долить, после чего можем проверить работу.
• Проехаться пару кругов и убедиться, что масло больше нигде не подтекает.
• Вот и все, надеюсь, наша инструкция была полезной для вас. Как вы сами убедились в замене этого сальника нет ничего сложного, а переплачивать за услуги СТО нет никакого смысла.

Замена сальника первичного вала

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

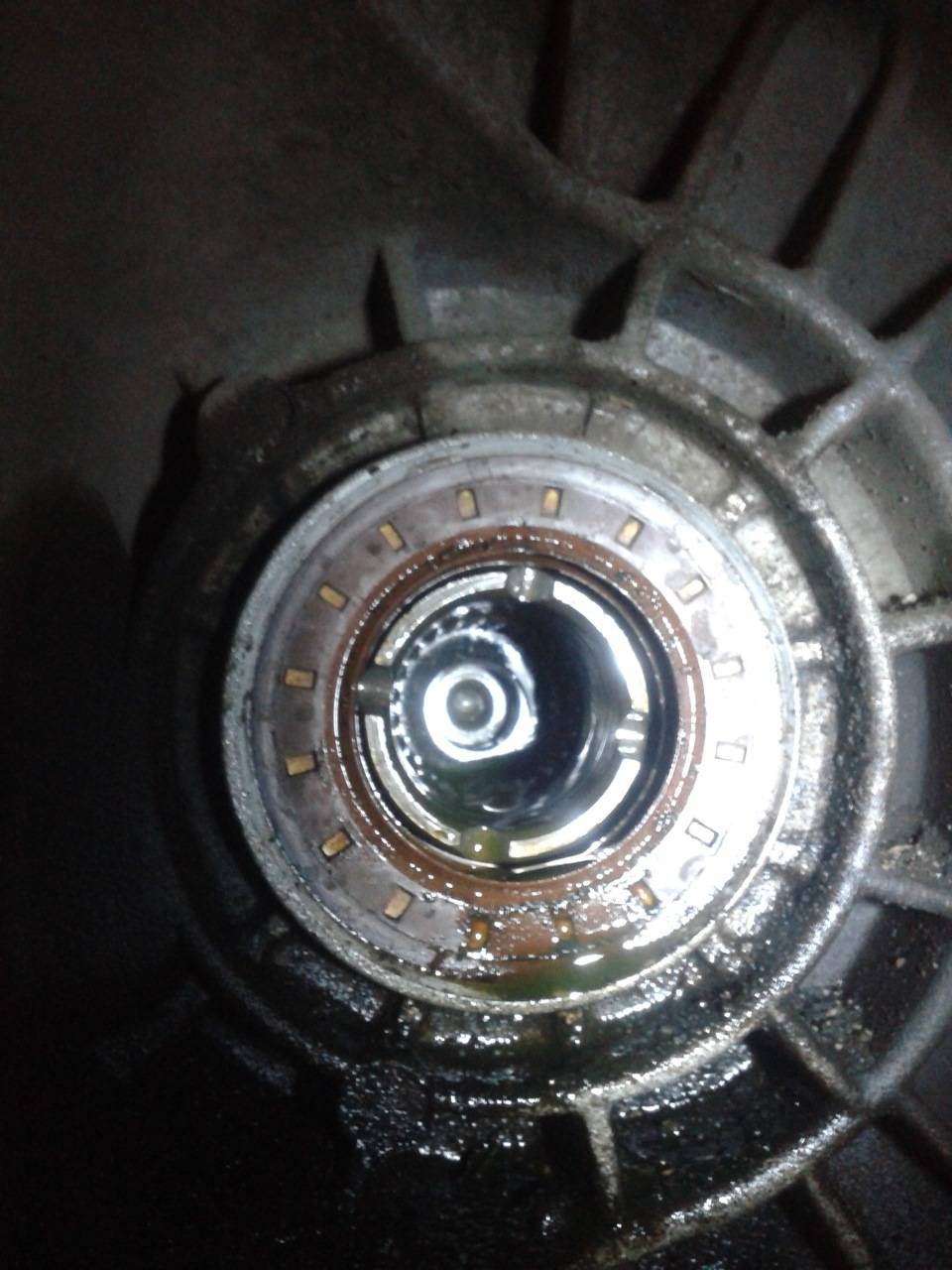

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

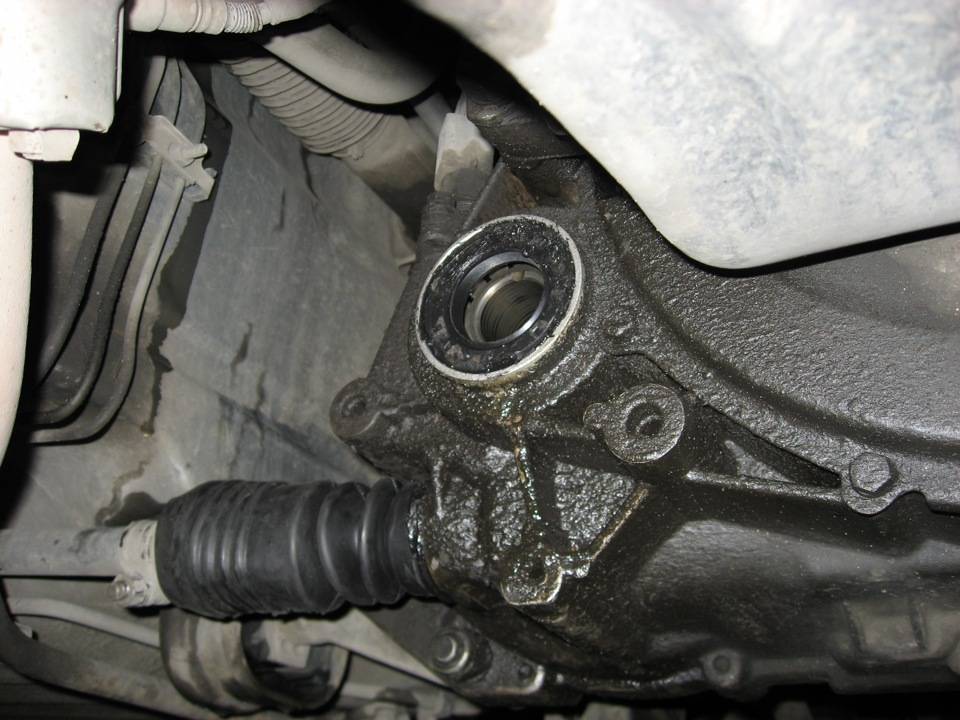

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

Замена сальника штока выбора передач

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся.

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Замена сальников КПП привода видео

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте далее:

Очень простой способ замены сальника внутренней гранаты

Сальники гранаты делятся на левый и правый, поэтому при смене сальника обязательно ставьте левый сальник на левую сторону, а правый на правую сторону. Левый сальник коричневого цвета (он находится с водительской стороны), правый сальник черного цвета (сторона пассажира).

Фото. Сальники внутренней гранаты.

Первое что надо сделать, это поднять на домкрате переднее колесо, с той стороны, которой собираетесь менять сальник, обязательно подложить рядом с домкратом пенек или кирпичи для страховки. Снять колесо, и открутить ступицу от шарового.

Фото. Стрелкой показано какие болты надо открутить чтобы отсоединить ступицу от шарового, их два с головкой под ключ семнадцать.

Осталось только выдернуть гранату с коробки, здесь самое интересное, можно дергать прям за тормозной диск, пытаясь выдернуть гранату с коробки, если выскочит граната хорошо, а может выскочить привод с внутренней гранаты или наружной, тогда лишние хлопоты вставлять привод на место.

Фото. Снятие внутренней гранаты при помощи монтировки и трубки.

Сальник КПП ВАЗ 2107 — описание и предназначение

Сальником называется специальное уплотнение в транспортном средстве, которое необходимо для герметизации зазоров и щелей. Например, в коробке переключения передач сальник выполняет важнейшую роль — он фиксируется на стыке между подвижными и неподвижным механизмами, не позволяя маслу вытекать из КПП.

Сальники в коробке ВАЗ 2107 изготавливаются не из резины, как считает большинство водителей. На самом деле это изделие постоянно находится в трансмиссионном масле, и чтобы выработка была минимальной, производители изготавливают сальники из композитных материалов ХСП и NBR. При этом прокладка одинаково «хорошо» себя чувствует при любых температурах — от -45 до +130 градусов Цельсия.

Заводское оснащение КПП ВАЗ 2107

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Для правильной замены необходимо знать размеры сальников КПП ВАЗ 2107:

1. Сальники первичного вала имеют вес 0.020 кг и габариты 28.0х47.0х8.0 мм.
2. Сальники вторичного вала весят чуть больше — 0.028 кг и обладают следующими размерами — 55х55х10 мм.

Изделия выполнены по строгим стандартам современной индустрии резинотехники

Какие лучше

Основной вопрос любого водителя ВАЗ 2107 при ремонте коробки звучит так: какие сальник лучше поставить на валы, чтобы избежать быстрого износа? На самом деле универсального варианта не существует.

Штатное оснащение валов подразумевает использование вологодских сальников, однако при необходимости можно установить и любые другие, даже импортного производства.

Лидерами индустрии можно считать:

• ОАО «БалаковоРезиноТехника» (основной материал изготовления — композиты и сплавы);
• (основной материал изготовления — термоэластопласты);
• (изготавливаются из резиновых соединений с различными добавками).

Самый доступный сальник на вал коробки стоит 90 рублей, чем современнее технология изготовления, тем дороже будет оцениваться изделие.

Фотогалерея: подборка лучших сальников для коробки ВАЗ 2107

Доступные и качественные сальники для КПП

Самые современные сальники, которые сегодня используются для оснащения премиальных иномарок

Сальники «БРТ» отличаются низкими ценами и широкой распространённостью во всех регионах страны

Важные моменты!

Иногда после замены сальника коробки или аналогичных работ связанных с креплением карданчика и рычага КПП, кулиса в салоне сильно смещается, что в некоторых случаях делает невозможным переключение некоторых скоростей. Проблема кроется в крепежном винте на «13», он соединяет карданчик и рычага переключения скоростей. Немногим известно, что этот винтик не только крепежный, но еще и регулировочный, так что по завершению работы проверьте в каком положении находится рычаг и в случае необходимости отрегулируйте его положение. Только после этого можно смело собирать весь инструмент и отправляться мыть руки.

После сборки проверьте уровень масла, при необходимости — долейте, после этого можете проверить работу. Сделайте несколько кругов и убедитесь, что ничего нигде не подтекает. На сегодня все, надеюсь, статья была для вас полезной. Как видите, заменить сальник КПП— не представляет собой ничего сложного, так что переплачивать за СТО просто нет смысла.

Как поменять сальник штока на автомобилях ВАЗ

1. Доберитесь до штока коробки, он прикрыт резиновым пыльником. Если сальник неисправен, то найти его будет очень просто по характерному масляному пятну см. фото.

2. Отогните широкую часть пыльника, под ним расположен карданчик крепящийся к штоку.

3. Чтобы получить доступ к сальнику, вам необходимо отсоединить этот карданчик от штока и рычага переключения передач. Для этого используйте ключ на “13”.

4. Открутите гайку полностью, это позволит ослабить соединение карданчика с рычагом.

5. Достаньте рычаг из карданчика, тем самым вы включите 1-ю или 3-ю передачу.

6. Отсоедините карданчик от штока используя ключ на “10”, для этого отведите рычаг в сторону.

7. Демонтируйте карданчик.

8. Далее снимите резиновый пыльник, после чего вы увидите саму причину ремонта — сальник штока КПП. Сальник располагается в углублении — это и есть место входа штока в коробку. Извлечь сальник коробки не используя спец-инструмент — невозможно, поэтому возьмите шило и принимайтесь за работу. Как вариант, можно использовать саморез, принцип простой — необходимо вкрутить саморез и “откупорить” сальник штока словно штопором.

9. Когда старый сальник штока извлечен, можно приступать к замене.

10. До того как заменить сальник ВАЗ 2108-2109 нужно все как следует очистить посадочное место от масла, песка и прочей грязи.

11. Если все готово запрессуйте новый сальник коробки в посадочное место.

12. Замена сальника коробки ВАЗ 2108 проще осуществляется при помощи пробки от пластиковой бутылки. Делается это следующим образом, внутренняя часть пробки вырезается и через нее устанавливается новый сальник. Я, к примеру, обошелся без нее, короче говоря — дело хозяйское.

13. После установки нового сальника штока начинайте сборку, она производится в обратной последовательности.

Существует только два способа поменять такой сальник. Первый обязательно предусматривает демонтаж КПП с дальнейшей разборкой узла и заменой неисправной детали. А второй предусматривает замену сальника без снятия трансмиссии. Мы рассмотрим именно второй способ, так как он менее трудоемкий и занимает меньше времени.

Необходимый инструмент:

• Гаечные ключи на 10 и 13
• Самое обычное шило
• Пробка из-под газировки
• Гнутая шлицевая отвертка. Можно использовать и вязальный крючок.

Будьте готовы к тому, что придется лезть под машину. Лучше всего использовать смотровую яму или эстакаду, но можно и поднять автомобиль при помощи домкратов. Не забудьте подстраховаться!

• Найдите под передней частью автомобиля шток КПП и отогните его пыльник, так, чтобы получить доступ к его переходу в коробку передач.
• Выкрутите болт крепления кардана и снимите его со штока. Не забудьте отсоединить кардан от штока, чтобы он не мешал дальнейшей процедуре замены. Теперь полностью снимите пыльник. Сразу же за ним вы увидите тот самый, проблемный сальник штока КПП.
• Теперь слейте масло из КПП, иначе после демонтажа сальника, оно просто выльется наружу. Сам сальник вытащить непросто, тут вам понадобится специальный инструмент в виде шила. Многие автомобильные мастера вкручивают шуруп в сальник и просто тянут на себя. Получается эффект штопора.
• Протрите посадочное место, куда вставляется сальник, от грязи и трансмиссионного масла. Лучше всего использовать для этих целей совсем старую ненужную тряпку или сухую ветошь.

После этого, можно вставить новый сальник. Установку можно производить любым доступным способом. Например, можно применять для этого обычную пластиковую пробку. Вырежьте ее центр и легкими нажатиями запрессуйте сальник на его посадочное место. Тем не менее, никто не запрещает использовать и другой метод, самое главное – не повредить новую деталь, иначе все работы будут выполнены зря.

Для проверки сальника, запустите мотор и попробуйте проехаться на автомобиле. Если после этого подтеков не будет, значит, вы все сделали правильно.

Как вы уже заметили, это было совсем не трудно. Надеемся, что эта статья помогла ответить на вопрос о том, как поменять сальник штока КПП.

Какие части необходимы для замены

Конечно, набор суставов CV. Какую продукцию выбрать. решите сами, но самое главное. иметь все необходимые элементы: хомуты, жиры, петли, стопорные кольца. Если их нет в комплекте, покупайте отдельно, они стоят не так много. Кроме того, иногда необходимо заменить масляные уплотнения CV-соединений VAZ 2109. Но только если вы наблюдаете утечки масла в области коробки. Хотя, если вы посмотрите на их жизнь, лучше заменить его при удалении диска. Так что это будет намного эффективнее.

Кроме того, возможно, что вы найдете неисправности в некоторых компонентах подвески и привода. Например, чрезмерный износ подшипника ступицы. В этом случае рекомендуется заменить его. Также возможно, что вы найдете сломанный шаровой шарнир. И его необходимо отключить, чтобы удалить диск. Инструкция по замене шруса на ваз 2109 своими замена шруса ваз 2109: люфт вала привода. Поверните палец пальца, чтобы увидеть, есть ли у него замятие. Если его движение происходит с заклиниванием, вам нужно изменить мяч, иначе он очень скоро начнет трещать.

Новая или восстановленная старая?

Если замены коробки избежать не удается, стоит рассмотреть один очень привлекательный вариант — установку восстановленной КПП. Для этого фирмы приобретают старые, поврежденные коробки, восстанавливают их максимально качественно и предлагают установку с гарантией.

Разобранная КПП

Как показывает практика, подобные КПП обходятся примерно на 30-70% дешевле, нежели приобретение новой коробки переключения передач.

Только есть одно важное условие для успешной экономии на столь значимом ремонте. Это должна быть надежная, проверенная фирма

Подобные компании дорожат собственной репутацией, потому не имеют дело с подделками, ремонтом низкого качества. Чтобы получить положительные отзывы клиентов, привлечь к себе новых заказчиков, они просто обязаны делать все хорошо, на совесть. Потому сегодня существуют фирмы-однодневки и компании, когда за годы работы зарекомендовали себя как надежный и ответственный специалист по ремонту и замене КПП. Вы сами прекрасно понимаете, к кому нужно обращаться в случае с проблемами у вашей коробки.

Замена сальника левого привода Рено Логан

Перед началом манипуляций, направленных на замену сальника, запасайтесь требуемым инструментом:

• Накидные ключи.
• Молоток и оправки подходящего диаметра, необходимые для впрессовки узлов.
• Набор головок, а также вороток для скручивания шарнира.
• Монтировка.
• 2-3 отвертками, имеющими разные по форме жала.
• Бутылку (другую емкость), куда можно будет слить масло с трансмиссии.
• Новые детали — сальник для привода Рено, пыльник (если он поврежден) и свежее масло.

Работа по замене сальника в среднем занимает не более часа и не вызывает сложностей даже для начинающих автолюбителей. Главное, чтобы под рукой был упомянутый выше инструмент и запчасти под замену. Перед началом работ осмотрите состояние пыльника привода. Если на нем имеются разрывы или повреждения, то изделие также потребует замены. Что касается трипоида, то он имеет большой ресурс и реже выходит из строя. Вообще, замену сальника лучше сразу производить в комплексе вместе с подшипниками и пыльником.

Чтобы добраться до сальника левого привода и произвести его замену, придется демонтировать сам привод вместе с наружным ШРУСом и внутренним трипоидом. Смазка последнего производится маслом из трансмиссии. Следовательно, перед началом работ скручивайте сливную пробку на коробке передач и дожидайтесь слива смазывающей жидкости. Обязательно подставляйте какую-то емкость, чтобы исключить попадание масла в землю.

Все работы выполняются путем поднятия требуемой части авто на домкрате или на подъемнике. Последний вариант более предпочтителен, ведь так открывается полный доступ к левому приводу Рено Логан и упрощается процесс замены.

Далее действуйте по следующему алгоритму:

• Скручивайте гайки, удерживающие левое колесо и снимайте его.
• Откручивайте гайку ступицы и с помощью монтировки разделяйте ступичный кулак и шаровую опору Логана. Учтите, что сделать эту работу вручную не получится — здесь потребуется определенное усилие.

Демонтируйте суппорт тормозной системы, и доставайте шарнир равных угловых скоростей. Благодаря качественной смазке этого узла, деталь выходит без проблем. С помощью специального ключа скручивайте три крепежных болта удерживающих левый привод Рено на коробке передач. После этого вынимайте вал. В момент извлечения шарнира из шестеренки убедитесь, что ролики, закрепленные на цапфах, «сидят» максимально плотно

Если же этого нет, осторожно демонтируйте привод, чтобы исключить падение роликов в картер КПП. В противном случае может потребоваться выполнение дополнительных работ

• Осматривайте пыльник. Для этого вычищайте его с помощью мягкой тряпки, смоченной в бензине. Наличие повреждений, разрезов, вздутий или прочих проблем — сигнал, свидетельствующий о необходимости замены.
• Следующий этап — изъятие непосредственно внутренних элементов левого привода. Часто новички достают трипоид с помощью подручных инструментов (зубила и молотка). Это запрещено. Трипоид Reno — чувствительный узел, который при сильном ударе может рассыпаться. В такой ситуации придется тратить лишние средства на покупку новой запчасти. Оптимальный вариант — применение съемника, представляющего собой центральный вал с резьбой и три захвата. Упомянутый вал упирается в приводной элемент, а захваты упираются в элементы трипоида. После проворачивайте ручку съемника, и постепенно выдавливайте узел с оси.

• Демонтируйте защитный чехол (пыльник), который просто насажен на подшипник.
• С помощью съемника демонтируйте подшипник.

• После разрезания внутренней обоймы удаляйте ее с помощью бокорезов или пассатижей.
• Подготовьте новый комплект с пыльником и сальником, который требуется заменить. Как упоминалось выше, лучше использовать оригинальные запчасти.
• Для натягивания чехла на вал используйте трубу требуемого размера и молоток. При наличии специального пресса лучше, конечно, использовать его.

• Проверяйте качество посадки и возвращайте на место привод Рено, устанавливая все детали в обратной последовательности.
• Заливайте масло в коробку передач, выжидайте 20-30 минут, после чего проверьте уровень снова. Если требуется доливка, сделайте это.

Замена сальника на приводе слева — работа, с которой может справиться даже начинающий автолюбители. Если же возникли проблемы, то посмотрите видео, где мастер снимает левый привод и меняет пыльник с уплотнителем в комплекте.

замена сальников коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Для замены сальников внутренних ШРУСов слейте масло из коробки передач.

ПРИМЕЧАНИЕ Замену сальников внутренних ШРУСов можно произвести, не снимая коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099.

Отсоедините на автомобиле приводы передних колес от коробки передач (см. «Снятие и установка приводов передних колес»).

2. Извлеките сальник внутреннего шарнира с помощью отвертки из картера коробки передач. Затем запрессуйте новый сальник с помощью подходящей оправки до упора рабочей кромкой внутрь коробки передач. Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленвала. Моторное и трансмиссионное масла имеют разный запах. Поэтому, имея определенный навык, можно по запаху определить, какой из сальников дефектный и требует замены: сальник первичного вала коробки передач, либо задний сальник коленвала. Снимите выжимной подшипник выключения сцепления (см. «Замена выжимного подшипника выключения сцепления»).

3. Отверните три болта крепления направляющей втулки (под головками болтов установлены пружинные шайбы). Снимите направляющую втулку.

4. С помощью подходящего крючка из тонкой проволоки выньте сальник из коробки передач. Запрессуйте новый сальник в коробку передач с помощью подходящей оправки. При этом рабочая кромка сальника должна быть направлена внутрь коробки передач. Для замены сальника штока переключения передач снимите коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка коробки передач»). Чтобы получить доступ к сальнику, достаточно отсоединить картер коробки передач от картера сцепления, снять механизм переключения передач и затем вынуть шток переключения передач (см. «Разборка коробки передач и дефектовка ее деталей»).

Извлеките сальник из картера сцепления и запрессуйте новый сальник с помощью соответствующей оправки. При этом рабочая кромка сальника должна быть направлена внутрь коробки передач.

Диагностика неисправности

В ВАЗ 2114 2 наружных и 2 внутренних ШРУСа. Сначала необходимо определить, какой из них стучит. Оптимальной будет проверка на стенде для диагностики подвески. Если это невозможна, возможна диагностика на слух.

На неисправность гранаты в ВАЗ 2114 указывают два признака:

• звук напоминает хруст;
• проявляется он обычно при поворачивании.

Самый простой и достаточно точный способ гаражной проверки следующий:

1. Установить автомобиль на ровную поверхность;
2. Вывернуть колеса в одну сторону (в среднее положение или немного дальше);
3. Тронуться со средней резкостью. Стоит помнить, что слишком плавное трогание может не выявить хруст из-за недостаточной нагрузки на ШРУС, а слишком резкое – привести к вылету привода из колеса.
4. Повторить операцию с выворачиванием руля в другую сторону. Появление хруста свидетельствует о неисправности наружного ШРУСа с той стороны, в которую вывернут руль.

Визуальное обнаружение разрывов пыльников также будет признаком неисправности ШРУСа. Обнаружив испорченную защиту какой-либо гранаты, ее нужно сразу же снять, разобрать и почистить. Если смазки было достаточно, а на шарнирах еще нет сильного износа, достаточно заменить пыльник и набить новую смазку. Если износ шариков очевиден, гранату лучше менять.

Пыльник ШРУСа ВАЗ 2114 с дефектом

Диагностировать неисправность внутренней гранаты на ВАЗ 2114 сложнее. При ее неисправности хрустит при трогании в прямом направлении, а не в повороте. Но те же симптомы, например, у люфта рулевой рейки или износа подушек двигателя.

Иногда проблему можно диагностировать из ямы, подергав за привод со стороны КПП: сильный люфт или появление посторонних звуков свидетельствуют, что внутренний ШРУС следует заменить.
