В процессе эксплуатации автомобиля Рено Логан очень часто выходит из строя шарнир шаровый наконечника рулевой тяги, а также защитный чехол этого шарнира рулевого механизма. Рассмотрим то, что делать при такой неприятной ситуации.В процессе эксплуатации автомобиля Рено Логан очень часто выходит из строя шарнир шаровый наконечника рулевой тяги, а также защитный чехол этого шарнира рулевого механизма. В таких случаях необходимо заменить наконечник, поэтому мы подготовили краткую инструкцию как это сделать своими руками.

  1. В первую очередь вам нужно зафиксировать автомобиль стояночным тормозом и снять колесо, которое находится со стороны заменяемой детали. Для этого используем домкрат и ключ для гаек крепления колеса.

После снятия колеса вам необходимо повернуть руль в сторону, которая является противоположной той, на которой находится заменяемая деталь. Это облегчит доступ к ней, а также упростит ремонтные работы.

Используем ключ на 21 для ослабления затяга контрольной гайки (рис. ниже) и при этом ключом на 19 держим наконечник за специальные полости (залысины).

Перед тем, как будет произведено откручивание гайки, которая крепит шарнир наконечника и рычаг поворотного кулака, необходимо взять щетку по металлу и очистить специальное отверстие под ключ «Торкс», которое находится с торцевой стороны пальца.

Теперь прихватываем шарнирный палец наконечника «Торксом» и при этом ключом на 16 ослабляем гайку его крепления (рис. ниже).

Используем съемник либо другой удобный инструмент для выпрессовывания пальца шарового шарнира из рычага.

Важно! Если съемника нет, то изначальное ослабление гайки делаем не до конца. После этого подставляем плоский металлический предмет в виде лапки (или что-то другое, что есть в гараже) между наконечником и рычагом

Надавливаем на эту «лопатку» так, чтобы наконечник пошел вниз, а ударами молотка в торец рычага выбиваем палец (рис

ниже)

Надавливаем на эту «лопатку» так, чтобы наконечник пошел вниз, а ударами молотка в торец рычага выбиваем палец (рис. ниже).

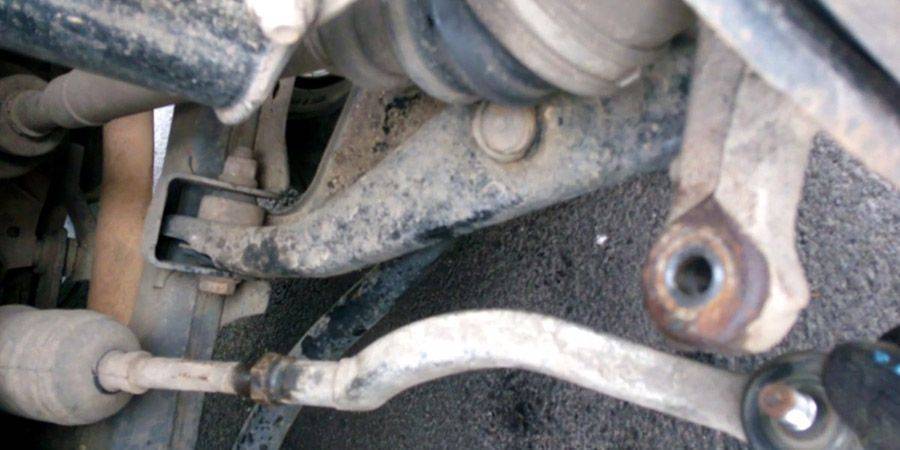

Окончательно откручиваем гайку для крепления пальца и высвобождаем палец шарнира из отверстия в рычаге. (Лучше всего сделать пометку или посчитать количество оборотов, дабы при монтаже знать примерное усилие затяжки)

Берем ключ на 19 и ослабляем наконечник, при этом держим рулевую тягу за специальный шестигранник ключом на 13.

Теперь можно полностью снять наконечник и заменить его на новый.

Процесс установки производим в обратной последовательности вышеуказанных пунктов. После установки нового наконечника не забываем, что нужно произвести регулировку развала-схождения в СТО. Также помните, что наконечники имеют различные метки: правый – одна метка, а левый – две метки.

Смотрите замену наконечника рулевой тяги Рено Логан на видео

Замена наконечника рулевой тяги на Рено Логан

Когда и как производится смена рулевых наконечников на Renault Logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения

Поэтому важно вовремя определить и заменить неисправную деталь. Конструкция механизма руля включает два наконечника – правый и левый

Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся. Как показывает практика, средний срок службы этих узлов ограничивается 30-40 тысячами километров. Признаками их поломки являются:

  1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
  2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
  3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

  • Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
  • При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

  • Рожковые ключи на 13, 16, 17, 19, 21 или 22.
  • Шестигранный ключ Torx на 5 мм.
  • Баллонный ключ.
  • Специальный съемник и молоток.
  • Металлическая щетка.
  • Аэрозольный препарат WD-40.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

  • Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
  • Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
  • Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
  • Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
  • Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
  • Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

  • 6001550442 – для левой стороны автомобиля.
  • 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2014 года в России, артикул изделий несколько иной:

  • 485200410R – правый;
  • 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества. Практически соответствует оригиналу продукция под маркой, а Lemforder по долговечности даже превосходит его, хотя и цена соответствует. Несколько ниже стоит еще пара брендов:

  • Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
  • Moog – надежность и качество близки к оригиналу, привлекательная цена.

Технология ремонта

Чтобы заменить рулевой наконечник, неважно, правый он будет или левый, следует не только иметь рекомплект, но и специальный инструмент, иначе демонтировать тяги вряд ли удастся. Кроме этого, должна быть яма или подъемный механизм, для удобства работы. Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт

Перед заменой обязательно сверяются номера деталей

Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт. Перед заменой обязательно сверяются номера деталей.

Чтобы добраться до неисправного элемента, придется снять переднее колесо и, лишь затем удастся открутить гайку шарового механизма. Чтобы рассоединить деталь наконечника, производят несколько ударов тяжелым инструментом (молотком) по нему снизу.


После этого, откручивают фиксирующую гайку и снимают весь рулевой наконечник. Перед установкой новой детали, приобретая которую, нужно не забывать про артикул, лучше смазать резьбовую часть смазкой. Деталь устанавливается по той же схеме, по которой была установлена изношенная деталь. После чего производится затягивание гайки шарового механизма и гайки, которая контролирует положение рулевой тяги.

Замена осуществляется по одинаковой схеме, как для левого, так и правого наконечника.

В процессе ремонта Renault Logan следует особое внимание уделять целости пыльника. Если он поврежден, то в скором времени стук возобновится

  • Если в рулевой тяге появился люфт и слышен стук, то от этой неисправности избавляются только заменой деталей, на новые. Дело в том, что эти элементы ремонту не подлежат.
  • Для замены тяги снимается пыльник. Но перед этим, придется снять два хомута, которые расположены с внутренней и наружной стороны тяги.
  • После освобождения тяги, снимаются пыльники, потянув их наружу и в сторону. При помощи специально инструмента тяга демонтируется, а на ее место устанавливается новая деталь. Сборка механизма тяги осуществляется в обратном порядке.
  • Как поменять пыльник? Для замены пыльника рулевого механизма, придется разобрать механизм тяги и рулевой наконечник, и лишь после этого изношенная деталь меняется на работоспособную. После установки рабочей детали механизм тяги собирается в обратном порядке. Как правило, после подобных действий необходимо отрегулировать сход-развал.
  • В случае необходимости, осуществляют замену рейки ГУРа. Чтобы ее заменить, необходимо осуществить несколько этапов, о которых написано ниже.
  • В первую очередь сливается жидкость с ГУРа, а затем вал отсоединяется от привода рейки.
  • На следующем этапе откручиваются болты, которые фиксирую рейку на подрамнике автомобиля. Рено Логан располагает двумя подобными болтами.
  • Для правильной обратной сборки механизма нужно позаботиться о разметке, иначе будет нарушен угол поворота руля.
  • Поскольку вал перемещается только в одной плоскости, то его достаточно пометить одной точкой.
  • Отсоединив правый и левый непосредственно рулевой наконечник, деталь аккуратно извлекается.
  • Приготовив рабочую деталь, ее так же аккуратно устанавливают на место изношенной. Приобретая новый элемент не забываем про артикул.
  • Все шаги по сборке и регулировке осуществляют в обратном порядке.

Замена рейки без ГУРа осуществляется в таком же порядке, как и с ГУРом, за исключением операции по сливу жидкости.

Замена рулевой тяги Рено Логан

Приветствую. Покажем процесс замены рулевой тяги на Рено Логан первого и второго поколения.

Для диагностики рулевой тяги нужно смотреть или щупать люфт в шаре тяги во время раскачивания колеса по горизонту.

Инструменты:

  • домкрат
  • ключ для колесных болтов
  • штангенциркуль
  • кусачки
  • металлическая щетка
  • рожковый ключ на тридцать два
  • съемник рулевой тяги
  • пластиковые хомуты 2 шт

Артикул:

  • JAR1031 — качественная тяга от TRW
  • 0000130501 — оригинальный съемник рулевой тяги
  • 4006224 — пыльник рулевой тяги от Sasic, цена/качество

Пошаговая инструкция по замене рулевой тяги

1. Снимаем колесо и демонтируем рулевой наконечник. Это мы делали ранее.

Обратите внимание что инструменты для снятия рулевого наконечника выше не указаны, их список можно посмотреть тут. 2

С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение

2. С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение.

3. После замера скручиваем контргайку.

4. Теперь нужно снять пыльник рулевой тяги. Для этого кусачками перекусываем пластиковый хомут с внутренней стороны пыльника. После того как убрали хомут, стягиваем пыльник с внутренней стороны руками.

5. С внешней стороны пыльника может быть и не быть крепящего хомута. Если есть хомут, снимаем его.

6. Очищаем тягу от грязи щеткой и снимаем пыльник.

Проверяем состояние пыльника и при необходимости меняем на новый.

7. Теперь нам нужно снять рулевую тягу с рулевой рейки. На рулевой тяге могут быть грани под ключ на тридцать два, и если нет стабилизатора поперечной устойчивости вы без проблем открутите рулевую тягу. Если граней под ключ нет, то нужен специальный съемник рулевой тяги. Одеваем съемник на тягу и выкручиваем ее.

8. Накручиваем новую тягу от руки и затягиваем съемником, или если есть грани под ключ, то ним. Затягивать нужно с чувством, потому что на тяге идет мелкая резьба. Если сильно тянуть можно повредить рулевую рейку.

9. Одеваем пыльник тяги и закрепляем его пластиковыми хомутами. Рекомендую закрепить пыльник и с наружной части хомутом. После затяжки не забудьте откусить языки хомутов.

Металлические хомуты лучше не использовать.

10. Накручиваем контргайку по размеру который мы узнали ранее.

Рекомендую сравнить новую и старую тягу по резьбе где накручивается контргайка. Если резьба разной длинны то контргайку нужно накрутить высчитав разницу между вашим размером и разницей размеров резьб на тягах.

11. Устанавливаем рулевой наконечник. Это мы показали ранее.

Как подтянуть рулевую рейку на Рено Логан видео фото и видео

Это дает возможность обеспечивать и остроту управляемости, и легкость вождения автомобилем.

Ремонт рулевой рейки Логан, Logan

Гайку поворачивают вправо на градусов; Помощник пусть вращает руль; Если стук слышится, проводят шаг 1. Сейчас большинство реек оснащены усилителями, призванными максимально облегчать управление. Гайка расположена под стрелкой см.

Рулевая рейка при этом перемещалась со стуком ощутимо внутрь и немного вверх. Местоположение гайки надо нащупать рукой. Колесо снимал и одевал раз семь, пока не добился оптимального результата.

Рейка с ГУР Сам механизм устроен аналогично механической системе, но есть определенные особенности. Рулевое управление стало собраннее, люфт убрался, рулевое колесо после поворота возвращается само .

Гайка первоначально сдвигаться не хотела из-за стопорной шайбы, но приложив небольшое усилие, гайку удалось провернуть. Когда настроил, то с одной стороны дальней также шайбу накернил смял в углубление , чтобы гайка не провернулась.

Рулевое управление стало собраннее, люфт убрался, рулевое колесо после поворота возвращается само назад. Стуки при поворотах почти пропали. В моей рейке имеется люфт вала рулевой рейки, к которому подсоединяется рулевая колонка.

Разбивается сам механизм — в большинстве конструкций имеется втулка из фторопласта, которая при сильном износе будет стучать. Также она является причиной люфтов. Рулевые рейки с ГУР имеют свойство течь. Среди неисправностей рейки можно выделить люфт, стуки, щелчки, тугое вращение, вибрации рулевого механизма.

Также вследствие износа руль может прокручиваться. А колеса при этом будут стоять на месте.

Запчасти и детали рулевого управления и устройство

Причина в том, что на шестерне износились зубья. Большинство проблем можно решить заменой ремкомплекта. Но если износились зубья и руль прокручивается с характерным стуком и щелчками, то поможет только замена рулевой рейки «Рено Логана».

Признаки поломки Определить неисправность можно по признакам. Так, при проезде различных неровностей будет слышен стук, который становится тише, если повернуть колеса в крайнее положение.

Также о необходимости замены или ремонта свидетельствует снижение усилия на рулевом колесе в центральном положении.

Так, автомобиль может бросать в сторону, даже если поворот руля был совсем незначительным. Нередко случается, когда угол, на который повернулись колеса, не соответствует тому, на который повернули руль.

О неисправности элемента также можно думать, если в бачке ГУР постоянно падает уровень жидкости

При замене важно знать артикул рулевой рейки «Рено Логана»

А ещё перед тем, как подтянуть рулевую рейку Рено Логан, многие поступают так: Этот метод лучше не использовать.

Проводим регулировку правильно Конечно, лучше выполнять всю работу с помощником.

Поиск по сайту

Рейку настраивают шаг за шагом: Гайку поворачивают вправо на градусов; Помощник пусть вращает руль; Если стук слышится, проводят шаг 1. На последнем шаге гайку затягивают, повернув её ещё на 10 градусов. Стук рейки, пример на видео.

Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные запчасти Рено.

Ремонт рулевой рейки Логан, Logan

Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего. Приступим к ремонту Чтобы начать работу по устранению стука, нам необходимо воспользоваться комплектом специального инструмента для демонтажа тяг, наконечников и пыльника.

Также для данной работы необходим автомобильный подъемник, так как осуществлять подобные работы без данного инструмента невозможно. Если в правом или левом наконечнике присутствует люфт, или он ходит вверх и вниз, мы производим его замену новой деталью.

Заранее сверьте номер артикула. Для того, чтобы снять этот элемент, необходимо демонтировать переднее колесо, после чего открутить фиксирующую гайку шарового механизма.

Данная операция проводится одинаково с левой и правой стороны. Ремонт этих деталей у токаря, подразумевает постоянную подтяжку задней части, для устранения люфта.

Какой лучше бренд выбрать

Чтобы осуществить правильный выбор нужной детали, необходимо воспользоваться специальным артикулом, благодаря которому осуществляется точный подбор нужных запчастей ремкомплекта.

Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные запчасти Рено.

Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего.

The following two tabs change content below.

  • Bio
  • Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Срок службы и причины поломок

Срок службы и причины поломок» />

Проблема заключается в том, что конкретных цифр относительно срока службы никто не дает. Если говорить о самих тягах, то они имеют практически безграничный ресурс, так как изготавливаются из высокопрочного металла. Чаще всего страдают именно наконечники, но и здесь все зависит от множества факторов. Некоторые водители не ведут мониторинг состояния и ездят на машине до тех пор, пока подвеска буквально не посыплется. Плюс такого решения – вы точно узнаете, когда нужно менять наконечники. Естественно, полететь подвеска может самый неподходящий момент – и это главный минус.

Автомеханики и опытные водители настоятельно не рекомендуют доводить тяги до критического состояния. В среднем их срок службы составляет 60-100 тысяч километров пробега. Однако здесь все зависит от ряда факторов:

  • Качество дорог. При регулярной езде по бездорожью или покрытии с многочисленными ямами и выбоинами наконечники будут подвергаться большим нагрузкам, что в итоге ускорит износ детали и образование люфта.
  • Стиль вождения. Далеко не все водители притормаживают перед лежачими полицейскими или большими лужами, в которых может таиться большая яма. Очень зря, ведь малейший неосторожный «залет» в такую яму может поставить крест на многих элементах подвески.
  • Окружающая среда. Самыми опасными для конструкции наконечников являются грязь и вода. Если в вашем регионе идут регулярные дожди и отсутствует асфальтовое покрытие, то наконечники рулевых тяг быстро сломаются
  • Качество продукции. Некоторым водителям не везет. Они жалуются на низкое качество заводских деталей. Иногда покупка дешевых наконечников также станет причиной их скорого выхода из строя.

Избежать непредвиденной поломки достаточно просто – каждые 10-20 тысяч километров проводите диагностику или минимум осматривайте состояние пыльников. Да, именно они играют решающую роль в защите самих наконечников, поэтому при обнаружении разрывов или других дефектов срочно проводите замену. Вы даже не заметите, как через пару поездок грязь и вода в больших объемах буквально просочатся через поврежденный пыльник.

Проверить конструкцию самих наконечников в гаражных условиях достаточно трудно, поскольку придется все разбирать. Здесь можете обратиться в специализированное СТО или ожидать появления характерных симптомов наличия неисправности.

Какие лучше выбрать?

С завода на автомобиле марки Рено устанавливаются тяги и наконечники TRW. Если же автомобиль семейства Dacia Logan, запчасти будут изготовлены на заводах Asam S.A. По идее все что продается под брендами ASAM и TRW должно соответствовать оригинальному заводскому качеству Renault. А на практике не всегда соответствует. Согласно нашему опыту рулевые наконечники производства Asam являются самыми дешевыми, но при этом недолговечными, особенно это касается некоторых деталей подвески, но не всех. Хотя многие коллеги из других таксопарков успешно пользуются ими из-за невысокой цены.

Кстати, другое имя бренда TRW – это LUCAS. Запчасти этого производителя отлично проявляют себя при больших нагрузках на автомобилях такси.

Наконечники фирмы LEMFORDER по своей долговечности превосходит оригиналы. Что касается рулевого управления и подвески, то можно говорить что они «ходят» в два раза дольше. Большой минус это высокая цена.

Наконечники фирмы LEMFORDER на Рено Логан

Другие бренды

Рассмотрим еще несколько брендов:

SASIC – французский производитель предлагает низкую цену и среднюю надёжность, но долговечность по сравнению с оригиналом меньше примерно в два раза;

MOOG, FEBI – недрогие запчасти, а качество приближено к оригиналу.

Компания Sidem некоторое время была поставщиком фирмы Renault. Поэтому этого производителя можно поместить в один список с TRW и оригинальными наконечниками. Также добавим что комплектующие под брендом Dacia тоже можно купить – обозначения используются те же, что у фирмы Renault.

Бренды упорядочены в порядке «от лучшего к худшему» согласно нашеу опыту:

  • LEMFORDER
  • Рено, DACIA, TRW
  • MOOG, S >

“>

Как выбрать новую деталь

При подборе рулевого наконечника не нужно учитывать множество характеристик, как это было бы при подборе, скажем, деталей стартера. Искать можно следующим образом:

  • По VIN-коду. В этом случае автолюбитель гарантированно найдет подходящую оригинальную запчасть. Поиск по коду транспортного средства может быть затруднен тем, что существующие электронные системы автоматически «подтягивают» ближайшие к оригиналу аналоги. Как же в них разобраться?
  • По коду запчасти. Как раз тот вариант, когда у вас множество кодов и вы не можете определиться с тем, что лучше выбрать. Здесь нужно учитывать и то, кем была произведена запчасть. О производителях мы поговорим позже. Стоит лишь помнить о том, что сегодня благодаря доступу к сети и наличию множества неплохих электронных магазинов можно проверить каждый код и получить максимум информации о каждой запчасти;
  • По данным автомобиля. Еще один вариант, предусматривающий использование электронных каталогов. Хоть автолюбитель всегда может обратиться в официальный магазин, искать запчасть в сети проще. Нужно указать марку, модель автомобиля, кузов и год выпуска. Система автоматически подберет оригинал и ближайшие аналоги.

Автолюбитель по ходу поиска отметит, что подобрать наконечник любым из трех способов очень легко. Проблема в другом – оригинал или неоригинал? Давайте разберемся.
