Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
диск с оправкой вставляется в маховик,
затем производится установка корзины или сразу всего узла,
болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Обнаружение и исправление неисправностей

Поговорим о том, как обнаружить неисправности по особым признакам, а также исправить их.

1. Если сцепление ведет, в этом могут быть виноваты:

Недостаточный ход педали, возможно, слишком тугое нажатие. Поможет регулировка привода;

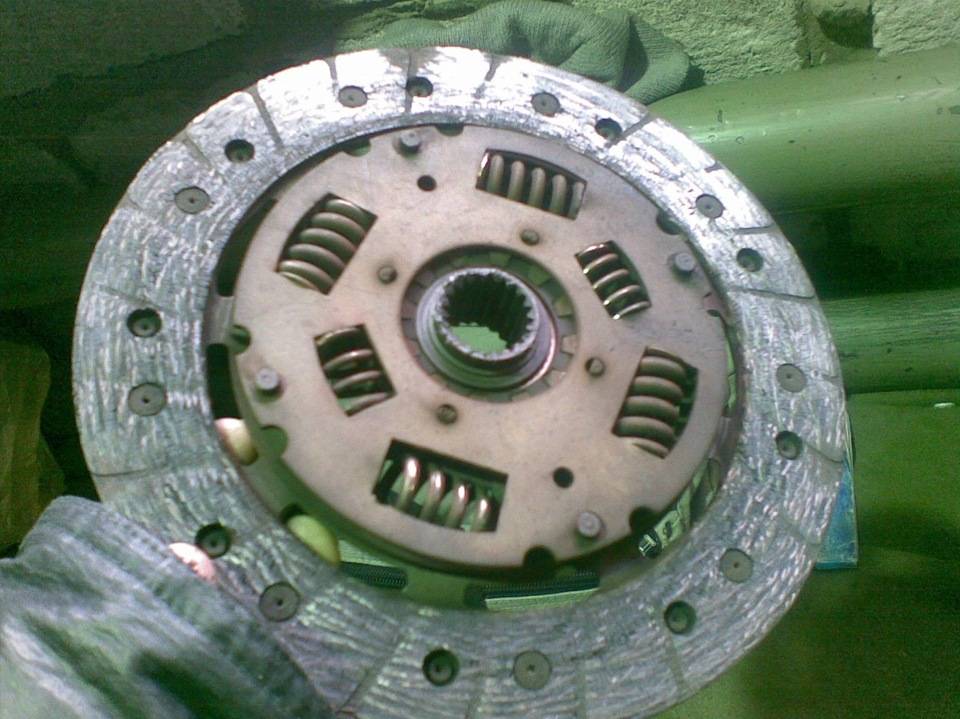

Деформации в ведомом диске. Если выправление невозможно, тогда нужно заменить диск;
Периодически заедает ступица ведомого диска. Можно попробовать промыть, затем смазать шлицы на первичном валу. Если они или вал износились, нужна замена;
Ослабли заклепки или сломаны фрикционные накладки. Лучше всего в таком случае поменять кожух вместе с пружиной и диском;
Перекосился или покоробился нажимной диск. Поможет замена накладок, но перед этим проверьте, нет ли отклонений в торцевом биении этого диска;
Что-то не так с тросом. Тросик нужно подтянуть или поменять, в зависимости от изношенности.

2. Пробуксовывает, то есть – недовключается. Возможные причины:

Пригорели или износились фрикционные накладки ведомого диска. «Лечится» заменой;
Замаслились поверхности маховика, обеих дисков. Эти признаки также косвенно свидетельствуют о том, что пора менять сальники двигателя и коробки передач. Также нужно проверить, нет ли подтекания масла через болты, крепящие маховик. В этом случае их лучше посадить на герметик. А замасленные части – промыть (обычно используется уайт-спирит);
Заедает привод. Проверить, заменить то, что повреждено.

3. Работает, но рывками. Вызвать такую работу сцепления могут:

Попадание масла на поверхности, о чем сказано выше;
Заедания в приводе. Проследите «цепочку», устраните неисправности;
Деформации или повреждения в нажимном диске, требующие замены кожуха вместе с диском.

4. Сильно шумит, когда включается. Скорее всего, это признаки того, что поломались пружины в демпфере. Меняют весь ведомый диск в сборе.

5. Сильно шумит, когда выключается. Первый подозреваемый – подшипник выключения. Он может износиться, повредиться, терять масло. Поэтому, естественно, такой подшипник лучше заменить.

6. При продолжительной работе сцепление может резко выключиться. Причина чаще всего в том, что заел выжимной подшипник. Он находится на направляющей втулке КПП. Изношенный подшипник нужно поменять на новый.

Бывают также другие проблемы. Например, сцепление очень тугое, или же пропало при обгоне. При такой неприятности еще можно потихоньку доехать до гаража, но если сцепление пропало совсем, ехать нельзя, нужно вызывать эвакуатор.

Рассмотрим, как правильно его демонтировать, отремонтировать, затем собрать.

Выбираем, какое сцепление лучше поставить на автомобиль ВАЗ 2110 и почему?

Любой механик скажет, что при грамотно настроенной трансмиссии с МКПП, компоненты изнашиваются практически равномерно, это, так сказать, дополнение к вышесказанному. Большинство автосервисов, которые предоставляют хоть какую-то гарантию, отказываются менять муфту по частям из-за боязни возвратов. Среди всего разнообразия комплектов редакция «За рулем» выбрала пять производителей:

Какие показатели сравнивали?

Чтобы нашим автомобилистам было легче определиться, какое сцепление лучше поставить на свой автомобиль ВАЗ 2110, специалисты издания сравнивали следующие параметры:

Соответствие массы детали требованиям техдокументации – показатель веса узла оказывает существенное влияние на крутильные колебания, а также инерционные трансмиссионные нагрузки. Все представленные образцы соответствуют нормам, при этом самый тяжелый получился Pilenga, а самый легкий – KraftTech. Можно сделать заключение, что при взаимозаменяемости комплектов особых изменений не произойдет.

Коэффициент запаса муфты – характеризует способность передачи крутящего момента ДВС с учетом износа накладок. Современным вазовским нормативам (2,1) формально соответствуют Pilenga и KraftTech, но для машин десятой серии подойдет любой комплект из представленной пятерки. На моторы Lada 2112 подойдут только первые две модели.
Уровень дисбаланса нажимного диска – допустимые показатели находятся в пределах 0,10-0,25 Нсм. Испытания показали полное несоответствие этим цифрам комплекта ВИС. Процентов на 20-25 отклонения у Valeo, остальные полностью отвечают требованиям.
Уровень дисбаланса ведомого диска – показатель у всех моделей оказался в пределах нормы, только у Pilenga он на грани дозволенного. Этот же комплект не уложился в нормативы по усилию выжима.
Расстояние от края лепестков до плоскости трения – показатель, характеризующий весь узел в сборе. Превышение нормы значительно снижает ресурс автодетали. Здесь опять неважные показатели у Pilenga.

Настала пора выбирать

Идеального ответа на вопрос, какое сцепление лучше поставить на седан ВАЗ 2110, специалистам редакции «За рулем» найти в этот раз не ужалось. Пожалуй, лучшие показатели в пятерке продемонстрировали KraftTech и Luk, хотя у последнего комплекта недостаточный параметр крутящего момента. Законную середину занял Valeo – немного подвела балансировка. Итоговый список, где качественные показатели расположены по мере убывания, выглядит следующим образом:

KraftTech – маркировка заводского выжимного подшипника отсутствует, а нажимной обозначен как X2200C; ведомый диск – Y 3200A B0206. Основные приметы: четыре демпферные пружины, на диафрагменной пружине находится 18 лепестков. На коробке нанесено обозначение: 2110 W3200C B2240.
Luk – в комплекте нет выжимного подшипника, его маркировка: SKF 500 063820; нажимной диск клеймен 2 D24 120 0252 10, а ведомый – 320 030810. На последнем есть метки для точной ориентировки при монтаже. У ведомого диска шесть пружин, у корзины – 18 лепестков. Сторона последней помечена.

Valeo – маркировка наносится только на подшипник: Valeo SNR BB 126 18S50. В комплекте присутствует оправка для точности установки. Пружинный элемент нажимного диска состоит из 18 лепестков. На упаковке есть отметка – 21102-21103-21108-2111-2112 826622.

ВИС – маркированных деталей нет, из особых примет только знак одобрения – АЯ70. У пружины нажимного диска присутствуют 12 лепестков, на ведомом диске 4 большие и 3 малые демпферные пружины. На коробке: 2110-1601180.

Pilenga – никаких маркировок и обозначений на деталях нет, а на упаковке отмечено: CK-P-4005 2110. Ведомый диск оснащен 4 малыми и 4 большими демпферными пружинами. Пружина нажимного диска включает 18 лепестков.

Luk VS Valeo: срок службы

Срок бесперебойной работы любого качественного сцепления должен укладываться примерно в 100 000 километров стандартной (среднестатистической) езды. Luk и Valeo без проблем «убираются» в эти рамки благодаря прекрасным материалам, с честью противостоящим механическому износу, трению и температурным «нападкам». В дополнение можем отметить, что диски сцепления Valeo не только выполнены из прочных сплавов, но и термически обработаны, что позволяет предотвратить перегрев, деформацию и преждевременное разрушение.

И опять-таки возвращаясь к статистике: детали сцепления Valeo в среднем «доживают» до 150 000 километров, а маховик при аккуратной езде и вовсе может служить вечно.

Преимущества

Главный плюс керамики – большой запас прочности. Его устанавливают на гоночных авто как раз для того, чтобы сцепление не закончилось после первого старта. Поэтому любители погонять в городе и участники автомобильных мероприятий тоже меняют стандартный диск на металлокерамику в процессе тюнинга своего авто.

Даже простым автолюбителям не помешает керамический диск, так как он дает запас прочности и предохраняет другие детали трансмиссии от перегрева и износа. Ресурс металлокерамики – 100 тыс.км.

Во время работы двигателя диск нагревается и испытывает нагрузку от трения. При повышении температуры, то есть при увеличении оборотов двигателя, детали могут деформироваться. Обычное сцепление при этом выходит из строя. Но металлокерамика, карбон, кевлар и медь могут выдержать такие нагрузки. Поэтому так ценятся детали из этих материалов.

Второй момент, почему автогонщики выбирают керамику – она ускоряет процесс переключения передач. Материал обеспечивает хорошее зацепление деталей между собой, что экономит дополнительные секунды. За счет этого происходит увеличение крутящего момента, который передается на колеса. В городе эта функция не так важна: большинство автолюбителей привыкло к плавному и размеренному переключению скоростей.

Преимущество этого способа тюнинга в том, что керамическое сцепление можно установить в штатную корзину и маховик. Это экономит деньги при замене дисков и ваше время.

Сцепление ВАЗ-2110

Несмотря на то что десяточное сцепление примитивное, как колесо от телеги, оно должно соответствовать очень многим параметрам, чтобы безукоризненно выполнять свои функции — качественная передача и полное прерывание передачи крутящего момента с двигателя на коробку передач.

Кроме этого (и мало кто это знает), для ВАЗ-2110 разработано два типа сцеплений:

для автомобилей с карбюраторным или инжекторным мотором и крутящим моментом 116 Нм ( 2110 и 2111 );
для 1,6-литровых двигателей с крутящим моментом 128,3 Нм ( ВАЗ 2112 ).

Отличить сцепление ВАЗ-2112 можно по отверстию в прорези лепестков и пружинам демпфера.

Параметры и требования

Каждый комплект сцепления обязан передавать именно такой крутящий момент как минимум с двойным запасом, именно поэтому их и маркируют по-разному — 243 и 270 Нм.

Кроме этого, не стоит сбрасывать со счетов вес корзины в сборе, вес ведомого диска и такой важный фактор (который сразу же почувствует наша левая нога), как усилие выжима.

И ещё один стандарт — перемещение нажимного диска . Этот параметр должен быть 7,9-8,1 мм . Важна также толщина ведомого диска не только в свободном состоянии, но и под нагрузкой. Производитель должен его измерять под нагрузкой 3,4 тыс. Н. Как видим, не все так просто с таким простым комплектом. Теперь послушаем отзывы и отчёты экспертной лаборатории.

Как отличить оригинал от подделки

В настоящее время на российском и украинском автомобильных рынках при незнании можно попасться на контрафактную продукцию, которая будет в разы хуже по качеству, чем оригинал. Разумеется, приобретая подделку, нельзя требовать, чтобы сцепление работало также, как оригинальная продукция. Поэтому мы расскажем вам, как отличить подделку от оригинала, ведь на контрафакт сегодня можно наткнуться даже в проверенных магазинах.

Номер каталога, соответствующий оригинальной продукции: сцепление подходит для автомобилей Ситроен и Пежо

В первую очередь, это эксплуатация. Оригинальная СС Valeo работает мягче подделки, вы это почувствуете сразу. Она крайне надежна и не боится перегревов. На практике срок службы устройства составляет не менее 100 тыс. км.
Производство. Оригинальная продукция компании изготавливается во Франции. Если на упаковке указан французский производитель, то нет сомнений — перед вами оригинал. Подделки на российском авторынке можно встретить из Китая, Кореи, России, стран Европы и так далее. Так или иначе, но оригинальная продукция едет к нам из Франции.
Оригинальная СС запечатана в целлофановый пакет, а в упаковке также сможете найти пакетик со специальной смазывающей жидкостью для шлицев оригинального производства Valeo. Это одно из основных отличий оригинала от подделки — производители контрафакта не оснащают свою продукцию смазывающим материалом.
Компакт-диск с инструкцией. Это различие является главным — в оригинальной упаковке всегда в комплекте идет диск с инструкцией по установке СС.
У поддельной продукции более блестящий металл, нежели показан на фото. «Кустарники» действуют по одному принципу: чем ярче и блестящее продукт, тем больше вероятность, что его купят.
Цена. Средняя стоимость оригинала на сегодняшний день на российском авторынке составляет минимум 2 300 рублей (700 гривен). Если вы нашли варианты Valeo, стоящие от 1 500 рублей, то не сомневайтесь — перед вам подделка.
Возможна разная геометрия элементов диска сцепления.
Надписи. У оригинального производителя более строгий шрифт текста на СС. Производители подделок могут использовать более интересные шрифты. Кроме того, надписи могут быть немного размытыми.

Продукция этого бренда популярна среди потребителей, это привело к тому, что подделывать оригинальные сцепления Валео научились многие подпольные фирмы. Проверить и определить поддельные тормозные диски и другие автозапчасти Valeo российского либо корейского производства от оригиналов не так просто.

Чтобы правильно распознавать контрафакт от оригинальной продукции, рекомендуем ознакомиться с перечнем отличий:

Если вы поставили подделку на свою машину, то сразу ощутите это, потому что оригинальные сцепления Валео функционируют намного мягче, чем поддельные. Они более надежны и могут работать в условиях высоких температур. При покупке уточните, кто производит запчасти. Оригинальные сцепления изготовляются во Франции. Если изготовитель Корея, Россия, Китай или страны Европы, но не Франция, то перед вами подделка. Все оригинальные запчасти, поставляющиеся на наш рынок, запечатываются в целлофановые пакеты. Непосредственно в упаковке есть еще один пакетик, в котором вы увидите смазочное средство, использующееся для обработки шлицев. В комплекте с поддельным сцеплением такой жидкости нет. Комплектация оригинальных продуктов включает в себя диск с подробной инструкцией по монтажу и эксплуатации. В комплект поддельных запчастей такие диски не входят. Отзывы специалистов показывают, что подделки характеризуются блестящей поверхностью. Это делается для того, чтобы запутать потребителя

Производители подделок уверены — чем ярче и блестящей их запчасти, тем больше это привлекает покупателей

При покупке обратите внимание на стоимость. В среднем цена оригинальных запчастей варьируется в районе 2300-2800 рублей

Сцепления, которые стоят значительно дешевле, поддельные, если речь не идет о каких-либо акциях. Во многих поддельных запчастях геометрия диска системы сцепления разная

Перед покупкой обратите внимание на надписи. Компания Валео наносит на свои изделия строгий шрифт

Если перед вами подделка, то надписи могут быть выполнены прописью. Часто в поддельных сцеплениях номера и названия изделий размытые. На поддельных сцеплениях Валео название изделия, а также номер указываются на демпфере. В оригиналах эта информация наносится на фрикционные накладки. В некоторых подделках пружины могут быть окрашены в разные цвета.

Критерии: какое сцепление лучше поставить на авто ВАЗ 2107 классической конструкции?

На основании рекомендаций мастеров и отзывы автолюбителей можно составить основные принципы, которые надо учитывать при выборе деталей узла управления переключением передач. В общих чертах картина напоминает регулировку развала-схождения , когда любая полезная рекомендация значительно облегчает процесс

Помимо марки производителя при покупке ведомого диска следует уделять внимание следующим факторам:

Плоскость фрикционных накладок должна быть однородной, при визуальном осмотре задиры, трещины и сколы недопустимы.
Наличие масляных пятен на диске категорически не допускается.
Визуально оценить качество клепки, бортовка каждой заклепки должна быть одинакова, неравномерный расклеп по краям недопустим.
Шлицы должны быть без повреждений.
Проверить отсутствие люфта на пружинах, демпферах и накладках. Наличие люфта говорит о низкокачественной сборке узла.

Отдельно стоит рассмотреть критерии выбора нажимного диска для классической вазовской «семерки»:

Оценить качество кожуха корзины, добросовестные фирмы делают их методом штамповки. Наличие глубоких царапин и срезов – признак низкокачественной детали.
Осмотреть качество клепки.
Осмотреть уровень изготовления литого диска и механической обработки его зеркала. Наличие микротрещин, раковин и неровностей недопустимо, и, наоборот – идеальная поверхность указывает на качественный материал и высокотехнологичную обработку детали.
