Блок предохранителей в салоне ВАЗ-2170, -2171, -2172
Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.
|
Предохранители в салонном монтажном блоке
|
F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.
Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.
Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.
F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.
F5 (10 А) — звуковой сигнал.
Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.
F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.
F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.
F9 (25 А) — вентилятор печки.
Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.
Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.
Если в автомобиле есть кондиционер, может сгореть термопредохранитель, находится около добавочного сопротивления, предохранитель вентилятора в комплектации с кондиционером находится под капотом в блоке силовых предохранителей.
Монтажный блок предохранителей и реле Приора в комплектации норма с кондиционером: назначение и обозначение элементов
Производитель АВТО-ВАЗ выпускал Приору в комплектации норма с кондиционером
Если являетесь владельцем автомобиля в такой комплектации, то важно знать, что на монтажном блоке некоторые предохранители и реле имеют отличия с предыдущими вариантами. Монтажный блок 1118-3722010-00 с обозначением предохранителей представлен на фото ниже. Предохранители имеют следующие предназначения:
Предохранители имеют следующие предназначения:
- F1 — Резервное гнездо.
- F2 — 25А — Монтажный блок, реле включения обогрева заднего стекла. Контроллер электропакета, контакт «10» колодки ХР2. Обогревательный элемент заднего стекла.
- F3 — 10А — Правая фара, лампа дальнего света. Комбинация приборов, индикация включения дальнего света.
- F4 — 10А — Лампа дальнего света (левая сторона).
- F5 — 10А — Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
- F6 — 7,5А — Лампа ближнего света (левая сторона).
- F7 — 7,5А — Лампа ближнего света (правая сторона).
- F8 — 10А — Монтажный блок, реле включения звуковой сигнализации. Звуковой сигнал автосигнализации.
- F9 — Резервное гнездо.
- F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов. Лампы STOP-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный STOP-сигнал.
- F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171,2172). Блок управления подушек безопасности, контакт «25».
- F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭУР (ЭМУР), контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
- F13 — 15А — Прикуриватель.
- F14 — 5А — Лампы габаритного света (левая сторона). Комбинация приборов, сигнализатор главного света. Фонари освещения номерного знака. Фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
- F15 — 5А — Лампы габаритного света (правая сторона). Плафон освещения вещевого ящика (бардачок).
- F16 — 10А — Гидроагрегат системы ABS, контакт «18».
- F17 — 10А — Противотуманная фара (левая сторона).
- F18 — 10А — Противотуманная фара (правая сторона).
- F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватели передних сидений.
- F20 — 10А — Выключатель рециркуляции (индикатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления системой кондиционирования, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
- F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы. Контроллер управления системой кондиционирования, контакт «14».
- F22 — 20А — Электродвигатель очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты).
- F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
- F24-F30 — Резервные гнезда.
- F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
- F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль двери водителя, контакт «6». Плафон освещения порога левой передней двери.
- F32 — Резервное гнездо.
Реле также отличается от Приоры без кондиционера. Ниже на фото обозначения с описанием предназначения каждого элемента для монтажного блока типа 1118-3722010-00.
Элементы имеют следующее предназначение:
Зная предназначение предохранителей и реле, не составит труда самостоятельно определить причину выхода из строя соответствующего электрооборудования автомобиля.
Прикуриватель приора схема подключения
Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.
Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.
Замена прикуривателя на ваз 2112
Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

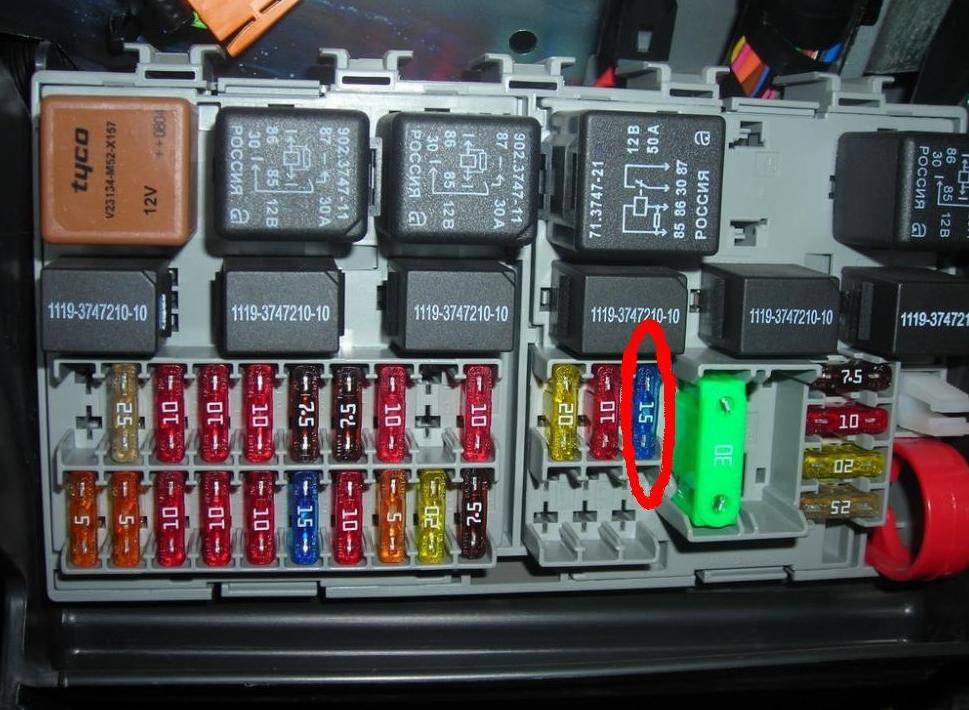

Какие предохранители обеспечивают работу прикуривателя
В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.
Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.
Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.
Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.
Какие приборы можно подключать к прикуривателю?
Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.
Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:
• Компрессор; • Очиститель воздуха и ионизатор; • Электрочайник или кипятильник; • Холодильник; • Массажная накидка или подушка; • Навигатор, видеорегистратор и т.п.; • Грелка на сиденье; • Лампа или фонарь; • Вентилятор; • Пылесос;
• Разветвитель.
Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.
Как устроен предохранитель на прикуриватель Приора
Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.
Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.
Каким образом поменять предохранитель прикуривателя
Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.
Замена прикуривателя на Приоре и лампы его подсветки
Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.
Электромагнитное реле
Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.
В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.
Принцип действия реле
При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.
Признаки неисправности
Если контакты подгорели, то обычно слышны характерные щелчки, говорящие о срабатывании магнита реле. Однако при этом сам якорь, расположенный в стартере, остается неподвижным или же крутит очень медленно. Это случается из-за того, что рабочая поверхность контактов не полностью соединяется вследствие чего:
- образуется воздушный зазор;
- растет переходное напряжение;
- медь нашлепок разогревается.
В итоге на поверхности выступает оксид, являющийся диэлектриком. Исправить это можно только одним способом – очистить нашлепки от нагара. Сделать это нетрудно, воспользовавшись надфилем алмазным либо (если повреждения не существенны) обычной ученической резинкой. При значительных разрушениях целесообразнее будет заменить все реле.
Катушки обычно замыкает из-за попадания влаги или потери, защищающей провода эмульсией своих изолирующих качеств. Последнее всегда случается по причине существенного перегрева.
Еще можно убедиться в том, что реле работает так, как надо, подключив стартер напрямую к батарее. Для этого сгодятся провода, предназначенные для запуска мотора от чужой машины. Их присоединят к АКБ (сначала «минус») и к стартеру. Если моторчик нормально функционирует, то нужно произвести осмотр:
В первую очередь визуально проверяют проводку на целостность. Начинайте от стартера и продвигайтесь к АКБ. Исправность всей цепи тестируют мультиметром или, на худой конец, лампочкой. Здесь нужно начинать наоборот – с батареи.
От каких предохранителей зависит работа прикуривателя в Приоре
Первый вопрос: где находится? Рассматривая конкретный автомобиль, а в нашем случае им является Лада Приора, необходимый нам предохранитель прикуривателя смело можете искать и непременно обнаружить в монтажном специализированном блоке, именно там он и установлен. Когда автовладелец сидит в салоне авто, все что ему потребуется на этот момент, так это глянуть вниз левее от себя.
Так называемый монтажный блок размещается снизу приборной панели, левее от рулевого колеса и прикрыт специальной защитной крышкой. Как раз под этой крышечкой вы обнаружите весь монтажный с предохранителями блок Приоры. Внизу блока находятся 2 ряда со всевозможными предохранителями. Предохранитель прикуривателя «обосновался» в верхнем ряду, а его место справа самое крайнее. Заводская маркировка гнезда предохранителя F13. Также немаловажный вопрос: какой предохранитель идет? В данном случае сила тока должна составлять 15 ампер.
Во всех без исключения моделях из РФ Лада Приора, рассматриваемый нами сейчас предохранитель прикуривателя, имеется и в основном блоке. Этот элемент ответственный, прежде всего за вентилятор, расположенный в системе охлаждения, однако обеспечивает дополнительно и работу автоприкуривателя. В подкапотном главном блоке его заводская маркировка F3, и 60 ампер ограничение соответственно по силе тока.
Проверенно опытным путем, что на популярной в РФ Приоре, нужный нам предохранительный элемент довольно часто заменять приходится. Главная причина этой неприятности заключается в том, что прикуриватель используют зачастую некорректно. Большинство автовладельцев не задумываются о том, что прикуриватель имеет обязательно ограничение по мощности и силе тока. Нельзя подключать к разъему довольно мощное устройство, также нежелательно использовать устройство, раздающее заряд на несколько приборов или гаджетов. Предохранители нужно приобретать надежные, также качественные провода для вашего авто тоже помогут сохранить общую проводку авто в надлежащем состоянии.
Предохранитель
Для обеспечения безопасности работы прикуривателя и подключаемых к нему устройств, его электрическая цепь защищена предохранителем. Он находится в монтажном блоке, расположенном в салоне автомобиля под приборной панелью. На схемах он обозначается маркировкой F-13, и рассчитан на максимальный ток 15 А. Его корпус, обычно, синего цвета.
Почему перегорает предохранитель
Предохранитель прикуривателя в Приоре может перегорать вследствие:
- подсоединения к гнезду приборов, штекер которых конструктивно меньше гнезда;
- несоответствия расчетных величин тока цепи прикуривателя и подключаемого прибора;
- неисправности подключаемых приборов.
Где находится реле бензонасоса Лада Приора: фото, схема
В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.
Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.
Предохранитель бензонасоса и его функции
Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.
В чем состоит функция бензонасоса?
Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.
Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.
Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.
Принцип работы предохранителя бензонасоса
Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.
Где находится реле бензонасоса Лада Приора
Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.
Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:
- главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
- второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
- найти дополнительный блок можно слева со стороны пассажира.
В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.
Почему предохранитель бензонасоса выходит из строя
Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:
Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.
Подводя итог, можно отметить несколько важных моментов:
- Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
- Предохранитель обеспечивает защиту электроцепи.
- В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.
Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.
