Содержание
1 Что влияет на компрессию дизельного двигателя?
2 Рассмотрим основные элементы,имеющие важное значение для компрессии дизельного двигателя. 2.1 проверка. Проверка компрессии, представляет собой наиболее точную и продуктивную проверку состояния цилиндро — поршневой системы, головы блока цилиндров, а также прокладки ГБЦ и распределителя
Для проведения диагностики используют специальный измерительный прибор — компрессометр. Также нередко применяется прибор под названием компрессограф. Основное отличие второго, в возможности фиксировать результаты проверки на носителе и дальнейшем отражении полученных показателей
2.2 ЦПГ.
3 Каким образом осуществляется проверка?
Проверка компрессии, представляет собой наиболее точную и продуктивную проверку состояния цилиндро — поршневой системы, головы блока цилиндров, а также прокладки ГБЦ и распределителя. Для проведения диагностики используют специальный измерительный прибор — компрессометр. Также нередко применяется прибор под названием компрессограф. Основное отличие второго, в возможности фиксировать результаты проверки на носителе и дальнейшем отражении полученных показателей.
На первый взгляд, проверка компрессии может показаться простой процедурой, не требующей серьезного опыта и глубоких знаний. Как правило, к проверке относятся как к определению работоспособности или гибели двигателя автомобиля. На практике, процедура не является такой простой, как может показаться. Процедура имеет ряд закономерностей и определённых правил, только при соблюдении, который можно правдоподобно определить состояние двигателя.
Помимо общих правил для проверки дизельного и бензинового двигателя, диагностика дизеля несет в себе ряд существенных отличий. Некоторые детали практически ничего не рассказывают о работе бензинового мотора, в то время как неплохо раскрывают состояние дизеля. Некоторые автолюбители, столкнувшиеся с проверкой компрессии в бензиновом движке, забывают о значимых деталях при дальнейшей диагностике дизеля. Но к сожалению, проверка без учёта особенностей дизельного мотора не принесёт желаемых результатов.
Поэтому перед тем как начать проверку компрессии дизельного двигателя, необходимо разобраться с самыми основными моментами диагностики. Как известно опытному автолюбителю, отношение величины камеры сгорания при положении поршня в максимально верхней точке к голове когда поршень внизу — определяет степень сжатия. Эта величина определяется индивидуально, исходя от определённых особенностей конкретного двигателя. Во время эксплуатации автомобиля эта величина остаётся неизменной, кроме случаев увеличения толщины прокладки гидравлического блока цилиндров.
Компрессометр
Для дизельного двигателя, данная величина находится в пределах от шестнадцати до двадцати пяти. Если, рассмотреть современные дизельные двигателя японских производителей, то интервал несколько сужается. В данном случае величина находится в пределе от девятнадцати до двадцати трёх.
Как правило, автомобильные механики и владельцы транспортных средств не обращают на определенные параметры особого внимания, разве что сравнив их с параметрами бензинового мотора. Во время диагностики автомобиля, наиболее важным параметром является компрессия. В отличие от предыдущего параметра, компрессия дизельного движка является более значимым показателем, в немалой степени характеризующим работу движка . Проверка компрессии, поможет выявить давление, при функционировании рабочих элементов мотора зажиганием и выключенном источнике питания.
Данная величина представляет собой важнейшую характеристику, определяющую общий износ и функциональность мотора. При этом показатели компрессии всегда превышают показатели сжатия.
Инструкция по проверке компрессии в двигателе
Далее дана пошаговая инструкция по определению компрессии на бензиновом карбюраторном или инжекторном двигателе.
- Прогреваем мотор.
- Снимаем насвечники со свечей зажигания.
- У моделей с карбюратором надо сбросить клемму коммутатора.
- Отсоединяем шланг бензонасоса, чтобы исключить подачу топлива в камеры сгорания. Можно проводить измерения, не отсоединяя топливную магистраль, но тогда бензин попадет на зеркало цилиндра и может снять масляную пленку, что впоследствии приведет к задирам.
- Выкручиваем все свечи из своих посадочных мест, чтобы обеспечить коленвалу минимальное сопротивление вращению.
- Вкручиваем шланг измерительного прибора в резьбовое соединение.
- Помощник садится за руль, выжимает до упора педаль газа и проворачивает стартер. Стрелка манометра начнет колебаться и остановится в определенном положении. Чтобы грамотно определить компрессию, необходимо ограничиться первыми четырьмя качками. То есть двигатель должен сделать один рабочий цикл. На работающем моторе после этого откроется выпускной клапан и давление упадет. Поэтому даже неисправный агрегат может «надуть» неплохие значения.
- Осуществляем проверку во всех четырех цилиндрах, анализируем результаты.
Порядок определения компрессии на дизельных агрегатах принципиально схож с инструкцией, но есть несколько моментов:
- На дизеле установлены свечи накаливания. Проверять компрессию надо через эти технологические отверстия.
- Питание осуществляет не карбюратор или инжектор, а топливный насос высокого давления (ТНВД). Если двигатель оснащен архаичным механическим ТНВД, то можно использовать запорный кран, а затем демонтировать топливную магистраль. Для выключения электрического устройства достаточно просто извлечь соответствующий предохранитель из блока.
Также возможна ситуация, когда померить компрессию на горячем моторе попросту невозможно. Это происходит, когда:
- автомобиль попросту не заводится;
- мотор снят с транспортного средства.
В таком случае приходится мерить компрессию на холодную. При отсутствии аккумулятора подсоединяется пусковое устройство. Процедура не отличается от вышеописанной абсолютно ничем. Однако показания компрессионного прибора априори будут ниже из-за наличия тепловых зазоров в моторе. От оптимального значения стоит отнять 25-30%.
Если под рукой нет специализированных приборов, то можно проверить наличие компрессии в домашних условиях. В свечной колодец вставляется плотная тряпка и проворачивается стартер. Исправный двигатель при должной компрессии попросту вытолкнет ее за счет создавшегося давления. Некоторые умельцы даже создают свои самодельные компрессометры, однако их исправность вызывает сомнения.
Подробнее разобраться во всех нюансах процедуры поможет видео, расположенное ниже.
Переменная степень сжатия: но как?
Зная, что степень сжатия зависит от высоты, на которой может двигаться поршень (ВМТ), тогда достаточно иметь возможность изменять длину шатунов (это «стержни», удерживающие поршни и соединяющие их с коленчатый вал). Система, изобретенная Infiniti, поэтому изменяет эту высоту благодаря электромагнитной системе, поэтому шатуны теперь можно выдвигать! Затем два возможных соотношения изменяются от 8: 1 до 14: 1, после чего смесь газа и топлива может быть сжата до 8 или 14 раз, что дает отличную разницу!
Речь идет о подвижном коленчатом валу, ценители быстро заметят, что он не похож на то, что мы привыкли видеть.
В этом отличие от обычного двигателя, шатуны которого представляют собой простые стержни, соединенные с коленчатым валом.
Вот две метки, обозначенные Infiniti для обозначения двух возможных ВМТ.
При низкой нагрузке соотношение будет максимальным, то есть 14: 1, в то время как при высокой нагрузке оно снизится до 8: 1, чтобы избежать самовозгорания до того, как свеча зажигания выполнит свою работу. Поэтому мы должны ожидать увидеть экономию, когда у вас легкая нога, при спортивном вождении в конечном итоге ничего не меняется, поскольку компрессия снова становится «нормальной». Еще неизвестно, будет ли этот тип подвижного шатуна надежным в долгосрочной перспективе, потому что добавление подвижных частей всегда рискованно …
Все комментарии и реакции
Dernier комментарий опубликован:
Продолжение 2 Commentaires :
Lili (Дата: 2017, 05:30:18) |
Привет, Спасибо за все ваши статьи, которые очень хорошо объяснены и многому меня научили. Если я правильно понял, бензиновые двигатели теперь оснащаются непосредственным впрыском, как и у дизелей. Так почему же мы продолжаем «контролировать» степень сжатия, чтобы предотвратить самовоспламенение, когда сжатый воздух не содержит топлива? Il Я. 5 реакция (и) на этот комментарий:
(Ваш пост будет виден под комментарием) |
Написать комментарий
Что вы думаете о радарах светофора?
Как проверить компрессию в двигателе
Компрессия – это максимальная величина давления, созданного движением поршня в отдельно взятом цилиндре двигателя при холодной прокрутке.

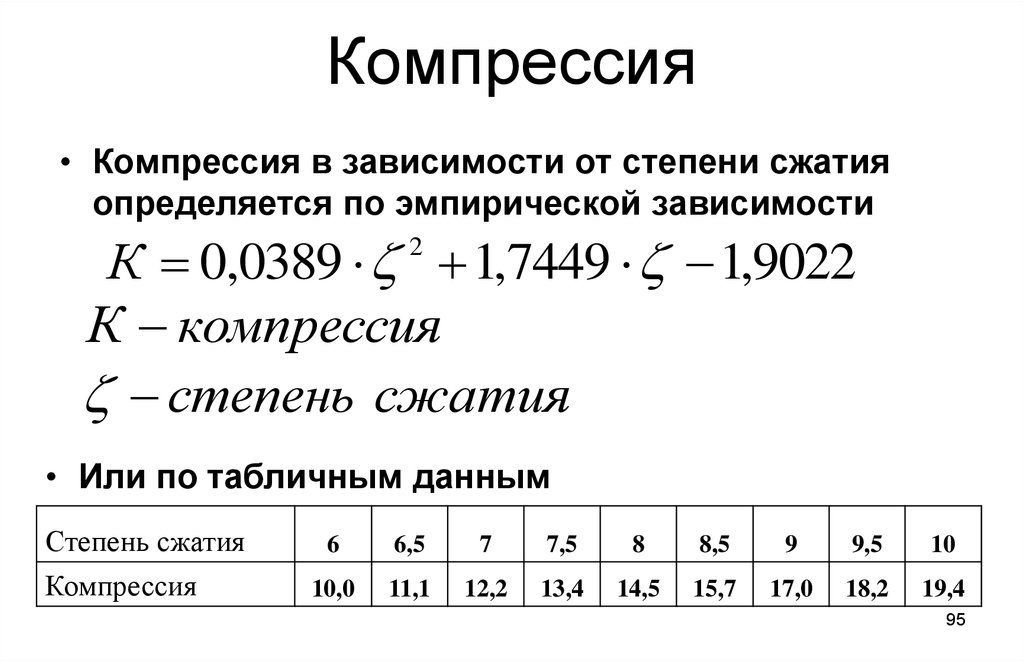

Она напрямую зависит от такого показателя, как степень сжатия, являющегося величиной, равной отношению объема цилиндра к объему его камеры сгорания.
По компрессии можно судить о состоянии деталей поршневой группы, так как низкое давление в камере сгорания – это прямое свидетельство их износа.
Зачем нужно проверять
Измерять компрессию рекомендуется хотя бы раз на каждые 15-20 тыс. км пробега. Ее отклонение в меньшую сторону приводит к тому, что топливная смесь не сжимается до необходимого уровня, и воспламеняется с замедленным темпом, вследствие чего двигатель перегревается, а его мощность существенно снижается.
Повышенная компрессия, наоборот, является причиной раннего воспламенения смеси, вследствие чего она детонирует, создавая дополнительные нагрузки на элементы поршневой.
При разности компрессии в цилиндрах одного двигателя воспламенение смеси будет происходить с разной интенсивностью, создавая дисбаланс в слаженной работе поршней и распределительного вала (валов).
К чему приводит низкая компрессия
Чаще всего компрессия в цилиндрах не увеличивается, а уменьшается. Это может быть следствием:
- износа или повреждения компрессионных колец;
- износа или прогорания клапанов;
- повреждения прокладки ГБЦ;
- трещины в ГБЦ.
Эти неполадки могут стать причиной:
- уменьшения мощности двигателя;
- ухудшения динамических показателей;
- увеличенного расхода топлива;
- «выгона» масла в корпус воздушного фильтра (в карбюраторных двигателях);
- попадания масла внутрь камер сгорания (мотор «ест» масло, что характеризуется сизым дымом выхлопа).
Обнаружив в своем авто перечисленные признаки, будьте готовы как минимум к замене поршневой, как максимум – капремонту двигателя. Но прежде чем приступать к его ремонту, стоит убедиться в том, что компрессия действительно низкая.
Как и чем измерить
Компрессометр
Измеряют компрессию специальным прибором – компрессометром. Он представляет собой манометр со шлангом, на конце которого находится штуцер, либо металлический с резьбой под свечное отверстие, либо же резиновый в виде конуса.
Процесс измерения компрессии при помощи компрессометра заключается в помещении штуцера в свечное отверстие и прокручивании коленвала стартером до достижения максимального давления.
Компрессию в цилиндре также можно не измерить, а проверить и сравнить с другими цилиндрами.
Для этого выкручивают все свечи кроме одной, и вручную (ключом за гайку крепления шкива генератора) проворачивают коленвал до достижения поршнем верхней мертвой точки.
Потом таким же образом проверяют второй цилиндр, третий и четвертый, и сравнивают приложенные усилия. Конечно, такой способ не сравнится с измерением при помощи компрессометра, однако может помочь понять, в каком из цилиндров возникла проблема.
Какой должна быть компрессия в автомобилях ВАЗ
Средний показатель компрессии для нефорсированных двигателей ВАЗ составляет 8-9 атмосфер, для форсированных, с уменьшенной камерой сгорания – 11-13 атмосфер.
Для того, чтобы точно определить нормативный показатель компрессии, воспользуйтесь таблицей, в которой указана степень сжатия в цилиндрах восьми- и шестнадцатиклапанных двигателей ВАЗ.
| Количество клапанов | 16 | 16 | 8 | |
| Объем двигателя, л | 1,5 | 1,6 | 1,5 | 1,6 |
| Диаметр цилиндра/ход поршня, мм | 82/71 | 82/75,6 | 82/71 | 82/75,6 |
| Степень сжатия | 10,5 | 10,3 | 9,9 | 9,6 |
Как проверить самому
Имея под рукой компрессометр и помощника, замерить компрессию не составит никакого труда.
- Прогрейте двигатель до рабочей температуры.
- Перекройте поступление топлива в цилиндры. Для карбюраторных – отсоедините шланг, идущий от карбюратора к топливному насосу, для инжекторных – извлеките предохранитель топливного насоса и дайте двигателю поработать, пока не израсходуется топливо из системы.
- Отсоедините все высоковольтные провода от свечей.
- Выкрутите первую свечу, и вставьте на ее место штуцер компрессометра.
- Попросите помощника запустить стартер на несколько секунд, пока стрелка манометра не перестанет двигаться вверх.
- Снимите показания манометра и сравните их с нормативными.
- Ту же процедуру проведите для всех цилиндров. Сравните показатели компрессии в цилиндрах.
Заключение
Получив неутешительные результаты измерений, предварительно оцените состояние поршневой. Можно также посоветоваться со специалистами, а также продиагностировать двигатель на СТО. Если диагноз с износом деталей элементов поршневой группы подтвердится – не тяните с ремонтом.
«Питер — АТ» ИНН 780703320484 ОГРНИП 313784720500453
Измерение компрессии на дизельном двигателе
Компрессию дизеля измеряют в том случае, если дизельный двигатель стал плохо заводиться «на холодную» или «горячую» без других явных причин. Замер компрессии дизельного мотора осуществляют после исключения неисправностей системы топливоподачи, стартера, АКБ, свечей накаливания и других элементов.
Дизельный мотор в исправном состоянии имеет компрессию приблизительно 30 кг/кв. см. Дизель относительно нормально заводится при показателе компрессии до 24 кг/кв. см. Замер компрессии дизельного двигателя осуществляют через свечные колодцы свечей накаливания. Вторым способом замерить компрессию дизельного двигателя становится решение открутить топливные форсунки. Для замера компрессии дизеля необходимо иметь компрессометр (особый манометр) и выполнить следующие рекомендации:
- Прогреть дизельный мотор до рабочей температуры, так как на холодном ДВС рабочая топливно-воздушная смесь не имеет свойств к расширению от нагревания. Результатом станет заниженная компрессия дизеля при замере «на холодную».
- Дроссельную заслонку необходимо полностью открыть, отпустив управление дросселем до максимума. Открытие дроссельной заслонки позволит камере сгорания двигателя в ВМТ хода поршня заполниться рабочей смесью до конца. Если это требование не учесть, тогда создастся вакуум, сжатие будет происходить при более низком давлении сравнительно с атмосферным. Результатом станет неверный показатель, а компрессия станет заниженной.
- Для многоцилиндровых ДВС необходимо выкручивать свечи накала из всех цилиндров мотора. Это необходимо для того, чтобы энергия, поступающая от стартера на коленвал двигателя, не тратилась на сжатие топливно-воздушной смеси в тех цилиндрах, где замер компрессии не производится. Игнорирование этого аспекта приведет к тому, что показатель компрессии в тестируемом цилиндре будет снижен.
- Измерять компрессию дизеля нужно от стартера. Аккумулятор должен быть нормально заряжен. Медленное вращение коленвала двигателя означает, что газы из рабочей камеры частично прорвутся через замки колец, а также через щели от неполного прилегания клапанов. Результат — показатель компрессии занижается.
- Использование кик-стартера и сильная раскрутка коленвала приведет к ударному сжатию, при котором компрессия дизеля окажется завышенной.
Какая должна быть компрессия
Для выявления момента предельного износа деталей двигателя, нужно знать допустимые значения давления. Оно связано со степенью сжатия прямо пропорционально – чем больше, тем выше давление.

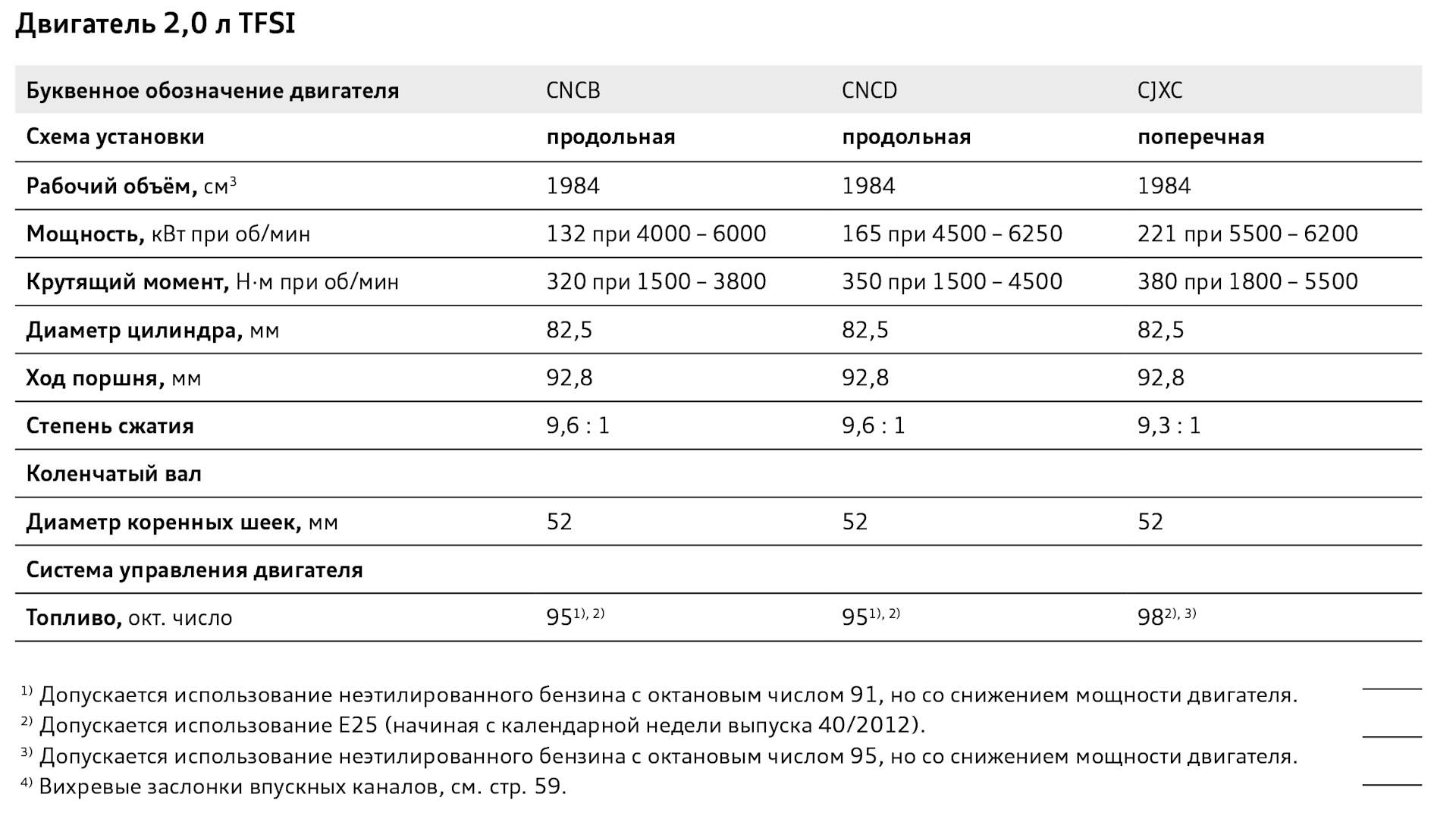

Сегодня можно встретить в эксплуатации 3 типа двигателей с отличающимися характеристиками:
- Старые моторы с небольшой степенью сжатия – до 8,5.
- Бензиновые современные двигатели, в которых топливовоздушная смесь уменьшается в объеме до 9-11 раз.
- Дизельные моторы, способные сжать топливную смесь от 16 до 24 раз.
Камера сгорания двигателя, работающего на дизельном топливе, характерна небольшим объемом. Поэтому мотору не требуется электрическая искра, достаточно сильного сжатия.
На величину компрессии влияют разные факторы:
- герметичность посадки клапанов;
- трещины в посадочных местах клапанов;
- наличие смазки в цилиндрах;
- износ колец;
- износ деталей цилиндропоршневой группы.

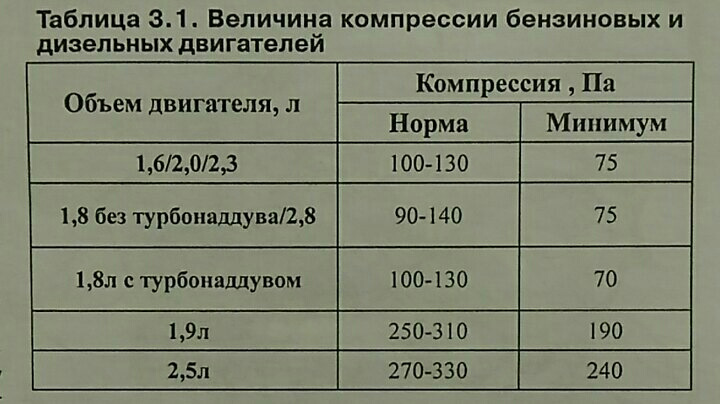

Норма и минимум
Путем испытаний получены данные оптимального давления в цилиндрах для разных типов моторов. Когда двигатель достиг рабочей температуры, аккумулятор полностью заряжен, то компрессия должна быть:
- На старых моторах, оснащенных карбюраторами, наименьшее значение – 1 мегапаскаль. В старых единицах – 10 бар. Если двигатель новый, то давление может достигать 13 бар.
- Оптимальное давление в бензиновом моторе – 1,5 мегапаскалей. Минимальный уровень – 1,1 МПа.
- Для дизеля нормальное значение – 2,4-3 МПа.
Если точнее определить указанный коэффициент, то для 4-тактных бензиновых моторов он находится в пределах 1,2-1,3, для дизеля – 1,7-2.
Признаки плохой компрессии
Выявление нижнего предела компрессии свидетельствует о повышенном износе двигателя. Между кольцами поршня и цилиндром происходит трение, которое увеличивает зазор между деталями. По этой причине компрессия снижается.
По следующим признакам можно определить, что компрессия недостаточна:
- Из сапуна выходит много дыма. Это клапан, который служит для отвода картерных газов инжекторных и карбюраторных моторов.
- Снижение мощности силового агрегата, особенно заметное на небольших двигателях.
- Из выхлопной трубы выходит много дыма, так как моторное масло сгорает в большом объеме.
- Большой расход масла из-за износа маслосъемных колец и колпачков.
Если замечен хотя бы один из указанных признаков, то есть повод провести полную диагностику двигателя. Это позволит вовремя принять меры по восстановлению его работоспособности.
Если рассматривать причины снижения компрессии, то можно выделить основные:
- Эксплуатация автомобиля на непрогретом моторе, поломка термостата.
- Перегрев силового агрегата.
- Применение смазки низкого качества.
- Несвоевременно проводится техобслуживание и замена масла.
- Выработан срок службы двигателя.
Если прогорела прокладка головки, повреждены клапаны, то замена смазки не поможет. В этих случаях потребуется ремонт двигателя с заменой деталей поршневой группы и других элементов.
Допустимая разница компрессии в цилиндрах
Если измеренная компрессия отличается в цилиндрах, то это усложняет дело. Двигатель придется разбирать и проводить капитальный ремонт. Потребуется не только замена колец, клапанов и уплотнительных колпачков.
Компрессия меньше минимального значения в одном цилиндре означает, что есть дефекты в поршне или цилиндре. При этом обычно меняют все элементы цилиндропоршневой группы, иначе разница в компрессии останется, и проблема не уйдет.
Нормальной величиной считается давление 10-12 бар, в зависимости от модели автомобиля и двигателя. Но также установлена допустимая разница компрессии в разных цилиндрах. Например, во 2 и 3 цилиндрах эта величина может быть ниже на 0,5 бар, что вполне допустимо. Она зависит от нагрузки на поршни – где больше, там износ выше.
Совет!
Если давление в разных цилиндрах отличается намного, например, на 3 или 4 атмосферы, то это ненормально. Мотор при этом будет работать с перебоями. Такое может произойти сразу в нескольких цилиндрах, что приближает проведение капитального ремонта.
Компрессии
Проверку компрессии (давление в конце такта сжатия) в цилиндрах двигателя проводят компрессометром КИ-861 или другой марки.
Составные части компрессометра КИ-861 (рис. 6.2.): корпус 2, манометр 1, стержень 5, фланец 6, дистанционная втулка 7, наконечник 8. Для автоматической фиксации максимальных показаний манометра служит обратный клапан 4. Сброс давления в корпусе осуществляют выпускным вентилем 3.
Для определения компрессии в дизельных двигателях применяют прибор в сборке, показанной на рисунке, манометр со шкалой да 4 МПа. При определении компрессии в карбюраторном двигателе в корпус вворачивают манометр со шкалой до 1,5 МПа, выворачивают стержень 5 и на его место вставляют коническую резиновую пробку с каналом по ее оси.
Рис.6.2.Компрессометр КИ-861 1 – манометр; 2- корпус;3 – вентиль выпускной;4 – обратный клапан;5 – стержень; 6 – фланец;7 – дистанционная втулка;8 – наконечник.
Порядок выполнения измерений: запускают двигатель и прогревают до температуры охлаждающей жидкости 70…90˚C. Выворачивают свечи зажигания на карбюраторном двигателе или снимают форсунки на дизельном двигателе, на их место устанавливают компрессор с открытым открытым впускным вентилем 3.
На карбюраторном двигателе полностью открывают воздушную и дроссельную заслонки; на дизельном выключают подачу топлива. Проворачивают коленчатый мал двигателя пусковым устройством, при устойчивой частоте вращении закрывают выпускной вентиль и, как только стрелка манометра достигнет максимума и остановится, записывают показания манометра. Сбрасывают давление в приборе вентилем. Для уменьшения ошибки в показаниях компрессометра измерения производят трехкратно.
С учетом давления воздуха в камере сжатия состояние компрессии оценивают по данным таблицы 6.2
Для анализа состояния цилиндро-поршневой группы используют значение разности давлений ΔPi в проверяемом цилиндре Рi и средним давлением в остальных цилиндрах Рср:
Если ΔРi больше 0,2 МПа в дизельном двигателе (больше 0,08 МПа в карбюраторном двигателе), то неисправен данный проверяемый цилиндр.
Низкая компрессия во всех цилиндрах при разности давлений меньше указанной выше указывает на износ поршневых колец
Таблица 6.2. — Давление сжатия в цилиндрах двигателя
| Марка двигателя | Давление сжатия, МПа | |
| нового | предельно наношенного | |
| СМД-60; СМД-62 | 2,9 | 1,4 |
| А-41; А-О1 | 2,8 | 1,5 |
| Д-240; Д-240Т | 2,95 | 1,7 |
| Д-65Н; Д-37Н | 2,2 | 1,3 |
| КаМАЗ-740 | 3,0 | 1,6 |
| ЯМЗ-238 | 2,9 | 1,4 |
| ЗМЗ-53 | 1,3-1,4 | 0,75-0,73 |
| ЗИЛ-130 | 1,3-1,4 | 0,75-0,85 |
| 412Э; 412ДЭ | 1,4-1,6 | 1,0-1,1 |
| ВАЗ | 1,43-1,53 | 1,0-1.1 |
Для выяснения причин недостаточной компрессии заливают 20-50 см 3 чистого масла для двигателя в цилиндр с пониженной компрессией и вновь проводят измерение. Более высокие показания компрессометра в этом случае чаще всего свидетельствуют о неисправности поршневых колец. Если же величина компрессии остается без изменений, то это указывает на неплотное прилегание рабочей фаски клапанов и их седлам или на повреждение прокладки головки цилиндров.
