Коробка передач ЗФ (ZF): механические и автоматические трансмиссии

Ввод автомобиля в эксплуатацию при низких температурах

Коробка передач заполняется маслом согласно спецификации смазочных материалов ZF TE-ML 02. При температурах ниже -15 °С следует проверить, подходит ли масло согласно спецификации смазочных материалов TE-ML 02. При необходимости сменить масло в коробке передач. Альтернативным вариантом является подогрев перед пуском двигателя, это может осуществляться, например теплым воздухом, температура которого на коробке передач не должна превышать 130 °С.

ОПАСНОСТЬ При выходе из автомобиля с работающим двигателем закройте стояночную тормозную систему. Это препятствует случайному укатыванию автомобиля.

УКАЗАНИЕ • Обязательно соблюдайте предписания изготовителя транспортного средства.

Парковка автомобиля при низких температурах

При температурах ниже 0 °С при парковке автомобиля следует обратить внимание на то, чтобы коробка передач была включена на медленную группу демультипликатора (рычаг переключения в положении 1-ой скорости или в нейтральном положении прохода 3/4). Двигатели КАМАЗ

Двигатели КАМАЗ

Покупайте запчасти у нас :

Комплектуем заявки любой сложности, конкурентные цены, система скидок от объема.

Мы даем понятную гарантию качества запчастей от производителей

Оперативная доставка по России

Звоните по телефону (900) 323-41-41, или напишите на Потребуется информация: модель авто, год выпуска, модель агрегата, класс Евро.

Возможные поломки и руководство по ремонту

КПП ZF 9s1310 может встречаться на КамАЗ-65115, который отличают высокие показатели надежности. Коробка позволяет повысить ходовые характеристики транспортного средства. Благодаря ей, значительно увеличивается эффективность использования мощности мотора. Надежностью отличается пневматический привод демультипликатора. Помимо КамАЗ 65115, данный тип КПП может устанавливаться на моделях 65116, 53605. Какие могут возникнуть неполадки с коробкой ZF?

Одна из проблем с КПП ZF – трудность смены передач. Устранить данное проявление представляется возможным путем регулировки клапана, к которому подключен делитель. В противном случае может возникнуть поломка синхронизатора. На клапане не должно отмечаться никаких загрязнений.

При поломке синхронизатора делителя КПП отмечается затрудненное включение передач. Необходимо проверить состояние первичного и вторичного вала, относящихся к ним механизмов. Специально для этого требуется переборка коробки. Данную процедуру стоит доверить профессионалам. Обнаруженные изношенные запчасти подлежат замене.

В проверке коробка нуждается, если стали появляться посторонние звуки, шумы. Как правило, это связано с износом установленных в ней запчастей. Поломка подшипников, шестерен возникает после длительной эксплуатации транспортного средства. После того как была осуществлена разборка коробки, требуется подвергнуть ее составляющие элементы очистке. Сапун не должен иметь загрязнений.

Помимо естественного износа частей КПП, поломка составляющих элементов трансмиссии возникает в результате механических повреждений, может выйти из строя демультипликатор, делитель. При ремонте с данным типом коробки следует применять оригинальные запчасти. Количество затраченного времени на выявление и устранение неполадки в коробке находится в зависимости от характера присутствующей неисправности.

Приводит к преждевременным поломкам недостаточное количество трансмиссионного масла. Несвоевременно замененная жидкость в КПП в скором времени приведет к дорогостоящему капитальному ремонту.

Автомобили и легковые автомобили

Они могут использоваться в легковых автомобилях или легких коммерческих транспортных средствах, таких как автофургоны .

Механические трансмиссии

4-х ступенчатая продольная

• S4-12 – Lotus Elite type 14 (опция) , Autocars / Reliant Sabra sports
• S4-18 – Bedford Ван , Opel Blitz Van
• 4 DS-10 – Трансмиссия на фургонах Hanomag F20-F36 и Mercedes L206 / L306 / L307 FWD
• 4 DS-10/2 – Трансмиссия на фургонах Hanomag F20-F36 и Mercedes L206 / L306 / L307 FWD

5-ступенчатая продольная

• 5 DS 25 – коробка передач, установленная на Ford GT40 MK1 и MK3, De Tomaso Mangusta , De Tomaso Pantera , Maserati Bora , Lancia 037 , BMW M1 ,
• 5 DS 25 – трансмиссия, установленная на Michelotti Pura с 1988 г. по настоящее время
• S5D 310Z – установлен на
• S5D 320Z – установлен на BMW E36 328i
• S5-16
• S5-17
• S5-18 – Alfa Romeo Alfa 6 , BMW 2002 turbo , Fiat Dino , Fiat 130 , Maserati Biturbo , Maserati Quattroporte , Opel Kadett C GTE , Talbot Sunbeam Lotus , Renault Master van
• S5-20 – Maserati Mistral , Maserati Sebring , Maserati Mexico , Maserati Quattroporte I , Mercedes-Benz W112 и Mercedes-Benz W113
• S5-325 – Aston Martin DB5 DB6, Maserati Ghibli, Iso
• S5-24 – Aston Martin DBS , Maserati Quattroporte III
• S5-31
• S5-39 – BMW 3 серии (E46) , BMW 5 серии (E39) , BMW 7 серии (E38) , BMW X5 (E53)
• С5-42 – 1987–1995 гг.
• S5-47 – 1996 – настоящее время

6-ступенчатая продольная

• S6-37 – (BMW 3 серии (E46), 4 серии, 5 серии, 6 серии)
• S6-40 – 1989–1996 (Lotus Carlton / Omega, Chevrolet Corvette, VN Holden Commodore SS Group A)
• S6-45 – (Jaguar F-Type V6, BMW 135i / 235i / 335i)
• S6-53 – (Alfa Romeo Giulia Quadrifoglio , Jaguar S-Type Diesel, Land Rover Discovery 3/4, BMW 5 series E60 530d)
• S6-650 – ( пикапы Ford F-Series Super Duty, пикапы GM 2500HD и 3500)

S7-45 – Приложения Porsche

Автоматические трансмиссии

3-х ступенчатый авто

• 3HP12 – продольная, первая АКПП ZF для легковых автомобилей 1965–1977 гг.
• 3HP20 – продольный 1967– ??
• 3HP22 – продольный 1975–1990
• 3HP22 – поперечный

4-ступенчатая автоматическая

• 4HP14 – поперечный 1987–2001 гг.
• 4HP16 – поперечный 2004–2008 гг.
• 4HP18 – продольный 1987–1998
• 4HP18 – поперечный 1987–1999
• 4HP20 – поперечный с 1995 г. по настоящее время
• 4HP22 – продольный 1980–2003 гг.
• 4HP24 – продольный 1987–2004 гг.

6-ступенчатая автоматическая

• 6HP19 – продольная уменьшенная версия 6HP26
• 6HP21 – продольный 2 поколения от 6HP19 2007 – ???
• 6HP26 – продольный 2000 – ???
• 6HP28 – продольный 2 поколения от 6HP26 2007 – ???
• 6HP32 – продольная увеличенная версия 6HP26
• 6HP34 – продольный 2-го поколения 6HP32 (планировался, но в производство так и не пошел)

7-ступенчатое двойное сцепление

7DT – продольный 2009 – ??? (два варианта коробки передач с двойным сцеплением Porsche PDK ):

Первый вариант, 7DT-45, использовался в моделях 911 Carrera , 2009 997 Carrera и Carrera S; 2009 Cayman и Boxster, а также версия с более высоким крутящим моментом, 7DT-70 в 911 Turbo 2010 года.

Второй вариант, 7DT-75, используется в Panamera и Macan .

8-ступенчатое двойное сцепление

8DT – продольный с 2016 г. по настоящее время Коробка передач с двойным сцеплением Porsche PDK запускается в 2016 г. Panamera Bentley Continental GT (MY2018) также получает ее версию. Лимитированная серия Aston Martin Valhalla V6 Hybrid.

В цехах, где производятся КПП ZF

Сейчас сборочный завод ZF Friedrich-shafen AG – одно из крупнейших промышленных предприятий Германии. Одна из самых сильных сторон деятельности компании ZF – механические и автоматические коробки передач (КПП), которые здесь выпускаются для грузовых автомобилей и автобусов. Разработкой, испытаниями и доводкой КПП занимается исследовательский центр, находящийся рядом с аэродромом, с которого 90 лет назад поднимались первые дирижабли графа Цеппелина. Сложные испытательные стенды, на которых новые КПП ZF проходят многочасовые испытания, работают в автоматическом цикле без участия инженеров. Результаты тестов, по которым разрабатываются программы внесения изменений в конструкцию узлов и агрегатов, обрабатываются также в автоматическом режиме.

В производственной программе компании ZF три семейства КПП для коммерческого транспорта: механические представлены серией Eco, автоматические – AS-Tronic. Автоматические КПП ZF семейства Ecomat-2 предназначены для автомобилей специального назначения и автобусов.

Механические коробки передач выпускаются компанией ZF более 80 лет. Серия Есо признана многими автомобилестроительными компаниями, выпускающими грузовые автомобили всех категорий полной массой от 6 до 60 т.

«Автоматы» тоже не новинки на конвейере во Фридрихсхафене – первая серийная автоматическая коробка появилась здесь 40 лет назад.

Технические характеристики

ZF 9S1310 Ecomid

• Количество передач — 9
• Крутящий момент – 1300 Нм.
• Передаточное отношение:
  • 1-я – 9,48;
  • 2-я – 6,58;
  • 3-я – 4,68;
  • 4-я – 3,48;
  • 5-я – 2,62;
  • 6-я – 1,89;
  • 7-я – 1,35;
  • 8-я – 1,00;
  • 9-я – 0,75;
  • задний ход – 8,97
• Масса – 190 кг.
• Давление воздуха – 10 бар.
• Угол наклона – 3 град.
• Цена:
  • Новая – 380 тыс.руб.
  • Восстановленная – 240 тыс.руб.
• Применимость: Камаз 65115, 65116, 65117, 53605, 5308.

ZF 16S1650 (16S1820) Ecosplit

• Количество передач — 16
• Крутящий момент – 1850 Нм.
• Передаточное отношение:
  • 1-я – 16,47;
  • 2-я – 13,79;
  • 3-я – 11,32;
  • 4-я – 9,48;
  • 5-я – 7,79;
  • 6-я – 6,52;
  • 7-я – 5,48;
  • 8-я – 4,58;
  • 9-я – 3,59;
  • 10-я – 3,01;
  • 11-я – 2,47;
  • 12-я – 2,07;
  • 13-я – 1,70;
  • 14-я – 1,42;
  • 15-я – 1,20;
  • 16-я – 1,0;
  • задний ход 1 – 15,42;
  • задний ход 2 – 12,91;
• Масса – 290 кг.
• Давление воздуха – 10 бар.
• Угол наклона – 3 град.
• Цена – от 160 т.р. за восстановленную.

Это интересно: Пошаговые инструкции по регулировке клапанов двигателей Cummins на КамАЗах: познаем вопрос

Как обеспечить продолжительную эксплуатацию КПП без ремонта?

Изменение рабочих свойств смазывающего материала при использовании в течение длительного времени требует регулярной замены трансмиссионной жидкости в коробке передач. Специалисты уверены, что менять масло необходимо через 60 000 км

Это максимальный пробег, а ведь еще нужно принимать во внимание условия эксплуатации автомобиля. При длительном использовании изменяется вязкость масла, в нем скапливаются продукты износа, фильтры забиваются грязью

Обязательно нужно регулярно проверять уровень трансмиссионной жидкости в КПП. Снижение уровня может быть вызвано угаром масла или проблемами с герметичностью уплотнений. Не разрешается смешивать в КПП трансмиссионные жидкости с разными свойствами и техническими характеристиками.

Рекомендуется следовать следующим правилам эксплуатации КПП, что позволит избежать возникновения неисправностей, выхода из строя и незапланированного ремонта коробки передач:

Регулярно контролировать состояние и работу радиатора охлаждения АКПП, по мере необходимости, выполнять очистку от загрязнений. Это связано с тем, что загрязненный радиатор может вызвать перегрев коробки передач. При допущенном перегреве трансмиссионная жидкость быстрее потеряет свои рабочие свойства.
Запрещено производить запуск двигателя с буксира. При попытке запустить мотор с толкача с включением сначала нейтральной передачи с переходом на первую скорость коробка передач выйдет из строя. Нужно помнить, что при переключении первичный вал не крутится, также нет нужного давления масла. Такой способ завести мотор вызовет сбои при активации соленоидов.
Обязательным условием является предварительный прогрев КПП. Различные модели коробок передач ZF могут негативно воспринимать повышенные нагрузки без предварительного прогрева. Попытка заставить работать КПП на высокой мощности приведет к тому, что в гидроблоке будут выдавлены уплотнители и сальники из-за недостаточной температуры трансмиссионной жидкости.
Запрещено использование во время движения автомобиля режима паркинга. В таких случаях повреждение получает фиксатор на селекторе переключения передач. Кроме того, зуб крепления ударит по шестеренке и металлические частицы попадут в коробку передач.
Рекомендуется избегать ситуаций, когда для прохождения участка, покрытого снегом или грязью, автомобиль начинает буксовать. В таких случаях надо вызывать эвакуатор, потому что попытка выбраться самостоятельно может привести к перегреву трансмиссионной жидкости. Также могут подгореть фрикционы или КПП перейдет в аварийный режим

Важно помнить, что переключение селектора из положения R в D и обратно нужно выполнять без спешки.
Не разрешается выполнять буксировку другого автомобиля. Рекомендуется избегать агрессивной манеры вождения или спортивного стиля

На пример, для резкого старта автомобиля некоторые водители нажимают педали тормоза и акселератора в режиме D. При отпускании педали тормоза автомобиль срывается с места. В результате происходит ускоренный износ деталей КПП.

Для недопущения перегрева коробки передач следует обеспечить свободное поступление воздуха в моторный отсек. Для этого нужно регулярно проводить проверку этого отсека.

Ecomat – коробка сама по себе

Марка Ecomat появилась в производственной программе компании ZF четверть века назад. Однако первые планетарные АКП появились еще в 1961 г. под маркой 2 НР 45. Новое поколение КПП ZF Ecomat 2 plus, появившееся пару лет назад, вобрало в себя все лучшее, что вносилось в конструкцию коробки за время ее эволюции.

Ecomat 2 plus – серия автоматических КП для автобусов полной массой до 28 т. В нее входят три ряда 4- (4НР), 5- (5НР) и 6-ступенчатых (6НР) агрегатов. Каждый из них включает три версии в зависимости от максимального передаваемого крутящего момента 1150, 1220 или 1600 Н·м. Механических аналогов «автоматы» Ecomat 2 plus не имеют. Шестиступенчатые коробки агрегатируются с двигателем, оснащенным электронной системой управления ЕЕС 12.

АКП конструктивно состоят из шести блоков, комбинация которых позволяет получать коробки с различными характеристиками. Это блоки гидротрансформатора, подачи масла, тормоза-замедлителя, планетарной передачи, отбора мощности и управления. Кроме этого коробки могут быть дополнены блокировочной муфтой и первичным тормозом-замедлителем.

Для управления АКП Ecomat 2 plus служит электронный блок EST 146/147. Это самообучающаяся система управления с расширенной программой технической диагностики и новым режимом управления «остановка – пуск». Блок способен распознать изменение внешних условий работы, исправить ошибки в процессе переключения режимов коробки, контролировать время прохождения процесса управления. Управление коробками осуществляется с помощью клавишного пульта, который можно устанавливать на панель приборов, в подлокотник кресла водителя или на отдельную консоль.

Подготовка к монтажу

• Проверьте привалочную плоскость маховика (1), ведомый (80.360) и нажимной диски сцепления и диафрагменную пружину (80.350) на наличие повреждений. При наличии повреждений узлы заменить. Перед монтажом ознакомьтесь также с указаниями по тех. обслуживанию двигателя.

023518

• Проверьте, свободно ли проворачивается внутренне кольцо подшипника маховика (2).

• Проверьте посадочные поверхности картеров маховика (3) и сцепления на наличие повреждений.

• Не допускайте ошибок соосности при введении первичного вала в подшипник маховика.

• Подшипник в маховике (2) хотя и является самоцентрирующимся, но может только частично компенсировать ошибки соосности.

023707

• Проверьте шлицы первичного вала (02.010) на наличие повреждений и удалите с них консервирующее средство.

• Диск сцепления (80.360) должен легко скользить по шлицам.

• Вилка выключения сцепления (68.100) должна свободно поворачиваться вокруг точки ее крепления.

023708

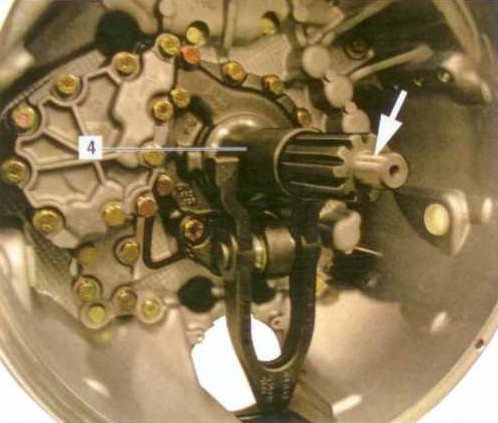

ОСТОРОЖНО

• Не смазывать крышку (4) первичного вала!

• При наличии смазки в шлицевых направляющих диска сцепления профиль шлицов первичного вала не надо смазывать.

• Посадочную цапфу первичного вала, которая входит в подшипник маховика (см. стрелку на рисунке) смазать смазочным средством Optimol Olista Longtime 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.

023709

ОСТОРОЖНО

Если в шлицевых отверстиях диска сцепления (см

стрелку) нет смазки, смазать, но осторожно: нельзя наносить слишком много смазки. Лишнюю смазку нужно удалить

При вращении центробежная сила может привести к попаданию смазки на рабочую поверхность диска сцепления, что приведет к ухудшению работоспособности сцепления.

023523

• Нет необходимости в смазывании муфты выключения сцепления (5).

023710

Если муфта выключения сцепления поставлена отдельно от коробки передач.

• У новых коробок передач или коробок передач, пришедших на замену, необходимо спять консервирующее средство с крышки (4) и с самого первичного вала.

• Внутреннюю посадочную поверхность муфты выключения сцепления (5) на крышку первичного вала (4) не смазывать. Тефлоновое покрытие!

023711

• Выкрутить четыре болта М8 (68.050) и снять цилиндр привода выключения сцепления (68.010)

023713

• Поверхность муфты выключения сцепления (5) со стороны вилки выключения сцепления (68.100; см. стрелку) обработать смазочным средством OLISTA LONGTIME 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.

Вилку выключения сцепления вставить в прорези на муфте выключения сцепления, одновременно надвинув муфту на крышку первичного вала.

• Муфта выключения сцепления (5) должна легко скользить по крышке первичного вала.

• Надвинуть муфту выключения сцепления до упора в крышку первичного вала.

023525

Что включает в себя процесс ремонта коробки передач

Ремонт трансмиссионного агрегата ZF включает в себя следующие шаги:

1. Диагностика трансмиссии. При необходимости к устройству подключается компьютерное оборудование или сканер.
2. Демонтаж и разбор агрегата для определения дефектных узлов и деталей.
3. Промывка и очистка конструктивных элементов КПП, внутренних составляющих.
4. Дефектовка деталей трансмиссии.
5. Подбор запчастей для замены и ремонта. Вместо вышедших из строя устанавливаются новые оригинальные, контрактные или работоспособные б/у детали.
6. Промывка гидротрансформаторного устройства от продуктов износа и отложений смазки.
7. Сборка трансмиссионного агрегата.
8. Залив качественной смазывающей жидкости. Для этой цели желательно использовать масло, рекомендованное заводом-производителем.
9. После ремонта и сборки производятся испытания коробки передач на герметичность.
10. Завершающим этапом является выходная проверка и тестирование агрегата.

При переборке автомата, который прошел более 200 тысяч километров, рекомендуется менять или восстанавливать гидротрансформатор. Одновременно с этим берутся другие сальники, втулки и фрикционы. Следует заменить прокладку гидравлического блока или сепараторную пластину, даже если визуально она целая, неизношенная. На некоторых моделях коробок передач ZF расходными материалами также являются коннекторы колодки электрической платы с уплотнителями и дорожками, которые имеют свойство протекать при низких температурах. Если транспортное средство длительно эксплуатируется с изношенным гидротрансформатором, который во время движения издает посторонний гул, то это может спровоцировать неисправности в работе масляного насоса и подшипникового устройства помпы.

После проведения ремонта коробки передач транспортное средство передается автовладельцу со всеми необходимыми документами, включая гарантийный талон и сертификаты качества на детали и масло.

Когда вес имеет значение

В семейство самых больших механических КПП ZF Ecosplit входят две модели – 12- и 16-ступенчатая. Первая предназначена для эффективной передачи крутящего момента в диапазоне 1200…2250 Н·м, а более мощная вторая передает до 2750 Н·м. Они выпускаются в версиях direct drive (DD) или overdrive (OD). За 25 лет выпуска коробок этой серии ими оснащено более 1 млн грузовых автомобилей. Шестнадцатискоростные КПП ZF выпускаются четырех типов: 16S151, 16S181, 16S221, 16S251. Коробка передач ZF Ecosplit состоит из 4-скоростного редуктора, делителя передач, установленного спереди, и планетарного демультипликатора, установленного сзади, который служит для удвоения числа передач для движения вперед с 4 до 8. Делитель передач еще раз удваивает эти 8 передач. Он имеет две передачи (низшую и высшую), используя пары шестерен постоянного зацепления – одну или две. Таким образом, коробка всего имеет 16 передач вперед с небольшой разницей передаточных отношений между соседними передачами и 2 – назад. Небольшая разница передаточных отношений соседних пар коробки Ecosplit позволяет выбрать оптимальный режим движения в экономичном диапазоне числа оборотов двигателя. Кроме того, это облегчает управление КП и снижает уровень шума.

При схеме переключения «два Н» каждая из 8 передач для движения вперед и задний ход имеет свое собственное положение, изображенное на схеме. Нейтральные положения на линиях 3…4-й и 5…6-й передач.

Передачи делителя (B или Н) предварительно выбираются переключателем, кран срабатывает при выжимании сцепления. Разные усилия сопротивления пружин позволяют водителю хорошо чувствовать процесс переключения.

Коробки передач Ecosplit третьего поколения отличаются универсальностью применения и совместимостью с большим числом дополнительных агрегатов. Их можно, например, совместить с гидромуфтами WSK 400 или 440 и со встроенным вторичным замедлителем. КПП ZF Ecosplit могут поставляться со встроенными системами замедления Interder-2. Коробки этого семейства, наиболее полно отвечающие условиям эксплуатации грузовых автомобилей отечественного производства, применяются на автомобилях Минского автомобильного и Минского колесных тягачей заводов, «Яровитах», КамаАЗах, УралАЗах.

Разрабатывая автоматические КП (АКП) для тяжелых грузовых автомобилей, компания ZF спроектировала агрегаты, совмещающие отработанную технологию производства трансмиссий и современные электронные средства управления. Семейство автоматических коробок передач для автомобилей полной массой более 16 т называется AS-Tronic. Их конструкция позволяет водителю в любой момент перейти с автоматического режима работы трансмиссии на ручной и обратно.

В семейство входят два типа КПП ZF – 12-ступенчатая 12 AS 2301 и 16-ступенчатая 16 AS 2601. Первая комплектуется с силовыми агрегатами мощностью до 450 л.с. и крутящим моментом до 2300 Н·м. Вторая позволяет передавать момент до 2600 Н·м и мощность до 550 л.с. Конструктивно обе коробки выполнены по схеме с двумя промежуточными валами, встроенным делителем и планетарным демультипликатором.

Электронный блок управления КП постоянно связан с системами EDC, ABS, ASR через шину управления CAN.

В зависимости от замысла конструктора и дизайнера управление трансмиссией может осуществляться либо обычным рычагом, комбинацией рычага и переключателя режимов или рычагом, установленным на рулевой колонке. Оно включает комплекс самодиагностики с отображением состояния трансмиссии и выбранной передачи на информационном дисплее.

Коробки можно комплектовать валами отбора мощности с приводом от сцепления или выходного вала КП. Их также можно дополнять интардером, развивающим тормозную мощность до 500 кВт. В интардере нет вспомогательного контура циркуляции охлаждающей жидкости, а для охлаждения гидравлической жидкости используется встроенный теплообменник.

Когда необходим ремонт грузовой трансмиссии?

1. Видны подтеки масла на коробке;

2. Слышны посторонние звуки (трещание, скрежет и прочее) при включении передач;

3. Переключение передач требует дополнительных усилий от водителя;

4. Самопроизволное переключение передач или выключение во время движения;

5. Коробка сильно греется.

Как только водитель заметил данные первые признаки неисправности, мы рекомендуем остановиться и проконсультироваться у нас, позвонив по номеру телефона или записаться на диагностику грузовика в наш сервисный центр. Делаем ремонт КПП ZF быстро и предоставляем гарантию на работы.

Каждый производитель прописывает в технической документации пробег автомобиля после которого необходимо проводить ТО, для того чтобы предотвратить в дальнейшем серьезную и дорогостоящую поломку грузовой коробки

Также очень важно контролировать уровень масла

Интервалы смены масла:

• В средних широтах, при умеренной температурной (погодной) нагрузке — через 90000 км или ежегодно.
• В условиях повышенной температурной (погодной) нагрузке — через 45000 км или при длине пробега 1000 ра­бочих часов, минимум одинраз в год.

Этапы проведения ремонта

1. Снятие коробки;
2. Разборка грузовой КПП ZF;
3. Мойка деталей и проведение ультразвуковой чистки;
4. Диагностика деталей на уровень износа и возможность ее дальнейшей эксплуатации. При необходиости производится замена всей или части механики трансмиссии;
5. Сборка деталей;
6. Установка коробки передач с проведением заправки техническими жидкостями и калибровкой ПГУ (при необходимости).
