Особенности и назначение кулисы на ВАЗ-2110
Проще всего ознакомиться с принципом действия кулисы, изучив фото-чертеж изделия. Данный функциональный агрегат напрямую связан с работой КПП и посредством рычажной передачи позволяет переключать шестерни ведомого вала. Тем самым водитель может менять передаточное число ведущего и ведомого валов коробки передач. Ни для кого не секрет, что благодаря этому можно менять скорость движения автомобиля и соответственным образом настраивать крутящий момент, создающий тяговую силу на приводной вал колес. Благодаря кулисе также включается задний ход и может быть полностью заблокировано движение автомобиля.
ВАЗ 2110 кулиса
Естественно, кулиса играет одну из ключевых ролей в системе управления автомобилем. Если рычаг переключения скоростей неисправен — полноценное езда в реальных дорожных условиях затрудняется, а бывает, что и вовсе становится невозможной. К сожалению, ломаться данный функциональный агрегат может весьма часто. Наверняка, вам будет интересно знать, почему это происходит и как вовремя предупредить неисправность кулисы. Этим вопросам посвящен следующий раздел нашей статьи.
Замена кулисы авто, устранение люфта
Конструкция приспособления передвижения рычага скоростей изобретена с целью бесперебойной работы коробки передач. Ремонт кулисы можно выполнить самому либо с привлечением напарника для удобства. Большинство автолюбителей склонно к замене стандартной кулисы на короткоходную. Установка короткоходной кулисы — вид тюнинга, позволяющий сократить предел движения рычага переключения передач.
При использовании такой кулисы переключение передач происходит четко, быстро. Процесс замены обычной кулисы на короткоходную достаточно прост. Нужно выполнить поднятие крепления железной палки, проходящей от КПП к рычагу переключения в салоне. В этом случае снимать кулису необязательно, требуется лишь разобрать шаровидную опору.
Затем разжать железное кольцо до расхождения пластиковых лапок и освобождения шарика. После этого ослабить хомут возле коробки передач, отсоединить тягу и затащить ее посредством грязезащитного чехла. Находясь в яме, срезать детали и приварить трубу в тягу, толщиной не более 2-3 мм, и кусок листового металла, 5-6 мм. Тягу, как правило, отрезают на 2-4 см.
Более простой вариант, но достаточно дорогостоящий вариант — приобретение новой тяги. Короткоходная кулиса стоит около 700 рублей.
Большой люфт на кулисе — это болезнь рассматриваемой модели автомобиля, причиной является родной карданчик кулисы КПП. Чтобы выполнить ремонт, необходимо приобрести сам карданчик. Для этого автомобиля подойдет от Калины, его приобретают совместно с пыльником. Для самого ремонта необходим минимум инструментов: ключи на «13» и на «10», отвертка и молоток.
Ремонт или замену проводят на смотровой яме либо подъемнике. Вам понадобится содействие помощника для последующего выполнения регулировки кулисы рычага переключения. Используя два ключа на «13», растягивают хомут на тяге и стягивают привод со штока кулисы. Отверткой отодвигают пыльник к КПП или удаляют совсем.
Откручивают болт и сбивают карданчик слабыми ударами молотка. Установку нового проводят в обратной последовательности, то есть сначала надо надеть пыльник, а карданчик — на вал. После точного совпадения болта с углублением на валу — надеть пыльник на кардан кулисы.
Установка короткоходной кулисы на Лада Приора
Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.
Как установить короткоходую кулису своими руками:
Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.
Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на «13»).
Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.
Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить.
Немного терпения и стопорное кольцо снято.
Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.
Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть — с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.
Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.
На фото короткоходная кулиса снизу и стандартная кулиса сверху.
Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на «10» выкручиваем болт слева на карданчике.
Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.
Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.
Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.
Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.
Собираем в такой последовательности:
— Надеваем тягу на шток карданчика — Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом) — Центрируем рычаг (устанавливаем в удобное для вас положение) — Затягиваем хомут на тяге
Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.
если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик.
Так выглядит установленная короткоходная кулиса.
Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.
Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.
Замена сальника штока кулисы
От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.
Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.
Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:
Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях;
Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете;
Демонтируем карданчик от рычага, а затем и от кулисы;
Сняв карданчик, добираемся до сальника;
С помощью шила и крючка снимаем манжету на КПП;
Теперь необходимо запрессовать новый сальник
У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки;
Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.
Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.
Диагностика проблемы
Кулиса КПП в автомобиле необходима для того, чтобы агрегат не мог самостоятельно переключать передачи в результате одновременного перемещения ползунов. Этот механизм требует тщательного ухода, а также периодической и качественной регулировки. Если регулировка выполнена некачественно или после этого прошло какое-то время, это может проявиться во время движения авто и водитель почувствует неприятные ощущения на себе.
Автомобиль Ваз 2110
На практике в результате постоянного использования авто с карданчиком кулисы, который требует регулировки, транспортному средству может грозить поломка всей трансмиссионной системы
Поэтому качеству работы узла следует уделять внимание и не запускать проблемы, появившиеся в ходе эксплуатации
Чтобы понять, что в вашем автомобиле ВАЗ 2110 необходимо отрегулировать карданчик кулисы, нужно просто обратить внимание на работу агрегата КПП. Симптомы неисправности будут следующими:
- Появились проблемы с включением первой передачи. В частности, рычаг КПП невозможно будет включить, а иногда и переключиться с первой скорости на вторую.
- Вместо первой передачи включается задняя. Представьте: вы собираетесь тронуться с места и включаете первую скорость, но вместо этого ваше транспортное средство начинает двигаться назад. Возможно, после перехода на «нейтралку» проблема исчезнет, но со временем она может повториться вновь. В этом случае в 98% проблема заключается именно в карданчике кулисы, то есть к рычагу скоростей это никак не относится.
- Возможны проблемы с включением первой и пятой скорости. Одновременно все передачи будут работать нормально.
Новый компонент трансмиссионной системы ВАЗ 2110
Появился большой люфт селектора КПП, то есть при переключении рычага вы заметили, что появился зазор. По всей видимости, в вашем транспортном средстве из строя вышла кулиса и ее регулировка уже не поможет: придется производить ремонт механизма.
Появился новый сторонний шум, нехарактерный для КПП вашего ВАЗ 2110. В частности, кулиса начала звенеть, то есть из-под агрегата вы чувствуете отчетливый звон. Эту проблему можно назвать болезнью ВАЗ 2110, поскольку с ней сталкивались многие автолюбители. В данном случае причиной поломки может стать неточность, допущенная при сборке автомобиля на предприятии либо ошибки, которые допустил автовладелец или мастер на СТО при регулировке механизма. Также стоит отметить, что зачастую звон проявляется после того, как производились работы по ремонту ходовой части.
Скорость может попросту выскакивать. То есть вы включили какую-либо передачу, но при разгоне автомобиль сразу же теряет мощность, поскольку рычаг КПП самовольно включает нейтральную скорость. Здесь потребуется произвести точную регулировку.
Вибрации рычага КПП. Если кулиса неисправна, то водитель может почувствовать повышенную вибрацию селектора коробки передач. Зачастую это свидетельствует о появлении небольшого зазора в шарнирах агрегата КПП.
Ремонт
Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.
https://youtube.com/watch?v=O6k7u9APbvw
Разборка выполняется следующим образом.
- Снимите кожух с ручки вашей коробки переключения передач.
- Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
- Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
- Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
- Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
- Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.
Меняем пыльник
Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.
- В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
- Если деформировалась втулка, ее потребуется заменить на новую.
- Проверьте отверстие оси рычага на предмет износа.
- Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
- Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.
Замена сальника
Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.
По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.
Демонтажные работы
Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.
- Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
- Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
- Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
- Карданчик снят, потому двигаемся к сальнику.
- Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
- Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
- Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.
Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.
Коробка передач в автомобилях ВАЗ 2110 – это один из самых задействованных динамических элементов. Из-за этого узел часто расшатывается, что делает эксплуатацию автомобиля неудобной. Трясущийся рычаг переключения передач – это довольно часто явление в отечественных авто. Бороться с этим дефектом можно двумя способами: постоянно регулировать КПП или сделать кулису короткоходной – процесс может быть выполнен самостоятельно. Также можно приобрести ремкомплект КПП от другой модели ВАЗ, где уже изначально идет короткоходный карданчик.
Чем же хороша короткоходная кулиса? Во-первых, она гарантирует надежную работу коробки переключения передач в течение длительного срока. Во-вторых, короткоходная версия способствует увеличение четкости смены скоростей ВАЗ, в том числе – в модели 2110. Этого вполне хватит, чтобы сделать эксплуатацию силовой установки более комфортной, ведь для коробки важна плавность, ход и четкость переключения передач.
Признаки, указывающие на неисправность
В действительности выявить, что причиной бед является как раз кулиса, отнюдь не сложно. Между тем имеется ряд отличительных моментов, указывающих на это:
- 1-я передача никак не включается/выключается либо же переходит в другую позицию;
- в ходе включения 1-й передачи первоначально ручка КПП ведет себя так, как обычно, однако чуть позже КПП самопроизвольно начинает перепрыгивать на заднюю;
- не удается включить/выключить 1-ю и/или 5-ю передачу, тогда как при переключении других скоростей вопросов не возникает.
Как только появились первые звоночки неисправностей, можно посетить СТО либо выделить время в гараже, чтобы устранить неполадки.
| Приметы неисправности | Пояснение и решение |
| На рычаге КПП образовался люфт. | Вероятно, кулиса изношена. Справиться с проблемой удастся посредством замены истертой детали. |
| У кулисы появился звон. | Данная проблема встречается в КПП наиболее часто. Кроме того, звон могут спровоцировать дефекты на заводском производстве. Не исключено, что предшествовал некачественный ремонт. |
| С натяжением включаются скорости на коробке, а также их выбивает. | Здесь есть смысл испытать 2 способа: · регулировка; · замена. Когда не помогает настройка, элемент следует заменить. |
| Вместо 1-й передачи перескакивает на заднюю. | С рычагом нет проблем, однако кулиса подвела. Стоит произвести замену, однако и ремонт способен помочь, воспользовавшись ремкомплектом. |
| Чересчур вибрирует рычаг. | Необходимо исследовать положение шарниров ручки КПП. Вероятно, в них появился значительный люфт. |
Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?
Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

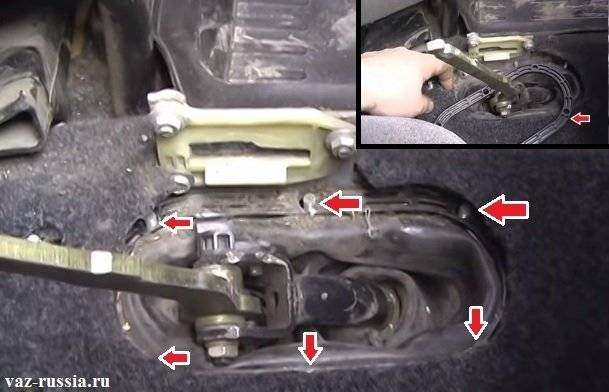

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.
Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!
2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.
Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!
Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ»)
Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:
Как правило, посторонние шумы и звуки, а также стуки, издаваемые из-под автомобиля – это реалии езды по современным российским дорогам. Результатом может стать замена крестовины ваз 2110 или другой модели или марки автомобиля. Характерные щелчки в районе заднего моста и КПП, это и есть симптом того, что нужна замена крестовины на ваз 2110.
Почему болтается и дребезжит рычаг КПП ВАЗ 2110 причины и решение
Многие водители различных автомобилей сталкиваются с одной и той же проблемой, которая не только портит настроение и удовольствие от езды, но и может стать причиной дальнейших поломок и даже выхода из строя целых узлов. А именно — в ходе эксплуатации автомобиля начинает слышаться дребезг кулисы. В особенности часто дребезжит рычаг КПП ВАЗ 2110.
В данной статье мы постараемся разобраться с причинами этой неисправности и методами их устранения.
Основные причины неисправности
Дребезжать рычага коробки передач может по самым разным причинам. К примеру, очень часто он появляется из-за того, что сборщики автомобиля устанавливают безлюфтовый рычаг коробки передач от Лады Калина. В нем полностью отсутствуют какие-либо люфты, и вся вибрация от коробки идет прямо на рычаг переключения скоростей автомобиля.
Еще одной причиной, которая приводит к тому, что болтается и дребезжит рычаг коробки, может быть стирание и потеря своих амортизирующих качеств подушечек КПП и мотора, а также и прочих деталей, которые служат для гашения вибраций коробки и мотора.
Также рычаг переключения скоростей дребезжит и болтается потому, что конструкторы не предусмотрели то, что при движении металлическая втулка, которая соединяет тягу и ручку, находится в соприкосновении с краями тяги, вследствие чего и появляется неприятный дребезг.
Иногда вибрации появляются из-за того, что неправильно рассчитаны размеры самой втулки.
Устраняем проблему
Многие водители практикуют очень простой метод устранения дребезга рычага КПП, а именно ставят пружину, которая гасит вибрацию. У этого способа единственный плюс — это то, что он прост с технической точки зрения, потому что фактически ничего не нужно разбирать. Устанавливая пружину, некоторые советуют ручку КПП обмотать обычным медицинским жгутом, фиксация получается намного более плотная.
Но, чтобы вибрации полностью исчезли, есть способ более надежный, но он займет немного больше времени и потребуется пластмассовая крышка и набор инструментов.
Нам нужно будет установить пластиковые или резиновые шайбы на оси коробки передач.
Пошаговая инструкция
- Снимаем с рычага КПП кожух и поднимем вверх (рычаг КПП остается на месте). С помощью ключа на «13»откручиваем гайку.Откручивание гайки
- Откручиваем винт.Откручивание винта
- Ключом на «10»откручиваем гайки.Откручивание гаек ключом на 10
- Далее нам нужно извлечь втулку, шайбу и болт, а затем смазать их литолом (консистенция, чем гуще, тем лучше).Извлекаем шайбу, болт, втулку смазываем литолом
- Из крышки вырезаем шайбу, чтобы она по размеру подходила втулке. Собираем все снятые части и ставим на место, при этом установив в щели по краям вырезанные шайбы из крышки или резины.Ставим вырезанную пластиковую шайбу
- Шайбы нужно вставлять с правой и левой стороны от втулки. Вполне вероятно, потребуется немножко подточить саму втулку.
Есть еще один распространенный вариант, который поможет справиться с дребезгом ручки КПП — это подточка втулки рычага коробки передач. Данный вариант — альтернатива описанному выше, то есть взамен установки добавочных шайб немного подтачиваем втулку ручки КПП, приблизительно на два-три миллиметра.
Для того, чтобы не тратить много времени на штатную втулку от ВАЗ 2110, некоторые автовладельцы заказывают палец ручки КПП, которая сделана из полиуретана – вибрации с подобной втулкой пропадают практически полностью.
Естественно, все представленные выше способы действенны, но их можно назвать полумерами, сама причина кроется глубже. Это может быть тяга коробки передач или мотор – лишь выявив и ликвидировав главную причину можно не переживать по поводу состояния вашего авто.
Основные неисправности в работе рычага КПП на автомобилях марки ВАЗ 2010 — 2012 модели
Во многом работа механизма ручного переключения передач сильно подвержена физическому износу, поскольку он содержит много подвижных частей и функциональных элементов. Нередко неисправная кулиса ВАЗ 2110 начинает сильно люфтить, затрудняя нормальное и полноценное переключение скоростей. В данном случае, к сожалению, остается только менять агрегат на новый.
Очень часто автомобилисты ВАЗ 2110 могут жаловаться на сильные вибрации в работе кулисы. В данном случае причин может быть масса: начиная от износившихся подушек двигателя или КПП до неправильного ремонта или тюнинга (например, установки безлюфтового короткоходного карданчика). В таких случаях автомобилисты, как правило, борются уже с последствием неисправности, устанавливая фиксирующие пружины для ручки, либо пластиковые амортизирующие вставки под ось рычага. Хотя поиск первичных причин во многом мог бы быть более рациональным.
Кроме того, неисправность кулисы также может быть определена по следующим признакам:
- нечеткое переключение передач. Иначе говоря, “выбиванием”. Зачастую, возникает после неправильной настройки рычага, проблему вполне можно вылечить заменой кулисы;
- сильный дребезг ручки КПП, требующий замены обоймы шаровой опоры рычага, известной также среди автомобилистов как подушка кулисы;
- ошибочное переключение передач, случайное включение заднего хода вместо первой скорости.
Как видите, проблем с кулисой на автомобилях марки ВАЗ 2110 хватает. Большинство из них далеко не самые приятные и требуют оперативного вмешательства для своего устранения. Работы стоит начинать в обязательном порядке с регулировки рычага КПП, позволяющие заранее исключить необоснованно высокие траты на замену работоспособной кулисы.
Ремонтируем коробку
В случае, когда такого рода регулировочные работы особого результата не принесли, придется производить снятие и разборку коробки переключения передач вашего ВАЗ 2110
Главное внимание следует уделить шестеренкам, так как их выбивает чаще всего. Особенно это касается первой и второй скоростей
Так же важно будет осуществить проверку фиксатора
Всего фиксаторов в КП три штуки
Так же важно будет осуществить проверку фиксатора. Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи
Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи
Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи
Всего фиксаторов в КП три штуки. Самый первый из них очень длинный и ответственность несет за 1 и 2 передачи. Далее идет фиксатор для третьей и четвертой передач, а самый короткий из фиксаторов предназначается для 5-ой передачи.
полная сборка коробки передач
Нередко обладателями ваз 2110 озвучивается проблема, касающаяся переключения или вылета первой скорости. Скорее всего, причины кроются в следующем:
- неполадки синхронизатора;
- повреждение пружины фиксатора при болтании рычага и произвольном включении скоростей;
- поврежденные шток и вилка.
Распространённой является неполадка, когда вторая передача включается нехотя, или её просто-напросто выбивает. Наиболее вероятные причины неполадки:
- плохое зацепление шестерёнки и муфты, включающей передачи;
- износ зубьев шестерни и муфты;
- неполадки со сцеплением.
Инструкция по замене кулисы на ВАЗ-2110
Если регулировка детали не дала положительных результатов, остается только одно – заняться заменой детали или попробовать воскресить ее с помощью ремонта, но в последнем случае потребуется помощь знающих ремонтников.
Замена кулисы ВАЗ-2110 выглядит таким образом:
- Заранее подготовьте нужный инструмент, чтобы после не пришлось отвлекаться от работы. Что понадобится в обязательном порядке:
- отвертка;
- бокорезы;
- набор гаечных ключей.
Без ремкомплекта, предназначенного специально для ВАЗ-2110, справиться вам тоже не удастся.
- Теперь, когда все находится под рукой, откройте капот и найдите гайку, соединяющую между собой тягу коробки передач и наконечник ручки.
- Извлеките из гайки специальный защитный чехол, стяните стяжную муфту.
- Сядьте обратно в автомобиль и достаньте рамку, подходящую к рычагу, который управляет коробкой. Фиксаторы могут мешать проделать эту работу, но избавляться от них нельзя, потратьте немного времени, и все получится.
- Выверните чехол наизнанку.
- Воспользовавшись острым ножиком, разрежьте хомут для фиксации и снимите чехол. Ничего страшного, если не удалось избежать повреждения целостности хомута. Он одноразовый, поэтому хомут все равно придется заменить на новый.
- Избавьтесь от облицовочной составляющей тоннеля на полу.
- Отключите от ручки коробки передач фиксирующую деталь оси.
- Вытащите ручку коробки передач, для этого потяните рычаг вверх.
- Задвиньте внутрь рычага втулку, отвечающую за направленность детали.
- Достаньте 4 крепежных болта, удерживающих направляющую втулку.
- Снимите корпус и извлеките вал.
- Теперь посмотрите на узлы. Если есть следы износа резиновой части, втулка ремонту не подлежит, ее нужно заменить. Если сильно изношено отверстие, находящееся под осью ручки или заметен невооруженным глазом люфт, кулису пора менять.
- Возвратите все детали на прежнее место и отрегулируйте работу КПП.
Видео, как заменить кулису на ВАЗ-2110:
Ремонт коробки передач руками, как привести запчасти в нужный вид
- При необходимости замены шарнира штока, на нем следует отодвинуть защитный чехол, после чего открутить болт на креплении шарнира. Для прочности на болт был нанесен специальный клей ТБ — 1324. Поэтому необходимо перед сборкой почистить болт и нанести на поверхность данный клей.
- Проверьте магнит, если он целый, просто почистите его от загрязнений. В случае обнаружения небольших трещинок или если он плохо магнитит, следует произвести его замену.
- Почистите от герметика поверхности картеров КПП, сцепления и заднюю крышку.
- При помощи трансмиссионного масла смажьте все вращаемые элементы.
Зачем в ВАЗ-2110 нужна кулиса
Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.
Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.
Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.
Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.
Регулировка
Регулировку кулисы следует производить в нескольких случаях:
- после демонтажа коробки передач;
- когда произведена замена кардана или ослабли фиксирующие хомуты;
- если произошло проворачивание кулисы на шарнире.
Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.
Что приготовить?
Перед тем как приступить к ремонту, подготовьте заранее:
- гаечный ключ для ослабления хомута;
- противооткатные упоры или кирпичи.
Универсальный гаечный ключ
Вам понадобятся противооткатные опоры…
…или самые обычные кирпичи
Поэтапная инструкция
Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:
- Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
- Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
- Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
- При помощи гаечного ключа ослабьте хомут.
- Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
- Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.
Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи
На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.
