Авторский квадроцикл Сокол

Квадроцикл Сокол и его модификации

Создатель квадроцикла Сокол разработал несколько модификаций тяжелого мотовездехода. Они отличаются массой характеристик, а каждая последующая версия становится более совершенной. Модификации квадроцикла Сокол следующие:

• Квадроцикл Сокол 1.0 с двигателем 1SSZ-FE. Устанавливается с автоматической трансмиссией от Toyota Vitz. Рабочий объем двигателя в этой версии составляет 996 куб. см, а максимальная мощность достигает 70 л. с. Двигатель позволяет разгонять этот мотовездеход до 80 км/ч. Представленная модель поступила в производство, но ее быстро убрали с продаж, так как ее разработчики посчитали существующую мощность недостаточной. Впоследствии была разработана следующая версия.
• Квадроцикл Сокол 1.5 с мотором 1NZ-FE. Объем двигателя этой модификации составляет 1496 куб. см, а мощность достигает 109 л. с. Этот узел вместе с трансмиссией был взят с автомобиля Toyota Vitz. Поэтому квадроцикл обладает более совершенными параметрами и отличается высоким сроком эксплуатации.
• Квадроцикл Сокол Про. Здесь также установлен двигатель от Toyota Vitz 1NZ-FE. В этой модели применяются многолетние наработки и учтены пожелания покупателей. Новый рисунок шин увеличил проходимость, что для подобной техники является самым важным показателем. Сокол Про – это самая новая модель, в которой учтено все до мелочей.
• Квадроцикл Сокол Пикап. Компоновка модели автомобильная, что позволяет мотовездеходу перевозить грузы и людей.

Какими бывают самоделки

На стадии подготовки следует решить, будет ли техника эксплуатироваться на дорогах общего пользования.

Транспортное средство должно соответствовать действующим нормам безопасности, что подтверждается результатами сертификационных испытаний.

Самособранные вездеходы для передвижения по бездорожью можно зарегистрировать в Гостехнадзоре по следующей схеме:

• разрабатывают технические условия;
• собирают документы, подтверждающие права на силовой агрегат и другие функциональные узлы;
• проходят процедуру сертификации в специализированном предприятии.

Собранные документы передают для оформления паспорта самоходного транспортного средства. Отсутствие регистрации наказывается штрафом — от 1500 до 2000 руб. для физлиц.

Если не учитывать официальных требований нормативов безопасности, изготовитель самоделки вправе применять любые конструкторские решения:

• установить 10 колес или выбрать классическую формулу 4х4;
• вместо механической КПП — поставить комфортный автомат.

Однако на практике чаще всего применяют 2 схемы внедорожников:

• на гусеницах;
• на пневматиках — шинах с пониженным давлением.

Для удешевления проекта и простоты обслуживания самоделку оснащают механической коробкой переключения передач, простыми приборами контроля. При создании чертежей рекомендуется объективно оценивать собственные знания и навыки, чтобы исключить ошибки вместе с чрезмерными затруднениями в процессе сборки.

На гусеничном ходу

Транспортные средства этой категории отличаются:

• хорошей проходимостью;
• ограниченными скоростными характеристиками;
• увеличенным потреблением топлива;
• сложностью изготовления.

Гусеницы подходят для оснащения тяжелого вездехода с большой грузоподъемностью.

На шинах низкого давления

Типичный колесный снегоболотоход — легкая конструкция, которую несложно собрать самому при наличии слесарных навыков. Для основы конструкции можно взять раму и двигатель дорожного мотоцикла. Штатную вилку удлиняют. При отсутствии кабины и других сложных дополнений постройка подобного транспортного средства будет выполнена за несколько месяцев при минимальных затратах.

Преимущества и недостатки

Согласно отзывам владельцев квадроциклов Сокол, мотовездеход отличается хорошей динамикой, надёжностью и универсальностью. Среди положительных качеств модели названо следующее:

• Проходимость. Ни один другой квадроцикл не может посоревноваться в этой категории с отечественной моделью. Мотовездеход способен преодолевать заболоченные и поросшие кустарниками участки, рыхлую почву, песок, глину и т.д. Техника не застрянет на вязком грунте или в небольшой яме. Даже при передвижении по слою снега толщиной 50 см агрегат не грузнет.
• Надежна ходовая часть. Колесные диски и шины уникальны, поэтому они не подвергаются деформации. Даже если водитель наедет на острый камень, колесо не пробьется, что повышает комфорт и безопасность при передвижении в дикой местности.
• Компактность. При всей своей мощи квадроцикл обладает довольно небольшими габаритами. Он не займет много места в гараже, а также может перевозиться на специальном прицепе. Проехать на этом мотовездеходе можно по узким лесным тропинкам, между деревьями, по проселочной дороге, прочим узким местам.
• Скорость. В конструкции присутствует мощный мотор, который позволяет последней из модификаций разгоняться до 109 км/ч. При этом транспортное средство сохраняет свою устойчивость и экономно расходует топливо.

Есть у Сокола и недостатки, которые следует учесть перед покупкой и в ходе использования мототехникой:

• Управляемость. Так как ходовая часть была усилена, а дифференциал заднего моста заварен, управляемость значительно снижена. Это особенно заметно при пересечении местности с большим количеством различных преград, так как любая вибрация и удары передаются на руль.
• Несоответствие требованиям, установленным для общих дорог. Вес модели составляет 400 кг, поэтому правилами дорожного движения запрещается использование такого квадроцикла в городской черте.
• Стоимость. Этот мотовездеход хоть и стоит дешевле аналогов, но в целом имеет высокую цену. Такую стоимость имеет бюджетный легковой автомобиль, поэтому покупатели задумываются, а стоит ли выбирать квадроцикл, если можно вместо него приобрести машину.

Радикальное решение

Для Алексея Поздеева, создавшего квадроцикл Сокол, Новосибирск и его окрестности – привычная среда обитания. Пробираться по окружающим город лесам, болотам и солончакам впору верхом на лосе или олене. Решив, что подобный способ передвижения явно не соответствует современным реалиям, автор проекта разработал машину, способную передвигаться по самому тяжёлому бездорожью. Ради этого пришлось отказаться от многих, привычных для современных мотовездеходов, технических решений. Квадроцикл Сокол, фото которого выложены на многих сайтах, по своей сути – экстремальное средство передвижения. Думается, что тягаться с ним в движении по пересечённой местности серийно выпускаемым моделям не под силу.

Разумеется, работая над проектом, его автор не изготавливал сам узлы и агрегаты, а взял за основу уже готовые детали, пусть и внеся в некоторые из них определённые изменения и доработки.

Комментарии • 113

вы уверены, что уазовские мосты будут надёжно служить в сочетании с тойотой?

а у них сокол не дорогой чтоль тоже дорогущий епта ваще припухли 950 тыс я стаю в сторонке и нервно курю

Спасибо! Мы старались -))

These quads are awesome. Wish I could get one in America. I’d buy one definitely

ДОБРОГО ВРЕМЕНИ СУТОК . СКАЖИТЕ ПОЖАЛУЙСТА ВЫ В КРЕДИТ ПРОДАЁТЕ? И ЕСТЬ ЛИ ДЛЯ ПЕНСИОНЕРОВ СКИДКА?

ЗДРАВСТВУЙТЕ ВСЕ СКАЖИТЕ КАКИЕ ПРАВА(категория) НУЖНЫ НА СОКОЛ ПРО И НА СОКОЛ ПИКАП.

Квадр шикарен Сокол конечно. Но мой тоже сойдёт погонять по лесу или на Речку съездить скупнуться. ))) Какой у меня? Зайдите на канал увидете. ))))

Видос ахеренный, ну музон нудноват.

Цена миллион для Сокол-PRO . ))) А начинали от 250-300 тысяч.

Выглядит круто. В детстве мечтал о таком когда на Днепр-16 ездил.

Разработайте ещё дешевле малели , может на каз 66 ободрышах и и движок меньше , штоб по легше , и цену 4 тысяч чи долларов , и мир бездорожья буде принадлежать вам

Чем отличается про от обычной версии?

чет у нас продажная армия на японском деталье.это из серии мистралей и итальянских бронемашин!

НАХЕРА МУЗЫКА?!Надо слышать рокот мотора вы машину рекламируете или что.

Чо то канал совсем без инфы и видосы совсем отстойные про такую то технику, где ссылка на сайт?

Да только, еще в мин оборону залезть. А там потом.продадут на корню.как тот мудак Сердюков. Козлина

Вдвоем жирновато как то на таком. Туда вчетвером можно влезть. Продумайте.

Свой Гриззли с удовольствием поменял бы! Молодцы! Дерзайте и дальше. Народ оценит.

это же классика,которая собиралась в гаражах с мотоциклов юпитер.восход и им подомным. были трициклы и квадроциклы. на на обычных камерах качанных,перетянутых жгутами с определённым шагом и плавами и по болотам легко! , стоили они в ту пору 50руб.ну в сто руб. мах.кто крытый салон бахал. типа этого clip-share.net/video/bacnPMtexis/видео.html clip-share.net/video/7CfIfuHtDOg/видео.html

Мужик из Северодвинска сам собрал мини «шерп», бюджет запчастей на 350тыс.руб. Оригинальный и большего размера ШЕРП стоит от 5-6млн.рублейclip-share.net/video/NRLxVRXMoSg/видео.htmlclip-share.net/video/Fg4K2vQERWA/видео.html

Отличная техника,по видео видно отличная развесовка веса,колеса не большие и не маленькие,для рыбалки самое то,да и по скорости отлично бежит

С ценой перебор явно

ну да двиг с коробасом косой и компом максимум 100 тыр мосты по 20 тыр каждый колеса 150 тыр комплект дальше посчитайте сами

Ребята это у вас супер получился .я такую для коллекции хочу у меня есть вездеход тингер , я его переделал немножко усилил подвеску новую кабину сделал и все такое все учли плавать будет лучше . Скоро буду выезжать и скину первый выезд на видео . Есть еще квадроцикл и плюс к нему гусеницы но но все эти техники можно заменить одним вашим соколом и все .Мягче быстрее плавает высоко но мне кажется вам надо колеса от шерпа или такие же проекторы нужны ,будет лучше

Монстр подходит лучше. Классный аппарат.

Классный аппарат. Хотя как спасатель Шерп наверное получше будет.

Мужик из Северодвинска сам собрал мини «шерп», бюджет запчастей на 350тыс.руб. Оригинальный и большего размера ШЕРП стоит от 5-6млн.рублейclip-share.net/video/NRLxVRXMoSg/видео.htmlclip-share.net/video/Fg4K2vQERWA/видео.html

Щас Балакур появился,с вазовских комплектующих.Тож не плохой квадр

Цена с 270 тыр улетла под 900 тыр. Аппетит приходит во время еды.

http://nagdak.ru/aktiv/kvadrosikl-sokolhttp://quadroural.ru/%D0%BA%D0%B2%D0%B0%D0%B4%D1%80%D0%BE%D1%86%D0%B8%D0%BA%D0%BB%D1%8B-%D1%81%D0%BE%D0%BA%D0%BE%D0%BB-%D0%B8-%D1%80%D0%BE%D1%81%D0%BE%D0%BC%D0%B0%D1%85%D0%B0/http://topkarting.ru/kvadrocikl-sokol-texnicheskie-xarakteristiki.htmlhttp://clip-share.net/video/-_Wl3msFzO4/%D0%BA%D0%B2%D0%B0%D0%B4%D1%80%D0%BE%D1%86%D0%B8%D0%BA%D0%BB-%D1%81%D0%BE%D0%BA%D0%BE%D0%BB-%D0%BF%D1%80%D0%BE.html

Трансмиссия и подвеска

В стремлении обеспечить максимальную защищённость агрегатов при движении по пересечённой местности и увеличить проходимость своего детища, автор проекта принял решение отказаться от подвески независимой конструкции. Квадроцикл был установлен на неразрезные мосты от популярного японского внедорожника Suzuki Jimni. Но даже возможностей этих проверенных в эксплуатации узлов разработчику показалось мало. Трансмиссия получила жёсткую постоянную межосевую блокировку, а дифференциал заднего моста наглухо заварен. Понятно, что это не слишком благоприятно сказалось на управляемости, зато существенно проходимость возросла. При этом передний мост всё же выполнен отключаемым. Для этого пришлось изготовить специальные хабы герметичной конструкции. Вместе с мостами перекочевали на мотовездеход и гидравлические тормоза.

Подвеска выполнено максимально просто. В её конструкции использованы рессоры и сайлентблоки от ГАЗ-3302 «Газель», а подверженные повреждениям детали, вроде дополнительных рычагов, тяг и стабилизаторов, отсутствуют. В результате, даже если под брюхом квадроцикла окажутся брёвна или камни, риск поломок сведён к минимуму. Оценивающие квадроцикл Сокол отзывы говорят, что назвать его подвеску комфортной трудно. Но когда альтернативой жёсткой езде является преодоление многокилометрового пути пешком, с этим легко смириться.

Несколько слов о производителе и их линейке квадроциклов

Производство компании “Сокол” базируется в Новосибирске. Прототип первой модели появился ещё в 2014 году. Сейчас модельный ряд включает несколько вариантов гибридной внедорожной техники:

• Квадроциклы: “Сокол 1.3” — первая модель, считается классикой линейки, “Сокол 1.5” — идеальный внедорожник для охотников и рыбаков, “Сокол-Профи” — самый большой и проходимый представитель модельного ряда, “Сокол-ПРО” — новинка, собравшая в себе лучшие качества предыдущих квадроциклов.
• Снегоболотоходы: “Сокол 1.3 Тимкен” и “Сокол 1.5 Тимкен” — с мостами “Тимкен” с электроблокировками.

Вездеход “Сокол”: фото всех моделей линейки.

Каждая единица техники изготавливается специалистами компании вручную. Что, по заверению производителей, может гарантировать высокое качество сборки. Такой вид транспорта может быть интересен:

• Охотникам и рыбакам. Квадроцикл-вездеход “Сокол” позволит подобраться к самым интересным локациям, невзирая на погоду и особенности ландшафта.
• Путешественникам и исследователям, которые пробираются сквозь снег, болотистые, песчаные или глиняные почвы к самым удалённым местам.
• Любителям экстремальной езды по бездорожью.
• Экстренным службам, таким как МЧС, пограничникам, а также добывающим и разведывательным предприятиям.

Интересный материал тут: ухтыш

Где можно проехать на квадроцикле с большими колёсами “Сокол”:

вездеход оснащён шинами низкого давления, что позволяет ему проезжать по глубокому снегу;

• • по воде, поскольку снегоболотоход “плавает”;
  • по болоту и трясине;
  • в горной местности.

Устойчивый, надёжный и безопасный вездеход “Сокол-ПРО” проедет как по суше, так и по воде в самых укромных природных уголках.

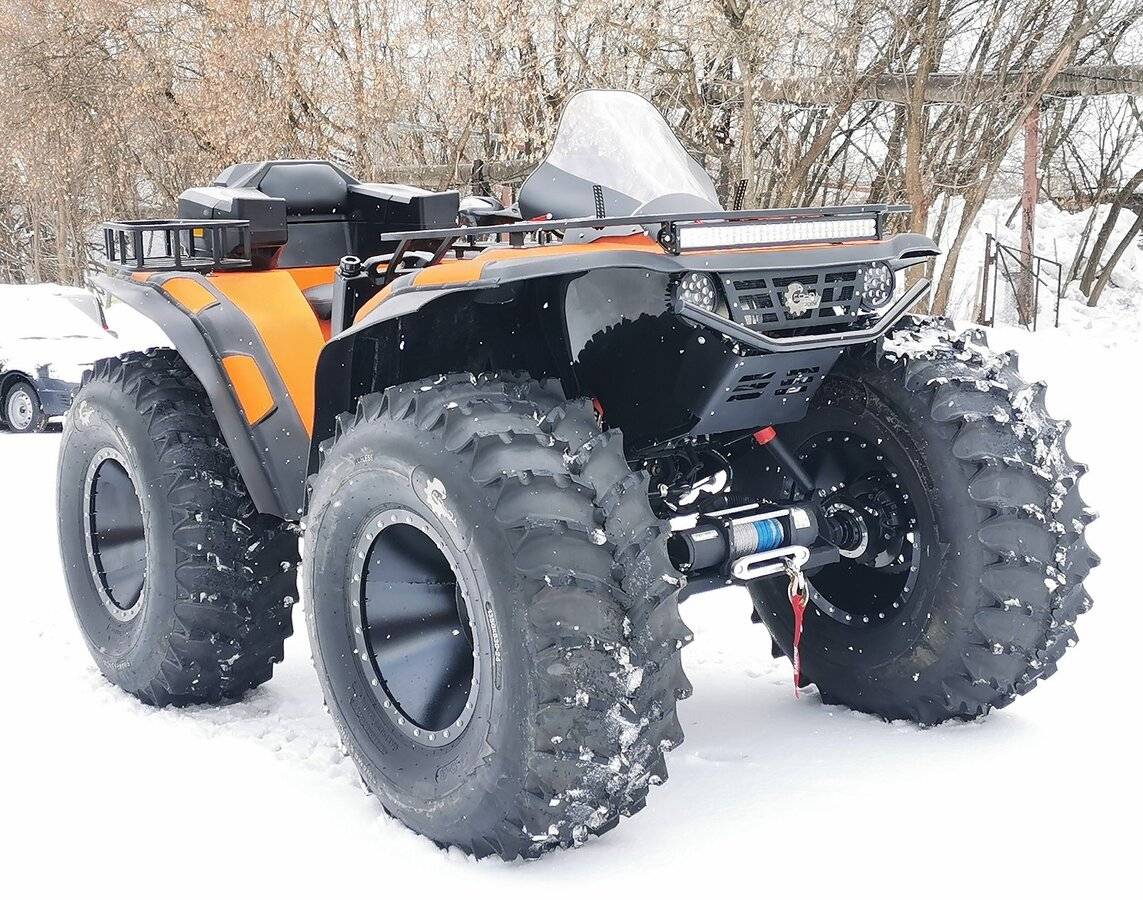

Квадроцикл “Сокол”: экстерьер и технические характеристики

Итак, разработчиком модели стал Алексей Поздеев. Автор проекта собрал в этом внедорожном гибриде все четырёхлетние наработки компании, учтя пожелания пользователей, эксплуатировавших квадроциклы “Сокол” в разных ландшафтных и погодных условиях. Теперь квадроцикл “Сокол-ПРО” имеет следующие технические характеристики:

• Колёса квадроцикла “Сокол”. На внедорожнике установлены бескамерные 2-слойные шины сверхнизкого давления X-TRIM производства компании “Авторос”. Параметры: d — 1200 мм, ширина — 600 мм, вес — 45 кг. Диски с двусторонним бэдлоком.
• Силовая рама с мостами “Спайсер-Пилот”. Мосты даже в базовой комплектации имеют 100% межколёсные пневмоблокировки.

• Квадроцикл-болотоход “Сокол” способен передвигаться на средней скорости в диапазоне 60-70 км/ч, максимум ограничен 85 км/ч. Хотя на испытаниях расчётная скорость доходила до 100 км/ч.
• Сердце вседорожника — японский Toyota 1NZ-FE — 4-цилиндровый, 16-клапанный двигатель на 109 лошадиных сил, объём которого составляет 1496 см3.
• АКПП, ГУР, дисковые вентилируемые тормоза с гидровакуумным усилителем на всех колёсах.
• На приборную панель выведены: сигнальные лампочки давления масла и заряда аккумулятора, спидометр с интегрированным электронным одометром, стрелочные указатели уровня топлива и температуры мотора, розетка на 12 В. А также с приборной панели можно управлять компрессором и блокировками. Под сиденьем расположены АКБ и переключатель массы.

• Руль как у классического квадроцикла.
• Бак вместимостью 40 л, но внедорожник комплектуется двумя 10-литровым дополнительными канистрами для топлива.
• Кузов имеет покрытие “Раптор”, передний и задний багажники.
• Габариты (д*ш*в), мм: 3200*2050*1800.

Сколько же стоит квадроцикл “Сокол PRO”? Цена базовой комплектации (всё, что в неё включено, указано на фото вверху) стартует от 1 млн 250 тыс. рублей. Стандартную модель можно дополнить: ветровым стеклом — 7 тыс. рублей, грузовым кузовом — 30 тыс. рублей, комплектом светотехники — 24 тыс. рублей и т. д. Тем, кто купит плавающий квадроцикл-вездеход “Сокол-ПРО”, производитель выдаст паспорт самоходной машины, который позволит зарегистрировать ТС в Технадзоре.

Как вам такой снегоболотоход, уважаемые ценители внедорожников?

Интересное видео в тему — квадроцикл “Сокол” по снегу:

Это Вас заинтересует: карбюратор к 131

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Авторский квадроцикл Сокол

Россия, со своими характерными природными условиями и практически полным отсутствием в некоторых регионах того, что можно хотя бы с некоторой натяжкой назвать дорожной сетью – одно из самых подходящих мест для эксплуатации квадроциклов. Более того, серийно выпускаемая техника не всегда способна справиться с задачами, которые приходится решать жителям российской глубинки. И тогда берутся за дело талантливые умельцы, которыми так богата наша страна. Благодаря их усилиям рождаются машины, сравнивать которые с продаваемыми в мотосалонах моделями, прямо скажем, затруднительно. Например, квадроцикл Сокол.

Основные поломки и ремонт

Поскольку при создании техники используются детали от разобранных автомобилей с пробегом, поломки связаны с выходом из строя силового агрегата и механизмов трансмиссии. На моторах могут обрываться кабели, идущие к датчикам. Если сохраняется каталитический нейтрализатор, то возможно появление ошибки (при заправке низкокачественным топливом). Но при регулярном обслуживании и своевременной замене технологических жидкостей силовая установка и трансмиссия работают надежно.

Владельцы критикуют технику серии Сокол за плохую управляемость, поскольку дифференциал заднего моста зафиксирован в одном положении. При эксплуатации на твердом грунте происходит ускоренный износ покрышек, а повышенные нагрузки на трансмиссию могут разрушить шестерни и карданные валы. При поломке деталей возникает сложность с приобретением запасных частей, поскольку агрегаты позаимствованы у автомобилей Toyota, созданных для внутреннего рынка Японии.

Из-за отсутствия закрытой кабины передвигаться на квадроцикле зимой сложно, владельцы устанавливают на сиденье и рукоятки рулевого управления самодельный электрический подогрев. Производитель не предусмотрел установку пола в кабине по бокам от сиденья. При перевозке дополнительного груза возможно попадание элементов на вал привода заднего моста или нагретый глушитель системы выпуска отработавших газов. Владельцы машин проводят самостоятельную доработку, устанавливая щитки из рифленого алюминиевого листа.

Заводской кофр для багажа имеет малую вместимость, что заставляет владельцев сооружать самодельные конструкции над задними крыльями. Каркас изготавливается из стальной трубы, элементы соединены сваркой. Предусматривается установка мягкой спинки для пассажира, который находится за водителем. На площадке предусматривается 2-3 места для установки 20-литровых канистр с бензином, что позволяет увеличить запас хода в 2-2,5 раза.

Технические характеристики

Основные технические параметры техники:

• мощность двигателя — 109 л. с.;
• диаметр колесных дисков — 20 или 21″;
• масса снаряженной машины — более 400 кг;
• скорость — до 100 км/ч;
• напряжение бортовой сети — 12 В.

Поскольку производство ведется в кустарных условиях по индивидуальным заказам, производитель не публикует официальную информацию о габаритах техники. На вездеходах смонтирован пластиковый топливный бак емкостью 40 л, оборудованный электрическим насосом.

Средний расход горючего составляет 8 л на 100 км пути, на бездорожье с полной загрузкой мотор сжигает до 11 л бензина на «сотню» километров.

Машина оборудуется буксировочным приспособлением, позволяющим перевозить дополнительные грузы в прицепе.

Где купить

Новый вездеход Сокол стоит от 600 000 рублей. Подержанный можно купить в два раза дешевле. Дополнительное оснащение приобретается отдельно. Продажей занимаются официальные представители Сокол, например, https://sokol-atv.ru/

Статья в тему: Bmw x5 отзывы владельцев

Никакая серийная версия не сможет превзойти Сокола. Мотовездеход изготавливался без фирменных механических узлов. Основа собрана из готовых запчастей и деталей от известной торговой марки. Чтобы добиться определенных параметров, детали специально дорабатывали.

Опытные водители мотовездехода считают, что технику следует модернизировать небольшим тюнингом: установкой расширителей арок, балок с дополнительным освещением, лебедки, новыми зеркалами и удобными креслами. Ручки следует оснастить подогревом. Тогда водитель почувствует себя более комфортно.

Аналогов пока еще нет. Можно встретить только копию, изготовленную на заводе сериями. Название может отличаться. Стоимость также может быть более дорогой. Усовершенствованием изобретения занимается его автор, так как он является основным производителем.

Обвес для квадроцикла своими руками

Обвес квадроцикла своими руками — стеклопластиковый. Вклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Сначала изготовил из стальной квадратной трубы сечением 10x10x1 мм требуемые контуры обвеса. Благо эта труба легко гнётся даже руками через колено. Контур приварил к раме с помощью перемычек из этой же трубы, в местах, где потом (после выклейки обвеса), можно было бы без труда «прихватки» спилить. Затем изогнул из оргалита (древесно-волокнистой плиты) «крылья» и зафиксировал их саморезами к контуру и перемычкам. Там, где изгиб получался крутой, крепил отдельные полоски из того же оргалита. Передок выводил пенополистиролом, приобретённым в хозяйственном магазине. Можно было использовать пенопласт или ту же монтажную пену, но пенополистирол оказался более подходящим материалом — хорошо режется острым тонким ножом. Отдельные элементы из него клеил в общую конструкцию на монтажной пене.

Устройство и конструкционные особенности

История разработки техники началась более 10 лет назад, когда Алексей Поздеев приступил к сборке прототипа машины, способной передвигаться по пересеченной местности. Первая модификация оснащалась пространственной рамой из стальных труб, в которой находится рядный 4-цилиндровый мотор от автомобиля Toyota Vitz. При рабочем объеме 997 см³ агрегат развивал 69 л.с. и отличался повышенной эластичностью (благодаря применению системы регулировки фаз газораспределения). От Vitz была позаимствована и автоматическая трансмиссия с несколькими режимами работы.

Снегоболотоход развивал на твердом грунте скорость до 80 км/ч, однако конструктор счел тяговые характеристики низкими. Следующий прототип оснастили бензиновым рядным мотором Toyota 1NZ-FE, который отличался увеличенным до 1497 см³ объемом цилиндров и развивал мощность 109 л. с. Силовая установка с автоматической коробкой была снята с «донора» — легковой машины Toyota Vitz. Мотор отличается повышенной до 11 ед. степенью сжатия, допускающей применение бензина с октановым числом 95 и выше. Позднее вышел модернизированный болотоход «Сокол Про».

Крутящий момент передается карданными валами к неразрезным мостам от кроссоверов Suzuki, которые установлены на доработанных листовых рессорах от малотоннажного грузовика «Газель». Из схемы подвески исключены элементы с шарнирами, что отрицательно сказалось на управляемости, но увеличило надежность ходовой части. Отсутствие выступающих рычагов позволяет передвигаться по лесным дорогам без риска отрыва деталей вследствие ударов об лежащие на грунте бревна или булыжники.

Рулевое управление с гидравлическим усилителем, насос смонтированы на двигателе. Вместо стандартного автомобильного руля применены рычаги мотоциклетного типа, что потребовало доработки редуктора. На вездеходах сохранены дисковые тормозные механизмы с гидравлическим приводом и вакуумным усилителем. Конструктор предлагает установку покрышек ОИ-47 от грузовой техники, возможно применение шин ИП-184 (отличаются уменьшенной до 400 мм шириной протектора). Внешний диаметр колес не зависит от ширины беговой дорожки и составляет 1100 мм.
