О чем еще может рассказать маркировка дисков авто
Кроме уже затронутой маркировки, на дисках дополнительно может быть указано:
- PCD – присоединительные размеры;
- MAX LOAD – максимальная нагрузка на диск;
- дата изготовления, чаще всего это будет год и неделя;
- маркировка соответствия требованиям международных правил;
- может быть указан способ изготовления, например FORGET (кованый).
Нельзя считать диск автомобиля чем-то незначительным и пустяшным и подходить к выбору, исходя из соответствия его цвета обивке салона. На безопасность движения влияют многие факторы, непосредственно связанные с дисками, необходимо при их подборе следовать рекомендациям изготовителя авто и использовать диски с соответствующей маркировкой.
Это интересно: Ремонт и реставрация дисков автомобиля своими руками — освещаем по полочкам
Вылет колёсного диска
Следующий немаловажный показатель в той же строке с маркировкой изделия – это вылет колёсного диска – ЕТ, который обозначает расстояние в миллиметрах от точки крепления колеса к ступице до проекции привалочной плоскости. Этот показатель, как правило, имеет следующие особенности:
- Показывает положение колеса под колёсной аркой, то есть насколько оно утоплено под неё. Чем больше ЕТ, тем глубже диск сидит под автомобилем и наоборот – чем меньше ЕТ, тем сильнее он выглядывает за пределы кузова.
- Для спортивных автомобилей с высокими динамическими характеристиками или для полноразмерных внедорожников, преодолевающих труднодоступные участки трассы с большим количеством препятствий, очень важна устойчивость транспортного средства. Именно поэтому в таких случаях показатель ЕТ может быть отрицательным, и колесо значительно выступает из-под колёсных арок. Записывается эта величина как ЕТ-20, ЕТ-15 и т. д., где под знаком «-» подразумевается как раз отрицательный вылет, а число показывает это расстояние в миллиметрах.
- Автомобили среднего класса, городские кроссоверы или иные категории транспортных средств, способные развивать значительную скорость и предназначенные для комбинированной езды по плохим дорогам и в городе, нередко имеют так называемый нулевой вылет. Это означает, что колесо находится заподлицо с кузовом и одновременно обеспечивает автомобилю повышенную устойчивость и не пачкает боковые части автомобиля, а также не оказывает непроектную нагрузку на ступицу, полуось, суппорты и амортизаторы. Записывается это значение как ЕТ0.
Обозначение вылета диска
Чаще всего на практике встречается, что автомобили – седаны, универсалы, вне зависимости от класса и производителя, имеют положительные вылеты, то есть размерность ЕТ составляет от 5 до 50 мм и больше на эксклюзивные марки авто. Как правило, для компактных седанов или универсалов, а также для «железных коней» бизнес класса, распространённых практически в каждом большом городе, данный показатель колеблется от ЕТ22 до ЕТ42.
Важно!
Чтобы выбрать необходимый вылет диска, водителю следует ознакомиться с предыдущей размерностью своего колеса, подлежащему замене, после чего сравнить эти данные с тем диском, который планируется к покупке. В случае ошибочного выбора водитель рискует передать слишком большие нагрузки на ступицу и подвеску. После этого срок их эксплуатации существенно сократится, либо новый автомобиль утратит гарантию.
Из предыдущих обозначений размерности колёс видно, что каждый параметр может иметь незначительное отклонение практически для всех марок авто. Это означает, что диск с размерностью 6,5J x 15 ET35 может быть заменён на диапазон параметров 6J – 7J x 15 ET 32 – 42, и, скорее всего, все эти размеры при условии правильного подбора шин подойдут под колёсные арки конкретного автомобиля.
Вам это будет интересно О производителе литых дисков iFree (Ифри)
Разболтовка диска на 4 шпильки
Как расшифровать информацию на диске
Как правило, маркировка автомобильных дисков (литых или нет — неважно) выглядит приблизительно так:
Маркировка колесных дисков
На первый взгляд, эта формула выглядит непонятно. Однако разобраться в ней довольно легко, особенно если рядом есть таблица значений всех параметров. Расшифровка не займет много времени, если знать соответствующие обозначения (для литых и обычных дисков они одинаковы). Итак, маркировка содержит следующие обозначения:
показатель посадочной ширины обода автодисков (в вышеприведенной формуле обозначен числом 7,5). Обозначение дано в дюймах, так что для быстрого преобразования в миллиметры число нужно умножить на 25,4. Следует отметить, что этот параметр непосредственно связан с шириной самой покрышки. Она может быть успешно монтирована, если ширина детали находится в определенном диапазоне. Лучше всего, если ширина шины находится примерно в середине данного промежутка. Выяснить предельно допустимую ширину автодисков для нужной покрышки можно в том случае, когда под рукой есть соответствующая таблица. Тогда нужно просто найти в ней соответствующее типоразмерное значение.
https://youtube.com/watch?v=dTVPAYWyfvg
Определение размера диска для автомобиля
характеристики подсоединения автодиска к ступице — в вышеприведенной формуле обозначены числами 5/115;
в формуле обозначено числом 5 — число отверстий, в которые вставляются монтажные болтовые крепления во время установки диска;
диаметр окружности, по которой расположены отверстия, описанные в предыдущем пункте (в вышеприведенной формуле обозначено числом 115). Стоит также учитывать, что периодически эта информация наносится на диск обособленно
При выборе деталей очень важно не прогадать в этом параметре (тут вам поможет соответствующая таблица), ведь стандартов размещения креплений существует множество, и некоторые — практически не отличаются между собой. К примеру, радиусы дисков для легковых автомобилей «Ягуар» и БМВ отличаются десятыми долями миллиметра.
Однако это вовсе не значит, что диски одного автомобиля можно установить на другой
Дело в том, что, помимо существенных отличий в радиусе самих крепежных гнезд, производители транспортных средств всегда уделяют особое внимание принципу посадки колеса на ступицу транспортного средства
Расшифровка маркировки колесных дисков
Если диаметр размещения отверстий для креплений не соответствует тому, который выдает таблица, затянуть нормально крепежные болты (а значит, правильно центрировать обод относительно ступицы) не получится. Это может спровоцировать открепление колеса во время езды;
информацию о структурных особенностях поверхности обода автодиска, а также углублений в нем (в вышеприведенной формуле обозначена буквой Н). Выступы и углубления на ободах автодиска предназначены для тех шин, которые не имеют камеры и обеспечивают нормальную установку покрышки на диск.
Также существуют такие категории шин, которые требуют нестандартных параметров автодиска, однако их выявить довольно просто, если под рукой есть таблица параметров (если ее нет — лучше узнать об этом непосредственно у реализатора). Во всех остальных случаях вникать в этот показатель слишком уж сильно не стоит;
вылет диска (в вышеприведенной формуле обозначен показателем ЕТ45). Данный параметр характеризует расположение плоскости соприкосновения автодиска и ступицы, а также ее отдаление от центра детали. При выборе запчастей необходимо в обязательном порядке сверить их, поэтому показатель с теми, которые требует производитель (для этого есть специальная таблица).
Это обусловлено тем, что именно на этот параметр ориентируются изготовители при конструировании подвески, ее установке, а также планировании всей системы управления транспортным средством.
Определение вылета диска
диаметр центрального крепежного отверстия в автодиске (в вышеприведенной формуле обозначен показателем d57.1) Главное, чтоб этот параметр с точностью до миллиметра соответствовал диаметру автодиска для посадки, соединенного со ступицей. Также крепежный цилиндр выполняет еще одну не менее важную задачу — берет на себя определенную часть нагрузки, которая распространяется между крепежными болтами.
votes
Рейтинг статьи
Какая информация содержится в надписях на автомобильных дисках
Строго говоря, «диски», которые мы приобретаем в магазинах автозапчастей, на самом деле никакие не диски, а колёса. И маркировка «дисков» обычно наносится не на него, а на обод колеса.
Внимательное изучение маркировки поможет вам не только убедиться, что эта конструкция прошла испытания и её использование будет безопасным, но и понять, а подойдёт ли колесо для установки именно на ваш автомобиль.
Как расшифровать маркировку
Все диски, независимо от того, литые они или штампованные, имеют стандартную маркировку. Обозначение в любом случае должно содержать:
- латинскую букву I или S, обозначающую, является ли колесо «идентичным» (I), то есть точно таким же, как колёса, которые устанавливались на серийные автомобили, или специальным (S), проходившим сертификацию без «привязки» к какому-либо автомобилю. Для элементов, которые были включены в состав сертифицированного автомобиля (оригинальных), маркировка буквой не наносится, но на них может быть указано обозначение завода-изготовителя автомобиля и номер по каталогу запчастей;
- наименование изготовителя или торговую марку;
- обозначение профиля обода колеса;
- размер вылета обода в миллиметрах;
- дату изготовления (как минимум месяц и год);
- заводской номер (обозначение).
Что означают цифры на ободе
Маркировка обода состоит из следующих обозначений:
- контур обода (форма бортовой закраины);
- номинальный диаметр (обычно в дюймах);
- номинальная ширина (тоже обычно в дюймах);
- условный знак неразъёмного обода (на всех современных легковых автомобилях обод неразъёмный — знак «х»).
Маркировка колёсных дисков всех производителей подчиняется одинаковым правилам
Что такое штатный размер дисков
Штатный размер дисков — это характеристика колёс, которые ставятся автомобильным концерном на заводе в соответствии с требованиями технологии, классом транспортного средства, а также проведённым прочностным расчётам со стороны инженерного персонала предприятия.

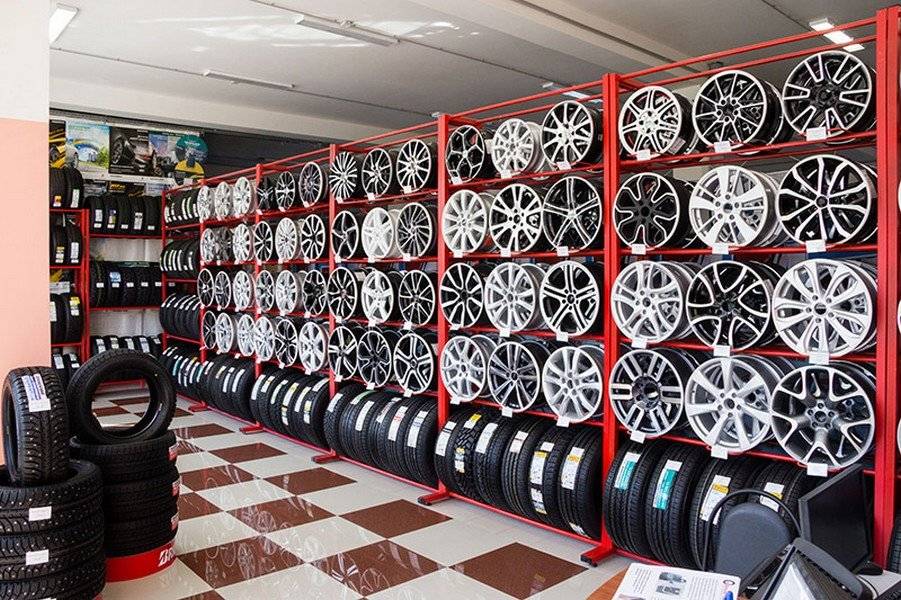

Магазин колёсных дисков
Сходя с конвейера, автомобиль приобретает следующие базовые параметры колёсных дисков:
Форма закраины обода, предназначенной для надёжной фиксации покрышки. Этот параметр для легковых автомобилей, вне зависимости от модели и модификации, как правило, выражается в буквенном обозначении J или JJ.
Ширина обода изделия, от которого зависит конечная размерность покрышки. Она выражается в дюймах с шагом 0,5 единиц. Как правило, стандартные марки авто имеют диапазон этой размерности от 4 до 12 дюймов, что соответствует резине от 145 до 345 мм.
Самый важный параметр — это радиальность изделия, которая определяется как величина диаметра обода без учёта кромок и составляет от 12 до 24 дюймов, соответственно, записывается как R12, R13, …, R22, R23, R24
От этого важного параметра зависит радиальность шины, которая должна быть аналогичной этой величине, а также её профиль в зависимости от размера колёсной арки и технических требований заводского производителя. Так, на R16 для Toyota Land Cruiser 200 можно поставить резину с высотой профиля 90 мм
Та же радиальность, но для ВАЗ 2110, влечёт за собой лишь низкопрофильные покрышки с размерностью 35-40 мм.
Также на заводе назначается требуемый для конкретной марки диапазон вылетов колеса, то есть параметр ЕТ, или величина в проекции от места фиксации диска к ступице до его привалочной плоскости с внутренней стороны. Так, чем больше величина ЕТ, тем глубже колесо будет сидеть под колёсной аркой и наоборот. Эта размерность дисков может быть отрицательной, и в таком случае диск будет немного выступать за габариты кузова. Средний диапазон этого параметра составляет от -25 мм до +50 мм.
Если предыдущие параметры допускают небольшой разброс в размерностях колеса, то такие показатели, как сверловка и разболтовка, как правило, должны быть едины, в противном случае колесо просто не встанет на ступицу.
Ширина обода диска и посадочный габарит
- Сверловка колеса — это размер центрального отверстия диска, при помощи которого он садится на ось. Составляет, как правило, от 50 до 120 мм, в зависимости от модели, бренда и класса транспортного средства.
- Разболтовка диска — это параметр, при котором определяется количество шпилек на ступице и их длина. Предназначены для крепления колеса. Для малолитражных авто шпильки делаются с параметрами 4×98, 4×100, то есть диск фиксируется на 4 анкера длиной по 98 или 100 мм каждый. В случае с авто бизнес-, премиум-класса или внедорожниками, количество крепежей возрастает до 5 или 10 штук, а длина их может увеличиваться до 150 мм.
Важно
! Колесо имеет собственную маркировку, которая записывается как 6,0J x 16 ET45 5×114 d66,1, где учтены все перечисленные выше размерные параметры диска.
Ширина и радиальность диска
Наиболее важная для владельцев авто характеристика — ширина и радиальность автодиска. Данная маркировка выполнена в виде цифро-буквенного кода, к примеру 6Jx15. Как она расшифровывается?
- «6» — указывает на ширину обода диска, она измеряется в дюймах. Зная это значение, можно выбрать автошины правильного размера. Следует также изучить табличку отклонений размеров, потому что покрышки могут быть немного больше или меньше указанного значения, разница должна составлять ±1 см.
- «J» — данное обозначение в маркировке указывает на форму кромки обода диска. От этого показателя зависит посадочная зона для покрышки и тип кромок. Другое название этого параметра − «форма закраины», она обозначается следующими буквами: J, JJ, JK, B, K и т. п. Но на новых машинах чаще всего можно увидеть именно первую букву.
- Буква «х» — данная маркировка ставится на всех литых дисках либо «штамповках», указывает на то, что изделие неразборное. В некоторых ситуациях не получается демонтировать твердую шину, например на грузовой машине. Тогда диски используются разборные. В этом случае маркировка будет другая: «-».
- Следующее обозначение «15» — это диаметр автодиска, измеряется в дюймах, или его радиальность, которая должна быть точно такой же, как аналогичный параметр шины. Некоторые владельцы авто ошибочно полагают, что радиальность и радиус − это одно и то же, на самом деле это разные понятия. Чаще всего встречаются следующие значения радиальности дисков автомобиля: 12–21 дюйм, не учитывая закраины.
Сравнение цен актуально на 23.03.2023
Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!
Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену
Выбирайте свой комплект шин и экономьте уже сегодня!
Перейти к акциям
Если вы отправляетесь за покупкой новых колес, недостаточно просто знать, что означает маркировка на дисках автомобиля. Необходимо изучить специальный каталог либо найти в сети Internet, какие параметры ширины и радиальности колеса допустимо использовать на вашей машине.
Показатели сверловки и разболтовки диска
Все перечисленные выше показатели в узких диапазонах могут быть заменены аналогами, так как отклонение в -2 см особо не влияет ни на скоростные качества транспортного средства, ни на непроектные нагрузки на посадочный узел, и автомобиль может эксплуатироваться с шириной колеса 6J даже если производитель советует 5,5J.
Наиболее важной размерностью здесь является диаметр посадочного отверстия, или сверловка. Так, в зависимости от класса автомобиля, производителя, модели, класса и прочих параметров, это отверстие может иметь абсолютно разный диаметр, и наиболее популярные из них приведены в таблице
В ней также имеются сведениями о разболтовке, которая обозначается как 4х98, 5х110 и т. д., где первая цифра означает количество шпилек на ступице, соответственно, 4, 5 шт., а вторая – длину в миллиметрах каждой из них
Так, в зависимости от класса автомобиля, производителя, модели, класса и прочих параметров, это отверстие может иметь абсолютно разный диаметр, и наиболее популярные из них приведены в таблице. В ней также имеются сведениями о разболтовке, которая обозначается как 4х98, 5х110 и т. д., где первая цифра означает количество шпилек на ступице, соответственно, 4, 5 шт., а вторая – длину в миллиметрах каждой из них.
Таким образом, показатели сверловки и разболтовки на наиболее популярные марки авто приведены ниже.
| № пп | Модель и модификация авто | Сверловка, d, мм | Разболтовка, кол-во х мм |
| 1 | Audi A4 | 57,1 | 5 х 112 |
| 2 | Audi A6 | 66,5 | 5 х 112 |
| 3 | Audi Q7 | 66,5 | 5 х 112 |
| 4 | BMW 3 | 72,6 | 5 х 120 |
| 5 | BMW 5 | 66,6 | 5 х 112 |
| 6 | BMW X5 | 74,1 | 5 х 120 |
| 7 | Citroen Evasion | 58,1 | 4 х 108 |
| 8 | Citroen Xantia | 65,1 | 5 х 98 |
| 9 | Daewoo Nexia | 56,6 | 4 х 100 |
| 10 | Daewoo Matiz | 56,6 | 4 х 100 |
| 11 | Dodge Caliber | 67,1 | 5 х 114,3 |
| 12 | Fiat Bravo | 58,1 | 4 х 98 |
| 13 | Ford Focus | 63,4 | 5 х 108 |
| 14 | Ford Mondeo | 63,4 | 5 х 108 |
| 15 | Ford Explorer | 70,6 | 5 х 114,3 |
| 16 | Honda Civic | 64,1 | 5 х 114,3 |
| 17 | Honda Jazz | 64,1 | 5 х 114,3 |
| 18 | Honda CRV | 64,1 | 5 х 114,3 |
| 19 | Hyundai Accent | 54,1 | 4 х 100 |
| 20 | Hyundai Sonata | 66,1 | 5 х 114,3 |
| 21 | Kia Ceed | 67,1 | 5 х 114,3 |
| 22 | Kia Sportage | 67,1 | 5 х 114,3 |
| 23 | MercedesBenz A-Klasse | 66,6 | 5 х 112 |
| 24 | MercedesBenz E-Klasse | 66,6 | 5 х 112 |
| 25 | MercedesBenz ML-Klasse | 66,6 | 5 х 112 |
| 26 | Mitsubishi Lancer | 67,1 | 5 х 114,3 |
| 27 | Mitsubishi Pajero | 67,1 | 6 х 139,7 |
| 28 | Nissan Almera | 66,1 | 4 х 114,3 |
| 29 | Nissan Maxima | 66,1 | 5 х 114,3 |
| 30 | Nissan Patrol | 78,1 | 6 х 139,7 |
| 31 | Toyota Corolla | 60,1 | 5 х 114,3 |
| 32 | Toyota Camry | 60,1 | 5 х 114,3 |
| 33 | Toyota Land Cruiser 200 | 110 | 5 х 150 |
| 34 | Volkswagen Golf | 57,1 | 5 х 112 |
| 35 | Volkswagen Tiguan | 66,5 | 5 х 112 |
Важно!
Использование этой таблицы, как правило, помогает водителю не ошибиться в данных показателях. Сразу следует сказать, что отличия в сверловке или разболтовке относительно требуемых заводом показателей приводит к тому, что транспортное средство нельзя эксплуатировать без риска его поломки, что также представляет собой опасность для жизни и здоровья водителя.
Все приведённые выше показатели складываются в единую маркировку изделия, которая может быть записана как 5,5J x 14 ET45 5×100 d58,1 или 7J x 17 ET22 5×114,3 d66,1, и каждый буквенный либо цифровой показатель здесь приведён в описании выше.
Таким образом, сложные и никому непонятные обозначения не расшифровываются без участия профессионалов, однако, как показывает практика, при наличии таблиц и обозначения каждого численно-буквенного кода данная процедура очень проста и под силу каждому автолюбителю. Кроме того, опытные водители, сменившие на своём веку уже не одно транспортное средство, знают все эти шифры наизусть, потому что типоразмеров для конкретной марки авто не так уж и много, как это может показаться на первый взгляд.
Вам это будет интересно Очистители для автомобильных колесных дисков
Отрицательный вылет
Как расшифровывается маркировка дисков
Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.
Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15H25x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.
- Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
- Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
- Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
- Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
- Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
- Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
- Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции. Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению. В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
- Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.
Прочие варианты маркировки колесных дисков и расшифровка их обозначений
Кроме приведённых выше обозначений можно также встретить такие показатели размерности, как, например, 6J x 15 H2, что преимущественно характерно для штампованных изделий, и водители нередко спрашивают, как можно корректно прочитать данную надпись.
Данный код имеет следующие смысловые характеристики, приведённые ниже:
- 6J нужно расшифровывать по аналогии с предыдущим примером – это ширина диска в дюймах и форма его борта для выбора резины.
- 15 – радиальность изделия, назначаемая в зависимости от технических характеристик транспортного средства и подходящая под габариты колёсных арок автомобиля. Выражается в дюймах как диаметр изделия без учёта верхних бортиков.
- Н2 – обозначение количества хампов, а именно величина означает наличие двух уплотнительных кольцевых прокладок, которые нужны для более плотного прилегания бескамерной покрышки.
Важно!
Достаточно часто на литом или штампованном изделии можно увидеть особую маркировку дисков, которая является индивидуальной для конкретного производителя. Так, например, если потенциальный покупатель видит в самом конце строки код С046 или какие-то подобные числовые и буквенные записи, это может означать артикул изделия или его порядковый номер в систематизированном каталоге производителя.. Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков
После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них
Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков. После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них.
При этом неизменными останутся лишь показатели разболтовки и сверловки, а остальные характеристики могут незначительно поменяться. Так, например, обладатель кроссовера, у которого в базовой комплектации стояли диски с радиальностью 17 и резина с профилем 45 мм, как правило, не доволен своим «железным конём» при эго эксплуатации по мягкой грязи или снегу. Таким образом, выбирая радиальность 16 дюймов, он имеет возможность увеличить профиль до 55 мм, что будет гораздо эффективнее, потому что боковая поверхность покрышек будет также, как и плоская часть с протекторами, участвовать в работе колеса.

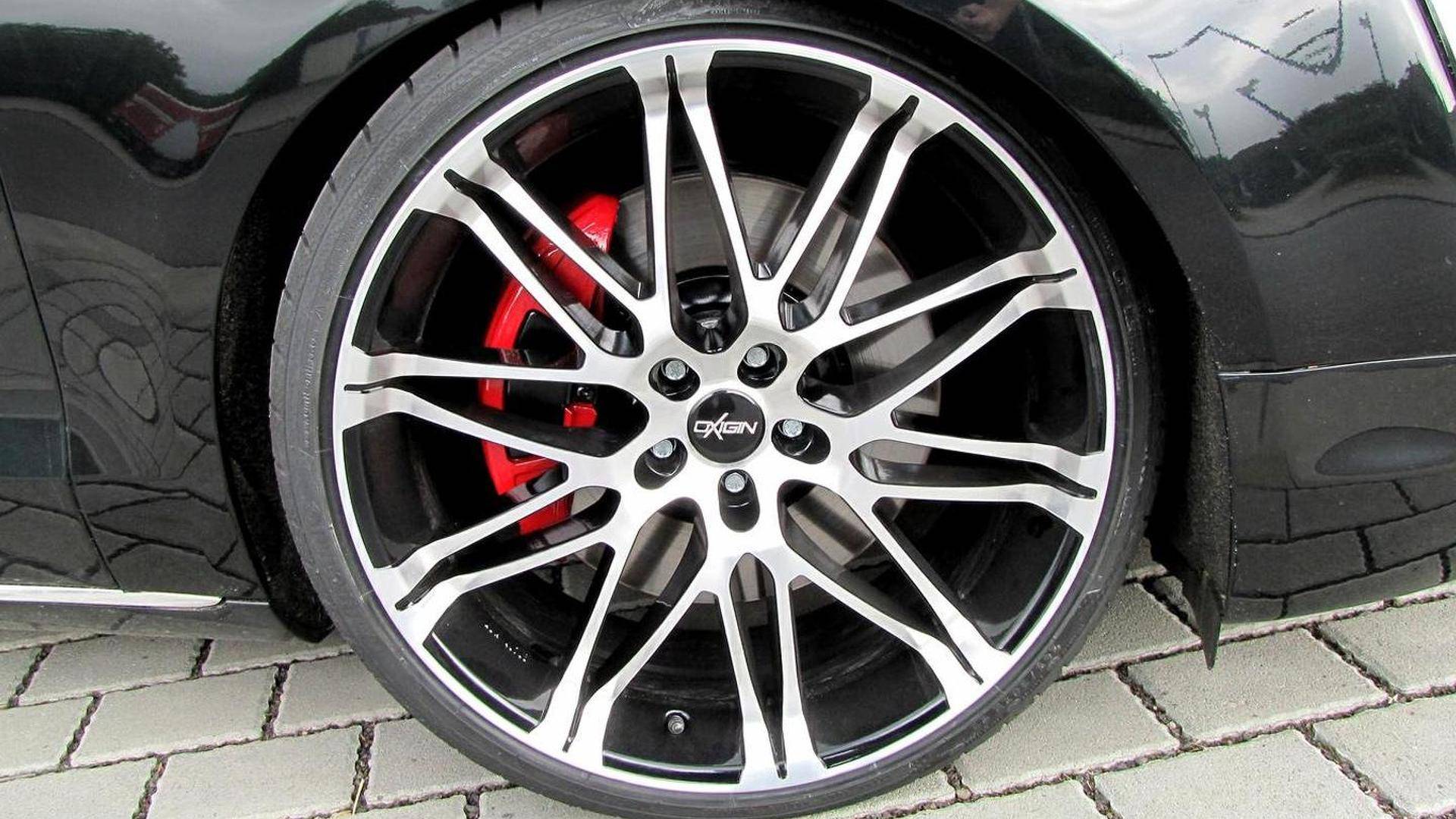

Диски с низкопрофильной резиной
Таким образом, перед установкой колёс на машину лучше всего проконсультироваться с профессиональным экспертом, который не только поможет правильно расшифровать все маркировки на дисках и резине, но и подобрать интересующие изделия в зависимости от типа авто, её статуса, а самое главное, места и способа его эксплуатации.
Данная процедура предлагается практически в каждом специализированном магазине, как правило, бесплатно. Часто у продавцов-консультантов имеется специальная компьютерная программа, в которую можно ввести исходные данные, и она покажет все варианты размерностей, подходящие для данной марки, и их наличие на складе.
Общее описание дисков легковых автомобилей

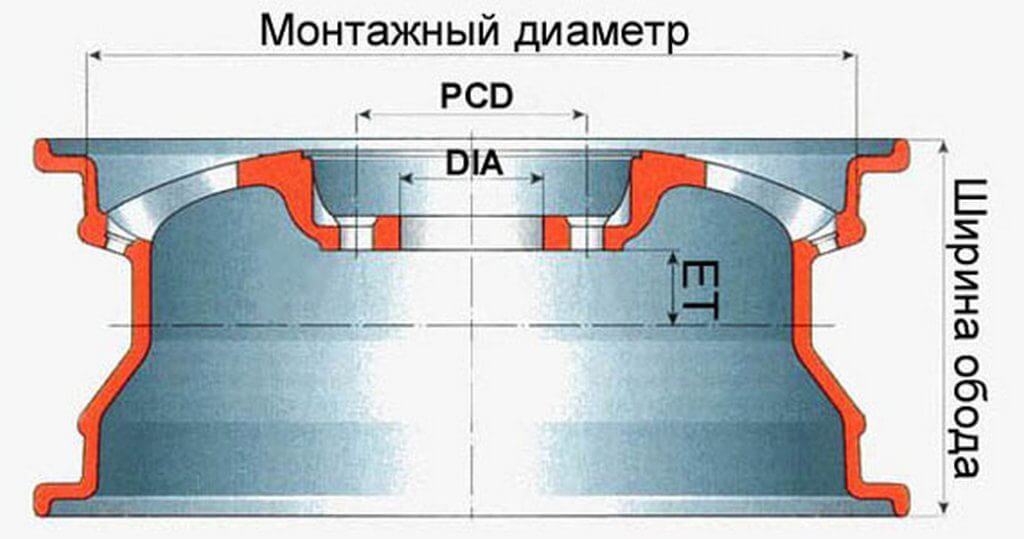

Важные размеры колесных дисков
Самой ответственной деталью автомобиля считается диск, связывающий автомобиль с покрытием дороги через покрышки. Во время замены покрышек легковых автомобилей необходимо быть осведомлённым в данных колёс. Маркировка автомобильных дисков и её расшифровка значительно облегчит задачу и поможет правильно выбрать параметры дисков по марке именно вашего автомобиля. Параметры автомобильных дисков, об которых рассказывает маркировка диска, оказывают сильное влияние на длительность функционирования подвески без откатов, а также на безопасность передвижения автомобиля.
Ни в коем случае нельзя игнорировать параметры дисков, так как это может привести к разрушению покрышки в определенных экстремальных ситуациях, таких как частое передвижение на высоких скоростях, резкие торможения, крутые виражи и многое другое.
В случае остановки автомобиля из-за нарушения нормального функционирования двигателя, можно вызвать специалиста, попросить помощи у попутных водителей или вызвать эвакуатор. Такая ситуация наверняка не сможет спровоцировать серьёзную аварийную ситуацию, а вот взрыв покрышки или отрыв колеса от ступицы при развитии высоких скоростей сможет. Поэтому все колёса обязаны находиться в нормальном состоянии и регулярно проверяться водителем автомобиля. Для этого каждый водитель должен знать основные параметры и элементы автомобильного диска.
Основные параметры и элементы автомобильного диска:
- Вылет;
- Полка;
- Плоскость крепежа;
- Посадочный диаметр;
- Диаметр центрального отверстия;
- Хампы, так называемые выступы кольца;
- Ширина ободка;
- Диаметр окружности размещения болтиков крепежа;
- Закраина ободка.
На сегодняшний момент существует четыре вида колёсных и вот основные из них:
- Простые (классические) стальные диски. Этот вид автомобильных колёс считается менее затратным и самым распространённым. В большинстве случаев они изготавливаются из стальных листов, которые хорошо себя зарекомендовали не только в легковых автомобилях, но и других видах транспорта;
- Кованые диски. Представленный вид колёс изготавливается по методу достаточно энергоёмкой горячей штамповки. После чего колесо в обязательном порядке проходит термическую обработку, которая включает в себя процесс закалки и старения. Окончательный вид колесо приобретает только после покраски и механической обработки. Естественно такой сложный процесс изготовления не может стоить дёшево, поэтому этот тип считается самым дорогим;
- Литые диски. Данный вид колёс изготавливается методом отливания по формочкам. Чаще всего применяют магниевые, алюминиевые и не так часто титановые сплавы. Отлитая деталь проходит термическую и механическую обработки, а также покраску. Этот тип также считается одним из самых дорогих;
- Комбинированные диски. Чаще всего такой тип состоит из нескольких частей, а они в свою очередь изготовляются по различным технологиям.

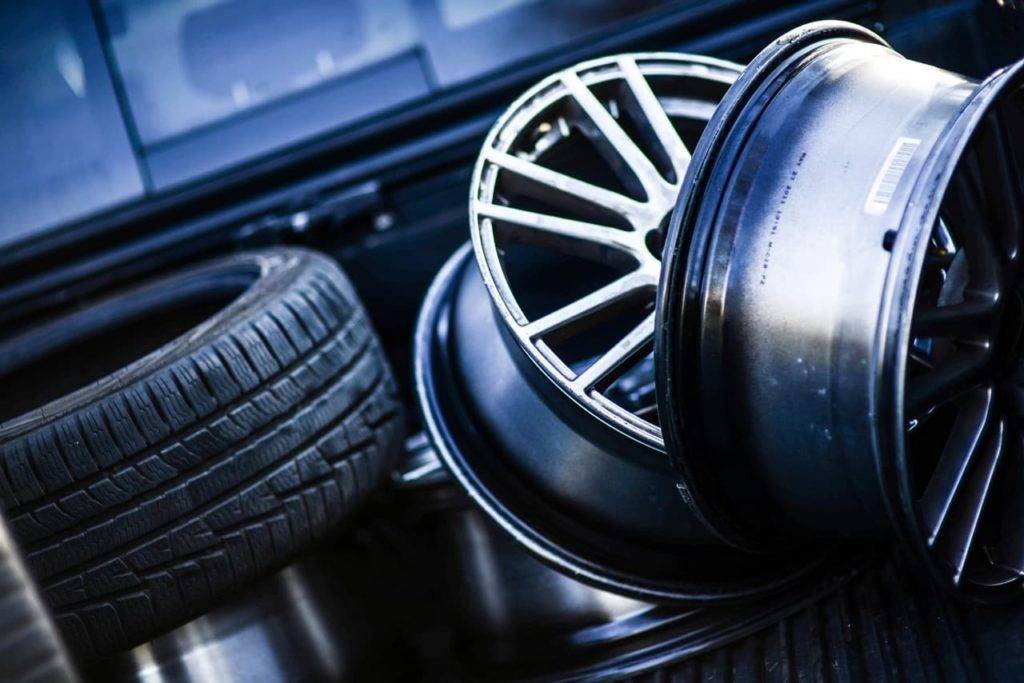

Виды автомобильных дисков
Расшифровка маркировки автомобильных дисков
Большинство российских автомобилей изначально оснащается простыми штампованными дисками, но многие водители мечтают их заменить на литые, так как они имеют множество преимуществ. К преимуществам литых дисков относятся не только красота и прекрасный внешний вид, а еще и меньшая масса и облегчение управления автомобилем. Маркировка на представленных видах дисков имеет одинаковые обозначения. Маркировка автомобильных дисков содержит в себе такие характеристики:
- Ширина ободка. Первая цифра в маркировке указывает на расстояние между внутренними краями ободка в дюймах;
- Вид кромки ободка. Последующая после цифр буква указывает на форму краёв ободка. Чаще всего используются такие буквы: K, J, JJ, JK, B, P, D. Каждая из букв обозначает определённые характеристики.
- Разъём ободка. Следующий знак означает разъём ободка. В случае размещения знака х – ободок неразъёмный, если указан знак -, то ободок разборной и состоит из нескольких деталей;
- Диаметр монтажа. Данный показатель должен совпадать с монтажным размером диска, стандартное значение для легковых автомобилей находится в диапазоне от 10 до 19;
- Подкаты и выступы колец;
- Размещение крепежей отверстий. Первая цифра обозначает количество отверстий на колёсном диске, а вторая диаметр окружности крепежных отверстий;
- Вылет диска. Данный показатель обязательно должен соответствовать рекомендациям производителя автомобиля;
- Диаметр отверстия посадки. Этот показатель находится в диапазоне от 50 до 70 и должен соответствовать посадочному поясу ступицы автомобиля.
Практические советы
Маркировка на колёсных дисках — это не просто набор символов и цифр
Чтобы избежать неприятных ситуаций при покупке, монтаже и эксплуатации дополнительно уделите внимание следующим моментам:
Частая ошибка автовладельцев — приобретение дисков с отличными от штатных характеристиками разболтовки. Если промахнуться с PCD всего на несколько миллиметров, существует опасность появления биения колеса и быстрого износа подшипников ступицы.
Самый качественный вид покраски дисков — покрытие порошковой эмалью. Последняя наносится с использованием электрического тока, при этом слой краски получается устойчивым и равномерным.
При монтаже шины постарайтесь не царапать диск
Даже небольшое повреждение потенциально грозит ржавчиной.
Приобретая новые диски, обратите особое внимание на наличие/отсутствие сколов краски. Это также позволит избежать в скором времени коррозии металла.
При приобретении дисков уделите внимание плоскостям их бортов
Они не должны иметь помятостей и неравномерного хода относительно оси при вращении (проверка проводится на шиномонтажном станке).
Ни в коем случае не ставьте на диски шины с меньшим диаметром. Такие эксперименты грозят негативными последствиями.
Не рекомендуется подгонять отверстия под крепление колеса их растачиванием/рассверливанием. Такая доработка снижает безопасность эксплуатации автомобиля.
Используемый крепёж для дисков должен быть комплектным. Монтаж с помощью любых «подходящих» болтов и гаек грозит самопроизвольным откручиванием последних и аварийной ситуацией на дороге.
Величину параметра PCD при отсутствии маркировки на диске можно узнать с помощью штангенциркуля. Но если возникла такая необходимость, всё же лучше обратиться к специалисту.
Не устанавливайте на машину диски с нестандартным вылетом. Хотя уменьшение последнего увеличивает колею, повышает устойчивость хода и придаёт автомобилю стильный внешний вид, оно при этом влечёт перегрузку подшипников ступицы и подвески.
О том, как расшифровать маркировку дисков, смотрите в следующем видео:
Знание расшифровки маркировки колёсных дисков пригодится любому автолюбителю. Прочитав эту статью, вы сможете подобрать подходящие колёса к машине без консультаций со специалистом. Запомните всего несколько обозначений, чтобы затем их верно расшифровать.
Что в итоге
Как видно, подбор дисков и покрышек является достаточно сложной задачей для неопытного потребителя. Однако, как оказывает практика, лучше изучить вопрос самостоятельно, чем полагаться на продавцов, которые часто бывают не совсем компетентны или пытаются продать только то, что есть в наличии, а не то, что оптимально подходит по параметрам. В случае с дисками автомобиля (с учетом того, что размеры дисков могут меняться), это утверждение особенно справедливо.
Следует помнить, что строгие требования автопроизводителей применительно к дискам выдвигаются не зря. Если имеют место отклонения даже по одному из параметров от штатных значений колесного диска, это приведет, как минимум, к увеличению износа покрышки. В более серьезных случаях значительно увеличивается нагрузка на подвеску, изменяется управляемость и устойчивость автомобиля и т.д.
По этой причине, чтобы на высокой скорости не произошел разрыв шины или колесо не отвалилось от ступицы, лучшим решением будет использование дисков и шин, которые в точности соответствуют заводским параметрам (размер дисков, ширина обода и т.д.)
При этом также важно следить за давлением в шинах, правильно выбирать шины по сезону, учитывать срок службы шин и т.д
