Мотороллер Муравей: обзор важных характеристик

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

Диски сцепления.
Прокладки для силовой установки и редуктора.
Гайки.
Патрубки.
Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

Диск сцепления – 400 руб.
Вал кикстартера – 1100 руб.
Передний амортизатор – 1600 руб.
Сальники редуктора – 100 руб.
Поршневая – 2500 руб.
Редуктор – 14000 руб.
Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

универсальность;
доступная стоимость;
простой ремонт;
компактность;
маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
Транспортировка малых объемов строительных материалов, особенно в городских условиях.
Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

открытый;
открытый уменьшенный (устанавливался на грузопассажирском варианте);
тент;
фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Мотор «Зеленый муравей» — уникальная российская разработка

Конструкторами из России был изобретен мотор, отличительной особенностью которого стало отсутствие в конструкции коленчатого вала.

Отличительной чертой разработки становится новый способ для превращения поступательной энергии поршней во вращательную. Теоретически, работа такого мотора должна производиться на сниженных оборотах, с развитием большей степени крутящего момента, и оказываясь на треть более экономичным, чем ДВС.

Работа в теории. Конструкция прибора, предназначенного для отбора мощности от силовой установки в виде ДВС, не допускает нарушения существующих законов природы и основных принципов науки. В ходе осуществления проекта была реализована совершенно новая конструкция ДВС, не изменяющая принципы его работы, и не затрагивающая основ теории ДВС. Отличие будет состоять в методе передачи усилия в процессе работы, и заключается оно в физических законах, а не в теории мотора.

При помощи имеющейся теории мотора, происходит определение процессов, которые бывают в инерционных машинах, какими являются почти все существующие варианты конструкции. Дело в том, что направлении сил инерции в конструкции практически во всех местах одинаково с направлением, в котором прилагается усилие для работы, вследствие чего все действия будут преобразованы во вращение в одну сторону. Это делает справедливым указание в теоретической информации о моторе того факта, что почти вся эффективность устройства сосредотачивается в цилиндре, и представляет собой качество процесса работы, а вот КПД его существенно не зависит от примененного варианта конструкции. Но применение такой теории не возможно для машин безынерционного типа.

Устройство и принцип работы

Сцепление на Муравье многодисковое, находится в масляной ванне. Узел предназначен для того, чтобы соединять и разъединять ведущие и ведомые узлы техники. Ведущая группа включает в себя барабан с прорезями на ободе, а также 5 армированных пластиковых дисков. А ведомая группа — это ведомый барабан, который находится на шлицах первичного вала, плюс 4 стальных ведомых стальных диска, один нажимной и опорный.

За счёт присутствия сцепления крутящий момент от двигателя может не передаваться, к примеру, при переключениях передач. Постепенно включая сцепление, крутящий момент от ДВС передаётся на КПП, и с помощью главной передачи (задней цепи) усилие идёт на задние колёса. Это и обеспечивает разгон на мотороллере.

Крутящий момент передаётся сцеплением в момент, когда соединяются ведущие и ведомые диски. С наружной стороны окружности ведущих дисков имеются специальные выступы. Они входят в пазы ведущего барабана узла сцепления, который соединяется с помощью цепи со звёздочкой на левой цапфе коленвала. Всего ведущих дисков у Муравья предусмотрено 7 штук. Для их изготовления применяют пластик. Между 7 ведущими элементами располагается 8 ведомых дисков. Только они уже стальные.

Своими внутренними выступами ведомые диски имеют постоянную связь с ведомым барабаном. Тот, в свою очередь, неподвижно соединяется с первичным валом на коробке переключения передач.

Оба вида дисков (ведущие и ведомые) могут осуществлять перемещение по пазам, двигаясь в осевом направлении. Но когда они находятся в своём рабочем положении, то обязательно плотно и с усилием прижимаются друг к другу. В этом им помогают 5 цилиндрических пружин. Последние фиксируются на пальцах уже рассмотренного ведомого барабана.

Сцепление включается плавно за счёт проскальзывания дисков в момент, когда сжимающее усилие ослабевает.

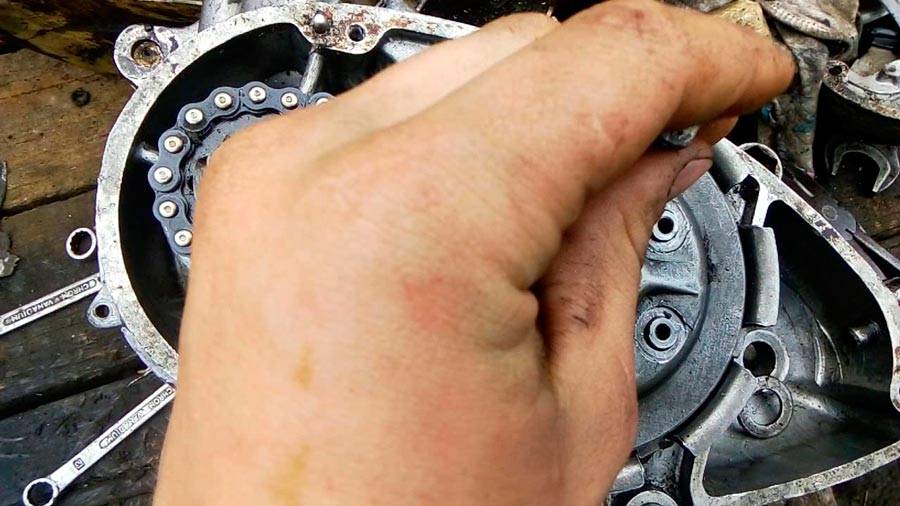

Что же говорить про устройство, то сцепление мотороллера советского образца Муравей состоит из нескольких элементов. А именно:

распорной втулки;
цепи;
ведущего барабана сцепления;
длинного штока;
шарика;
короткого штока;
ведомого барабана сцепления;
дисков сцепления;
левой крышки картера;
бумажной прокладки;
стопорной шайбы;
пружины;
пальца пружины;
звёздочки.

Примерно понимая устройство, принцип работы и какая здесь предусмотрена схема, будет намного проще разобраться в ремонте и настройке узла сцепления на советском мотороллере.

Плюсы и минусы

Немногочисленные слабые стороны с лихвой перекрываются многочисленными достоинствами. Простой и в чём-то даже примитивный, этот трёхколёсный трудяга способен с минимальными затратами делать огромную работу. И уже только за это ему можно простить его несовершенство.

Преимущества

Невероятная выносливость. У многих владельцев при должном внимании и обслуживании он работает десятилетиями без каких-либо серьёзных поломок.
Высокая грузоподъёмность. За один раз можно легко увезти треть тонны.
Неплохая проходимость. Пересечённая местность ему вполне по зубам, даже с грузом.

Экономичность

При регулярной эксплуатации это важно.

Недостатки

Преклонный возраст всех сохранившихся экземпляров, что неизбежно приводит к разным поломкам время от времени.
Громкость выхлопа и двигателя. Попросту говоря, он очень сильно шумит, и при длительных поездках это очень раздражает.
Периодически возникающие проблемы с тормозной системой задних колёс.

Причины неисправностей

Причины неисправностей во многом можно понять за счёт того, как именно ведёт себя двухколёсное транспортное средство. То есть какие симптомы проявляет узел сцепления.

Здесь возможно 2 варианта:

пробуксовка;
неполное включение.

Если вы заметили, что диски сцепления пробуксовывают, то тут можно рассматривать несколько потенциальных причин:

отсутствует свободный ход у рычага, отвечающего за выключение;
заело трос в защитной оболочке;
загустела смазка, либо она застыла из-за холодной погоды;
износились диски, либо деформировались выступы на некоторых ведущих дисках;
рычаг выключения заел в кронштейне;
ослабленная работа пружин узла сцепления;
заело червяк выжима со стороны правой крышки картера.

Для каждой из ситуаций предусмотрены соответствующие действия по восстановлению работоспособности.

Если же вы заметили неполное включение системы сцепления на мотороллере, тогда список потенциальных причин будет другим. Здесь стоит рассматривать такие неполадки:

вышел из строя механизм выключения;
повредилась муфта;
слишком большой свободный ход у рычага выключения;
масло оказалось слишком густым, из-за чего диски начали склеиваться;
перегрев привёл к тому, что диски покоробились;
износился шток выключения по длине;
открутилась гайка крепления ведомого барабана.

Столкнувшись с тем, что сцепление начало вести, следует проверить трос, а также его оболочку. Чаще всего он покрывается ржавчиной, расплетается или перегибается. Также причина может быть в кривых дисках и чрезмерно затянутых регулировочных гайках. Но и большой свободный ход у рычага исключать также не стоит.

В случае пробуксовки сцепления перечень причин может быть сходим. Только тут уже затяжка у регулировочных гаек недостаточная, либо у рычага нет свободного хода.

Изучив характер поведения мотороллера Муравей, можно сделать соответствующие выводы, а также приступить к работам по устранению неисправностей.

Улучшение грузоподъемности, или делаем из Муравья самосвал

Мотороллер Муравей – устройство мощное, однако большинство владельцев не прочь увеличить грузоподъемные способности модели. Кроме того, можно переделать кузов и сделать его откидным (на подобии самосвала).

Однако есть некоторые нюансы и главное – не перестараться. Как известно, грузоподъемность равна около 250 кг, на практике умещают и большие грузы. Но следует помнить, что при такой нагруженности скорость будет гораздо медленнее (до 35кмч).

Повысить грузоподъемность можно, увеличив борты. Однако потребуется усиление рамы мотороллера.

Сварку можно признать наиболее оптимальным вариантом, но можно справиться и без нее (изготовление дополнительной рамы производится из дерева).

Кузов в данной ситуации сдвигается вперед или оставляется на своем месте, а вот назад его сдвигать запрещено.

Есть возможность рассмотрения варианта и установки отдельных будок на такие мотороллеры, что потребует отдельных затрат.

Для самосвала чаще всего используют следующие механизмы:

тросовые лебедки;
гидравлика с автоматическим приводом;
способы с применением дверных петель и т.д (так называемые «ручные»).

Что касается гидравлики, то здесь потребуется еще и использование насоса. Общие траты при таком подходе могут превысить саму стоимость мотороллера.

Рассмотрим варианты реализации идеи:

1. С применением автоматики.

Кузов прикрепляется к дополнительной раме, которая присоединяется при помощи шарниров к основной. Подъем может осуществляться при помощи ромбического домкрата, который функционирует с подачи простого электропривода. Сам же электропривод легко можно сделать, используя стеклоподъемники простого автомобиля. В этом и есть суть автоматики, когда кузов опрокидывается нажатием одной кнопки.

Единственный минус такого преобразования – это конечная стоимость работы. Цена зависит от применяемых запчастей.

2. Ручной способ.

Кузов, как и в автоматическом способе, устанавливается на дополнительную раму. Рама также присоединяется к основной.

Удобство такого способа в том, что при надобности есть возможность попросту снять кузов (например, когда нужно перевезти длинные трубы и т.д.). Такие длинные объекты смогут быть закреплены прямиком к раме.

Тонкости производства

На практике рекомендуется дополнительная установка цепочек, которые предохранят петли от вырывания. А затворами могут служить обыкновенные дверные ручки от бытовых приборов или механизмы от авто.

При конструировании съемного кузов, потребуется и крепление бака, номера, поворотников непосредственно к раме (не путать с кузовом). Нужно добиться, чтобы центр тяжести был около осей петель (около 30 см по отношению к заднему краю). Только так кузов будет без проблем опрокидываться вручную.

Итак, мотороллер Муравей сегодня – это не только средство для передвижения, но и мощный мини-самосвал в домашних условиях. Несмотря на то, что транспортное средство уже давно не реализуется на авто рынке, приобрести его с рук все же стоит. Таким образом из простого мопеда, благодаря небольшим усилиям, мы приобретает мощный самосвал и навороченное транспортное средство.

Инструкция

Чтобы сделать вездеход из мотороллера потребуется найти машину, находящуюся в исправном состоянии.

Следует учитывать, что штатный двигатель развивает мощность 11 л.с. и обладает низким крутящим моментом (рабочий объем всего 200 см³), которого не хватает для динамичного разгона самодельной конструкции и для преодоления бездорожья.

Перед тем как из Муравья сделать вездеход, необходимо определиться с концепцией машины. Для привода задних колес может использоваться готовый мост, позаимствованный от легковых автомобилей ВАЗ или АЗЛК с задними ведущими колесами. Возможно использование отдельного понижающего редуктора, крутящий момент передается к колесам с помощью полуосей, снабженных шарнирами ШРУС (например, от малолитражной машины Ока).

Конструкция рамы

Перед началом сборки разрабатывается чертежная документация, позволяющая скомпоновать двигатель и агрегаты трансмиссии будущего вездехода. Рама собирается из отрезков стального профиля коробчатого сечения, которые соединяются контактной сваркой. Предусматривается площадка для установки двигателя, задний мост крепится к лонжеронам болтами. Приваривать чулки запрещается, поскольку полученная конструкция не отличается прочностью. В раму интегрируется передний щиток от мотороллера, который защищает ноги водителя от летящей грязи.

Для установки передних колес собирается подрамник, который крепится к штатной рулевой колонке. Колесные ступицы устанавливаются на рычагах, допускающих перемещение шин в вертикальной плоскости. В конструкцию вводятся амортизаторы с пружинами, позволяющие стабилизировать колебания колес. Полученная конструкция очищается от ржавчины, а затем покрывается слоем специального грунта. Рекомендуется произвести окраску рамы синтетической ударопрочной эмалью, предохраняющей металл от коррозии в процессе эксплуатации вездехода.

Установка двигателя

Двигатель устанавливается на штатном месте через резиновые прокладки, снижающие уровень вибраций. Для повышения крутящего момента устанавливаются несколько понижающих цепных передач, расположение шестерен продумывается на этапе проектирования рамы. Необходимо обеспечить натяжение цепей, которые не должны срываться с зубчатых колес при резких разгонах вездехода. На моторе сохраняется династартер, дополненный рычагом ручного запуска. Аккумулятор выносится на верхнюю часть рамы (в точку, которая не заливается водой и жидкой грязью).

Ходовая часть и колеса

На заднем мосту устанавливаются ступицы с тормозными механизмами, которые связываются с рукояткой на руле. На ступицах крепятся диски, которые увеличиваются путем приварки дополнительного обода. Используются готовые шины с развитым внедорожным протектором, возможно изготовление самодельных покрышек из камеры, которая установлена в металлическом каркасе. Недостатком самодельной конструкции является низкая прочность резины камеры, которая прокалывается ветками или режется острыми камнями при движении по проселкам.

Вездеход может оснащаться 1-м передним колесом или 2 шинами, установленными на поворотном подрамнике. Привод на передние колеса не предусматривается из-за низкой мощности двигателя и сложной кинематической схемы, которую трудно реализовать в кустарных условиях. Возможно применение стационарной рамы с рулевым механизмом и поворотными кулаками, связанными между собой тягой. Вместо стандартного руля от мотороллера используется рулевое колесо, позаимствованное у автомобилей российского или импортного производства.

Возможно построение вездехода из Муравья на гусеницах, в этом случае на прямоугольную раму ставятся 2 кресла для водителя и пассажира, позади устанавливается мотор с редуктором.

В состав ходовой части входят опорные ролики и резиновая гусеница с металлическими поперечными элементами. Ведущее колесо передает крутящий момент на поперечины, предусматривается передний ролик с винтовым механизмом натяжения гусеничной ленты. Подвеска в конструкции отсутствует, машина способна двигаться по заболоченной местности и глубокому снегу.

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно -171,уложить на боковую-187, даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

двусторонние гаечные ключи (комплект), 4-22 миллиметра,
отвертки — 3 шт. (большая, средняя, малая),
молотки, 2 шт. (100 и 300 грамм),
щипцы комбинированные,
деревянная палочка,
кусачки,
плоскогубцы,
торцовые ключи (4 шт.),
бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью -171,убитая-187, техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

ежедневной чистке,
мойке,
смазывании,
смене масла,
регулировке тормозов и прерывателя,
смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Мотолегенды СССР —

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Описание устройства

Муравей намного легче обычных мотоциклов, поэтому каждый мечтал приобрести его. Примерный вес составлял всего 240 кг, а это мало, если учитывать, что он мог перевозить грузы в несколько раз тяжелее себя самого. Собственно, именно из-за этого он и получил название Муравей.

Мотороллер Муравей

Еще одним преимуществом мотороллера было и есть то, что купить его можно за небольшую сумму денег. Так, купить мотороллер Муравей можно всего за 30000-50000 рублей.

Двигатель

Двигатель Муравей имеет одноцилиндровый. При этом он является достаточно прожорливым, поэтому назвать мотороллер экономичной техникой язык не поворачивается. Ведь даже новый двигатель Муравей затрачивает на сотню около 8 литров 80-го бензина, а что уже говорить о подержанной технике? Ведь если поршневая или редуктор немного износились, то затраты увеличиваются до 10 литров на сотню. В таком случае можно заменить поврежденные запчасти, но ведь купить их не просто, так как они редко встречаются в продаже.

Двигатель мотороллера Муравей

Можно купить уже собранный двигатель Муравья, вот только стоит такая роскошь дороговато.

Подвеска

Вообще, мотороллер Муравей — очень прочная техника. Особенно хорошо выполнена передняя рычажная подвеска. Она может прослужить не один десяток лет. Многие пользователи мотороллера даже утверждают, что она выполнена лучше, нежели современные варианты телескопических вилок.

Сейчас большинство любителей мотороллера Муравей вместо передних амортизаторов устанавливают задние от скутера, ведь первые в настоящее время — дефицит.

Задняя подвеска является независимой. Редуктор приводит в движение заднее колесо. Этому способствует роликовая цепь, проходящая через него. При этом сам редуктор выполнен совсем неплохо. Располагается в самом центре заднего моста, благодаря чему он легко извлекается, если это нужно.

Простота ремонта

Благодаря небольшому весу хозяин этой техники может без проблем перевернуть мотороллер Муравей, что позволит без труда выполнить ремонтные работы. Чтобы поменять камеру, покрышку или даже редуктор, совершенно необязательно снимать колесо.

Мотороллер имеет крупные размеры, благодаря чему техника отлично подходит для работ в селе.

Мотороллер может развивать максимальную скорость в 50-60 км/ч.

https://youtube.com/watch?v=kvQy8FHGYrA

Небольшой итог

Итак, мопед Муравей – это настоящая советская классика. На момент выпуска данное транспортное средство было одним из лучших вариантов в плане цены/качества. И сейчас такой байк демонстрирует неплохие технические параметры. Но, поскольку мотоцикл давно не модернизировался, расход топлива у него очень большой.

Таким образом, содержание такой рабочей лошадки обойдется в большую сумму, так что байк больше подойдет любителям раритетных моделей, нежели для людей, которые ищут транспорт для ежедневной эксплуатации.

Видеообзор мотороллера Муравей:
