Технические характеристики мотоцикла Тула

Возможности тюнинга

Современные технологии позволяют сделать тюнинг мотоцикла Тула на высоком уровне.

Вариант тюнинга №1

Можно провести следующие манипуляции:

• Установить китайский движок (бензиновый, 4-хтактный) Racer воздушного охлаждения. Карбюратор японский, рабочий объем – 200 «кубиков».
• Поставить пятиступенчатую коробку передач.
• Поменять аккумулятор (12-вольтовый, емкость 7 Ач).
• Произвести замену тормозов (на передних колесах – барабанные, на задних – дисковые).

Мотоцикл можно еще покрасить и по возможности заменить проводку.

Вариант тюнинга №2

По другой версии умельцы переоборудуют мотобайк в квадроцикл, используя дизайн из журнала фирмы Bombardier, в которой трудятся лучшие специалисты по изготовлению подобной техники. Для этого потребуется:

• подвеска от ВАЗ 2105 (можно найти на свалке);
• дисковые гидравлические тормоза;
• глушитель от ВАЗ 2109;
• колеса от Лады 21010 (литье 14 диаметра), задние колеса прикручиваются наоборот;
• бак от Явы Люкс;
• сиденье самодельное;
• аккумулятор от автомобиля на 60 А, который устанавливается под сиденьем.

Технические характеристики мотоцикла Тула не могут не впечатлять. Заводские инженеры смогли реализовать мечту большинство селян – запустить в серию «народный» мотоцикл, которому не страшны распутица и бездорожье, по доступной стоимости. Он и сейчас продолжает радовать своих владельцев.

Проблемы в производстве отечественного мотороллера

Мотороллер Тула 200, спроектированный в СССР, отличался большим весом: 150 килограмм вместо оригинальных 125. Были поставлены, также, увеличенные десятидюймовые колеса, что привело к установке увеличенного переднего крыла.

Заканчивался 1956 год, однако заводы никак не могли начать выпуск отечественных мотороллеров. Все дело было в том, что смежные предприятия никак не могли научиться изготавливать запасные части и составляющие.

Весной следующего года с конвейера сошла первая модель этого транспорта. Мотороллер был окрашен в цвет мирного синего неба. Параллельно выпускалась грузовая модель. Стоит отметить, что уже через двенадцать лет разновидностей мотороллера Тула 200 было выпущено уже 280000.

Чтобы указать на надежность конструкции, отечественные модели часто принимали участие в разнообразных пробегах, в том числе и во всесоюзных. При этом в пробеге участвовали модели с усиленной рамой и обычные. Оба мотороллера успешно финишировали, хотя и с приключениями. Их рама несколько раз ломалась, а моторы нещадно перегревались.

Данные мотороллеры продавались в шестнадцать дружественных СССР стран мира. Они собирались заводами Мексики и Аргентины из оригинальных запчастей.

Какая категория прав нужна для владельца Муравья

Также многих людей интересует вопрос о том, какая категория в правах нужна будет на советский мотороллер Муравей.

Тут даже логичнее спросить о том, нужны ли права вообще. Если мотороллер Муравей будет использоваться исключительно как помощник по огороду или дачному участку, не выезжая на дороги общего пользования, то в принципе можно обойтись и без прав.

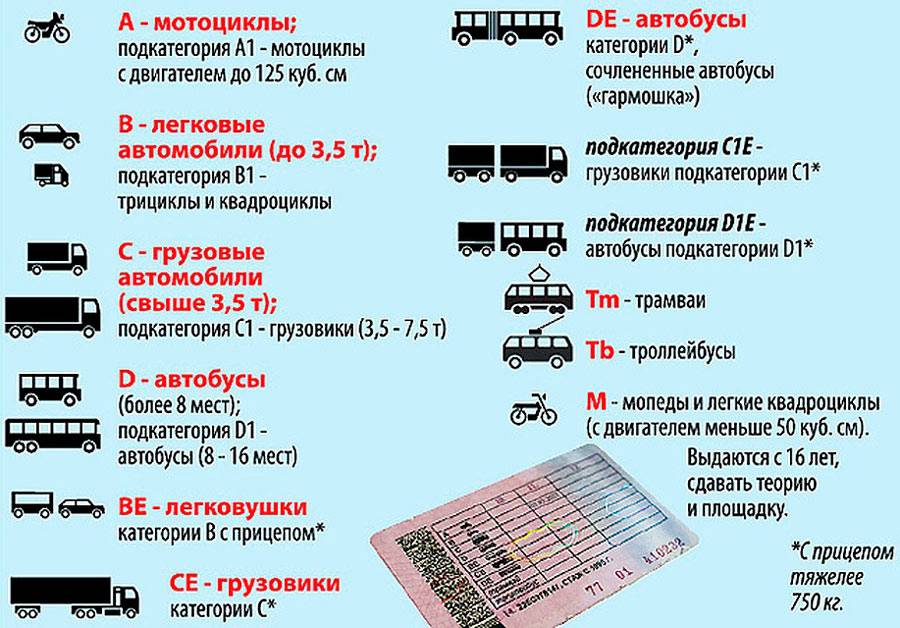

Не лишним будет разобраться в том, какой из существующих категорий прав на деле относится на сегодняшний герой мотороллер Муравей.

Учитывая это, вы в итоге поймёте, какая категория прав нужна и придётся ли вам отдельно получать категорию в водительское удостоверение, чтобы иметь возможность оседлать трёхколёсный советский мотороллер Муравей.

Согласно общепринятой классификации, которая действует в РФ, мотороллер относится к категории трициклов. Начиная с ноября 2013 года, чтобы управлять трициклами и квадроциклами, требуется категория В1. Если быть точнее, то она считается подкатегорией.

При наличии прав категории В старого образца, во время обмена на удостоверение нового образца соответствующую категорию включают в документ автоматически. Проходить курсы и сдавать на права в этой ситуации не придётся.

Но случается так, что владельцы Муравья сами модернизируют технику. В зависимости от внесённых изменений, ситуация с правами и необходимой категорией может поменяться.

Если это облегчённая конструкция и масса техники не превышает 400 килограммов, а мощность составляет до 20 лошадиных сил, тогда вполне можно обойтись категорией А.

Если же вес превышает 400 кг, даже в условиях облегчённых характеристик уже без категории В1 никак не обойтись.

При условии превышения объёма двигателя выше отметки 50 кубических сантиметров, в правах придётся открыть подкатегорию М.

Теперь загляните в свои действующие права и посмотрите, подходит ли ваш вариант удостоверения для законного управления советским мотороллером.

Технические характеристики

У последователя «Туриста-М» был более мощный двигатель. «Тулица» стала мощнее на две лошадиных силы. И опять, как и в случае с предыдущей моделью, такого параметра удалось достичь благодаря повышению степени сжатия от 7.8 до 9.3.

Увеличению мощности двигателя способствовала и трехканальная, более совершенная продувка в цилиндре. Но повышение этой технической характеристики приводило к повышенным тепловым нагрузкам. Для того чтобы сохранить нормальный режим работы, мотороллер «Тулица» получил новую головку цилиндра, имеющую развитые боковые ребра, и центральное расположение свечи.

Интересно, что увеличение и степени сжатия, и соответственно, мощности не повлияло на топливную экономичность и не потребовало перехода на более высокооктановую марку бензина. Мотороллер «Тулица» по-прежнему работал на АИ-76. Его вместо роликового стал игольчатым. Тем самым конструктивно была повышена вдвое долговечность коленчатого вала. В результате двигатель мотороллера «Тулица», обозначающийся в техпаспорте как «Т-200А», получил мощность от четырнадцати до шестнадцати лошадиных сил.

Сцепление тоже изменилось в лучшую сторону. Благодаря дополнительной паре дисков — ведущего и ведомого, а также встроенному демпферу оно стало надежнее. Конструкторы также смогли сделать раму у мотороллера «Тулица» несколько жестче, чем у предшественника.

Боковая подставка, исходя из недовольств пользователей, была перенесена с правой стороны на левую. Глушитель на мотороллере «Тулица» стал крепиться к кузову в двух точках с помощью резиновых прокладок. Тем самым был ощутимо снижен шум и повышена его долговечность.

В январе 1978 года с конвейера тульского завода им. Рябикова сошел новый мотороллер «Тулица» (фото ниже).

Правда, новым его можно назвать только номинально, по сути, это была модернизированная модель «Туриста-М». Даже внешне их различить довольно сложно: дополнительные боковые жалюзи охлаждения двигателя и педаль кик-стартера, которая теперь располагалась снаружи, — вот, пожалуй, вся разница. Что же касается «внутренних» преобразований, то они в машине были действительно существенными.

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

• Диски сцепления.
• Прокладки для силовой установки и редуктора.
• Гайки.
• Патрубки.
• Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

• Диск сцепления – 400 руб.
• Вал кикстартера – 1100 руб.
• Передний амортизатор – 1600 руб.
• Сальники редуктора – 100 руб.
• Поршневая – 2500 руб.
• Редуктор – 14000 руб.
• Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
2. Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

• универсальность;
• доступная стоимость;
• простой ремонт;
• компактность;
• маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

• открытый;
• открытый уменьшенный (устанавливался на грузопассажирском варианте);
• тент;
• фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Новое поколение мотороллеров

Грузовой мотороллер ТМЗ—5.403-01К «Муравей-2»

Мотороллер ТМЗ—5.301-01 «Тулица»

Грузовые мотороллеры «Муравей», выпускаемые тульским машиностроительным заводом имени В. М. Рябикова, пол11ьзуются устойчивым спросом. Повышая эксплуатационные характеристики, совершенствуя машины, завод стремится по возможности осуществить предложения и пожелания потребителей. Так, появилась грузопассажирская модификация «Муравья» («За рулем», 1981, № 12). А в третьем квартале 1983 года на смену семейству ТГА—200-01 пришли модернизированные — ТМЗ—5.402 (грузопассажирский) и ТМЗ—5.403К/Ф (соответственно с бортовой платформой или фургоном).

Внешне эти мотороллеры не отличались от предшественников, однако их конструкция претерпела серьезные изменения. Прежде всего они коснулись двигателя. Чугунный цилиндр заменен алюминиевым с чугунной гильзой, который имеет трехканальную продувку. Изменены форма камеры сгорания, а также конструкция глушителя и воздушного фильтра, что позволило поднять мощность до 12,5 л. с./9,2 кВт без увеличения эксплуатационного расхода топлива. С введением воздушного фильтра, снабженного бумажным сменным элементом, намного возросла износостойкость цилиндро-поршневой группы.

Повышение мощности дало попутно возможность увеличить грузоподъемность машин до 280 кг. Соответственно усилены элементы шасси (в частности, привод тормозов задних колес), а для смягчения динамических ударов при резких перепадах крутящего момента в сцеплении установили демпферы. Изменено крепление седла.

Названные конструктивные новшества улучшили технико-эксплуатационные показатели «Муравья»

При проектировании семейства «Муравей-2», производство которого освоено в настоящее время, особое внимание уделено художественно-конструкторской проработке внешних форм

Широко использованы пластмассовые детали: корпус фары, кожух руля, крышка инструментального ящика и другие. Этим не только снижена масса облицовки. Свое образные фактура и рельеф поверхностей деталей, их контрастное сочетание с основным цветом позволили найти интересные цветофактурные решения для внешнего вида мотороллеров.

Изменены форма и размеры седла и руля (он мотоциклетного типа, регулируемый по высоте и наклону). Машина стала удобнее для водителей разного роста и сложения.

В числе других новинок — блоки пере ключателей, включатель стоп-сигнала от переднего тормоза, фара типа «европейский луч», световозвращатели, катушечного типа рукоятка для управления дросселем, контрольные лампы включения указателей поворота и дальнего света, противоугонное устройство.

Грузоподъемность мотороллеров о Му-равей-2» достигла 315 кг благодаря усилению несущих элементов и применению новых радиальных шин модели К-96. Изменением кинематики подвески переднего колеса удалось значительно уменьшить склонность вилки к автоколебаниям («шимми»).

Грузовые мотороллеры «Муравей-2» выпускаются в трех модификациях: с бортовой платформой (базовая) — ТМЗ—5.403-01К, кузовом-фургоном — ТМЗ—5.403-01Ф и грузопассажирский — ТМЗ—5.402-01. Базовая модификация удостоена государственного Знака качества. В нынешнем году намечено выпустить 80 тысяч «муравьев-2», из них 60 тысяч с кузовом-платформой, 17 тысяч грузопассажирских, 3 тысячи фургонов. Две первые модификации поступают в розничную продажу. Цена — соответственно 1020 и 1050 рублей.

В дальнейшем на всех мотороллерах, включая «Тулицу», будет устанавливаться новый двигатель с комбинированной клапанно-поршневой системой для управления впуском рабочей смеси, которая уже нашла применение на мотоцикле ТМЗ—5.951. Она позволяет уменьшить эксплуатационный расход топлива на 10% и повысить тяговые характеристики двигателя на малых и средних оборотах.

Еще несколько слов о пассажирском мотороллере «Тулица». Его силовой агрегат и облицовка также модернизированы с соблюдением максимальной унификации. В ближайшее время планируем оснастить «Тулицу» капотом более современной формы. Основные характеристики машины не изменились, но сухая масса снижена на 3 кг., Индекс модернизированной «Тулицы» — ТМЗ—5.301-01, цена — 475 рублей, годовой объем выпуска 7 тысяч.

В. ПУДОВЕЕВ, главный конструктор Ю. ПОЗДНЯКОВ, начальник КБ г. Тула

Особенности и недостатки

При своем необычном виде байк отличается не только внешними качествами. Он отлично подходит для экономичных поездок. Дозаправка необходима после преодоления 300 километров. При объеме топливного бака в 12 литров, расход составляет примерно 4 литра на 100 километров. Для мопеда такого класса это очень хороший показатель.

Довольно мягкая подвеска, состоящая из амортизаторов с мотоцикла Восход и устойчивой телескопической вилки, позволяет мягко проходить все дорожные ухабы даже с небольшим грузом. Только при подъеме в горку возникают проблемы с набором скорости.

К сожалению, по словам владельцев, у тульской техники есть свои недостатки, отчетливо заметные сразу после покупки новенького агрегата. При первой же поездке может возникнуть проблема с проводкой Тулы. Частенько клеммы катушки с током касаются бензобака, создавая замыкания в цепи.

Второй распространенной проблемой является расположение кикстартера, не позволяющего завести мотор в вертикальном положении. При желании устранить проблему выясняется, что кикстартер закреплен на болте, практически не имеющем резьбы.

Во время эксплуатации заметен легкий дым, идущий из двигателя. Причиной тому является отдельно лежащий жиклер в поплавковой камере и подача бензина прямотоком через распылитель с отверстием около 3 мм.

Даже краска оставляет желать лучшего. При транспортировке грузов в глаза отчетливо бросаются потертости на корпусе. Более того, после продолжительной эксплуатации выступает налет и ржавчина в узлах механизмов. Однако мотоцикл Тула, характеристики которого вполне удовлетворяют потребностям владельца, способен преодолевать большие расстояния без поломок основных рабочих элементов.

ТМЗ-5.971

К началу 80-х годов спрос на мотороллеры в СССР ощутимо упал, что привело, например, к прекращению выпуска мотороллеров «Вятка» в Вятских Полянах. Другой производитель мотороллеров — Тульский машиностроительный завод имени Рябикова — не хотел уходить с рынка мототехники. Несмотря на наличие мощного производства оборонной продукции, позволявшего заводу держаться на плаву даже в случае полного прекращения выпуска мотоциклов, руководители и конструкторы предприятия решили продолжить выпуск мотоциклов. Решили только освоить более востребованный рынком тип двухколесного и трехколесного транспортного средства.

В 80-х японские фирмы расширяли ассортимент двухколесных, трехколесных (трайки) и четырехколесных (квадроциклы) мотоциклов высокой проходимости на широкопрофильных шинах с развитыми грунтозацепами. Тульские конструкторы решили идти тем же путем, первыми в СССР создать мототранспорт для полного бездорожья, заведомо рассчитывая, что он будет пользоваться повышенным спросом на селе и в удаленных районах страны.

Первым результатом стал появившийся в 1985 году двухколесный мотоцикл ТМЗ-5.951 на мощных пузатых шинах 6,70-10, оказывавших низкое удельное давление на грунт. Мотороллерный 200-кубовый двигатель с вентилятором принудительного воздушного охлаждения специально для этой модели впервые в советском мотоциклостроении дополнили лепестковым клапаном на впуске, заметно повысившим тяговую характеристику мотора. После устранения неизбежных для первых выпусков новой модели недостатков, модернизированный мотоцикл 1989 года получил индекс ТМЗ-5.952.

Следующим шагом стала разработка первого советского внедорожного «трайка» ТМЗ-5.971, который попал на конвейер в 1991 году. Передняя часть рамы, передняя вилка и двигатель у него остались такие же, как у ТМЗ-5.952. При проектировании независимой задней подвески была использована принципиально та же схема, что была у грузовых мотороллеров «Муравей», только пространственную трубчатую раму со штампованными элементами заметно усилили, увеличили размерность узлов задней подвески — трициклу предстояло работать в значительно более тяжелых условиях, чем грузовому мотороллеру. В целом конструкторам тульского завода пригодился опыт проектирования унифицированных между собой двухколесных и трехколесных транспортных средств, накопленный в годы производства обычных и грузовых мотороллеров.

Еще на двухколесном внедорожнике появились передовые для 80-х годов пластмассовые панели облицовки, переднее крыло. Ранее на советских мотоциклах эти детали штамповали их металла. Те же заметные пластиковые элементы остались и у трехколесного мотоцикла. Мотоциклист и его пассажир сидели друг за другом на обычном цельном седле, а над правым и левым задними колесами разместились большие решетки для багажа, удобные, например, для перевозки мешков картошки или ящиков с яблоками. Без пассажира «трайк» перевозил до 120 кг груза, а с пассажиром — примерно 90 кг. Вскоре для увеличения универсальности транспортного средства специально для него разработали прицеп ТМЗ-9.601, на котором можно было везти еще 100 кг. Также в 90-х появился специальный модуль ТМЗ-9.906, позволяющий силами владельца или сервисного предприятия превратить двухколесный мотоцикл ТМЗ в трехколесный.

Техническая характеристика

Число мест	2
Габаритные размеры	2300х1350х1250 мм
Грузоподъемность	230 кг (с учетом веса водителя)
Двигатель	Бензиновый, карбюраторный, одноцилиндровый, двухтактный
Рабочий объем	199 см3
Мощность	13.6 л.с. при 5000 об/мин
Масса	250 кг
Максимальная скорость	70 км/ч
Расход топлива	5.5 л/100 км

Недостатки модели

В настоящее время на дорогах редко встретишь данную модель байка. Но полностью он не пропал с наших дорог. Еще можно отыскать и купить при желании мотоцикл «Тула». Фото его, правда, не всегда будет полностью соответствовать первоначальному оформлению. За прошедшие годы большинство моделей претерпели ряд изменений.

Снижение спроса основано на ряде недостатков, которые характерны для данного вида транспортного средства. Среди них можно выделить следующие:

Невысокая максимальная скорость.

Большой вес, который влияет на движение по бездорожью.

За счет большой ширины колес на поворотах мотоцикл склонен «подсекаться». На мокрой поверхности дорог колеса теряют устойчивость.

Установленный стартер требовал большего значения пусковой силы аккумулятора. Поэтому на первые модели их ставили два. В СССР в те времена просто не было АКБ с небольшим размером и повышенным током. На более позднюю версию оставили только один аккумулятор.

Несмотря на недостатки, мотоцикл «Тула» занимает свою позицию в истории развития техники в советское время.

Мотоциклы марки Тула отличает прежде всего дизайн, отличная проходимость и высококачественная сборка. Эта мототехника прекрасно подходит для туризма, преодоления пересеченной местности, выездов к охотничьим угодьям и на рыбалку.

Ворох проблем

Да, мотоцикл Тула действительно неплохо передвигался по бездорожью. При должном умении ездока он мог даже перемещаться по вспаханному полю. Но вот на ровном асфальте машина чувствовала себя неуютно. Сказывались и относительно низкая скорость, и специфические параметры двигателя, основные детали которого были позаимствованы у агрегата, применявшегося ещё на мотороллере Тула 200.

Широкие шины, успешно справляющиеся с грязью, на мокром асфальте начинали скользить, что сказывалось на эксплуатационной безопасности. Асимметричная конструкция мотора привела к смещению центра тяжести на одну сторону. Это тоже не улучшало управляемость в поворотах.

Не хватало скорости. На трассе мотоцикл Тула мог обогнать мопед, но серьёзно проигрывал в динамике традиционным дорожным мотоциклам. Не радовал и высокий, для машин такого класса, расход топлива. На машинах первых серий устанавливался топливный бак, состоящий из двух не сообщающихся между собой половин. Это оказалось крайне неудобно и впоследствии недостаток устранили, установив единый бак.

Особой заботой для тех, кто эксплуатировал мотоцикл Тула, стал стартер-генератор (дино-стартер). Он частенько выходил из строя, не обеспечивая ни надёжный запуск, ни нормальный уровень зарядки аккумулятора. К тому же, отечественная промышленность в то время не выпускала компактных двенадцативольтовых батарей, способных вырабатывать высокий пусковой ток.
