Почему не работает прикуриватель на Нива Шевроле: основные причины

Причины поломок

Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.

  1. Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
  2. Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
  3. Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
  4. Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
  5. Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
  6. Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
  7. Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.

Ищем причины неполадок.

В Шевроле Нива предохранитель на прикуриватель имеет плавкую основу, поэтому как правило перегорает во время использования не соответствующего типа устройства. Например, если долго использовать мощный компрессор для накачивания колес. Если подключенный в гнездо прибор перестало работать необходимо сразу же вытащить розетку и убедиться в том, что провода не перегрелись. Если температура контактов высока, то скорее всего возникло короткое замыкание и сгорел предохранитель.

Необходимо проверить встроенный предохранитель. Он не заменяемый и в этом случае необходимо полностью менять разъем. При этом категорически запрещается менять конструкцию розетки прикуривателя и подключать к проводам дополнительные устройства. Провода не рассчитаны на дополнительную нагрузку и в месте соединения могут перегреваться.

Если осмотр предохранителей не выявил проблем, необходимо при помощи мультиметра проверить наличие тока в сети. Возможно причина в обрыве провода, или неисправной розетке, либо разрушении контактной площадки.

Между тем, производитель не рекомендует использовать прикуриватель вместо розетки и подключать разветвители. Поэтому, подключая различные приборы к бортовой сети необходимо быть уверенным в их работоспособности, а также убедиться в исправности встроенных предохранителей.

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

№ и номинал предохранителяЗащищаемая цепь
ПредохранительЗащищаемая цепь
…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

А еще интересно: Скрип колодок: Как исправить свист при торможении

Видео

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Конструкция и схема функционирования

Прикуриватель, помимо прикуривания, может использоваться для подключения различных электронных устройств и подзарядки сотовых телефонов. Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо. В гнезде нагревание спирали осуществляется посредством электрического тока, вызывая тем самым накал спирали. После нагревания до максимальной температуры свыше 100 градусов данная спираль может применяться для разных потребностей розжига огня.

Прикуриватель также служит автомобильной розеткой постоянного напряжения, с помощью которой возможно осуществление питания электронных устройств: телефон, кофеварка, пылесос и т.п. Таким образом, прикуриватель в наши дни стал незаменимым атрибутом обычной повседневной жизни.

Для того чтобы владеть информацией о том, как работает устройство, необходимо рассмотреть схему его подключения.

Схема питания прикуривателя в автомобиле Шевроле Нива

Схема функционирования устройства включает в себя:

  • провод красного цвета: питание нагревательного элемента, в цепь которого непосредственно включен предохранитель;
  • провод черного цвета: минус, подключаемый к корпусу автомобиля;
  • провод голубого цвета: питание подсветки прикуривателя, в цепи которого также имеется предохранитель.

Таким образом, схема устройства показывает, что при подаче питания на устройство осуществляется замыкание цепи и происходит нагревание спирали. Когда спираль накалится до определенной температуры, произойдет ее отключение.

Немного о предохранителе

Предохранитель служит для защиты устройства от короткого замыкания, в случае если по каким-либо причинам это произойдет. Чаще всего замыкания происходят из-за использования штекеров аппаратуры, не очень хорошо подходящих по диаметру к гнезду прикуривателя. Предохранитель располагается в блоке предохранителей и срабатывает на отключение при достижении тока граничного значения в питающем проводе. На Шевроле Ниве предохранитель прикуривателя находится в салоне под панелью приборов. Ниже приведена схема расположения предохранителей, на которой выделенный маркером элемент относится к защите прикуривателя.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

Замена изделия

Замена изделия осуществляется в том случае, если неисправность кроется непосредственно в самом гнезде прикуривателя. Первоначально если не работает этот элемент, то необходимо проверить пригодность предохранителя и спирали накала, и только после этого приступать к замене гнезда.

Данный элемент находится непосредственно в салоне автомобиля, а его замена происходит в таком порядке:

  1. Обесточивается питание внедорожника Шевроле Нива от аккумулятора.
  2. Вынимается патрон прикуривателя.
  3. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.
  4. Далее, необходимо сжать экран гнезда до момента, пока лапки не выйдут из прорезей световода, а затем, и снять экран.
  5. Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото.
  6. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы.

Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение. Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку. Регулировка включает в себя выставление контактов в определенное положение, как показано на фото.

Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию. При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке.

Дополнительный прикуриватель в салон Шеви Нивы

Дополнительный прикуриватель для Шнивы необходим для возможности подключения современных устройств (GPS, телефон), которые работают только в подключенном виде. Он является актуальным вопросом, о котором поведает далее статья.

http://helping-auto.ru/vaz/chevrolet-niva/ne-rabotaet-prikurivatel-na-nive-shevrole/http://chevniva.ru/ne-rabotaet-prikurivatel/http://vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.htmlhttp://carfrance.ru/ne-rabotaet-prikurivatel-na-niva-chevrolet/http://expertniva.ru/elektrooborudovanie/menyaem-predohranitel-prikurivatelya-niva-shevrole.htmlhttp://chnivaremont.ru/elektrooborudovanie/prikurivatel-nivy-chevrole.html

Какой предохранитель отвечает за прикуриватель?

Такой устройство, как прикуриватель часто выходит из строя, вернее не само устройство, а его предохранитель, защищающее от попадания превышенного напряжения на (в данном случае) прикуриватель.

Предохранитель прикуривателя на Нива Шевроле

Сгорание предохранителя происходит из-за, например, подсоединения замкнутого электрического насоса. Было однажды такое, что знакомый купил в местном магазине автозапчастей электрический насос автомобильный, привез его на работу и, решили испробовать, подкачать колеса. После подсоединения к прикуривателю предохранитель сразу же выбивало. Затем, один желающий решил испробовать на своем авто, и на его машине также сгорел предохранитель. Стали читать книжку от насоса, было написано: «Сделано в СЩА» (через букву Щ:)). Посмеялись и он повез на замену. Оказалось насос был замкнут.

Предохранитель прикуривателя, в основном, сгорает от подключения других устройств, сейчас их великое множество: видеорегистраторы, антирадары, FM-модуляторы, зарядные устройства и т.д. Причиной временной неисправности прикуривателя (сгоревший ПП) является некачественное электронное устройство из-за которых скачет напряжение. Возможно и сгорание самого прикуривателя, а не только предохранителя.

Подключенные ноутбуки, электрочайники, внешние радио и магнитолы еще быстрее приводя к сгоранию предохранителя, так как эти устройства имеют свои преобразователи напряжения.

В зависимости от марки и модели автомобиля, предохранитель может быть общим с магнитолой, а может быть конкретным для прикуривателя.

Признаки неисправностей прикуривателя

Можно попробовать заменить головку, если она не нагревается, но владельцу непременно требуется сохранение основной функции.

Вот наиболее распространенные ситуации, с которыми сталкиваются все владельцы:

  • «усики» гнезда расшатались, либо износились;
  • в гнездо попадает посторонний предмет, из-за которого нормальное подключение становится невозможным;
  • перегорает гнездо;
  • выходит из строя предохранитель — проблема встречается у машин разных годов выпуска – 2008, 2012, 2013.

Именно предохранитель относят к деталям с максимальной уязвимостью. Обычно это связано с перегрузкой, возникшей при подключении приборов с повышенной мощностью. Прикуриватели могут работать только с устройствами, у которых этот показатель не такой высокий. В других случаях лучше использовать прямое подключение к аккумулятору.

Этот способ часто кажется неудобным, но он доставляет меньше всего хлопот. Главное – чтобы все провода подключались правильно, а полярность сохранялась. Можно устанавливать дополнительные прикуриватели, питающиеся от своих собственных аккумуляторов. Такие механизмы отличаются увеличенной пропускной способностью, год выпуска почти не имеет значения.

Предохранители

F1 (5А)

  • Лампы фонарей освещения номерного знака
  • Лампы освещения приборов
  • Контрольная лампа наружного освещения в комбинации приборов
  • Подкапотная лампа
  • Лампа дополнительного сигнала торможения
  • Лампы габаритного света левого борта

F2 (7.5А)

  • Лампа ближнего света (левая фара)
  • Электрокорректор света фар
  • Моторедуктор корректора

F3 (7.5А)

  • Лампа дальнего света (левая блок-фара)
  • Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

  • Реле электростеклоподъемников
  • Электростеклоподъемники

F6 (15А)

  • До 2009 года:

    Блок управления блокировки замков дверей

  • После 2009 года:

    Прикуриватель

F7 (20А)

  • До 2009 года:

    • Прикуриватель
    • Реле звукового сигнала
    • Звуковой сигнал
  • После 2009 года:

    • Реле звукового сигнала
    • Звуковой сигнал
    • Плафон освещения багажника

F8

  • До 2009 года (20А):

    • Реле обогрева заднего стекла (контакты)
    • Элемент обогрева заднего стекла
  • После 2009 года (25А):

    • Реле обогрева заднего стекла
    • Элемент обогрева заднего стекла
    • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

  • До 2009 года:

    • Лампа освещения вещевого ящика
    • Реле очистителя ветрового стекла
    • Переключатель очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Реле фароочистителя (контакты)
    • Электродвигатели фароочистителей
    • Электродвигатель фароомывателя
  • После 2009 года:

    • Выключатель обогрева стекла двери багажного отделения
    • Реле очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Насос омывателя ветрового стекла
    • Правый подрулевой переключатель
    • Лампа освещения вещевого ящика
    • Лампы света заднего хода

F10 (20А)

  • До 2009 года:

    Резерв

  • После 2009 года:

    Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

  • Лампы задних габаритных огней
  • Регулятор освещения приборов

F12 (7.5А)

  • Лампа ближнего света (правая фара)
  • Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

  • Блок управления наружными зеркалами
  • Электроприводы наружных зеркал заднего вида
  • Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

  • Плафон индивидуальной подсветки
  • Контрольная лампа иммобилизатора
  • Лампы стоп-сигнала
  • Дополнительный сигнал торможения
  • Плафон освещения салона

F18 (25А)

  • До 2009 года:

    • Лампы света заднего хода
    • Электровентилятор отопителя
    • Электродвигатель омывателя ветрового стекла
    • Реле обогрева заднего стекла (обмотка)
    • Реле очистителя заднего стекла
    • Электродвигатель очистителя заднего стекла
    • Электродвигатель омывателя заднего стекла
    • Блок управления блокировкой дверей
  • После 2009 года:

    • Переключатель электродвигателя отопителя
    • Электродвигатель отопителя

F19 (10А)

  • До 2009 года:

    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала
  • После 2009 года:

    • Реле стартера
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

  • До 2009 года:

    Задние противотуманные фонари

  • После 2009 года:

    • Задние противотуманные фонари
    • Блок управления противоугонной системы (С 2009 года)

    Зуммер (С 2009 года)

  • Лампы противотуманного света в задних фонарях
  • Блок управления противоугонной системы (С 2009 года)
  • Зуммер (С 2009 года)

K1

  • До 2009 года:

    Реле контроля исправности ламп (вместо реле устанавливаются перемычки)

  • После 2009 года:

    Реле очистителя ветрового стекла

K2

  • До 2009 года:

    Реле очистителя ветрового стекла

  • После 2009 года:

    Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

  • До 2009 года:

    Реле-прерыватель указателей поворотов и аварийной сигнализации

  • После 2009 года:

    Реле ближнего света фар

K4

  • До 2009 года:

    Реле ближнего света фар

  • После 2009 года:

    Реле дальнего света фар

K5

  • До 2009 года:

    Реле дальнего света фар

  • После 2009 года:

    Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

  • До 2009 года:

    Дополнительное реле (Разгружает контакты выключателя зажигания)

  • После 2009 года:

    Реле обогрева стекла двери багажного отделения

K7

Реле обогрева стекла двери багажного отделения

Как снять и поменять прикуриватель

Перед началом работы следует приобрести нужный инструмент. Чтобы снять прикуриватель Chevrolet Cruze, потребуются:

  • отвертка для выкручивания саморезов;
  • перчатки;
  • тестер для проверки правильности подключения;
  • дополнительные провода подходящего сечения (при замене кабелей);
  • паяльник с припоем для починки проблемных мест;
  • изолента;
  • новый предохранитель;
  • запасной прикуриватель.

Сниматься устройство будет следующим образом.

  1. Выключаем зажигание, открываем капот, убираем минусовую клемму с аккумулятора. Это обесточит цепь, тем самым устранив вероятность короткого замыкания.
  2. Демонтируем подлокотник. Это одна деталь с центральным тоннелем.
  3. Отсоединяем колодку проводов, идущую к прибору.
  4. Отверткой выкручиваем болты крепления автоприкуривателя.
  5. Подгибаем зажимы и выдавливаем деталь с посадочного места.
  6. Демонтируем кольцо подсветки.


После снятия можно проводить ремонт или менять неисправные запчасти, например, предохранитель. Установка прикуривателя проходит в обратном порядке.

Замена предохранителя прикуривателя

Казалось бы, что такого в замене предохранителя, вытащил и вставил новый. Ан нет. Вот правильный порядок замены предохранителя:

  1. Выключить зажигание авто.
  2. Отсоединить «массу» от аккумулятора машины.
  3. Аккуратно вытащить перегоревший предохранитель специальными щипцами. Если их нет, то пассатижами (плоскогубцами).
  4. Новый предохранитель надо ставить такой, чтобы он был рассчитан на такую же силу тока, которая была на старом перегоревшем ПП. Например, на ПП написано 20, это значит, что он выдерживать до 20 Ампер. Если поставить мощнее, то предохранитель то сможет выдержать скачки нагрузок, а вот сам прикуриватель может сгореть. Предохранитель можно вставлять любой стороной.
  5. Старый сгоревший предохранитель будет со сгоревшей нитью, можно посмотреть и выяснить, в нем ли причина поломки прикуривателя. Также бывает, что причиной может быть не ПП, а оборванный провод. Если предохранитель целый, надо прозвонить проводку мультиметром.
  6. Закрываем крышку блока.
  7. Подсоединяем отсоединенный минусовой провод обратно к клемме АКБ.
  8. Включить зажигание и проверить работоспособность прикуривателя.

На Нива Шевроле не работает прикуриватель, что делать?

Ремонт прикуривателя

Восстановлению он не подлежит, поэтому в таком случае придётся менять прикуриватель полностью. F12 7,5 А — ближний свет в правой фаре, моторедукторы корректоров света фар.

Произведем установку дополнительного прикуривателя на Шевроле Нива. Можно применить разветвители, но смотрится это крайне не…

Изолирование осуществляется с помощью 8-миллиметровой термоусадки, но, ни в коем случае, не изолентой.

На части монтажных блоков эту цепь, и цепь звукового сигнала, защищает предохранитель F7 20 А , что позволяет легко определить состояние предохранителя.

В большинстве случаев, прикуриватель выходит из строя по вине штекеров этих устройств, диаметр которых, не соответствует диаметру гнезда прикуривателя, стоит их только вставить с перекосом.

Этот предохранитель рассчитывается на ток срабатывания в 15А, поэтому если в цепи будет наводиться большее значение, то он разорвет питающую цепь путем расплавления плавкой вставки.

На части монтажных блоков эту цепь, и цепь звукового сигнала, защищает предохранитель F7 20 Ачто позволяет легко схема прикуривателя на ниве шевроле состояние предохранителя.

Это изделие представляет собой спиралевидную конструкцию с держателем, которая устанавливается в специальное гнездо.

Потом удаляем разъем с прикуривателя и оголяем его плюс.

Пригодится разъем “мама”, соединение будет осуществляться с приходящим проводом. Не забудьте про изоляцию, делается это при помощи 8-миллиметровой термоусадки.

На прикуривателе находим плюсовой контакт, туда подсоединяем разъем “папа”.

Затем берем провод марки ШВВП, сечением 2х0,75 и размером около одного метра и заземляем отдельно взятую жилу, применяется специальная клемма “землевка”.

Другую жилу скрепляем с плюсовым проводом прикуривателя, придется использовать дополнительный разъем. Свободный конец провода ШВВП спаиваем с клеммой типа “мама”, изолируем термоусадкой, он и будет соединяться с дополнительным прикуривателемдля Шевроле Нива. Соединительные колодки и подсветку с проводкой необходимо пропустить через отверстие в облицовке.

реле и предохранители

Используя отвертку, необходимо нажать на защелку гнезда и вывести ее из зацепления, как показано на фото. Извлекается гнездо из облицовки совместно с питающей проводкой, сжав с обеих сторон пластиковые фиксаторы. Нагревание спирали должно происходить в течение 20 секунд, после чего происходит возврат патрона в первоначальное положение.

Если же срабатывание на отключение происходит раньше или, наоборот, дольше, тогда необходимо произвести регулировку.

Регулировка включает в себя выставление контактов в определенное положение, как показано на фото. Далее, осуществляется замена гнезда на новое, а установка проводится в порядке обратном снятию.

Для чего Вам пригодилась эта схема?

При монтаже световода необходимо контролировать, чтобы выступ, который он имеет, вошел в прорезь на облицовке. Итак, установка осуществляется в таком порядке: Приобретается изделие в магазине. Определяемся с местом, где гнездо будет монтироваться на панель.

Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей.

Fuse replacement the cigarette lighter and horn for Chevrolet — Niva

Если нет опыта, лучше обратиться в автосервис. F7 20 А — звуковой сигнал и его реле, прикуриватель.

Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

Когда мы вставляем прикуриватель в гнездо, цепь замыкается и на спираль подаётся 12 В. Как только она прогреется до определённой температуры, термоэлемент отбрасывает прикуриватель от контактов, прекращая подачу напряжения. Защита прикуривателя на Нива Шевроле Это ещё далеко не все гаджеты которым требуется подзарядка!

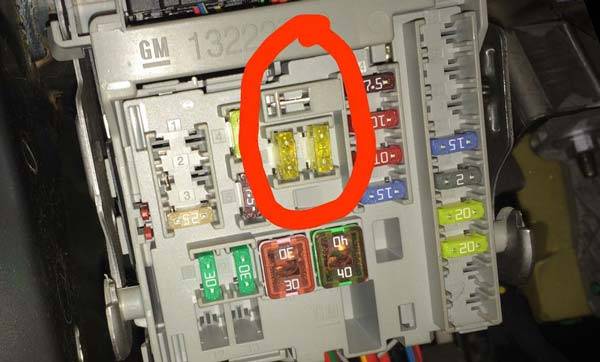

Когда мы вставляем в гнездо постороннее устройство, ситуация совсем иная. Тогда прикуриватель работает просто как вольтовая розетка и защищён только от короткого замыкания предохранителями. На Шевроле Нива их два: Предохранитель прикуривателя обведён красным.

Нива Шевроле: не работает прикуриватель, особенности замены, причины неисправности и как снять с Шеви Нивы самому

Прикуриватели для современных автомобилей давно перестали выполнять только одну функцию, присутствовавшую изначально. Функциональность гнезда расширилась, как увеличилось и количество оборудования, работающего через него. Это касается и магнитолы, к примеру

Но что делать, когда перестает работать сам прикуриватель? В этом случае важно определить причину поломки, чтобы приступить к устранению проблемы. Если на Ниве Шевроле не работает прикуриватель, статья обязательно поможет разобраться с проблемами

Как работает и как устроен прикуриватель

Основная часть устройства – металлическая деталь, находящаяся внутри пластмассового корпуса. Общая конструкция вставляется в специальное отверстие — неотъемлемую часть машины. В качестве нагревательных элементов используют материалы, отличающиеся высоким удельным сопротивлением. Как правило, предпочтение отдают нихрому.

Следующим образом всю конструкцию соединяют с другими деталями:

  1. С гнездом соединяют массу.
  2. Плюсовой контакт идет к нагревателю. Разобрать после этого конструкцию тоже можно, при необходимости.

Нагрев спирали из нихрома предполагает сохранение предельно высоких температур на протяжении некоторого времени — при этом деталь раскаляется приобретает красный цвет. Система дополнительно снабжается термореле – оно отключает подачу питания, если температурный порог превышается.

Специальный патрон с лампочкой для подсветки монтируют в этой же части автомобиля, если первоначального освещения оказывается недостаточно. В гнезде есть предохранитель на 10 А. Этот элемент легко найти в предохранительном блоке. Конструкция простая и понятная, но иногда и она перестает функционировать. У такой ситуации может быть несколько причин, каждая из которых заслуживает отдельного рассмотрения. Далее будет рассказано, как снять прикуриватель на Шеве Нива.

Признаки неисправностей прикуривателя

Можно попробовать заменить головку, если она не нагревается, но владельцу непременно требуется сохранение основной функции.

Вот наиболее распространенные ситуации, с которыми сталкиваются все владельцы:

  • «усики» гнезда расшатались, либо износились;
  • в гнездо попадает посторонний предмет, из-за которого нормальное подключение становится невозможным;
  • перегорает гнездо;
  • выходит из строя предохранитель — проблема встречается у машин разных годов выпуска – 2008, 2012, 2013.

Именно предохранитель относят к деталям с максимальной уязвимостью. Обычно это связано с перегрузкой, возникшей при подключении приборов с повышенной мощностью. Прикуриватели могут работать только с устройствами, у которых этот показатель не такой высокий. В других случаях лучше использовать прямое подключение к аккумулятору.

Этот способ часто кажется неудобным, но он доставляет меньше всего хлопот. Главное – чтобы все провода подключались правильно, а полярность сохранялась. Можно устанавливать дополнительные прикуриватели, питающиеся от своих собственных аккумуляторов. Такие механизмы отличаются увеличенной пропускной способностью, год выпуска почти не имеет значения.

Причины поломок

Есть несколько причин, по которым прикуриватель перестает работать полностью, либо частично. Среди них:

  1. Сломанный элемент накаливания. Со временем способны перегорать даже нихромовые спирали, расположенные внутри металлических головок. Лучше купить новую деталь, чтобы провести полную замену гнезда.
  2. Плохой контакт. Многие разъемы начинают плохо прилегать друг к другу по мере эксплуатации. Часто происходит элементарное окисление конструкции. По этой причине прикуриватель перестает нагреваться. Разборка устройства не потребуется, для устранения проблемы достаточно почистить провода.
  3. Коротит проводка. Описание поломки с подробностями приведено ниже. По ней может гулять короткое замыкание – при таких обстоятельствах появляются слишком высокие температуры, либо нагрев достаточно частый. Надо знать схему расположения проводов, а потом воспользоваться мультитестером. Прикуриватель не будет работать и в том случае, когда появился обрыв – в этом случае включается предохранитель.
  4. Сгоревший предохранитель.

Максимальная сила тока для таких участков конструкции – в пределах 10-15 Ампер. Допустимые величины превышаются, если подключить одно мощное устройство или сразу несколько. Из-за этого предохранители и сгорают.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
