Скрипит педаль сцепления на Рено Логан — ищем причину сами

Как убрать скрип сцепления?

Итак, природа скрипения может быть какой угодно, начиная взаимодействием болта с пружиной насухую и заканчивая жёстким контактом корзины с выжимом

Если пробег невелик, стоит обратить внимание на «самочувствие» тяги. Зримые повреждения типа ржавчины и надрывов считаются наиболее красноречивыми индикаторами

Если же она находится в нормальном состоянии, достаточно обработать трущиеся детали и плоскости графитовой, силиконовой смазкой, либо препаратом WD-40. Данный аэрозоль в настоящее время позиционируется как панацея от любых неприятностей, связанных с негативным влиянием агрессивных условий и сред. Вместе с тем, самым оптимальным средством эксперты признают ЦИАТИМ 221. Эта смазка в динамических автомобильных узлах лучше других справляется с возлагаемой на неё миссией в температурном диапазоне -60-120°C. ГСМ тщательно и избирательно наносится сплошным слоем на участки деталей. При этом следует учитывать, что смазка не вечна, и процедуру периодически (хоть и нечасто) необходимо повторять.

Если не помогло, «корень зла» надлежит искать в подкапотном пространстве с вероятным снятием старого троса и заменой на новый. Если же и указанная мера окажется бесполезной, остаётся вариант полной замены комплекта сцепления.

И всё-таки конкретно, что делать, если скрипит педаль сцепления Рено Логан?

Смазать тросик сцепления

Совет бывалых шоферов: в случае возникновения проблемы такого рода не экономьте на тросе, который стоит сравнительно дёшево – лучше поставьте новый и надолго забудьте о скрипе. Правда, новое изделие всё равно придётся покрыть тонким слоем смазки – так он прослужит дольше и будет функционировать в штатной обстановке.

Впрочем, бытует и спорное противоположное мнение, мол, смазывать трос нельзя однозначно, потому что на солидол в большом количестве будут налипать абразивные частицы, ускоряющие износ. Так или иначе, опыт свидетельствует: смазанный трос не боится пагубного воздействия песка и грязи.

Смазать паз зубчатого сегмента

Когда скрипит педаль сцепления Рено Логан, причиной подчас является неправильная работа зубчатого кулачка педали муфты, который расположен под приборной доской. В зубчатом сегменте находится канал, где протянут трос. При этом следует понимать, что посторонний звук – самое безобидное следствие поломки, доставляющее дискомфорт пассажирам в салоне. Сама же поломка может быть серьёзной и неожиданной.

С целью ликвидации неисправности достаточно смазать внутреннюю полость канала. В начале процедуры трос извлекается из педального держателя.

Смазать опору вилки

При необходимости на элементе обновить жировую плёнку. Для этого потребуется наличие:

• Силиконовой смазки в аэрозольном исполнении.
• Очистителя сцепления и тормозных дисков (также аэрозоль).
• Длинной кисточки для удаления загрязнения.
• Пластичной смазки класса NGLI, в частности, Chevron NLGI или Mobilgrease XHP 222, 2. Для удобства применения смазки отличаются по цвету.
• Одноразового медицинского шприца (10 «кубиков»). Колпачок иглы, посредством которого и осуществляется смазка, обрезается под острым углом.

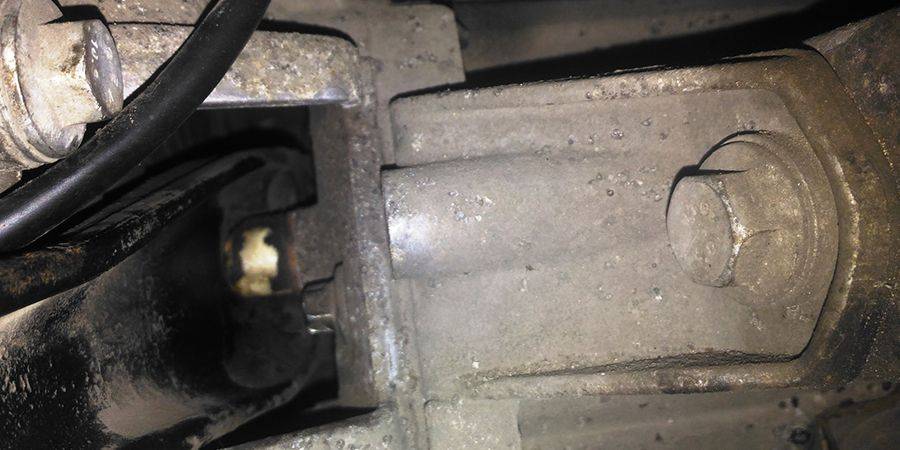

Источником скрипа служит как раз опора вилки, а причиной – засорение грязью. Зачастую профилактические процедуры в этом отношении бывают полезными, тем более что особенной сложностью и трудоёмкостью они не отличаются:

• Открываем капот.
• Потянув трос, выводим наконечник из прорези вилки выключения.
• Снимаем защитный резиновый кожух-пыльник с опоры.
• Очищаем и смазываем его силиконом, после чего насухо протираем.
• Отводим вилку влево и обрабатываем упор очистителем, сильные загрязнения – кисточкой.

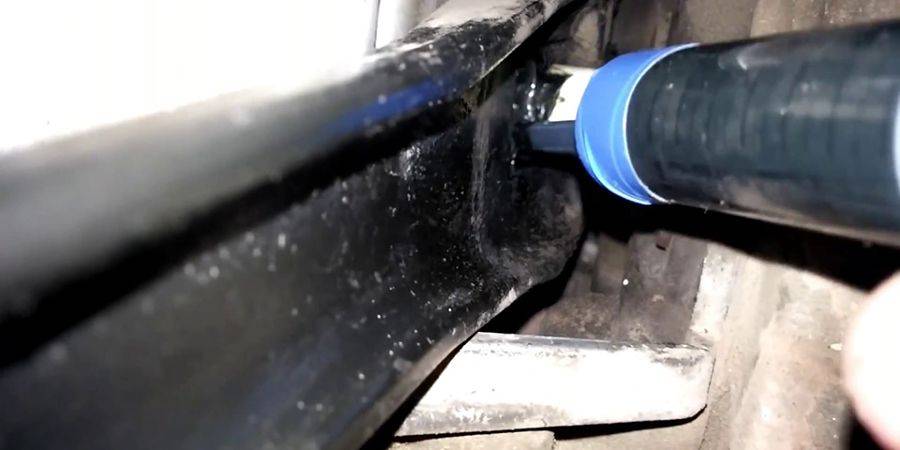

• Смазываем упор пластичной смазкой в шприце.
• Устанавливаем пыльник и трос на место.

Перед тем как приступить к выполнению работ, обеспечивается беспрепятственный доступ к рабочему органу. Для этого шланг воздушного фильтра и бачок гидроусилителя снимаются. Бачок снимается частично – достаточно подвесить его на проволоке…

Наконец, можно попробовать смазать втулки на педальном узле (хотя изношенные втулки подлежат замене, а не смазке). В случае если и после этого звуки не исчезли, проблема кроется в выжимном диске с корзиной, и здесь лучше посетить СТОА.

Почему скрипят тросы

Загорается лампочка abs: основные причины и устранение неполадок

Еще одна неприятность, когда начинают проявляться скрипы и щелчки при выключении сцепления с механическими приводами в районе троса. Здесь разобраться сложнее, потому что трос может скрипеть как в салоне, так и под капотом. Но в таких случаях лучше промазать трос полностью, тем более что это не займет много времени. Чтобы было удобнее, трос нужно отсоединить от вилки сцепления и промазать его из-под капота. Поступают при этом по-разному, но если трос еще не старый, то снимать его полностью нет смысла. Можно его промазать при помощи шприца и моторного масла, методично загоняя масло под кожух троса. Рабочие зоны, те места, где трос выходит из кожуха, промазываются консистентной водостойкой смазкой. Литол 24, к примеру.

Скрипеть может не только трос в кожухе, но и компенсаторный механизм. В некоторых автомобилях он установлен под капотом, возле сцепления, а в некоторых с другой стороны, возле педали, как на Лада Гранта. Пока трос новый, он будет скрипеть и щелкать. Это неизбежно, но смазывать его все равно нужно. Лучше промазать компенсационный механизм еще при установке троса. Но если момент упущен, тогда придется позаниматься акробатикой в салоне. Тем же шприцем нужно добраться до компенсационного механизма и брызнуть пару капель на него. Скрипы должны исчезнуть. Волшебные аэрозоли лучше приберечь для других случаев.

Замена троса

Чтобы поменять трос, необходимо провести ряд несложных операций:

в салоне автомобиля (под панелью) откручивается гайка, которая крепит трос к педальному узлу;

со шпильки снимается стопор оплётки;

• с помощью плоскогубцев снимается стопорная скоба;
• извлекается ось педали;
• пружина кронштейна педали также демонтируется;
• плоскогубцами вытягивается на себя и демонтируется упор наконечника;
• педаль освобождается от наконечника тросика;
• извлекается уплотнитель оплётки троса (в моторном отсеке);

• наконечник тросика, соединённый с вилкой, нужно потянуть вперёд на себя и вытащить его из паза;
• демонтировать поводок наконечника;
• демонтировать направляющую втулку;
• протащить тросик сцепления Лада Гранта через отверстие между моторным отсеком и салоном автомобиля.

Перед тем как установить новый трос, его необходимо смазать. Для этого между ним и его оболочкой заливается немного машинного масла. Устанавливается новый тросик в обратной последовательности

Нельзя не обратить внимание на несовершенство механизма натяжения тросика. Причиной его скрипа может стать:

• пластиковая втулка на педали;
• пластмассовый поводок;
• тросик (трос и его оболочка);
• первичный вал КПП.

Большая часть причин устраняется очень просто – нужно смазать трущиеся детали, например, литолом. То же касается и первичного вала – скрип возникает из-за нехватки смазки подшипника. Чтобы его смазать, необходимо добраться до пыльника вилки и, оттянув его, обильно закачать внутрь графитовую смазку.

Сцепление Лада Гранта остаётся все тем же, что и раньше. Точно такие же однодисковые механизмы устанавливались на предыдущие модели – Приору, Калину первого поколения, ВАЗ 2110, 2109, 2108. Завод лишь частично доработал конструкцию, снабдив ее более качественными деталями. Дополнительно появился автоматический натяжитель тросика, который сам по себе является дополнительным источником неисправностей. Это довольно старая разработка, и за время ее использования не было принято мер по устранению самых распространенных неполадок. Напротив, инженеры усложнили конструкцию добавлением дополнительных элементов. С другой стороны, сцепление Лада Гранта недорогое в обслуживании, и купить все необходимые запчасти можно в каждом автомагазине. Любой автовладелец может заменить сцепление Лада Гранта своими руками. Доступность и простота конструкции остаются приоритетом «АвтоВАЗа», хотя качество при этом и не на первом месте.

Многие владельцы Лада Гранта, Калина и Приора замечают скрип педали сцепления. Причем, данная проблема может возникнуть уже после первых километров пробега. Расскажем про возможные причины этого недуга, а также про способы решения.

Для начала убедитесь, что на автомобиле правильно отрегулировано сцепление. Удерживая наконечник троса сцепления в вытянутом положении, измерьте размер между вилкой и поводком, он должен составлять 27 мм. Как выполнить регулировку троса сцепления показано на видео:

Около 11% утверждают, что причины скрипа сцепления были в тросе сцепления

Обратить внимание на наличие пружины в механизме натяжения, на Лада Калина 2 и Лада Гранта ее может не быть. Стоит отметить, что на тросе сцепления Лада Приора эта пружина присутствует и владельцы этих автомобилей практически не сталкиваются со скрипом педали сцепления. Если пружины нет, то ее следует установить

Также, не лишним будет смазать тросик сцепления, используя тонкую трубку, либо если подойдет, установить тросик сцепления от Лада Приора (каталожный номер: 21700-1602210)

Если пружины нет, то ее следует установить. Также, не лишним будет смазать тросик сцепления, используя тонкую трубку, либо если подойдет, установить тросик сцепления от Лада Приора (каталожный номер: 21700-1602210).

Возможные неисправности двухдискового сцепления

При побуксовке, когда отпущена полностью педаль сцепления, диски проскальзывают один относительно другого и в значительной степени нагреваются. Стальной ведомый диск может покоробиться, а чугунный маховик и нажимные диски – потрескаться. Фрикционные накладки на дисках при этом изнашиваются и обгорают. Проявляется пробуксовка вначале на высоких передачах: несмотря на увеличение оборотов мотора, скорость машины не растёт. Если не отремонтировать, то данный процесс начинает прогрессировать, в дальнейшем даже на первой передаче автомобиль не может тронуться с места.

Основная причина пробуксовки – это маленький свободный ход педали сцепления. Обыкновенно он составляет 15-25 мм от крайнего верхнего положения педали до положения, когда выжимной подшипник начинает нажимать рычаги выключения или на диафрагменную пружину. Нужно восстановить свободный ход педали сцепления регулировкой.

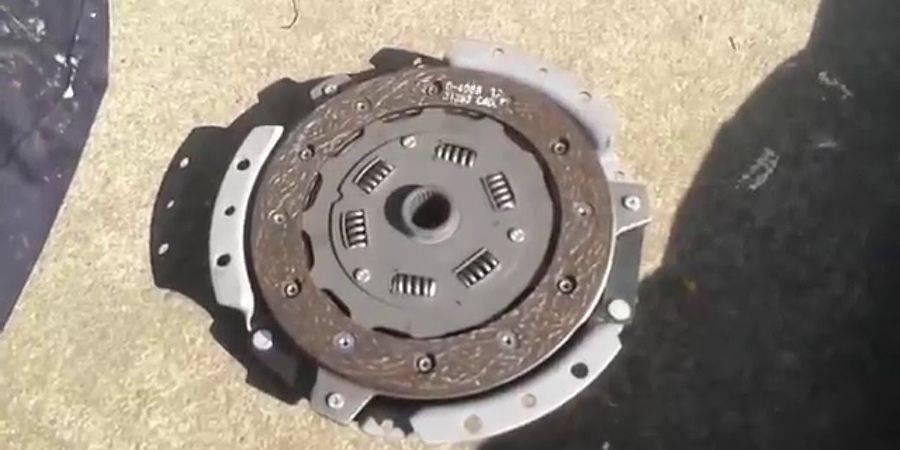

Если же причина – в ведомом диске, то это сразу будет видно, в форме деформаций и механических дефектов на нём. Когда фрикционные накладки изношены очень сильно, и подрегулировать свободный ход не получается, то необходимо заменить накладки, либо весь ведомый диск.

Менее распространённые причины пробуксовки состоят в замасливании накладок, а также в ослаблении нажимных пружин (возможно, случился отпуск стали при перегреве сцепления).

Сцепление ведёт, или не полностью выключается.

Неполное выключение сцепления появляется таким образом: при включении передачи, когда машина неподвижна, слышится хруст шестерёнок. Это ведёт к износу коробки переключения передач. А наиболее вероятной причиной является увеличенный свободный ход педали сцепления.

Также это может произойти при деформации выжимных рычагов; или когда выжимной подшипник заедает – не передвигается вместе с нажимной муфтой. Есть вероятность, что ведомый диск сцепления не передвигается по шлицам (при загустении или загрязнении консистентной смазки).

Первичный вал КПП вставлен в шарикоподшипник, который расположен в углублении маховика, и «ведение» сцепления может быть связано с неисправностью этого подшипника. В двухдисковом сцеплении такая проблема обычно появляется из-за замасливания и последующего склеивания дисков ведомых и нажимных.

Происходят рывки при включении сцепления

Когда, несмотря на плавное отпускание педали сцепления автомобиль трогается с места рывками, это говорит о повреждении фрикционных накладок; о том, что ведомый диск покороблен, либо сломались демпферные пружины, либо износились фрикционные шайбы.

Ведомый диск может заедать при передвижении по шлицам первичного вала КПП. Возможно также заедание нажимной муфты или разрушение выжимного подшипника.

Если воздух попадает в гидравлический привод выключения сцепления, возможно «проваливание» педали, и, как следствие – неполное выключение сцепления. В этом случае надо удалить пузырьки воздуха с частью тормозной жидкости (прокачать сцепление), и долить новой.

Если привод тросовый, то обрыв троса может стать причиной поломки сцепления. Когда педаль сцепления не возвращается в первоначальное положение – отсоединилась возвратная пружина.

Пошаговая инструкция

Теперь поэтапно разберем весь процесс. Заранее запаситесь штангенциркулем или хотя бы линейкой.

• Открываем капот, скидываем минус клемму на аккумуляторе. Теперь нужно снять воздушный фильтр, который скрывает нужные нам узлы
• Снимаем разъев ДМРВ, стяжку адсорбера, резиновые опоры и откидываем корпус ВФ в сторону
• Рядом с картером и находится наша вилка сцепления. У некоторых автомобилей на вторичном рынке там же можно найти датчик, перемещенный водителем
• При помощи инструмента, скажем, плоскогубцев, вытягиваем наконечник на себя, дабы освободить побольше места для работы
• Берем штангенциркуль и замеряем расстояние от поводка до вилки. Согласно техдокументации Гранта оно должно быть ровно 27 миллиметров
• Регулируем поводок по резьбе, если расстояние не соответствует
• После чего прожимаем педаль пару раз, смотрим за результатом, повторяем настройку
• Следом — ход самой педали. Он должен составлять 14.6 сантиметров (+ — сантиметр). Как уже сказали, лучше если она будет вровень с тормозной
• Если даже после нескольких настроек педаль не встает на место, то логично будет разбираться с самим узлом

Как устранить скрип педали сцепления на автомобиле Рено Логан без заезда на сервис?

Опытные автомобилисты не только могут самостоятельно заменить подшипник передней ступицы Logan, но и на слух определяют локацию посторонних звуков от механизма муфты. Это позволяет им оперативно его устранить источник акустического дискомфорта. Но бывает, что шум появляется в ходе движения, когда точно установить причину не удается. В этом случае приходится переходить по пунктам:

• Смазать тросик.
• Смазать зубчатый сегмент педального узла.
• Очистить и нанести новую смазку на опорный узел вилки.
• Заменить втулки педального кронштейна.
• Заменить тросик.
• Заменить выжимной подшипник.

Поскольку износ тросика – это одна из самых актуальных проблем, то есть смысл начинать борьбу с посторонним шумом именно с него. Бывали случаи, когда трос начинал двигаться вместе с оплеткой, а при ее заклинивании получался треск.

Смазываем тросик

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до +120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

Смазка паза зубчатого сегмента педали

Шум со стороны педального узла внутри салона бывает связан с зубчатым кулачком педали муфты, который расположен под приборной панелью. В зубчатом сегменте расположен паз, по которому проходит трос управления.

Для устранения проблемы постороннего шума достаточно смазать Литолом внутреннюю плоскость паза. Перед началом операции тросик нужно потянуть на себя и извлечь его из специального держателя педали.

Смазываем опору вилки

В случае, когда педаль сцепления на Рено Логан продолжает скрипеть, нужно осмотреть еще один узел – опору вилки. При необходимости ее нужно очистить и положить новую смазку. Простая на первый взгляд операция требует наличия довольно внушительного набора:

• Силиконовая смазка в аэрозольной упаковке.
• Очиститель для тормозных дисков и сцепления в аэрозольном баллончике.
• Круглая кисточка с длинной ручкой для удаления сильного загрязнения.
• Пластичная смазка класса NGLI, например, Mobilgrease XHP 222, Chevron NLGI 2. Смазки отличаются темно-синим цветом.
• Одноразовый пластиковый шприц на 10 мл. Колпачок нужно обрезать под углом, именно с его помощью выполняется смазывание.

Довольно часто причиной скрипа из муфты является опора вилки, причина – грязь и все ее разновидности. Многим процедура помогает, поэтому не стоит пренебрегать. Особых трудностей с реализацией нет – это не замена шаровой опоры Renault передней подвески. Технология заключается в следующем:

• Открыть капот моторного отсека.
• Потянув трос на себя, вывести наконечник из прорези вилки выключения.
• Снять резиновый пыльник с основания вилки.
• Пыльник очистить и обработать силиконовой смазкой, после вытереть его насухо.
• Отвести вилку до упора влево и обработать упор очистителем, сильные загрязнения убирать при помощи кисточки.
• Смазать упор пластичной смазкой при помощи шприца.
• Установить пыльник и трос на штатное место.

Перед проведением работ, чтобы обеспечить комфортный доступ, нужно снять бачок с жидкостью ГУР и шланг воздушного фильтра. Бачок полностью снимать не следует – достаточно подвесить на проволоке.

Если скрип педали сцепления на автомобиле Рено Логан остался после проведения перечисленных операций, то можно попытаться смазать в салоне втулки на педальном узле. Нужно признать, такая мера вряд ли будет эффективной, по рекомендации производителя изношенные втулки подлежат замене.

Как устранить скрип педали сцепления

Чтобы устранить неприятные звуки во время работы педали сцепления, в первую очередь необходимо выполнить регулировку зазора на вилке и нанести смазывающий состав на трущиеся поверхности деталей. Регулировку зазора проще всего выполнить, предварительно сняв воздушный фильтр автомобиля:

— отсоедините патрубок, перекрывающий подачу воздуха— отсоедините патрубок, подающий воздух на ресивер и датчик расхода воздуха— отсоедините сам фильтр, электрические жгуты и упоры.

Далее переходим непосредственно к регулировке зазора вилки. Информацию о необходимом зазоре вы можете узнать из инструкции/мануала к своему автомобилю, так как его значение разнится для каждой марки и модели машин.

1. Достаньте тросик сцепления, потянув его до упора по направлению движения автомобиля.

2. Установите необходимый зазор, путем закручивания специального пластикового барашка

3. Обязательно смажьте детали с помощью специального средства, можно использовать универсальную WD-жидкость.

4. Снимите резиновую шайбу сцепления, достаньте из прорези край троса и тщательно очистите его поверхность от грязи.

5. Не забудьте обработать тросик и втулку смазкой. Также смажьте трос в районе гофры, для этого можно использовать медицинский шприц.

6. Втулки и вал также нуждаются в смазке, для проведения операции необходимо предварительно снять пыльник и приобрести специальную аэрозольную смесь на основе молибдена.

Таким образом, проблема скрипа педали сцепления может быть устранена самостоятельно, без обращения к специалистам СТО, что сэкономит не только ваш бюджет, но и время.

Производитель	Номер детали*	Название детали
TOYOTA	PZ4550C0D090	Смазка для шлицов сцепления EU/0,1Kg
GT OIL	8809059407776	Жидкость трансмиссионная GT Oil для АКПП и гидравлических сцеплений, 1L
GT OIL	8809059407615	Жидкость трансмиссионная GT Oil для АКПП, гидроусилителя руля и гидравлических сцеплений, 4L
HI-GEAR	HG5385R	Очиститель тормозов Hi-Gear, механизмы сцепления и электрооборудование, 0,41л
GT OIL	8809059407646	Жидкость трансмиссионная GT Oil для АКПП, гидроусилителя руля и гидравлических сцеплений, 20L

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Производитель	Наименование	Номер детали	Применяемость*
VALEO	Комплект сцепления	DWK030	CHEVROLET Aveo Lanos
VALEO	Комплект сцепления	DWK047	CHEVROLET Aveo Lanos
VALEO	Комплект сцепления	828053	CHEVROLET Aveo Spark
VALEO	Комплект сцепления	DWK040	CHEVROLET Aveo 2 Rezzo
VALEO	Комплект сцепления	826787	CHEVROLET LACCETTI NUBIRA
VALEO	Комплект сцепления	834056	CHEVROLET LACCETTI NUBIRA
VALEO	Комплект сцепления	DWK027	CHEVROLET Lanos
VALEO	Комплект сцепления	DWK037	CHEVROLET Spark
VALEO	Комплект сцепления	828053	DAEWOO Matiz
VALEO	Комплект сцепления	DWK037	DAEWOO Matiz
VALEO	Комплект сцепления	826995	HYUNDAI Accent
VALEO	Комплект сцепления	HDK204	HYUNDAI Elantra Accent I20
VALEO	Комплект сцепления	826742	HYUNDAI Getz 1,4
VALEO	Комплект сцепления	HD90	HYUNDAI H-100
VALEO	Комплект сцепления	826825	HYUNDAI Santa Fe
VALEO	Комплект сцепления	828005	HYUNDAI Starex / Н1
VALEO	Комплект сцепления	826299	HYUNDAI Соната Тагаз
VALEO	Комплект сцепления	826995	KIA Ceed 2007 — 2012
VALEO	Комплект сцепления	821115	KIA Karens Sportage
VALEO	Комплект сцепления	MBK077	Mitsubishi Pajero 3 Montero
VALEO	Комплект сцепления	826426	Mitsubishi L200
VALEO	Комплект сцепления	828600	Mitsubishi Lancer 9
VALEO	Комплект сцепления	DWK060	Нет даных

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Трос сцепления — замена и регулировка троса сцепления рено логан — renault logan

Замена Трос сцепления заменяют целиком в случае его обрыва, а также в случае если он стал неработоспособным или слишком туго перемещается в своей оболочке.

Ухватившись за груз на тросе сцепления и потянув, выводим его из прорези вилки сцепления

Вытащите наконечник троса (его демпфер) из кронштейна расположеного на коробке передач

После чего в салоне автомобиля, под приборной панелью, потянув трос сцепления (1) на себя, извлекаем его из держателя педали сцепления

затем сжав распорные лепестки заднего накончника троса (на рисунке слева наконечник в снятом виде) проталкиваем его в моторный отсек через отверстие в щитке передка (2)

после чего вытягиваем трос из отверстия в щитке, со стороны моторного отсека.

Трос снят. Установка троса производится в обратном порядке.

Регулировка троса потребуется при его замене. Кроме того каждые 15 тыс. км пробега следует проверять ругулировку. По мере эксплуатации автомобиля изнашиваются накладки ведомого диска сцепления, поэтому изначальные регулировки троса постепенно изменяются — увеличивается расстояние 1 и 2 (см. рисунок) и увеличивается ход педали сцепления.

При регулировке троса выставляем такие же размеры, какие приняты на заводе-изготовителе. Измерения проводим линейкой. Расстояние 1 (между вилкой сцепления и кронштейном на КП) = 86±5 мм. Расстояние 2 (между кронштейном на КП и резьбовым наконечником троса) = 60±5 мм.

Если расстояние не соответствует положеному, то регулируем его вращая регулировочную гайку наконечника троса (2), ослабив перед этим контрагайку (1). (потребуется ключ «на 10»). При регулировке может потребоваться удерживать трос от вращения за гранёную часть его наконечника ключом «на 7» (рисунок справа)

После этого нажимаем на педаль сцепления несколько раз и снова проверям расстояние, при необходимости — регулируем. Ход вилки сцепления должен иметь расстояние 28-33 мм.(для 1.4 л) и 30-35 мм.(для 1.6 л). После регулировки затягиваем контрагайку (1). Задняя передача на работающем автомобиле должна включаться чисто, без треска. Педаль сцепления при регулировке должна распологаться примерно на одном уровне с педалью тормоза. Расстояние до пола — 105-110 мм.

Узнайте больше о новом логан

• Замена троса сцепления на Рено Логан: пошаговая инструкция, необходимые инструменты
• Трос сцепления — ЗАМЕНА И РЕГУЛИРОВКА троса сцепления Рено Логан — Renault Logan
• Видео как снять и заменить переднюю блок фару Рено Логан своими руками. Замена фары головного света Logan
• Тюнинг фар Renault Logan в Балашихе

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.. Шум выжимного подшипника:

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Устройство сцепления — расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

Коробка передач JR5:

1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер коробки передач; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — пробка маслозаливного отверстия; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 — подшипник выключения сцепления.

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Примечание:

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

• набор головок: 8, 10, 13, 15, 19, 32;
• накидные ключи: 10, 13, 15;
• плоские отвёртки, молоток, зубило;
• смазочные средства: WD-40, графитовая, подшипниковая;
• тормозная жидкость, масло для МКПП;
• домкрат и подпорки (если нет ямы / подъёмника).

Как устранить скрип педали сцепления на автомобиле Рено Логан без заезда на сервис?

Опытные автомобилисты не только могут самостоятельно заменить подшипник передней ступицы Logan, но и на слух определяют локацию посторонних звуков от механизма муфты. Это позволяет им оперативно его устранить источник акустического дискомфорта. Но бывает, что шум появляется в ходе движения, когда точно установить причину не удается. В этом случае приходится переходить по пунктам:

• Смазать тросик.
• Смазать зубчатый сегмент педального узла.
• Очистить и нанести новую смазку на опорный узел вилки.
• Заменить втулки педального кронштейна.
• Заменить тросик.
• Заменить выжимной подшипник.

Поскольку износ тросика – это одна из самых актуальных проблем, то есть смысл начинать борьбу с посторонним шумом именно с него. Бывали случаи, когда трос начинал двигаться вместе с оплеткой, а при ее заклинивании получался треск.

Смазываем тросик

Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.

Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.

Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.

Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до +120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.

Смазка паза зубчатого сегмента педали

Шум со стороны педального узла внутри салона бывает связан с зубчатым кулачком педали муфты, который расположен под приборной панелью. В зубчатом сегменте расположен паз, по которому проходит трос управления.

Для устранения проблемы постороннего шума достаточно смазать Литолом внутреннюю плоскость паза. Перед началом операции тросик нужно потянуть на себя и извлечь его из специального держателя педали.

Смазываем опору вилки

В случае, когда педаль сцепления на Рено Логан продолжает скрипеть, нужно осмотреть еще один узел – опору вилки. При необходимости ее нужно очистить и положить новую смазку. Простая на первый взгляд операция требует наличия довольно внушительного набора:

• Силиконовая смазка в аэрозольной упаковке.
• Очиститель для тормозных дисков и сцепления в аэрозольном баллончике.
• Круглая кисточка с длинной ручкой для удаления сильного загрязнения.
• Пластичная смазка класса NGLI, например, Mobilgrease XHP 222, Chevron NLGI 2. Смазки отличаются темно-синим цветом.
• Одноразовый пластиковый шприц на 10 мл. Колпачок нужно обрезать под углом, именно с его помощью выполняется смазывание.

Довольно часто причиной скрипа из муфты является опора вилки, причина – грязь и все ее разновидности. Многим процедура помогает, поэтому не стоит пренебрегать. Особых трудностей с реализацией нет – это не замена шаровой опоры Renault передней подвески. Технология заключается в следующем:

• Открыть капот моторного отсека.
• Потянув трос на себя, вывести наконечник из прорези вилки выключения.
• Снять резиновый пыльник с основания вилки.
• Пыльник очистить и обработать силиконовой смазкой, после вытереть его насухо.
• Отвести вилку до упора влево и обработать упор очистителем, сильные загрязнения убирать при помощи кисточки.
• Смазать упор пластичной смазкой при помощи шприца.
• Установить пыльник и трос на штатное место.

Перед проведением работ, чтобы обеспечить комфортный доступ, нужно снять бачок с жидкостью ГУР и шланг воздушного фильтра. Бачок полностью снимать не следует – достаточно подвесить на проволоке.

Если скрип педали сцепления на автомобиле Рено Логан остался после проведения перечисленных операций, то можно попытаться смазать в салоне втулки на педальном узле. Нужно признать, такая мера вряд ли будет эффективной, по рекомендации производителя изношенные втулки подлежат замене.
