не горит тормозные лампы на ваз 2114
Что бы выяснить причину данной неисправности, необходимо в первую очередь определить подходит ли питание на задние фонари. PДля этого с помощью контрольной лампы или тестера прозваниваем концевик провода, стоп- сигнала. При отсутствии напряжения на проводе и нажатой педали тормоза, продолжаем поиск неисправности. В случае наличия напряжения, при этом стоп-сигнал не горит, проверяем наличие массы, на задних фонарях, а также исправность ламп. Если не горит только один стоп сигнал необходимо проверить также плату заднего фонаря и целостность ее дорожек. Иногда бывает при исправных лампах, и присутствии напряжения фонари, тем не менее, не горят, здесь следует проверить контакты ламп, возможно причина неисправности в плохом контакте, лампы с цоколем.
Выяснив, что питание на задние фонари не подходит вовсе, проверяем работоспособность выключателя стоп сигнала или лягушки, которая находится под педалью тормоза, для этого снимаем с выключателя провода и замыкаем между собой, если стоп сигналы заработали, меняем выключатель. Если же напряжение на лягушке есть, а при замыкании проводов сигналы так и не работают, скорее всего, произошел обрыв провода идущего на задние фонари, или плохой контакт в колодке этого провода. Для устранения пытаемся найти обрыв провода и устранить его. В случае, если все вышеперечисленные манипуляции не принесли результата, ищем причину в предохранителях, для начала проверяем исправность освещения салона, если освещение не работает, скорее всего, перегорел шестой предохранитель в монтажном блоке, находится под капотом с водительской стороны.
Проверяем данный предохранитель на исправность, если неисправен, заменяем на новый. Теперь все должно работать. Если же и теперь не работает, возможно, что неисправен монтажный блок, в данном случае неисправность необходимо выявлять путем прозванивания монтажного блока или его замены. Наши автомобили Pспереди оснащены двумя блоками фар головного света, которые, в свою очередь, оснащены гидравлическим корректором уровня направления освещения. Некоторые автомобили имеют в комплектации, которые крепятся на нишах переднего бампера. Задница оснащена 2-мя комплектами комбинированных фонарей +P диодный стоп сигнал на спойлере.
Не горят фонари заднего хода на ВАЗ 08 -09 -99 -10 . Ищем причину.
Регистрационный номер освещают 2 фонаря, которые установлены в крышке багажника. Абсолютно все владельцы samar сталкиваются с проблемами, связанными с оптикой, фарами, лампами. В этой статье мы приведем основные причины возникшей проблемы и поможем вам устранить ее. Стоит отметить один интересный факт, у наших авто чаще всего не горит правый ближний свет фар. Почему так получается загадки нашего автопрома. Блок фары головного света. Почему не горит ближний свет? PЕсли не горит ближний свет, то возможны следующие причины неисправности: В наших авто установлены двухнитиевые галогенные лампы, т. е. и ближний и дальний свет фар дает одна лампа, просто загораются разные нити лампа.

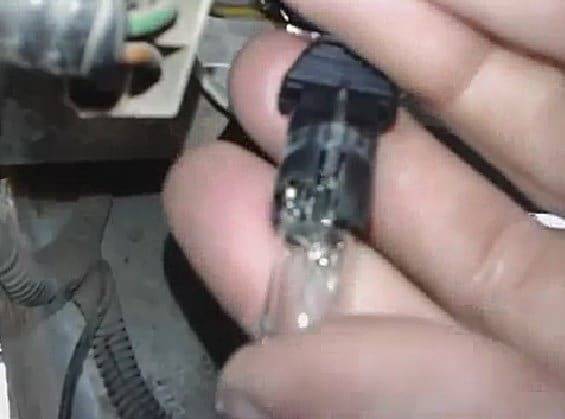

P Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье PP 2)PPPPP Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы Pкак найти, проверить и заменить предохранитель вы найдете в статье. PP 3)PPPPP ОкислилисьP провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары. 4)PPPPP Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней.
Проблема типичная: отошел или окислился провод. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта: опять же плохой контакт с предохранителем. Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу. Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но! Не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя. Не горят габариты Если у вас не горят габариты, то читайтеP Не горит задний ход Если у вас не горят фары заднего хода, то смотрите статью P Не работают поворотники Причины, по которым не могут работать поворотники ищите в статье P
Способы ремонта
Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.
- Загнать автомобиль на подъемник или яму.
- Выполнить работу, забравшись под автомобиль.
Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.
Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.
Самостоятельная замена
Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.
- Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
- Снимите защиту с контактов вашего датчика, отсоедините контакты.
- Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
- Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
- Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
- Доставайте вышедший из строя прибор, вставьте на его место новый.
- Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
- Верните на места все контакты, наденьте обратно защиту.
- Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
- Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.
Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:
- Поверните ключ зажигания, но не заводите сам двигатель;
- Включите заднюю передачу на вашей КПП;
- Смотрите, включились ли белые огни. Если да, все прошло отлично.
А сколько стоит?
Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.
Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.
Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.
Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.
Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.
Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.
ВАЗ 2110 2111 2112 — предохранителей и реле
ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Основной блок
Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Фото — схема Вариант 1
p, blockquote 6,0,0,0,0 —>
Блок 2110 — 3722010 -01
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
Схема Вариант 2
p, blockquote 9,0,0,0,0 —>
Блок 2110 — 3722010
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Схема Вариант 3
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Описание предохранителей
p, blockquote 15,0,0,0,0 —>
| F1 | 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
| F2 | 7,5А Левая фара (ближний свет) |
| F3 | 10А Левая фара (дальний свет) |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Электродвигатели стекло подъёмников дверей |
| F6 | 15А Переносная лампа |
| F7 | 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20А Резервный |
| F11 | 5А Лампы габаритного света правого борта |
| F12 | 7,5А Правая фара (ближний свет) |
| F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Электро обогрев сидений. Блокировка замка багажника |
| F16 | 10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер) |
| F18 | 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5А Лампы задних противотуманных фонарей |
В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Назначение реле
p, blockquote 19,0,0,0,0 —>
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей
Электро схема блока
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Дополнительный блок
Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,1,0 —>
Схема
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Обозначение
p, blockquote 27,0,0,0,0 —>
- 15А — Модуль зажигания, контроллер
- 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А — топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)
Другая часть — с левой стороны консоли:
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Расшифровка
p, blockquote 31,0,0,0,0 —>
- Блок управления центральным замком
- Блок иммобилизатора
- Реле включения задних противотуманных фонарей.
p, blockquote 32,0,0,0,0 —> p, blockquote 33,0,0,0,1 —>
Есть чем дополнить материал? Пишите в комментарии.
Не Работают Стоп Сигналы Ваз 2110
На всех автомобилях Десятого семейства удлинитель ламп содержит много деталей. Есть ламповые реле, выключатели и предохранители. Поэтому, если стоп-сигналы не загораются на ВАЗ-2112, следует проверить всю цепь. Но причина может быть простой: время от времени лампы не выключаются, потому что патрон не соприкасается с массой. Рассмотреть схему довольно просто, но сложно найти причину сбоя. Мы поймем детали.
Если одна из ламп не горит, ее просто заменяют. Посмотрите пример на видео. вам нужна база P21W.
Стандартная версия стоп-сигнала
Питание предохранителя F17 подается от батареи, затем ток подается на клемму клеммы 11, а затем, если клемма закрыта, появляется схема 7 лампы накаливания.
Основная схема
Если стоп-сигналы не горят, проверяется один предохранитель на ВАЗ-2112, а также на всех десятках. Он называется F17 и находится в монтажном блоке слева от водителя.
Основной монтажный блок
Важно знать, что напряжение всегда на одном из предохранителей. Проверьте это!
Несколько слов о «эстафете здоровья»
Реле исправности лампы называется K1, и оно находится в основном в монтажном блоке. Если вы вытащите это реле, нажатие педали может вызвать напряжение на клемме 5 (но не 4). Посмотрите на график еще раз, и станет ясно, что говорится.
Самая большая эстафета в блоке
Все контакты реле пронумерованы. Клеммная колодка проверяет напряжение:
- шесть. потенциал «массы»;
- 2. напряжение «12», но только после включения зажигания;
- 5. «12» нажатием на педаль;
- 4. концевые кольца напоминают «земляной» кран.
Если потенциал «0» не вызывается на клемме «4», это означает, что нити лампы взорвались или в проводке есть зазор. Теперь давайте посмотрим на что-то другое: потенциал «массы» найден, но лампы не горят. Короткие замыкания подозреваются здесь.
Мы принудительно включаем стоп-сигналы
Реле К1 успешно заменено перемычкой. На рис. 1 просто показана его схема. Если такой платформы нет, вы можете временно закрыть контакты 4-5. И сначала проверьте все вышеперечисленное.
Пусть наблюдатель наблюдает за тем, что происходит с лампами. Нажмите педаль одним нажатием и отпустите ее. Если лампы не перегорели, проверьте предохранитель. Он сгорел. значит, вы ищете короткое замыкание.
Как это необходимо и как невозможно проверить потенциал «0 Вольт
Мы сразу соглашаемся, что работаем только с вольтметром. Напряжение «12» обусловлено подключением одного датчика к «массе». Потенциал для нуля проверяется по-разному: по крайней мере один из датчиков подключен к положительной клемме напряжения, а затем второй датчик подключен к тестовому проводу.
Как подключить вольтметр |
Примите во внимание ошибку: один датчик подключен к «массе», другой. к испытательной клемме, а воль
Здесь они заключают, что потенциал «массы» есть, но это неправильно! Если контакт заземления нарушен, устройство также будет отображать «0»
Другими словами, число «0» не несет информацию
Здесь они заключают, что потенциал «массы» есть, но это неправильно! Если контакт заземления нарушен, устройство также будет отображать «0». Другими словами, число «0» не несет информацию.
Проверка электропроводки габаритных стоп-сигналов (массовое испытание)
Давайте посмотрим на базовую схему: стоп-сигналы и задние фонари имеют общий «весовой» штифт. Если контакт с этим контактом нарушен, лампы заднего хода не загорятся. Ну и стоп-сигнал тоже.
Разъем для подключения «внутреннего» освещения
Порт подключен к порту, через который проводка идет к пятой двери. Разъем имеет черный и красноватый провод. Проверьте напряжение на них. В большинстве случаев «масса» на черном проводе не звонит. Но может потребоваться очистить сам разъем.
Обычно, когда «масса» обрезается, используется еще один контакт. тот, который подключается к стеклянному нагревателю.
Если «плюс» не достигает красноватого провода, мы проверяем «лягушку». Здесь все просто:
- Отсоединить 2-проводной разъем от концевого выключателя;
- С помощью гаечных ключей «17» ослабьте затяжку 2 гаек: удерживая нижнюю гайку, поверните верхнюю;
Разборка жабы
Кстати, одна из клемм разъема получает напряжение «12 Вольт». Проверьте это!
Если все действия не приводят к результату, есть одно: обратиться к квалифицированному электрику. Желаем успехов.
Источник
Видео «Особенности установки дополнительного стопа»
Что нужно учесть при установке дополнительного стоп-сигнала и как будет выглядеть результат — смотрите на видео ниже (автор — канал -AvAlex-).
Читать дальше: До какой температуры можно укладывать асфальт
Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.
Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.
Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.
Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.
не горит тормозные лампы на ваз 2114
Что бы выяснить причину данной неисправности, необходимо в первую очередь определить подходит ли питание на задние фонари. PДля этого с помощью контрольной лампы или тестера прозваниваем концевик провода, стоп- сигнала. При отсутствии напряжения на проводе и нажатой педали тормоза, продолжаем поиск неисправности. В случае наличия напряжения, при этом стоп-сигнал не горит, проверяем наличие массы, на задних фонарях, а также исправность ламп. Если не горит только один стоп сигнал необходимо проверить также плату заднего фонаря и целостность ее дорожек. Иногда бывает при исправных лампах, и присутствии напряжения фонари, тем не менее, не горят, здесь следует проверить контакты ламп, возможно причина неисправности в плохом контакте, лампы с цоколем.
Выяснив, что питание на задние фонари не подходит вовсе, проверяем работоспособность выключателя стоп сигнала или лягушки, которая находится под педалью тормоза, для этого снимаем с выключателя провода и замыкаем между собой, если стоп сигналы заработали, меняем выключатель. Если же напряжение на лягушке есть, а при замыкании проводов сигналы так и не работают, скорее всего, произошел обрыв провода идущего на задние фонари, или плохой контакт в колодке этого провода. Для устранения пытаемся найти обрыв провода и устранить его. В случае, если все вышеперечисленные манипуляции не принесли результата, ищем причину в предохранителях, для начала проверяем исправность освещения салона, если освещение не работает, скорее всего, перегорел шестой предохранитель в монтажном блоке, находится под капотом с водительской стороны.
Проверяем данный предохранитель на исправность, если неисправен, заменяем на новый. Теперь все должно работать. Если же и теперь не работает, возможно, что неисправен монтажный блок, в данном случае неисправность необходимо выявлять путем прозванивания монтажного блока или его замены. Наши автомобили Pспереди оснащены двумя блоками фар головного света, которые, в свою очередь, оснащены гидравлическим корректором уровня направления освещения. Некоторые автомобили имеют в комплектации, которые крепятся на нишах переднего бампера. Задница оснащена 2-мя комплектами комбинированных фонарей +P диодный стоп сигнал на спойлере.
Не горят фонари заднего хода на ВАЗ 08 -09 -99 -10 . Ищем причину.
Регистрационный номер освещают 2 фонаря, которые установлены в крышке багажника. Абсолютно все владельцы samar сталкиваются с проблемами, связанными с оптикой, фарами, лампами. В этой статье мы приведем основные причины возникшей проблемы и поможем вам устранить ее. Стоит отметить один интересный факт, у наших авто чаще всего не горит правый ближний свет фар. Почему так получается загадки нашего автопрома. Блок фары головного света. Почему не горит ближний свет? PЕсли не горит ближний свет, то возможны следующие причины неисправности: В наших авто установлены двухнитиевые галогенные лампы, т. е. и ближний и дальний свет фар дает одна лампа, просто загораются разные нити лампа.
P Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье PP 2)PPPPP Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы Pкак найти, проверить и заменить предохранитель вы найдете в статье. PP 3)PPPPP ОкислилисьP провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары. 4)PPPPP Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней.
Проблема типичная: отошел или окислился провод. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта: опять же плохой контакт с предохранителем. Если же вам ничего не помогло, то советую прозвонить проводку. Если с электрикой вы на ВЫ, то лучше обратиться к профессионалу. Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но! Не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя. Не горят габариты Если у вас не горят габариты, то читайтеP Не горит задний ход Если у вас не горят фары заднего хода, то смотрите статью P Не работают поворотники Причины, по которым не могут работать поворотники ищите в статье P
Способы устранения поломок
Какие существуют варианты устранения неполадок:
- При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
- При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
- Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
- Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).
Инструкция по демонтажу приборки
Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:
Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.
После этого также надо открутить еще два болта, они находятся на нижней части накладки.
Затем надо осторожно отсоединить накладку и убрать ее в сторону.
Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.
Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли
Они находятся по торцам.
Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.
Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.
Детальные схемы важных узлов автомобиля ваз 2110
Если вам необходима точная схема какого либо узла вашего автомобиля, в таком случае рекомендую ознакомиться с этими схемами.
Схема соединений системы генератора
| 1 – аккумуляторная батарея | 2 – генератор | 3 – монтажный блок |
| 4 – выключатель зажигания | 5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов |
| 1 – аккумуляторная батарея | 2 – генератор | 3 – стартер |
| 4 – выключатель зажигания |
Схема системы зажигания на ВАЗ 2110
Установка на ВАЗ 2108 и 2109 с низкой торпедой комбинации приборов с 2115
| 1 – аккумуляторная батарея | 2 – выключатель зажигания | 3 – реле зажигания |
| 4 – свечи зажигания | 5 – модуль зажигания | 6 – контроллер |
| 7 – датчик положения коленчатого вала | 8 – задающий диск | А – устройства согласования |
Схема бесконтактной системы зажигания
| 1 – катушка зажигания | 2 – датчик-распределитель зажигания | 3 – свечи зажигания |
| 4 – коммутатор | 5 – выключатель зажигания |
Включение очистителя и омывателя заднего стекла
| 1 – электродвигатель омывателя | 2 – монтажный блок | 3 – выключатель зажигания |
| 4 – переключатель очистителя и омывателя заднего стекла | 5 – моторедуктор очистителя заднего стекла | К6 – дополнительное реле |
| А – к источникам питания | В – порядок условной нумерации штекеров в колодке моторедуктора |
Схема системы автоматического управления отопителем
| 1 – электродвигатель вентилятора | 2 – дополнительный резистор | 3 – контроллер |
| 4 – монтажный блок | 5 – выключатель зажигания | 6 – датчик температуры воздуха в салоне |
| 7 – выключатель рециркуляции | 8 – клапан рециркуляции | 9 – микромоторедуктор привода заслонки отопителя |
| А – к выключателю освещения приборов | В – к источникам питания |
Не горят задние габариты на ВАЗ 2110, в чем может быть проблема? В этой статье мы рассмотрим основные виды неисправностей электрооборудования этого автомобиля, а заодно узнаем, как заменить лампы задних габаритных огней ВАЗ 2110.
Описание ДЗХ
Назначение
Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.
В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.
Конструкция и принцип действия
Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.
Что касается принципа действия, то он заключается в следующем:
- Водитель переключает рычаг трансмиссии в положение активации задней скорости.
- При этом вилка переключения рычага коробки передач прижимается к контроллеру.
- Далее, устройство осуществляет замыкание кабеля на массу.
- После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.
Признаки неисправности
Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:
- Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
- Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
- Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
- Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
- Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
- Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
- И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).
Не горят и не работают стоп-сигналы на ВАЗ-2112, почему? |
На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.
Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь
P21W.
Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7
Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4
Базовая схема бортсети
Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.
Главный монтажный блок
Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!. Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое
Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь
Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.
Самое большое реле в блоке
Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:
- 6 – потенциал «массы»;
- 2 – напряжение «+12», но только после включения зажигания;
- 5 – «+12» по нажатию на педаль;
- 4 – клемма звонится, как отвод «массы».
Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.
Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.
Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.
Как нужно и как нельзя проверять потенциал «0 Вольт»
Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.
Как подключать вольтметр
Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.
Тест проводки на неработающих стоп-сигналах (проверка масса)
Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.
Разъём подключения «внутренних» фонарей
На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.
Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.
Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:
- Отключаем от концевика разъём с двумя проводами;
- Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
Демонтаж лягушки тормоза
Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!
Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.
