Проверка генератора
Причиной, по которой батарея не заряжается, может быть неработоспособность генератора. Если пробег автомобиля большой, это может привести к выработке ротора либо износу вращающихся элементов. В результате это может привести к перекосу деталей внутри конструкции и отсутствию вращения. Если генератор заклинил, то его необходимо будет заменить, ремонт в этом случае результатов не даст. Кроме того, причина может заключаться в обрыве цепи внутри механизма. Выявить такую неисправность можно только с помощью электрика.
В целом большую часть проблем, связанную с отсутствием заряда, можно решить своими силами. Для этого достаточно только правильно следить за работой узла и уделять время диагностике батареи и генератора в случае появления соответствующего индикатора на приборке.
Как узнать, что не идет зарядка на аккумулятор?

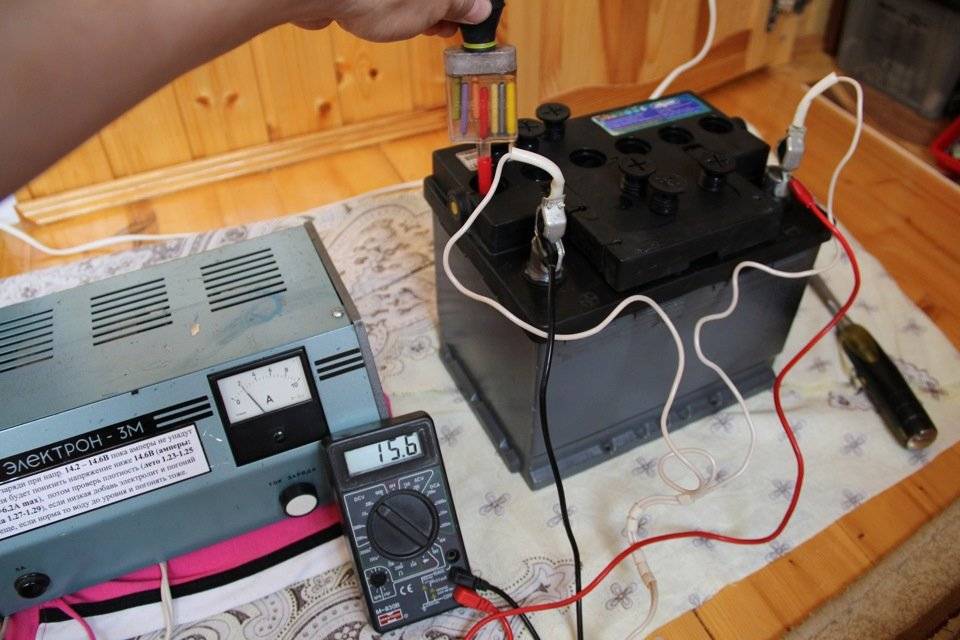

Зарядка и проверка плотности аккумулятора
Как же автомобилисту узнать, уровень заряда батареи низкий или аккумулятор не держит заряд? Если АКБ не заряжается, это отразится на функциональности всего электрооборудования. При обычном режиме эксплуатации авто аккумуляторная батарея всегда немного заряжается от генератора. Поэтому если батарея полностью разряжена, машину можно попытаться завести «с толкача» (это не относится к транспортным средствам с автоматическими трансмиссиями).
Но автомобильный аккумулятор может быть не заряженный даже несмотря на генератор. Как водитель сможет убедиться в этом? Чтобы произвести диагностику, используется тестер, позволяющий произвести замер напряжения. В том случае, если АКБ работает в нормальном режиме, при проведении диагностики уровень напряжения составит 14 вольт, а если батарея не заряжается, данный параметр составит всего 12 вольт. Процедура диагностики производится на запущенном моторе, в противном случае результаты будут неверными.
Если завести мотор не получается, с применением тестера осуществляется замер параметра на выводах батареи. При нулевом заряде устройства полученный показатель составит 11.8 вольт, а если батарея заряжена полностью — этот параметр будет равен 12.8 вольтам. Кроме того, если вы будете использовать ЗУ для батареи, то в процессе показатель напряжения всегда будет изменяться на клеммах прибора.
Неисправности генератора ВАЗ 2108, 2109, 21099
Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.
Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099
После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов
Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.
«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.
Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.
— Ослабло натяжение ремня привода генератора
Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.
— Неисправен регулятор напряжения генератора
Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».
— Неисправен диодный мост (выпрямительный блок) генератора
Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.
Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099
— Неисправен статор генератора
«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.
проверка обмоток статора генератора 37.3701 на «обрыв»
— Неисправен ротор генератора
Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.
выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099
Аккумуляторная батарея перезаряжается и «кипит»
Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.
— Неисправен регулятор напряжения
Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.
Генератор шумит или «воет» при работе
Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.
Примечания и дополнения
— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.
— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.
Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099
Пошаговые действия при возникновении проблемы
Отсутствие заряда АКБ определяется на разных моделях различными способами. На одних – приборы, на других контрольные лампочки, на старых иномарках контрольный индикатор загорается, если аккумулятор полностью разряжен.
Состояние источника питания определяется косвенным методом:
- электроприборы, электрооборудование работают не на полную мощность;
- тусклый свет фар в темное время суток;
- проблемы с пуском двигателя;
- сложности с постановкой на сигнализацию;
- снятие с сигнализации происходит с задержкой.
Если имеется хотя бы одна проблема – самое время проверить величину напряжения на выходе источника питания. Можно доставить автомобиль на СТО и воспользоваться их услугами. При наличии мультиметра и навыков реально справиться с проблемой самостоятельно. Проверку напряжения необходимо выполнять при работающем силовом агрегате, на холостых оборотах, потом заглушить и снять показания снова.
На то, что батарея не заряжается при работающем двигателе и генераторе, указывают показания мультиметра. Значения 13,2 В на холостых оборотах сигнализируют о проблемах с зарядкой, под нагрузкой показания будут еще меньше. Нормальное напряжение – 14,3 – 14,5 В на холостых оборотах, под нагрузкой от 13,5 – 13,8 В.
Почему аккумулятор не заряжается: поиск причин
Определить, почему возникают проблемы с зарядкой АКБ можно несколькими способами. Рассмотрим некоторые из них:
- Довольно часто на клеммах соединения батареи с генератором появляется белый налет окиси. В результате чего нет нормального контакта, аккумулятор не берет заряд. Устраняется аккуратной чисткой сопрягаемых поверхностей, ликвидируются дефекты корпуса.
- Визуально также возможно обнаружить, что ремень генератора сильно растянулся, натяжение результата не дало. Возможен обрыв ремня. Выход – установить новый.
- Необходимо проверить надежность крепления клемм на генераторе. Могут ослабнуть, окислиться. Клеммы зачищаются, надежно крепятся.
Если с ремнем генератора все в порядке, а клеммы и сам аккумулятор исправны, но при этом он все равно от генератора не заряжается – значит, первопричина кроется в самом генераторе.
Причины, по которым генератор не вырабатывает номинальное напряжение
Генераторы относятся к электромеханическому оборудованию. Когда не идет зарядка от электрогенератора, возможны причины, которые определят квалифицированные специалисты СТО, или «кулибины» – частники, при наличии соответствующих приборов, инструмента. В любом случае необходимо снять устройство с автомобиля.
Что делать, если АКБ не заряжается? Разборка генератора позволит выявить возможные неисправности:
- во время эксплуатации износился или повредился шкив, который необходимо заменить;
- часто проблему создают токосъемные щетки, которые со временем стираются и нуждаются в замене;
- медные токосъемные кольца с течением времени изнашиваются, что и вызывает отсутствие номинального напряжения;
- проблема может создаваться диодным мостом, в котором часто пробиваются диоды. Их необходимо распаять, выпрессовать, заменить на новые в обратном порядке;
- распространено разрушение подшипников, в результате при вращении заклинивается ротор, нет возможности подачи на электроприборы номинального напряжения. Подшипники подлежат замене.
Не лишним будет перепроверить провода цепи заряда. Мультиметр поможет определить состояние.
Еще одна из возможных причин – неисправность регулятора напряжения. Параметры проверяются на специальном стенде. Регулятор ремонтируется, но лучше заменить на новый оригинальный или качественный аналог.
Не исключен вариант, полной замены генератора, благо интернет магазины, крупные фирмы предлагают оригинальное оборудование и аналоги. Что выбрать – решает автовладелец, но в любом случае необходимо прислушаться к мнению специалиста.
Низкая или высокая плотность электролита
Плотность электролита в автомобильном аккумуляторе — это баланс воды и серной кислоты в жидком реагенте. Показатель влияет на емкость, токоотдачу и срок службы АКБ. Норма заряженного до максимума аккумулятора — 1,27 г/куб. см. Если учитывать погрешности, то значение 1,26-1,28 г/куб. см можно взять за ориентир.
При зарядке и разрядке батареи плотность электролита меняется из-за протекания электрохимических реакций между свинцом, его диоксидом и серной кислотой. При разрядке АКБ концентрация кислоты падает, а при зарядке — повышается. На плотность электролита влияют такие факторы как испарение воды из банок аккумулятора или «кипение» при неправильном режиме зарядки.

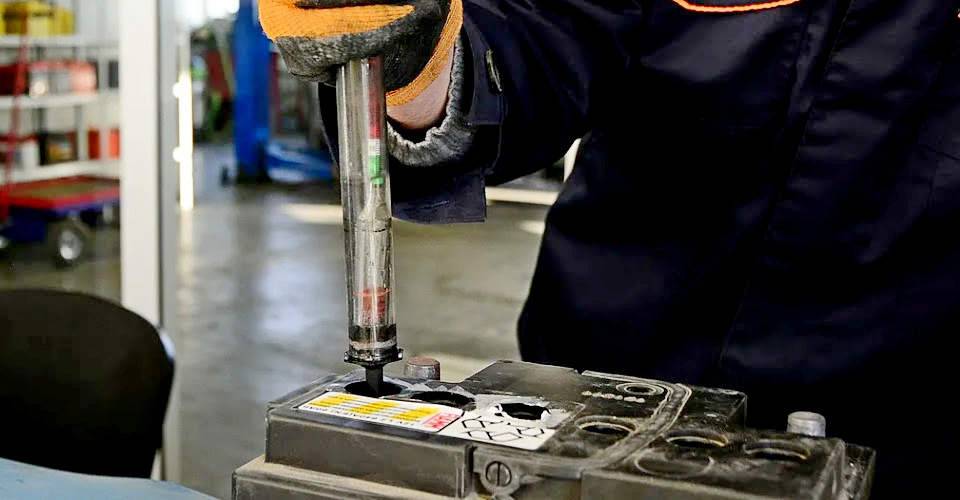

Проверка плотности ареометром
Низкая плотность электролита означает, что АКБ разряжена или в ней мало серной кислоты для полноценного функционирования. Это приводит к снижению емкости и токоотдачи батареи, а также к увеличению риска замерзания электролита при низких температурах. Для повышения плотности необходимо зарядить аккумулятор от внешнего ЗУ или добавить концентрированный раствор серной кислоты
Это следует делать очень осторожно, с соблюдением мер безопасности.
Высокая плотность электролита означает, что аккумулятор перезаряжен или имеет избыточное количество серной кислоты. Это приводит к ускорению коррозии свинцовых пластин и образованию сульфата свинца на их поверхности. Для понижения плотности электролита необходимо добавить дистиллированную воду. Для проверки плотности применяют бытовой ареометр. С его помощью берут пробы с каждой банки, потом сравнивают значения с нормативными.
Зарядка аккумулятора от генератора
Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.
Какая зарядка должна идти с генератора на аккумулятор?
Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.
В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.
А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?
Как самостоятельно проверить, заряжает ли генератор аккумулятор?
Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.
А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:
- Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
- Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.
Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.
Как проверить зарядку генератора прибором мультиметром?
Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.
Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:
- Напрямую на генераторной обмотке.
- Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.
Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.
Что нужно учитывать выбирая новый аккумулятор
По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.
Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.
Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.
При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.
Что может выйти из строя в системе зарядки аккумулятора?
- Самое страшное для генератора – переполюсовка аккумулятора (плюс с минусом довольно часто путают при замене или зарядке аккумулятора). В таких случаях в 100% выгорают мощные диоды, всю «подкову» лучше поменять.
- Следите за натяжением ремня генератора. При недостаточной натяжке (провисание на длинном прогоне ремня при зажатии пальцами более 1 см) ремень будет пищать, проскальзывать, греться, разрушаться. Но и чрезмерное зажатие ремня (менее 0,5 см) приведет к раннему износу втулок генератора. Сейчас их часто делают не из бронзы, а из пластмассы.
- Если генератор излишне греется, возможна закоротка обмоток статора или ротора. Генератор имеет много «дырок», куда может попасть грязь, мусор, мелкие детали.
- Исправность реле-регулятора нетрудно проверить. Для этого его снимают с генератора. Обычно он закреплен двумя-тремя винтами. Проверяют износ щеток. Затем к щеткам подключают контрольную лампочку. Можно использовать салонную осветительную лампу. Клемму + подключают к + аккумулятора, корпус реле-регулятора – к минусу АКБ. Лампа должна светиться.
В некоторых автомобилях, очень часто американского и японского производства, в разрыв токовых цепей (+аккумулятор – стартер – генератор) включены плавкие вставки на случай форс-мажора. Если автомобиль попадает в аварию либо коротит проводку, они обесточивают эти цепи. Внешне определить, где произошел разрыв цепи, сложно, надо проверять мультиметром. На работу системы запуска и зарядки может влиять качество заземления аккумулятора, т.е. цепи минус аккумулятора – кузов автомобиля – масса двигателя. Опытные автоэлектрики часто начинают осмотр автомобиля именно с этой цепи.
Причины возникновения неисправности стартерных автомобильных аккумуляторов
Срок службы аккумулятора разряженного на 25% значительно сокращается при:
- неисправности генератора и регулятора напряжения;
- неисправности стартера, приводящие к увеличению силы тока или увеличению количества попыток запуска двигателя;
- окислении клемм силовых проводов;
- постоянном использовании мощных потребителей при долгих простоях в пробках;
- многократном прокручивании коленвала стартером но коротких поездках.
Пониженный уровень электролита во время эксплуатации АКБ также является ключевой причиной быстрого выхода из строя батареи. Поэтому причиной неисправности может стать:
- Редкий контроль уровня электролита. Летом проверку нужно делать чаще ведь высокая температура способствует быстрому испарению воды;
- Интенсивная эксплуатация автомобиля (когда пробег более 60 тыс. км за год). Требует проверки уровня электролита не реже чем каждые 3-4 тыс. км пробега.
Замыкание обмоток на корпус
В том случае, если имеется замыкание обмотки именно на корпус, перестает работать генераторная установка. Чаще всего происходит замыкание в том месте, где находятся выводы концов. Это те места, в которых обмотка припаивается к контактным кольцам. Чтобы произвести проверку роторной обмотки, необходимо взять лампу с рабочим напряжением 220 вольт
Обратите внимание, что необходимо соблюдать все меры безопасности. Вам потребуется один вывод от лампы соединить с питанием. Второй вывод подключить к контактному кольцу
Второй провод питания нужно соединить с корпусом ротора. В том случае, если имеется замыкание роторной обмотки на корпус, лампочка будет обязательно гореть. Если замыкания нет, то лампа не загорится. А если есть, то вы смогли понять причину, почему генератор не дает зарядку на аккумулятор
Второй вывод подключить к контактному кольцу. Второй провод питания нужно соединить с корпусом ротора. В том случае, если имеется замыкание роторной обмотки на корпус, лампочка будет обязательно гореть. Если замыкания нет, то лампа не загорится. А если есть, то вы смогли понять причину, почему генератор не дает зарядку на аккумулятор.
Какая зарядка должна идти на аккумулятор с генератора
Сила тока, которая требуется для нормальной работы всего электрооборудования и зарядки батареи, индивидуальна для каждой модели и рассчитывается с запасом, чтобы автовладелец имел возможность подключать дополнительное оборудование.
Разброс мощности достаточно высок – в компактные городские автомобили устанавливают 50-амперные генераторы, в солидные авто и внедорожники – 200-амперные.
В любом случае реле-регулятор следит, чтобы напряжение, передаваемое с генератора на аккумулятор, было не больше 14 В – зарядка в таком режиме убережёт электролит от перегрева (а летом в моторном отсеке очень жарко – в околомоторном пространстве под 100 градусов), при котором жидкость закипает, разлагаясь на кислород и водород.
Основная проблема заключается в том, что сильно разряженную АКБ генератор при стабильном напряжении будет заряжать повышенным током. Для потерявших большую часть заряда аккумуляторов это чревато большими неприятностями, вплоть до полного выхода из строя. Впрочем, в последнее время дорогие комплектации престижных моделей оснащаются функциями, позволяющими контролировать и величину тока зарядки АКБ.
Из вышесказанного нужно уяснить: сколько ампер должен выдавать генератор ТС на аккумулятор, зависит от степени заряженности батареи. В обычных обстоятельствах это примерно 1 А, а по мере роста напряжения в аккумуляторе это значение уменьшается до 0.5 А. Да, этого мало. Можно утверждать, что генераторная подзарядка батареи никогда не бывает полной, это правда. Именно поэтому рекомендуется раз в полгода производить зарядку с использованием зарядного устройства.
Что касается максимального тока, то его значение обычно указывается на маркировке генератора. Если он или компонента генераторного узла неисправны, зарядка батареи будет производиться при пониженном напряжении, и она будет постоянно недозаряжаться. Перед тем как проверять напряжение генератора на аккумуляторе с помощью мультиметра, следует убедиться, что остальные приборы, потребляющие электроэнергию, работают нормально – это может сузить дальнейшие поиски неисправности.
Несколько советов по продлению срока службы аккумулятора
Сохранить аккумулятор в рабочем состоянии, не доводя до того, что она перестает заряжаться можно при строгом соблюдении правил эксплуатации. Обязательно проводите своевременную подзарядку и содержите устройство в чистоте. После приобретения новой батареи у владельцев возникает много вопросов относительно длительности зарядки и условий его использования. Иногда автолюбители не знают, как подготавливается источник питания к установке на автомобиль и стоит ли вообще это делать.
Любой аккумулятор требует тщательного ухода и своевременного обслуживания. Это поможет продлить его эксплуатационный срок минимум на пару лет, а также снизить перебои в работе бортовой электроники.
Вот 8 простых действий:
Поддерживайте чистоту АКБ и его клемм. Без должного ухода батарея за месяц покроется достаточно толстым слоем пыли и грязи. А это одна из главных проблем быстрого саморазряда. Корпус можно вымыть водным раствором соды, а после промыть чистой водой. Очистить сульфаты или окисление с клемм можно мелкой наждачной бумагой. Контролируйте уровень заряда. Это поможет вам узнать достаточно ли он заряжается от генератора и когда его нужно ставить на стационарное зарядное устройство. Проверить можно тремя способами: по показаниям индикатора на самой батарее, путем замера плотности электролита, либо мультиметром. Правильно заряжайте аккумулятор. В большинстве случаев зарядка от стационарных устройств не требуется, вполне достаточно генератора автомобиля. Если же по каким-либо причинам аккумуляторная батарея разрядилась на 65-70% смело ставьте ее на зарядку. К тому же рекомендуется хотя бы один раз в месяц заряжать АКБ на 100%. Контролируйте утечки тока. Они могут быть как полезными (работа сигнализации, видеорегистратора и т.п.), так и Вредными (забытые включенными приборы, повреждения проводки, неправильное подключение, загрязнение или намокание и др.). Естественно их нужно искать и немедленно устранять. Облегчайте процесс запуска мотора. Чем труднее прокручивается двигатель, тем больше на это затрачивается энергии аккумулятора. Зависит от многих факторов: качества топлива, как налажена система зажигания, система питания, температура воздуха и многого другого. Проводите профилактические тренировки. Очень полезно, особенно если аккумулятор работал в жестких условиях. Принцип заключается в принудительном контролируемом разряде при помощи специального устройства, с последующей его зарядкой большим током. Зимой в морозы проводите предпусковую зарядку аккумуляторной батареи
Это особенно важно сделать, если АКБ во время простоя разрядился больше, чем наполовину. В результате нагрузка на него уменьшится, а срок службы увеличится
Как видите ничего нового или необычного. Эти восемь пунктов легко запомнить и также просто выполнить. Но при этом польза от них неоспорима – срок службы аккумулятора увеличивается в два, а то и в три раза. Возможно многие и так соблюдают эти правила.
