Подготовка к демонтажу заднего колеса скутера
Разборку и снятие заднего колеса скутера начинаем с того, что устанавливаем мопед на центральную подножку. Выбираем для этого ровную поверхность. Перед проведением работ рекомендуем все резьбовые соединения обработать жидкостью типа WD-40 или подобными.

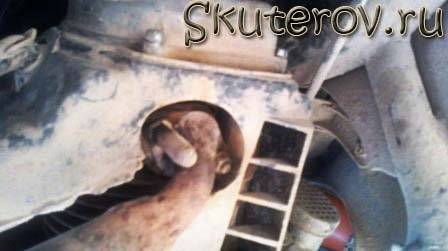

В большинстве случаев для снятия покрышки требуется демонтировать глушитель с выхлопной трубой, то есть открутить две гайки снизу двигателя (фото выше) и отпустить болты, которые крепят хомуты глушителя (позиция 2 на рисунке ниже).
Снятие заднего колеса на китайском скутере в некоторых случаях (например на Viper Storm 150 с задним барабанным тормозом) не требует демонтажа выхлопной трубы, но здесь все индивидуально и зависит даже от ширины колеса и давления в шине. В любом случае при снятой выхлопной снимать колесной диск будет удобнее. Кстати, не потеряйте паранитовую прокладку, которая установлена между цилиндром и коленом выхлопной трубы.
Итак, после демонтажа глушителя откручиваем нижний болт крепления амортизатора (поз. 1 на фото выше). Отводим стойку в сторону. В некоторых моделях скутеров присутствует только один задний амортизатор со стороны вариатора, который конечно откручивать не надо.

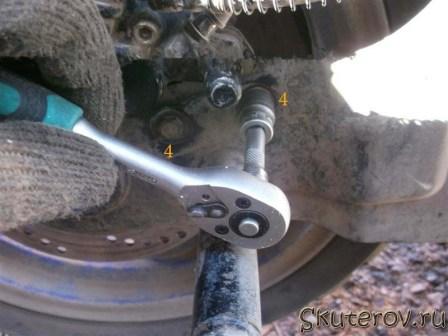

Для скутеров с задним дисковым тормозом откручиваем тормозной суппорт (болты поз. 4) и отводим его в сторону.

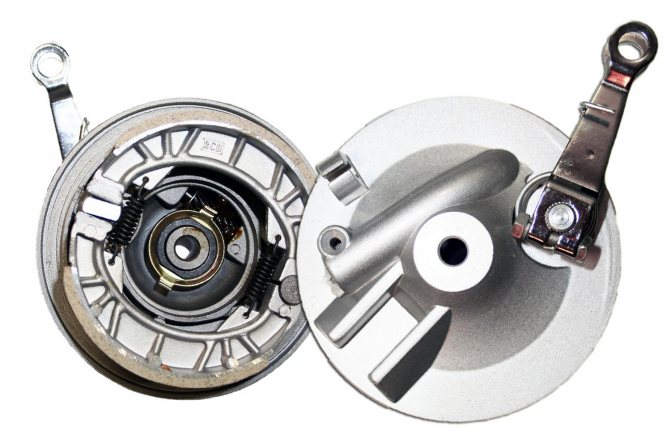

Обслуживание барабанных тормозов
Обслуживание барабанных тормозных механизмов заключается в замене накладок тормозных колодок.
В профессиональной мастерской вам с легкостью заменят только накладки, в этом случае прибегать к замене колодок не приходится, а вся процедура обходится несколько дешевле
Однако в итоге, разница в цене получается незначительной, поэтому лучше обратить внимание на качественный расходный материал от именитых производителей. К счастью, таких сегодня на рынке достаточно. По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса
Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно
По мере того, как изнашиваются накладки, систему можно регулировать с помощью гайки на тросе, расположенной обычно у заднего колеса. Если гайка закручена до упора, а эффективность барабанного тормоза очень низкая, можно говорить об износе накладок, или о растяжке троса. Затягивать трос нужно с учетом свободного хода колодок, чтобы колесо не тормозило. Обычно свободного хода рукоятки тормоза в 10 — 20 мм бывает достаточно.
Большинство скутеров оборудованы специальным указателем на тормозном рычаге. Пры его помощи можно контролировать износ тормозных колодок и при необходимости вовремя заменять их.
Для каждого скутера производитель сообщает минимальное значение толщины накладки, при котором последняя подлежит замене. Для диагностики износа, понадобится снять колесо. Замер нужно производить штангенциркулем в самом тонком месте колодки (если изношение неравномерно). Если толщина накладки не достигла минимального значения (обычно это 2 мм), нужно собрать механизм в обратном порядке, предварительно очистив барабан и накладки от грязи и остатков смазки (если таковая имеется). Для очистки прекрасно подходит тряпка, смоченная в бензине
Обратите внимание на кулачок между колодками, его нужно смазать небольшим количеством густой смазки. Количество нужно рассчитать таким образом,чтобы со временем смазка не попала на колодки и тормозной барабан
Важно знать, что колодки подлежат замене только попарно
Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене
Важно знать, что колодки подлежат замене только попарно. Даже если одна из них износилась, а вторая еще не достигла этого порога, они обе подлежат замене. В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан
В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится
В некоторых случаях, при интенсивном использовании техники, может износиться сам тормозной барабан. В этом случае величина износа металлического барабана влияет на минимально допустимую толщину колодки, которая, естественно, увеличится.
Разбортировка колеса скутера «Хонда Дио»
Многие городские начинающие водители самостоятельно не могут поменять камеру и отделить покрышку от обода, надеясь на шиномонтажные мастерские. Однако никто не застрахован от валяющего на дороге гвоздя и прокола шины. С процедурой разбортировки японских мопедов можно справиться, не обращаясь за помощью к мастерам. Однако следует иметь в виду, что самым сложным в процессе является посадка на обод шины.
Вам это будет интересно О резине на скутер
За время использования покрышка настолько прочно присоединена, что оторвать ее можно только при помощи станков. У обычного любителя мототехники такой агрегат отсутствует. Поэтому придется использовать подручные средства — уголки.
На заметку!
Некоторые модели скутеров «Хонда Дио» идут с дисковыми тормозами
Чтобы ничего не погнуть, важно перед монтажом шины снять тормозной диск
Как разбортировать переднее колесо на скутере?
Следует стравить воздух из шины, положить металлический угол под ободок и отбить покрышку молотком
При этом важно не попадать много раз по одному месту. Есть вероятность повредить диск и пробить дыру
Правильно будет после пары ударов смещать угол по кругу и повторять движение. Манипуляции продолжать, пока покрышка не отсоединится. Затем процедура повторяется с другой стороной переднего колеса.
На данном этапе потребуются заводские инструменты для монтажа шин. Лом просунуть под резину и вывернуть так, чтобы она не выскочила наверх. Еще немного отодвинуть и наконец вытащить наружу шину. Лом при этом остается на месте. Такие же движения проделать по кругу, используя необходимое количество «монтажек». Как правило, резина легко снимается уже на половине пути.
Покрышки не бортируют ключами и отвертками
