Определяем неисправность авто по звуку своими силами

Назначение стетоскопа

Работа любого механического устройства или механизма сопровождается различными звуками, возникающими при трении и контакте деталей друг с другом, а также вследствие тепловых, химических, газодинамических и иных процессов. Это в полной мере относится и к автомобилю — его двигатель, подвеска, ходовая часть даже кузов и многие другие детали всегда издают разнообразные звуки, складывающиеся в шум. Однако звук работы двигателя, коробки передач или подвески может нести полезную информацию о состоянии этих агрегатов, говорить о возникновении каких-либо проблем и неисправностей. Главное здесь — суметь распознать нужный звук и идентифицировать его.

Опытные мастера и водители могут определить неисправность по звуку без каких-либо приборов — любой мало-мальски опытный автомеханик легко различит стук клапанов, поршневых пальцев или поршней в цилиндрах двигателя, звук детонации и подсоса (утечки) газов, звук изношенных или поломанных шестерен в коробке передач и т.д. Однако такая диагностика не дает стопроцентного результата и требует более точного выявления источника звука.

Эту задачу решает специальный прибор для прослушивания механических устройств — стетоскоп (или фонендоскоп). Стетоскоп — простейший акустический прибор для прослушивания шумов внутри механизмов или, если говорить о медицине, для выслушивания шумов внутренних органов. Стетоскоп позволяет решить две задачи:

• Уловить звуки различной интенсивности, в том числе и заглушаемые другими шумами механизма. Проще говоря, стетоскоп усиливает звук, обеспечивая его уверенную идентификацию;
• Локализовать источник звука в объеме механизма;
• По издаваемым звукам, их интенсивности и характеру сравнить работу одинаковых частей механизма (например — клапанов, толкателей, поршней, шатунов и т.д.).

Следует особо отметить, что стетоскоп одинаково хорошо может улавливать звуки различного происхождения:

• Контакт (удары) деталей друг о друга;
• Трение деталей;
• Шум, издаваемый при сгорании топливно-воздушной смеси;
• Шум, издаваемый струей воздуха или газов;
• Шум, издаваемы течением жидкости внутри каналов.

С помощью стетоскопа можно произвести быструю и довольно точную диагностику двигателя или других агрегатов автомобиля, не прибегая к сложному оборудованию. При этом прибор имеет крайне простое устройство и принцип.

Стучать нехорошо

Когда начинает стучать — под ногами, сзади или, не дай бог, под капотом — сердце водителя замирает. Что стучит? Почему? Сколько стоит, чтоб не стучало?

Лидеры по стукам — рулевое управление и двигатель.

Что стучит в рулевом:

• Разбитая опорная втулка рейки. В нормальном состоянии она плотно удерживает шток в горизонтальном положении и не позволяет ему биться о картер. Чтобы понять, стучит ли втулка, придется загнать машину на яму, снять правую тягу и пошатать вал рейки вверх-вниз. Если шатается, езжайте менять втулку.
• Зубчатая передача червяк-шестерня. Когда регулировочная гайка (она же сухарь) затянута недостаточно, элементы передающей пары бьются друг о друга. Если, кроме стука, никаких других симптомов нет, гайку нужно подтянуть — элементы передающей пары подтянутся друг к другу как надо и стучать перестанут. Если есть другие признаки, например, колеса с запозданием отзываются на поворот руля, рейку нужно разобрать и проверить, в каком состоянии зубцы штока и червяка. В редукторах пара червяк-ролик стучит точно так же.

Зубчатая передача. Если гайка плохо подтянута, червяк и шестерня стучат

• Вся рейка. Если износилась проставка сайлентблоков в креплениях рейки, металл ушек механизма стучит о металл кузова.
• Тяги и наконечники рулевой рейки и трапеции — дробно постукивают, когда вы едете по неровной дороге. В таком случае стоит взглянуть на шаровые и наконечники — целы ли они, не открутились ли фиксирующие гайки.
• Подшипники насоса или распределителя. Это становится понятно, только когда насос или рейку перебирают на СТО.

Что стучит, кроме рулевого?

В общем-то, стучать может вся машина: плохо закрепленные элементы ходовой, амортизаторы, подшипники, тяги заднего привода, недоприкрученные колеса и другие плохо прикрепленные элементы. Неисправный двигатель может стучать, металлически клацать, негромко свистеть — в общем, издает такую гамму звуков, что это достойно отдельной статьи.

Ах да. Прыгающая по багажнику запаска, канистра или домкрат частенько доводят водителей до предынфарктного состояния.

Чтобы полезные вещи не скакали по багажнику, закрепите их

Это интересно: Почему машину трясет сразу после старта: 5 возможных причин

2) Звук детонации шатуна двигателя

Этот звук, что может возникнуть из под капота, впринципе очень редкое явление, но тем не менее, он имеет место быть, случается это при износе двигателя. Особенно часто с этим треском под капотом при работающем двигателе встречаются владельцы автомобилей марки Subaru.

Если ваш автомобиль издает подобный описанный нами звук при работающем моторе, то вероятной причиной этому будет износ самого шатуна в двигателе. Посмотрите для примера на видео. Примечательно здесь то, что при такой серьезной неисправности на приборной панели значок “Чек двигателя” не загорелся, несмотря даже на то, что эта поломка очень серьезная и требует капитального ремонта силового агрегата.

6) Гул подшипника ступицы

Колесные подшипники крайне важны для управления и безопасности автомобиля. Не позволяйте им полностью выйти из строя. При первых же признаках их износа вовремя старайтесь менять неисправные подшипники на новые.

Как исправить: На приборной панели горит лампа-значок- подушка безопасности

Если вы слышите, что при движении на автомобиле от любого из колес идет гул, то вероятная причина этому — износ подшипника. Если это действительно так, то помните пожалуйста, что подшипники необходимо менять всегда только парами. То есть, если гул в каком-нибудь из колес связан с неисправностью подшипника ступицы, то при замене необходимо поменять подшипник и на другом колесе.

Запомните друзья, что изношенные подшипники могут издавать вой или протяжный гул, который должен исходить от колес или колеса автомобиля

Также обратите свое внимание на следующее, а именно, чем выше скорость машины тем этот гул или вой громче

Для того, чтобы гул или вой отличить от того же шума колес, необходимо несколько раз перестроиться из одной полосы в другую. Если при маневрировании воющий звук нисколько не изменился, то вероятнее всего причина такого странного звука кроется в подшипнике самой ступицы.

Другие типичные шумы двигателя

• Эхо. Возникает при ускорении, и слышится, как маленькие взрывы. Как правило, вызван дефектами в стыках выхлопа.
• Шум трещотки. Это один из шумов, наиболее распространенных и возникает, когда одна деталь трется о другие металлические части. Может быть вызвана деталями, которые не были правильно закреплены, например, генератор или вентилятор. Кроме того, если двигатель перегрет, то, вероятно, что проблема кроется в плохом состоянии подшипников водяного насоса.
• Шум трещотки при повороте. Когда этот шум слышен только на поворотах, это означает, что уровень масла в картере недостаточен. При повороте, двигатель работает практически на сухую, отсюда и возникает этот шум.
• Шум остаточный. Это шум, который возникает, когда уже вынул ключ зажигания. Это звук стихает, вызван поршнем и продолжается в течение короткого периода времени. Звук не похож на металлический. Может быть вызвана из-за чрезмерного нагара, плохая Регулировка холостого хода двигателя или того, что двигатель работает на слишком высокой температуре.

Эти шумы являются только индикатором того, где может быть проблема. Обязанность профессионала осмотреть тщательно весь двигатель до подтверждения неисправности.

Странные шумы из-под капота

Любые тревожные звуки, доносящиеся до наших ушей из-под капота автомобиля, должны пробудить нашу бдительность. Продолжение движения не рекомендуется, так как это может привести к серьезному повреждению приводного устройства. Иногда это может быть изношенный клиновой ремень, иногда это капитальный ремонт или замена двигателя.

Если из-под кожуха двигателя издается повторяющийся писк, это может быть упомянутый выше клиновой ремень или изношенные ролики. Помните, что этот ремень отвечает за питание многих компонентов в автомобиле, включая компрессор кондиционера, генератор переменного тока, гидроусилитель руля или водяной насос. Писк обычно меняется с увеличением частоты вращения двигателя. Также может быть шипящий звук под крышкой, который может быть из-за утечки во впускной или выпускной системе.

Гораздо больше проблем может быть вызвано металлическим скрипом, скрипом, стуком или другим шумом. Например, металлический скрип или металлические скрипы, которые появляются сразу после запуска двигателя, особенно если он работает на холостом ходу или усиливаются до выключения двигателя, могут быть признаком повреждения насоса охлаждающей жидкости. Этот симптом не следует недооценивать, и вы должны как можно скорее пойти в мастерскую для диагностики.

Столь же серьезным может быть металлический глухой стук, который увеличивается с увеличением частоты вращения двигателя. В них могут использоваться подшипники, которые сами по себе не дороги, но их замена или, что еще хуже, поломки, которые могут привести к ним, могут повредить семейному бюджету.

Стук и грохот могут быть результатом изношенного генератора переменного тока, в то время как громкие удары могут быть вызваны натянутым ремнем ГРМ или цепью ГРМ. В каждом из вышеперечисленных случаев необходимо реагировать относительно быстро, чтобы не привести к очень серьезному отказу двигателя.

4) Лязг наконечника поперечной рулевой тяги

Есть два способа тестирования неисправности наконечника поперечной рулевой тяги. Первый способ – это вращение руля с положения 9-00 час. на 15-00 часов и назад в обратном порядке. При вращении рулевого колеса прислушивайтесь друзья к посторонним звукам. Если во время поворота руля вы слышите посторонние звуки (например лязг), то вероятнее всего износился наконечник поперечной рулевой тяги.

Еще один, второй способ проверить износ элемента рулевой тяги – это сесть перед самим колесом поставив ноги в таком положении, как показано на видео-ролике, и, оказывая таким способом давление на колесо надо попытаться раскачать его. Если в результате этой проверки вы обнаружите люфт в колесе, то приготовьтесь менять рулевой наконечник поперечной тяги.

2) Звук детонации шатуна двигателя

Этот звук, что может возникнуть из под капота, впринципе очень редкое явление, но тем не менее, он имеет место быть, случается это при износе двигателя. Особенно часто с этим треском под капотом при работающем двигателе встречаются владельцы автомобилей марки Subaru.

Не заводится двигатель: Как узнать причину неисправности

Если ваш автомобиль издает подобный описанный нами звук при работающем моторе, то вероятной причиной этому будет износ самого шатуна в двигателе. Посмотрите для примера на видео. Примечательно здесь то, что при такой серьезной неисправности на приборной панели значок «Чек двигателя» не загорелся, несмотря даже на то, что эта поломка очень серьезная и требует капитального ремонта силового агрегата.

Проблемы с запуском двигателя

В большинстве случаев топливная система или система зажигания виноваты в проблемах при запуске двигателя. Без необходимого оборудования и знаний это довольно сложно проверить, но прежде, чем мы проверим, мы можем осмотреть несколько элементов. Прежде всего, следует прислушаться, если во время поворота ключа в положение зажигания из топливного бака доносится небольшой гудящий звук. Если это так, насос подает топливо. Если нет, он может быть поврежден, но прежде чем мы получим добро на замену, вы должны проверить предохранитель. Если предохранитель исправен, возможно, проблема в реле насоса. К сожалению, в домашних и гаражных условиях это очень сложно проверить.

Другой возможной причиной проблем с запуском агрегата может быть вентилируемая система подачи топлива. Виновником может быть грязный или негерметичный обратный клапан. Чуть более прозаическими причинами могут быть нехватка топлива в баке или разряженная батарея, а также выход из строя иммобилайзера или системы сигнализации.

Дым из выхлопной трубы

Дым из выхлопной трубы является нормой, но если его больше, чем обычно, и он имеет необычный цвет – белый, синий или черный – это может быть признаком серьезной неисправности. Чем раньше мы это определим, тем дешевле будет ремонт.

Если за автомобилем много белого дыма, проверьте уровень охлаждающей жидкости в расширительном бачке. Если его состояние низкое, а радиатор и все трубы герметичны, возможно, имеется утечка в самой камере сгорания. Это может быть треснувшая прокладка или даже треснувший блок. В таких случаях ремонт может быть очень дорогим.

Дым синего цвета может указывать на сильный износ или повреждение двигателя. Этот цвет выхлопных газов говорит о том, что в дополнение к топливу и воздуху, устройство также сжигает масло. Чем интенсивнее синий цвет, тем больше масла попадает в камеру сгорания. Сначала проверьте уровень масла в двигателе – если он низкий, есть повреждение или сильный износ двигателя. Поврежденный турбокомпрессор также может быть проблемой.

Черный дым обычно ассоциируется с дизельными двигателями. Если даже небольшое нажатие на педаль газа заканчивается «черным облаком» позади автомобиля, это может быть признаком отказа компонентов системы впрыска. Самодиагностику сложно осуществить, и в этом случае рекомендуется посетить специализированную мастерскую. Механик должен проверить работу форсунок, впрыскивающего насоса и системы рециркуляции выхлопных газов. Если проблема связана с бензиновым агрегатом, то источником может быть слишком много топлива.

9) Утечка из выхлопной системы

Если ваш автомобиль издает последовательный свистящий шум который исходит и доносится сбоку снизу машины, или вам кажется, что ваш автомобиль стал как-то громче работать, то вероятнее всего есть утечка выхлопной системы машины.

Если выхлопная система автомобиля получила повреждения а поэтому существует вероятная утечка выхлопных газов, то вам не стоит тянуть с ее ремонтом, так как лишние выхлопные газы могут попадать в салон и причинить вам и вашим пассажирам существенный вред здоровью.

К тому же, если вы будете тянуть с ее ремонтом, то размер повреждения выхлопной системы будет со временем становиться все больше и больше, и вполне вероятно, что вам придется раскошелиться на дорогостоящую замену части выхлопной системы. Если же вы как можно скорее отправите свою машину в ремонт, то возможно вам потребуется всего лишь заварить это место утечки выхлопных газов.

Также помните друзья, что разгерметизация выхлопной системы может привести к падению давления в двигателе и уменьшению в последующем его мощности.

Рычание или вибрация при повороте рулевого колеса.

Если во время поворотов Ваш автомобиль начинает рычать, то это может быть первым признаком выхода из строя насоса гидроусилителя руля. Помните пожалуйста друзья, что нельзя игнорировать признаки неисправности гидроусилителя руля, так как это вопрос прежде всего вашей безопасности за рулем машины.

Правда сегодня многие современные легковые и грузовые автомобили оснащены электрическим усилителем рулевого управления. Поэтому необходимо знать и помнить, если в вашей машине электрический усилитель рулевого управления, то такого рычания а значит неисправности при повороте машины просто не может быть, оно (рычание) не может появиться.

Тем не менее, сегодня на дорогах нашей необъятной родины еще множество машин, которые оборудованы гидролитическим усилителем рулевого управления. Поэтому, каждый водитель такой машины должен тщательным образом следить за гидроусилителем руля и относиться к этой гидравлической системе бережно, вовремя менять жидкость в данном гидроусилителе и проводить диагностику всей системы на скрытые в ней дефекты.

Свист

Природа данного звука в машине может быть разной. Тут стоит подходить системно. Разберем по-порядку причины, вследствие которых в машине можно услышать свист:

• Из-за отсутствия какой-либо пластиковой детали или молдинга на корпусе авто. На большой скорости машина попадает в воздушные завихрения, и в пустотах может начать «гулять» ветер. Именно в этих местах начинает свистеть. Также сюда можно отнести разные пробои корпуса, глубоки царапины, отсутствие разных частей кузова машины (крыло, бампер, фара и проч).
• Свист от тормозных колодок. Этот звук вы вряд ли с чем-либо спутаете. Он будет появляться каждый раз, когда вы будете нажимать на педаль тормоза. Свист от колодок довольно характерный и его трудно не заметить.
• Растянувшийся ремень подвесного оборудования или ГРМ. Сюда же можно отнести изношенный подшипник, через который проходят ремни. В этом узле также может генерироваться свист. Проверить его наличие или отсутствие можно не только в движении, но и на стоянке.

Это самые частые причины, из-за которых автомобиль начинает свистеть.

«Металлический» стук в двигателе

Когда он появляется при разгоне, скорее всего, виновато неподходящее горючее (с заниженным октановым числом).

Если в любых режимах, исключая холостой — значит, стёрся подшипник скольжения распределителя зажигания.

Когда стучит и на холостом — вероятно, неисправна диафрагменная пружина в корзине сцепления.

Непонятный посторонний шум в двигателе, возникающий, в том числе и на холостом ходу, если нажать педаль газа.

Вероятно, из-за старости либо заводского брака испортился глушитель. Придётся ставить на него заплатку или менять.

Более подробно тема постороннего шума в двигателе раскрыта в статье «Стук в двигателе автомобиля, причины способы диагностики».

Обращаем внимание на:

1. Треск под капотом, напоминающий автоматную очередь. Может возникать при заведённом двигателе независимо от движения, но с прибавлением газа звук начинает звучать чаще. Свидетельствует о прогорании прокладки в выпускном коллекторе. Газы, которые прорываются через брешь, издают звук автоматной очереди. Прокладку следует поменять максимально быстро. Также могут стучать гидрокомпенсаторы.
2. Скрип на неровной дороге. Может возникать при изношенности, либо ослаблении креплений сайлент-блоков .
3. Визг или пищащий звук при холостом ходе. Писк зачастую вызывает износившийся или плохо натянутый ремень генератора. Если выяснилось, что ремень в норме, необходимо осмотреть щётки и контактные кольца генератора. Есть вероятность, что они загрязнились.
4. Шелестящий посторонний шум в холостом режиме. Вероятно, натяжение цепи привода распределительного вала стало слишком слабым. Также вероятна неисправность натяжителя цепи.
5. Шипящий звук слева спереди машины. Если заметна нестабильность работы двигателя при холостом ходе и торможение, ставшее менее эффективным, виной тому — вакуумный усилитель.
6. Хруст при полном повороте руля. Существуют два варианта: либо не затянуто переднее колесо, и оно хрустит из-за перекоса, либо имеет место износ «шруса» (при полном или переднем приводе). Шрус при отсутствии смазки может хрустеть из-за попадания песка или воды. Также читайте почему слышен стук при повороте руля.
7. Металлический скрежет при переключении передач. Скорее всего, не происходит вовремя отделение маховика от ведомого диска. Автомобилю потребуется регулировка.
8. Щелчки и «перекаты». Возможно, сломан шарнир привода передних колес и произошёл разрыв защитных чехлов.
9. Внезапно появившийся ревущий звук. Скорее всего — оборванный глушитель. Следует сразу остановиться и заглянуть под машину. Возможно, глушитель оторвался не до конца и пока ещё висит под днищем. Его нужно будет установить. Но, как правило придется его ремонтировать или менять новый.

Автомобиль состоит из тысячи деталей и десятков узлов и агрегатов и каждый из них может быть источником постороннего шума, не свойственного для их обычной работы. Основная задача состоит в том, чтобы правильно диагностировать этот шум и быстро найти его источник.

Пример стука в двигателе.

Гул и шум по центру в передней части – коробка

Проблемы с коробкой передач встречаются в современном мире не так уж и редко. Сегодня автомобилисты могут рассказывать невероятные истории о том, как дорого ремонтировать КПП на сервисе, и это действительно правда. Одно лишь снятие КПП оказывается достаточно сложной задачей, которая заставляет задуматься о возможной смене машины, пока звуки еще не слишком сильные. На деле коробка может оказаться не самой главной причиной шумов, стоит исследовать машину следующим образом:

• поставьте автомобиль на первую скорость, затем упритесь в переднюю часть руками;
• толкайте автомобиль до предела, затем отпустите и дайте ему немного откатиться назад;
• повторяйте эту процедуру, чтобы раскачивать автомобиль на скорости;
• если диапазон хода авто слишком большой – коробка достаточно сильно изношена;
• если на крайних позициях возникает стук, проблема может быть и не в КПП, а в рулевой системе;
• нередко причиной неприятных звуков является также крепление полуосей к коробке;
• после определения неполадки можно легко заменить вышедший из строя узел.

Если же дело и вправду в КПП, придется гнать авто на сервис, иных вариантов нет. Ремонтировать коробку передач в гараже не просто сложно, но опасно. Одна утерянная мелкая деталь может стать причиной серьезных проблем после сборки. Лучше доверять это действие специалистам, которые обладают достаточным опытом и всем необходимым профессиональным инструментом.

Клацанье.

Если ваш автомобиль при движении по кочкам, ухабам или выбоинам издает клацкающий звук, не спешите волноваться, вполне вероятно, что это норма.

Но, если подобный звук происходит уже на ровной дороге или совсем на небольших кочках, то Вам стоит провести тщательную диагностику ходовой части автомобиля, на предмет появления дефектов в подвеске или в других частях автомобиля.

Вполне возможно, что причиной посторонних шумов на дороге будет являться неисправность тех же сайлентблоков, тех же шаровых опор, стабилизаторов или рулевых наконечников. Такие же похожие шумы иногда может издавать и неисправная выхлопная система автомобиля.

Блокировка и нагрев тормозов

В большинстве случаев проблема блокировки или нагрева тормозов связана с повреждением или износом тормозных суппортов, а точнее с захватом поршня в суппорте. Путешествуя по городу на небольших расстояниях на низких скоростях, проблема может быть даже незаметной, но если мы отправимся в поездку и едем со скоростью более 100 км / ч, неисправность может привести к трагедии. Поврежденные, перегретые или неэффективные тормоза – самый короткий путь к очень опасным ситуациям.

Размытые направляющие зажима также могут быть проблемой, поскольку они не позволяют зажиму свободно перемещаться относительно хомута. Бывает, что колеса застревают из-за сильно изношенных тормозных колодок или дисков, а также из-за заблокированного троса стояночного тормоза. Сгоревшие тормозные колодки или забитые гибкие шланги могут произвести плохое впечатление. Помните, что проблемы с тормозами никогда не следует недооценивать и откладывать! Также следует помнить, регулярно проверять количество тормозной жидкости и ее периодическую замену.

Распространенные неисправности электрооборудования машины

К автоэлектрике относятся различные системы, детали, устройства и элементы транспортного средства — система зажигания, аккумулятор и генератор, цепи бортового компьютера, предохранители, датчики, блоки реле, различные электронные датчики, автосвет, а также автоэлектроника — климатическая система, аудиосистема, автоматика и системы безопасности. Необходимо учитывать особенности автомобильной электропроводки для того, чтобы оперативно найти и устранить неисправность в бортовой сети.

К часто встречающимся проблемам с электрооборудованием относятся:

• Выход из строя аккумулятора. Это может быть следствием недостаточной плотности электролита, повреждений корпуса с протечкой электролита, разрушения пластин, значительного окисления клемм аккумулятора.
• Поломки генератора — обрывы обмоток, проблемы с реле напряжения, выход из строя диодного моста, износ щеток, подшипника.
• Проблемы с системой зажигания. Речь идёт о неисправностях свечей, катушки зажигания, об обрыве цепи или окислении контактной группы.
• Деформации электропроводки – окисление в местах соединения (вводах, контактах, клеммах), обрывы, разрушение изоляции проводов, короткое замыкание проводки, нарушение целостности скруток.
• Выход из строя компонентов электроники. Имеются в виду неисправности различных электротехнических приборов в цепях, устройствах и электрооборудовании авто (проводники, диоды, предохранители, конденсаторы).

Звуки, синхронизированные с вращением двигателя

Интенсивность шумов, которые возникают во время работы двигателя, может отличаться в зависимости от оборотов двигателя. В данной категории существуют различные типы шумов:

• Удары металла или стук. Это металлический шум, который возникает в камере сгорания. Одной из причин моет быть топливо низкого качества, смесь воздуха и топлива с избытком кислорода или распределитель в плохом состоянии.
• Грохот пружин клапанов. Пружины клапанов вызывают звук, похожий на погремушку, когда они плохо закреплены или в плохом состоянии.
• Шум в кольцах поршней. Напоминает глухой металлический шум. Возникает, когда эти кольца или сегменты сломаны или изношены. Одним из последствий является повышенный расход масла.
• Шум “швейной машины”. Назван так по схожести звука с тем, которые производят эти машины. Причина, по которой возникает этот шум, как правило — слабина между упором и хвостом клапанов.
• Свист. Как правило, свист в двигателе исходит из блока цилиндров. Как правило, седла клапанов в плохом состоянии или есть трещины на прокладке головки. Обычно этот свист ритмический, синхронизированный с двигателем.

Электрический звуковой сигнал

Электрический звуковой сигнал, включаемый кольцевой кнопкой на рулевом колесе, состоит из двух вибраторов, издающих звук высокого и низкого тона.
 

Тракторная фара.

Предупредительные электрические звуковые сигналы работают на принципе электромагнитного генерирования колебаний стальной пластинки-мембраны, которая, в свою очередь, вызывает колебания воздушной среды, то есть распространение звуковых волн.
 

Электрические звуковые сигналы автомобилей предназначены для предупреждения опасности наезда или столкновения.
 

Электрические звуковые сигналы постоянного тока с электромагнитной вибрационной системой, как правило, рассчитаны на номинальное напряжение 12 В.
 

В электрическом звуковом сигнале регулируются сила и тональность звука. Сила звука зависит от силы колебаний мембраны и определяется силой тока в цепи сигнала, регулируется изменением силы сжатия контактов прерывателя. Тональность звука зависит от частоты колебаний мембраны и определяется силой упругости стальной пластины, отрывающей якорек от сердечника.
 

На автомобиле установлены комплект электрических звуковых сигналов С307 / С306, звуковые пневматический сигнал С40 — В и зуммер типа РС531 для внутренней сигнализации в кабине.
 

Звуковой сигнал.

Для звуковой сигнализации автомобиль оборудуют электрическим звуковым сигналом. Обмотка сердечника одним концом через прерыватель включена в цепь источников тока, а другим соединена с массой через кнопку сигнала на рулевой колонке.
 

Комбинированный переключатель света, указателей поворота и электрического звукового сигнала ( рис. 153) установлен на рулевой колонке. Состоит из элементов, смонтированных в одном корпусе: переключателя указателей поворота; переключателя света; двух выключателей звуковых сигналов.
 

Блок коммутации предназначен для оперативного подключения внешних источников электрических звуковых сигналов, согласования входных цепей УНЧ с выходными цепями внешних источников сигналов и предварительного усиления напряжения сигнала.
 

Комбинированный переключатель света 3, указателей поворота и электрического звукового сигнала закреплен на рулевой колонке под рулевым колесом. Обеспечивает включение ближнего и дальнего света, подфарников, задних фонарей, указателей правого и левого поворотов. Выключение указателей поворотов производится автоматически при повороте рулевого колеса в обратную сторону.
 

Мотоциклетный переключатель ближнего и дальнего света, объединенный с кнопкой электрического звукового сигнала.
 

Особенностью этой системы на автомобилях КамАЗ является наличие комбинированного переключателя света, указателей поворота и электрического звукового сигнала, а также выключателя аварийной сигнализации.
 

Схема звукового сигнала.

Поверхностный осмотр ДВС, замер компрессии и давления топлива

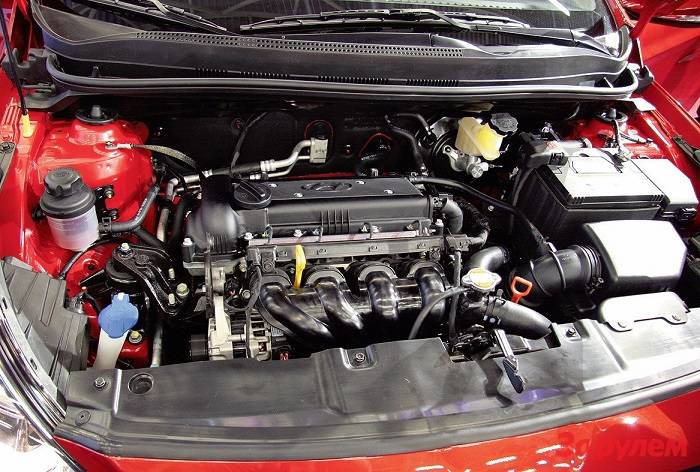

Итак, перед началом работ следует внимательно осмотреть двигатель и подкапотное пространство. Отдельного внимания заслуживают элементы проводки, топливные шланги, патрубки и т.д.

Затем нужно проверить состояние воздушного фильтра, а также фильтра топлива. Если фильтры забиты, тогда это может оказаться причиной сбоев в работе агрегата. Параллельно проверяется уровень технических жидкостей (моторное масло, тосол, антифриз, тормозная жидкость и т.д.).

Далее нужно прогреть мотор до рабочих температур. Затем следует погазовать. Если из выхлопной трубы виден серый, сизый, синий или белый дым, тогда это может указывать на разные проблемы (нарушенное смесеобразование, проблемы со сгоранием топливного заряда, попадание ОЖ или моторного масла в камеру сгорания и т.д.).

Еще опытные специалисты всегда проверяют систему вентиляции картера. Для быстрой проверки прямо на месте достаточно отсоединить патрубок системы вентиляции картерных газов, после чего в патрубок нужно вставить немного чистой ткани. Затем мотор заводят и газуют.

В том случае, когда из патрубка летит масло или явно идет дым, тогда это может указывать на проблемы поршневых колец или неполадки самой системы вентиляции. Также в рамках диагностических процедур нужно измерить компрессию и давление топлива.

Чтобы сделать замер компрессии, потребуется выкрутить свечи зажигания на бензиновых моторах или свечи накала на дизельных. При этом также производится визуальный осмотр самих свечей. Если компрессия окажется ниже допустимой нормы, тогда высока вероятность износа ЦПГ, прогара клапана, залегания колец и т.п.

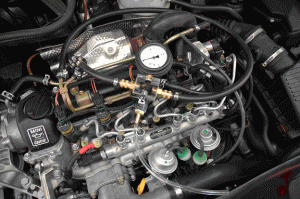

Что касается системы питания, тогда на многих бензиновых агрегатах можно замерить давление топлива в топливной рейке. Такой замер позволяет определить неисправности бензонасоса, загрязнение фильтров топлива, поломки регулятора давления.

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

• Установить мультиметр в режим вольтметра.
• Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
• Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2‐х компонентов:

• Потребителя — электрооборудования, устройств, предохранителей, блоков.
• Проводки — обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

1. Отключение АКБ.
2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления — зачистить металл в месте соединения, проверить надежность крепления.

Проверяем целостность цепи

Соединение проводов в электрической цепи автомобилей — одно самых уязвимых мест во всей электрике машины. Помимо разрушения изоляции, нарушения целостности и обрывов в местах соединения здесь также нередко возникает окисление контактов. Определить дефекты можно не только с помощью измерительного прибора, но и визуально. Если целостность цепи нарушена именно в месте соединения, то потребуется пайка проводов с разъемами. В противном случае необходимо найти поврежденный участок, для чего понадобятся сигнальная лампа или мультиметр.
